Rohrschelle verzinkt für Ø 80 bis Ø 1000 mm

Rohrschellen übernehmen im Leitungsbau eine zentrale Halte- und Stützfunktion. Sie fixieren das Rohr nicht nur am gewünschten Montagepunkt, sondern entlasten auch Bögen, Verbindungen und Übergänge, wenn die Last sauber in Gewindestangen, Konsolen oder andere Tragsysteme eingeleitet wird. Gerade bei längeren Leitungsverläufen, Sammelsträngen und Hauptleitungen entscheidet die richtige Schelle mit darüber, ob eine Leitung ruhig, spannungsfrei und wartungsfreundlich geführt bleibt.

Innerhalb dieser Serie ist sauber zwischen zwei Bereichen zu unterscheiden. Von Ø 80 bis Ø 500 mm stehen Standardausführungen mit kombiniertem Anschluss M8/M10 und 1/2" zur Verfügung. Ab Ø 560 mm bis Ø 1000 mm folgen schwere Ausführungen mit 3/4"-Anschluss, 2-teiliger Bauform und integrierter Schalldämmeinlage. Damit deckt die Serie sowohl kompaktere Leitungsführungen als auch grosse Rohrdurchmesser mit höherem Abstützbedarf ab.

Funktion und Rolle im System

Eine Rohrschelle soll nicht einfach nur „halten“, sondern die Leitung konstruktiv richtig führen. Das bedeutet in der Praxis: Das Rohr muss spannungsfrei sitzen, darf nicht seitlich verspannt werden und soll an der gewählten Stelle so abgestützt werden, dass keine unnötigen Kräfte in Verbindungen oder Richtungswechsel eingeleitet werden. Genau dort trennt sich eine saubere Montage von einer nur provisorisch funktionierenden Lösung.

Je grösser der Durchmesser, desto wichtiger wird diese Systemlogik. Mit zunehmendem Ø steigen Eigengewicht, Hebelkräfte und die Wirkung von Vibrationen deutlich an. Deshalb reicht bei grossen Leitungen eine kleine Standardschelle meist nicht aus. Dort sind schwerere Bauarten mit grösserem Anschluss und sinnvoller Entkopplung die bessere Wahl, weil sie Lasten ruhiger einleiten und das Gesamtsystem konstruktiv sauberer stabilisieren.

Standardausführungen Ø 80 bis Ø 500 mm

Die Standardausführungen decken den Bereich von Ø 80 bis Ø 500 mm ab und sind mit kombiniertem Anschluss M8/M10 und 1/2" ausgeführt. Diese Anschlusskombination ist besonders praxisnah, wenn unterschiedliche Montagegewinde oder bestehende Gewinde-Logiken im Projekt zusammengeführt werden sollen. Damit bleibt die Auswahl der Abhängung flexibel, ohne dass die Schelle selbst gewechselt werden muss.

Die folgende Übersicht zeigt die verfügbaren Standardausführungen:

Schwere Ausführungen Ø 560 bis Ø 1000 mm

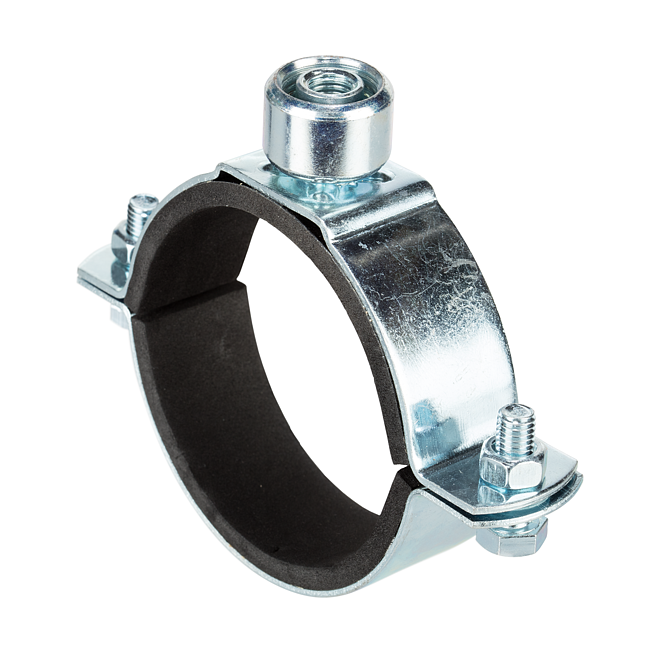

Für grosse Rohrdurchmesser stehen schwere Ausführungen mit 3/4"-Anschluss zur Verfügung. Diese Schellen sind 2-teilig aufgebaut und mit integrierter Schalldämmeinlage ausgeführt. Dadurch eignen sie sich besonders für grössere Lüftungs- und Wickelfalzrohre, bei denen Eigengewicht, Hebelkräfte und Körperschall im Montageaufbau deutlich stärker wirken als bei kleineren Leitungen.

Die folgende Übersicht zeigt die verfügbaren schweren Ausführungen:

Typische Einsatzbereiche

Typische Einsatzbereiche sind Aufhängungen und Zwischenhalterungen für Absaug- und Lüftungsleitungen, Sammelstränge, Hauptleitungen sowie Abstützungen an Wand, Decke oder Unterkonstruktionen. Im kleineren bis mittleren Ø-Bereich steht vor allem die flexible Integration in unterschiedliche Gewindestangen- oder 1/2"-Montagekonzepte im Vordergrund. Bei grossen Durchmessern wird die saubere Lastabtragung zur Hauptfrage.

Besonders bei Ø 560 mm und grösser lohnt sich eine bewusste Betrachtung von Schellenabständen, Richtungswechseln und zusätzlichen Abstützungen. Je grösser das Rohr, desto stärker wirken Last, Bewegung und Körperschall. Eine schwere 2-teilige Schelle mit Schalldämmeinlage ist dort oft die konstruktiv ruhigere Lösung als eine zu knapp gewählte Standardausführung.

Auswahl und Auslegung

Für die Auswahl ist zuerst der tatsächliche Rohrdurchmesser entscheidend. Die Schelle muss zum realen Ø passen und das Rohr spannungsfrei aufnehmen. Danach folgt die Frage nach dem Anschluss: M8/M10 und 1/2" sind sinnvoll, wenn du im Montageaufbau flexibel bleiben willst oder wenn Bestandsanlagen unterschiedliche Gewinde-Logiken zusammenführen. 3/4" ist ab grossen Durchmessern sinnvoll, weil die Aufhängung dort mechanisch kräftiger ausgelegt werden sollte.

Ebenso wichtig ist die Einbausituation. Eine einzelne Schelle löst nie allein die ganze Tragaufgabe. Entscheidend sind immer auch Gewindestange, Konsole, Untergrund, Dübelung, Lastverteilung und die Lage von Übergängen oder Richtungswechseln. Eine saubere Auslegung verhindert, dass Kräfte in Bögen oder Verbindungen eingeleitet werden und die Leitung im Betrieb zu arbeiten beginnt.

Montage und praktische Hinweise

Rohrschellen sollten so montiert werden, dass das Rohr spannungsfrei sitzt und gleichmässig gehalten wird. Bei kleineren bis mittleren Durchmessern ist vor allem wichtig, dass Leitungen nicht auf Zug oder Druck eingehängt werden und dass in der Nähe von Richtungswechseln oder schwereren Anbauteilen zusätzliche Abstützungen vorgesehen sind. So bleibt die Leitungsführung ruhiger und servicefreundlicher.

Bei schweren Ausführungen mit Dämmung gilt zusätzlich: gleichmässig anziehen, die Einlage nicht vollständig quetschen und die Tragkonstruktion passend zum Untergrund dimensionieren. Die Dämmung soll Körperschall mindern und Metallkontakt entkoppeln, nicht vollständig plattgedrückt werden. Gerade bei grossen Leitungen lohnt sich hier ein sauberer, ruhiger Aufbau besonders stark.

Beratung zu verzinkten Rohrschellen

Rohrschellen sollten nicht nur nach Ø gewählt werden. Entscheidend ist, wie Durchmesser, Anschluss, Tragaufbau und Einbausituation im realen System zusammenpassen.

Wir unterstützen dich bei der Wahl der passenden Schelle, bei der Entscheidung zwischen Standard- und schwerer Ausführung sowie bei der Abstimmung mit Gewindestangen, Konsolen und weiteren Montageteilen.

FAQ – Häufige Fragen zu verzinkten Rohrschellen

Wann ist M8 oder M10 sinnvoll, und wann brauche ich 1/2" oder 3/4"?
M8 und M10 sind typische Montagegewinde für Gewindestangen und Konsolen. 1/2" ist im kleineren bis mittleren Bereich praktisch, wenn eine Rohrgewinde-Logik mitgeführt werden soll. 3/4" ist bei grossen Durchmessern sinnvoll, weil die Aufhängung dort mechanisch kräftiger ausgelegt werden sollte.

Wann brauche ich eine schwere Ausführung?
Eine schwere Ausführung ist vor allem bei grossen Rohrdurchmessern sinnvoll, wenn Eigengewicht, Hebelkräfte und Vibrationen deutlich zunehmen. Dort sorgt die kräftigere Bauart für eine ruhigere und belastbarere Abstützung.

Was bringt die Schalldämmeinlage?
Die Schalldämmeinlage reduziert Körperschall und Vibrationen und verhindert direkten Metallkontakt zwischen Rohr und Schelle. Das verbessert die akustische und mechanische Entkopplung, besonders bei grossen Leitungen.

Woran erkenne ich eine saubere Montage?
Das Rohr sitzt spannungsfrei, die Schelle ist sauber ausgerichtet, Verbindungen und Richtungswechsel werden entlastet und die Last wird logisch in Gewindestange, Konsole und Untergrund eingeleitet. Bei grossen Durchmessern gehören sinnvolle Schellenabstände und zusätzliche Abstützungen dazu.
