Schlauchschellen & Schlauchbriden – sichere Schlauchverbindungen für Absaugung, Lüftung & Industrie

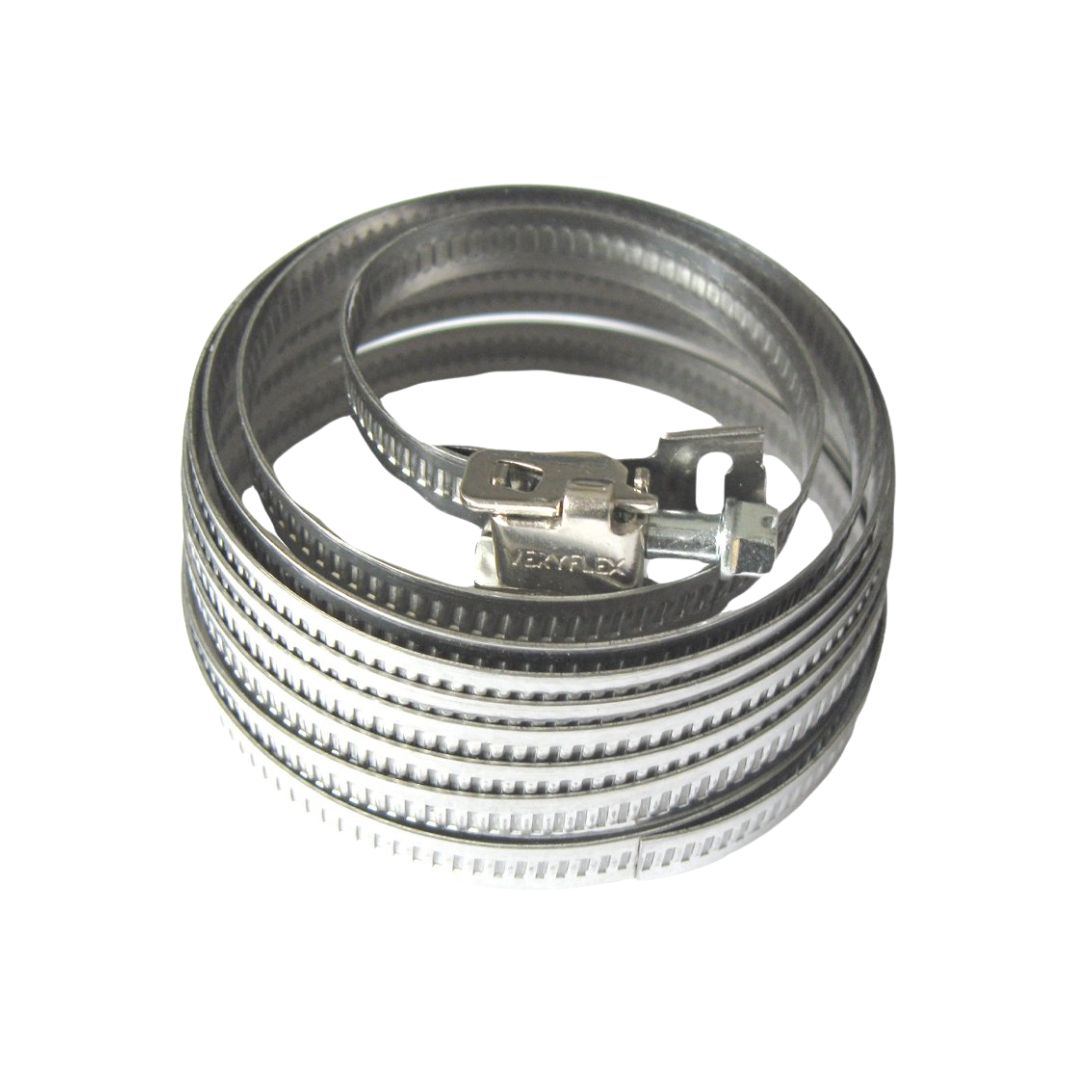

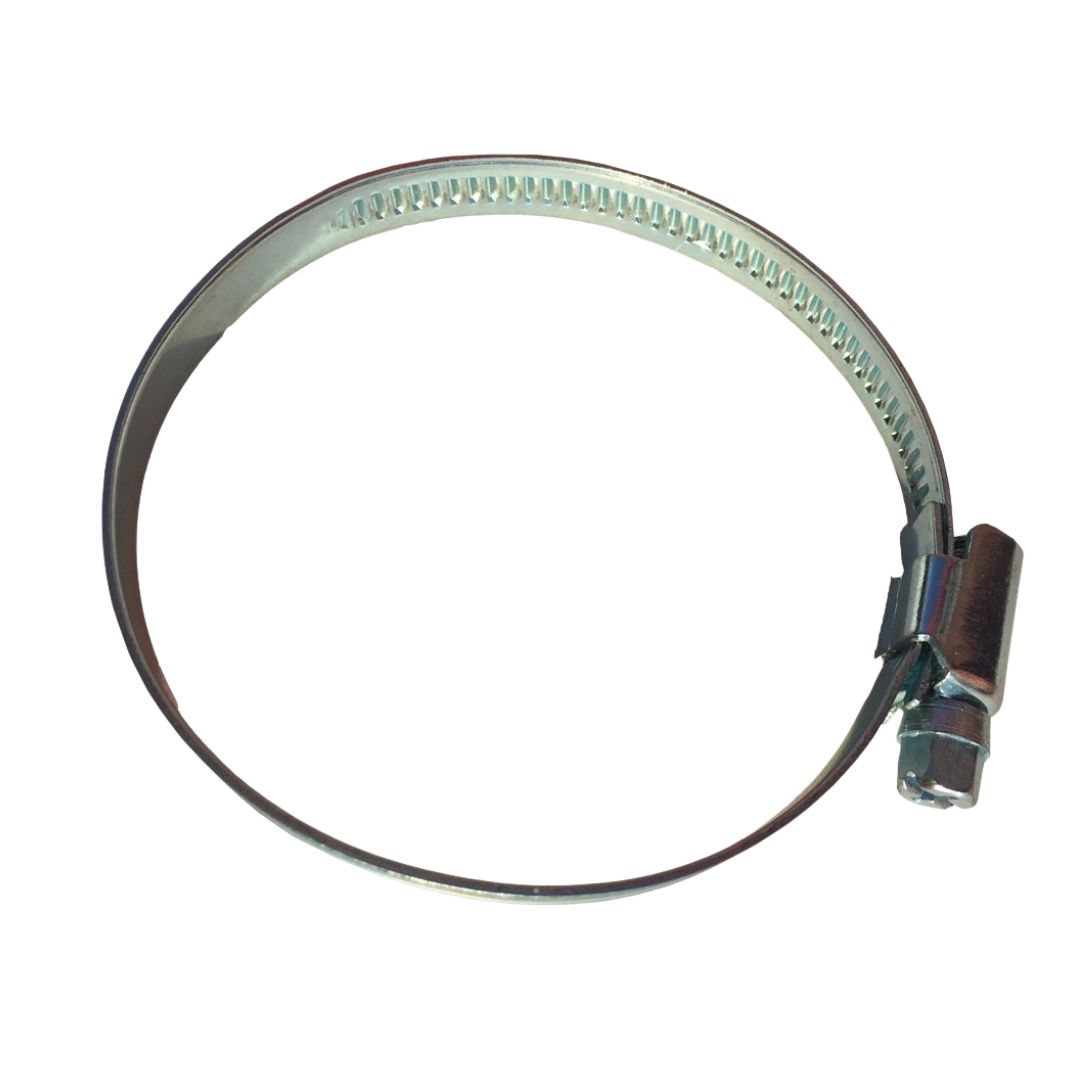

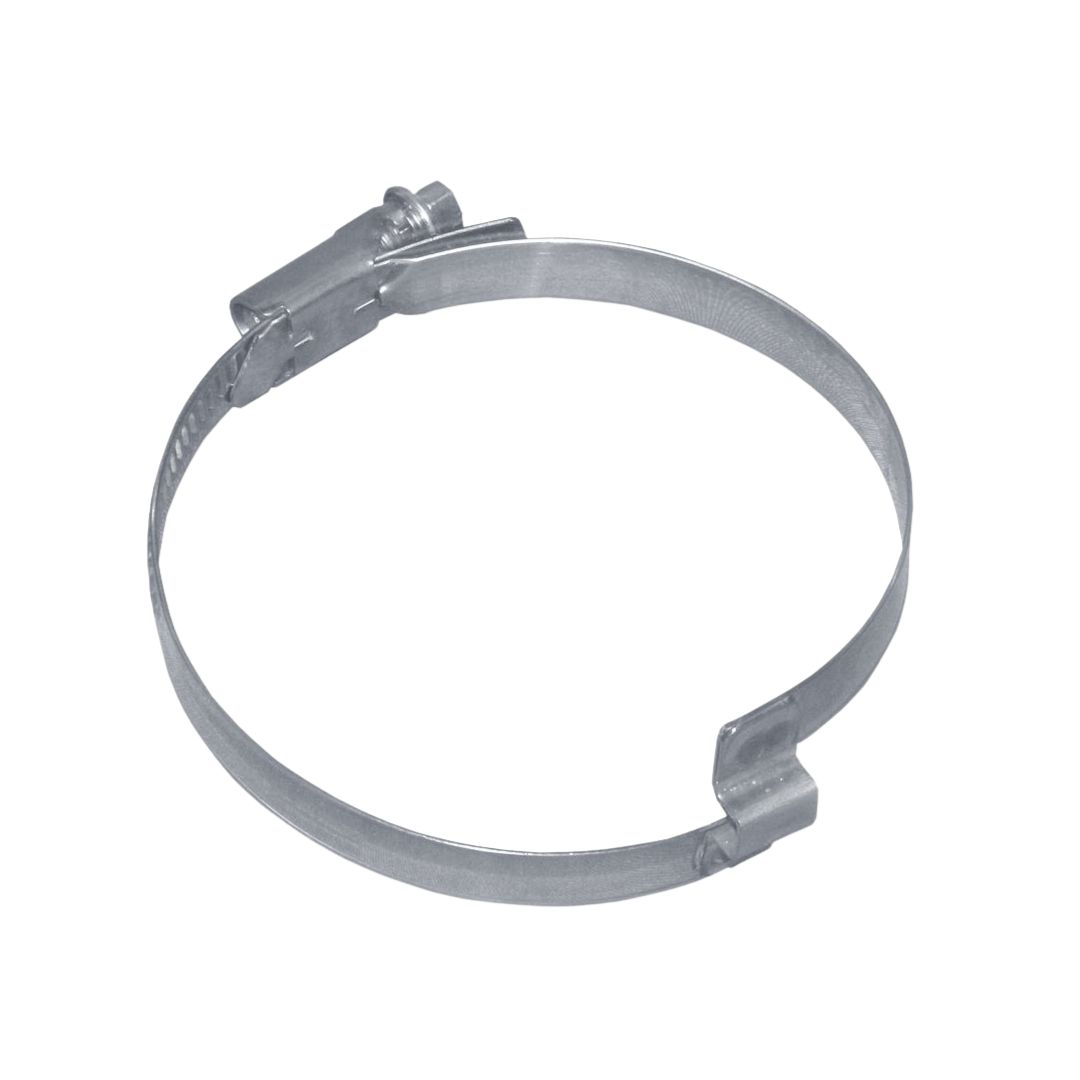

Schlauchschellen und Schlauchbriden sorgen dafür, dass flexible Schläuche zuverlässig auf Stutzen, Muffen oder Rohranschlüssen halten – dicht, zugfest und servicefreundlich. Je nach Schlauchtyp, Aussendurchmesser und Einsatzumgebung wählst du die passende Ausführung: klassische Schneckengewindeschellen für Standard-Montagen, lange Schneckengewindeschellen für grosse Spannbereiche, Schlauchbriden für sehr breite Durchmesserbereiche oder Brückenschellen für grosse Spiralschläuche.

Vorteile

Mit der richtigen Schelle oder Bride bleibt die Verbindung dauerhaft stabil: der Schlauch rutscht nicht ab, die Klemmung sitzt gleichmässig und du kannst bei Bedarf sauber nachziehen. Gerade bei grossen Durchmessern und Spiralschläuchen ist eine passende Geometrie wichtig, damit die Kraft nicht punktuell wirkt, sondern über den Umfang verteilt wird.

Zusätzlich spielt die Materialwahl eine Rolle: In trockenen Standardumgebungen ist verzinkt oft ausreichend, in feuchten, korrosiven oder regelmässig gereinigten Bereichen lohnt sich eine Edelstahl-Ausführung bzw. eine höhere Qualitätsstufe.

Technische Eckdaten (Kategorie)

Ausführungen: Brückenschellen · Schlauchbriden (Schloss vernietet) · Schneckengewindeschellen · Schneckengewindeschellen lang.
Bandbreiten: je nach Typ und Nennweite häufig 9 mm, bei grossen Durchmessern teilweise 12 mm für bessere Kraftverteilung.
Qualitäten: je nach Ausführung verzinkt (Standard) und Edelstahl-Varianten für höheren Korrosionsschutz.
Auswahlgrundlage: Massgebend ist der Aussendurchmesser am Anschluss in der Dichtzone. Der Wert muss innerhalb des Spannbereichs liegen, idealerweise mit Reserve nach oben und unten.
Praxis-Tipp: Wenn du zwischen zwei Spannbereichen liegst, nimm in der Regel den Bereich, bei dem dein Aussendurchmesser eher mittig liegt. So lässt sich sauber anziehen und du hast Reserve für Setzverhalten.

Einsatzbereiche

Typische Anwendungen sind Absaug- und Entstaubungsanlagen, Lüftungs- und Abluftsysteme, Maschinenanschlüsse, Filtertechnik sowie der allgemeine Anlagen- und Rohrleitungsbau. Überall dort, wo flexible Leitungen sicher fixiert werden müssen, sind Schellen und Briden die schnelle, robuste Lösung.

Montage & Hinweise

Schlauch vollständig aufschieben, Schelle oder Bride gerade ausrichten und gleichmässig anziehen. Setze die Klemmung nicht auf eine Kante, sondern auf die tragfähige Dichtzone am Anschluss. Bei weichen Schlauchwandungen oder bei Material, das sich im Betrieb setzt, ist ein kontrolliertes Nachziehen nach kurzer Laufzeit sinnvoll.

Bei grossen Durchmessern und Spiralschläuchen ist eine Ausführung mit guter Kraftverteilung entscheidend. Wenn die Verbindung mechanisch belastet wird (Zug, Vibration), kann eine zweite Klemmstelle sinnvoll sein – abhängig von Schlauchtyp und Anschluss.

Beratung

Wenn du uns Schlauchtyp, Anschluss-Aussendurchmesser (Dichtzone) und die Einsatzumgebung nennst, empfehlen wir dir die passende Ausführung (Schelle/Brid(e), Spannbereich, Materialqualität) und sagen dir, ob eine zweite Klemmstelle sinnvoll ist.

FAQ – Häufige Fragen

Wie wähle ich den richtigen Spannbereich?
Entscheidend ist der Aussendurchmesser am Anschluss in der Dichtzone. Dieser muss im Spannbereich liegen – idealerweise nicht am Anschlag, sondern eher mittig, damit du Reserve für sauberen Anzug und Setzverhalten hast.

Wann nehme ich eine Schlauchbride statt einer Schneckengewindeschelle?
Schlauchbriden sind praktisch, wenn du sehr breite Durchmesserbereiche abdecken willst oder bei grossen Ø eine stabile Lösung mit vernietetem Schloss bevorzugst. Für klassische Standardanschlüsse ist die Schneckengewindeschelle meist die schnellste Lösung.

W1, W2 oder W4 – was bedeutet das?
Vereinfacht: W1 steht für verzinkt (Standard), W2 bietet erhöhten Korrosionsschutz (teilweise Edelstahl-Komponenten), W4 ist vollständig Edelstahl und eignet sich für anspruchsvollere Umgebungen wie Feuchtigkeit, Reinigungszyklen oder korrosive Einflüsse.

Warum gibt es bei grossen Durchmessern breitere Bandbreiten?
Breitere Bandbreiten verteilen die Klemmkraft besser über den Umfang. Das ist bei grossen Ø stabiler und reduziert das Risiko, dass das Schlauchmaterial punktuell überlastet wird.

Wo sollte die Schelle/Brid(e) sitzen?
Auf der tragfähigen Dichtzone am Anschluss – nicht auf einer Kante. Wenn möglich auf einem glatten Bereich bzw. direkt hinter einer Wulst, damit die Verbindung sauber abdichtet und mechanisch hält.

Muss ich nachziehen?
Bei vielen Schlauchmaterialien ist ein kontrolliertes Nachziehen nach kurzer Laufzeit sinnvoll, weil sich das Material unter Klemmung und Temperatur leicht setzen kann. Nicht überziehen – gleichmässig und bedarfsgerecht.
