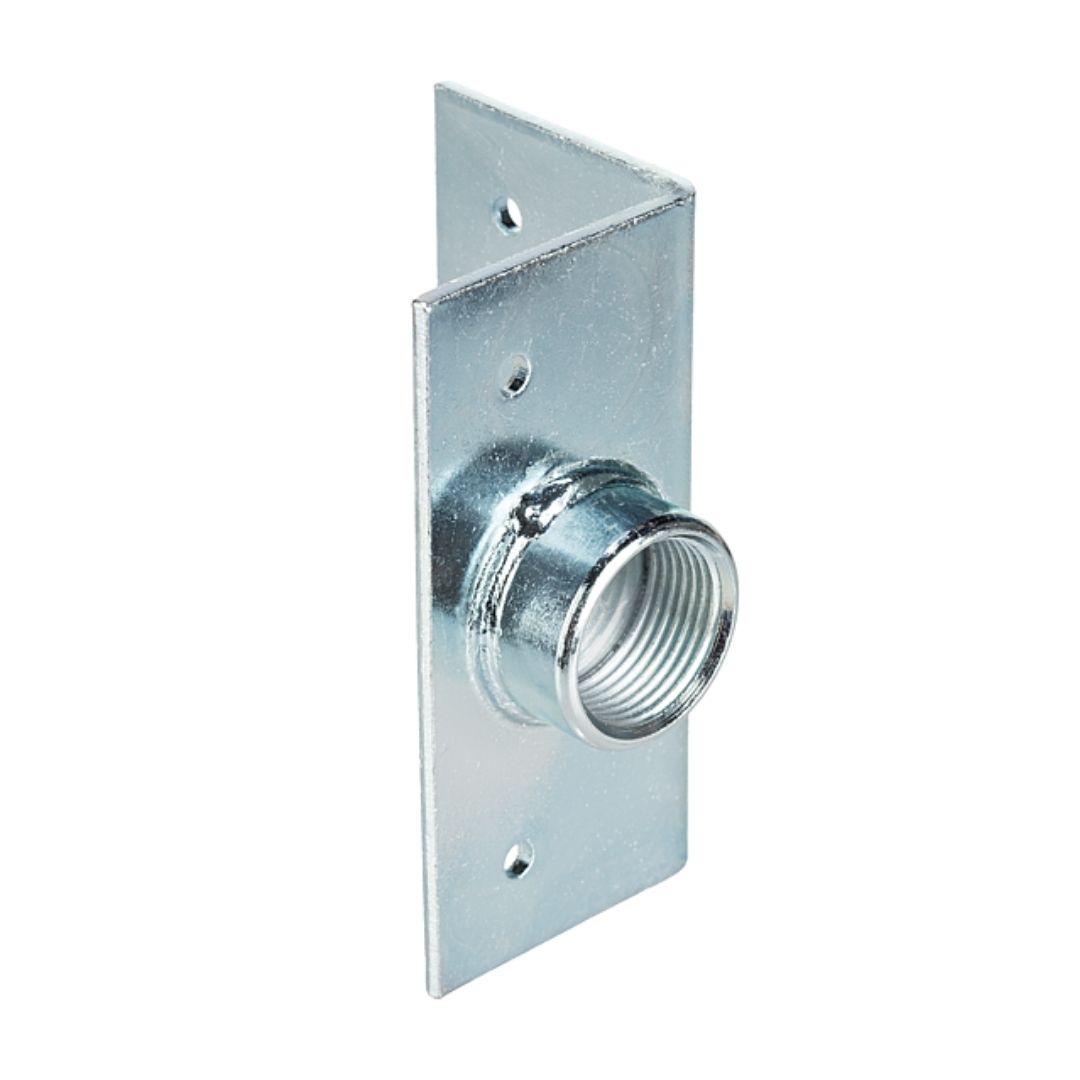

Der Abstützwinkel 1/2" in verzinkter Ausführung ist ein Montage-Element für die stabile Kanalabstützung. Als 90°-Winkelplatte mit Befestigungslöchern eignet er sich, um Abstützungen, Konsolen oder Unterkonstruktionen sauber zu verschrauben und Lasten kontrolliert in Wand-, Boden- oder Schienensysteme einzuleiten. Vorteile Die verzinkte Oberfläche bietet einen robusten Korrosionsschutz für den üblichen Einsatz in Technik- und Innenbereichen. Die kompakte Bauform erleichtert die Montage bei beengten Platzverhältnissen, während die Befestigungslöcher eine zuverlässige Verschraubung und Ausrichtung ermöglichen. Durch die 2 mm Materialstärke ist der Winkel auf eine stabile, formfeste Abstützung ausgelegt. Technische Daten Anschluss: 1/2" Länge: 100 mm Breite: 50 mm Dicke: 2 mm Material: verzinkt Marke: Airproduct Produktspezifikation: Winkelplatte | Abstützwinkel 90° mit Befestigungslöchern, verzinkt Einsatzbereiche Für die Abstützung und Fixierung von Lüftungskanälen sowie Montagekonstruktionen in der Gebäudetechnik. Typische Anwendungen sind Abhängungen, Konsolenaufbauten, Montagepunkte an Schienen- und Trägersystemen sowie Abstützungen in Installationszonen und Technikräumen. Montage & Hinweise Den Abstützwinkel spannungsfrei positionieren und auf einer tragfähigen Unterkonstruktion verschrauben. Die Ausrichtung so wählen, dass Kräfte axial und ohne Verkanten eingeleitet werden. Je nach Untergrund und Lastfall sind geeignete Schrauben, Dübel und Unterlagscheiben zu verwenden. Kompatibilität & Zubehör Kompatibel mit gängigen Montage- und Befestigungssystemen im Bereich der Kanal- und Schienentechnik. Passendes Montagematerial richtet sich nach Untergrund, Aufbau und Lastanforderung. Beratung Wenn du mir kurz sagst, wie der Kanal abgestützt wird (Wand/Boden/Schiene) und welche Abstützabstände geplant sind, kann ich dir die passende Kombination aus Befestigung und Zubehör sauber herleiten. FAQ - Häufige Fragen Wofür wird der Abstützwinkel 1/2" in der Kanalabstützung eingesetzt? Er wird verwendet, um Lüftungskanäle und Montagekonstruktionen stabil abzustützen und Lasten über eine 90°-Winkelplatte sicher in die Unterkonstruktion (z. B. Konsole, Schiene, Wand oder Boden) einzuleiten. Was bedeutet der Anschluss 1/2"? 1/2" bezeichnet die Anschlussgrösse innerhalb des Montagesystems. Sie ist relevant, wenn die Abstützung mit 1/2"-Komponenten (z. B. Gewinde-/Montageelementen) kombiniert wird. Ist die verzinkte Ausführung für feuchte Umgebungen geeignet? Verzinkung ist ein zuverlässiger Basisschutz für viele Innen- und technisch übliche Umgebungen. Bei dauerhaft hoher Feuchte oder aggressiver Atmosphäre sollte die Umgebungsbeanspruchung separat bewertet und gegebenenfalls eine korrosionsbeständigere Lösung gewählt werden. Welche Masse hat der Abstützwinkel? Die Ausführung hat eine Länge von 100 mm, eine Breite von 50 mm und eine Materialdicke von 2 mm.

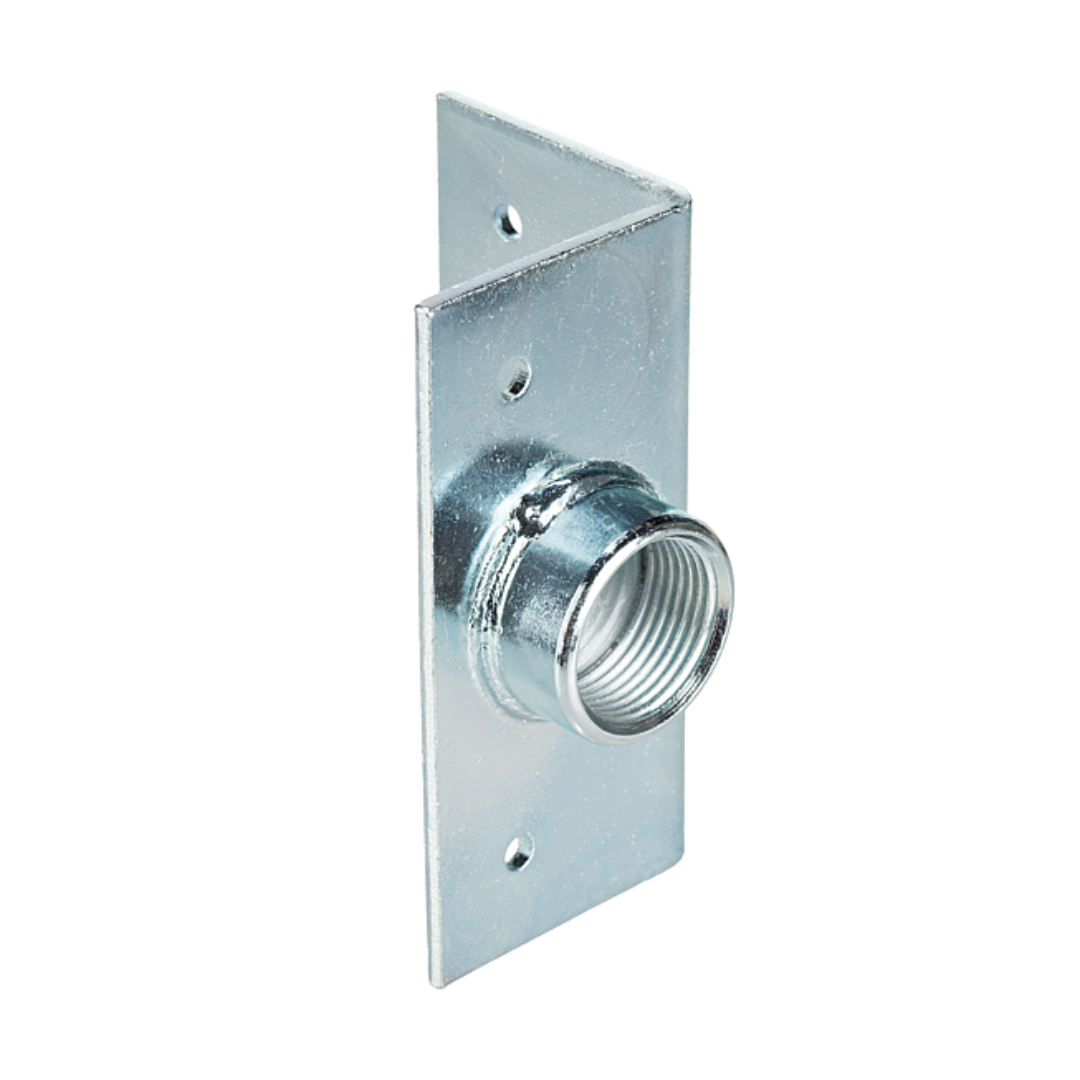

Der Abstützwinkel 3/4" in verzinkter Ausführung ist ein kompaktes Montage-Element für die stabile Kanalabstützung. Als 90°-Winkelplatte mit Befestigungslöchern eignet er sich, um Abstützungen, Konsolen oder Unterkonstruktionen sauber zu verschrauben und Lasten kontrolliert in Wand-, Boden- oder Schienensysteme einzuleiten. Vorteile Die verzinkte Oberfläche bietet einen robusten Korrosionsschutz für den üblichen Einsatz in Technik- und Innenbereichen. Die kompakte Bauform erleichtert die Montage bei beengten Platzverhältnissen, während die Befestigungslöcher eine zuverlässige Verschraubung und Ausrichtung ermöglichen. Durch die 2 mm Materialstärke ist der Winkel auf eine stabile, formfeste Abstützung ausgelegt. Technische Daten Anschluss: 3/4" Länge: 100 mm Breite: 50 mm Dicke: 2 mm Material: verzinkt Produktspezifikation: Winkelplatte | Abstützwinkel 90° mit Befestigungslöchern, verzinkt Einsatzbereiche Für die Abstützung und Fixierung von Lüftungskanälen sowie Montagekonstruktionen in der Gebäudetechnik. Typische Anwendungen sind Abhängungen, Konsolenaufbauten, Montagepunkte an Schienen- und Trägersystemen sowie Abstützungen in Installationszonen und Technikräumen. Montage & Hinweise Den Abstützwinkel spannungsfrei positionieren und auf einer tragfähigen Unterkonstruktion verschrauben. Die Ausrichtung so wählen, dass Kräfte axial und ohne Verkanten eingeleitet werden. Je nach Untergrund und Lastfall sind geeignete Schrauben, Dübel und Unterlagscheiben zu verwenden. Kompatibilität & Zubehör Kompatibel mit gängigen Montage- und Befestigungssystemen im Bereich der Kanal- und Schienentechnik. Passendes Montagematerial richtet sich nach Untergrund, Aufbau und Lastanforderung. Beratung Gerne unterstützen wir Sie bei der Auswahl der passenden Befestigung und des Zubehörs – abgestimmt auf Untergrund, Abstützabstand und erwartete Belastung in Ihrer Installation. FAQ - Häufige Fragen Wofür wird der Abstützwinkel 3/4" in der Kanalabstützung eingesetzt? Er wird verwendet, um Lüftungskanäle und Montagekonstruktionen stabil abzustützen und Lasten über eine 90°-Winkelplatte sicher in die Unterkonstruktion (z. B. Konsole, Schiene, Wand oder Boden) einzuleiten. Was bedeutet der Anschluss 3/4"? 3/4" bezeichnet die Anschlussgrösse innerhalb des Montagesystems. Sie ist relevant, wenn die Abstützung mit 3/4"-Komponenten (z. B. passenden Montage-/Gewindeelementen) kombiniert wird. Welche Masse hat der Abstützwinkel? Die Ausführung hat eine Länge von 100 mm, eine Breite von 50 mm und eine Materialdicke von 2 mm. Ist die verzinkte Ausführung für feuchte Umgebungen geeignet? Verzinkung ist ein zuverlässiger Basisschutz für viele Innen- und technisch übliche Umgebungen. Bei dauerhaft hoher Feuchte oder aggressiver Atmosphäre sollte die Umgebungsbeanspruchung separat bewertet und gegebenenfalls eine korrosionsbeständigere Lösung gewählt werden.

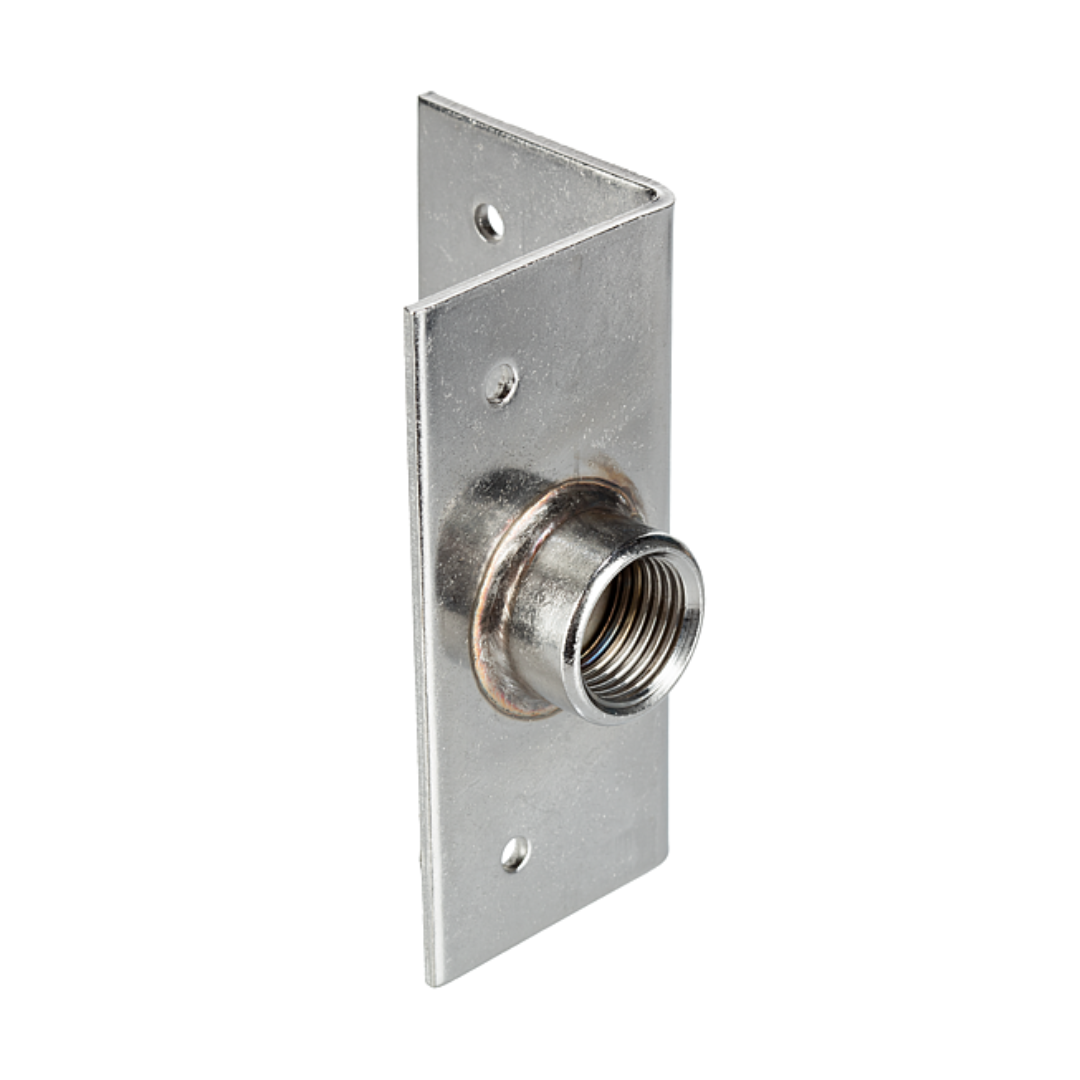

Der Abstützwinkel 1/2" aus Edelstahl V2A ist ein robustes Montage-Element für die stabile Kanalabstützung, wenn Korrosionsbeständigkeit und dauerhafte Formstabilität gefordert sind. Als 90°-Winkelplatte mit Befestigungslöchern eignet er sich, um Abstützungen, Konsolen oder Unterkonstruktionen sicher zu verschrauben und Kräfte kontrolliert in Wand-, Boden- oder Schienensysteme einzuleiten. Vorteile Edelstahl V2A ist korrosionsbeständig und damit besonders geeignet für feuchte oder hygienisch anspruchsvolle Umgebungen. Die kompakte Bauform unterstützt eine saubere Montage auch bei engen Platzverhältnissen. Die Befestigungslöcher ermöglichen eine stabile Verschraubung und präzise Ausrichtung, während die 2 mm Materialstärke eine formfeste Abstützung begünstigt. Technische Daten Anschluss: 1/2" Länge: 100 mm Breite: 50 mm Dicke: 2 mm Material: Edelstahl V2A Marke: Airproduct Produktspezifikation: Winkelplatte | Abstützwinkel 90° mit Befestigungslöchern V2A Einsatzbereiche Für die Abstützung und Fixierung von Lüftungskanälen sowie Montagekonstruktionen in der Gebäudetechnik und Industrie. Besonders passend in Bereichen mit erhöhter Feuchte oder korrosiver Belastung, etwa in Technikzentralen, Schächten, Waschräumen, Lebensmittel- und Hygienebereichen sowie in Installationsdecken. Montage & Hinweise Den Abstützwinkel spannungsfrei ausrichten und auf einer tragfähigen Unterkonstruktion verschrauben. Die Auslegung so wählen, dass Kräfte ohne Verkanten eingeleitet werden und die Verschraubung dem Lastfall entspricht. Je nach Untergrund und Beanspruchung sind geeignete Befestigungsmittel (Schrauben, Dübel, Unterlagscheiben) einzusetzen. Kompatibilität & Zubehör Kompatibel mit gängigen Montage- und Befestigungssystemen im Bereich der Kanal- und Schienentechnik. Passendes Montagematerial richtet sich nach Untergrund, Aufbau und Lastanforderung. Beratung Gerne unterstützen wir Sie bei der Auswahl der passenden Befestigung und des Zubehörs – abgestimmt auf Untergrund, Abstützabstand und erwartete Belastung in Ihrer Installation. FAQ - Häufige Fragen Wofür wird der Abstützwinkel 1/2" in der Kanalabstützung eingesetzt? Er dient dazu, Lüftungskanäle und Montagekonstruktionen stabil abzustützen und Lasten über eine 90°-Winkelplatte sicher in die Unterkonstruktion (z. B. Konsole, Schiene, Wand oder Boden) einzuleiten. Wann ist Edelstahl V2A gegenüber verzinktem Stahl sinnvoll? Edelstahl V2A empfiehlt sich, wenn erhöhte Korrosionsbeständigkeit benötigt wird – zum Beispiel bei Feuchte, Kondensat oder in Umgebungen mit höherer chemischer Belastung, in denen verzinkte Oberflächen schneller altern können. Welche Masse hat der Abstützwinkel? Die Ausführung hat eine Länge von 100 mm, eine Breite von 50 mm und eine Materialdicke von 2 mm. Was bedeutet der Anschluss 1/2"? 1/2" bezeichnet die Anschlussgrösse innerhalb des Montagesystems. Sie ist relevant, wenn die Abstützung mit passenden 1/2"-Komponenten kombiniert wird.

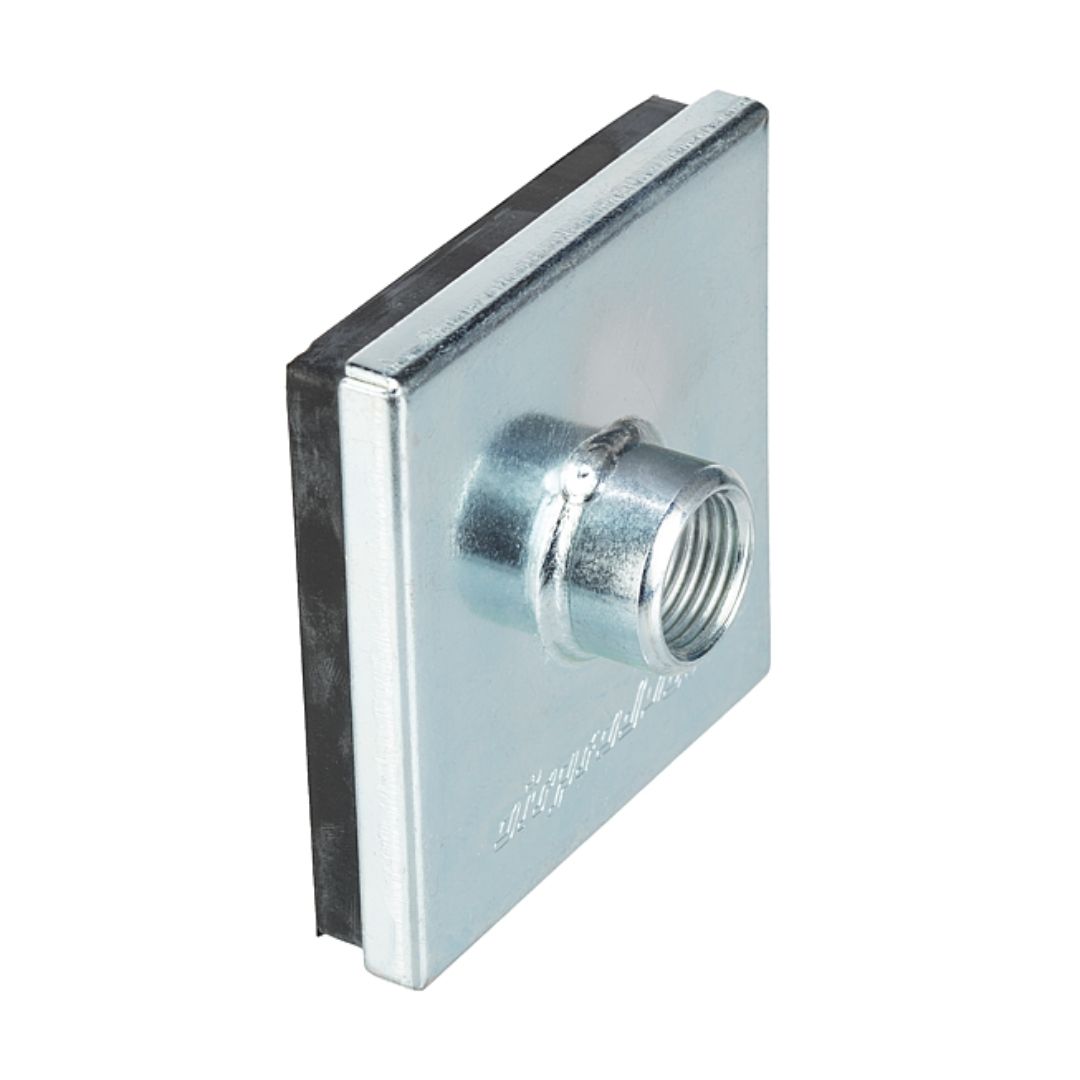

Die Bodenplatte 1/2" mit Muffe in verzinkter Ausführung ist ein stabiler Befestigungspunkt zur Kanalabstützung. Sie wird am Boden oder auf tragfähigen Flächen montiert und bietet über die 1/2"-Muffe einen definierten Anschluss für Abstützungen. Die integrierte Dämmung reduziert die direkte Körperschallübertragung und wirkt entkoppelnd – ideal, wenn Installationen ruhiger laufen sollen und Vibrationen nicht in den Baukörper eingeleitet werden sollen. Vorteile्ह2> Die Kombination aus Bodenplatte, Muffenanschluss und Dämmung spart Montagezeit, weil der Anschluss bereits vorbereitet ist und die Entkopplung direkt mitgeliefert wird. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen. Die Dämmung unterstützt einen ruhigeren Betrieb, reduziert Schwingungsübertragung und hilft, Installationen sauber und technisch korrekt aufzubauen. Technische Daten Produkt: Bodenplatte mit Muffe, inkl. Dämmung Anschluss: 1/2" Muffe (Innengewinde) Material/Oberfläche: verzinkt Ausführung: mit Dämmung / Entkopplung Anwendung: Befestigungspunkt für Kanalabstützung am Boden oder auf tragfähigen Flächen Einsatzbereiche Für Kanalabstützungen und Befestigungen im Lüftungs- und Anlagenbau, z. B. zur Fixierung von Kanalabschnitten, Stützpunkten und Montagekonstruktionen. Besonders geeignet, wenn eine entkoppelte Auflage zur Reduktion von Körperschall oder Vibrationen gefordert ist – etwa in Technikräumen, Werkstätten, Gewerbe- und Industriebauten. Montage & Hinweise Bodenplatte am Untergrund ausrichten, Bohrpunkte markieren und mit geeigneten Befestigungsmitteln (z. B. Betonschrauben oder Anker, je nach Untergrund) verschrauben. Die Dämmung darf dabei nicht beschädigt oder übermässig gequetscht werden; die Verschraubung so ausführen, dass die Platte satt und plan aufliegt. Anschliessend die Abstützung über die 1/2"-Muffe montieren und so einstellen, dass Kräfte gerade eingeleitet werden und keine Verspannungen entstehen. Befestigungsmittel und Anzahl Befestigungspunkte sind nach Untergrund und Last zu wählen. Kompatibilität & Zubehör Kompatibel mit gängigen Komponenten der Kanalabstützung mit 1/2"-Anschluss. Je nach Untergrund werden passende Dübel/Anker bzw. Betonschrauben benötigt. Für den Anschluss eignen sich passende Gewindestangen, Abstützstreben oder Winkelkomponenten mit 1/2"-Gewinde; Unterlegscheiben und Muttern je nach Aufbau. Beratung Wenn du mir kurz sagst, ob die Montage auf Beton oder Stahl erfolgt und welche Kanalgrösse/Last anliegt, kann ich dir das passende Befestigungs-Setup (Anker/Schrauben, Anzahl Punkte, sinnvolle Entkopplung) empfehlen. FAQ - Häufige Fragen Wofür wird eine Bodenplatte mit 1/2"-Muffe eingesetzt? Als Befestigungspunkt am Boden oder auf tragfähigen Flächen, um Kanalabstützungen sicher zu montieren. Die 1/2"-Muffe dient als definierter Anschluss für passende Abstütz- bzw. Gewindekomponenten. Was bringt die integrierte Dämmung bei der Bodenplatte? Sie wirkt entkoppelnd und reduziert die direkte Körperschall- und Vibrationsübertragung in den Baukörper. Das ist besonders sinnvoll, wenn Kanäle oder angeschlossene Komponenten Schwingungen erzeugen oder Geräusche minimiert werden sollen. Welche Befestigungsmittel brauche ich für die Montage? Das hängt vom Untergrund ab. Auf Beton werden häufig Betonschrauben oder geeignete Anker verwendet, auf Stahl z. B. Schraubverbindungen. Entscheidend sind Last, Randabstände und die Tragfähigkeit des Untergrunds. Ist die verzinkte Ausführung für den Aussenbereich geeignet? Verzinkung bietet guten Korrosionsschutz für viele Innenanwendungen. Für dauerhaft exponierte Aussenbereiche oder aggressive Umgebungen werden je nach Belastung oft Edelstahl- oder höherwertig beschichtete Varianten eingesetzt.

Die Bodenplatte 3/4" mit Muffe in verzinkter Ausführung ist ein stabiler Befestigungspunkt zur Kanalabstützung. Sie wird am Boden oder auf tragfähigen Flächen montiert und bietet über die 3/4"-Muffe einen definierten Anschluss für Abstützungen. Die integrierte Dämmung reduziert die direkte Körperschallübertragung und wirkt entkoppelnd – ideal, wenn Installationen ruhiger laufen sollen und Vibrationen nicht in den Baukörper eingeleitet werden sollen. Vorteile Die Kombination aus Bodenplatte, Muffenanschluss und Dämmung spart Montagezeit, weil der Anschluss bereits vorbereitet ist und die Entkopplung direkt mitgeliefert wird. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen. Die Dämmung unterstützt einen ruhigeren Betrieb, reduziert Schwingungsübertragung und hilft, Installationen sauber und technisch korrekt aufzubauen. Technische Daten Produkt: Bodenplatte mit Muffe, inkl. Dämmung Anschluss: 3/4" Muffe (Innengewinde) Material/Oberfläche: verzinkt Ausführung: mit Dämmung / Entkopplung Anwendung: Befestigungspunkt für Kanalabstützung am Boden oder auf tragfähigen Flächen Einsatzbereiche Für Kanalabstützungen und Befestigungen im Lüftungs- und Anlagenbau, z. B. zur Fixierung von Kanalabschnitten, Stützpunkten und Montagekonstruktionen. Besonders geeignet, wenn eine entkoppelte Auflage zur Reduktion von Körperschall oder Vibrationen gefordert ist – etwa in Technikräumen, Werkstätten, Gewerbe- und Industriebauten. Montage & Hinweise Bodenplatte am Untergrund ausrichten, Bohrpunkte markieren und mit geeigneten Befestigungsmitteln (z. B. Betonschrauben oder Anker, je nach Untergrund) verschrauben. Die Dämmung darf dabei nicht beschädigt oder übermässig gequetscht werden; die Verschraubung so ausführen, dass die Platte satt und plan aufliegt. Anschliessend die Abstützung über die 3/4"-Muffe montieren und so einstellen, dass Kräfte gerade eingeleitet werden und keine Verspannungen entstehen. Befestigungsmittel und Anzahl Befestigungspunkte sind nach Untergrund und Last zu wählen. Kompatibilität & Zubehör Kompatibel mit gängigen Komponenten der Kanalabstützung mit 3/4"-Anschluss. Je nach Untergrund werden passende Dübel/Anker bzw. Betonschrauben benötigt. Für den Anschluss eignen sich passende Gewindestangen, Abstützstreben oder Winkelkomponenten mit 3/4"-Gewinde; Unterlegscheiben und Muttern je nach Aufbau. Beratung Wenn du mir kurz sagst, ob die Montage auf Beton oder Stahl erfolgt und welche Kanalgrösse/Last anliegt, kann ich dir das passende Befestigungs-Setup (Anker/Schrauben, Anzahl Punkte, sinnvolle Entkopplung) empfehlen. FAQ - Häufige Fragen Wofür wird eine Bodenplatte mit 3/4"-Muffe eingesetzt? Als Befestigungspunkt am Boden oder auf tragfähigen Flächen, um Kanalabstützungen sicher zu montieren. Die 3/4"-Muffe dient als definierter Anschluss für passende Abstütz- bzw. Gewindekomponenten. Was bringt die integrierte Dämmung bei der Bodenplatte? Sie wirkt entkoppelnd und reduziert die direkte Körperschall- und Vibrationsübertragung in den Baukörper. Das ist besonders sinnvoll, wenn Kanäle oder angeschlossene Komponenten Schwingungen erzeugen oder Geräusche minimiert werden sollen. Welche Befestigungsmittel brauche ich für die Montage? Das hängt vom Untergrund ab. Auf Beton werden häufig Betonschrauben oder geeignete Anker verwendet, auf Stahl z. B. Schraubverbindungen. Entscheidend sind Last, Randabstände und die Tragfähigkeit des Untergrunds. Ist die verzinkte Ausführung für den Aussenbereich geeignet? Verzinkung bietet guten Korrosionsschutz für viele Innenanwendungen. Für dauerhaft exponierte Aussenbereiche oder aggressive Umgebungen werden je nach Belastung oft Edelstahl- oder höherwertig beschichtete Varianten eingesetzt.

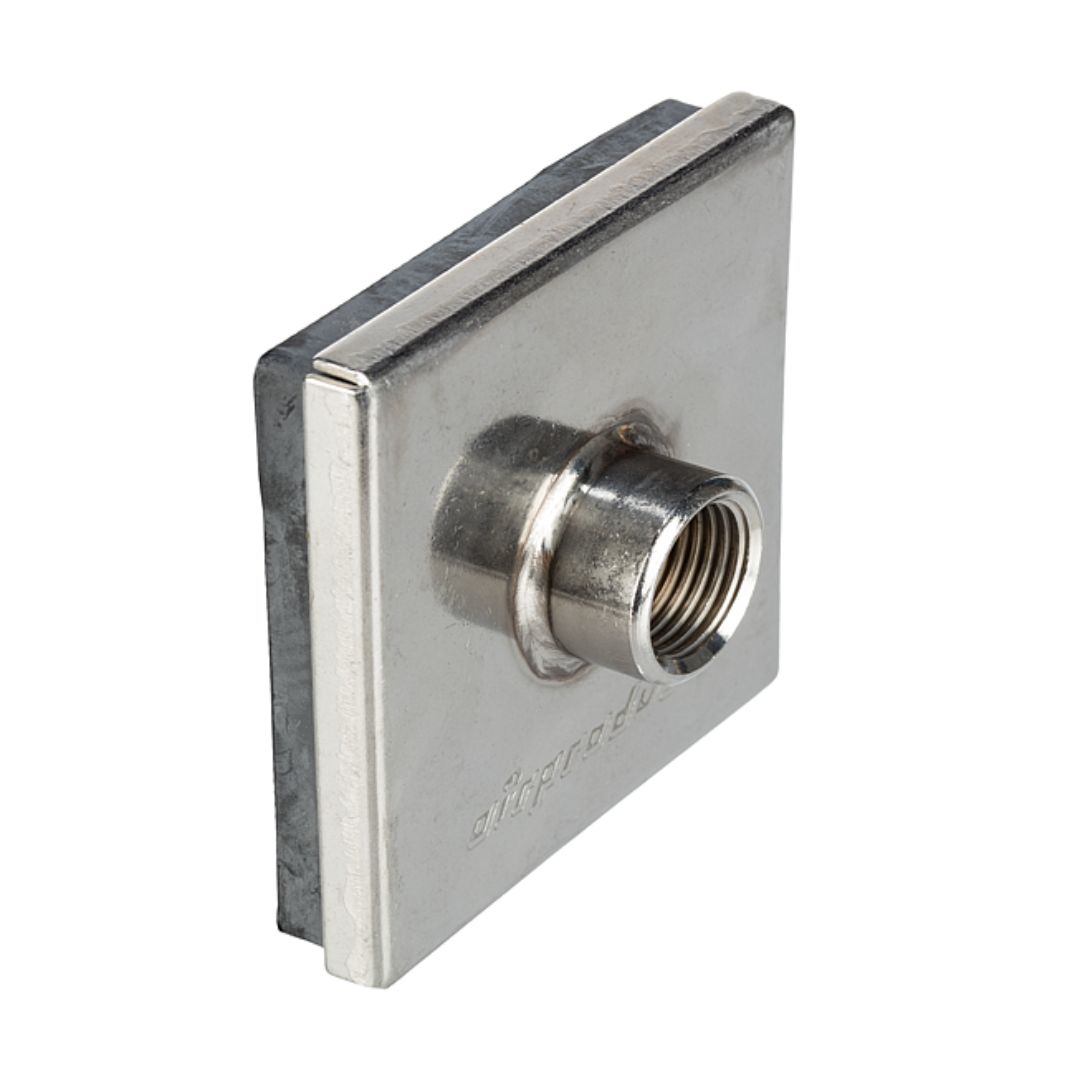

Die Bodenplatte 1/2" mit Muffe aus Edelstahl V2A ist ein stabiler Befestigungspunkt zur Kanalabstützung für Umgebungen mit erhöhten Anforderungen an Korrosionsbeständigkeit. Sie wird am Boden oder auf tragfähigen Flächen montiert und bietet über die 1/2"-Muffe einen definierten Anschluss für Abstützungen. Die integrierte Dämmung reduziert die direkte Körperschallübertragung und wirkt entkoppelnd – ideal, wenn Vibrationen nicht in den Baukörper eingeleitet werden sollen. Vorteile Edelstahl V2A bietet eine hohe Beständigkeit gegen Feuchtigkeit und viele übliche Umwelteinflüsse und eignet sich daher besonders für anspruchsvolle Installationsbereiche. Die Kombination aus Bodenplatte, Muffenanschluss und Dämmung spart Montagezeit und liefert einen sauber vorbereiteten, entkoppelten Befestigungspunkt. Die Dämmung unterstützt einen ruhigeren Betrieb, reduziert Schwingungsübertragung und hilft, Installationen technisch korrekt aufzubauen. Technische Daten Produkt: Bodenplatte mit Muffe, inkl. Dämmung Anschluss: 1/2" Muffe (Innengewinde) Material: Edelstahl V2A Ausführung: mit Dämmung / Entkopplung Anwendung: Befestigungspunkt für Kanalabstützung am Boden oder auf tragfähigen Flächen Einsatzbereiche Für Kanalabstützungen und Befestigungen im Lüftungs- und Anlagenbau, z. B. zur Fixierung von Kanalabschnitten, Stützpunkten und Montagekonstruktionen. Besonders geeignet in feuchten oder korrosiv belasteten Umgebungen sowie überall dort, wo Edelstahl als Standard gefordert ist – etwa in Technikräumen, Gewerbe- und Industriebauten, Lebensmittel- oder Hygienebereichen (anwendungsabhängig). Montage & Hinweise Bodenplatte am Untergrund ausrichten, Bohrpunkte markieren und mit geeigneten Befestigungsmitteln (z. B. Betonschrauben oder Anker, je nach Untergrund) verschrauben. Die Dämmung darf dabei nicht beschädigt oder übermässig gequetscht werden; die Verschraubung so ausführen, dass die Platte satt und plan aufliegt. Anschliessend die Abstützung über die 1/2"-Muffe montieren und so einstellen, dass Kräfte gerade eingeleitet werden und keine Verspannungen entstehen. Für Edelstahlverbindungen sind passende Edelstahl-Schrauben und -Scheiben empfehlenswert; Kontaktkorrosion bei Materialmix berücksichtigen. Kompatibilität & Zubehör Kompatibel mit gängigen Komponenten der Kanalabstützung mit 1/2"-Anschluss. Je nach Untergrund werden passende Dübel/Anker bzw. Betonschrauben benötigt. Für den Anschluss eignen sich passende Gewindestangen, Abstützstreben oder Winkelkomponenten mit 1/2"-Gewinde; Unterlegscheiben und Muttern je nach Aufbau. Für Edelstahlmontage sind V2A-Befestiger und ggf. Trennscheiben sinnvoll. Beratung Wenn du mir kurz sagst, ob die Montage auf Beton oder Stahl erfolgt und ob Feuchte/chemische Belastung eine Rolle spielt, kann ich dir das passende Befestigungs-Setup (Edelstahlbefestiger, Trennlage, Anzahl Punkte) empfehlen. FAQ - Häufige Fragen Wofür wird eine Bodenplatte mit 1/2"-Muffe eingesetzt? Als Befestigungspunkt am Boden oder auf tragfähigen Flächen, um Kanalabstützungen sicher zu montieren. Die 1/2"-Muffe dient als definierter Anschluss für passende Abstütz- bzw. Gewindekomponenten. Was bringt die integrierte Dämmung bei der Bodenplatte? Sie wirkt entkoppelnd und reduziert die direkte Körperschall- und Vibrationsübertragung in den Baukörper. Das ist besonders sinnvoll, wenn Kanäle oder angeschlossene Komponenten Schwingungen erzeugen oder Geräusche minimiert werden sollen. Warum Edelstahl V2A statt verzinkt? Edelstahl V2A ist korrosionsbeständiger und eignet sich besser für feuchte oder anspruchsvolle Umgebungen. Damit bleibt die Befestigung langfristig stabil und optisch sauber. Worauf sollte ich bei Edelstahl-Montagen achten? Auf passende Edelstahl-Schrauben und -Scheiben sowie auf mögliche Kontaktkorrosion bei Materialmix (z. B. Edelstahl auf ungeschütztem Stahl). Bei Bedarf Trennlagen oder geeignete Befestiger einsetzen.
