Die Saugschlitzkanal – Deckenmontage (4 m) ermöglicht eine frei positionierbare Punktabsaugung über den gesamten Arbeitsbereich. Ein leichtgängiger Laufwagen führt die Erfassungseinheit entlang des Aluminium-Schienenprofils, die integrierten selbstschließenden Dichtlippen minimieren Falschluft. Der mitgelieferte Anschlussflansch Ø160 mm bindet Absaugarm oder Schlauchabgang direkt an. Vorteile Maximale Bewegungsfreiheit ohne Umsetzen, aufgeräumter Arbeitsplatz ohne Bodenhindernisse, strömungsgünstige Leitung, robuste Industrieausführung, modular erweiterbar mit 2-m-Segmenten. Technische Daten (erweitert) Montageart: Decke (Abhängung) Schienenlänge: 4 m, koppelbar Laufwagen: inkl. Anschlussflansch Ø160 mm Profil: Aluminium-Schiene mit selbstschließenden Dichtlippen, Endkappen und Anschlägen Halterabstand: typ. ca. alle 2 m (tragfähige Decke vorausgesetzt) Eignung: hängende Absaugarme/Schlauchabgänge Ø160 mm; nicht für Ex-Zonen Einsatzbereiche Schweißen, Schleifen, Nacharbeit an langen Bauteilen, Fertigungslinien, Ausbildungswerkstätten mit häufig wechselnden Positionen. Montage & Hinweise Gerade Ausrichtung der Schiene sicherstellen, Abhängung gleichmäßig setzen, Schlauchschleife so führen, dass der Laufwagen frei läuft. Druckverlust des Gesamtsystems (Arm/Schlauch/Schiene) in der Gebläse-/Filterauslegung berücksichtigen. Kompatibilität & Zubehör Passende Absaugarme hängend, lackiert Ø160: 160 mm – 2 m, 160 mm – 3 m, 160 mm – 4 m. Optional: 2-m-Verlängerungssegment, zusätzliche Laufwagen, Endanschläge, Wand-/Deckenhalter-Sets, Schlauchkette/Schlauchsattel, Übergänge. Beratung Wir dimensionieren Schienenlänge, Abhängung, Schlauchführung und Arm-Durchmesser passend zu Prozess, Raum und Volumenstrom. FAQ – Häufige Fragen Kann ich mehrere Laufwagen auf einer Schiene betreiben?Ja, die Schiene ist modular. Beachte die zulässige Gesamtlast und plane ausreichend Abstand/Anschläge ein. Wie lang darf die Anlage insgesamt werden?4-m-Grundschiene + koppelbare 2-m-Segmente sind üblich. Für sehr lange Systeme empfehlen wir eine projektbezogene Auslegung (Durchhang/Last/Druckverlust). Welche Arme sind geeignet?Hängende, lackierte OSKAR-Arme Ø160 mm (2–4 m). Bei schweren Hauben/Extras prüfen wir die Laufwagen-Lastaufnahme. Wartung der Dichtlippen?Regelmäßig reinigen und auf Beschädigungen prüfen. Intakte Dichtlippen reduzieren Falschluft und verbessern die Erfassung. Decke nicht tragfähig – was dann?Alternativ Wandmontage oder Hilfskonstruktion/Traverse. Wir prüfen die passende Lösung vor Ort.

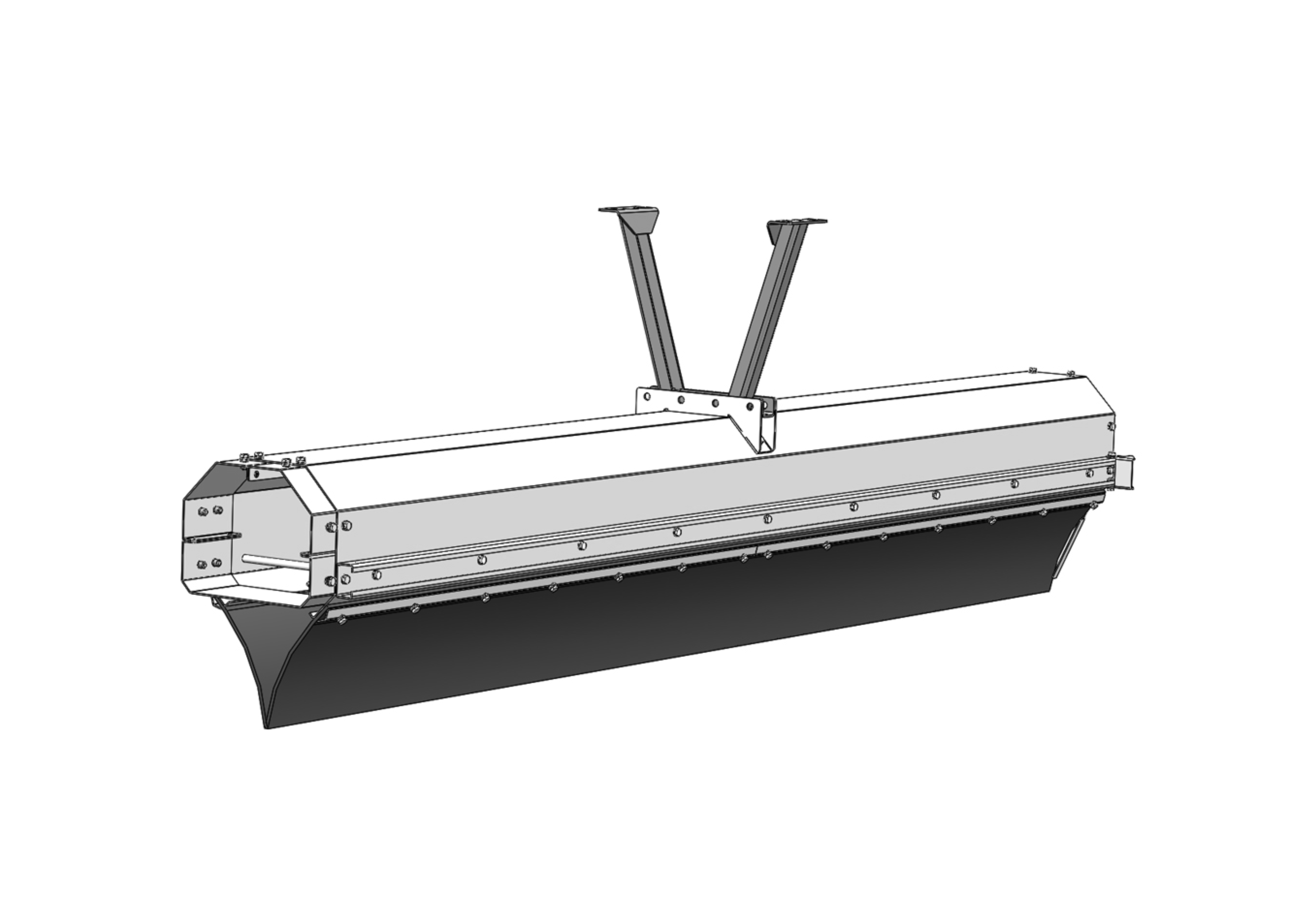

Die Saugschlitzkanal – Deckenverlängerung (2 m) erweitert bestehende Deckensysteme um zusätzliche Arbeitszonen. Das Segment wird stoßfest gekoppelt und übernimmt dank Dichtlippen eine strömungsgünstige, nahezu leckagefreie Führung für Laufwagen und Schlauch. Vorteile Flexible Längenerweiterung, schnelle Nachrüstung, identische Profilgeometrie, sauberer Übergang für Laufwagen, geringe Falschluft. Technische Daten (erweitert) Montageart: Decke (Erweiterungssegment) Länge: 2 m, koppelbar Profil: Aluminium-Schiene mit selbstschließenden Dichtlippen, Kupplungssatz/Endkappen Halterabstand: typ. ca. alle 2 m Kompatibilität: 4-m-Grundschiene Decke, Laufwagen/Flansch Ø160 mm Einsatzbereiche Verlängern von Schienensystemen in Werkstätten, Ausbildungsbereichen, Fertigungslinien. Montage & Hinweise Schiene spannungsfrei kuppeln, Ausrichtung und Höhe exakt übernehmen, zusätzliche Abhängung setzen. Nach Montage Laufwagen einmal komplett über die Fuge führen und Gängigkeit prüfen. Kompatibilität & Zubehör Passende Laufwagen Ø160, Haltersets, Anschläge, Schlauchkette/Schlauchsattel. Für die Erfassung: hängende, lackierte Arme Ø160 (2–4 m) – siehe Grundschiene. Beratung Wir planen Erweiterungen inklusive Druckverlust, Lastannahmen und optimaler Abhängung. FAQ – Häufige Fragen Passt die Verlängerung zu bestehenden Profilen?Ja, sie ist auf das kompatible Systemprofil abgestimmt und wird über Kupplungsteile verbunden. Wie viele Verlängerungen sind möglich?Abhängig von Tragstruktur und benötigter Luftleistung. Bei langen Strecken ist eine Projektprüfung sinnvoll. Benötige ich zusätzliche Halter?Ja, in der Regel eine Abhängung pro 2 m Segment.

Die Saugschlitzkanal – Wandmontage (4 m) führt Absaugarm und Schlauch platzsparend entlang der Wand. Der Laufwagen mit Ø160-Flansch trägt die Erfassungseinheit; Dichtlippen in der Aluminium-Schiene reduzieren Falschluft und sorgen für einen leichtgängigen Lauf. Vorteile Bodenfläche bleibt frei, definierte Arbeitszone entlang der Wand, saubere Schlauchführung, modular verlängerbar, robuste Industriekomponenten. Technische Daten (erweitert) Montageart: Wand (Konsolen/Schienenhalter) Schienenlänge: 4 m, koppelbar Laufwagen: inkl. Anschlussflansch Ø160 mm Profil: Aluminium mit selbstschließenden Dichtlippen, Endkappen/Anschläge Halterabstand: typ. ca. alle 2 m (tragfähige Wand vorausgesetzt) Einsatzbereiche Schweiß-/Schleifarbeitsplätze entlang von Hallenwänden, Reparaturzonen, Ausbildungsplätze, Montagebänder mit seitlicher Erfassung. Montage & Hinweise Wandkonsolen auf Achsmaß setzen, Schiene lot-/waagerecht ausrichten, Fugen sauber kuppeln. Schlauchlänge so wählen, dass der Laufwagen Endanschläge nicht hart anschlägt. Kompatibilität & Zubehör Passende Absaugarme hängend, lackiert Ø160: 160 mm – 2 m, 160 mm – 3 m, 160 mm – 4 m. Optional: 2-m-Wandverlängerung, zusätzlicher Laufwagen, Endanschläge, Schlauchkette/Schlauchsattel, Übergangsstücke. Beratung Wir prüfen Tragfähigkeit, Achsmaße, Schlauchführung und Luftmenge – und stimmen das System auf deinen Prozess ab. FAQ – Häufige Fragen Wann ist Wand- statt Deckenmontage sinnvoll?Wenn keine tragfähige Decke vorhanden ist, der Arbeitsplatz an der Wand liegt oder Kranbahnen/Leuchten an der Decke stören. Kann ich später verlängern?Ja, über 2-m-Wandverlängerungssegmente und Kupplungen. Was muss ich bei der Wandbefestigung beachten?Geeignete Dübel/Anker entsprechend Untergrund, ausreichende Konsolenanzahl, geradlinige Ausrichtung. Mehrere Laufwagen auf einer Wand-Schiene?Möglich – Lasten beachten und Endanschläge korrekt setzen.

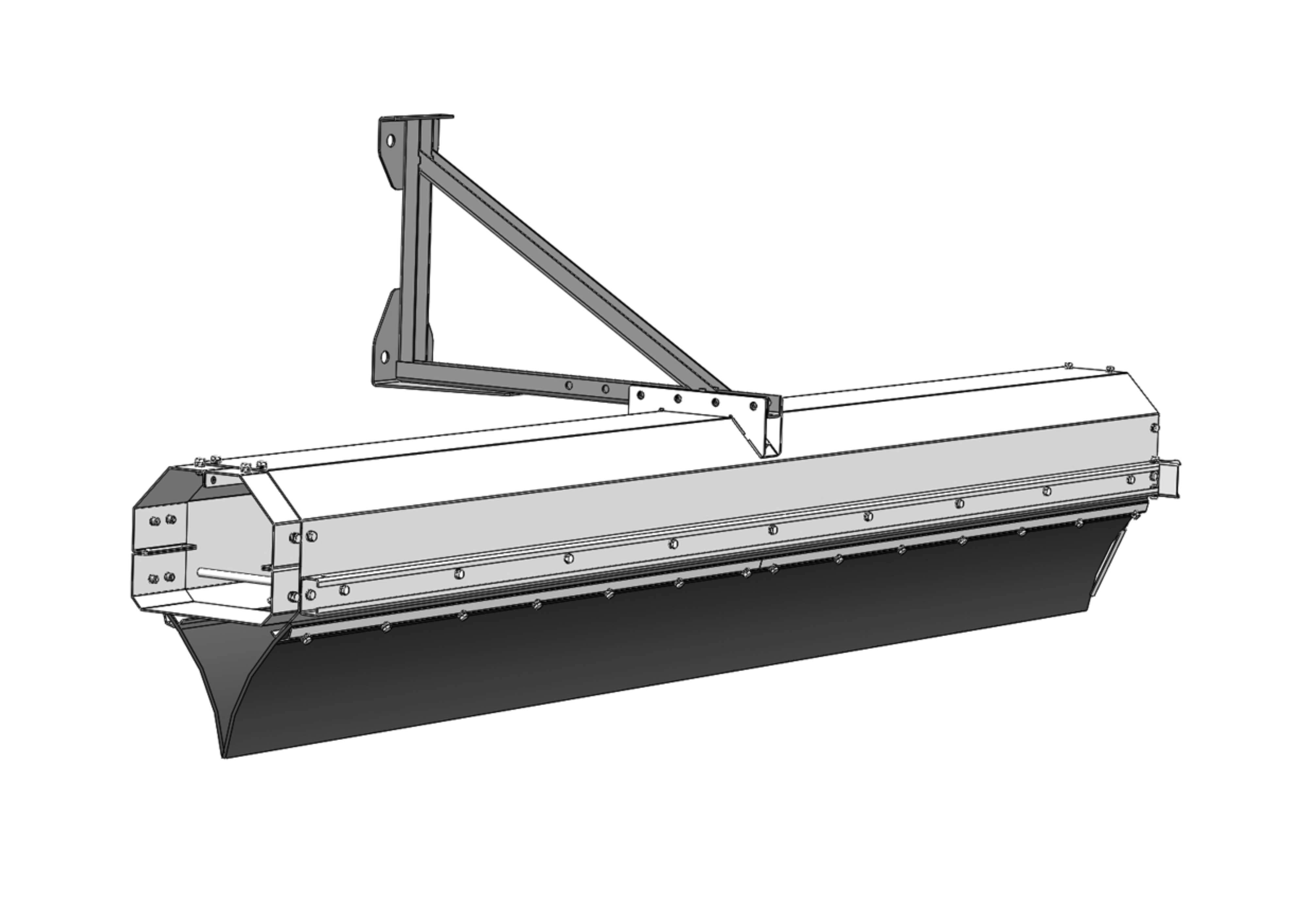

Die Saugschlitzkanal – Wandverlängerung (2 m) erweitert bestehende Wand-Schienen um zusätzliche Arbeitsmeter. Das Segment wird passgenau gekoppelt; Dichtlippen und Profilgeometrie entsprechen der Grundschiene für einen unterbrechungsfreien Lauf. Vorteile Schnelle Nachrüstung, durchgängiger Laufwagenbetrieb, identische Dichtwirkung, hoher Nutzwert bei geringem Montageaufwand. Technische Daten (erweitert) Montageart: Wand (Erweiterungssegment) Länge: 2 m, koppelbar Profil: Aluminium mit selbstschließenden Dichtlippen, Kupplung, Endkappen Halterabstand: typ. ca. alle 2 m Kompatibilität: 4-m-Grundschiene Wand, Laufwagen/Flansch Ø160 mm Einsatzbereiche Längenerweiterungen an Wandarbeitsplätzen, Reparatur-/Ausbildungsbereichen, Linienarbeitsplätzen. Montage & Hinweise Exakte Ausrichtung übernehmen, zusätzliche Konsolen setzen, Fuge prüfen und Laufprobe durchführen. Schlauchführung ggf. anpassen. Kompatibilität & Zubehör Laufwagen Ø160, Wandhalter-Sets, Anschläge, Schlauchkette/Schlauchsattel. Erfassung via hängende, lackierte Arme Ø160 (2–4 m) – siehe Grundschiene. Beratung Wir planen Erweiterungen inkl. Last, Durchhang, Druckverlust und Ergonomie. FAQ – Häufige Fragen Passt das Segment in ältere Systeme?Ja, sofern dasselbe Profil verwendet wird. Andernfalls bieten wir Adapter-/Kopplungslösungen an. Wie sichere ich die Fuge?Mit dem mitgelieferten Kupplungssatz; Endkappen/Anschläge korrekt montieren.

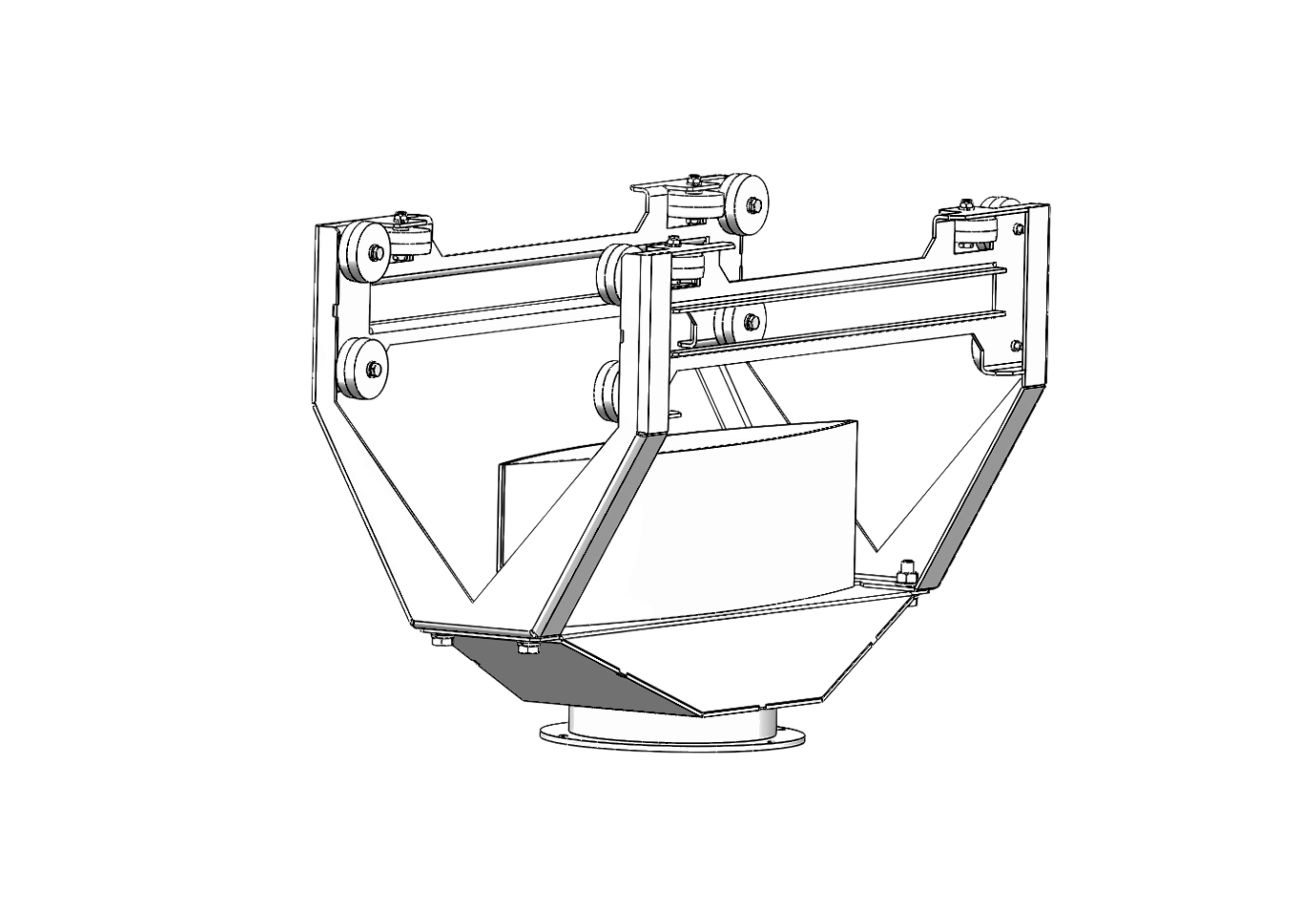

Der Laufwagen für Saugschlitzkanaln trägt Absaugarm oder Schlauchabgang und bewegt sich leichtgängig entlang der Schiene. Ein integrierter Anschlussflansch Ø160 mm bindet die Erfassungseinheit an; Dichtlippen der Schiene reduzieren Falschluft und sichern einen ruhigen Lauf. Vorteile Präzise Führung der Erfassung, geringes Gleit-/Rollmoment, robustes Fahrwerk, strömungsgünstiger Anschluss, für Decken- und Wand-Schienen geeignet. Technische Daten (erweitert) Komponente: Laufwagen mit Anschlussflansch Ø160 mm Einsatz: Saugschlitzkanaln Decke/Wand, Aluminium-Profil mit Dichtlippen Führung: Rollen-/Gleitlagerung (wartungsarm) Optionen: zusätzliche Anschläge, Schlauchkette/Schlauchsattel Einsatzbereiche Bewegliche Punktabsaugung an Schweiß-, Schleif- und Montagearbeitsplätzen, lange Bauteile, Linienarbeitsplätze. Montage & Hinweise Laufwagen in die Schiene einsetzen, Endkappen/Anschläge montieren, Schlauchlänge so wählen, dass der Wagen frei läuft. Nach Montage Laufprobe durchführen. Kompatibilität & Zubehör Erfassung über Absaugarme hängend, lackiert Ø160: 160 mm – 2 m, 160 mm – 3 m, 160 mm – 4 m. Optional: zusätzliche Laufwagen, Schlauchkette, Anschläge. Beratung Wir stimmen Laufwagen, Arm, Schlauchführung und Schienenlänge auf deine Prozesse ab – inklusive Druckverlust- und Lastprüfung. FAQ – Häufige Fragen Welche Last darf der Laufwagen tragen?Für Standard-Absaugarme Ø160 mm ausgelegt. Bei Sonderhauben/Extras prüfen wir die zulässige Last projektspezifisch. Wie verhindere ich hartes Anschlagen?Endanschläge korrekt setzen und Schlauchlänge so wählen, dass am Schienenende genügend Reserve bleibt. Benötigt der Laufwagen Wartung?Er ist wartungsarm. Regelmäßig reinigen und Lauf prüfen; Dichtlippen in der Schiene sauber halten.
