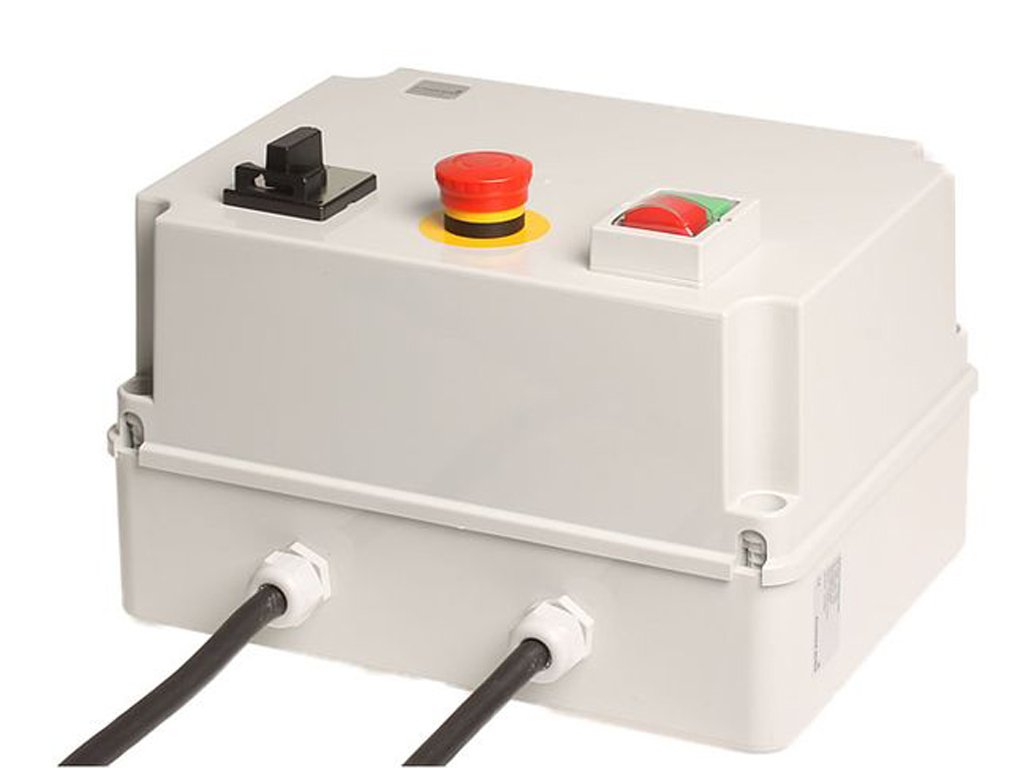

Stern-Dreieck-Starter für Motoren
Automatische Stern-Dreieck-Starter reduzieren den Einschaltstrom geeigneter Drehstrom-Asynchronmotoren beim Anlauf. Die sichtbare Serie ist für Motorleistungen von 3,00 bis 18,50 kW abgestuft und muss passend zu Motor, Lastverhalten und elektrischer Anlage ausgewählt werden.
Stern-Dreieck-Starter werden in industriellen Antriebs- und Absauganlagen eingesetzt, wenn ein geeigneter Drehstrom-Asynchronmotor nicht direkt mit vollem Einschaltstrom anlaufen soll. Sie reduzieren die Netzbelastung beim Start, entlasten Motor und Antrieb mechanisch und sorgen für einen definierten Übergang vom Stern- in den Dreieckbetrieb. Entscheidend sind Motorleistung, Motoreignung, Wicklungsausführung, Anschlussbild, Lastmoment, Hochlaufzeit und elektrische Einbindung.
Systemüberblick und Funktion
Beim Stern-Dreieck-Anlauf wird der Motor zunächst in Sternschaltung gestartet und nach einer definierten Hochlaufzeit in Dreieckschaltung umgeschaltet. Dadurch wird der Einschaltstrom gegenüber einem direkten Anlauf reduziert. Das Verfahren ist besonders bei Anwendungen sinnvoll, bei denen der Motor nicht sofort unter voller Last anlaufen muss und bei denen Netz, Antrieb und Anlage durch einen kontrollierteren Start entlastet werden sollen.
Einschaltstrom reduzieren
Der Stern-Dreieck-Starter begrenzt den Strom beim Motorstart und schaltet nach dem Hochlauf automatisch in den Dreieckbetrieb um.
Motor und Last prüfen
Motorleistung allein reicht nicht aus. Der Motor muss für Stern-Dreieck-Anlauf geeignet sein, und das reduzierte Anlaufmoment muss zur Last passen.
Umschaltzeit sauber einstellen
Die Hochlaufzeit muss zum realen Motor- und Anlagenverhalten passen, damit die Umschaltung nicht zu früh oder unnötig spät erfolgt.
Komponenten und verfügbare Ausführungen
Die sichtbare Serie ist nach Motorleistung aufgebaut und umfasst automatische Stern-Dreieck-Starter von 3,00 bis 18,50 kW. Die Leistung ist ein wichtiger erster Auswahlwert, ersetzt aber keine technische Prüfung von Motordaten, Anschlussart, Wicklungsausführung, Nennstrom, Lastverhalten und Schaltlogik.
| Motorleistung | Ausführung | Funktion | Praxis-Hinweis |
|---|---|---|---|
| 3,00 kW | automatisch | Stern-Dreieck-Anlauf | kleinste sichtbare Ausführung |
| 4,00 kW | automatisch | Stern-Dreieck-Anlauf | kompakter Drehstrommotor |
| 5,50 kW | automatisch | Stern-Dreieck-Anlauf | mittlere Antriebsleistung |
| 7,50 kW | automatisch | Stern-Dreieck-Anlauf | stärkerer Motoranlauf |
| 11,00 kW | automatisch | Stern-Dreieck-Anlauf | höhere Netzbelastung prüfen |
| 15,00 kW | automatisch | Stern-Dreieck-Anlauf | grössere Anlage |
| 18,50 kW | automatisch | Stern-Dreieck-Anlauf | grösste sichtbare Ausführung |
Stern-Dreieck-Starter gehören zum Bereich Anlaufsteuerungen. Für kleinere oder einfacher aufgebaute Antriebe können Motorschutzschalter passend sein. Wenn ein sanfter Anlauf, variable Drehzahl oder bedarfsgeregelte Luftleistung benötigt wird, sind Frequenzumrichter IP20 oder Frequenzumrichter IP66 zu prüfen. Für den Anlagenkontext sind ausserdem Ventilatoren und Absauganlagen relevant.
Typische Einsatzbereiche
Stern-Dreieck-Starter werden vor allem bei Drehstrom-Asynchronmotoren eingesetzt, deren Anlaufstrom gegenüber dem Direktstart reduziert werden soll. Typische Einsatzbereiche sind Ventilatoren, Förderventilatoren, Absauganlagen, Lüftungsanlagen und industrielle Antriebe mit geeigneter Lastcharakteristik.
In Absauganlagen ist ein definierter Motoranlauf besonders wichtig, wenn grössere Ventilatoren, längere Leitungsnetze oder empfindlichere elektrische Infrastrukturen beteiligt sind. Der Stern-Dreieck-Anlauf kann Netz und Antrieb entlasten, wenn der Motor für diese Schaltung geeignet ist und die Anlage während des Starts kein zu hohes Anlaufmoment benötigt.
Für schwer anlaufende Maschinen, häufige Starts, wechselnde Lasten, präzise Drehzahlregelung oder energieoptimierten Teillastbetrieb ist ein Stern-Dreieck-Starter nicht automatisch die beste Lösung. Dann sollte geprüft werden, ob ein Frequenzumrichter oder eine andere Steuerungslösung technisch sinnvoller ist.
Auswahl und Auslegung
Die Auswahl beginnt mit der tatsächlichen Motorleistung. Die sichtbaren Ausführungen decken 3,00 bis 18,50 kW ab. Diese Leistungszuordnung ist ein wichtiger Orientierungspunkt, aber nicht die gesamte Auslegung. Entscheidend sind zusätzlich Motortyp, Nennstrom, Spannung, Klemmenführung, Wicklungsausführung und vorhandene elektrische Infrastruktur.
Ein Stern-Dreieck-Starter setzt voraus, dass der Motor für diese Anlaufart geeignet ist. Dazu gehört unter anderem, dass die Motoranschlüsse entsprechend herausgeführt sind und der Motor im Dreieckbetrieb zur Netzspannung passt. Ohne diese Prüfung kann die Auswahl trotz passender kW-Angabe falsch sein.
Das reduzierte Anlaufmoment ist ein zentraler Punkt. Beim Sternanlauf steht nicht das volle Anlaufmoment zur Verfügung. Bei Ventilatoren ist das häufig gut lösbar, bei schwer anlaufenden Maschinen, blockiergefährdeten Antrieben oder hohen Startlasten muss die Eignung genauer beurteilt werden.
Auch die Hochlaufzeit muss zur Anwendung passen. Wird zu früh in Dreieck umgeschaltet, kann der Motor mechanisch und elektrisch unnötig belastet werden. Wird zu spät umgeschaltet, verlängert sich der Anlauf unnötig und der Betriebspunkt wird nicht sauber erreicht.
Montage, Integration und Praxis
Stern-Dreieck-Starter sind Teil der gesamten Motorsteuerung. Versorgung, Motorschutz, Schützlogik, Verriegelung, Steuerkreis, Hauptstromkreis, Absicherung, Erdung und Dokumentation müssen fachgerecht aufeinander abgestimmt werden. Eine reine Leistungsübereinstimmung zwischen Motor und Starter genügt nicht.
Bei der Inbetriebnahme sind Drehrichtung, Hochlaufverhalten, Umschaltzeit, Schaltgeräusche, Stromaufnahme und Lastverhalten zu prüfen. Gerade bei Ventilatoren wirkt sich eine falsche Drehrichtung direkt auf Luftleistung, Betriebspunkt und Anlagenfunktion aus.
In der Praxis sollten Stern-Dreieck-Starter gut zugänglich, eindeutig beschriftet und nachvollziehbar dokumentiert sein. Das erleichtert spätere Wartung, Fehlersuche, Anpassungen und die Beurteilung, ob bei geänderter Anlage weiterhin dieselbe Anlaufart sinnvoll ist.
Beratung zu Stern-Dreieck-Startern
Für eine sichere Auswahl sind Motorleistung, Nennstrom, Spannung, Anschlussbild, Motortypenschild, Wicklungsausführung, Lastverhalten, gewünschte Hochlaufzeit, Startfrequenz, vorhandene Steuerung und elektrische Infrastruktur wichtig. Bei bestehenden Anlagen helfen Fotos vom Motor, Typenschild, Klemmkasten, Schaltschrank und eine kurze Beschreibung des Anlaufverhaltens.
FAQ – Häufige Fragen zu Stern-Dreieck-Startern
Wofür wird ein Stern-Dreieck-Starter eingesetzt?
Ein Stern-Dreieck-Starter wird eingesetzt, um den Einschaltstrom eines geeigneten Drehstrom-Asynchronmotors beim Start zu reduzieren. Der Motor startet zunächst in Sternschaltung und wird danach automatisch in Dreieckschaltung umgeschaltet.
Welche Motorleistungen deckt die sichtbare Serie ab?
Die sichtbare Serie umfasst automatische Stern-Dreieck-Starter für 3,00 kW, 4,00 kW, 5,50 kW, 7,50 kW, 11,00 kW, 15,00 kW und 18,50 kW.
Warum wird der Einschaltstrom reduziert?
Der Einschaltstrom wird reduziert, um Netz, Motor und mechanischen Antrieb beim Start zu entlasten. Das ist besonders bei grösseren Motoren und empfindlicherer elektrischer Infrastruktur relevant.
Ist ein Stern-Dreieck-Starter für jeden Motor geeignet?
Nein. Der Motor muss für Stern-Dreieck-Anlauf geeignet sein. Wichtig sind Wicklungsausführung, Klemmenführung, Netzspannung, Dreieckbetrieb und die reale Lastsituation beim Start.
Warum reicht die kW-Angabe allein nicht aus?
Die kW-Angabe ist nur eine Vorauswahl. Für eine sichere Auslegung müssen Nennstrom, Spannung, Motoreignung, Anschlussbild, Lastverhalten, Hochlaufzeit und Steuerungskonzept geprüft werden.
Was passiert beim Umschalten von Stern auf Dreieck?
Nach dem Start in Sternschaltung wird der Motor in Dreieckschaltung umgeschaltet. Erst im Dreieckbetrieb läuft der Motor im vorgesehenen Normalbetrieb, sofern Motor und Netz dafür korrekt ausgelegt sind.
Warum ist die Hochlaufzeit wichtig?
Die Hochlaufzeit bestimmt, wann vom Stern- in den Dreieckbetrieb umgeschaltet wird. Sie muss zum realen Anlaufverhalten passen, damit Motor, Netz und Antrieb nicht unnötig belastet werden.
Was passiert, wenn zu früh umgeschaltet wird?
Wenn zu früh in Dreieck umgeschaltet wird, hat der Motor seine Drehzahl noch nicht ausreichend aufgebaut. Das kann Stromspitzen, mechanische Belastung und ein unruhiges Anlaufverhalten verursachen.
Was passiert, wenn zu spät umgeschaltet wird?
Wenn zu spät umgeschaltet wird, bleibt der Motor unnötig lange im Sternbetrieb. Dadurch verzögert sich der Hochlauf, und der normale Betriebspunkt wird später erreicht.
Warum ist das reduzierte Anlaufmoment wichtig?
Beim Sternanlauf steht weniger Anlaufmoment zur Verfügung als beim direkten Anlauf. Deshalb muss geprüft werden, ob die Maschine oder der Ventilator mit reduziertem Anlaufmoment zuverlässig hochläuft.
Für welche Anwendungen ist Stern-Dreieck-Anlauf typisch?
Typisch sind geeignete Drehstrommotoren in Ventilatoren, Förderventilatoren, Lüftungsanlagen, Absauganlagen und industriellen Antrieben, bei denen ein reduzierter Einschaltstrom gewünscht ist.
Wann ist Stern-Dreieck-Anlauf nicht die beste Lösung?
Stern-Dreieck-Anlauf ist nicht ideal, wenn der Motor nicht dafür geeignet ist, die Maschine schwer anläuft, häufige Starts nötig sind oder eine variable Drehzahl benötigt wird. Dann kann ein Frequenzumrichter sinnvoller sein.
Was unterscheidet einen Stern-Dreieck-Starter von einem Motorschutzschalter?
Ein Motorschutzschalter dient vor allem der Absicherung des Motors. Ein Stern-Dreieck-Starter steuert zusätzlich den Anlauf über Stern- und Dreieckschaltung und reduziert damit den Einschaltstrom.
Was unterscheidet einen Stern-Dreieck-Starter von einem Frequenzumrichter?
Ein Stern-Dreieck-Starter reduziert den Anlaufstrom über eine feste Schaltlogik. Ein Frequenzumrichter regelt Frequenz und Drehzahl und kann dadurch Anlauf, Luftleistung und Betrieb flexibler beeinflussen.
Kann ein Stern-Dreieck-Starter die Drehzahl regeln?
Nein. Ein Stern-Dreieck-Starter ist keine Drehzahlregelung. Er steuert den Startvorgang und schaltet danach in den normalen Dreieckbetrieb um.
Warum ist das Motortypenschild wichtig?
Das Motortypenschild liefert zentrale Angaben wie Leistung, Spannung, Strom, Anschlussart und Betriebsdaten. Diese Angaben sind für die Auswahl und Prüfung eines Stern-Dreieck-Starters entscheidend.
Warum muss der Klemmkasten geprüft werden?
Der Klemmkasten zeigt, ob die erforderlichen Motoranschlüsse für Stern-Dreieck-Schaltung verfügbar sind. Ohne passende Klemmenführung kann der Starter nicht korrekt eingebunden werden.
Welche Rolle spielt die Drehrichtung?
Die Drehrichtung muss bei der Inbetriebnahme geprüft werden. Bei Ventilatoren kann eine falsche Drehrichtung die Luftleistung stark reduzieren und den Betriebspunkt verfälschen.
Welche Rolle spielt die Startfrequenz?
Häufige Starts belasten Motor, Schaltgeräte und Anlage stärker als gelegentliche Starts. Bei hoher Startfrequenz muss geprüft werden, ob Stern-Dreieck-Anlauf zur Anwendung passt.
Welche Fehler treten bei der Auswahl häufig auf?
Häufige Fehler sind Auswahl nur nach kW, ungeprüfte Motoreignung, falsche Spannungsannahme, fehlende Klemmenprüfung, zu geringes Anlaufmoment, falsch eingestellte Hochlaufzeit und fehlende Prüfung der Drehrichtung.
Welche Angaben sind für eine Anfrage wichtig?
Wichtig sind Motorleistung, Nennstrom, Spannung, Motortypenschild, Anschlussbild, Wicklungsausführung, Lastverhalten, gewünschte Hochlaufzeit, Startfrequenz, Schaltschrankfotos und eine kurze Beschreibung der Anlage.
