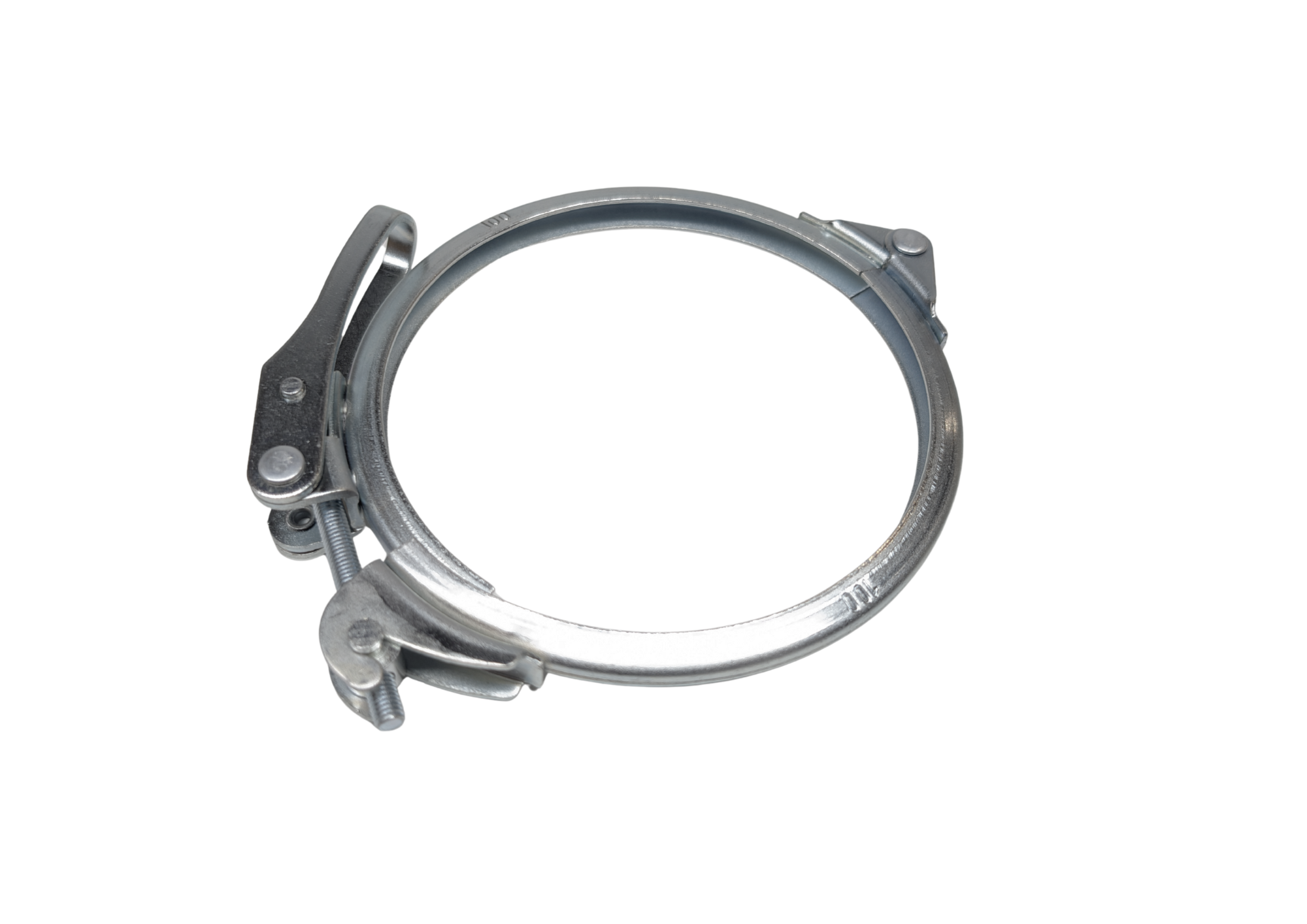

Spannschelle mit Hebelverschluss für schnelle und wieder lösbare Rohrverbindungen
Diese Serie umfasst Spannschellen mit Hebelverschluss für gebördelte Rohr- und Formteilverbindungen in Ø 80 bis Ø 500 mm. Die Schellen sind standardmässig ohne Dichtung ausgeführt und eignen sich besonders für Anwendungen, bei denen Verbindungen schnell geöffnet, nachgestellt und wieder sicher geschlossen werden sollen. Damit lassen sich Rohrleitungen in Absauganlagen, Prozessluftsystemen und Förderstrecken montagefreundlich, wartungsnah und zugleich belastbar verbinden.
Spannschellen mit Hebelverschluss übernehmen im Rohrsystem die Aufgabe, gebördelte Rohr- und Formteilverbindungen schnell, wieder lösbar und zugleich mechanisch sicher zu verbinden. Sie sind vor allem dort sinnvoll, wo Leitungen regelmässig geöffnet, gereinigt, umgebaut oder kontrolliert werden müssen und eine aufwendigere Verschraubung den Montage- und Serviceaufwand unnötig erhöhen würde.
Im Unterschied zu Spannschellen mit integrierter Dichtung steht bei dieser Serie in erster Linie die schnelle, servicefreundliche Verbindung im Vordergrund. Die Feineinstellschraube erlaubt eine präzise Anpassung der Klemmkraft an die reale Verbindungssituation. Für Anwendungen mit höherem Dichtheitsanspruch kann zusätzlich eine passende Dichtschnur eingesetzt werden, ohne die Grundlogik der wieder lösbaren Schnellverbindung zu verändern.
Rolle und Funktion im Rohrsystem
Eine Spannschelle mit Hebelverschluss ist ein Verbindungselement für gebördelte Rohre und Formteile. Sie klemmt die Verbindung über den Umfang, hält die Bauteile in Position und ermöglicht durch den Hebelmechanismus ein schnelles Öffnen und Schliessen. Damit eignet sich diese Bauart besonders für modulare Rohrsysteme, bei denen Servicefreundlichkeit und kurze Stillstandszeiten eine wichtige Rolle spielen.
Technisch ist die Schelle jedoch mehr als nur ein Verschluss. Sie beeinflusst die Passung an der Bördelkante, die Vibrationsruhe der Verbindung und die Reproduzierbarkeit bei wiederholter Montage. Gerade in Absaug- und Prozessluftsystemen ist das relevant, weil eine unruhige oder schlecht eingestellte Verbindung zu Falschluft, Geräuschen, Verspannung oder unnötigem Verschleiss führen kann.
Verfügbare Nennweiten und Ausführungslogik
Die Serie umfasst Nennweiten von Ø 80 bis Ø 500 mm. Bis Ø 100 mm sind die Schellen mit Gelenk ausgeführt. Ab Ø 120 mm erfolgt die Ausführung ohne Gelenk, weiterhin jedoch mit Hebelverschluss und Feineinstellschraube. Über die gesamte Reihe hinweg bleibt die Grundfunktion gleich: schnelle, wieder lösbare Verbindung für gebördelte Rohrsysteme.
Für die Auswahl sind deshalb vor allem Nennweite, Wartungshäufigkeit, gewünschte Dichtheit, Belastung der Verbindung und die reale Einbausituation entscheidend. Die folgende Übersicht zeigt die verfügbaren Varianten.
| Nennweite | Verschluss | Gelenk | Dichtung |
|---|---|---|---|
| Ø 80 mm | Hebelverschluss | Ja | ohne Dichtung |
| Ø 100 mm | Hebelverschluss | Ja | ohne Dichtung |
| Ø 120 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 125 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 140 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 150 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 160 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 180 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 200 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 225 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 250 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 280 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 300 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 315 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 350 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 400 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 450 mm | Hebelverschluss | Nein | ohne Dichtung |
| Ø 500 mm | Hebelverschluss | Nein | ohne Dichtung |
Typische Einsatzbereiche
Spannschellen mit Hebelverschluss eignen sich besonders für Absauganlagen, Prozessluftleitungen, Filteranschlüsse, Zyklone, Sammel- und Verteilleitungen sowie andere Rohrsysteme, in denen Verbindungen im Betrieb regelmässig geöffnet oder nachgestellt werden. Typische Anwendungen sind Revisionsstellen, Wartungsbereiche, Anlagenumbauten und alle Rohrstrecken, bei denen kurze Montage- und Servicezeiten wichtig sind.
Diese Serie ist vor allem dann sinnvoll, wenn eine Verbindung schnell wieder lösbar bleiben soll, ohne auf reproduzierbare Klemmkraft zu verzichten. Die Feineinstellschraube hilft dabei, Toleranzen an der Bord- oder Sickenkante auszugleichen und die Verbindung über den Umfang gleichmässig zu verspannen. Das verbessert Passung, Vibrationsruhe und den praktischen Umgang im Service.
Auswahl und Auslegung
Für die Auswahl sind zuerst Nennweite und Geometrie der vorhandenen Bördelkante zu prüfen. Danach ist zu klären, ob die Verbindung in erster Linie schnell lösbar, besonders dicht oder korrosionsbeständig sein soll. Diese Serie ist standardmässig ohne Dichtung ausgeführt und damit vor allem für schnelle, wieder lösbare Verbindungen gedacht. Wenn ein höherer Dichtheitsgrad gefordert ist, sollte die passende Dichtschnur oder alternativ eine Schelle mit integrierter Dichtung einbezogen werden.
Ebenso wichtig ist die Betriebslogik der Anlage. In wartungsintensiven oder modular aufgebauten Rohrsystemen ist der Hebelverschluss oft die praktikablere Lösung als eine rein verschraubte Verbindung. Bei Vibration, häufigem Öffnen und wechselnden Serviceintervallen bleibt die Verbindung schnell zugänglich und lässt sich kontrolliert wieder herstellen. Genau das macht diese Bauart in vielen industriellen Anwendungen so wirtschaftlich.
Montage, Integration und Praxis
In der Praxis sollten Rohr- und Formteilkante sauber anliegen, bevor die Schelle geschlossen wird. Der Hebelverschluss funktioniert nur dann dauerhaft zuverlässig, wenn die Verbindung fluchtet und nicht verspannt montiert ist. Die Feineinstellschraube dient nicht als Notlösung für unpassende Bauteile, sondern für die präzise Anpassung an Toleranzen innerhalb einer korrekt ausgerichteten Verbindungsstelle.
Innerhalb des Systems lässt sich diese Serie sinnvoll mit der Spannschelle mit Dichtung für höhere Dichtheitsanforderungen, mit der Spannschelle mit Hebelverschluss und Dichtung für die Kombination aus Schnellverschluss und integrierter Abdichtung, mit der Spannschelle Edelstahl für korrosionskritische Umgebungen und mit der passenden Dichtung für Spannschelle kombinieren. Für eine saubere Praxislösung sollte die Verbindung so eingebaut werden, dass Kontrolle und wiederholtes Öffnen ohne unnötigen Aufwand möglich bleiben.
Beratung zu Spannschellen mit Hebelverschluss
Wenn Sie eine schnell lösbare Rohrverbindung für gebördelte Leitungen auswählen möchten, lohnt sich eine kurze technische Einordnung. Relevant sind vor allem Nennweite, Bördelgeometrie, Medium, Dichtheitsanforderung, Wartungsfrequenz und die Frage, ob die Verbindung regelmässig geöffnet oder eher dauerhaft geschlossen betrieben wird.
Auf dieser Basis lässt sich schnell beurteilen, welche Schellengrösse passt, ob die Standardausführung ohne Dichtung ausreicht und ob innerhalb Ihrer Anlage eher ein reiner Hebelverschluss oder eine Variante mit zusätzlicher Abdichtung die bessere Lösung ist.
FAQ – Häufige Fragen zu Spannschellen mit Hebelverschluss
Wofür wird eine Spannschelle mit Hebelverschluss eingesetzt?
Sie wird eingesetzt, um gebördelte Rohre und Formteile schnell, wieder lösbar und zugleich mechanisch sicher zu verbinden. Typisch sind Absauganlagen, Prozessluftleitungen, Wartungsbereiche, Revisionsöffnungen und andere Rohrsysteme mit regelmässigen Serviceintervallen.
Ist die Schelle standardmässig dicht?
Die Serie ist standardmässig ohne Dichtung ausgeführt. Für einen höheren Dichtheitsgrad kann eine passende Dichtschnur ergänzt oder alternativ eine Spannschelle mit integrierter Dichtung gewählt werden.
Welche Aufgabe hat die Feineinstellschraube?
Die Feineinstellschraube hilft dabei, die Klemmkraft reproduzierbar einzustellen und Toleranzen an der Bord- oder Sickenkante auszugleichen. Das verbessert Passung, Vibrationsruhe und den praktischen Umgang bei wiederholter Montage.
Wann ist die Ausführung mit Gelenk relevant?
Bei dieser Serie sind die Varianten bis Ø 100 mm mit Gelenk ausgeführt. Ab Ø 120 mm erfolgt die Ausführung ohne Gelenk. Das beeinflusst vor allem die Bauform der Schelle, nicht jedoch die grundlegende Funktion als schnell lösbare Hebelverschluss-Verbindung.
Worauf sollte man bei der Auswahl besonders achten?
Wichtig sind die korrekte Nennweite, die passende Bördelgeometrie, die gewünschte Dichtheit, die Wartungsfrequenz und die reale Belastung der Verbindung. Erst daraus ergibt sich, ob die Standardausführung ohne Dichtung für Ihre Anlage technisch sinnvoll ist.
