Montagematerial für Absauganlagen und Rohrsysteme
Montagematerial sorgt für stabile, sichere und servicefreundliche Installationen von Absauganlagen, Rohrsystemen, Schlauchleitungen und Anlagenkomponenten. Das Sortiment umfasst Rohrschellen, Grundplatten, Gewindestangen, Konsolen, Dübel, Abhängungen, Dichtmaterial, Schwingungsdämpfer und weiteres Befestigungszubehör.
Montagematerial ist die mechanische Grundlage jeder sauber aufgebauten Absauganlage. Rohrleitungen, Formteile, Schläuche, Ventilatoren, Abscheider, Konsolen und Zubehör müssen nicht nur verbunden, sondern stabil getragen, sicher geführt, ausreichend abgestützt und für spätere Wartung zugänglich bleiben. Eine gute Montage reduziert Spannungen im Rohrnetz, verbessert die Übersichtlichkeit und verhindert, dass Befestigungen, Dichtstellen oder Übergänge im Betrieb unnötig belastet werden.
Systemüberblick und Funktion
In Absauganlagen wirken Eigengewicht, Unterdruck, Strömung, Vibrationen, Bewegungen an Schlauchübergängen, Wartungseingriffe und bauliche Gegebenheiten zusammen. Montagematerial sorgt dafür, dass diese Kräfte kontrolliert in Wand, Decke, Boden, Stahlbau oder Tragkonstruktion eingeleitet werden. Entscheidend ist nicht ein einzelnes Befestigungsteil, sondern das passende Zusammenspiel aus Rohrschelle, Abhängung, Konsole, Grundplatte, Dübel, Schraube, Dämmung und Dichtmaterial.
Leitungen sicher befestigen
Montagematerial hält Rohrleitungen, Schläuche und Komponenten in Position, verteilt Lasten und unterstützt eine stabile Leitungsführung.
Last, Ø und Untergrund abstimmen
Wichtig sind Rohr-Ø, Gewicht, Leitungsführung, Befestigungsuntergrund, Montagehöhe, Vibrationen, Korrosionsumgebung und Wartungszugang.
Montagekonzept statt Einzelteil
Eine langlebige Installation entsteht durch geplante Befestigungspunkte, spannungsarme Rohrführung und saubere Kombination der passenden Montagekomponenten.
Produktbereiche und verfügbare Komponenten
Grundplatten dienen als stabile Basis für Aufbaupunkte, Abstützungen und Befestigungskonstruktionen. Sie sind relevant, wenn Lasten definiert in Boden, Wand oder Tragstruktur eingeleitet werden sollen.
Gewindestangen und Verbinder werden für Abhängungen, Höhenanpassungen, Verlängerungen und strukturierte Befestigungspunkte eingesetzt. Sie sind besonders wichtig bei Deckenmontage, Trassenaufbauten und variablen Aufbauhöhen.
Rohrschellen verzinkt, Rohrschellen Edelstahl und Rohrschellen Hochvakuum sichern Rohrleitungen je nach Rohrsystem, Umgebung und Ø-Bereich. Die Auswahl richtet sich nach Material, Belastung, Korrosionsanforderung, Rohr-Ø und Anlagenaufbau.

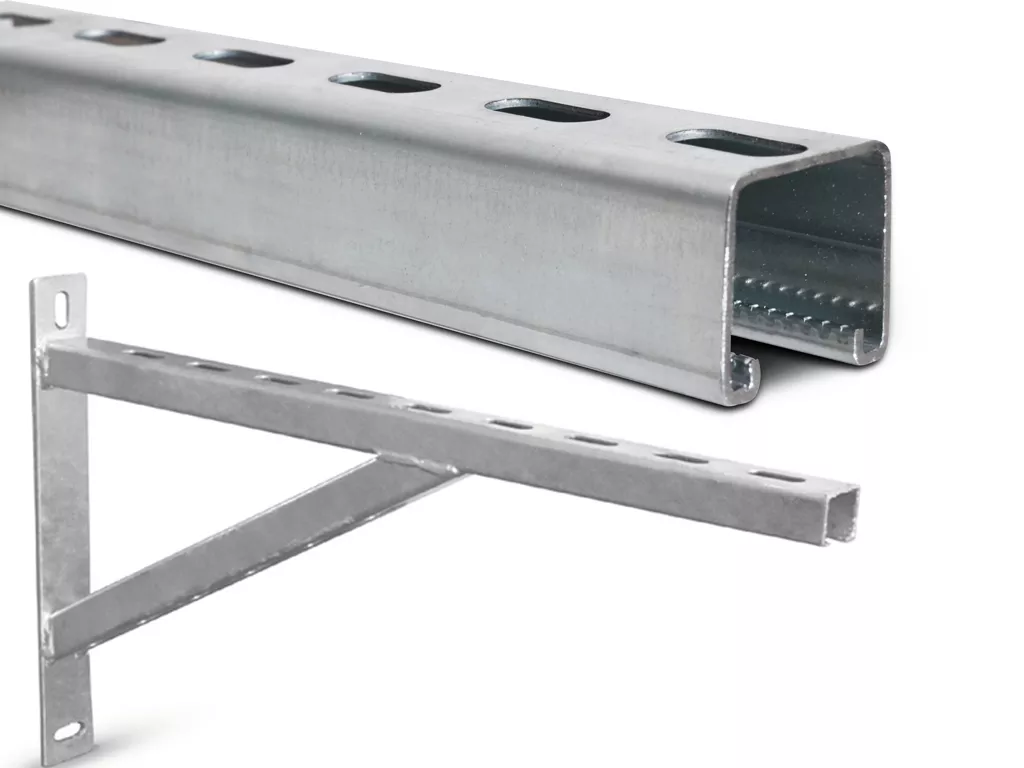

Winkel, Konsolen und Kanalabstützungen unterstützen tragende Montagepunkte, Wandbefestigungen, Abstützungen und Konstruktionen für Kanäle, Rohrtrassen oder Anlagenkomponenten.
Klebebänder, Dichtbänder und Isolierbänder sowie Kleb- und Dichtstoffe, Schäume, Sprays und Reiniger ergänzen die mechanische Montage dort, wo Abdichtung, Vorbereitung, Nacharbeit oder Schutz von Kontaktstellen erforderlich ist.
Dübel, Anker und Betonschrauben verbinden das Montagesystem mit dem Baukörper. Sie müssen immer zum Untergrund, zur Last, zur Einbaulage und zur Befestigungsaufgabe passen.
Schrauben, Muttern, Scheiben und Kleinteile übernehmen die Detailverbindung innerhalb des Montageaufbaus. Gerade bei Nachrüstung, Umbau und Service entscheiden passende Kleinteile oft darüber, ob eine Montage sauber und spannungsfrei umgesetzt werden kann.
Abhängungen, Drahtseile und Trägerklemmen werden benötigt, wenn Leitungen, Kanäle oder Komponenten von Decken, Stahlbau oder bestehenden Tragstrukturen abgehängt oder abgestützt werden sollen.
Schwingungsdämpfer und Dämmung unterstützen die Reduktion von Schwingungs- und Geräuschübertragung. Sie ersetzen keine tragfähige Befestigung, können aber an geeigneten Kontaktstellen die Betriebsruhe verbessern.
Schlauchschellen und Schlauchbriden sowie Kabelbinder und Kabelbefestigung sind ergänzend wichtig, wenn flexible Leitungen, Kabel, Schläuche oder Nebenkomponenten sauber geführt und befestigt werden müssen.
Typische Einsatzbereiche
Montagematerial wird überall dort benötigt, wo Absauganlagen, Rohrsysteme, Hochvakuumleitungen, Schläuche, Kanäle oder technische Komponenten fest installiert werden. Typische Einsatzbereiche sind Werkstätten, Produktionshallen, Maschinenumfelder, Schleif- und Schweissarbeitsplätze, Lagerbereiche, Technikräume und bestehende Anlagen, die erweitert oder nachgerüstet werden.
Bei Haupt- und Nebenleitungen geht es vor allem um tragfähige Rohrschellen, saubere Abstände, spannungsfreie Ausrichtung und ausreichend Montagezugang. Bei Schlauchleitungen stehen dagegen Bewegungsanteile, Klemmung, Dichtheit, Zugentlastung und die mechanische Entlastung von Übergängen im Vordergrund.
Bei Deckenmontagen sind Abhängungen, Gewindestangen, Trägerklemmen und geeignete Befestigungsmittel besonders relevant. Bei Wandmontagen sind Konsolen, Winkel, Grundplatten, Dübel und Anker entscheidend. Bei vibrierenden Komponenten oder schallkritischen Bereichen können Schwingungsdämpfer und Dämmung die Installation ergänzen.
Auswahl und Auslegung
Die Auswahl beginnt mit der Einbausituation: Wird an Wand, Decke, Boden, Stahlträger, Beton oder bestehender Konstruktion montiert? Danach folgen Rohr-Ø, Gewicht, Material, Leitungslänge, Anzahl der Formteile, Bogenführung, Schwingung, Temperatur, Korrosionsbelastung und Zugänglichkeit.
Befestigungspunkte sollten so gesetzt werden, dass Rohrleitungen nicht durchhängen, nicht auf Kupplungen oder Formteilen lasten und nicht durch Zwangslagen verspannt werden. Besonders bei Bögen, Abzweigern, Teleskoprohren, Maschinenanschlüssen und Übergängen ist ein sauberer Lastabtrag wichtig.
Rohrschellen müssen zum Rohrsystem passen. Verzinkte Rohrschellen sind für klassische verzinkte Rohrleitungen relevant, Edelstahl-Rohrschellen für entsprechend ausgeführte Systeme oder korrosionsbeanspruchtere Umgebungen, Hochvakuum-Rohrschellen für kleinere Hochvakuumleitungen im passenden Ø-Bereich.
Befestigungsmittel wie Dübel, Anker und Betonschrauben dürfen nicht nur nach Gewinde oder Durchmesser ausgewählt werden. Entscheidend sind Untergrund, Last, Randabstand, Einbautiefe, Montageposition, Zug- und Querkräfte sowie die Frage, ob die Konstruktion später nachjustiert oder erweitert werden muss.
Für eine saubere Gesamtlösung sollten tragende Befestigung, Dichtung, Dämmung, Schlauchklemmung und Kabel- oder Leitungsführung gemeinsam betrachtet werden. So lassen sich Fehlkäufe vermeiden und die Installation bleibt im Betrieb übersichtlich, sicher und servicefreundlich.
Montage, Integration und Praxis
Vor der Montage sollten Leitungsverlauf, Befestigungspunkte, Durchbrüche, Wartungszugänge, Kollisionsbereiche und spätere Erweiterungsmöglichkeiten geprüft werden. Eine klare Vorplanung verhindert provisorische Halterungen, ungünstige Rohrwege und nachträgliche Demontagen.
Rohrleitungen sollten spannungsarm montiert werden. Rohrschellen, Abhängungen und Konsolen müssen die Leitung führen und tragen, ohne Verbindungen zu verdrehen oder Übergänge unter Zug zu setzen. Flexible Schläuche benötigen zusätzlich eine saubere Klemmung und dürfen nicht als tragendes Element missbraucht werden.
Dichtbänder, Kleb- und Dichtstoffe, Schäume, Reiniger und Isoliermaterial sollten nur dort eingesetzt werden, wo sie zur technischen Aufgabe passen. Mechanische Stabilität muss durch geeignete Befestigungsteile hergestellt werden; Dicht- und Klebstoffe ersetzen keine tragfähige Konstruktion.
Nach der Montage sollten Befestigungssitz, Rohrschellen, Abstände, Lastverteilung, Dichtstellen, Schlauchanschlüsse, Kabelbefestigungen, Schwingungsübertragung und Wartungszugang kontrolliert werden. Bei Anlagen mit Vibrationen, Umbauten oder wechselnden Lasten sind regelmässige Sichtprüfungen sinnvoll.
Beratung zu Montagematerial
Montagematerial sollte nicht isoliert nach Einzelteilen ausgewählt werden. Entscheidend ist, wie Rohrsystem, Leitungsführung, Untergrund, Lasten, Schwingungen, Schlauchanschlüsse, Dichtung und Wartungszugang im realen Aufbau zusammenwirken.
Für eine technische Anfrage sind Rohr-Ø, Rohrsystem, Leitungsverlauf, Montageort, Befestigungsuntergrund, geplante Abhängung oder Wandmontage, besondere Lastpunkte, Umgebungseinflüsse, vorhandene Komponenten sowie Fotos oder Skizzen der Einbausituation hilfreich.
FAQ – Häufige Fragen zu Montagematerial
Wofür wird Montagematerial in Absauganlagen benötigt?
Montagematerial wird benötigt, um Rohrleitungen, Schläuche, Formteile, Ventilatoren, Konsolen und weitere Komponenten stabil zu befestigen, sauber zu führen und für Wartung zugänglich zu halten.
Welche Produktgruppen gehören zum Montagematerial?
Zum Montagematerial gehören Grundplatten, Gewindestangen, Rohrschellen, Winkel, Konsolen, Dichtbänder, Kleb- und Dichtstoffe, Dübel, Anker, Schrauben, Abhängungen, Schwingungsdämpfer, Schlauchschellen und Kabelbefestigungen.
Wie wähle ich passendes Montagematerial aus?
Die Auswahl richtet sich nach Rohr-Ø, Gewicht, Leitungsführung, Untergrund, Montageart, Umgebung, Vibrationen, Dichtheitsanforderung und Wartungszugang. Einzelteile sollten immer als Montagesystem betrachtet werden.
Welche Rolle spielt der Befestigungsuntergrund?
Der Befestigungsuntergrund bestimmt, welche Dübel, Anker, Schrauben oder Klemmen geeignet sind. Beton, Stahlbau, Mauerwerk, Holz oder bestehende Tragkonstruktionen stellen unterschiedliche Anforderungen an die Befestigung.
Was ist bei Rohrschellen wichtig?
Rohrschellen müssen zum Rohr-Ø, Rohrsystem, Material, Gewicht und Einsatzbereich passen. Sie sollen die Leitung führen und tragen, ohne das Rohrnetz zu verspannen oder Verbindungen unnötig zu belasten.
Wann werden Grundplatten benötigt?
Grundplatten werden benötigt, wenn Lasten definiert in Boden, Wand oder Tragstruktur eingeleitet werden sollen. Sie schaffen stabile Montagepunkte für Aufbau-, Abstütz- oder Befestigungskonstruktionen.
Wann sind Gewindestangen und Verbinder sinnvoll?
Gewindestangen und Verbinder sind sinnvoll bei Abhängungen, Höhenanpassungen, Deckenmontagen und variablen Aufbauhöhen. Sie müssen zur Last, Befestigung und Einbausituation passen.
Wann sind Abhängungen, Drahtseile und Trägerklemmen relevant?
Sie sind relevant, wenn Leitungen, Kanäle oder Komponenten von Decken, Stahlträgern oder bestehenden Tragstrukturen abgehängt oder abgestützt werden sollen. Wichtig sind Lastführung, Klemmbereich und Zugänglichkeit.
Wann sind Schwingungsdämpfer und Dämmung sinnvoll?
Schwingungsdämpfer und Dämmung sind sinnvoll, wenn Vibrationen oder Geräusche an Kontaktstellen reduziert werden sollen. Sie verbessern die Entkopplung, ersetzen aber keine tragfähige Befestigung.
Wann werden Dichtbänder, Klebebänder und Dichtstoffe benötigt?
Dichtbänder, Klebebänder und Dichtstoffe werden benötigt, wenn Kontaktstellen, Übergänge oder Anschlussbereiche abgedichtet, geschützt oder vorbereitet werden sollen. Sie ersetzen keine mechanisch tragfähige Verbindung.
Was ist bei Dübeln, Ankern und Betonschrauben wichtig?
Wichtig sind Untergrund, Last, Randabstand, Einbautiefe, Montageposition und Belastungsrichtung. Die Befestigung muss zur tragenden Struktur und zur realen Einbausituation passen.
Was ist bei Schlauchschellen und Schlauchbriden wichtig?
Schlauchschellen und Schlauchbriden müssen zu Schlauch-Ø, Schlauchwandung, Spirale, Anschlussstutzen, Medium und mechanischer Belastung passen. Sie sollen dicht klemmen, ohne den Schlauch zu beschädigen.
Wie verhindert man Spannungen im Rohrnetz?
Spannungen werden reduziert, wenn Rohrschellen, Abhängungen und Konsolen korrekt positioniert sind und Rohrleitungen nicht gezogen, gedrückt oder verdreht werden. Besonders Übergänge und Formteile müssen spannungsarm sitzen.
Wie oft müssen Rohrleitungen abgestützt werden?
Der passende Abstand hängt von Rohr-Ø, Material, Gewicht, Leitungsführung, Formteilen und Einbausituation ab. Befestigungspunkte sollten so gesetzt werden, dass Leitungen nicht durchhängen und Verbindungen nicht überlastet werden.
Kann Montagematerial nachträglich ergänzt werden?
Ja, Montagematerial kann häufig nachträglich ergänzt werden, etwa bei Erweiterungen, zusätzlichen Leitungen oder Stabilisierung bestehender Installationen. Wichtig sind sichere Lastabtragung, Zugänglichkeit und spannungsfreie Einbindung.
Was sollte nach der Montage kontrolliert werden?
Nach der Montage sollten Befestigungssitz, Rohrschellen, Abstände, Lastverteilung, Dichtstellen, Schlauchanschlüsse, Kabelbefestigungen, Schwingungsübertragung und Wartungszugang kontrolliert werden.
Welche Angaben helfen bei einer technischen Anfrage?
Hilfreich sind Rohr-Ø, Rohrsystem, Leitungsverlauf, Montageort, Befestigungsuntergrund, geplante Abhängung oder Wandmontage, besondere Lastpunkte, Umgebungseinflüsse, vorhandene Komponenten sowie Fotos oder Skizzen der Einbausituation.
