Anschlussflansch Edelstahl Ø 200 mm – hygienischer Übergang zum Rohrsystem Runder Edelstahl-Flansch für den dichten, reinigungsfreundlichen Anschluss von Absaugarmen/Saughauben auf Leitungen mit Nenn-Ø 200 mm. Glatte Oberflächen erleichtern die Pflege in sensiblen Bereichen. Vorteile Langlebiger, lecksicherer Anschluss mit geringem Druckverlust – ideal für Lebensmittel, Pharma und Labor. Technische Daten (erweitert) BauformRundflansch für Rohrleitungsanschluss Nenn-Ø200 mm MaterialEdelstahl VerbindungAnbindung ans Rohrnetz über geeignete Rohrverbindungen Einsatzbereiche Hygienischer Übergang zwischen Hauben/Armen und dem verzinkten Rohrsystem in Produktions- und Laborumgebungen. Montage & Hinweise Flansch spannungsfrei ausrichten und verschrauben; bei Bedarf Dichtung einsetzen. Leitungswege strömungsgünstig planen. Kompatibilität & Zubehör Kompatibel mit Edelstahl-Absaugarmen Ø 200 mm; kombinierbar mit passendem Montagematerial. Beratung Wir unterstützen bei Bohrbild, Dichtungsauswahl und Integration ins bestehende Rohrnetz. FAQ – Häufige Fragen Benötige ich eine Flanschdichtung? Empfohlen bei hohen Dichtheitsanforderungen oder hohem Unterdruck. Ist der Flansch wiederverwendbar? Ja, bei sachgerechter Demontage kann er umgesetzt werden. Anbindung an Edelstahl-/Kunststoffrohre möglich? Ja, mit geeigneten Verbindern – wir beraten zur passenden Lösung.

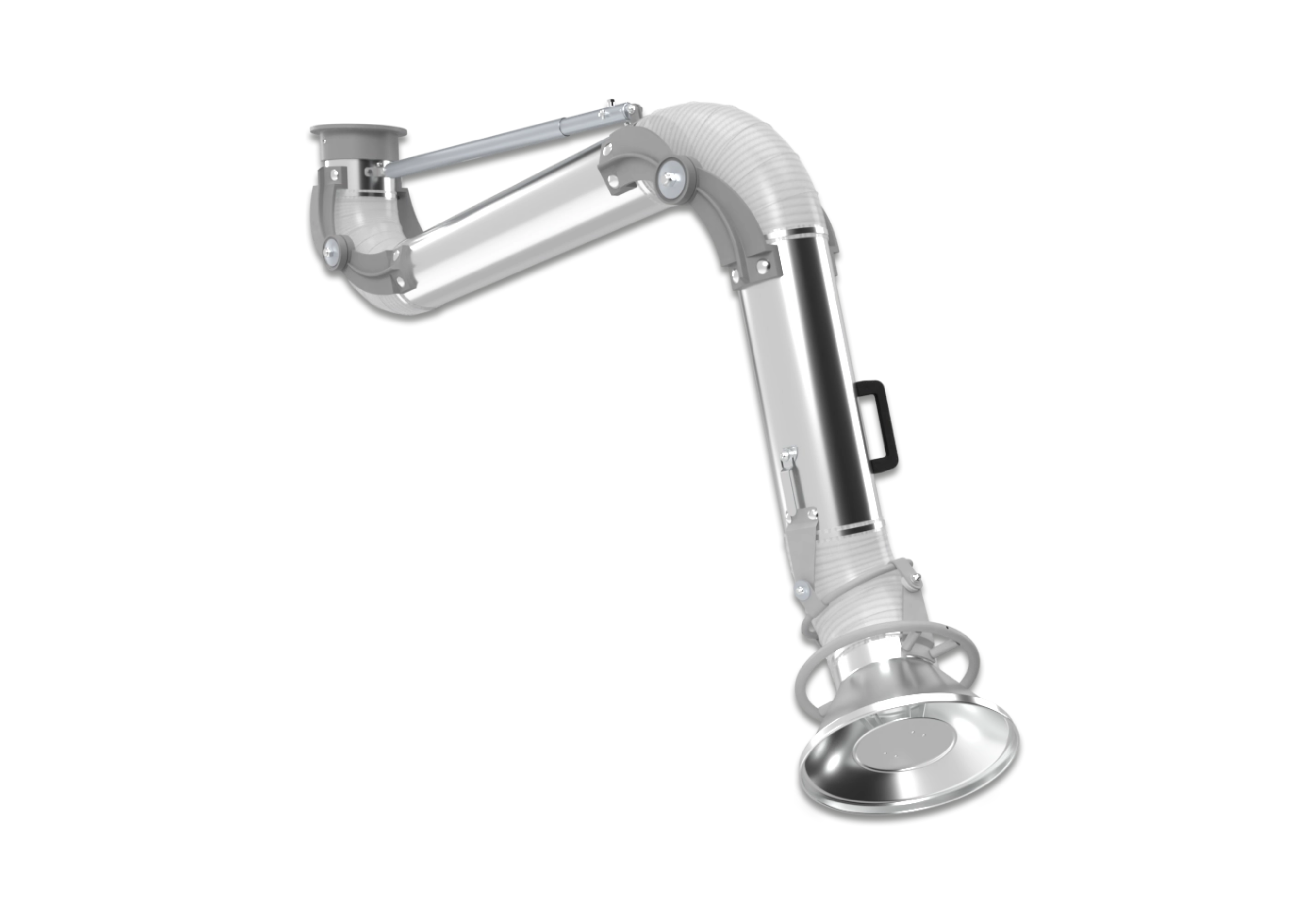

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 1.5 m (Rohr-Ø 75 mm, Saughaube Ø 160 mm) Kompakter Hygiene-Absaugarm für punktgenaues Erfassen auf engem Raum. Edelstahl sorgt für Korrosionsschutz, der transparente PUR-Flexschlauch ist leicht, sehr beweglich und verschleißarm – ideal bei häufigem Verstellen der Haube. Vorteile Sehr leichte, flexible Führung durch PUR-Schlauch, robuste Edelstahlkomponenten und eine ergonomische Ø 160 mm-Haube für hohen Einfanggrad direkt an der Quelle. Technische Daten (erweitert) BauformHängemontage, selbsttragender Arm Rohr-/Schlauch-Ø75 mm Reichweite1.5 m SaughaubeØ 160 mm, Rundum-Griff, Einlass-Sieb MaterialienEdelstahl-Gestänge, PUR-Flexschlauch (abriebarm, transparent) Empf. Volumenstromca. 250–500 m³/h (prozessabhängig) Einsatzbereiche Labor, Feinmechanik, Elektronik, Lebensmittel/Pharma – überall dort, wo eine korrosionsfeste, leicht zu führende Erfassung mit kleinen Durchmessern benötigt wird. Montage & Hinweise Aufhängung an Konsole/Decke. Strömungsgünstiger Anschluss an das verzinkte Rohrsystem über passende Rohrverbindungen. Haube wenige Zentimeter vor der Emissionsquelle positionieren. Kompatibilität & Zubehör Kombinierbar mit Absperrschiebern zur Luftmengenregelung sowie geeignetem Montagematerial. Beratung Wir unterstützen bei Auslegung, Einbauhöhe und Auswahl des geeigneten Schlauch-/Haubentyps. FAQ – Häufige Fragen Warum PUR-Flexschlauch? Sehr flexibel, abriebarm und transparent – der Förderstrom bleibt sichtbar, enge Radien sind leichter möglich. Eignet sich der Arm für häufiges Verstellen? Ja, die Kombination aus leichtem Schlauch und stabiler Kinematik ist für wiederholte Positionswechsel ausgelegt. Welche Luftmenge ist sinnvoll? Bei Ø 75 mm hat sich ca. 250–500 m³/h bewährt; die genaue Auslegung ist prozessabhängig.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 1.5 m (Rohr-Ø 100 mm, Saughaube Ø 200 mm) Kompakte Hygiene-Ausführung mit sehr leichter Führung. Edelstahl sorgt für Korrosionsbeständigkeit, der transparente PUR-Flexschlauch ermöglicht enge Biegeradien und eine präzise Positionierung der Haube direkt an der Quelle. Vorteile Hohe Beweglichkeit bei kleiner Baugröße, robuste Industriequalität und eine ergonomische Ø 200 mm-Haube für effizientes Erfassen selbst bei wechselnden Bearbeitungspunkten. Technische Daten (erweitert) BauformHängemontage, selbsttragender Arm Rohr-/Schlauch-Ø100 mm Reichweite1.5 m SaughaubeØ 200 mm, Rundum-Griff, Einlass-Sieb MaterialienEdelstahl-Gestänge, PUR-Flexschlauch (transparent, abriebarm) Empf. Volumenstromca. 500–1 000 m³/h (prozessabhängig) Einsatzbereiche Labor, Feinmechanik, Elektronik, Pharma/Lebensmittel sowie Fertigungsplätze mit häufigen Reinigungszyklen. Montage & Hinweise Aufhängung an tragfähiger Konsole; strömungsgünstiger Anschluss an das Rohrsystem über passende Rohrverbindungen. Haube wenige Zentimeter vor der Emissionsquelle führen. Kompatibilität & Zubehör Kombinierbar mit Absperrschiebern zur Luftmengenregelung und geeignetem Montagematerial. Beratung Wir unterstützen bei Auslegung, Einbauhöhe und Auswahl der passenden Haube. FAQ – Häufige Fragen Warum PUR-Flexschlauch? Er ist leicht, flexibel und abriebarm; enge Radien und häufige Positionswechsel gelingen mühelos. Welche Luftmenge ist sinnvoll? Bei Ø 100 mm bewährt sich ca. 500–1 000 m³/h, abhängig von Prozess und Leitungslängen. Ist die Haube austauschbar? Alternativhauben und Zubehör sind projektspezifisch verfügbar – bitte anfragen.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 2 m (Rohr-Ø 100 mm, Saughaube Ø 200 mm) Hängende 2-m-Variante mit großem Aktionsradius. Edelstahl im Innenbereich bietet Hygiene und Langlebigkeit; der PUR-Schlauch erleichtert die genaue Ausrichtung der Haube an unterschiedlichen Arbeitsplätzen. Vorteile Mehr Reichweite bei sehr leichter Handhabung, korrosionsbeständige Komponenten und konstante Erfassungseffizienz an der Quelle. Technische Daten (erweitert) BauformHängemontage, selbsttragender Arm Rohr-/Schlauch-Ø100 mm Reichweite2 m SaughaubeØ 200 mm MaterialienEdelstahl-Gestänge, PUR-Flexschlauch Empf. Volumenstromca. 500–1 000 m³/h Einsatzbereiche Werkbänke, Prüfstände und Laborbereiche mit variabler Quellenposition. Montage & Hinweise Konsole tragfähig verankern und Schwenkbereich freihalten. Anschluss an das Rohrnetz über geeignete Verbindungen. Kompatibilität & Zubehör Optional Absperrschieber; Montagesets verfügbar (Montagematerial). Beratung Wir dimensionieren Luftmenge, Einbauhöhe und Parkzonen passend zu Ihrem Prozess. FAQ – Häufige Fragen Wie nahe an die Quelle? Wenige Zentimeter reichen, um den Einfanggrad stark zu erhöhen und Luftmenge zu sparen. Ist eine Drosselklappe sinnvoll? Ja, zur lokalen Regelung. Alternativ kann anlagenseitig geregelt werden. Reinigung und Pflege? Haube und Einlass-Sieb regelmäßig säubern; Intervalle nach Staub/Aerosollast.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 2.5 m (Rohr-Ø 100 mm, Saughaube Ø 200 mm) Maximale Reichweite in der 100-mm-Klasse. Edelstahl und PUR-Schlauch gewährleisten Hygiene, Flexibilität und eine dauerhaft leichte, positionsstabile Führung der Haube. Vorteile Sehr großer Arbeitsbereich bei geringem Bedienaufwand, korrosionsbeständige Innenbauteile und effiziente Erfassung direkt an der Emissionsquelle. Technische Daten (erweitert) BauformHängemontage, selbsttragender Arm Rohr-/Schlauch-Ø100 mm Reichweite2.5 m SaughaubeØ 200 mm MaterialienEdelstahl-Gestänge, PUR-Flexschlauch Empf. Volumenstromca. 500–1 000 m³/h Einsatzbereiche Große Werkbänke, Fertigungslinien und Montageplätze mit weit verteilten Erfassungspunkten. Montage & Hinweise Tragfähigkeit der Unterkonstruktion prüfen; Parkzone einplanen. Strömungsgünstige Anbindung an das Rohrsystem via Rohrverbindungen. Kompatibilität & Zubehör Kombinierbar mit Absperrschiebern und geeignetem Montagematerial. Beratung Wir prüfen Einbauhöhe, Statik und Leitungsführung für lange Radien. FAQ – Häufige Fragen Bleibt die Position stabil? Ja, die Kinematik ist für große Radien und häufiges Verstellen ausgelegt. Temperaturgrenzen? Schlauchabhängig; bei höheren Temperaturen geeignete Schlauchmaterialien wählen. Kann ich die Haube wechseln? Alternative Hauben sind auf Anfrage verfügbar.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 2 m (Rohr-Ø 125 mm, Saughaube Ø 250 mm) Hygienische, leichtgängige 125-mm-Ausführung mit PUR-Flexschlauch für präzises Erfassen direkt an der Quelle. Die Gelenke aus eloxiertem Aluminiumguss kombinieren geringes Gewicht mit hoher Stabilität und halten die Haubenposition zuverlässig. Vorteile Sehr gute Beweglichkeit, korrosionsbeständige Komponenten und eine ergonomische Ø 250 mm-Haube für hohen Einfanggrad bei moderatem Luftbedarf – ideal für Arbeitsplätze mit häufigen Positionswechseln. Technische Daten (erweitert) BauformHängemontage, selbsttragender Arm Rohr-/Schlauch-Ø125 mm, PUR-Flexschlauch (transparent, abriebarm) Reichweite2 m SaughaubeØ 250 mm, Rundum-Griff, Einlass-Sieb GelenkeEloxierter Aluminiumguss Empf. Volumenstromca. 900–1 600 m³/h (prozessabhängig) Einsatzbereiche Labor, Feinmechanik, Elektronik, Lebensmittel/Pharma sowie Arbeitsplätze mit regelmäßigen Reinigungszyklen. Montage & Hinweise Aufhängung an tragfähiger Konsole; strömungsgünstiger Anschluss an das Rohrsystem über passende Rohrverbindungen. Haube stets wenige Zentimeter vor der Emissionsquelle positionieren. Kompatibilität & Zubehör Kombinierbar mit Absperrschiebern zur Luftmengenregelung und geeignetem Montagematerial. Beratung Wir unterstützen bei Luftmengen­auslegung, Einbauhöhe und Haubenwahl. FAQ – Häufige Fragen Warum PUR-Flexschlauch bei Ø 125 mm? Er ist leicht, sehr flexibel und erlaubt enge Radien; so bleibt die Bedienung auch bei langen Schwenkwegen komfortabel. Wie wirkt sich die Hauben­distanz aus? Je näher an der Quelle, desto höher der Einfanggrad und desto geringer die notwendige Luftmenge. Ist eine Drosselklappe erforderlich? Optional sinnvoll; alternativ kann die Regelung anlagenseitig erfolgen.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 2.5 m (Rohr-Ø 125 mm, Saughaube Ø 250 mm) Erweiterte Reichweite für größere Arbeitszonen. Eloxierte Aluminiumguss-Gelenke sorgen für leichtgängige, positionsstabile Bewegung; PUR-Schlauch und Edelstahlkomponenten sind hygienisch und korrosionsbeständig. Vorteile Großer Aktionsradius bei geringem Bedienaufwand, zuverlässige Positionstreue und effiziente Erfassung direkt am Entstehungsort. Technische Daten (erweitert) BauformHängemontage, selbsttragender Arm Rohr-/Schlauch-Ø125 mm, PUR-Flexschlauch Reichweite2.5 m SaughaubeØ 250 mm GelenkeEloxierter Aluminiumguss Empf. Volumenstromca. 900–1 600 m³/h Einsatzbereiche Große Werkbänke, Fertigungslinien und Laborbereiche mit wechselnden Erfassungspunkten. Montage & Hinweise Konsole tragfähig verankern; Schwenkbereich freihalten. Anschluss an das Rohrnetz über geeignete Verbindungen. Kompatibilität & Zubehör Optional Absperrschieber; Montagesets verfügbar (Montagematerial). Beratung Wir dimensionieren Luftmenge, Einbauhöhe und Parkzonen passend zu Ihrem Prozess. FAQ – Häufige Fragen Bleibt die gewählte Position stabil? Ja, die Aluminiumguss-Gelenke sind für häufiges Verstellen und stabile Endlagen ausgelegt. Wie oft reinigen? Haube und Einlass-Sieb regelmäßig säubern; Intervalle nach Staub/Aerosollast festlegen. Temperaturgrenzen? Schlauchabhängig; für höhere Temperaturen geeignete PUR-Varianten wählen.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 3 m (Rohr-Ø 125 mm, Saughaube Ø 250 mm) – Gelenke aus eloxiertem Aluminiumguss Hygienische, leichtgängige 125-mm-Ausführung für große Arbeitsbereiche. Der transparente PUR-Flexschlauch ermöglicht enge Radien und sehr präzises Positionieren; die eloxierten Aluminiumguss-Gelenke halten die Haube stabil an der Emissionsquelle. Edelstahlkomponenten sind korrosionsbeständig und reinigungsfreundlich – ideal für sensible Umgebungen. Vorteile Sehr großer Aktionsradius bei geringer Bedienkraft, langlebige Kinematik mit positionsstabilen Gelenken und hohe Erfassungseffizienz dank Ø 250 mm-Haube direkt an der Quelle. Technische Daten (erweitert) BauformSelbsttragender Absaugarm, hängende Montage Rohr-/Schlauch-Ø125 mm, PUR-Flexschlauch (transparent, abriebarm) Reichweite3 m SaughaubeØ 250 mm, Rundum-Griff, Einlass-Sieb GelenkeEloxierter Aluminiumguss (leicht, korrosionsbeständig) Empf. Volumenstromca. 900–1 600 m³/h (prozessabhängig) Einsatzbereiche Labor, Elektronik/Feinmechanik, Lebensmittel & Pharma sowie Fertigungsplätze mit häufigen Reinigungszyklen und wechselnden Erfassungspunkten. Montage & Hinweise Aufhängung an tragfähiger Konsole; strömungsgünstiger Anschluss an das verzinkte Rohrsystem über passende Rohrverbindungen. Die Haube wenige Zentimeter vor der Emissionsquelle positionieren; Parkzone für den Arm vorsehen. Kompatibilität & Zubehör Kombinierbar mit Absperrschiebern zur lokalen Luftmengenregelung und geeignetem Montagematerial. Beratung Wir unterstützen bei Luftmengen-Auslegung, Einbauhöhe, Konsolenwahl und hygienegerechter Integration in Ihr Rohrnetz. FAQ – Häufige Fragen Warum PUR-Flexschlauch in dieser Größe? Er reduziert das Gewicht am bewegten Teil, erlaubt enge Biegeradien und erleichtert häufige Positionswechsel – ideal bei 3 m Reichweite. Wie nahe soll die Haube an der Quelle stehen? So nah wie möglich (einige Zentimeter). Das erhöht den Einfanggrad und senkt die notwendige Luftmenge. Ist eine Drosselklappe erforderlich? Optional sinnvoll zur Feinregelung. Alternativ kann anlagenseitig geregelt werden; wir beraten zur passenden Lösung.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 2 m (Rohr-Ø 160 mm, Saughaube Ø 315 mm) – Gelenke aus eloxiertem Aluminiumguss Hygienische 160-mm-Ausführung für präzises Erfassen direkt an der Quelle. Der transparente PUR-Flexschlauch ist leicht und sehr beweglich; eloxierte Aluminiumguss-Gelenke halten die Haube positionsstabil. Edelstahlkomponenten sind korrosionsbeständig und reinigungsfreundlich – ideal für sensible Umgebungen. Vorteile Sehr leichte, flexible Führung bei hoher Stabilität, geringer Bedienkraft und effizienter Erfassung mit Ø 315 mm-Haube – ausgelegt für häufiges Verstellen im täglichen Betrieb. Technische Daten (erweitert) BauformSelbsttragender Absaugarm, hängende Montage Rohr-/Schlauch-Ø160 mm, PUR-Flexschlauch (transparent, abriebarm) Reichweite2 m SaughaubeØ 315 mm, Rundum-Griff, Einlass-Sieb GelenkeEloxierter Aluminiumguss (leicht, korrosionsbeständig) Empf. Volumenstromca. 1 800–2 800 m³/h (prozessabhängig) Einsatzbereiche Labor, Lebensmittel/Pharma, Feinmechanik und Montageplätze mit regelmäßigen Reinigungszyklen und variablen Erfassungspunkten. Montage & Hinweise Aufhängung an tragfähiger Konsole; strömungsgünstige Anbindung an das verzinkte Rohrsystem über passende Rohrverbindungen. Die Haube wenige Zentimeter vor der Quelle positionieren. Kompatibilität & Zubehör Kombinierbar mit Absperrschiebern zur Luftmengenregelung sowie geeignetem Montagematerial. Beratung Wir unterstützen bei Luftmengen-Auslegung, Konsolenwahl und hygienegerechter Integration in Ihr Rohrnetz. FAQ – Häufige Fragen Warum PUR-Flexschlauch in dieser Größe? Er reduziert die bewegte Masse, erlaubt enge Radien und erleichtert häufige Positionswechsel bei hoher Standzeit. Wie nahe soll die Haube an der Emissionsquelle stehen? So nah wie möglich (einige Zentimeter). Das erhöht den Einfanggrad und senkt die benötigte Luftmenge. Ist eine Drossel-/Absperrklappe notwendig? Optional sinnvoll zur Feinregelung am Arbeitsplatz; alternativ kann anlagenseitig geregelt werden.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 3 m (Rohr-Ø 160 mm, Saughaube Ø 315 mm) – Gelenke aus eloxiertem Aluminiumguss Hängende 3-m-Variante für große Arbeitsbereiche. Die Kombination aus PUR-Flexschlauch und eloxierten Aluminiumguss-Gelenken sorgt für eine leichtgängige, langlebige Kinematik; Edelstahlkomponenten sind korrosionsbeständig und leicht zu reinigen. Vorteile Großer Aktionsradius bei geringer Bedienkraft, stabile Haubenposition und hohe Erfassungseffizienz direkt an der Quelle. Technische Daten (erweitert) BauformSelbsttragender Absaugarm, hängende Montage Rohr-/Schlauch-Ø160 mm, PUR-Flexschlauch Reichweite3 m SaughaubeØ 315 mm GelenkeEloxierter Aluminiumguss Empf. Volumenstromca. 1 800–2 800 m³/h Einsatzbereiche Große Werkbänke, Laborzeilen und Montageinseln mit wechselnden Erfassungspunkten und hohen Hygieneanforderungen. Montage & Hinweise Konsole tragfähig verankern und Schwenkbereich freihalten. Anschluss an das Rohrnetz über geeignete Verbindungen; Parkzone planen. Kompatibilität & Zubehör Optional Absperrschieber; Montagesets verfügbar (Montagematerial). Beratung Wir dimensionieren Luftmenge, Einbauhöhe und Leitungsführung passend zu Ihrem Prozess. FAQ – Häufige Fragen Bleibt die gewählte Position stabil? Ja, die Aluminiumguss-Gelenke sind für häufiges Verstellen und stabile Endlagen ausgelegt. Wie oft reinigen? Haube und Einlass-Sieb regelmäßig säubern; Intervalle richten sich nach Staub-/Aerosollast. Temperaturgrenzen des Schlauchs? Schlauchabhängig; für höhere Temperaturen stehen PUR-Varianten mit erhöhtem Temperaturbereich zur Verfügung.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 4 m (Rohr-Ø 160 mm, Saughaube Ø 315 mm) – Gelenke aus eloxiertem Aluminiumguss Maximaler Aktionsradius in der 160-mm-Klasse. Der PUR-Flexschlauch reduziert die bewegte Masse und ermöglicht enge Radien; eloxierte Aluminiumguss-Gelenke sorgen für eine robuste, leichtgängige Kinematik. Edelstahlteile sind hygienisch und langlebig. Vorteile Sehr großer Arbeitsbereich, komfortable Bedienung und effiziente Erfassung auch an weit entfernten Emissionspunkten – ideal für großflächige Arbeitsplätze. Technische Daten (erweitert) BauformSelbsttragender Absaugarm, hängende Montage Rohr-/Schlauch-Ø160 mm, PUR-Flexschlauch Reichweite4 m SaughaubeØ 315 mm GelenkeEloxierter Aluminiumguss Empf. Volumenstromca. 1 800–2 800 m³/h Einsatzbereiche Großflächige Werkplätze, Fertigungszellen und Laborbereiche mit weit verteilten Erfassungspunkten und hohen Hygieneanforderungen. Montage & Hinweise Tragfähigkeit der Unterkonstruktion prüfen; Parkzone einplanen. Strömungsgünstige Anbindung an das Rohrsystem via Rohrverbindungen. Kompatibilität & Zubehör Kombinierbar mit Absperrschiebern und geeignetem Montagematerial. Beratung Wir prüfen Einbauhöhe, Statik und strömungsgünstige Leitungsführung bei langen Radien. FAQ – Häufige Fragen Ist die Handhabung bei 4 m noch komfortabel? Ja, die Kinematik ist für große Radien und häufiges Verstellen ausgelegt. Welche Pflege ist nötig? Regelmäßige Reinigung der Haube und Sichtprüfung der Verbindungen; Intervalle pro Staublast. Kann die Haube gewechselt werden? Alternativhauben/Zubehör sind projektspezifisch verfügbar – bitte anfragen.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 2 m (Rohr-Ø 200 mm, Saughaube Ø 350 mm) – Gelenke aus eloxiertem Aluminiumguss Hygienische 200-mm-Ausführung für hohe Volumenströme und präzises Erfasssen direkt an der Quelle. Der transparente PUR-Flexschlauch ist leicht und beweglich; eloxierte Aluminiumguss-Gelenke halten die Haube positionsstabil. Edelstahlkomponenten sind korrosionsbeständig und reinigungsfreundlich – ideal für sensible Umgebungen. Vorteile Sehr leichte Führung bei hoher Stabilität, geringer Bedienkraft und effizienter Erfassung mit Ø 350 mm-Haube – ausgelegt für häufiges Verstellen im täglichen Betrieb. Technische Daten (erweitert) BauformSelbsttragender Absaugarm, hängende Montage Rohr-/Schlauch-Ø200 mm, PUR-Flexschlauch (transparent, abriebarm) Reichweite2 m SaughaubeØ 350 mm, Rundum-Griff, Einlass-Sieb GelenkeEloxierter Aluminiumguss (leicht, korrosionsbeständig) Empf. Volumenstromca. 2 500–4 000 m³/h (prozessabhängig) Einsatzbereiche Labor, Lebensmittel/Pharma, Feinmechanik sowie Montageplätze mit regelmäßigen Reinigungszyklen und hohem Luftbedarf. Montage & Hinweise Aufhängung an tragfähiger Konsole; strömungsgünstige Anbindung an das verzinkte Rohrsystem über passende Rohrverbindungen. Haube wenige Zentimeter vor der Emissionsquelle positionieren. Kompatibilität & Zubehör Kombinierbar mit Absperrschiebern zur Luftmengenregelung sowie geeignetem Montagematerial. Beratung Wir unterstützen bei Luftmengen-Auslegung, Konsolenwahl und hygienegerechter Integration in Ihr Rohrnetz. FAQ – Häufige Fragen Warum PUR-Flexschlauch in dieser Größe? Er reduziert die bewegte Masse, erlaubt enge Radien und erleichtert häufige Positionswechsel – bei hoher Standzeit. Wie nahe soll die Haube an der Emissionsquelle stehen? So nah wie möglich (einige Zentimeter). Das erhöht den Einfanggrad und senkt die benötigte Luftmenge. Ist eine Drossel-/Absperrklappe notwendig? Optional sinnvoll zur Feinregelung am Arbeitsplatz; alternativ kann anlagenseitig geregelt werden.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 3 m (Rohr-Ø 200 mm, Saughaube Ø 350 mm) – Gelenke aus eloxiertem Aluminiumguss Hängende 3-m-Variante für große Arbeitsbereiche. Die Kombination aus PUR-Flexschlauch und eloxierten Aluminiumguss-Gelenken sorgt für eine leichtgängige, langlebige Kinematik; Edelstahlkomponenten sind korrosionsbeständig und leicht zu reinigen. Vorteile Großer Aktionsradius bei geringer Bedienkraft, stabile Haubenposition und hohe Erfassungseffizienz direkt an der Quelle. Technische Daten (erweitert) BauformSelbsttragender Absaugarm, hängende Montage Rohr-/Schlauch-Ø200 mm, PUR-Flexschlauch Reichweite3 m SaughaubeØ 350 mm GelenkeEloxierter Aluminiumguss Empf. Volumenstromca. 2 500–4 000 m³/h Einsatzbereiche Große Werkbänke, Laborzeilen und Montageinseln mit wechselnden Erfassungspunkten und hohen Hygieneanforderungen. Montage & Hinweise Konsole tragfähig verankern und Schwenkbereich freihalten. Anschluss an das Rohrnetz über geeignete Verbindungen; Parkzone planen. Kompatibilität & Zubehör Optional Absperrschieber; Montagesets verfügbar (Montagematerial). Beratung Wir dimensionieren Luftmenge, Einbauhöhe und Leitungsführung passend zu Ihrem Prozess. FAQ – Häufige Fragen Bleibt die gewählte Position stabil? Ja, die Aluminiumguss-Gelenke sind für häufiges Verstellen und stabile Endlagen ausgelegt. Wie oft reinigen? Haube und Einlass-Sieb regelmäßig säubern; Intervalle richten sich nach Staub-/Aerosollast. Temperaturgrenzen des Schlauchs? Schlauchabhängig; für höhere Temperaturen stehen PUR-Varianten mit erweitertem Temperaturbereich zur Verfügung.

Absaugarm hängend aus Edelstahl mit PUR-Flexschlauch, Reichweite 4 m (Rohr-Ø 200 mm, Saughaube Ø 350 mm) – Gelenke aus eloxiertem Aluminiumguss Maximaler Aktionsradius in der 200-mm-Klasse. Der PUR-Flexschlauch reduziert die bewegte Masse und ermöglicht enge Radien; eloxierte Aluminiumguss-Gelenke sorgen für eine robuste, leichtgängige Kinematik. Edelstahlteile sind hygienisch und langlebig. Vorteile Sehr großer Arbeitsbereich, komfortable Bedienung und effiziente Erfassung auch an weit entfernten Emissionspunkten – ideal für großflächige Arbeitsplätze. Technische Daten (erweitert) BauformSelbsttragender Absaugarm, hängende Montage Rohr-/Schlauch-Ø200 mm, PUR-Flexschlauch Reichweite4 m SaughaubeØ 350 mm GelenkeEloxierter Aluminiumguss Empf. Volumenstromca. 2 500–4 000 m³/h Einsatzbereiche Großflächige Werkplätze, Fertigungszellen und Laborbereiche mit weit verteilten Erfassungspunkten und hohen Hygieneanforderungen. Montage & Hinweise Tragfähigkeit der Unterkonstruktion prüfen; Parkzone einplanen. Strömungsgünstige Anbindung an das Rohrsystem via Rohrverbindungen. Kompatibilität & Zubehör Kombinierbar mit Absperrschiebern und geeignetem Montagematerial. Beratung Wir prüfen Einbauhöhe, Statik und strömungsgünstige Leitungsführung bei langen Radien. FAQ – Häufige Fragen Ist die Handhabung bei 4 m noch komfortabel? Ja, die Kinematik ist für große Radien und häufiges Verstellen ausgelegt. Welche Pflege ist nötig? Regelmäßige Reinigung der Haube und Sichtprüfung der Verbindungen; Intervalle pro Staublast. Kann die Haube gewechselt werden? Alternativhauben/Zubehör sind projektspezifisch verfügbar – bitte anfragen.
