Absaugarm mit Drosselklappe hängend (Rohr-Ø 100mm, Reichweite 1.5m, Saughaube 200mm)
Produktinformationen "Absaugarm mit Drosselklappe hängend (Rohr-Ø 100mm, Reichweite 1.5m, Saughaube 200mm)"

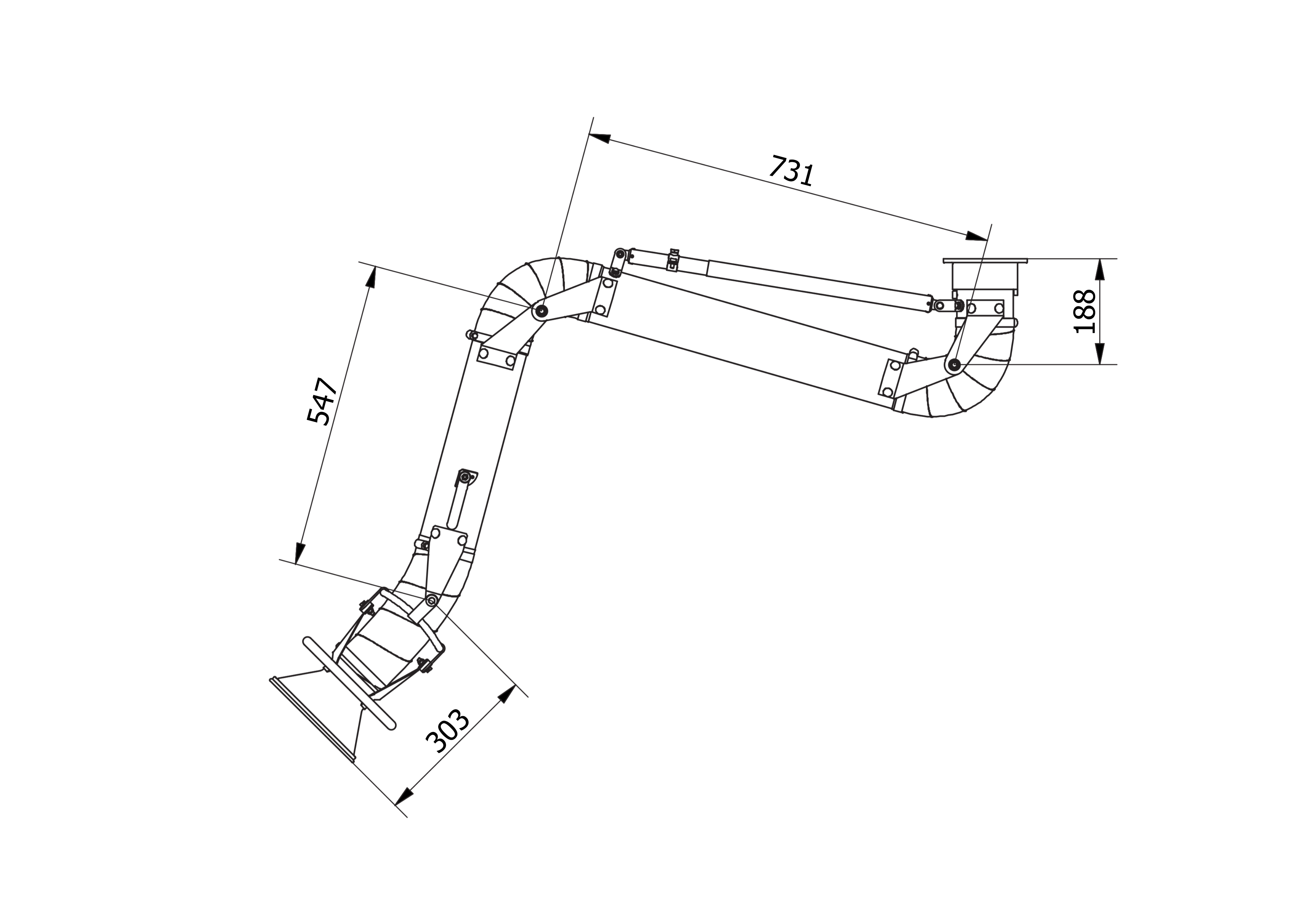

Absaugarm mit Drosselklappe – hängend, Reichweite 1,5 m (Rohr-Ø 100 mm, Saughaube Ø 200 mm)
Selbsttragender Absaugarm für die punktgenaue Erfassung direkt an der Emissionsquelle. Glatte Stahlrohre reduzieren den Druckverlust und Betriebsgeräusche, außenliegende Gelenke erlauben Justagen ohne Unterbruch des Luftstroms. Die integrierte Drosselklappe regelt die Luftmenge präzise an der Haube.
VorteileLeichtgängige, stabile Ausrichtung mit hoher Wiederholgenauigkeit. Die Bauweise minimiert Staubablagerungen im Rohr, ist wartungsfreundlich und für den Dauerbetrieb geeignet. Die Haube mit umlaufendem Griff erleichtert das millimetergenaue Positionieren.
Technische Daten| Bauform | Selbsttragender Absaugarm, hängend |
| Rohr-Ø | 100 mm |
| Reichweite | 1,5 m |
| Saughaube | Ø 200 mm mit umlaufendem Griff |
| Drosselklappe | Integriert |
| Empf. Luftvolumenstrom | 350–550 m³/h |
| Material | Verzinkte Stahlrohre (pulverbeschichtet), Alu-Haube und -Gelenkteile |
| Schläuche | PVC, temperaturbeständig bis 80 °C |
| Bestellhinweis | Montageart hängend, Reichweite 1,5 m, Ø 100 mm; Zubehör bei Bedarf mitbestellen (WS-100, KRC-100) |
Labore, Löt- und Schleifarbeitsplätze, Reparatur- und Ausbildungsplätze sowie allgemeine Punktabsaugungen in Werkstätten – überall dort, wo Emissionen direkt an der Quelle erfasst werden sollen.
Montage & HinweiseHängende Montage an Konsole/Decke; Anschluss an das verzinkte Rohrsystem über Rohrverbindungen. Haube stets nahe an der Quelle führen; Luftmenge über die integrierte Drosselklappe feinregeln.
Kompatibilität & ZubehörEinbindung mit Absperrschiebern und passendem Montagematerial. Empfohlenes Zubehör: Wandhalterung WS-100, Anschlussflansch KRC-100.
BeratungWir unterstützen bei Dimensionierung, Leitungsführung und Auswahl des passenden Zubehörs.
FAQ – Häufige FragenIst eine Drosselklappe enthalten?
Ja, sie ist standardmäßig integriert und erlaubt die präzise Luftmengenregelung.
Welche Luftmenge passt zu Ø 100 mm?
Empfohlen sind 350–550 m³/h, abhängig von Prozess und Leitungsführung.
Wie wird der Arm angeschlossen?
Über Anschlussflansch KRC-100 an das Rohrnetz; die Verbindung erfolgt üblicherweise mit Spann-/Rohrverbindern.
