Absaugarme für Industrie und Handwerk

Absaugarme sind ein zentrales Element der punktuellen Erfassung. Im Unterschied zu einer allgemeinen Raumabsaugung wird die belastete Luft direkt dort aufgenommen, wo sie entsteht. Das reduziert die Ausbreitung von Rauch, Staub oder Dämpfen im Arbeitsbereich und verbessert die Wirksamkeit der Erfassung deutlich.

Für eine saubere Auslegung reicht es nicht, nur die Armlänge zu betrachten. Entscheidend sind immer Medium, Temperatur, Partikel- oder Rauchverhalten, benötigter Volumenstrom, Erfassungshaube, Beweglichkeit im Arbeitsalltag sowie die Einbindung in das bestehende System mit Schläuchen, Rohrverbindungen und gegebenenfalls einer zentralen oder dezentralen Absauganlage.

Rolle und Funktion von Absaugarmen

Absaugarme dienen dazu, Emissionen möglichst quellnah zu erfassen. Das ist besonders wichtig bei Schweissrauch, Lötrauch, Schleifstaub, leichten Prozessstäuben oder Dämpfen, die sich ohne direkte Erfassung rasch im Atembereich der Mitarbeitenden und im Raum verteilen. Ein richtig positionierter Absaugarm verbessert daher nicht nur die Luftqualität, sondern unterstützt auch stabile Prozessbedingungen und einen saubereren Arbeitsplatz.

In der Praxis werden Absaugarme überall dort eingesetzt, wo Erfassungspunkte flexibel erreichbar sein müssen. Sie eignen sich für wechselnde Arbeitspositionen, manuelle Bearbeitung, Einzelarbeitsplätze, Werkbänke oder Maschinen mit lokal begrenzter Emissionsquelle. Je nach Anwendung kann der Arm an eine zentrale Rohrleitung angeschlossen oder mit einem eigenen Gebläse betrieben werden.

Bauarten, Ausführungen und Zubehör

Die Kategorie umfasst Schlauch-Absaugarme in hängender und stehender Ausführung, lackierte Absaugarme für robuste Standardanwendungen sowie Teleskoparme für Arbeitsbereiche mit begrenztem Bewegungsraum oder klar definiertem Erfassungsbereich. Hängende Varianten sind oft sinnvoll, wenn der Arbeitsbereich am Boden frei bleiben soll. Stehende Ausführungen eignen sich dort, wo die Montagegeometrie oder die Bedienung dies begünstigt.

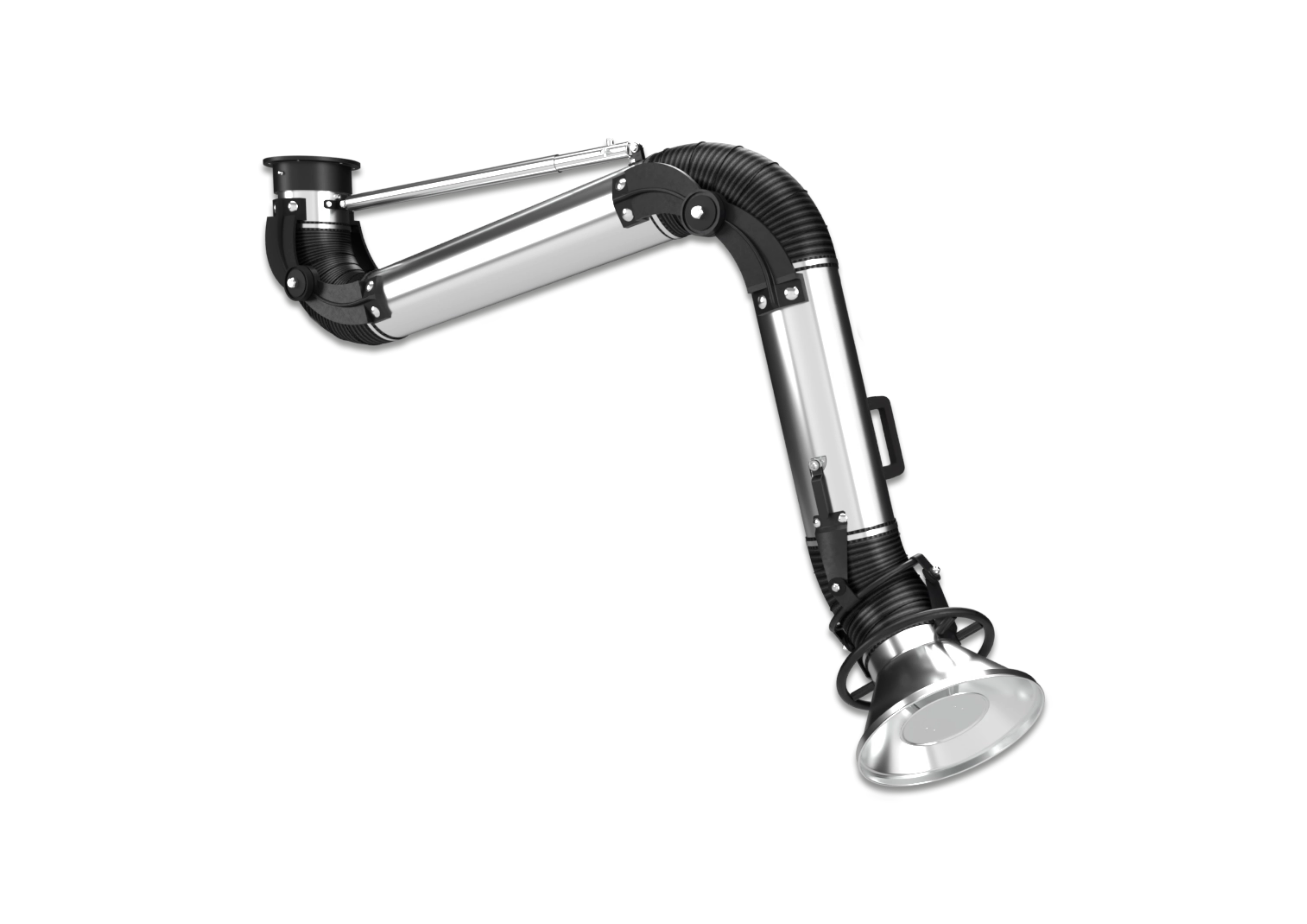

Für anspruchsvollere Umgebungen stehen Edelstahl-Absaugarme in hängender und stehender Ausführung zur Verfügung. Zusätzlich sind Edelstahl-Ausführungen für hygienisch sensible Bereiche erhältlich, in denen Materialbeständigkeit, Reinigbarkeit und prozessgerechte Oberflächen eine wichtige Rolle spielen. Welche Ausführung geeignet ist, hängt immer vom Medium, der Umgebung, den Reinigungsanforderungen und der mechanischen Beanspruchung ab.

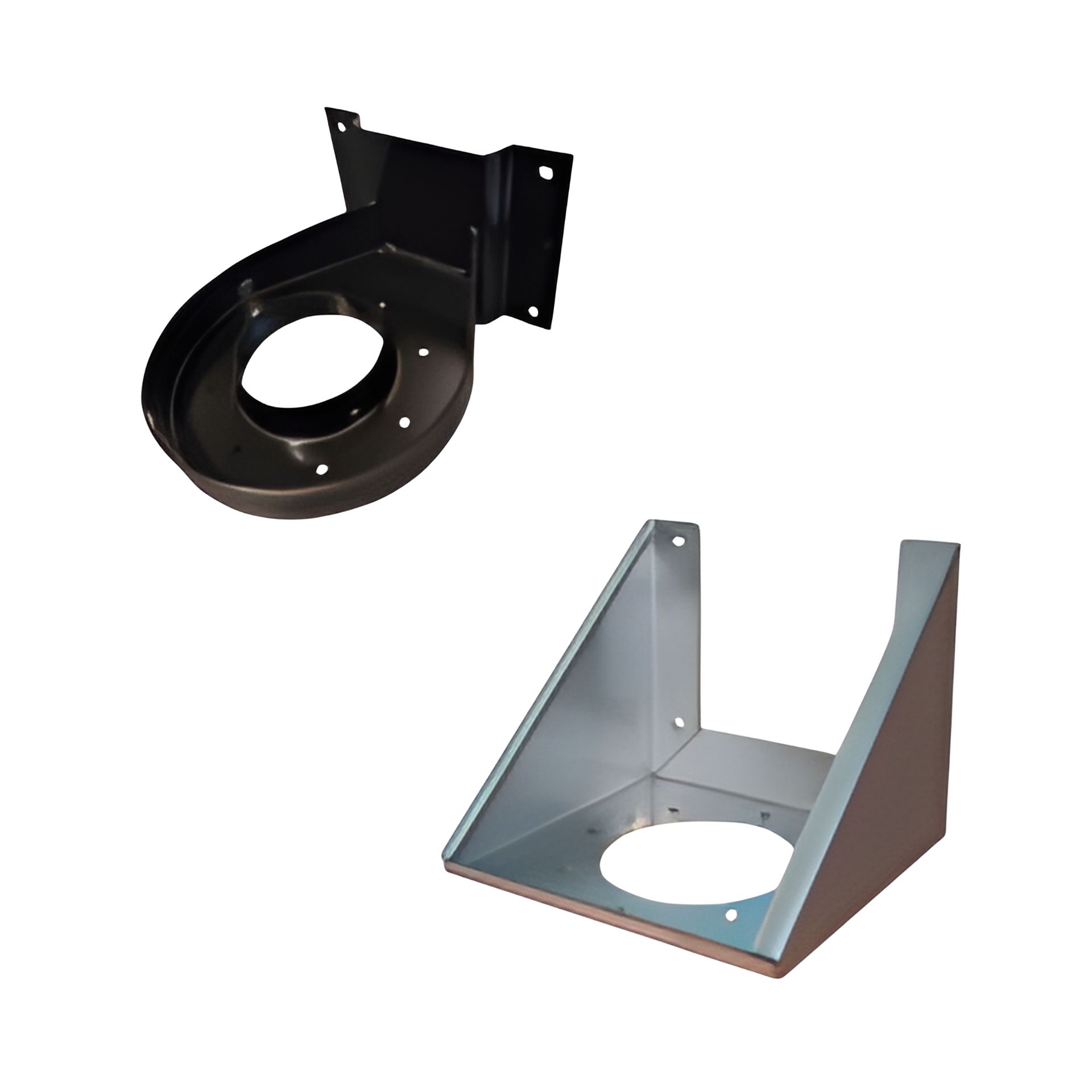

Ergänzt wird das Sortiment durch Ausleger für grössere Reichweiten, Wandhalter und Anschlussflansche für die saubere Montage, Gebläse für dezentrale Lösungen sowie Saugschlitzkanäle für lineare Erfassungsaufgaben. Für explosionsgefährdete Bereiche sind zudem ATEX-Absaugarme, passende Armverlängerungen und ATEX-Wandhalterungen verfügbar.

Wichtig: Eine ATEX-Ausführung ist immer im Zusammenhang mit der gesamten Anlage zu beurteilen. Entscheidend sind Zoneneinteilung, Medium, mögliche Zündquellen, Erdung, Materialwahl und die übrigen Systemkomponenten. Der Absaugarm allein macht ein System nicht automatisch ATEX-tauglich.

Typische Einsatzbereiche

Klassische Einsatzbereiche für Absaugarme sind Schweissarbeitsplätze, Schleif- und Nachbearbeitungsplätze, Lötarbeitsplätze, Labor- und Technikarbeitsplätze sowie viele manuelle Prozesse mit lokal entstehenden Emissionen. Überall dort, wo Mitarbeitende nahe an der Emissionsquelle arbeiten und die Quelle räumlich gut erreichbar ist, ist ein Absaugarm oft eine sehr wirksame Lösung.

Edelstahl- und hygienisch ausgerichtete Ausführungen kommen vor allem dort in Betracht, wo korrosionsbeständige Werkstoffe, gute Reinigbarkeit oder erhöhte Anforderungen an das Umfeld bestehen. Teleskoparme eignen sich besonders für kompaktere Arbeitszonen, bei denen eine definierte Reichweite und eine platzsparende Führung gefragt sind.

Saugschlitzkanäle sind interessant, wenn Emissionen nicht punktförmig, sondern entlang einer Linie oder Arbeitskante entstehen. Dezentrale Lösungen mit Gebläse können sinnvoll sein, wenn kein zentrales Rohrnetz vorhanden ist oder einzelne Arbeitsplätze unabhängig betrieben werden sollen.

Auswahl und Auslegung von Absaugarmen

Bei der Auswahl eines Absaugarmes zählen zuerst die verfahrenstechnischen Grundlagen: Welche Emission entsteht, in welcher Menge, bei welcher Temperatur und mit welchem Strömungsverhalten? Rauch, feiner Staub, heisse Dämpfe oder leichte Partikel stellen unterschiedliche Anforderungen an Erfassung, Material und Leitungsführung. Ebenso wichtig sind Reichweite, Armgeometrie, Positionierbarkeit und die Frage, wie häufig der Arm im Arbeitsalltag verstellt wird.

Auch die Erfassungshaube und der tatsächlich erforderliche Volumenstrom müssen zur Anwendung passen. Ein zu kleiner Arm oder eine ungünstige Haubenposition reduziert die Erfassungswirkung. Ein unnötig grosser Volumenstrom erhöht dagegen Druckverlust, Energiebedarf und Geräuschentwicklung. Deshalb sollte der Absaugarm immer als Teil des Gesamtsystems betrachtet werden.

Zur Auslegung gehören ausserdem Anschlussdurchmesser, Leitungsweg, Druckverluste, die Wahl geeigneter Verbindungen sowie die Abstimmung mit Rohrleitung, Ventilator und Filtertechnik. Besonders bei heissen, aggressiven oder explosionsfähigen Medien ist eine saubere technische Prüfung zwingend.

Montage, Integration und Praxishinweise

Für die Montage sind Tragfähigkeit, Befestigungspunkt, Bewegungsraum und Bedienergonomie entscheidend. Wandhalter, Anschlussflansche und Ausleger müssen so gewählt werden, dass der Arm stabil geführt wird und sich über den gesamten Arbeitsbereich sinnvoll positionieren lässt. Gleichzeitig sollte der Arbeitsplatz frei zugänglich bleiben und der Arm nicht mit Maschinen, Werkstücken oder Verkehrswegen kollidieren.

Bei der Integration in bestehende Systeme ist auf eine strömungsgünstige Anbindung, passende Nennweiten und möglichst saubere Übergänge zu achten. Flexible Anschlussstücke dürfen nicht einfach nur «irgendwie passend» gewählt werden, sondern müssen zum Medium, zur Temperatur und zur mechanischen Beanspruchung passen. Auch die Wartung muss mitgedacht werden: Der Absaugarm sollte zugänglich bleiben, sich leicht nachstellen lassen und regelmässig auf Gelenke, Haube, Schlauchzustand und Befestigung geprüft werden.

In der Praxis entscheidet oft die richtige Positionierung über die tatsächliche Wirkung. Selbst ein hochwertiger Absaugarm arbeitet nur dann gut, wenn die Erfassung nahe genug an der Emissionsquelle erfolgt, der Luftstrom nicht gestört wird und der Arm von den Mitarbeitenden im Alltag einfach und sicher genutzt werden kann.

Beratung zu Absaugarmen

Ob Schlauch-Absaugarm, lackierte Standardausführung, Teleskoparm, Edelstahl-Lösung oder ATEX-Ausführung: Die passende Auswahl richtet sich immer nach Anwendung und Systemumgebung. Wir unterstützen Sie bei der Einordnung von Arbeitsprozess, Emissionsart, Reichweite, Montageart und Anschluss an bestehende oder neue Absaugsysteme.

Wenn Sie einen Arbeitsplatz neu ausrüsten oder eine bestehende Erfassung verbessern möchten, beraten wir Sie praxisnah zu geeigneten Bauarten, Zubehör, Anschlusslösungen und zur sinnvollen Einbindung in Ihr Gesamtsystem.

FAQ – Häufige Fragen zu Absaugarmen

Wann ist ein Absaugarm sinnvoll?
Ein Absaugarm ist sinnvoll, wenn Rauch, Staub oder Dämpfe lokal an einem Arbeitsplatz entstehen und möglichst nahe an der Quelle erfasst werden sollen. Er eignet sich besonders für manuelle Arbeitsplätze mit wechselnder Arbeitsposition.

Was ist der Unterschied zwischen hängenden und stehenden Absaugarmen?
Hängende Absaugarme werden so montiert, dass der Arbeitsbereich darunter möglichst frei bleibt. Stehende Ausführungen sind dann passend, wenn die Einbausituation, die Führung des Arms oder die Bedienung eine andere Aufstellung begünstigen.

Wann sollte ein Edelstahl-Absaugarm gewählt werden?
Edelstahl-Ausführungen kommen in Betracht, wenn Korrosionsbeständigkeit, Reinigbarkeit oder erhöhte Anforderungen an Werkstoff und Umgebung wichtig sind. Welche Variante geeignet ist, hängt von Medium, Temperatur, Reinigungsprozess und Einsatzumfeld ab.

Sind ATEX-Absaugarme automatisch für jede explosionsgefährdete Anwendung geeignet?
Nein. Für ATEX-Anwendungen muss immer das gesamte System betrachtet werden. Entscheidend sind unter anderem Zoneneinteilung, Medium, Erdung, Materialwahl und die Abstimmung aller beteiligten Komponenten.

Kann ein Absaugarm mit Gebläse auch ohne zentrale Absauganlage betrieben werden?
Ja, in vielen Fällen sind dezentrale Lösungen mit Gebläse sinnvoll, wenn einzelne Arbeitsplätze unabhängig betrieben werden sollen oder kein zentrales Rohrnetz vorhanden ist. Massgebend sind dabei Volumenstrom, Druckverlust, Medium und die gewünschte Erfassungswirkung.
