Absaugarm mit Drosselklappe hängend (Rohr-Ø 75mm, Reichweite 1.5m, Saughaube 160mm)
Produktinformationen "Absaugarm mit Drosselklappe hängend (Rohr-Ø 75mm, Reichweite 1.5m, Saughaube 160mm)"

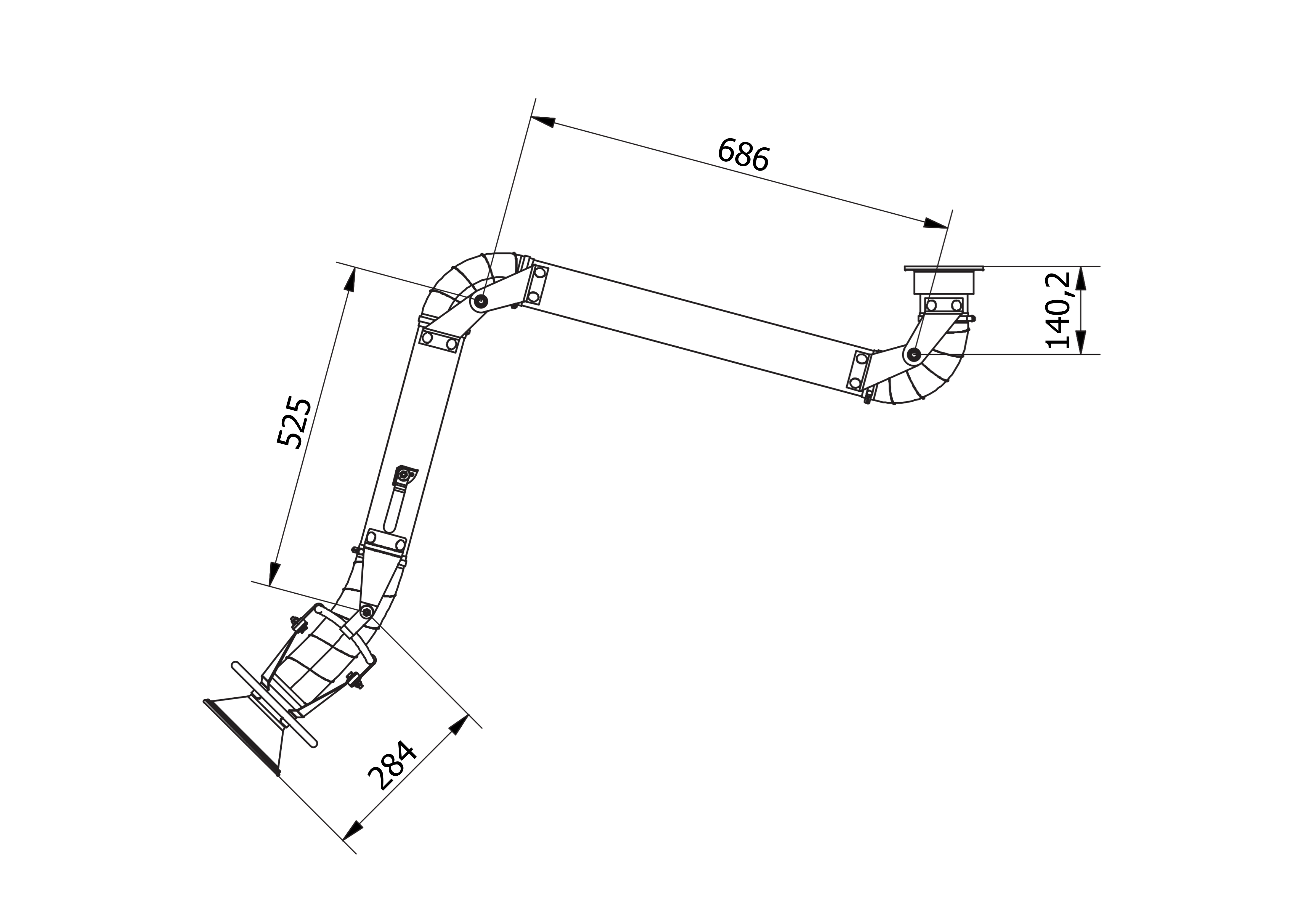

Absaugarm mit Drosselklappe – hängend, Reichweite 1,5 m (Rohr‑Ø 75 mm, Saughaube Ø 160 mm)
Selbsttragender, hängend montierter Absaugarm mit integrierter Drosselklappe für mehr Reichweite am Arbeitsplatz. Glatte Rohrsegmente und außenliegende Gelenke sorgen für geringe Strömungswiderstände, leisen Betrieb und einfache Justage ohne Saugunterbrechung.
VorteileDie 1,5‑m‑Version erweitert den Arbeitsradius, ohne an Stabilität zu verlieren. Sie bleibt präzise positionierbar, bietet eine langlebige Mechanik und reduziert durch ihr Rohrdesign Staubablagerungen im System.
Technische Daten| Bauform | Selbsttragender Absaugarm, hängend |
| Rohr‑Ø | 75 mm |
| Reichweite | 1,5 m |
| Saughaube | Ø 160 mm, umlaufender Griff |
| Drosselklappe | Integriert (Standard) |
| Empf. Luftvolumenstrom | 200–350 m³/h |
| Material | Verzinkte Stahlrohre, pulverbeschichtete Komponenten; Saughaube/Gelenkteile lackiertes Aluminium; PVC‑Schläuche |
| Temperaturbeständigkeit Schlauch | bis 80 °C |
| Zubehör (klassisch) | Wandkonsole WS‑075, Anschlussflansch KRC‑075 |
Für Labore, Lötarbeitsplätze, leichte Schleif‑/Schweißarbeiten und Universaleinsatz in Werkstätten, wenn eine größere Reichweite gefordert ist.
Montage & HinweiseHängende Montage an Konsole/Decke. Auf kurze, strömungsgünstige Leitungswege achten und die Saughaube möglichst nah an der Quelle führen. Feinregulierung über die integrierte Drosselklappe.
Kompatibilität & ZubehörPassend zum verzinkten Rohrsystem; Verbindung über Rohrverbindungen. Ergänzend können Absperrschieber und Montagematerial eingesetzt werden.
BeratungWir prüfen gerne Sonderausführungen, alternatives Hauben‑Zubehör oder Erweiterungen mit Schwenkauslegern.
FAQ – Häufige FragenWarum außenliegende Gelenke?
Sie vermeiden Kontakt der Mechanik mit Schadstoffen, erleichtern die Justage und senken den Wartungsaufwand.
Ist die 1,5‑m‑Variante weniger stabil?
Nein. Der Arm bleibt formstabil und lässt sich präzise positionieren, solange die Traglastgrenzen eingehalten werden.
Welche Anschlusskomponenten werden benötigt?
Üblich sind WS‑075 (Konsole) und KRC‑075 (Flansch) sowie passende Spannschellen für das Rohrnetz.
