Absaugschlauch Hypalon - UV und Schweissrauch
Der Absaugschlauch Hypalon – UV und Schweissrauch – ist Teil unseres Gesamtsortiments „Alle Schläuche“ und ergänzt dieses überall dort, wo Schweissrauch, Lötrauch, Staub, Prozessdämpfe und Abgase sowohl in der Halle als auch im Aussenbereich zuverlässig erfasst werden müssen. Das robuste, beschichtete Hypalon-Gewebe bietet eine sehr gute Beständigkeit gegenüber UV-Strahlung, Witterungseinflüssen und vielen schweiss- und abgasspezifischen Emissionen und eignet sich damit ideal für stationäre und mobile Absaugarme, Erfassungshauben, Schienensysteme, Punktabsaugungen, Filtergeräte und kombinierte Abgas-/Schweissrauchabsauganlagen. Dank seines leichten, hochflexiblen und knickarmen Aufbaus lässt sich der Schlauch eng um Maschinen, Gestelle und Tragkonstruktionen verlegen, folgt zuverlässig den Bewegungen von Fahrzeugen und Absaugarmen und ist damit die richtige Wahl für Betriebe, die innerhalb der Kategorie „Alle Schläuche“ eine UV-beständige, schweissrauchgeeignete und langlebige Schlauchlösung für Innen- und Aussenanwendungen suchen.
Absaugschlauch Hypalon – UV- und schweissrauchbeständig für Industrie- und Werkstattabsaugungen

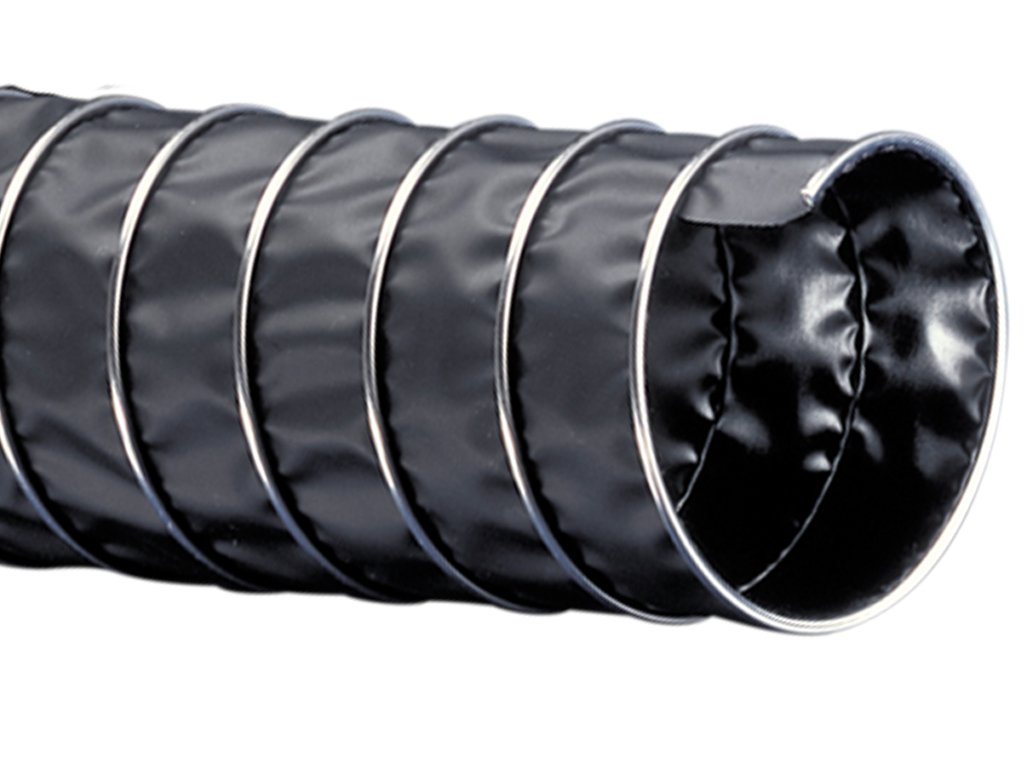

Der Absaugschlauch aus Hypalon®-beschichtetem Polyestergewebe ist ein universell einsetzbarer Industrieschlauch für UV-belastete Anwendungen, Schweissrauch, Abgase, warme Abluft und chemisch belastete Prozessluft. Er kombiniert eine robuste Gewebekonstruktion mit CP-Klemmprofil-Spirale und ist dadurch hochflexibel, stauchbar (ca. 4:1), vibrationsfest und mechanisch sehr widerstandsfähig. Typische Einsatzfelder reichen von Schweiss- und Rauchabsaugungen, Abgasabsaugungen und Prozessluftleitungen bis hin zu mobilen Absaugsystemen, Dach- und Fassadenführungen sowie temporären Luft- und Abluftleitungen. Dank seiner UV-, Ozon- und Witterungsbeständigkeit eignet sich der Schlauch sowohl für Innen- als auch für Aussenanwendungen und ist damit eine starke Ergänzung im Segment „Alle Schläuche“.
Vorteile
Vielseitig in „Alle Schläuche“ einsetzbar:
Der Hypalon-Schlauch deckt ein breites Spektrum ab – von
Schweiss- und Rauchabsaugung über Abgasabsaugung, Prozessluft- und Abluftleitungen
bis hin zu temporären Luftführungen und mobilen Absauganlagen. Damit ist er ein
universeller Schlauchtyp innerhalb der Kategorie „Alle Schläuche“.
UV- und witterungsbeständig:
Die Hypalon®-Beschichtung sorgt für eine sehr gute UV-, Ozon- und Witterungsbeständigkeit.
Dadurch eignet sich der Schlauch auch für überdachte Aussenbereiche, Fassaden- und Dachführungen,
mobile Anlagen im Freien und Toranbindungen, ohne schnell zu verspröden.
Hitzebeständig bis ca. +170 °C:
Mit einem Temperaturbereich von ca. -40 °C bis +170 °C ist der Schlauch
für warm- bis heissgeführte Abluft, Rauchgase, Schweissrauch, Prozessluft und Abgase
geeignet. Damit ist er deutlich belastbarer als viele Standard-PVC- oder einfachen
Lüftungsschläuche.
Hochflexibel und stauchbar (ca. 4:1):
Die CP-Klemmprofil-Konstruktion mit aussenliegender Stahlspirale ermöglicht
eine sehr hohe Flexibilität und eine Stauchbarkeit von etwa 4:1. Der Schlauch
lässt sich kompakt lagern, einfach handhaben und leicht nachführen – ideal für
Absaugarme, Schlauchaufroller, Schwenkarme, mobile Geräte und Serviceeinsätze.
Robust, abknicksicher und vibrationsfest:
Der verstärkte Gewebeaufbau mit Stahlstützspirale macht den Schlauch
mechanisch sehr widerstandsfähig. Er ist für den Dauerbetrieb an Ventilatoren,
Filtern, Aggregaten, Erfassungshauben und Rohrleitungen ausgelegt – auch bei
Vibration, Bewegung und zeitweiser Bodenführung.
Gute Chemikalienbeständigkeit:
Der Hypalon-Schlauch bietet eine gute Beständigkeit gegenüber Ölen, Treibstoffen,
Schmierstoffen und vielen Chemikalien. Das ist besonders vorteilhaft, wenn
Rauch-, Abluft- oder Prozessluftströme zusätzlich mit Dämpfen, Aerosolen oder
chemischen Bestandteilen belastet sind.
Technische Eckdaten
Bauart: Spiralschlauch in CP-Konstruktion aus Hypalon® (CSM) beschichtetem Polyestergewebe mit aussenliegendem, verzinktem Stahl-Klemmprofil · Eigenschaften: hochflexibel, stauchbar (ca. 4:1), vibrationsfest, abknicksicher, robust, gute Chemikalienbeständigkeit, sehr gute UV- und Ozonbeständigkeit · Temperaturbereich: ca. -40 °C bis +170 °C · Medien: Schweiss- und Rauchgemische, Abgase, warme Abluft, Prozessluft, teilweise chemisch belastete Luftströme · Liefereinheit: Meterware ab 1 m (die Meterware wird am Stück geliefert), Standardlängen gem. Datenblatt i. d. R. 3 / 6 m.
Produktübersicht & Kerndaten
Die Tabelle zeigt die wichtigsten technischen Kennwerte des Hypalon-Absaugschlauchs in den im Webshop verfügbaren Nennweiten. Über den verlinkten Innendurchmesser gelangen Sie direkt zum jeweiligen Shop-Artikel. Anhand von Ø innen, Ø aussen, zulässigem Über- und Unterdruck, Biegeradius und Gewicht je Meter lässt sich der Schlauch innerhalb der Kategorie „Alle Schläuche“ gezielt für Ihre Absaug-, Abluft- und Prozessluftanwendung auslegen.
| Ø innen (mm) | Ø aussen (mm) | Überdruck (bar) |
Unterdruck (bar) |
Biegeradius (mm) | Gewicht (kg/m) | Längen |
|---|---|---|---|---|---|---|
| 60 | 72 | 0.650 | 0.620 | 28 | 0.86 | ab 1 m |
| 65 | 77 | 0.600 | 0.570 | 29 | 0.94 | ab 1 m |
| 75 | 87 | 0.500 | 0.480 | 32 | 1.10 | ab 1 m |
| 80 | 92 | 0.465 | 0.440 | 33 | 1.16 | ab 1 m |
| 140 | 152 | 0.260 | 0.230 | 56 | 1.92 | ab 1 m |
| 215 | 227 | 0.175 | 0.150 | 86 | 2.82 | ab 1 m |
| 275 | 287 | 0.135 | 0.110 | 110 | 3.46 | ab 1 m |
| 325 | 337 | 0.110 | 0.090 | 130 | 4.02 | ab 1 m |
| 500 | 512 | 0.080 | 0.055 | 200 | 5.98 | ab 1 m |
| 550 | 562 | 0.075 | 0.050 | 220 | 6.54 | ab 1 m |
| 900 | 912 | 0.045 | 0.020 | 360 | 10.46 | ab 1 m |
| 1000 | 1012 | 0.040 | 0.020 | 400 | 11.58 | ab 1 m |
Hinweis: Technische Werte gemäss Herstellerdatenblatt CP HYP 450. Über- und Unterdruckangaben sind empfohlene Betriebsgrenzwerte bei ca. 20 °C; verfügbare Nennweiten und Lagerlängen bitte mit dem aktuellen Webshop abgleichen.
Einsatzbereiche innerhalb „Alle Schläuche“
Innerhalb der Kategorie „Alle Schläuche“ wird der Hypalon-Schlauch überall dort eingesetzt, wo flexible, robuste und temperaturbeständige Absaug- oder Abluftleitungen benötigt werden. Typische Anwendungen sind Absaugungen an Schweissarbeitsplätzen, Schleif- und Poliermaschinen, Abgasarme und Schlauchaufroller, Abluft- und Prozessluftleitungen, mobile Absaugwagen, temporäre Luftleitungen, Dach- und Fassadenführungen sowie Verbindungen zwischen Aggregaten, Filtern, Ventilatoren und Rohrleitungen. Durch seine universelle Eignung kann der Schlauch viele klassische Aufgaben im Bereich Industrielufttechnik und Absaugtechnik abdecken.
Montage & Hinweise
Für eine saubere Einbindung in bestehende Systeme empfehlen wir die Kombination mit unserem verzinkten Rohrsystem, den Rohrverbindungen und den Absperrschiebern. So lassen sich flexible Schlauchstrecken optimal mit starren Sammel- und Fortluftleitungen verbinden – etwa zwischen Erfassungshauben, Maschinen, Aggregaten, Filtern und Ventilatoren.
Verlegen Sie den Schlauch spannungsfrei und beachten Sie den empfohlenen Biegeradius, um Knickstellen, Quetschungen und vorzeitigen Verschleiss zu vermeiden. In Bereichen mit regelmässiger Bewegung, Vibration oder Zugbelastung (z. B. Absaugarme, mobile Geräte, Dach- und Fassadenführungen) sollten geeignete Aufhängungen, Tragschienen und Zugentlastungen vorgesehen werden. Bei Medien mit spezieller chemischer oder thermischer Belastung sind die Beständigkeitsangaben des Herstellers sowie die relevanten Normen und Vorschriften zu Luftreinhaltung, Explosionsschutz und Arbeitssicherheit zu berücksichtigen.
Beratung zur Auswahl aus „Alle Schläuche“
Sie vergleichen verschiedene Produkte aus der Kategorie „Alle Schläuche“ und möchten wissen,
ob der Hypalon-Schlauch für Ihre Anwendung die beste Wahl ist? Teilen Sie uns mit, welche
Prozesse (Schweissen, Schleifen, Abgas, Prozessluft, Abluft), welche Medien (Rauch, Staub,
Abgase, Dämpfe), welche Temperaturen, Volumenströme, Leitungslängen und Einbausituationen
vorliegen. Auf dieser Basis unterstützen wir Sie bei der Dimensionierung, Schlauchführung und –
bei Bedarf – beim Vergleich mit alternativen Schlauchtypen aus unserem Sortiment.
FAQ – Hypalon-Absaugschlauch in der Kategorie „Alle Schläuche“
Wann ist der Hypalon-Schlauch die richtige Wahl im Vergleich zu anderen Schläuchen?
Der Hypalon-Schlauch ist besonders geeignet, wenn Sie einen flexiblen, robusten Schlauch
mit guter Temperaturbeständigkeit, UV- und Witterungsstabilität sowie chemischer Resistenz
benötigen. Typische Fälle sind Schweissrauch-, Abgas- und Prozessluftanwendungen, bei denen
einfache PVC- oder leichte Lüftungsschläuche zu schnell altern würden oder temperaturseitig
an ihre Grenzen kommen.
Für welche Medien ist der Schlauch geeignet?
Der Schlauch eignet sich für Schweiss- und Lötrauch, Rauch- und Staubgemische, Abgase,
warme Abluft, Prozessluft und teilweise chemisch belastete Luftströme. Wichtig sind
Temperaturbereich, Konzentration und Zusammensetzung der Medien. Für besonders
aggressive oder heikle Stoffe sollten die Herstellerangaben zur Beständigkeit
geprüft werden; bei Bedarf beraten wir Sie projektspezifisch.
Kann ich den Hypalon-Schlauch auch im Freien verlegen?
Ja. Dank seiner UV- und Ozonbeständigkeit ist der Schlauch für Aussenbereiche
gut geeignet, beispielsweise für Dach- und Fassadenführungen, mobile Anlagen,
temporäre Leitungen und Aussenaggregate. Dabei sollten mechanische Belastungen,
Scheuerstellen und Biegeradien sorgfältig berücksichtigt werden, um die Lebensdauer
zu maximieren.
Wie wird der Schlauch standardmässig geliefert?
Der Hypalon-Schlauch wird als Meterware ab 1 m geliefert; die Meterware wird
am Stück geliefert. Übliche Standardlängen gemäss Datenblatt sind
3 / 6 m. Kürzere Längen können durch fachgerechten Zuschnitt
realisiert werden. Für dichte Verbindungen empfehlen wir passende
Schlauchschellen, Adapter, Abgastrichter und Anschlussflansche.
Wie unterscheidet sich der Hypalon-Schlauch von PU- oder PVC-Schläuchen?
Im Vergleich zu vielen PU- oder PVC-Schläuchen bietet der Hypalon-Schlauch
höhere Temperaturbeständigkeit, bessere UV- und Witterungsbeständigkeit sowie
eine sehr robuste Gewebe- und Spiralkonstruktion. Dafür ist er in der Regel etwas
schwerer und aufwendiger gefertigt. In der Kategorie „Alle Schläuche“ ist er
vor allem dort die erste Wahl, wo Temperatur, Witterung und mechanische Belastung
anspruchsvoller sind.
Wie finde ich die passende Dimension innerhalb „Alle Schläuche“?
Grundlage sind Ihre Volumenströme, Leitungslängen, zulässigen Druckverluste,
Strömungsgeschwindigkeiten sowie die Einbausituation (stationär, mobil,
innen, aussen). Daraus lassen sich passende Nennweiten und Schlauchlängen ableiten,
die eine sichere Erfassung, stabile Strömung und wirtschaftlichen Betrieb ermöglichen.
Gerne unterstützen wir Sie bei der Auswahl des passenden Schlauchtyps und der
geeigneten Dimension innerhalb der Kategorie „Alle Schläuche“.
