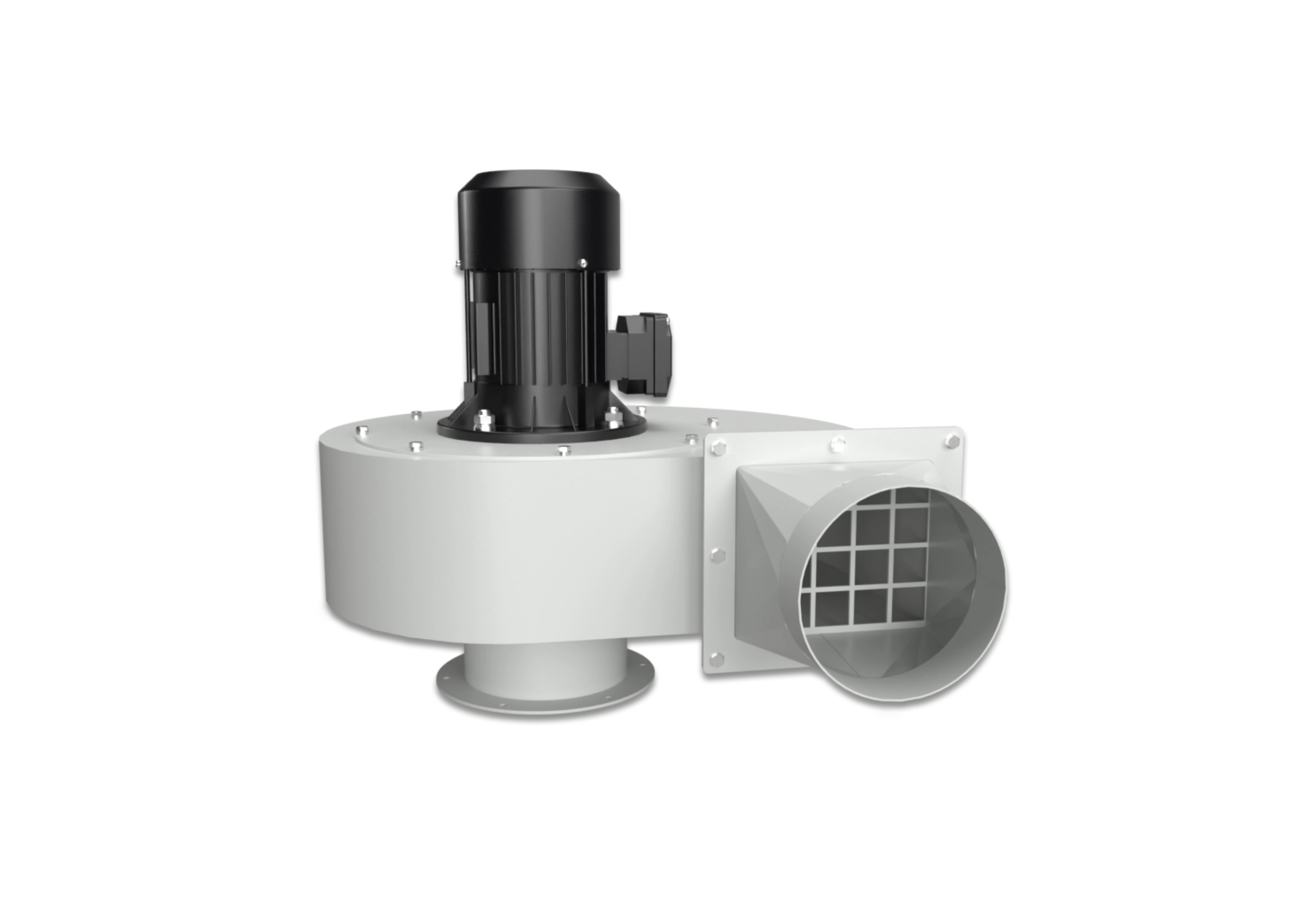

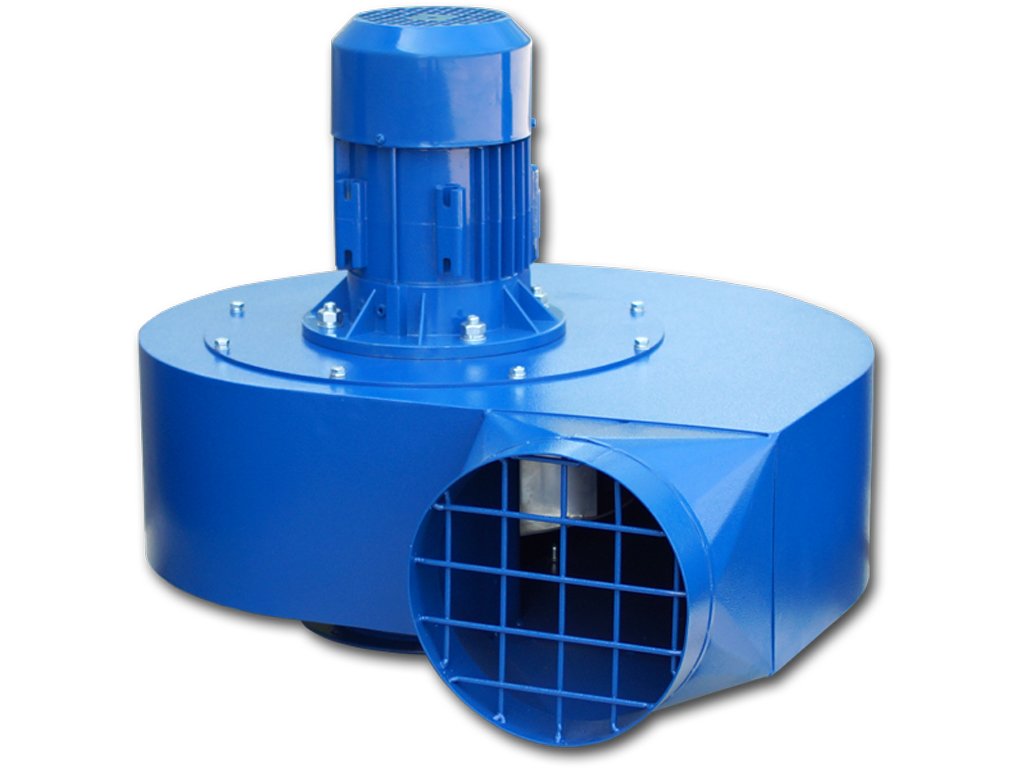

Das Gebläse ZWR-03 ist ein kompaktes Radialgebläse für Punktabsaugungen an Schleif-, Polier- und Schweißarbeitsplätzen. Das rückwärtsgekrümmte Aluminium-Laufrad arbeitet effizient in einem robusten, pulverbeschichteten Stahlgehäuse. Ideal für Absaugarme Ø160 mm, kurze bis mittlere Leitungswege und Einzelarbeitsplätze. Vorteile Hohe Effizienz und stabiler Volumenstrom, kompakte Bauform, pulverbeschichtetes Stahlgehäuse, funkenarme Laufrad-Materialwahl (Aluminium), einfache Montage an Wandkonsole oder Grundrahmen, geringer Wartungsbedarf. Technische Daten (erweitert) Nennluftmenge: 1’000 m³/h Antrieb: 0,75 kW · 3~400 V · 50 Hz (ohne Motorschalter) Anschlüsse: Einlass Ø160 mm · Auslass Ø160 mm Ausführung: mit Ausblasrahmen; Radiallaufrad aus Aluminium; Gehäuse Stahl, pulverbeschichtet Medium: nicht explosionsgefährlich, chemisch nicht aggressiv; staub-/rauchhaltige Werkstattluft Einsatzbereiche Punktabsaugung von Schweißrauch, Schleif- und Polierstäuben, Lösemittel-Dämpfen (mit nachgeschalteter Filterung) an Einzelplätzen. Montage & Hinweise Strömungsgünstige Verrohrung (kurze Wege, große Radien) wählen, flexible Verbinder zur Körperschallentkopplung einsetzen und Drehrichtung nach dem elektrischen Anschluss prüfen. Motorschutzschalter/Überlastschutz extern vorsehen. Kompatibilität & Zubehör Passende Absaugarme hängend, lackiert (Ø160): 160 mm – 2 m, 160 mm – 3 m, 160 mm – 4 m. Optional: Wandkonsole, Schalldämpfer, Rückschlagklappe, Motorschutz. FAQ – Häufige Fragen Für welche Leitungswege ist das ZWR-03 ausgelegt?Für kurze bis mittlere Rohrwege bei Ø160 mm und einem Bedarf um 1’000 m³/h – typisch ein Absaugarm an einem Einzelarbeitsplatz. Wie dimensioniere ich das Rohrnetz richtig?Bevorzuge kurze Leitungen, große Radien und wenige Bögen. Halte den Querschnitt konstant (Ø160 mm) bis zum Gebläse und setze flexible Verbinder zur Körperschallentkopplung ein. Kann ich das Gebläse drehzahlregeln?Bei 3-Phasen-Motoren ist eine Frequenzumrichter-Regelung grundsätzlich möglich. Achte auf ausreichende Kühlung, Mindestfrequenz und einen passenden Motorschutz. Wie laut ist das System und wie reduziere ich Schall?Strömungsgeräusche entstehen vor allem im Rohrnetz. Schalldämpfer am Auslass, große Radien und elastische Kupplungen senken den Pegel deutlich. Welche Medien sind zulässig?Nicht explosionsgefährliche, chemisch nicht aggressive Gase mit Staub-/Rauchanteilen aus Schweiß- und Schleifprozessen. Benötige ich einen Motorschutzschalter?Ja, der Motorschutz ist extern vorzusehen (thermisch/magnetisch oder über den FU). Nach dem Anschluss Drehrichtung prüfen. Kann das ZWR-03 im Außenbereich montiert werden?Möglich in wettergeschützter Ausführung. Stelle Spritzwasserschutz, sichere Aufstellung und frostfreie Elektroinstallation sicher. Wartung & Service – was ist einzuplanen?Regelmäßige Sichtkontrolle, Reinigung des Laufradbereichs bei Bedarf, Kontrolle der Befestigungen und der flexiblen Verbinder.

Das Gebläse ZWR-04 liefert mehr Reserve für längere Leitungswege oder höhere Druckverluste. Mit 1,1 kW und bis 1’800 m³/h bedient es Absaugarme Ø160 mm zuverlässig; der größere Auslass Ø200 mm reduziert die Strömungsverluste auf der Ausblasseite. Vorteile Leistungsstark bei kompakten Abmessungen, rückwärtsgekrümmtes Aluminium-Laufrad, pulverbeschichtetes Stahlgehäuse, gute Druckreserve für Punktabsaugungen an Schleif-/Schweißplätzen, einfache Integration dank Ausblasrahmen. Technische Daten (erweitert) Nennluftmenge: bis 1’800 m³/h (anwendungsabhängig) Antrieb: 1,1 kW · 3~400 V · 50 Hz (ohne Motorschalter) Anschlüsse: Einlass Ø160 mm · Auslass Ø200 mm Ausführung: mit Ausblasrahmen; Radiallaufrad Alu; Gehäuse Stahl, pulverbeschichtet Medium: Werkstattluft mit Staub/Rauch; nicht Ex, nicht aggressiv Einsatzbereiche Punktabsaugung an Schweiß- und Schleifständen, Arbeitsinseln mit längerer Rohrstrecke, Anbindung an Patronen- oder Mehrstufenfilter. Montage & Hinweise Ausblas mit Ø200 mm strömungsgünstig weiterführen, flexible Verbinder und Schwingungsdämpfer nutzen, Drehrichtung prüfen, externen Motorschutz vorsehen. Kompatibilität & Zubehör Passende Absaugarme hängend, lackiert (Ø160): 160 mm – 2 m, 160 mm – 3 m, 160 mm – 4 m. Optional: Schalldämpfer, Rückschlagklappe, Wandkonsole, Motorschutz. FAQ – Häufige Fragen Wann nehme ich ZWR-04 statt ZWR-03?Wenn längere Rohrwege, mehr Bögen oder höhere Volumenströme gefordert sind. Der größere Auslass Ø200 mm reduziert Ausblasverluste. Welche Arm-/Hauben-Kombinationen passen?Typisch ein hängender, lackierter Arm Ø160 mm (2–4 m) mit Drosselklappe; bei großen Hauben die Druckverluste prüfen. Bringt ein Schalldämpfer etwas?Ja. Ein Auslass-Schalldämpfer (Ø200 mm) reduziert Strömungspegel spürbar, besonders bei langen Leitungen und hohen Geschwindigkeiten. Kann ich mehrere Entnahmestellen anschließen?Das Gebläse ist für einen Arbeitsplatz ausgelegt. Für mehrere Punkte empfiehlt sich eine eigene Auslegung mit Volumenstrom-Management. Welche Temperaturen sind zulässig?Werkstattübliche, nicht heiße Gase. Für erhöhte Temperaturen ist eine projektspezifische Prüfung der Motorkühlung und Lagerung nötig. Was ist beim elektrischen Anschluss wichtig?3~400 V, 50 Hz, korrekte Absicherung und Motorschutz. Drehrichtung nach dem Einschalten prüfen, da sie die Leistung beeinflusst. Wie vermeide ich Staubablagerungen im Gebläse?Mit vorgelagerten Filtern/Abscheidern, glatten Rohrinnenflächen und ausreichender Strömungsgeschwindigkeit (>10–12 m/s an vertikalen Steigleitungen). Montageempfehlung?Wandkonsole oder Grundrahmen mit Schwingungsdämpfern, spannungsfreie Rohranschlüsse, Servicezugang zum Laufradbereich vorsehen.

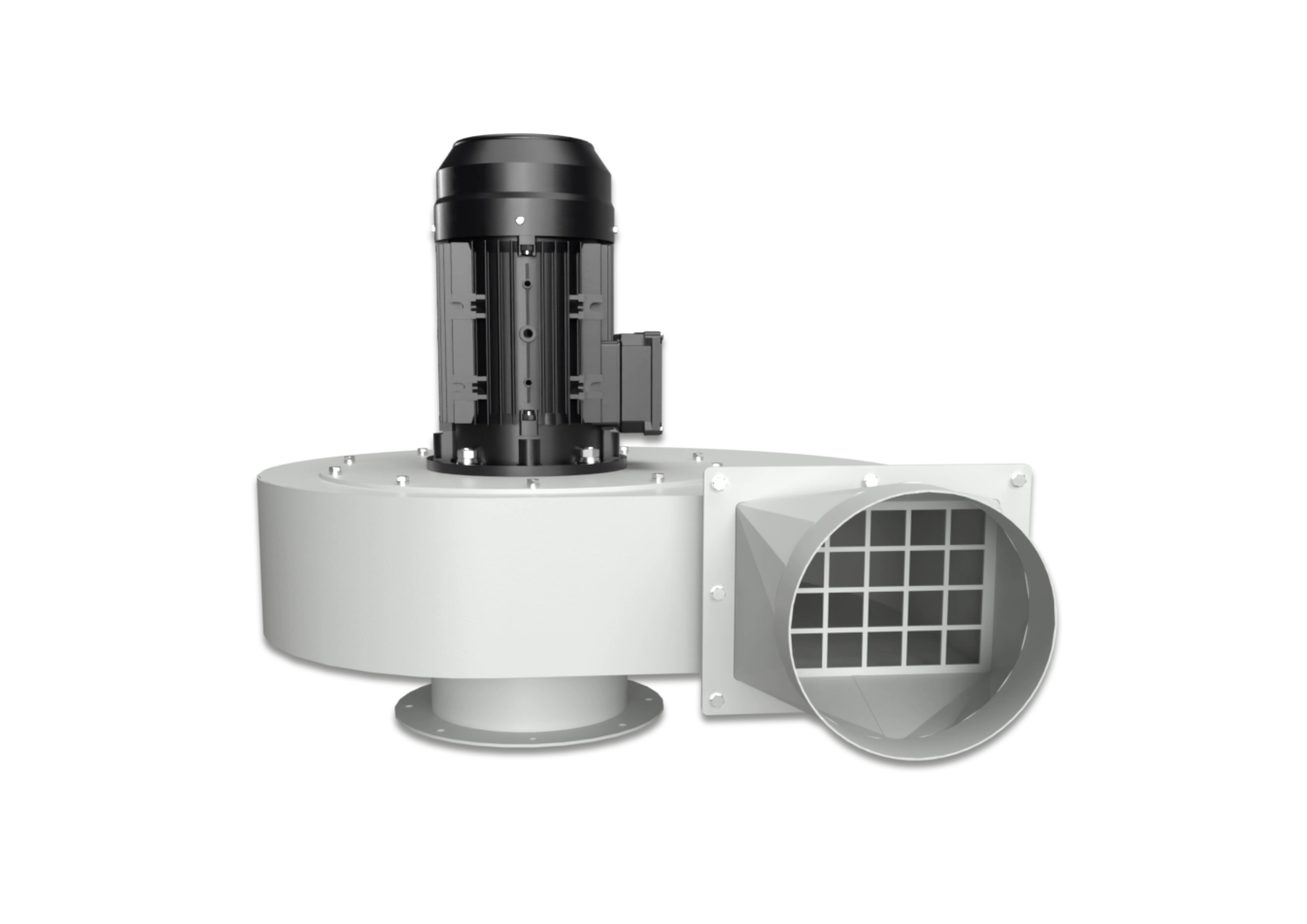

Das Gebläse ZWR-05 ist die kräftige Ausführung der Serie für hohe Volumenströme bis 2’000 m³/h. Mit 2,2 kW und Ø200/200 mm Anschlüssen eignet es sich für Absaugarme Ø200 mm, größere Hauben und Anwendungen mit erhöhtem Luftbedarf. Vorteile Hohe Luftleistung und gute Druckreserve, robustes Stahlgehäuse, rückwärtsgekrümmtes Aluminium-Laufrad, für Dauerbetrieb im industriellen Umfeld ausgelegt, einfache Integration über Ausblasrahmen. Technische Daten (erweitert) Nennluftmenge: 2’000 m³/h Antrieb: 2,2 kW · 3~400 V · 50 Hz (ohne Motorschalter) Anschlüsse: Einlass Ø200 mm · Auslass Ø200 mm Ausführung: mit Ausblasrahmen; Radiallaufrad Alu; Gehäuse Stahl, pulverbeschichtet Medium: nicht Ex, nicht aggressiv; staub-/rauchhaltige Luft Einsatzbereiche Erfassung großer Rauch-/Staubmengen an Schweißarbeitsplätzen, größere Hauben/Armlängen, Sammelleitungen mit mehreren Erfassungspunkten (sequenziell). Montage & Hinweise Rohrnetz auf Ø200 mm auslegen, Druckverluste minimieren (große Radien, wenige Bögen), Drehrichtung prüfen, elastische Kupplungen und Schwingungsdämpfer einsetzen, externen Motorschutz verwenden. Kompatibilität & Zubehör Passende Absaugarme hängend, lackiert (Ø200): 200 mm – 2 m, 200 mm – 3 m, 200 mm – 4 m. Optional: Schalldämpfer, Rückschlagklappe, Wandkonsole, Motorschutz. FAQ – Häufige Fragen Wofür ist das ZWR-05 prädestiniert?Für hohe Luftleistungen bis 2’000 m³/h, große Hauben und Ø200-Arme oder längere Rohrnetze mit höherem Widerstand. Wie dimensioniere ich das Rohrnetz bei Ø200 mm?Großzügig mit möglichst wenigen Richtungswechseln; lange Geraden bevorzugen, große Radien, so wenig T-Stücke wie möglich. Ist ein Frequenzumrichter sinnvoll?Ja, wenn wechselnde Prozesse bedient werden. Dadurch passt du den Volumenstrom an und senkst Energie und Schall – Motorschutz beachten. Kann ich das Gebläse im Dachgeschoss oder draußen aufstellen?Ja, bei tragfähigem Untergrund, Schwingungsentkopplung, Wetterschutz und zugelassenen Elektrokomponenten. Servicezugänge einplanen. Wie kombiniere ich das Gebläse mit Filtern?Üblich sind Patronenfilter (Staubklasse M) und optional Aktivkohle oder HEPA je nach Medium. Die Druckverluste der Filterkette mit einplanen. Welche Sicherheitskomponenten sind empfehlenswert?Motorschutzschalter, Rückschlagklappe im Auslass, ggf. Temperaturüberwachung bei warmer Prozessluft und ein Not-Aus in Bedienernähe. Wartungsintervalle?Abhängig von Staublast. Quartalsweise Sichtkontrolle, Laufrad sauber halten, Lagergeräusche prüfen, Befestigungen und Dichtungen nachziehen. Typische Fehlerquellen im Betrieb?Falsche Drehrichtung, zu enger Querschnitt, viele 90°-Bögen, fehlende Schwingungsentkopplung oder verschmutzte Filter – diese Punkte zuerst prüfen.
