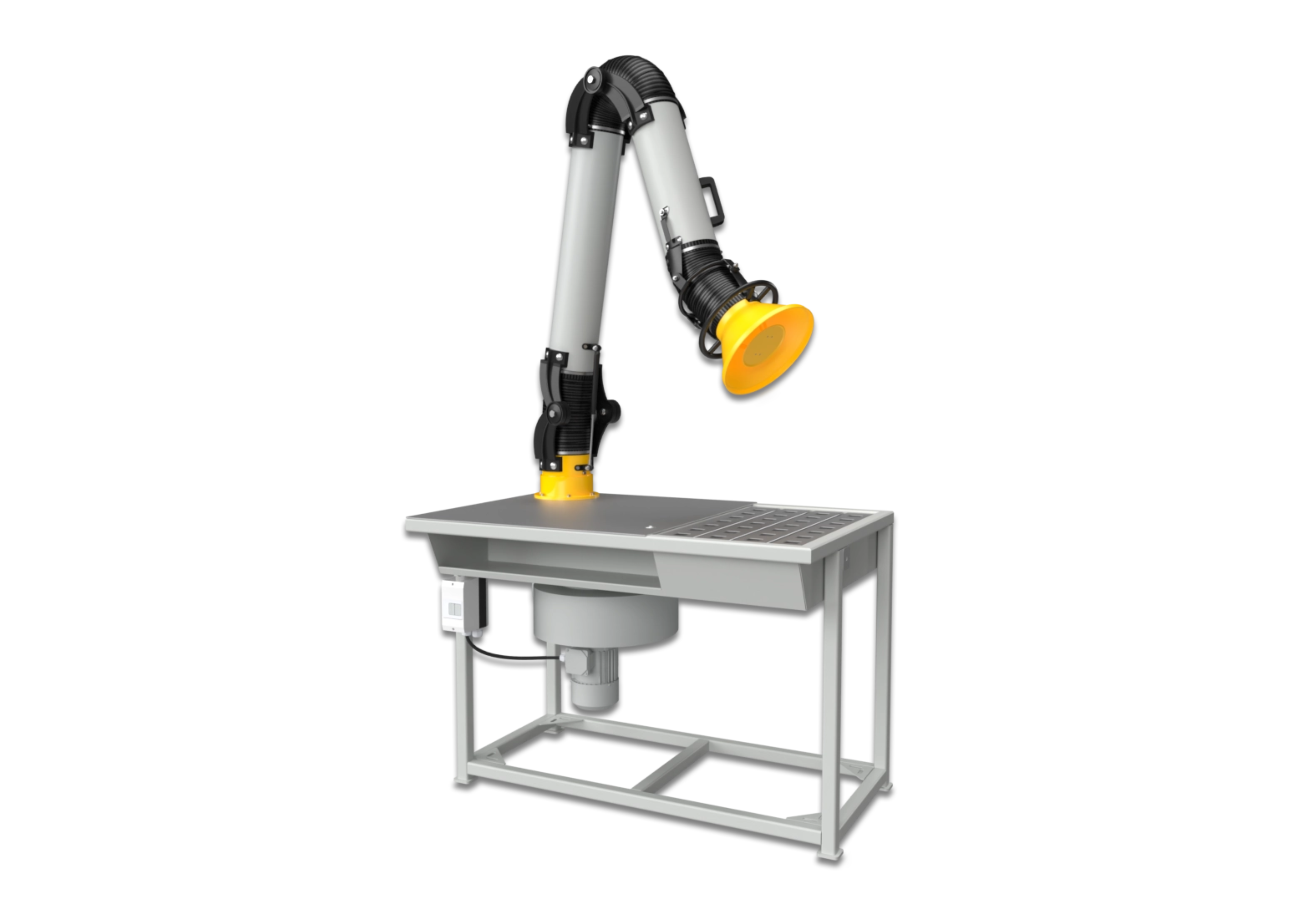

Der Werkstatttisch S1000 mit Absaugung (0,75 kW) ist ein kompakter Schleif- und Entgrattisch mit Rostabsaugung (Downdraft). Staub, Späne und Schweißrauch werden direkt in der Arbeitsfläche erfasst; die Sicht auf das Werkstück bleibt frei und die Umgebungsluft wird spürbar entlastet. Der Tisch eignet sich für manuelles Schleifen, Entgraten, Polieren sowie punktuelle Schweißnacharbeit an Einzelarbeitsplätzen in Werkstatt, Instandhaltung und Ausbildung. Hinweis: Sämtliche Absauganlagen werden ohne Absaugarme geliefert. Vorteile Hoher Erfassungsgrad durch Flächen-/Rostabsaugung, ruhiger Lauf des 0,75-kW-Antriebs, robuste Stahlkonstruktion, ergonomische Arbeitshöhe, schnell zu reinigende Rostsegmente und ein aufgeräumter Arbeitsplatz ohne störende Hauben. Zwei getrennte Drosseln (für Downdraft und Arm) ermöglichen die punktgenaue Luftmengen­verteilung. Technische Daten (erweitert) Bauart: Werkstatttisch mit integrierter Flächen-/Rostabsaugung (Downdraft) und Armanschluss Luftmenge (nominal): 1’000 m³/h  |  Schalldruck: 76 dB(A) Antrieb/Leistung: ZWR-03 Aluminium-Radialgebläse, 0,75 kW; Versorgung: 3×400 V / 50 Hz (1-ph auf Anfrage) Luftführung: Ventilator fördert die Luft ins Freie; Abluft-/Ausblasanschluss bauseits erforderlich Drosseln: je eine Feinregulierung für Downdraft und Arm Arbeitsfläche: robuste Rostkonstruktion; Segmente zur Reinigung entnehmbar Erdung: Erdungsanschluss wahlweise links oder rechts am Rahmen Medien: trockene Stäube, Schleif-/Polierstaub, Schweißrauch im Nacharbeitsbereich (keine Ex-/ölhaltigen Medien) Einsatzbereiche Manuelles Schleifen und Entgraten von Metall/Kunststoff, Polieren, leichte Trennarbeiten sowie punktuelles Schweißen mit unmittelbarer Nacharbeit. Besonders geeignet für wechselnde Bauteilgeometrien und kleine bis mittlere Werkstücke. Montage & Hinweise Tisch eben aufstellen und erden; Luftwege unterhalb der Arbeitsfläche frei halten. Emissionsquellen direkt über aktiven Rostfeldern positionieren; Drosseln für Downdraft/Arm passend einstellen. Abluftleitung fachgerecht nach außen führen. Regelmäßige Reinigung von Rost/Prallflächen erhält den Volumenstrom. Kompatibilität & Zubehör Passende Absaugarme (Ø160): Absaugarm 160 mm – 2 m, Absaugarm 160 mm – 3 m; optional Schlaucharm 160 mm – 2 m, Schlaucharm 160 mm – 3 m. Weiteres Zubehör: Drehteller für Klein­teile, Seiten-/Rückwände (Funken-/Spritzschutz), Lichtkit/Automatikstart für den Arm. Beratung Wir prüfen Werkstück, Prozess und Staubart und empfehlen die optimale Kombination aus Rostfeldern, Arm und Betriebsweise – für maximale Erfassung bei minimalem Aufwand. FAQ – Häufige Fragen Warum gibt es zwei Drosseln? Die getrennte Feinregulierung für Downdraft und Absaugarm erlaubt die präzise Luftmengenverteilung – je nach Werkstück, Prozess und Haubenabstand. Wohin geht die erfasste Luft? Der integrierte Ventilator führt die Luft nach außen. Für die Abluft ist ein Ausblas-/Abluftanschluss bauseits vorzusehen. Welche Arme passen? Absaugarme der Serie 160 (Rohr- oder Schlauchausführung) mit 2–3 m Reichweite sind üblich. Lichtkit und Automatikstart sind auf Wunsch integrierbar. Wie halte ich die Leistung stabil? Werkstücke mittig über aktive Rostfelder legen, kurze Abstände einhalten, Drosseln passend einstellen und Rost/Sammelbereiche regelmäßig reinigen.

Der Werkstatttisch SF1000 mit integrierter Filtereinheit Crawlair ist ein kompakter Schleif- und Entgrattisch mit Rostabsaugung (Downdraft) für staubintensive Handarbeiten. Stäube und Rauch werden direkt in der Arbeitsfläche erfasst und über eine Hauptfilter-Patrone Staubklasse M geführt, die per manueller Druckluftreinigung regeneriert wird. Das sorgt für freie Sicht auf das Werkstück, saubere Luft im Arbeitsumfeld und stabile Prozessqualität – ideal für manuelles Schleifen, Entgraten, Polieren und Nacharbeit an Einzelarbeitsplätzen in Werkstatt, Instandhaltung und Ausbildung. Hinweis: Sämtliche Absauganlagen werden ohne Absaugarme geliefert. Vorteile Hoher Erfassungsgrad durch Flächen-/Rostabsaugung direkt am Entstehungsort, stabile Leistung dank regenerierbarer Patrone, robuste Stahl-/Tischkonstruktion für den Dauereinsatz, ruhiger Werkstattbetrieb, servicefreundlicher Zugang zu Rostsegmenten und Filter, sowie ein aufgeräumter Arbeitsplatz ohne störende Hauben. Technische Daten (erweitert) Bauart: Werkstatttisch mit integrierter Flächen-/Rostabsaugung (Downdraft) und Crawlair-Filtereinheit Filterkette: Vorabscheider/Funkenfang → Hauptpatrone Staubklasse M (manuelle Druckluft-Regeneration) → Auslassstufe optional Option Auslassstufe: Auslassmatte (Feinpartikel) oder Aktivkohle (VOC/Geruch) – projektspezifisch Regeneration: manuelle Druckluftimpulse; Standzeit abhängig von Staubart und Last Arbeitsfläche: robuste, leicht zu reinigende Rostsegmente; beste Wirkung bei kurzem Abstand zwischen Quelle und Rost Medien: trockene Schleif-/Polierstäube, Metall-/Kunststoffstäube, punktuell Schweißrauch (Nacharbeit); nicht für Ex-Zonen/ölhaltige Emissionen Nutzung: Einzelarbeitsplatz mit wechselnden Bauteilgeometrien, kleine bis mittlere Werkstücke Einsatzbereiche Manuelles Schleifen, Entgraten, Polieren und leichte Trennarbeiten in Schlosserei, Metallbau, Prototyping, Reparatur und Ausbildung – überall dort, wo punktgenaue, effiziente Stauberfassung an der Fläche gefragt ist. Montage & Hinweise Tisch eben aufstellen und erden, Luftwege unter der Arbeitsfläche frei halten. Werkstücke so positionieren, dass die Emissionsquelle direkt über aktiven Rostfeldern liegt. Rost/Prallflächen regelmäßig reinigen, um Strömungsverluste zu vermeiden; Brand- und Arbeitsschutz beachten. Bei stark aufsteigendem Rauch kann eine ergänzende Oben-Erfassung (Absaugarm/Haube) sinnvoll sein. Kompatibilität & Zubehör Optional ergänzbar um Oben-Erfassung (Absaugarm): Absaugarm 160 mm – 2 m, Absaugarm 160 mm – 3 m. Weitere Optionen: Seiten-/Rückwände (Funken-/Spritzschutz), Schutzscheibe, Rostauflagen, Differenzdruckanzeige, Abluftadapter. Beratung Wir prüfen Werkstücke, Staubarten und Lastprofile und empfehlen die passende Filterkette, sinnvolles Zubehör und die optimale Betriebsweise – für maximale Erfassung bei minimalem Aufwand. FAQ – Häufige Fragen Wann ist die manuelle Druckluftreinigung die richtige Wahl? Wenn der Staubanfall schwankt oder nur zeitweise hoch ist. Die manuelle Regeneration wird bedarfsgerecht ausgelöst und hält den Volumenstrom ohne unnötigen Druckluftverbrauch stabil. Reicht die Rostabsaugung ohne Oben-Erfassung aus? Für Schleif- und Entgratprozesse in der Regel ja. Bei stark aufsteigendem Rauch – etwa bei längeren Schweißnähten – verbessert eine zusätzliche Haube bzw. ein Absaugarm die Gesamterfassung deutlich. Wie halte ich die Leistung langfristig stabil? Werkstücke mittig über aktive Rostfelder legen, kurze Abstände einhalten, Rost und Sammelbereiche regelmäßig reinigen und bei Bedarf die Patrone per Druckluft regenerieren. Kann ich eine Aktivkohlestufe nachrüsten? Ja, bei Geruchs-/VOC-Anteilen ist eine Aktivkohle-Auslassstufe projektspezifisch möglich. Wir prüfen Druckverlust, Ventilatorreserve und sinnvolle Wechselintervalle.

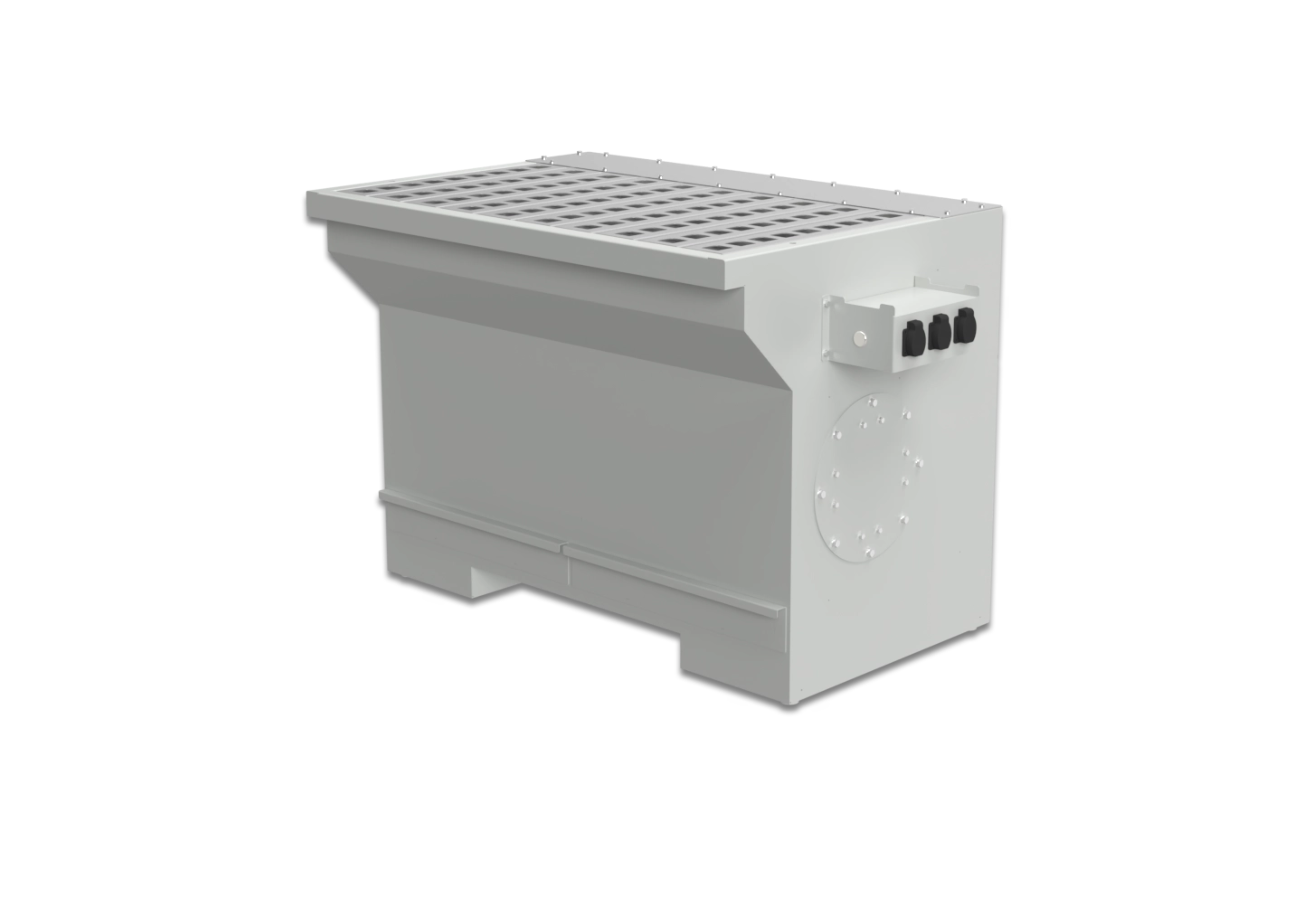

Die Schleifbank Grindair mit Untertischabsaugung 1’500 m³/h ist ein robuster Absaugtisch (Downdraft) für manuelles Schleifen, Entgraten und Polieren. Die großflächige Rost-/Perforationsfläche zieht Schleifstaub und Funken direkt nach unten ab, hält die Sicht auf das Werkstück frei und reduziert Staubablagerungen im Umfeld. Der Tisch wird an eine zentrale Absauganlage oder eine externe Filtereinheit angeschlossen und ist für den Dauereinsatz in Werkstatt und Industrie ausgelegt. Vorteile Hoher Erfassungsgrad direkt an der Quelle, stabile Arbeitsbedingungen ohne störende Hauben, schwerer, geschweißter Stahlrahmen mit pulverbeschichteten Flächen, wechselbare Arbeitsauflage, zwei leicht entleerbare Staubschubladen und nivellierbare Füße für sicheren Stand. Technische Daten (erweitert) Anschluss & Luftmenge: Ø 160 mm; empfohlener Volumenstrom 1’500 m³/h Arbeitsfläche: 1’150 × 800 mm (wechselbar) Gerätemaße (B×T×H): 1’200 × 800 × 1’050 mm (Richtwert) Traglast: bis 100 kg Staubschubladen: 2 × 17 l Konstruktion: geschweißter Stahl, pulverbeschichtet; nivellierbare Füße Gewicht: ca. 150 kg Betrieb: Anschluss an zentrale Absaugung oder externe Filtereinheit (ohne integrierte Filtration) Einsatzbereiche Metallbau, Schlosserei, Instandhaltung, Ausbildungswerkstätten und Nacharbeit/Finish an Metallen (und ggf. Kunststoffen nach Prüfung) mit moderater bis erhöhter Staubbelastung. Montage & Hinweise Tisch plan aufstellen und erden, Absauganschluss Ø 160 mm mit ausreichend dimensionierter Leitung versehen, kurze Wege und wenige Bögen realisieren. Werkstück so positionieren, dass die Emissionsquelle über aktiven Rostfeldern liegt. Rost/Prallbereiche regelmäßig reinigen, um den Volumenstrom zu sichern. Kompatibilität & Zubehör Anschluss an stationäre Filter oder mobile Filtereinheiten je nach Last. Optional: Seiten-/Rückwände (Spritz-/Funkenschutz), Schutzscheibe, LED-Arbeitsleuchte, Einlegeplatten/Auflagen. Beratung Wir dimensionieren Luftmenge, Leitungsführung und passende Filtertechnik (Patronen-/AK/HEPA nach Bedarf) für Ihren Prozess – inklusive Auslegung der Varianten (GD/GM) und Zubehör. FAQ – Häufige Fragen Benötigt die Grindair eine eigene Filtereinheit?Die Grindair wird an eine zentrale Absaugung oder eine externe Filtereinheit angeschlossen. Die passende Filterstufe hängt von Staubart und Lastprofil ab. Worin unterscheiden sich GD1500 und GM1500?GD1500 arbeitet mit Untertischabsaugung (Downdraft); GM1500 ergänzt eine Rückwandabsaugung (Backdraft) mit klappbaren Seitenwänden. Für viel aufsteigenden Staub ist GM vorteilhaft. Welche Luftmenge ist sinnvoll?Für die GD/GM 1500-Modelle sind 1’500 m³/h empfohlen. Wichtig sind kurze Leitungen, ausreichend Querschnitt und ein leistungsfähiger Ventilator. Kann ich Beleuchtung und Steckdosen integrieren?Ja. Es gibt Varianten mit integrierten Steckdosen (GD1500S) sowie mit LED-Beleuchtung und Steckdosen (GM1500L/GM1500LS) – ideal für komfortables Arbeiten.

Die Schleifbank Grindair mit Untertischabsaugung 1’500 m³/h und integrierten Steckdosen ist ein robuster Absaugtisch (Downdraft) für manuelles Schleifen, Entgraten und Polieren. Die großflächige Rost-/Perforationsfläche zieht Staub und Funken direkt nach unten ab; gleichzeitig versorgt die integrierte Stromleiste Elektrowerkzeuge am Platz. Das reduziert Wege, hält die Arbeitszone aufgeräumt und steigert die Produktivität im Dauereinsatz von Werkstatt und Industrie. Vorteile Hoher Erfassungsgrad direkt an der Quelle, ergonomische Arbeitshöhe und stabile Sicht auf das Werkstück, schwerer, geschweißter Stahlrahmen mit Pulverbeschichtung, wechselbare Arbeitsauflage, integrierte Steckdosen für kurze Anschlusswege, zwei leicht entleerbare Staubschubladen, nivellierbare Füße für sicheren Stand. Technische Daten (erweitert) Anschluss & Luftmenge: Ø 160 mm; empfohlener Volumenstrom 1’500 m³/h Arbeitsfläche: 1’150 × 800 mm (wechselbar) Gerätemaße (B×T×H): 1’200 × 800 × 1’050 mm (Richtwert) Elektrik: integrierte Arbeitssteckdosen (Ausführung/Anzahl je Variante) Traglast: bis 100 kg Staubschubladen: 2 × 17 l Konstruktion: geschweißter Stahl, pulverbeschichtet; nivellierbare Füße Betrieb: Anschluss an zentrale Absaugung oder externe Filtereinheit (ohne integrierte Filtration) Einsatzbereiche Schlosserei, Metallbau, Reparatur- und Ausbildungsplätze mit häufigem Werkzeugwechsel, bei denen Downdraft und eine integrierte Energieversorgung die Arbeitsabläufe verkürzen. Montage & Hinweise Tisch plan aufstellen und erden, Absauganschluss Ø 160 mm strömungsgünstig verrohren (kurze Wege, wenige Bögen). Stromkreise passend absichern. Werkstück so positionieren, dass die Emissionsquelle über aktiven Rostfeldern liegt. Rost/Prallbereiche regelmäßig reinigen. Kompatibilität & Zubehör Anschluss an stationäre Filter oder mobile Filtereinheiten je nach Last. Optional: Seiten-/Rückwände (Spritz-/Funkenschutz), Schutzscheibe, LED-Arbeitsleuchte, Einlegeplatten/Auflagen. Beratung Wir dimensionieren Luftmenge, Leitungsführung und passende Filtertechnik (Patronen-/AK/HEPA nach Bedarf) – inklusive Steckdosen­konfiguration und Zubehörpaketen für Ihr Einsatzprofil. FAQ – Häufige Fragen Wofür ist die Downdraft-Erfassung ideal?Für Schleif-, Entgrat- und Polierarbeiten, bei denen feine Partikel direkt an der Oberfläche entstehen. Diese werden nach unten abgezogen, bleiben aus dem Sichtfeld und lagern sich weniger im Umfeld ab. Was bringen integrierte Steckdosen in der Praxis?Kürzere Rüstzeiten, weniger Kabelwege und eine kompakte, sichere Energieversorgung direkt am Arbeitsplatz – ideal bei häufig wechselnden Elektrowerkzeugen. Welche Luftmenge ist sinnvoll?Empfohlen sind 1’500 m³/h am Tisch. Entscheidend sind kurze Leitungswege, ausreichender Querschnitt und ein Ventilator mit passender Reserve. Wie sichere ich die Leistung langfristig ab?Werkstücke mittig über aktive Rostfelder legen, große Abstände vermeiden, Rost/Prallflächen und Sammelbereiche regelmäßig reinigen und Verrohrung strömungsgünstig halten.

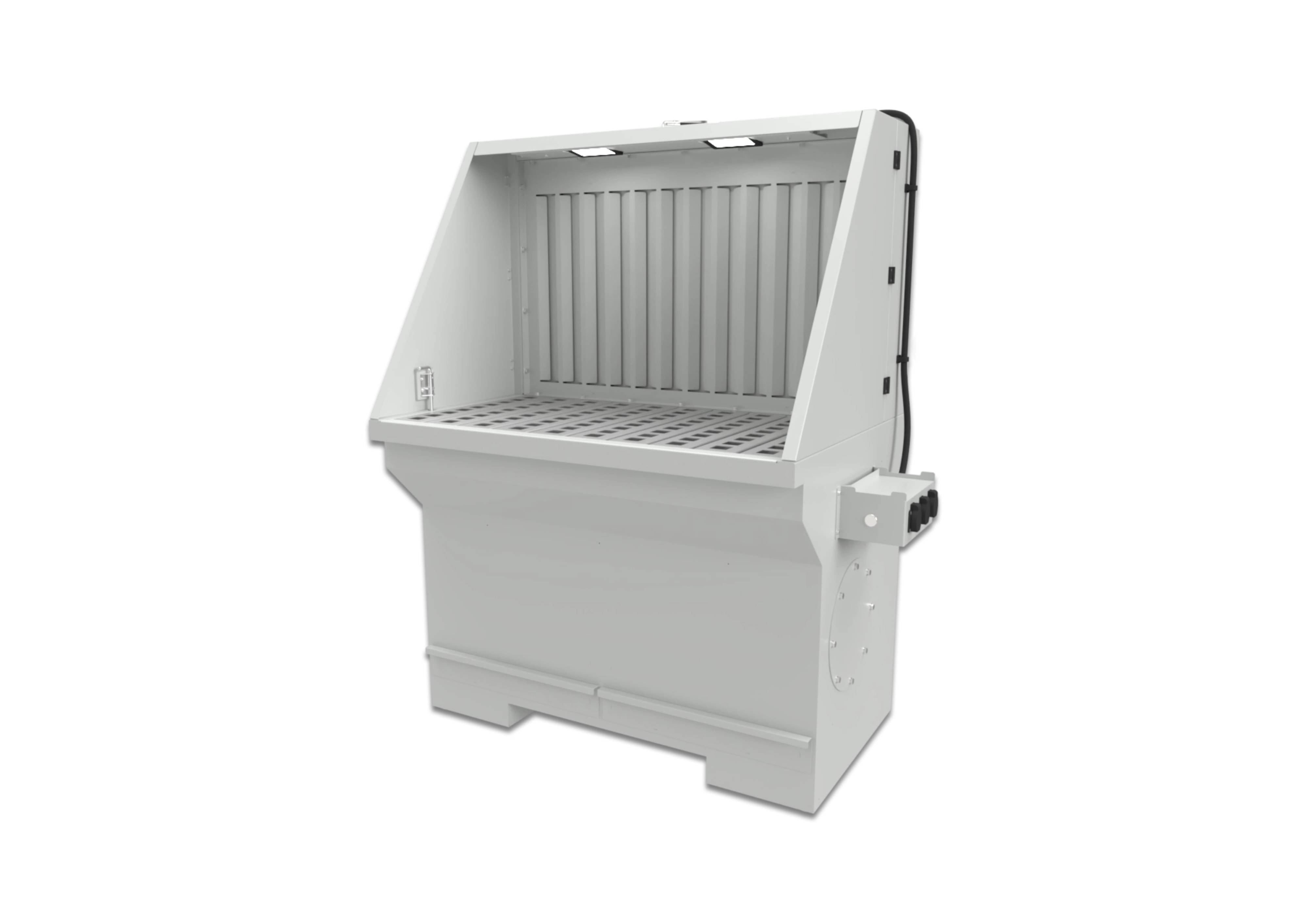

Die Schleifbank Grindair mit Untertisch- & Rückwandabsaugung 1’500 m³/h kombiniert Downdraft an der Fläche mit einer Backdraft-Erfassung an der Rückwand. So werden sowohl nach unten absinkende Partikel als auch aufsteigende Staubfahnen gezielt erfasst. Das Ergebnis: saubere Sicht auf das Werkstück, weniger Streuverluste in den Raum und reproduzierbare Arbeitsbedingungen – auch bei breiteren oder höheren Bauteilen. Vorteile Maximierter Erfassungsgrad durch Doppel-Erfassung, homogene Strömung in Richtung Rost und Rückwand, schwerer, geschweißter Stahlrahmen mit Pulverbeschichtung, wechselbare Arbeitsauflage, optionale Seitenwände gegen Querströmungen, zwei leicht entleerbare Staubschubladen, nivellierbare Füße. Technische Daten (erweitert) Anschluss & Luftmenge: Ø 160 mm; empfohlener Volumenstrom 1’500 m³/h (Verteilung auf Down-/Backdraft) Arbeitsfläche: 1’150 × 800 mm (wechselbar) Gerätemaße (B×T×H): Tisch ca. 1’200 × 800 × 1’050 mm; Gesamthöhe inkl. Rückwand abhängig von Ausführung Rückwand: Erfassplenum mit Luftleitflächen; optional Seitenwände/Schutzscheibe Traglast/Schubladen: bis 100 kg; 2 × 17 l Konstruktion: geschweißter Stahl, pulverbeschichtet; nivellierbare Füße Betrieb: Anschluss an zentrale Absaugung oder externe Filtereinheit Einsatzbereiche Schleifen/Entgraten an Bauteilen mit aufsteigenden Partikelströmen, Kantenbearbeitung und Nacharbeit, bei denen eine Doppel-Erfassung den Abzug in die richtige Richtung bündelt. Montage & Hinweise Rückwand nicht zustellen; Bauteile so positionieren, dass Rost und Rückwand effektiv angeströmt werden. Strömung durch kurze Rohrwege, große Radien und wenige Bögen sichern. Rost/Prallflächen regelmäßig reinigen. Kompatibilität & Zubehör Anschluss an stationäre Filter oder mobile Filtereinheiten. Optional: Seitenwände, Schutzscheibe, LED-Arbeitsleuchte, Einlegeplatten/Auflagen. Beratung Wir legen Verteilung und Luftmenge für Down-/Backdraft aus und empfehlen passende Filterstufen (Patrone/AK/HEPA) und Zubehör je nach Staubart und Lastprofil. FAQ – Häufige Fragen Wann lohnt sich die Rückwandabsaugung?Wenn Bauteile Staubfahnen nach oben/hinten erzeugen oder die Downdraft-Erfassung durch Geometrie verdeckt wird. Die Rückwand ergänzt die Flächenabsaugung und erhöht den Gesamterfassungsgrad. Wie stelle ich die Strömung ein?Durch strömungsgünstige Verrohrung, geeignete Luftmenge und – falls vorhanden – die Anpassung von Luftleitflächen/Seitenwänden. Wir unterstützen bei der Auslegung. Welche Luftmenge ist sinnvoll?Bewährt sind 1’500 m³/h gesamt; die Aufteilung zwischen Down-/Backdraft wird last- und bauteilabhängig gewählt. Gibt es Grenzen der Bauteilgröße?Sehr große Werkstücke können die Strömung abschirmen. In solchen Fällen helfen angepasste Auflagen, Seitenwände und eine optimierte Luftmengenverteilung.

Die Schleifbank Grindair mit Untertisch- & Rückwandabsaugung 1’500 m³/h und integrierter LED-Beleuchtung vereint maximale Erfassung mit optimaler Sicht. Die Kombination aus Downdraft und Backdraft bündelt den Luftstrom auf die Emissionszone, während die homogene LED-Ausleuchtung Konturen, Kanten und Oberflächenfehler sichtbar macht – ideal für präzise Nacharbeit und Qualitätskontrolle. Vorteile Doppel-Erfassung für hohen Erfassungsgrad, blendfreie LED-Arbeitsbeleuchtung für detailgetreues Arbeiten, schwerer, geschweißter Stahlrahmen mit Pulverbeschichtung, wechselbare Arbeitsauflage, optionale Seitenwände gegen Querströmungen, zwei Staubschubladen, nivellierbare Füße. Technische Daten (erweitert) Anschluss & Luftmenge: Ø 160 mm; empfohlener Volumenstrom 1’500 m³/h (Down-/Backdraft) Arbeitsfläche: 1’150 × 800 mm (wechselbar) Gerätemaße (B×T×H): Tisch ca. 1’200 × 800 × 1’050 mm; Gesamthöhe inkl. Rückwand/LED abhängig von Ausführung LED-Beleuchtung: integrierte, homogene Arbeitsleuchte (Spezifikation je Variante) Traglast/Schubladen: bis 100 kg; 2 × 17 l Konstruktion: geschweißter Stahl, pulverbeschichtet; nivellierbare Füße Betrieb: Anschluss an zentrale Absaugung oder externe Filtereinheit Einsatzbereiche Präzisionsnacharbeit, Feinschliff, Kantenfinish und Sichtprüfung – überall dort, wo saubere Luft und optimale Ausleuchtung die Prozessqualität erhöhen. Montage & Hinweise LED-Leuchte auf Arbeitszone ausrichten, Rückwand frei halten, strömungsgünstige Verrohrung sicherstellen (kurze Wege, große Radien). Werkstücke nahe an Rost und Rückwand führen, Rost/Prallflächen regelmäßig reinigen. Kompatibilität & Zubehör Anschluss an stationäre Filter oder mobile Filtereinheiten. Optional: Seitenwände, Schutzscheibe, zusätzliche LED-Leuchte, Einlegeplatten/Auflagen. Beratung Wir stimmen Luftmenge, Strömungsführung und Beleuchtung auf Bauteilgröße, Material und Lastprofil ab – für produktives und ergonomisches Arbeiten. FAQ – Häufige Fragen Welche Vorteile bietet die LED-Beleuchtung?Sie liefert eine gleichmäßige, schattenarme Ausleuchtung der Arbeitszone. Dadurch werden Kanten, Grate und Oberflächenfehler schneller erkannt und Nacharbeit präziser durchgeführt. Ist die LED dimmbar?Je nach Variante. Wir stimmen Lichtstärke und Abstrahlwinkel projektbezogen ab, damit die Beleuchtung zur Aufgabe und Umgebung passt. Wie optimiere ich Down-/Backdraft?Durch die richtige Luftmenge, kurze Leitungswege und – falls vorhanden – Seitenwände/Leitflächen. Positionieren Sie die Emissionszone mittig vor Rückwand und über aktiven Rostfeldern. Welche Filtertechnik passt?Für Schleifstäube sind Patronenfilter üblich; bei Gerüchen lassen sich Aktivkohlestufen ergänzen. Wir beraten zu Dimensionierung und Wechselintervallen.

Die Schleifbank Grindair mit Untertisch- & Rückwandabsaugung 1’500 m³/h, integrierter LED-Beleuchtung und Steckdosen vereint maximale Erfassung, beste Sicht und eine kompakte Energieversorgung am Platz. Downdraft und Backdraft bündeln den Luftstrom auf die Emissionszone; Elektrowerkzeuge werden direkt am Tisch versorgt – ideal für effiziente Seriennacharbeit und qualitätsrelevante Aufgaben. Vorteile Doppel-Erfassung für hohen Erfassungsgrad, blendfreie LED-Ausleuchtung für präzises Arbeiten, integrierte Steckdosen für kurze Wege, schwerer Stahlrahmen mit Pulverbeschichtung, wechselbare Arbeitsauflage, optionale Seitenwände, zwei Staubschubladen, nivellierbare Füße – ausgelegt für den Dauereinsatz. Technische Daten (erweitert) Anschluss & Luftmenge: Ø 160 mm; empfohlener Volumenstrom 1’500 m³/h (Down-/Backdraft) Arbeitsfläche: 1’150 × 800 mm (wechselbar) Gerätemaße (B×T×H): Tisch ca. 1’200 × 800 × 1’050 mm; Gesamthöhe inkl. Rückwand/LED abhängig von Ausführung LED & Elektrik: integrierte Arbeitsleuchte; integrierte Steckdosen (Ausführung/Anzahl je Variante) Traglast/Schubladen: bis 100 kg; 2 × 17 l Konstruktion: geschweißter Stahl, pulverbeschichtet; nivellierbare Füße Betrieb: Anschluss an zentrale Absaugung oder externe Filtereinheit Einsatzbereiche Seriennahe Nacharbeit, Feinschliff und Qualitätskontrolle in Werkstatt und Fertigung – wenn saubere Luft, optimale Ausleuchtung und kurze Rüstzeiten gefragt sind. Montage & Hinweise Verrohrung strömungsgünstig auslegen; LED auf Arbeitszone ausrichten; Stromkreise für Steckdosen passend absichern. Werkstücke nahe an Rost und Rückwand führen. Reinigungsintervalle für Rost/Prallflächen definieren. Kompatibilität & Zubehör Anschluss an stationäre Filter oder mobile Filtereinheiten. Optional: Seitenwände, Schutzscheibe, zusätzliche LED, Einlegeplatten/Auflagen. Beratung Wir konfigurieren Luftmenge, Down-/Backdraft-Verteilung, Beleuchtung und Steckdosenkonfiguration exakt auf Bauteile, Materialien und Prozesse. FAQ – Häufige Fragen Wie profitiere ich von LED + Steckdosen?Sie verbinden präzise Sicht mit kurzen Rüstzeiten: Werkzeugwechsel gelingen schneller, die Sicht bleibt konstant gut, Prüf- und Nacharbeitsprozesse werden effizienter. Was ist bei der Verrohrung zu beachten?Kurze Leitungswege, wenige Bögen und große Radien. So bleiben Druckverluste gering und der nötige Volumenstrom an Rost und Rückwand steht an. Welche Filtertechnik ist geeignet?Für Schleifstäube empfehlen sich Patronenfilter; bei Geruch/Ölen sind Aktivkohlestufen ergänzbar. Wir prüfen Dimensionierung, Druckverlust und Wechselintervalle. Wie halte ich die Leistung stabil?Bauteile mittig vor der Rückwand und über aktiven Rostfeldern bearbeiten, Auflagen nicht als Strömungssperren nutzen, Rost/Prallflächen regelmäßig reinigen.

Die Schleifbank Grindair mit Untertisch- & Rückwandabsaugung 1’500 m³/h und integrierten Steckdosen bietet eine leistungsstarke Doppel-Erfassung und eine kompakte Energieversorgung direkt am Arbeitsplatz. Staub wird nach unten und nach hinten abgezogen, Kabelwege bleiben kurz und der Arbeitsplatz übersichtlich – ideal für wiederkehrende Schleif- und Entgratprozesse. Vorteile Hoher Erfassungsgrad durch Down-/Backdraft, integrierte Steckdosen für kurze Wege, schwerer Stahlrahmen mit Pulverbeschichtung, wechselbare Arbeitsauflage, optionale Seitenwände gegen Querströmungen, zwei Staubschubladen, nivellierbare Füße für sicheren Stand im Dauereinsatz. Technische Daten (erweitert) Anschluss & Luftmenge: Ø 160 mm; empfohlener Volumenstrom 1’500 m³/h (Down-/Backdraft) Arbeitsfläche: 1’150 × 800 mm (wechselbar) Gerätemaße (B×T×H): Tisch ca. 1’200 × 800 × 1’050 mm; Gesamthöhe inkl. Rückwand abhängig von Ausführung Elektrik: integrierte Arbeitssteckdosen (Ausführung/Anzahl je Variante) Traglast/Schubladen: bis 100 kg; 2 × 17 l Konstruktion: geschweißter Stahl, pulverbeschichtet; nivellierbare Füße Betrieb: Anschluss an zentrale Absaugung oder externe Filtereinheit Einsatzbereiche Werkstätten und Lehrbetriebe mit wechselnden Werkzeugen und Bauteilgeometrien; Nacharbeit mit aufsteigenden Staubfahnen, bei der Backdraft die Downdraft-Erfassung ergänzt. Montage & Hinweise Stromkreise für Steckdosen absichern; Rückwand nicht zustellen; Verrohrung strömungsgünstig auslegen. Werkstücke nahe an Rost und Rückwand führen, Rost/Prallflächen regelmäßig reinigen. Kompatibilität & Zubehör Anschluss an stationäre Filter oder mobile Filtereinheiten. Optional: Seitenwände, Schutzscheibe, LED-Arbeitsleuchte, Einlegeplatten/Auflagen. Beratung Wir planen Luftmengen, Down-/Backdraft-Verteilung und Steckdosenkonfiguration passend zum Bauteilspektrum, zur Last und zu Sicherheitsvorgaben. FAQ – Häufige Fragen Wann lohnt sich die Kombination aus Steckdosen und Backdraft?Wenn häufig mit Elektrowerkzeugen gearbeitet wird und Staubfahnen nach oben/hinten entstehen. Die Steckdosen verkürzen Wege, Backdraft erhöht den Erfassungsgrad. Wie teile ich die Luftmenge auf?Abhängig von Prozess und Bauteil. In der Praxis wird die Verteilung so gewählt, dass sowohl die Fläche als auch die Rückwand wirksam ansaugen. Wir unterstützen bei der Auslegung. Welche Pflege ist einzuplanen?Regelmäßiges Entleeren der Staubschubladen, Reinigung von Rost/Prallflächen und Sichtkontrolle der Verrohrung. Intervalle sind lastabhängig. Kann ich später LED ergänzen?Ja, je nach Ausführung. Wir prüfen Montagepunkte und Spezifikation der Leuchte.
