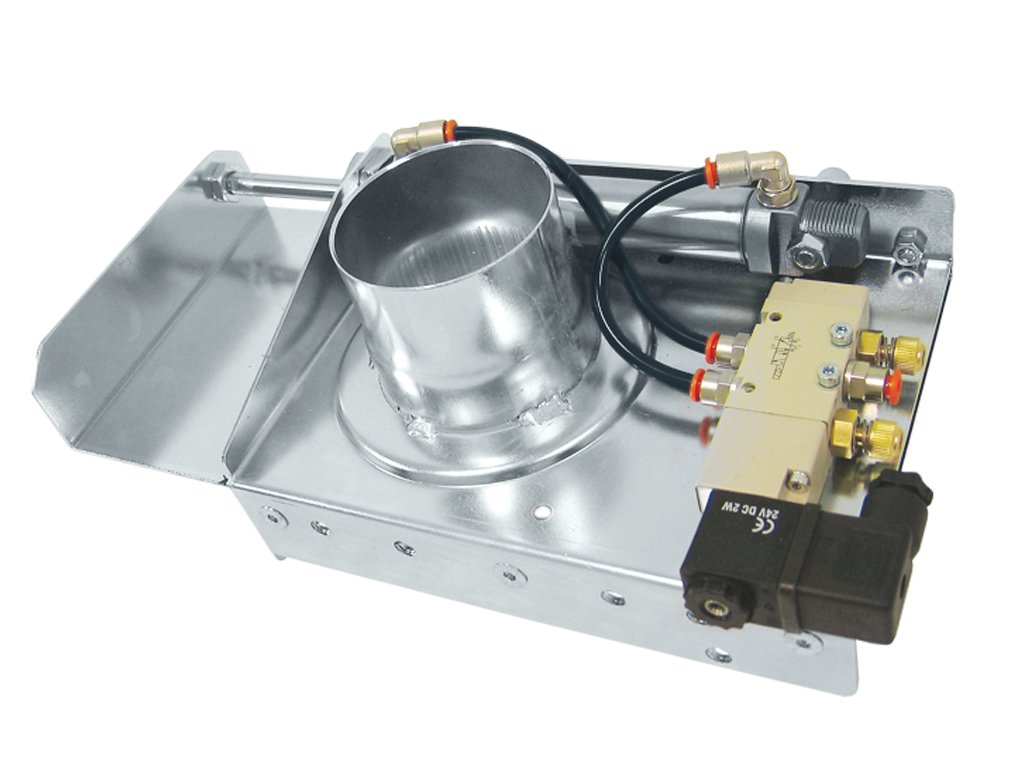

Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an. Der pneumatische Hochvakuum-Schieber Ø 50 mm (Typ ADWPH050) ist ein kompaktes und zugleich äußerst leistungsfähiges Absperrelement für Hochvakuum-Absauganlagen, Staubabsaugungen und Späneförderungen. Das verzinkte Gehäuse schützt zuverlässig vor Korrosion, während die präzise Verarbeitung für einen stabilen und langlebigen Betrieb sorgt. Dank seiner robusten Bauweise ist er auch unter anspruchsvollen Bedingungen eine zuverlässige Lösung. Durch seine platzsparende Konstruktion eignet sich der ADWPH050 hervorragend für den Einsatz in kleineren Rohrsystemen oder in Anlagen mit begrenztem Platzangebot. Das integrierte 5/2-Wege-Ventil mit Federrückstellung sorgt für eine schnelle Schaltfunktion und gewährleistet, dass der Schieber bei Stromausfall automatisch schließt. Die doppelte Abdichtung garantiert höchste Dichtheit und reduziert Energieverluste durch Leckagen auf ein Minimum. Typische Einsatzgebiete sind Werkstätten, Schreinereien, Tischlereien, kleine Produktionslinien und Handwerksbetriebe, in denen eine gezielte und effiziente Punktabsaugung benötigt wird. Durch die einfache Integration in bestehende Hochvakuum-Systeme stellt der ADWPH050 sicher, dass die Absaugleistung dort verfügbar ist, wo sie gebraucht wird – für saubere Arbeitsumgebungen und eine gesteigerte Energieeffizienz. Vorteile Kompakte Bauweise – ideal für enge Platzverhältnisse Doppelte Abdichtung für höchste Dichtheit Schnelle Schaltfunktion mit Federrückstellung Robuste und langlebige Konstruktion Einfache Integration in Hochvakuum-Systeme Typische Anwendungen Absaugung an kleinen Maschinen Holz- und Kunststoffbearbeitung Feinstaub-Absaugung in Werkstätten Punktabsaugung im Handwerk Technische Eigenschaften Verzinkter Stahl, korrosionsgeschützt Spule wahlweise 24V / 110V / 220V 5/2-Wege-Ventil mit Federrückstellung Doppelte Abdichtung (PE-HD + CR) Maße Höhe Durchlass145 mm Gehäusebreite140 mm Gehäuselänge193 mm Gesamtlänge mit geöffnetem Schieberblatt293 mm Ersatzteile Dichtungssatz Ø 50 mm Zylinder mit Hub 75 mm Schutzhaube Ø 50 mm Schieber Nährungsschalter Halter für Schieber Nährungsschalter

Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an. Der pneumatische Hochvakuum-Schieber Ø 63 mm (Typ ADWPH063) ist die kompakte, zugleich äußerst dichte Lösung für Hochvakuum-Absauganlagen, Staub- und Späneabsaugung sowie Prozessluft in Werkstatt, Labor und Leichtindustrie. Das verschraubte, verzinkte Stahlgehäuse bietet hervorragenden Korrosionsschutz und hohe Formstabilität, während die bis Ø 200 mm serienmäßige doppelte Abdichtung (PE-HD + CR) Leckluft minimiert und die Systemeffizienz deutlich erhöht. Durch die kompakte Einbautiefe eignet sich der ADWPH063 ideal für Nachrüstungen oder enge Anlagenbereiche, in denen präzise Absperrungen gefordert sind. Die Betätigung erfolgt über einen Pneumatikzylinder in Verbindung mit einem 5/2-Wege-Ventil mit Federrückstellung: angesteuert öffnet der Schieber, bei Spannungsabfall schließt er automatisch (Fail-Safe). So lassen sich Punktabsaugungen an Maschinen zuverlässig trennen, Lastwechsel sauber steuern und Filterstufen schützen. Glatte Rohrenden gewährleisten einen schnellen, spannungsfreien Einbau mittels Kupplungen – ideal für servicefreundliche Anlagenkonzepte. Vorteile Kompaktes Hochvakuum-Absperrelement für enge Einbauverhältnisse Sehr hohe Dichtheit dank Doppelabdichtung (PE-HD + CR) Fail-Safe: stromlos zuverlässig geschlossen (Federrückstellung) Verzinktes, verschraubtes Gehäuse – robust und wartungsfreundlich Einfache Integration über glatte Rohrenden und Kupplungen Typische Anwendungen Punkt- und Nebenstrangabsperrungen in Hochvakuum-Netzen Staub-, Späne- und Feinstaubabsaugung an kleineren Maschinen Labor-, Werkstatt- und Leichtindustrie-Installationen Technische Eigenschaften Verzinkter Stahl, korrosionsgeschützt; verschraubte Gehäusehälften Spule wahlweise 24V / 110V / 220V 5/2-Wege-Ventil mit Federrückstellung (Fail-Safe) Doppelte Abdichtung (PE-HD + CR) bis Ø 200 mm Maße Höhe Durchlass145 mm Gehäusebreite140 mm Gehäuselänge193 mm Gesamtlänge mit geöffnetem Schieberblatt293 mm Ersatzteile Dichtungssatz Ø 63 mm Zylinder mit Hub 75 mm Schutzhaube Ø 63 mm Schieber Nährungsschalter Halter für Schieber Nährungsschalter

Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an. Der Hochvakuum-Schieber Ø 76 mm (Typ ADWPH076) vereint kompakte Bauweise mit zuverlässiger Dichtigkeit für anspruchsvolle Unterdruckanwendungen. Sein verschraubtes, verzinktes Gehäuse bietet hohe Stabilität und Korrosionsschutz, während die doppelte Abdichtung (PE-HD + CR) auch unter Belastung maximale Leckagesicherheit gewährleistet. Ideal für Problembereiche mit Platzbeschränkung, in denen höchste Präzision und Zuverlässigkeit gefragt sind. Die Ansteuerung erfolgt über einen Pneumatikzylinder mit 5/2-Wege-Ventil und Federrückstellung. Dadurch öffnet der Schieber bei aktiver Spannung automatisch und schließt im stromlosen Zustand selbsttätig – ein essenzieller Sicherheitsmechanismus (Fail-Safe). Dank glatter Enden lässt sich der Schieber einfach mit Kupplungen integrieren, ohne Spannung im System hervorzurufen. Vorteile Präzises Absperren bei hohen Unterdrücken Hohe Dichtheit durch Standard-Doppelabdichtung Fail-Safe-Schließung bei Stromausfall Robuste und kompakte Konstruktion Einfache Installation dank glatter Rohrenden Typische Anwendungen Punktabsaugung an Maschinen und Arbeitsplätzen Feinstaub- und Späneabsaugung in Werkstätten Verteilsysteme in Hochvakuum-Anlagen Technische Eigenschaften Verzinkter Stahl, verschraubte Gehäusehälften Spule wahlweise 24V / 110V / 220V 5/2-Wege-Ventil mit Federrückstellung Doppelte Abdichtung PE-HD + CR Maße Höhe Durchlass145 mm Gehäusebreite157 mm Gehäuselänge223 mm Gesamtlänge mit geöffnetem Schieberblatt338 mm Ersatzteile Dichtungssatz Ø 76 mm Zylinder mit Hub 90 mm Schutzhaube Ø 76 mm Schieber Nährungsschalter Halter für Schieber Nährungsschalter

Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an. Der Hochvakuum-Schieber Ø 102 mm (Typ ADWPH102) verbindet großzügigen Durchfluss mit hoher Dichtleistung – ideal für mittlere bis große Hochvakuumsysteme. Sein verschraubtes Stahlgehäuse mit glatten Rohranschlüssen erlaubt eine einfache Integration, während die doppelte Abdichtung (PE-HD + CR) zuverlässige Dichtheit selbst bei schwierigen Medien gewährleistet. Dadurch minimiert er Leckagen und sorgt für effiziente Absaugprozesse. Der Schieber wird über einen Pneumatikzylinder mit 5/2-Wege-Ventil und Federrückstellung gesteuert: Spannung = geöffnet, stromlos = geschlossen (Fail-Safe). Die kompakte Bauweise sowie der robuste Mechanismus machen den ADWPH102 zur idealen Wahl für industrielle und gewerbliche Anwendungen, bei denen große Volumina mit zuverlässiger Steuerung kombiniert werden müssen. Vorteile Hoher Durchsatz mit stabiler Dichtheit Robuste, langlebige Konstruktion Schnelle Reaktionszeiten bei Schaltvorgängen Fail-Safe durch Federrückstellung Einfache Integration dank glatter Enden Typische Anwendungen Absaug- und Vakuumsysteme in Industrie und Produktion Lüftungs- und Filterstrecken mit hoher Luftleistung Prozessluftführung bei thermischen oder chemischen Anlagen Technische Eigenschaften Verzinkter Stahl mit verschraubtem Gehäuse Spulenanschluss wahlweise 24V / 110V / 220V 5/2-Wege-Ventil mit Federrückstellung (Fail-Safe) Doppelte Abdichtung (PE-HD + CR) Maße Höhe Durchlass145 mm Gehäusebreite177 mm Gehäuselänge263 mm Gesamtlänge mit geöffnetem Schieberblatt398 mm Ersatzteile Dichtungssatz Ø 102 mm Zylinder mit Hub 110 mm Schutzhaube Ø 102 mm

Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an. Der Hochvakuum-Schieber Ø 108 mm (Typ ADWPH108) ist ideal für Anwendungen, in denen größere Durchflussmengen und zuverlässige Steuerung kombiniert werden müssen. Dank seines robusten, verschraubten Stahlgehäuses bietet er langfristige Stabilität, und die doppelte Abdichtung (PE-HD + CR) minimiert Leckluft auch unter anspruchsvollen Bedingungen. Die glatten Rohranschlüsse erleichtern die Integration in bestehende Systeme. Die Steuerung erfolgt über einen Pneumatikzylinder mit einem 5/2-Wege-Ventil und Federrückstellung: bestromt öffnet, stromlos schließt – eine essenzielle Fail-Safe-Funktion bei Vakuum-Anwendungen. Der ADWPH108 ist besonders geeignet für industrielle Prozesse, in denen stabile Absperrung & hoher Massentransport erforderlich sind. Vorteile Großzügiger Querschnitt bei hoher Dichtheit Robuste Ausführung für Dauerbetrieb Schnelle Schaltprozesse dank Federrückstellung Einfache Montage mit glatten Enden Wartungs- und servicefreundlich dank verschraubtem Gehäuse Typische Anwendungen Industrieabsaugung in Holzbearbeitung, Metall- oder Kunststoffverarbeitung Prozessluft- und Vakuumsysteme mit hohem Volumen Verteilsysteme mit mehreren Abzweigungen Technische Eigenschaften Verzinkter Stahl, verschraubtes Gehäuse Spule wählbar: 24V / 110V / 220V 5/2-Wege-Ventil mit Federrückstellung (Fail-Safe) Doppelte Abdichtung (PE-HD + CR) Maße Höhe Durchlass145 mm Gehäusebreite202 mm Gehäuselänge314 mm Gesamtlänge mit geöffnetem Schieberblatt473 mm Ersatzteile Dichtungssatz Ø 108 mm Zylinder mit Hub 135 mm Schutzhaube Ø 108 mm Schieber Nährungsschalter Halter für Schieber Nährungsschalter

Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an. Der Hochvakuum-Schieber Ø 127 mm (Typ ADWPH127) ist optimal für größere Anlagenabschnitte, in denen eine stabile Absperrung unter Unterdruck erforderlich ist. Sein kraftvolles, verschraubtes Gehäuse und die präzise Dichtung gewährleisten dauerhafte Performance ohne Leckagen. Die glatten Enden ermöglichen eine schnelle und flexible Verbindung mittels Kupplungen – auch in bestehenden Rohrsystemen. Als Steuerungsmechanismus dient ein Pneumatikzylinder in Kombination mit einem 5/2-Wege-Ventil mit Federrückstellung. Bei Spannung öffnet der Schieber, bei Stromausfall schließt er automatisch (Fail-Safe-Verhalten). Somit bleibt die Anlage auch im Notfall sicher abgeschottet. Der ADWPH127 ist ideal für mittlere bis große Produktionsanlagen und punktet mit hoher Lebensdauer, solider Technik und einfacher Integration. Vorteile Hoher Durchfluss mit zuverlässiger Absperrung im Vakuumbetrieb Robuste Bauweise für dauerhafte Einsätze Schnelle Reaktionszeiten und präzise Steuerung Fail-Safe-Schließfunktion bei Spannungsverlust Einfache Erweiterung und Integration in Modulanlagen Typische Anwendungen Verteilnetze in Hochvakuum-Absaugsystemen Prozessluftführung in Fertigungsstraßen Filter- und Reinigungssysteme mit hohen Volumenströmen Technische Eigenschaften Verzinkter Stahl, verschraubtes Gehäuse Spule wählbar: 24V / 110V / 220V 5/2-Wege-Ventil mit Federrückstellung Doppelte Abdichtung (PE-HD + CR) Maße Höhe Durchlass145 mm Gehäusebreite202 mm Gehäuselänge314 mm Gesamtlänge mit geöffnetem Schieberblatt473 mm Ersatzteile Dichtungssatz Ø 127 mm Zylinder mit Hub 135 mm Schutzhaube Ø 127 mm Schieber Nährungsschalter Halter für Schieber Nährungsschalter

Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an. Der Hochvakuum-Schieber Ø 152 mm (Typ ADWPH152) ist eine leistungsstarke Absperrlösung für größere Unterdrucksysteme. Die stabile, verschraubte Gehäusekonstruktion aus verzinktem Stahl bietet Spitzenbeständigkeit gegen Verschleiß und Korrosion. Die doppelte Abdichtung (PE-HD + CR) sichert selbst bei multizonegen Systemen eine sehr geringe Leckrate, wodurch Sie Effizienzverluste minimieren und die Gesamtanlage leistungsfähiger gestalten. Für die Steuerung wird ein Pneumatikzylinder mit einem 5/2-Wege-Ventil mit Federrückstellung eingesetzt. Das ermöglicht schnelle Schaltzeiten und garantiert, dass der Schieber bei Stromunterbrechung automatisch schließt (Fail-Safe). Mit glatten Enden lässt sich der Schieber nahtlos in bestehende Rohrsysteme integrieren, ideal für modulare Anlagenteile oder Nachrüstungen in komplexen Systemen. Vorteile Hohe Durchflusskapazität mit sicherer Absperrung im Vakuumbetrieb Widerstandsfähige Konstruktion für Dauerbetrieb Schnelle Reaktion und präzises Schaltverhalten Fail-Safe (automatisches Schließen bei Stromausfall) Einfache Verbindung durch glatte Rohrenden Typische Anwendungen Großdimensionierte Hochvakuum-Absaug- und Filtrationssysteme Prozessluftstrecken in Fertigungslinien Zentrale Absaug- und Vakuumsysteme Technische Eigenschaften Verzinkter Stahl, verschraubte Gehäuseteile Spulenanschluss wahlweise 24V / 110V / 220V 5/2-Wege-Ventil mit Federrückstellung (Fail-Safe) Doppelte Abdichtung (PE-HD + CR) Maße Höhe Durchlass145 mm Gehäusebreite227 mm Gehäuselänge363 mm Gesamtlänge mit geöffnetem Schieberblatt548 mm Ersatzteile Dichtungssatz Ø 150 mm Zylinder mit Hub 170 mm Schutzhaube Ø 152 mm Schieber Nährungsschalter Halter für Schieber Nährungsschalter
