Pneumatischer Schieber Hochvakuum Ø 076 mm
Produktinformationen "Pneumatischer Schieber Hochvakuum Ø 076 mm"
Der pneumatische Hochvakuum-Schieber Ø 76 mm vom Typ ADWPH076 ist ein kompaktes Absperrelement für Absauganlagen, wenn in Hochvakuum-Systemen, Staubabsaugungen oder Späneförderungen einzelne Leitungsabschnitte automatisch geöffnet und geschlossen werden sollen. Die Nennweite Ø 76 mm eignet sich besonders für kompakte Rohrquerschnitte, präzise Punktabsaugungen und Anwendungen, bei denen hohe Dichtheit und eine platzsparende Bauweise gefragt sind.
Das verzinkte, verschraubte Gehäuse schützt den Schieber dauerhaft vor Korrosion und sorgt zusammen mit der doppelten Abdichtung aus PE-HD und CR für eine hohe Betriebssicherheit im laufenden Betrieb. Dadurch lassen sich Leckageverluste reduzieren, Druckverluste im System begrenzen und die Saugleistung gezielt an der jeweils aktiven Absaugstelle bereitstellen. Das integrierte 5/2-Wege-Ventil mit Federrückstellung ermöglicht ein schnelles und zuverlässiges Schalten und sorgt dafür, dass der Schieber bei Ausfall der Ansteuerung automatisch in seine sichere Grundstellung zurückkehrt.
Der ADWPH076 eignet sich besonders für Punktabsaugungen an Maschinen und Arbeitsplätzen, für Feinstaub- und Späneabsaugungen in Werkstätten sowie für kompakte Verteilsysteme in Hochvakuum-Anlagen. Durch seine robuste Konstruktion und die einfache Integration in bestehende Hochdruckrohrsysteme aus verzinktem Stahl ist er ein praxisgerechter Baustein für wirtschaftlich gesteuerte Hochvakuum- und Absaugsysteme.
Vorteile
Der pneumatische Hochvakuum-Schieber Ø 76 mm überzeugt durch seine kompakte Bauweise für enge Einbauverhältnisse und kleinere Leitungsquerschnitte. Die doppelte Abdichtung unterstützt eine hohe Dichtheit im Betrieb und hilft, unnötige Nebenluft konsequent zu vermeiden. Das verzinkte, verschraubte Gehäuse sorgt für eine robuste und wartungsfreundliche Ausführung, während das 5/2-Wege-Ventil mit Federrückstellung schnelle und zuverlässige Schaltvorgänge ermöglicht. Dadurch eignet sich der Schieber besonders für kompakte Hochvakuum-Anwendungen mit hohem Anspruch an Dichtheit, Energieeffizienz und Betriebssicherheit.
Technische Daten
Der pneumatische Hochvakuum-Schieber ADWPH076 Ø 76 mm besteht aus verzinktem Stahl und ist für den Einsatz in üblichen Hochvakuum- und Absaugsystemen ausgelegt. Die Abdichtung erfolgt über eine Kombination aus PE-HD und CR; diese doppelte Abdichtung ist bis Ø 200 mm serienmässig ausgeführt. Der Schieber ist mit einem 5/2-Wege-Ventil mit Federrückstellung ausgestattet und arbeitet als Fail-Safe-Lösung, da er bei Spannungsabfall automatisch schliesst. Die elektrische Ausführung der Spule erfolgt über die jeweilige Produktvariante. In Verbindung mit glatten Rohrenden und passenden Kupplungen lässt sich der Schieber sauber und spannungsfrei in bestehende Leitungsnetze integrieren.
Dichtheit bei Unterdruck (nach Nenndurchmesser)
| DN / Ø-Bereich | Unterdruck-Dichtheit | Umrechnung |
| 50–203 mm | 30 kPa | 0.30 bar = 300 mbar |
| 225–250 mm | 20 kPa | 0.20 bar = 200 mbar |
| 300–450 mm | 5 kPa | 0.05 bar = 50 mbar |
| 500–700 mm | 2 kPa | 0.02 bar = 20 mbar |

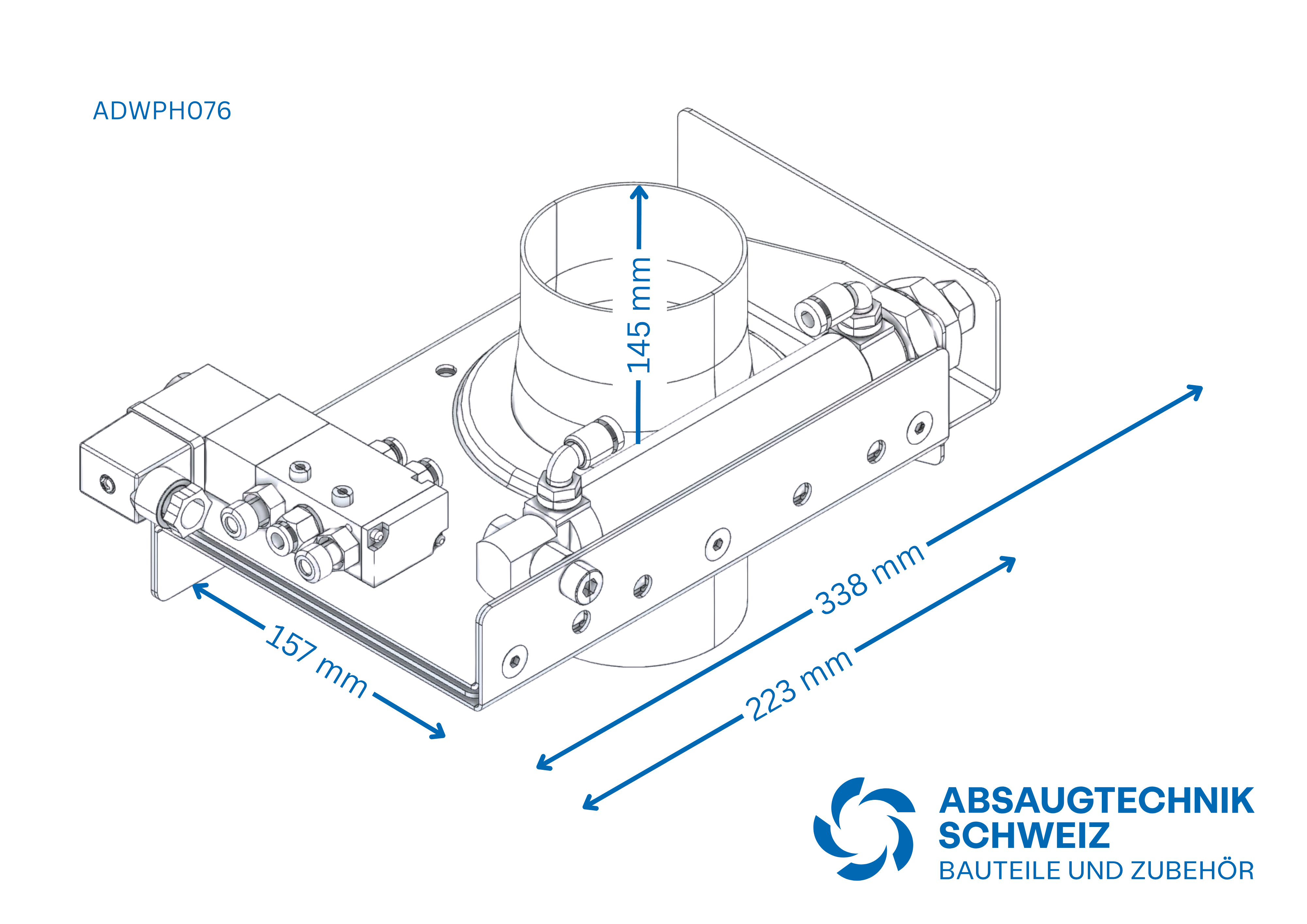

Maße
| Höhe Durchlass | 145 mm |
| Gehäusebreite | 157 mm |
| Gehäuselänge | 223 mm |
| Gesamtlänge mit geöffnetem Schieberblatt | 338 mm |
Einsatzbereiche
Der ADWPH076 wird typischerweise an Maschinen und Arbeitsplätzen mit kompakter Punktabsaugung eingesetzt. Typische Anwendungen finden sich in der Feinstaub- und Späneabsaugung in Werkstätten, in kleineren Hochvakuum-Verteilnetzen sowie in Anwendungen mit begrenztem Platzangebot. Durch seine kompakte Nennweite eignet sich dieser Schieber besonders für Absaugstellen, bei denen die Saugleistung gezielt und verlustarm geführt werden soll.
Montage & Hinweise
Bei der Montage sollte auf saubere Dichtflächen, eine spannungsfreie Einbindung in die Rohrleitung und eine fachgerechte Ausrichtung des Schiebers geachtet werden. Der Pneumatikanschluss erfolgt gemäss Ventilkennzeichnung; die eingesetzte Druckluft sollte trocken und gefiltert sein. Durch glatte Rohrenden und passende Kupplungen lässt sich der Schieber schnell montieren und bei Bedarf auch einfach austauschen. Nach der Montage empfiehlt sich eine Funktionsprüfung mit mehreren Öffnungs- und Schliesszyklen, um die einwandfreie Schaltbewegung sicherzustellen.
Kompatibilität & Zubehör
Der ADWPH076 ist für die Integration in bestehende Hochdruckrohrsysteme aus verzinktem Stahl sowie weitere Hochvakuum- und Absaugsysteme ausgelegt. Für die Zustandserfassung und Einbindung in automatisierte Abläufe kann der Schieber mit einem Näherungsschalter und dem passenden Halter für Schieber Näherungsschalter kombiniert werden.
Als Ersatz- und Verschleissteile stehen unter anderem der Dichtungssatz Ø 76–80 mm, der Zylinder mit Hub 90 mm sowie die Schutzhaube Ø 76 mm zur Verfügung. Dadurch lässt sich der Schieber auch im laufenden Anlagenbetrieb wirtschaftlich warten und instand halten.
Beratung
Sie möchten prüfen, ob der pneumatische Hochvakuum-Schieber ADWPH076 Ø 76 mm zu Ihrer Absauganlage, zu Ihrer Maschinenanbindung oder zu Ihrem Hochvakuum-System passt? Wir beraten Sie gerne bei der Auswahl des passenden Durchmessers, der geeigneten Variante und der sinnvollen Integration in Ihr Rohrnetz. Jetzt Kontakt aufnehmen.
FAQ – Häufige Fragen
Welche Spannungen sind verfügbar?
Die Magnetspule ist in 24 V, 110 V oder 220 V erhältlich. Die gewünschte Variante wird über die jeweilige Produktausführung gewählt.
Wie wird der Schieber im Notfall gesichert?
Durch die Federrückstellung des 5/2-Wege-Ventils: Bei Spannungsabfall schliesst der Schieber automatisch. Dadurch eignet sich der ADWPH076 auch für Anwendungen, bei denen eine sichere Grundstellung im Fehlerfall wichtig ist.
Wie dicht ist der ADWPH076 bei Unterdruck?
Im Durchmesserbereich von 50 bis 203 mm liegt die Unterdruck-Dichtheit bei 30 kPa, was 0.30 bar beziehungsweise 300 mbar entspricht. Damit ist der ADWPH076 für kompakte Hochvakuum- und Absauganwendungen mit hohem Dichtheitsanspruch gut geeignet.
Wie aufwendig ist die Wartung?
Dank verschraubter Gehäusehälften sind Reinigung und Dichtungstausch vergleichsweise schnell möglich. Regelmässige Sichtprüfung, Reinigung und Kontrolle der Dichtungen unterstützen eine lange Lebensdauer und eine dauerhaft zuverlässige Schaltfunktion.
Welche Zubehör- und Ersatzteile sind erhältlich?
Verfügbar sind unter anderem passende Dichtungssätze, Zylinder, Schutzhauben sowie Komponenten zur Zustandsabfrage wie Näherungsschalter und Halter. Das ist besonders interessant, wenn der Schieber regelmässig geschaltet oder in automatisierte Steuerungskonzepte eingebunden wird.
