Pneumatischer Schieber Hochvakuum Ø 063 mm
Produktinformationen "Pneumatischer Schieber Hochvakuum Ø 063 mm"
Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an.
Der pneumatische Hochvakuum-Schieber Ø 63 mm (Typ ADWPH063) ist die kompakte, zugleich äußerst dichte Lösung für Hochvakuum-Absauganlagen, Staub- und Späneabsaugung sowie Prozessluft in Werkstatt, Labor und Leichtindustrie. Das verschraubte, verzinkte Stahlgehäuse bietet hervorragenden Korrosionsschutz und hohe Formstabilität, während die bis Ø 200 mm serienmäßige doppelte Abdichtung (PE-HD + CR) Leckluft minimiert und die Systemeffizienz deutlich erhöht. Durch die kompakte Einbautiefe eignet sich der ADWPH063 ideal für Nachrüstungen oder enge Anlagenbereiche, in denen präzise Absperrungen gefordert sind.
Die Betätigung erfolgt über einen Pneumatikzylinder in Verbindung mit einem 5/2-Wege-Ventil mit Federrückstellung: angesteuert öffnet der Schieber, bei Spannungsabfall schließt er automatisch (Fail-Safe). So lassen sich Punktabsaugungen an Maschinen zuverlässig trennen, Lastwechsel sauber steuern und Filterstufen schützen. Glatte Rohrenden gewährleisten einen schnellen, spannungsfreien Einbau mittels Kupplungen – ideal für servicefreundliche Anlagenkonzepte.
Vorteile- Kompaktes Hochvakuum-Absperrelement für enge Einbauverhältnisse
- Sehr hohe Dichtheit dank Doppelabdichtung (PE-HD + CR)
- Fail-Safe: stromlos zuverlässig geschlossen (Federrückstellung)
- Verzinktes, verschraubtes Gehäuse – robust und wartungsfreundlich
- Einfache Integration über glatte Rohrenden und Kupplungen
- Punkt- und Nebenstrangabsperrungen in Hochvakuum-Netzen
- Staub-, Späne- und Feinstaubabsaugung an kleineren Maschinen
- Labor-, Werkstatt- und Leichtindustrie-Installationen
- Verzinkter Stahl, korrosionsgeschützt; verschraubte Gehäusehälften
- Spule wahlweise 24V / 110V / 220V
- 5/2-Wege-Ventil mit Federrückstellung (Fail-Safe)
- Doppelte Abdichtung (PE-HD + CR) bis Ø 200 mm

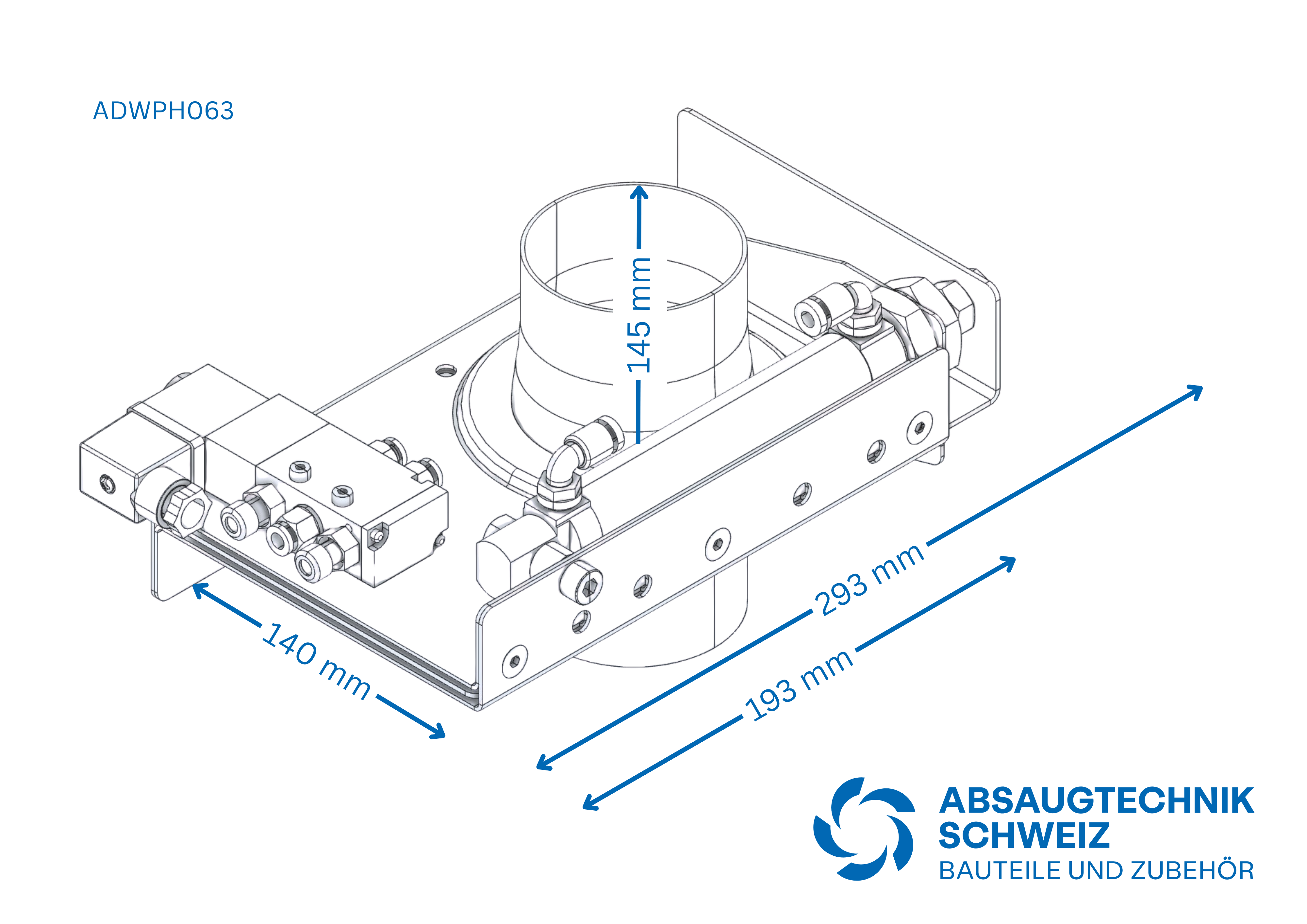

| Höhe Durchlass | 145 mm |
| Gehäusebreite | 140 mm |
| Gehäuselänge | 193 mm |
| Gesamtlänge mit geöffnetem Schieberblatt | 293 mm |
