Pneumatischer Schieber Hochvakuum Ø 102 mm
Produktinformationen "Pneumatischer Schieber Hochvakuum Ø 102 mm"
Der pneumatische Hochvakuum-Schieber Ø 102 mm vom Typ ADWPH102 ist ein leistungsstarkes Absperrelement für Absauganlagen, wenn in Hochvakuum-Systemen, Staubabsaugungen, Späneförderungen oder Prozessluft-Anwendungen einzelne Leitungsabschnitte automatisch geöffnet und geschlossen werden sollen. Die Nennweite Ø 102 mm eignet sich besonders für mittlere Hochvakuum-Leitungen und Anwendungen, bei denen höherer Durchsatz mit hoher Dichtheit und zuverlässiger Steuerung kombiniert werden muss.
Das verzinkte, verschraubte Stahlgehäuse schützt den Schieber dauerhaft vor Korrosion und sorgt zusammen mit der doppelten Abdichtung aus PE-HD und CR für eine hohe Betriebssicherheit im laufenden Betrieb. Dadurch lassen sich Leckageverluste reduzieren, Druckverluste im System begrenzen und die Absaugleistung gezielt an der jeweils aktiven Absaugstelle bereitstellen. Das integrierte 5/2-Wege-Ventil mit Federrückstellung ermöglicht ein schnelles und zuverlässiges Schalten und sorgt dafür, dass der Schieber bei Ausfall der Ansteuerung automatisch in seine sichere Grundstellung zurückkehrt.
Der ADWPH102 eignet sich besonders für industrielle und gewerbliche Anwendungen mit mittleren bis höheren Luftleistungen, etwa in Absaug- und Vakuumsystemen, Filterstrecken oder Prozessluftführungen. Durch seine robuste Konstruktion und die einfache Integration in bestehende Hochdruckrohrsysteme aus verzinktem Stahl ist er ein praxisgerechter Baustein für wirtschaftlich gesteuerte Hochvakuum- und Absaugsysteme.
Vorteile
Der pneumatische Hochvakuum-Schieber Ø 102 mm überzeugt durch seinen vergleichsweise hohen Durchsatz bei gleichzeitig hoher Dichtheit. Die doppelte Abdichtung unterstützt eine verlustarme Luftführung im Betrieb und hilft, unnötige Nebenluft konsequent zu vermeiden. Das verzinkte, verschraubte Gehäuse sorgt für eine robuste und wartungsfreundliche Ausführung, während das 5/2-Wege-Ventil mit Federrückstellung schnelle und zuverlässige Schaltvorgänge ermöglicht. Dadurch eignet sich der Schieber besonders für Hochvakuum-Anwendungen mit erhöhtem Leistungsbedarf und hohem Anspruch an Betriebssicherheit.
Technische Daten
Der pneumatische Hochvakuum-Schieber ADWPH102 Ø 102 mm besteht aus verzinktem Stahl und ist für den Einsatz in üblichen Hochvakuum- und Absaugsystemen ausgelegt. Die Abdichtung erfolgt über eine Kombination aus PE-HD und CR; diese doppelte Abdichtung ist bis Ø 200 mm serienmässig ausgeführt. Der Schieber ist mit einem 5/2-Wege-Ventil mit Federrückstellung ausgestattet und arbeitet als Fail-Safe-Lösung, da er bei Spannungsabfall automatisch schliesst. Die elektrische Ausführung der Spule erfolgt über die jeweilige Produktvariante. In Verbindung mit glatten Rohrenden und passenden Kupplungen lässt sich der Schieber sauber und spannungsfrei in bestehende Leitungsnetze integrieren.
Dichtheit bei Unterdruck (nach Nenndurchmesser)
| DN / Ø-Bereich | Unterdruck-Dichtheit | Umrechnung |
| 50–203 mm | 30 kPa | 0.30 bar = 300 mbar |
| 225–250 mm | 20 kPa | 0.20 bar = 200 mbar |
| 300–450 mm | 5 kPa | 0.05 bar = 50 mbar |
| 500–700 mm | 2 kPa | 0.02 bar = 20 mbar |
Maße

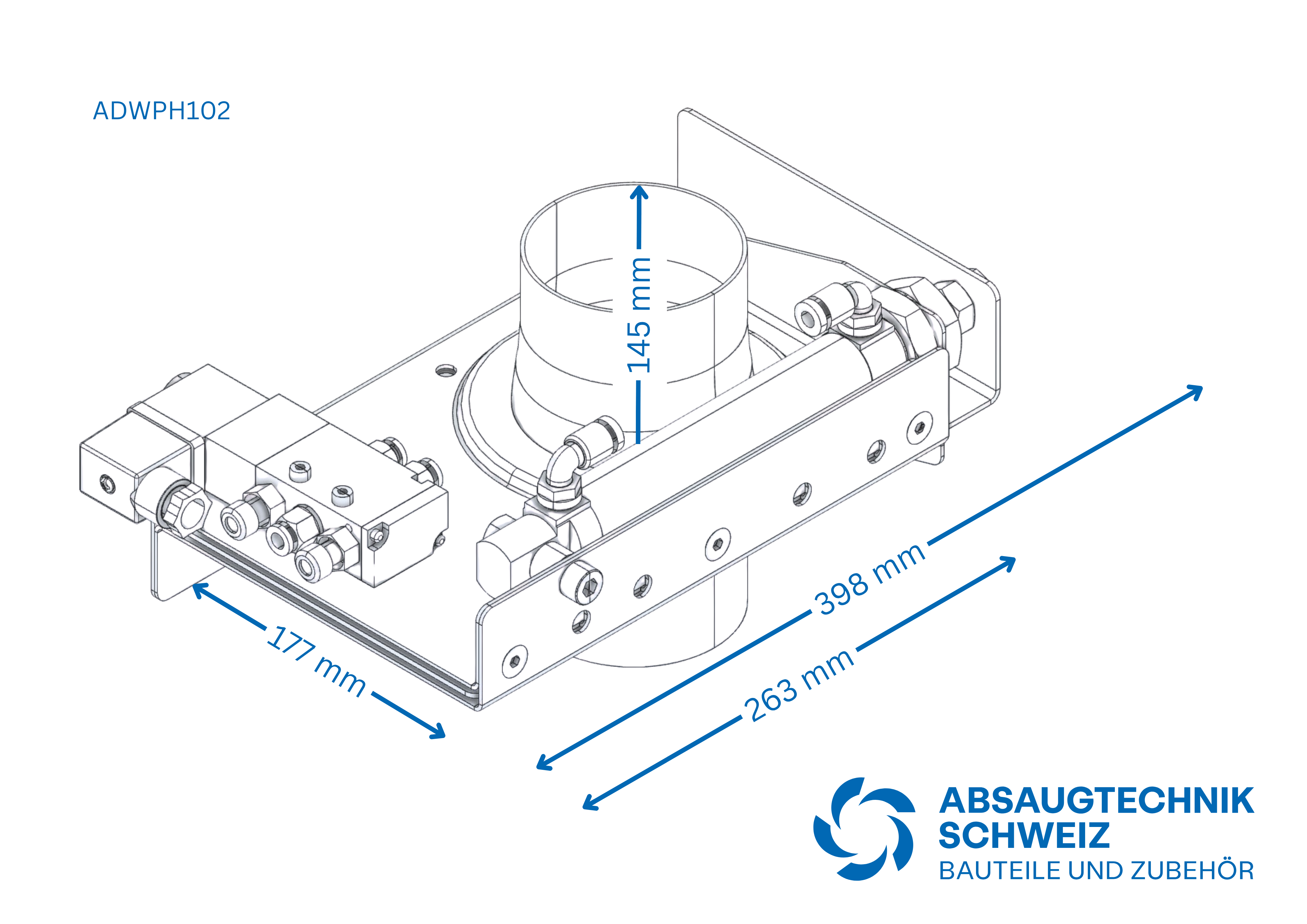

| Höhe Durchlass | 145 mm |
| Gehäusebreite | 177 mm |
| Gehäuselänge | 263 mm |
| Gesamtlänge mit geöffnetem Schieberblatt | 398 mm |
Einsatzbereiche
Der ADWPH102 wird typischerweise in Absaug- und Vakuumsystemen mit mittlerem Luftbedarf eingesetzt. Typische Anwendungen finden sich in industriellen Produktionsumgebungen, in Filter- und Prozessluftstrecken sowie in Hochvakuum-Leitungen, in denen einzelne Maschinen, Absaugpunkte oder Leitungsabschnitte gezielt angesteuert werden sollen. Durch seine Nennweite eignet sich dieser Schieber besonders für Anwendungen, bei denen kompakte Bauweise und erhöhter Durchsatz zusammenkommen sollen.
Montage & Hinweise
Bei der Montage sollte auf saubere Dichtflächen, eine spannungsfreie Einbindung in die Rohrleitung und eine fachgerechte Ausrichtung des Schiebers geachtet werden. Der Pneumatikanschluss erfolgt gemäss Ventilkennzeichnung; die eingesetzte Druckluft sollte trocken und gefiltert sein. Durch glatte Rohrenden und passende Kupplungen lässt sich der Schieber schnell montieren und bei Bedarf auch einfach austauschen. Nach der Montage empfiehlt sich eine Funktionsprüfung mit mehreren Öffnungs- und Schliesszyklen, um die einwandfreie Schaltbewegung sicherzustellen.
Kompatibilität & Zubehör
Der ADWPH102 ist für die Integration in bestehende Hochdruckrohrsysteme aus verzinktem Stahl sowie weitere Hochvakuum- und Absaugsysteme ausgelegt. Für die Zustandserfassung und Einbindung in automatisierte Abläufe kann der Schieber mit einem Näherungsschalter und dem passenden Halter für Schieber Näherungsschalter kombiniert werden.
Als Ersatz- und Verschleissteile stehen unter anderem der Dichtungssatz Ø 100–102 mm, der Zylinder mit Hub 110 mm sowie die Schutzhaube Ø 102 mm zur Verfügung. Dadurch lässt sich der Schieber auch im laufenden Anlagenbetrieb wirtschaftlich warten und instand halten.
Beratung
Sie möchten prüfen, ob der pneumatische Hochvakuum-Schieber ADWPH102 Ø 102 mm zu Ihrer Absauganlage, zu Ihrer Maschinenanbindung oder zu Ihrem Hochvakuum-System passt? Wir beraten Sie gerne bei der Auswahl des passenden Durchmessers, der geeigneten Variante und der sinnvollen Integration in Ihr Rohrnetz. Jetzt Kontakt aufnehmen.
FAQ – Häufige Fragen
Welche Spannungen sind erhältlich?
Die Magnetspule ist in 24 V, 110 V oder 220 V erhältlich. Die gewünschte Variante wird über die jeweilige Produktausführung gewählt.
Wie funktioniert die Fail-Safe-Funktion?
Durch die Federrückstellung des 5/2-Wege-Ventils schliesst der Schieber automatisch bei Spannungsverlust. Dadurch eignet sich der ADWPH102 auch für Anwendungen, bei denen eine sichere Grundstellung im Fehlerfall wichtig ist.
Wie dicht ist der ADWPH102 bei Unterdruck?
Im Durchmesserbereich von 50 bis 203 mm liegt die Unterdruck-Dichtheit bei 30 kPa, was 0.30 bar beziehungsweise 300 mbar entspricht. Damit ist der ADWPH102 für Hochvakuum- und Absauganwendungen mit hohem Dichtheitsanspruch gut geeignet.
Wie erfolgt die Wartung?
Der Schieber ist wartungsarm aufgebaut. Durch die verschraubte Bauweise lassen sich Dichtungen und Zylinder bei Bedarf vergleichsweise einfach austauschen. Regelmässige Sichtprüfung, Reinigung und Kontrolle der Dichtungen unterstützen eine lange Lebensdauer.
Welche Zubehör- und Ersatzteile sind erhältlich?
Verfügbar sind unter anderem passende Dichtungssätze, Zylinder, Schutzhauben sowie Komponenten zur Zustandsabfrage wie Näherungsschalter und Halter. Das ist besonders interessant, wenn der Schieber regelmässig geschaltet oder in automatisierte Steuerungskonzepte eingebunden wird.
