Pneumatischer Schieber Hochvakuum Ø 050 mm
Produktinformationen "Pneumatischer Schieber Hochvakuum Ø 050 mm"
Der pneumatische Hochvakuum-Schieber Ø 50 mm vom Typ ADWPH050 ist ein kompaktes Absperrelement für Absauganlagen, wenn in Hochvakuum-Systemen, Staubabsaugungen oder Späneförderungen einzelne Leitungsabschnitte automatisch geöffnet und geschlossen werden sollen. Die Nennweite Ø 50 mm eignet sich besonders für kleinere Rohrquerschnitte, enge Einbausituationen und Anwendungen, bei denen eine präzise Steuerung der Saugleistung auf engem Raum gefordert ist.
Das verzinkte Gehäuse schützt den Schieber dauerhaft vor Korrosion und sorgt zusammen mit der doppelten Abdichtung für eine hohe Betriebssicherheit im laufenden Betrieb. Dadurch lassen sich Leckageverluste reduzieren, Druckverluste im System begrenzen und die Absaugleistung gezielt an der jeweils aktiven Absaugstelle bereitstellen. Das integrierte 5/2-Wege-Ventil mit Federrückstellung ermöglicht ein schnelles und zuverlässiges Schalten und sorgt dafür, dass der Schieber bei Ausfall der Ansteuerung sicher in seine Grundstellung zurückkehrt.
Der ADWPH050 eignet sich besonders für kleinere Hochvakuum-Installationen in Werkstätten, Schreinereien, Tischlereien, Handwerksbetrieben und kompakten Produktionslinien. Durch seine platzsparende Bauweise, die robuste Konstruktion und die einfache Integration in bestehende Hochdruckrohrsysteme aus verzinktem Stahl ist er ein praxisgerechter Baustein für wirtschaftlich gesteuerte Absauganlagen und Hochvakuum-Systeme.
Vorteile
Der pneumatische Hochvakuum-Schieber Ø 50 mm überzeugt durch seine kompakte Bauweise für enge Platzverhältnisse und kleine Leitungsquerschnitte. Die doppelte Abdichtung unterstützt eine hohe Dichtheit im Betrieb und hilft, unnötige Nebenluft konsequent zu vermeiden. Das verzinkte Gehäuse sorgt für eine robuste und korrosionsbeständige Ausführung, während das 5/2-Wege-Ventil mit Federrückstellung schnelle und zuverlässige Schaltvorgänge ermöglicht. Dadurch eignet sich der Schieber besonders für kleine Hochvakuum-Anwendungen mit hohem Anspruch an Dichtheit und Betriebssicherheit.
Technische Daten
Der pneumatische Hochvakuum-Schieber ADWPH050 Ø 50 mm besteht aus verzinktem Stahl und ist für den Einsatz in üblichen Hochvakuum- und Absaugsystemen ausgelegt. Die Abdichtung erfolgt über eine Kombination aus PE-HD und CR. Der Schieber ist mit einem 5/2-Wege-Ventil mit Federrückstellung ausgestattet. Die elektrische Ausführung der Spule erfolgt über die jeweilige Produktvariante. In Verbindung mit passenden Rohrkomponenten lässt sich der Schieber sauber in bestehende Leitungsnetze integrieren.
Dichtheit bei Unterdruck (nach Nenndurchmesser)
| DN / Ø-Bereich | Unterdruck-Dichtheit | Umrechnung |
| 50–203 mm | 30 kPa | 0.30 bar = 300 mbar |
| 225–250 mm | 20 kPa | 0.20 bar = 200 mbar |
| 300–450 mm | 5 kPa | 0.05 bar = 50 mbar |
| 500–700 mm | 2 kPa | 0.02 bar = 20 mbar |

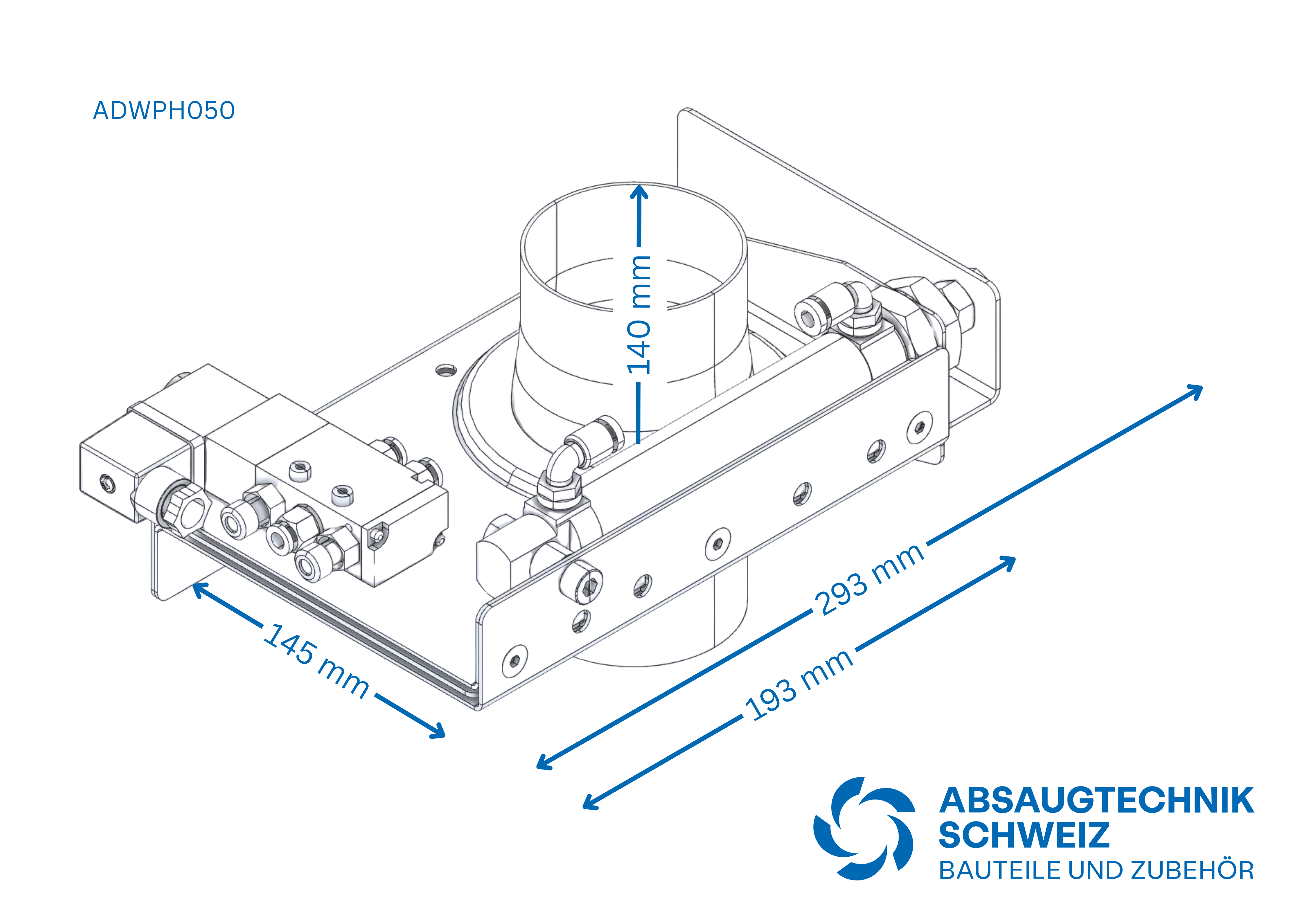

Maße
| Höhe Durchlass | 145 mm |
| Gehäusebreite | 140 mm |
| Gehäuselänge | 193 mm |
| Gesamtlänge mit geöffnetem Schieberblatt | 293 mm |
Einsatzbereiche
Der ADWPH050 wird typischerweise an kleinen Maschinen, kompakten Absaugpunkten und in Hochvakuum-Leitungen mit begrenztem Platzangebot eingesetzt. Typische Anwendungen finden sich in der Holz- und Kunststoffbearbeitung, in Feinstaub-Absaugungen, an handwerklichen Arbeitsplätzen sowie in kleineren Werkstattinstallationen. Durch seine kompakte Nennweite eignet sich dieser Schieber besonders für Punktabsaugungen, bei denen die Saugleistung gezielt und verlustarm geführt werden soll.
Montage & Hinweise
Bei der Montage sollte auf saubere Dichtflächen, eine spannungsfreie Einbindung in die Rohrleitung und eine fachgerechte Ausrichtung des Schiebers geachtet werden. Der Pneumatikanschluss erfolgt gemäss Ventilkennzeichnung; die eingesetzte Druckluft sollte trocken und gefiltert sein. Nach der Montage empfiehlt sich eine Funktionsprüfung mit mehreren Öffnungs- und Schliesszyklen, um die einwandfreie Schaltbewegung sicherzustellen. Regelmässige Reinigung sowie die Kontrolle der Dichtungen unterstützen eine lange Lebensdauer im täglichen Betrieb.
Kompatibilität & Zubehör
Der ADWPH050 ist für die Integration in bestehende Hochdruckrohrsysteme aus verzinktem Stahl sowie weitere Hochvakuum- und Absaugsysteme ausgelegt. Für die Zustandserfassung und Einbindung in automatisierte Abläufe kann der Schieber mit einem Näherungsschalter und dem passenden Halter für Schieber Näherungsschalter kombiniert werden.
Als Ersatz- und Verschleissteile stehen unter anderem der Dichtungssatz Ø 50–63 mm, der Zylinder mit Hub 75 mm sowie die Schutzhaube Ø 50 mm zur Verfügung. Dadurch lässt sich der Schieber auch im laufenden Anlagenbetrieb wirtschaftlich warten und instand halten.
Beratung
Sie möchten prüfen, ob der pneumatische Hochvakuum-Schieber ADWPH050 Ø 50 mm zu Ihrer Absauganlage, zu Ihrer Maschinenanbindung oder zu Ihrem Hochvakuum-System passt? Wir beraten Sie gerne bei der Auswahl des passenden Durchmessers, der geeigneten Variante und der sinnvollen Integration in Ihr Rohrnetz. Jetzt Kontakt aufnehmen.
FAQ – Häufige Fragen
Für welche Anwendungen ist der ADWPH050 geeignet?
Der Schieber eignet sich ideal für Hochvakuum-Absauganlagen, kleine Werkstattinstallationen und Punktabsaugungen mit begrenztem Platzangebot. Typische Anwendungen sind kompakte Maschinenanschlüsse, Feinstaub-Absaugungen und kleinere Leitungsabschnitte in Handwerk und Produktion.
Welche Spannungen sind verfügbar?
Die Magnetspule ist in 24 V, 110 V und 220 V erhältlich. Die gewünschte Variante wird über die jeweilige Produktausführung gewählt.
Wie dicht ist der ADWPH050 bei Unterdruck?
Im Durchmesserbereich von 50 bis 203 mm liegt die Unterdruck-Dichtheit bei 30 kPa, was 0.30 bar beziehungsweise 300 mbar entspricht. Damit ist der ADWPH050 für kompakte Hochvakuum- und Absauganwendungen mit hohem Dichtheitsanspruch gut geeignet.
Wie erfolgt die Wartung?
Durch die verschraubte Bauweise ist der Zugang zu Dichtungen und Zylinder vergleichsweise einfach. Regelmässige Reinigung und die Kontrolle der Dichtungen unterstützen eine lange Lebensdauer und eine dauerhaft zuverlässige Schaltfunktion.
Welche Zubehör- und Ersatzteile sind erhältlich?
Verfügbar sind unter anderem passende Dichtungssätze, Zylinder, Schutzhauben sowie Komponenten zur Zustandsabfrage wie Näherungsschalter und Halter. Das ist besonders interessant, wenn der Schieber regelmässig geschaltet oder in automatisierte Steuerungskonzepte eingebunden wird.
