Pneumatischer Schieber Hochvakuum Ø 108 mm
Produktinformationen "Pneumatischer Schieber Hochvakuum Ø 108 mm"
Bitte geben Sie den gewünschten Spulenanschluss (24V, 110V oder 220V) im Bemerkungsfeld an.
Der Hochvakuum-Schieber Ø 108 mm (Typ ADWPH108) ist ideal für Anwendungen, in denen größere Durchflussmengen und zuverlässige Steuerung kombiniert werden müssen. Dank seines robusten, verschraubten Stahlgehäuses bietet er langfristige Stabilität, und die doppelte Abdichtung (PE-HD + CR) minimiert Leckluft auch unter anspruchsvollen Bedingungen. Die glatten Rohranschlüsse erleichtern die Integration in bestehende Systeme.
Die Steuerung erfolgt über einen Pneumatikzylinder mit einem 5/2-Wege-Ventil und Federrückstellung: bestromt öffnet, stromlos schließt – eine essenzielle Fail-Safe-Funktion bei Vakuumanwendungen. Der ADWPH108 ist besonders geeignet für industrielle Prozesse, in denen stabile Absperrung und hoher Massentransport erforderlich sind.
Vorteile- Großzügiger Querschnitt bei hoher Dichtheit
- Robuste Ausführung für Dauerbetrieb
- Schnelle Schaltprozesse dank Federrückstellung
- Einfache Montage mit glatten Enden
- Wartungs- und servicefreundlich dank verschraubtem Gehäuse
- Industrieabsaugung in Holz-, Metall- oder Kunststoffverarbeitung
- Prozessluft- und Vakuumsysteme mit hohem Volumenstrom
- Verteilsysteme mit mehreren Abzweigungen
- Verzinkter Stahl, verschraubtes Gehäuse
- Spule wählbar: 24V / 110V / 220V
- 5/2-Wege-Ventil mit Federrückstellung (Fail-Safe)
- Doppelte Abdichtung (PE-HD + CR)

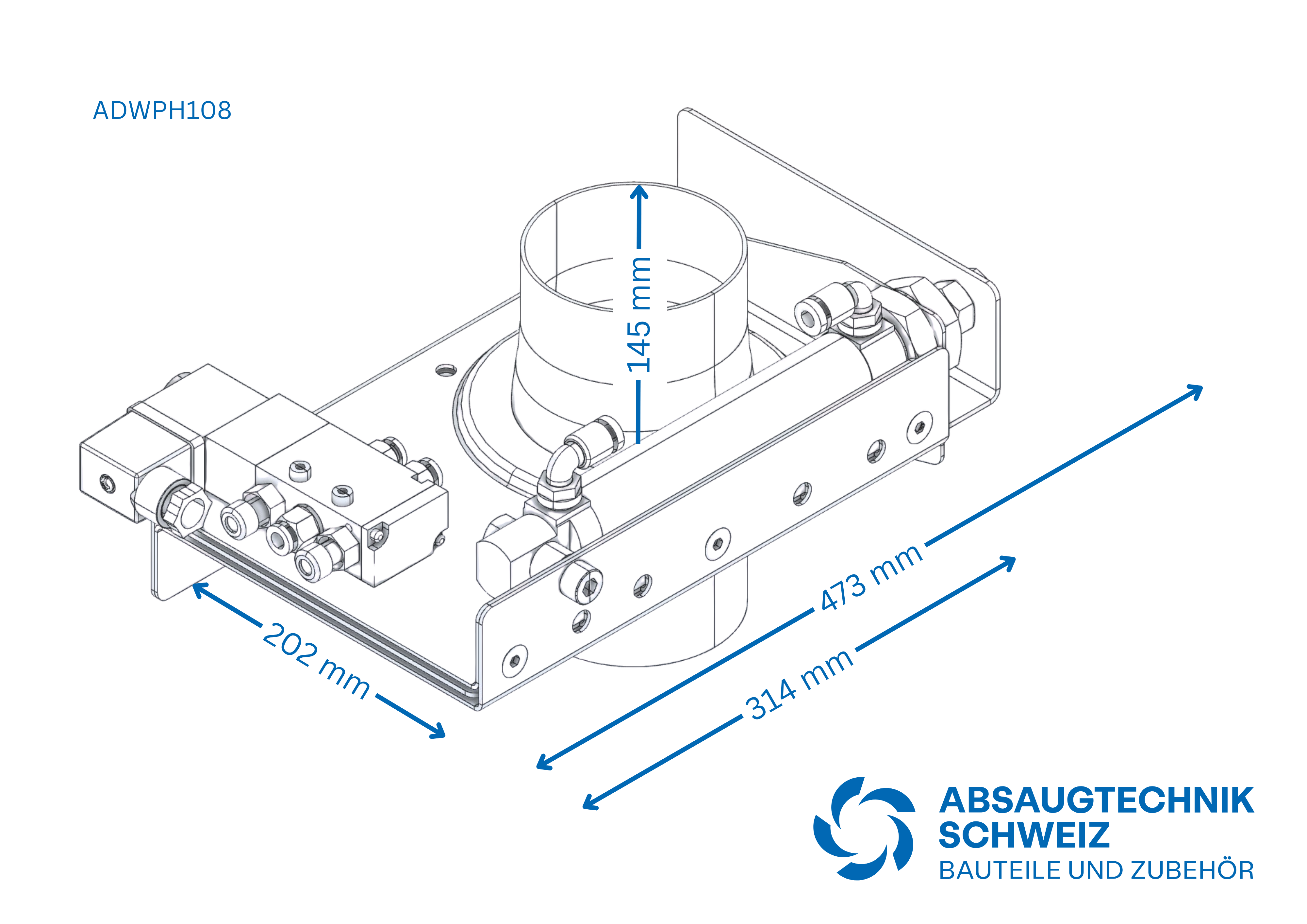

| Höhe Durchlass | 145 mm |
| Gehäusebreite | 202 mm |
| Gehäuselänge | 314 mm |
| Gesamtlänge mit geöffnetem Schieberblatt | 473 mm |
Ersatzteile
- Dichtungssatz Ø 108–127 mm
- Zylinder mit Hub 135 mm
- Schutzhaube Ø 108 mm
- Schieber Näherungsschalter
- Halter für Schieber Näherungsschalter
Welche Spannungen sind verfügbar?
24 V, 110 V oder 220 V. Die gewünschte Spannung bitte im Bemerkungsfeld angeben.
Wie funktioniert die Fail-Safe-Funktion?
Durch die Federrückstellung schließt der Schieber automatisch, wenn keine Spannung anliegt – das garantiert Sicherheit im Betrieb.
Wie erfolgt die Wartung?
Der Schieber ist wartungsarm. Dichtungen und Zylinder können durch die verschraubte Bauweise einfach ausgetauscht werden.
