Pneumatischer Schieber Hochvakuum Ø 127 mm
Produktinformationen "Pneumatischer Schieber Hochvakuum Ø 127 mm"
Der pneumatische Hochvakuum-Schieber Ø 127 mm vom Typ ADWPH127 ist ein leistungsstarkes Absperrelement für Absauganlagen, wenn in Hochvakuum-Systemen, Staubabsaugungen, Späneförderungen oder Prozessluft-Anwendungen einzelne Leitungsabschnitte automatisch geöffnet und geschlossen werden sollen. Die Nennweite Ø 127 mm eignet sich besonders für grössere Anlagenabschnitte, in denen höherer Durchsatz mit hoher Dichtheit und stabiler Steuerung kombiniert werden muss.
Das verzinkte, verschraubte Stahlgehäuse schützt den Schieber dauerhaft vor Korrosion und sorgt zusammen mit der doppelten Abdichtung aus PE-HD und CR für eine hohe Betriebssicherheit im laufenden Betrieb. Dadurch lassen sich Leckageverluste reduzieren, Druckverluste im System begrenzen und die Absaugleistung gezielt an der jeweils aktiven Absaugstelle bereitstellen. Das integrierte 5/2-Wege-Ventil mit Federrückstellung ermöglicht ein schnelles und zuverlässiges Schalten und sorgt dafür, dass der Schieber bei Ausfall der Ansteuerung automatisch in seine sichere Grundstellung zurückkehrt.
Der ADWPH127 eignet sich besonders für Verteilnetze in Hochvakuum-Absaugsystemen, für Prozessluftführungen in Fertigungsstrassen sowie für Filter- und Reinigungssysteme mit höheren Volumenströmen. Durch seine robuste Konstruktion und die einfache Integration in bestehende Hochdruckrohrsysteme aus verzinktem Stahl ist er ein praxisgerechter Baustein für wirtschaftlich gesteuerte Hochvakuum- und Absaugsysteme.
Vorteile
Der pneumatische Hochvakuum-Schieber Ø 127 mm überzeugt durch seinen höheren Durchfluss bei gleichzeitig zuverlässiger Absperrung im Vakuumbetrieb. Die doppelte Abdichtung unterstützt eine verlustarme Luftführung im Betrieb und hilft, unnötige Nebenluft konsequent zu vermeiden. Das verzinkte, verschraubte Gehäuse sorgt für eine robuste und wartungsfreundliche Ausführung, während das 5/2-Wege-Ventil mit Federrückstellung schnelle und präzise Schaltvorgänge ermöglicht. Dadurch eignet sich der Schieber besonders für Hochvakuum-Anwendungen mit erhöhtem Leistungsbedarf und hohem Anspruch an Betriebssicherheit.
Technische Daten
Der pneumatische Hochvakuum-Schieber ADWPH127 Ø 127 mm besteht aus verzinktem Stahl und ist für den Einsatz in üblichen Hochvakuum- und Absaugsystemen ausgelegt. Die Abdichtung erfolgt über eine Kombination aus PE-HD und CR; diese doppelte Abdichtung ist bis Ø 200 mm serienmässig ausgeführt. Der Schieber ist mit einem 5/2-Wege-Ventil mit Federrückstellung ausgestattet und arbeitet als Fail-Safe-Lösung, da er bei Spannungsabfall automatisch schliesst. Die elektrische Ausführung der Spule erfolgt über die jeweilige Produktvariante. In Verbindung mit glatten Rohrenden und passenden Kupplungen lässt sich der Schieber sauber und spannungsfrei in bestehende Leitungsnetze integrieren.
Dichtheit bei Unterdruck (nach Nenndurchmesser)
| DN / Ø-Bereich | Unterdruck-Dichtheit | Umrechnung |
| 50–203 mm | 30 kPa | 0.30 bar = 300 mbar |
| 225–250 mm | 20 kPa | 0.20 bar = 200 mbar |
| 300–450 mm | 5 kPa | 0.05 bar = 50 mbar |
| 500–700 mm | 2 kPa | 0.02 bar = 20 mbar |

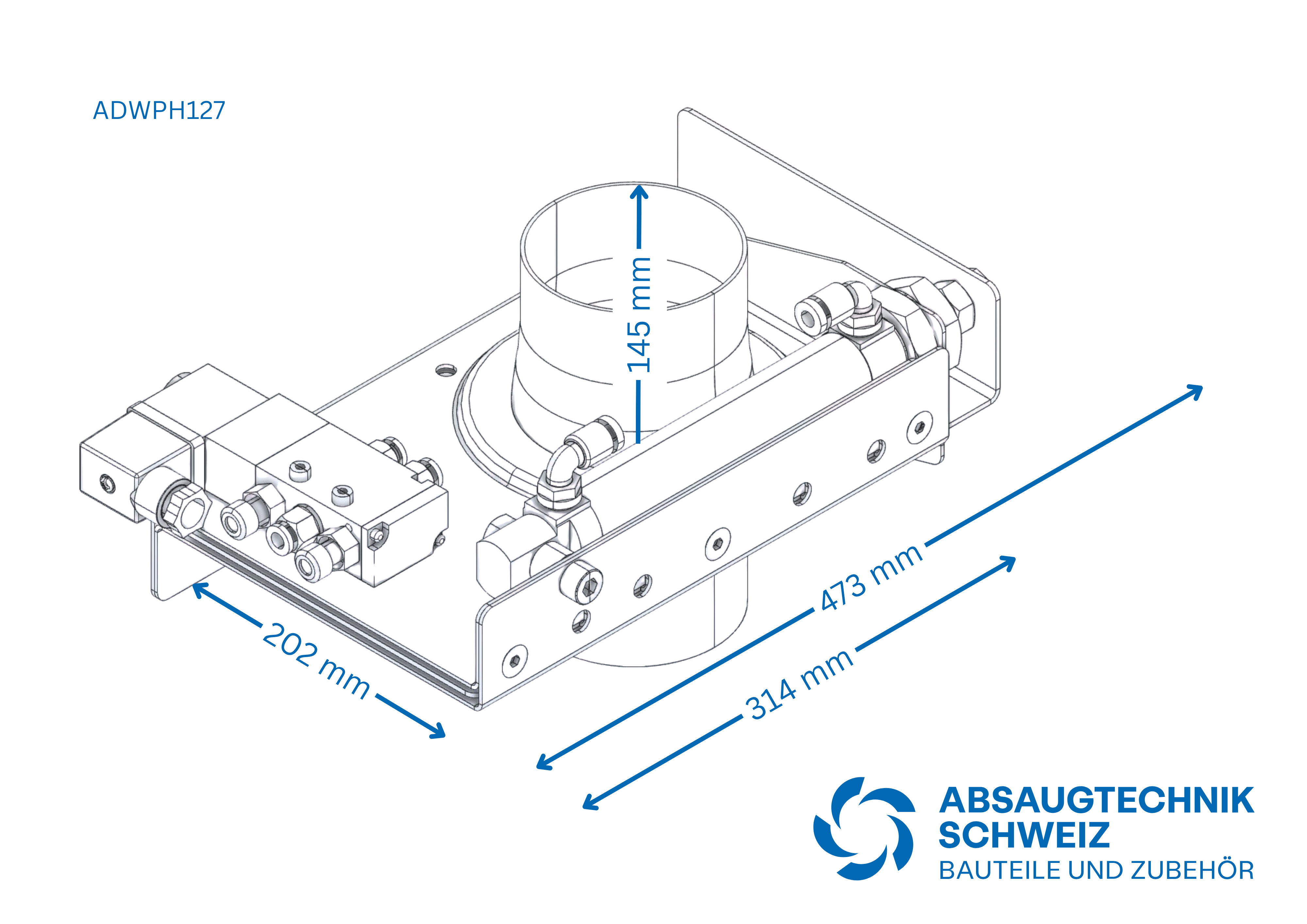

Maße
| Höhe Durchlass | 145 mm |
| Gehäusebreite | 202 mm |
| Gehäuselänge | 314 mm |
| Gesamtlänge mit geöffnetem Schieberblatt | 473 mm |
Einsatzbereiche
Der ADWPH127 wird typischerweise in Verteilnetzen von Hochvakuum-Absaugsystemen, in Prozessluftführungen sowie in Filter- und Reinigungssystemen mit höherem Luftbedarf eingesetzt. Typische Anwendungen finden sich in Produktionslinien, in industriellen Absaugsystemen und in Anlagenbereichen, in denen einzelne Leitungsabschnitte gezielt angesteuert werden sollen. Durch seine Nennweite eignet sich dieser Schieber besonders für Anwendungen, bei denen kompakte Bauweise und erhöhter Durchsatz kombiniert werden sollen.
Montage & Hinweise
Bei der Montage sollte auf saubere Dichtflächen, eine spannungsfreie Einbindung in die Rohrleitung und eine fachgerechte Ausrichtung des Schiebers geachtet werden. Der Pneumatikanschluss erfolgt gemäss Ventilkennzeichnung; die eingesetzte Druckluft sollte trocken und gefiltert sein. Durch glatte Rohrenden und passende Kupplungen lässt sich der Schieber schnell montieren und bei Bedarf auch einfach austauschen. Nach der Montage empfiehlt sich eine Funktionsprüfung mit mehreren Öffnungs- und Schliesszyklen, um die einwandfreie Schaltbewegung sicherzustellen. Der Schieber ist für den horizontalen Einbau vorgesehen.
Kompatibilität & Zubehör
Der ADWPH127 ist für die Integration in bestehende Hochdruckrohrsysteme aus verzinktem Stahl sowie weitere Hochvakuum- und Absaugsysteme ausgelegt. Für die Zustandserfassung und Einbindung in automatisierte Abläufe kann der Schieber mit einem Näherungsschalter und dem passenden Halter für Schieber Näherungsschalter kombiniert werden.
Als Ersatz- und Verschleissteile stehen unter anderem der Dichtungssatz Ø 108–127 mm, der Zylinder mit Hub 135 mm sowie die Schutzhaube Ø 127 mm zur Verfügung. Dadurch lässt sich der Schieber auch im laufenden Anlagenbetrieb wirtschaftlich warten und instand halten.
Beratung
Sie möchten prüfen, ob der pneumatische Hochvakuum-Schieber ADWPH127 Ø 127 mm zu Ihrer Absauganlage, zu Ihrer Maschinenanbindung oder zu Ihrem Hochvakuum-System passt? Wir beraten Sie gerne bei der Auswahl des passenden Durchmessers, der geeigneten Variante und der sinnvollen Integration in Ihr Rohrnetz. Jetzt Kontakt aufnehmen.
FAQ – Häufige Fragen
Kann der ADWPH127 vertikal eingebaut werden?
Nein. Der Schieber ist für den horizontalen Einbau vorgesehen, damit die Dichtfunktion und die mechanische Führung dauerhaft zuverlässig arbeiten.
Welche Spannungen sind verfügbar?
Die Magnetspule ist in 24 V, 110 V oder 220 V erhältlich. Die gewünschte Variante wird über die jeweilige Produktausführung gewählt.
Wie funktioniert die Fail-Safe-Funktion?
Durch die Federrückstellung schliesst der Schieber automatisch bei Spannungsverlust. Dadurch eignet sich der ADWPH127 auch für Anwendungen, bei denen eine sichere Grundstellung im Fehlerfall wichtig ist.
Wie dicht ist der ADWPH127 bei Unterdruck?
Im Durchmesserbereich von 50 bis 203 mm liegt die Unterdruck-Dichtheit bei 30 kPa, was 0.30 bar beziehungsweise 300 mbar entspricht. Damit ist der ADWPH127 für Hochvakuum- und Absauganwendungen mit hohem Dichtheitsanspruch gut geeignet.
Wie erfolgt die Wartung?
Der Schieber ist wartungsarm aufgebaut. Dichtungen und Zylinder können durch die verschraubte Bauweise bei Bedarf vergleichsweise einfach ersetzt werden. Regelmässige Sichtprüfung, Reinigung und Kontrolle der Dichtungen unterstützen eine lange Lebensdauer.
