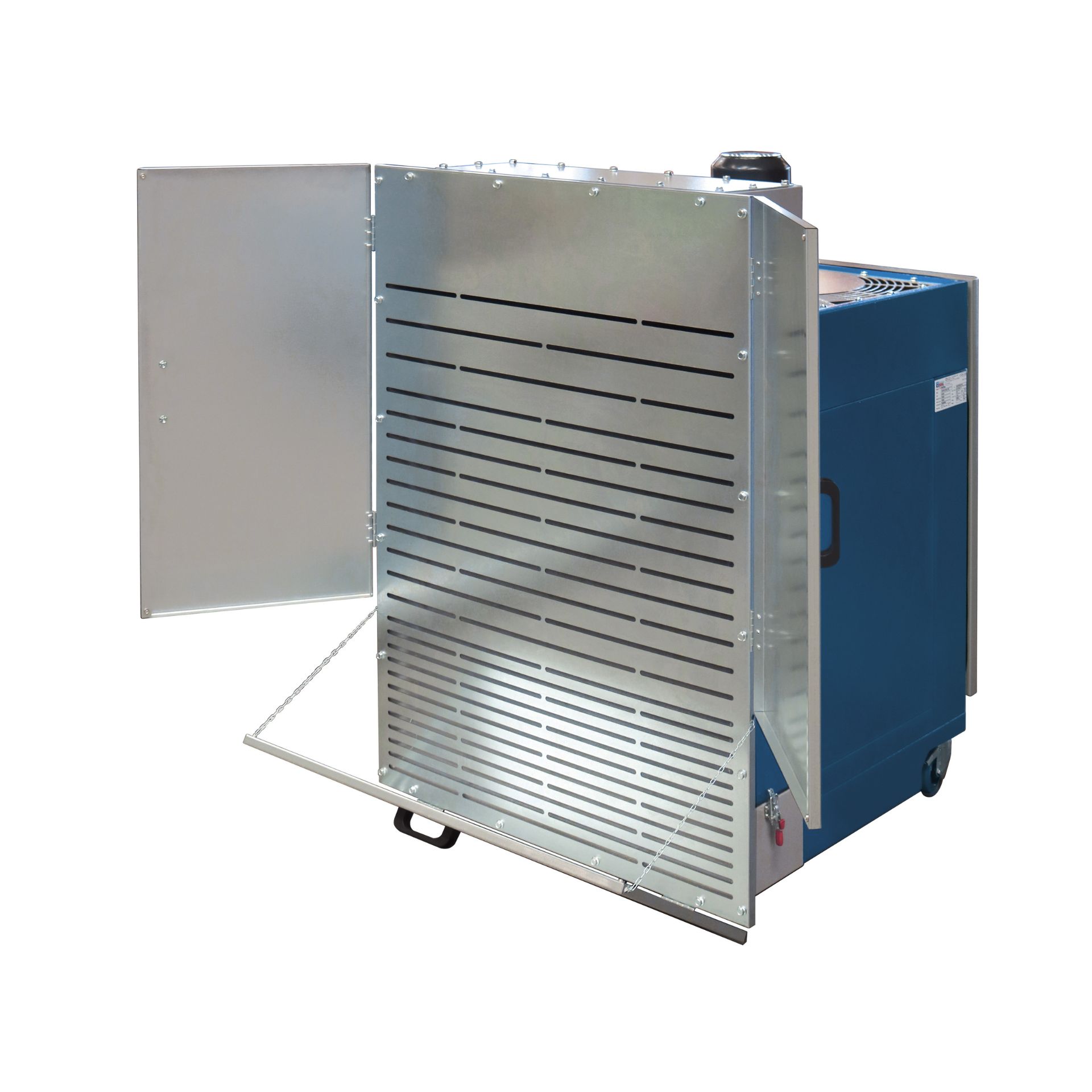

Die mobile Absaugwand WALLY DF/W 2,2 ist eine kompakte fahrbare Filtereinheit zur Schweißrauchabsaugung und Luftreinigung bei gelegentlichen Schweißarbeiten an kleineren Werkstücken. Als frontale Absaugwand eignet sich das System besonders für Arbeitsplätze, an denen Emissionen direkt im Bedienbereich erfasst und über integrierte Filterpatronen gereinigt werden sollen – ohne stationäre Rohrleitung oder zentrale Absauganlage. Die Ausführung DF/W ist die Rauch-/Schweißvariante der WALLY-Baureihe. Sie arbeitet mit Patronenfiltern und einer automatischen Druckluftabreinigung, wodurch die Filteroberfläche im Betrieb regelmäßig entlastet wird. Das unterstützt eine stabile Absaugleistung bei wiederkehrenden Schweißanwendungen und reduziert den manuellen Reinigungsaufwand im Vergleich zu einfacheren Filtersystemen. Mit 2,2 kW Motorleistung und einem Nennvolumenstrom von 2280 m³/h ist die WALLY DF/W 2,2 auf den praxisnahen Einsatz in Werkstätten, Instandhaltung und kleineren Fertigungsbereichen ausgelegt. Die Anlage ist mit Patronenfiltration ausgestattet und kann optional mit einer HEPA-H13- oder Aktivkohle-Filtereinheit erweitert werden, wenn die Anwendung eine zusätzliche Nachfilterung erfordert. Die folgende Übersicht fasst die wichtigsten technischen Daten der mobilen Absaugwand WALLY DF/W 2,2 (Rauch) zusammen. Produktart Mobile Absaugwand / fahrbare Filtereinheit Modell WALLY DF/W 2,2 Ausführung DF/W (für Schweißrauch / Rauchanwendungen) Einsatzbereich Gelegentliche Schweißarbeiten an kleinen Werkstücken Bauart Kompakte mobile Saugwand mit frontaler Erfassung und Patronenfiltration Motorleistung 3 HP / 2,2 kW Drehzahl 2845 rpm Ventilator PRM 250 Elektrischer Anschluss 400 V / 50 Hz / 3~ Nennvolumenstrom 2280 m³/h (1345 cfm) Filtertyp Patronenfilter Filterpatronen 2 × Ø 325 mm / H 400 mm Filtermaterial (Standard) Polyester (M PES) IFA/BGIA-Klassifikation M PES (gemäss Herstellerangabe) Filterfläche 16 m² (172 sq.ft) Filterabreinigung Automatische Druckluftabreinigung (Jet-Cleaning-System) Sammelbehältervolumen 12 + 28 l Abmessungen (L × H × B) 1410 × 1425 × 1950 mm Gewicht 230 kg Optionale Erweiterungen Schalldämmhaube (Plenum), Aktivkohlefilter-Plenum, HEPA-H13-Filtereinheit Optionale Patronenvarianten z. B. M PES/TF (PTFE-beschichtet), M PES + PTFE-Membran, M PES/AX (antistatisch/aluminiert), H13-Varianten Einsatzbereiche: Die WALLY DF/W 2,2 eignet sich für Schweißarbeitsplätze in Werkstätten, Schlossereien, Reparatur- und Instandhaltungsbereichen sowie in kleineren Fertigungszonen, in denen gelegentlich geschweißt wird. Durch die mobile Bauweise kann die Absaugwand flexibel an den jeweiligen Arbeitsplatz gebracht werden. Das ist besonders hilfreich, wenn wechselnde Arbeitsplätze genutzt werden oder keine stationäre Absauginfrastruktur vorhanden ist. Montage & Hinweise: Für die automatische Druckluftabreinigung ist eine geeignete Druckluftversorgung erforderlich. Die Anlage sollte so positioniert werden, dass die entstehende Rauchfahne möglichst direkt in den Erfassungsbereich der Absaugwand gelangt. Starke Querströmungen (z. B. durch Zugluft, geöffnete Tore oder zusätzliche Ventilatoren) können die Erfassungswirkung beeinträchtigen. Für Wartung und Filterwechsel sollten ausreichende Serviceabstände eingeplant werden. Kompatibilität & Zubehör: Passende Komponenten für Wartung, Filterwechsel und Erweiterungen findest du unter Filter & Ersatzfilter sowie bei Zubehör & Erweiterungen. Je nach Anwendung sind zusätzliche Nachfilter- oder Erweiterungsmodule sinnvoll, z. B. zur weitergehenden Feinstaubabscheidung oder zur Reduktion bestimmter Emissionen. Du möchtest prüfen, ob die WALLY DF/W 2,2 für deinen Arbeitsplatz passt? Nenne uns kurz das Schweißverfahren, die Einsatzhäufigkeit, die Werkstückgröße, den Aufstellort und ob eine HEPA- oder Aktivkohle-Nachfilterung benötigt wird – dann unterstützen wir dich bei der passenden Konfiguration. FAQ – Häufige Fragen Für welche Arbeiten ist die WALLY DF/W 2,2 gedacht? Die DF/W-Ausführung ist für gelegentliche Schweißarbeiten an kleineren Werkstücken ausgelegt. Sie dient der frontalen Erfassung von Schweißrauch und feinen Partikeln an flexibel nutzbaren Arbeitsplätzen. Was ist der Unterschied zwischen DF/W und DF/G? DF/W ist die Variante für Schweißrauch, während DF/G für leichte Schleifarbeiten vorgesehen ist. Je nach Anwendung unterscheiden sich Ausführung und Aufbau der Anlage (z. B. hinsichtlich Funken-/Partikelmanagement). Für Schleif- oder Funkenanwendungen sollte immer die dafür vorgesehene Variante gewählt werden. Welche Vorteile hat die automatische Druckluftabreinigung? Die automatische Druckluftabreinigung reinigt die Filterpatronen in Intervallen und entlastet die Filteroberfläche. Das hilft, die Absaugleistung stabiler zu halten und reduziert den manuellen Reinigungsaufwand im laufenden Betrieb. Die tatsächliche Filterstandzeit hängt von Verfahren, Emissionsmenge und Einsatzdauer ab. Wann ist eine HEPA- oder Aktivkohle-Filtereinheit sinnvoll? Eine HEPA-H13-Einheit ist sinnvoll, wenn sehr feine Partikel zusätzlich nachgefiltert werden sollen. Eine Aktivkohle-Filtereinheit kann sinnvoll sein, wenn auch gasförmige Bestandteile bzw. Gerüche reduziert werden sollen. Welche Option passt, hängt vom Verfahren und den Anforderungen am Aufstellort ab.

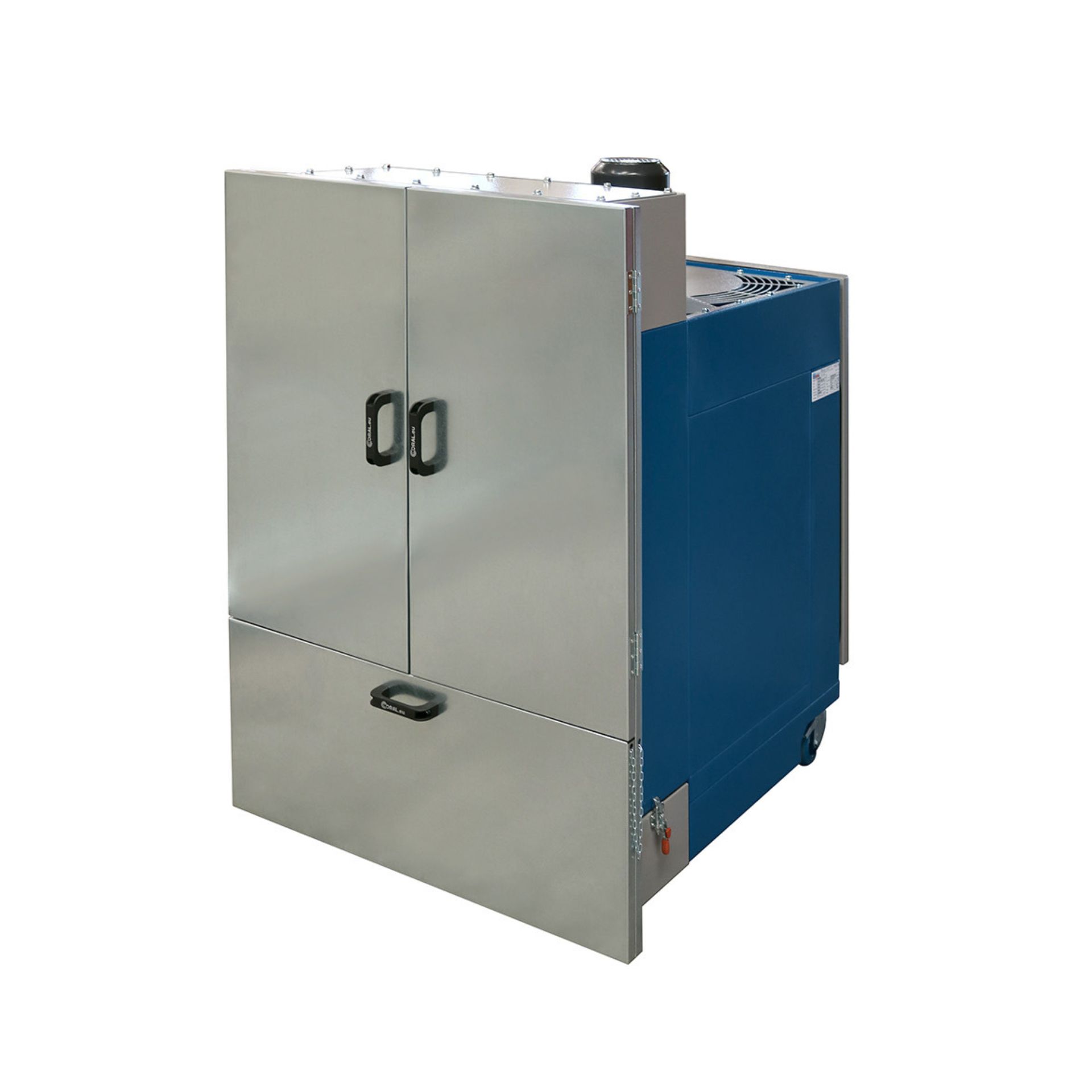

Die mobile Absaugwand WALLY DF/G 2,2 ist eine kompakte fahrbare Filtereinheit für leichte Schleifarbeiten an kleinen Werkstücken. Als frontale Absaugwand erfasst sie Staub- und Partikelemissionen direkt im Arbeitsbereich und reinigt die Luft über integrierte Filterpatronen – ideal für flexible Arbeitsplätze ohne stationäre Rohrleitung oder zentrale Absauganlage. Die Ausführung DF/G ist die WALLY-Variante für leichte Schleif- und Funkenanwendungen. Im Unterschied zur DF/W-Version ist sie mit einer Funkenfalle sowie einem Edelstahl-Wasserbehälter zur Funkenlöschung mit Niveauregulierung ausgestattet. Das unterstützt ein anwendungsgerechtes Partikel- und Funkenmanagement bei frontaler Erfassung im Schleifbereich. Mit 2,2 kW Motorleistung und 2280 m³/h Nennvolumenstrom bietet die WALLY DF/G 2,2 eine robuste Lösung für den mobilen Werkstatteinsatz. Die Anlage arbeitet mit Patronenfiltration und automatischer Druckluftabreinigung, was eine konstante Filterwirkung bei wiederkehrenden Einsätzen unterstützt. Optional sind unter anderem HEPA-H13- oder Aktivkohle-Filtereinheiten sowie eine Schalldämmhaube erhältlich. Die folgende Übersicht fasst die wichtigsten technischen Daten der mobilen Absaugwand WALLY DF/G 2,2 (leichte Schleifarbeiten) zusammen. Produktart Mobile Absaugwand / fahrbare Filtereinheit Modell WALLY DF/G 2,2 Ausführung DF/G (für leichte Schleifarbeiten / Funkenanwendungen) Einsatzbereich Gelegentliche leichte Schleifarbeiten an kleinen Werkstücken Bauart Kompakte mobile Saugwand mit frontaler Erfassung und Patronenfiltration Funkenmanagement Funkenfalle + Edelstahl-Wasserbehälter zur Funkenlöschung mit Niveauregulierung Motorleistung 3 HP / 2,2 kW Drehzahl 2845 rpm Ventilator PRM 250 Elektrischer Anschluss 400 V / 50 Hz / 3~ Nennvolumenstrom 2280 m³/h (1345 cfm) Filtertyp Patronenfilter Filterpatronen 2 × Ø 325 mm / H 400 mm Filtermaterial (Standard) Polyester (M PES) IFA/BGIA-Klassifikation M PES (gemäss Herstellerangabe) Filterfläche 16 m² (172 sq.ft) Filterabreinigung Automatische Druckluftabreinigung (Jet-Cleaning-System) Sammelbehältervolumen 20 + 28 l (Behälter + Edelstahl-Wasserbehälter) Abmessungen (B × H × T) ca. 1950 × 1425 × 1410 mm Wandbreite Absaugbereich (Front) 970 mm Optionale Erweiterungen Schalldämmhaube (Plenum), Aktivkohlefilter-Plenum, HEPA-H13-Filtereinheit Optionale Patronenvarianten z. B. M PES/TF (PTFE-beschichtet), M PES + PTFE-Membran, M PES/AX (antistatisch/aluminiert), H13-Varianten Einsatzbereiche: Die WALLY DF/G 2,2 ist für gelegentliche leichte Schleifarbeiten in Werkstätten, Instandhaltung, Metallbau- und Servicebereichen geeignet, wenn feine Stäube und einzelne Funken im Arbeitsbereich entstehen. Durch die mobile Bauweise lässt sich die Absaugwand flexibel an wechselnden Arbeitsplätzen einsetzen, was besonders bei kleineren Werkstücken und nicht dauerhaft belegten Schleifplätzen praktisch ist. Montage & Hinweise: Für die automatische Filterabreinigung ist eine geeignete Druckluftversorgung erforderlich. Bei Schleifanwendungen sollte die Anlage so positioniert werden, dass Staub und Partikel möglichst direkt in den Erfassungsbereich der Absaugwand gelangen. Der Edelstahl-Wasserbehälter der Funkenlöschung ist entsprechend Betriebsanleitung zu kontrollieren (u. a. Wasserstand/Niveau), damit die DF/G-spezifische Schutzfunktion zuverlässig unterstützt wird. Starke Querströmungen können die Erfassungswirkung beeinträchtigen. Kompatibilität & Zubehör: Passende Komponenten für Wartung, Filterwechsel und Erweiterungen findest du unter Filter & Ersatzfilter sowie bei Zubehör & Erweiterungen. Je nach Anwendung sind zusätzliche Nachfilter- oder Erweiterungsmodule sinnvoll, z. B. für weitergehende Feinstaubabscheidung oder besondere Anforderungen an die gereinigte Luft. Du möchtest prüfen, ob die WALLY DF/G 2,2 für deinen Schleifarbeitsplatz passt? Nenne uns kurz Material, Art der Schleifarbeit, Einsatzhäufigkeit, Werkstückgröße und den Aufstellort – dann unterstützen wir dich bei der passenden Konfiguration inkl. Filter- und Zubehörwahl. FAQ – Häufige Fragen Wofür ist die WALLY DF/G 2,2 ausgelegt? Die DF/G-Ausführung ist für gelegentliche leichte Schleifarbeiten an kleinen Werkstücken vorgesehen. Sie kombiniert frontale Erfassung mit Patronenfiltration und einer DF/G-spezifischen Lösung für den Umgang mit Funken im Luftstrom. Was ist der Unterschied zwischen DF/G und DF/W? DF/W ist die Variante für Schweißrauch, DF/G für leichte Schleifarbeiten mit möglichem Funkeneintrag. Die DF/G-Version verfügt zusätzlich über eine Funkenfalle und einen Edelstahl-Wasserbehälter zur Funkenlöschung mit Niveauregulierung. Warum hat die DF/G-Version einen Wasserbehälter? Bei Schleifanwendungen können Funken in den Luftstrom gelangen. Der integrierte Edelstahl-Wasserbehälter unterstützt die Funkenlöschung im vorgesehenen Systemaufbau und ist Teil des DF/G-Konzepts für diese Anwendungsklasse. Ersetzt die DF/G-Ausführung eine vollständige Sicherheitsbeurteilung? Nein. Die DF/G ist für den vorgesehenen Einsatzbereich ausgelegt, ersetzt aber keine anwendungsspezifische Risiko- und Sicherheitsbeurteilung. Material, Schleifprozess, Funkenaufkommen, Staubeigenschaften und betriebliche Vorgaben müssen bei der Auslegung immer berücksichtigt werden.

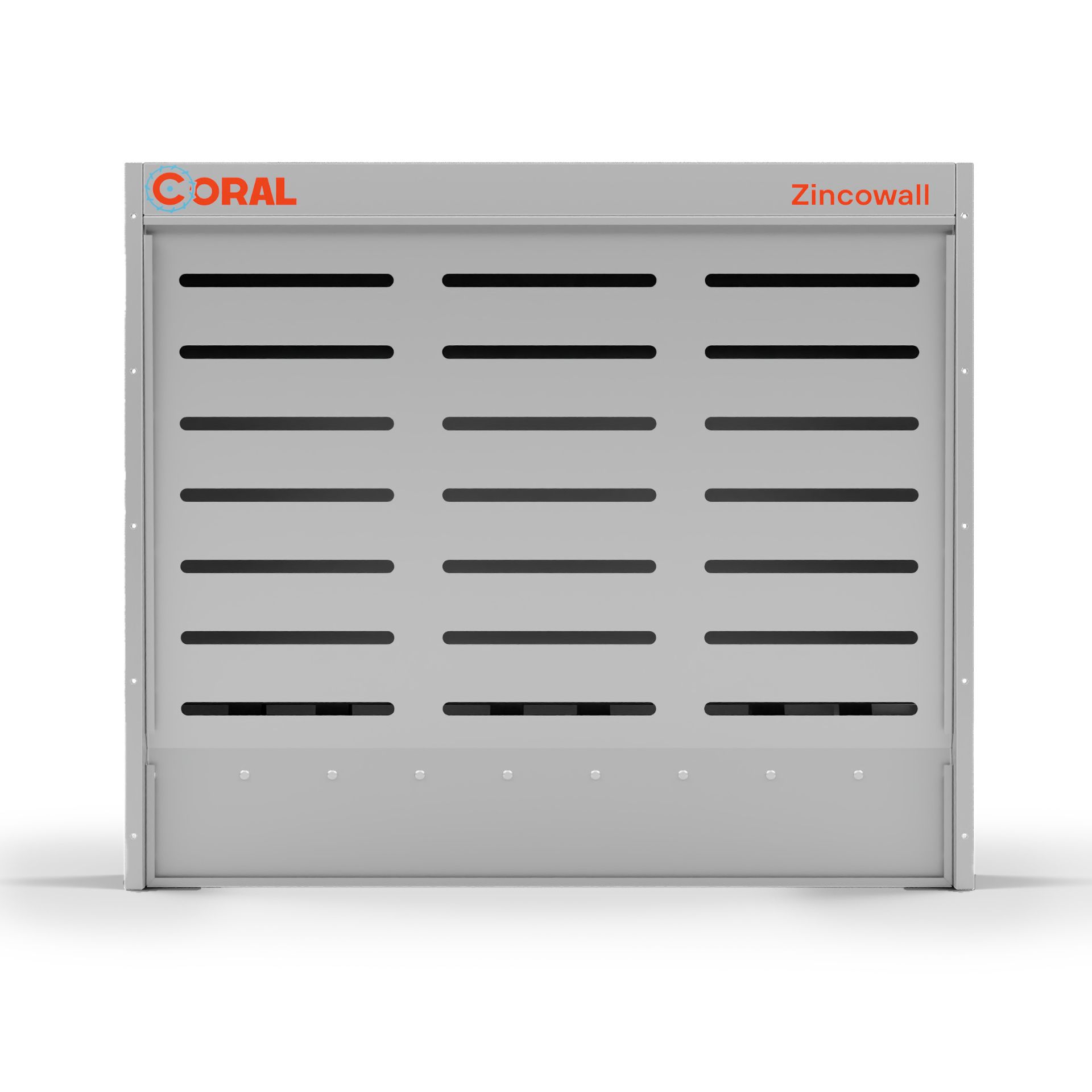

Die Absaugwand ZINCOWALL 1500 x 1300 mm (B x H) ist eine modulare stationäre Absaugwand zur frontalen Erfassung trockener Rauch- und Staubemissionen an Arbeitsplätzen mit offenem Arbeitsbereich. Sie eignet sich besonders für Anwendungen, bei denen Emissionen direkt vor einer Erfassungsfläche aufgenommen werden sollen und eine Anbindung an ein zentrales Absaug- und Filtersystem vorgesehen ist. Die ZINCOWALL-Baureihe ist für den Einsatz bei größeren Luftmengen ausgelegt und lässt sich durch den modularen Aufbau flexibel in unterschiedliche Hallen- und Arbeitsplatzsituationen integrieren. Das Modell mit 1500 mm Breite und 1300 mm Höhe ist laut Hersteller mit einer Luftmenge von 3500 m³/h ausgewiesen und eignet sich als kompakte Ausführung innerhalb der ZINCOWALL-Serie. Im Unterschied zu mobilen Filterwänden arbeitet die ZINCOWALL als Erfassungselement für zentrale Anlagen. Die Wand übernimmt die frontale Aufnahme der belasteten Luft, während Absaugung und Filtration über eine angeschlossene, passend ausgelegte Zentralanlage erfolgen. Damit ist sie besonders interessant für dauerhaft eingerichtete Arbeitszonen mit kontinuierlicher Frontabsaugung. Die folgende Übersicht fasst die wichtigsten technischen Daten der Absaugwand ZINCOWALL 1500 x 1300 mm (B x H) / 3500 m³/h zusammen. Produktart Modulare Absaugwand / stationäre Frontabsaugwand Serie ZINCOWALL Modellgröße 1500 x 1300 mm (B x H) Breite (B) 1500 mm Höhe (H) 1300 mm Luftmenge / Volumenstrom 3500 m³/h Erfassungsprinzip Frontale Erfassung über Absaugwand Geeignet für Trockene Rauch- und Staubemissionen Systemeinbindung Anbindung an zentrale Absaug- und Filteranlage mit passend dimensionierter Verrohrung Modulkonzept Modular / anpassbar innerhalb der Serie Optionen Verlängerte Seitenwände und Dach (optional) Herstellerhinweis Für höhere Luftmengen sind projektspezifische Ausführungen auf Anfrage möglich Einsatzbereiche: Die ZINCOWALL wird typischerweise in Schweiß- und Bearbeitungsbereichen, in Metall- und Werkstattumgebungen sowie in anderen industriellen Arbeitszonen eingesetzt, in denen trockene Stäube oder Rauch über eine flächige Frontabsaugung erfasst werden sollen. Die Ausführung 1500 x 1300 mm (B x H) eignet sich besonders für kompaktere Arbeitsplatzbreiten. Montage & Hinweise: Die ZINCOWALL ist als Erfassungswand für zentrale Systeme ausgelegt. Für eine zuverlässige Funktion müssen Volumenstrom, Rohrleitungsdimensionierung, Druckverlust und die angeschlossene Filter-/Ventilatoreinheit passend zur Anwendung ausgelegt werden. Bei der Planung sollten außerdem Arbeitsplatzgeometrie, Werkstückgröße, Abstand zur Wand und mögliche Querströmungen berücksichtigt werden, da diese die Erfassungswirkung wesentlich beeinflussen. Kompatibilität & Zubehör: Die ZINCOWALL ist Teil eines zentralen Absaugkonzepts und wird mit einer passend dimensionierten Rohrleitung sowie einer geeigneten Absaug-/Filtereinheit betrieben. Optional sind laut Hersteller verlängerte Seitenwände und ein Dach erhältlich, um den Erfassungsbereich an die Arbeitsplatzsituation anzupassen. Für höhere Luftmengen sind projektspezifische Lösungen möglich. Du möchtest prüfen, ob die ZINCOWALL 1500 x 1300 mm (B x H) für deinen Arbeitsplatz passt? Nenne uns kurz Prozess (z. B. Schweißen/Schleifen), Art der Emission (Rauch oder Staub), Werkstückgröße, geplante Aufstellung und ob bereits ein zentrales Absaug-/Filtersystem vorhanden ist – dann unterstützen wir dich bei der passenden Auslegung. FAQ – Häufige Fragen Ist die ZINCOWALL 1500 x 1300 mm eine mobile Filterwand? Nein. Die ZINCOWALL ist eine stationäre Absaugwand zur frontalen Erfassung und wird an ein zentrales Absaug- und Filtersystem angeschlossen. Für welche Emissionen ist diese ZINCOWALL-Ausführung geeignet? Laut Hersteller ist die ZINCOWALL für die frontale Erfassung trockener Rauch- und Staubemissionen vorgesehen. Die konkrete Eignung hängt von Prozess, Emissionsmenge und Auslegung der Zentralanlage ab. Was bedeutet die Angabe 3500 m³/h? Die Angabe beschreibt die zugeordnete Luftmenge / den Volumenstrom für das Modell 1500 x 1300 mm (B x H). Für die tatsächliche Leistung am Arbeitsplatz ist die komplette Anlagenplanung inklusive Rohrnetz und Ventilatorauslegung entscheidend. Kann die ZINCOWALL erweitert oder angepasst werden? Ja. Die Serie ist modular aufgebaut. Zusätzlich sind verlängerte Seitenwände und ein Dach als Option erhältlich, um den Erfassungsbereich an die Anwendung anzupassen. Gibt es größere Ausführungen als 1500 x 1300 mm? Ja. Innerhalb der ZINCOWALL-Serie sind weitere Modellgrößen mit höheren Luftmengen verfügbar, z. B. 2000 x 1300 mm sowie höhere Wandvarianten. Zudem sind projektspezifische Lösungen möglich.

Die Absaugwand ZINCOWALL 2000 x 1300 mm (B x H) ist eine modulare stationäre Absaugwand zur frontalen Erfassung trockener Rauch- und Staubemissionen an Arbeitsplätzen mit offenem Arbeitsbereich. Sie eignet sich besonders für Anwendungen, bei denen Emissionen direkt vor einer Erfassungsfläche aufgenommen werden sollen und eine Anbindung an ein zentrales Absaug- und Filtersystem vorgesehen ist. Die ZINCOWALL-Baureihe ist für den Einsatz bei größeren Luftmengen ausgelegt und lässt sich durch den modularen Aufbau flexibel in unterschiedliche Hallen- und Arbeitsplatzsituationen integrieren. Das Modell mit 2000 mm Breite und 1300 mm Höhe bietet eine größere Erfassungsbreite und ist laut Hersteller mit einer Luftmenge von 4600 m³/h ausgewiesen. Im Unterschied zu mobilen Filterwänden arbeitet die ZINCOWALL als Erfassungselement für zentrale Anlagen. Die Wand übernimmt die frontale Aufnahme der belasteten Luft, während Absaugung und Filtration über eine angeschlossene, passend ausgelegte Zentralanlage erfolgen. Damit ist sie besonders interessant für dauerhaft eingerichtete Arbeitszonen und Prozesse mit kontinuierlicher Frontabsaugung. Die folgende Übersicht fasst die wichtigsten technischen Daten der Absaugwand ZINCOWALL 2000 x 1300 mm (B x H) / 4600 m³/h zusammen. Produktart Modulare Absaugwand / stationäre Frontabsaugwand Serie ZINCOWALL Modellgröße 2000 x 1300 mm (B x H) Breite (B) 2000 mm Höhe (H) 1300 mm Luftmenge / Volumenstrom 4600 m³/h Erfassungsprinzip Frontale Erfassung über Absaugwand Geeignet für Trockene Rauch- und Staubemissionen Systemeinbindung Anbindung an zentrale Absaug- und Filteranlage mit passend dimensionierter Verrohrung Modulkonzept Modular / anpassbar innerhalb der Serie Optionen Verlängerte Seitenwände und Dach (optional) Herstellerhinweis Für höhere Luftmengen sind projektspezifische Ausführungen auf Anfrage möglich Einsatzbereiche: Die ZINCOWALL wird typischerweise in Schweiß- und Bearbeitungsbereichen, in Metall- und Werkstattumgebungen sowie in anderen industriellen Arbeitszonen eingesetzt, in denen trockene Stäube oder Rauch über eine flächige Frontabsaugung erfasst werden sollen. Die Ausführung 2000 x 1300 mm (B x H) ist besonders sinnvoll, wenn eine größere Erfassungsbreite am Arbeitsplatz benötigt wird. Montage & Hinweise: Die ZINCOWALL ist als Erfassungswand für zentrale Systeme ausgelegt. Für eine zuverlässige Funktion müssen Volumenstrom, Rohrleitungsdimensionierung, Druckverlust und die angeschlossene Filter-/Ventilatoreinheit passend zur Anwendung ausgelegt werden. Bei der Planung sollten außerdem Arbeitsplatzgeometrie, Werkstückgröße, Abstand zur Wand und mögliche Querströmungen berücksichtigt werden, da diese die Erfassungswirkung wesentlich beeinflussen. Kompatibilität & Zubehör: Die ZINCOWALL ist Teil eines zentralen Absaugkonzepts und wird mit einer passend dimensionierten Rohrleitung sowie einer geeigneten Absaug-/Filtereinheit betrieben. Optional sind laut Hersteller verlängerte Seitenwände und ein Dach erhältlich, um den Erfassungsbereich an die Arbeitsplatzsituation anzupassen. Für höhere Luftmengen sind projektspezifische Lösungen möglich. Du möchtest prüfen, ob die ZINCOWALL 2000 x 1300 mm (B x H) für deinen Arbeitsplatz passt? Nenne uns kurz Prozess (z. B. Schweißen/Schleifen), Art der Emission (Rauch oder Staub), Werkstückgröße, geplante Aufstellung und ob bereits ein zentrales Absaug-/Filtersystem vorhanden ist – dann unterstützen wir dich bei der passenden Auslegung. FAQ – Häufige Fragen Ist die ZINCOWALL 2000 x 1300 mm eine mobile Filterwand? Nein. Die ZINCOWALL ist eine stationäre Absaugwand zur frontalen Erfassung und wird an ein zentrales Absaug- und Filtersystem angeschlossen. Für welche Emissionen ist diese ZINCOWALL-Ausführung geeignet? Laut Hersteller ist die ZINCOWALL für die frontale Erfassung trockener Rauch- und Staubemissionen vorgesehen. Die konkrete Eignung hängt von Prozess, Emissionsmenge und Auslegung der Zentralanlage ab. Was bedeutet die Angabe 4600 m³/h? Die Angabe beschreibt die zugeordnete Luftmenge / den Volumenstrom für das Modell 2000 x 1300 mm (B x H). Für die tatsächliche Leistung am Arbeitsplatz ist die komplette Anlagenplanung inklusive Rohrnetz und Ventilatorauslegung entscheidend. Kann die ZINCOWALL erweitert oder angepasst werden? Ja. Die Serie ist modular aufgebaut. Zusätzlich sind verlängerte Seitenwände und ein Dach als Option erhältlich, um den Erfassungsbereich an die Anwendung anzupassen. Gibt es größere Ausführungen als 2000 x 1300 mm? Ja. Innerhalb der ZINCOWALL-Serie sind auch höhere Wandvarianten verfügbar, z. B. 1500 x 2200 mm und 2000 x 2200 mm. Zudem sind projektspezifische Lösungen für höhere Luftmengen möglich.

Die Absaugwand ZINCOWALL 1500 x 2200 mm (B x H) ist eine modulare stationäre Absaugwand zur frontalen Erfassung trockener Rauch- und Staubemissionen an Arbeitsplätzen mit offenem Arbeitsbereich. Sie eignet sich besonders für Anwendungen, bei denen Emissionen direkt vor einer Erfassungsfläche aufgenommen werden sollen und eine Anbindung an ein zentrales Absaug- und Filtersystem vorgesehen ist. Die ZINCOWALL-Baureihe ist für den Einsatz bei größeren Luftmengen ausgelegt und lässt sich durch den modularen Aufbau flexibel in unterschiedliche Hallen- und Arbeitsplatzsituationen integrieren. Das Modell mit 1500 mm Breite und 2200 mm Höhe ist die höhere Ausführung innerhalb der 1500-mm-Serie und ist laut Hersteller mit einer Luftmenge von 6000 m³/h ausgewiesen. Im Unterschied zu mobilen Filterwänden arbeitet die ZINCOWALL als Erfassungselement für zentrale Anlagen. Die Wand übernimmt die frontale Aufnahme der belasteten Luft, während Absaugung und Filtration über eine angeschlossene, passend ausgelegte Zentralanlage erfolgen. Damit ist sie besonders interessant für dauerhaft eingerichtete Arbeitszonen und Prozesse mit kontinuierlicher Frontabsaugung. Die folgende Übersicht fasst die wichtigsten technischen Daten der Absaugwand ZINCOWALL 1500 x 2200 mm (B x H) / 6000 m³/h zusammen. Produktart Modulare Absaugwand / stationäre Frontabsaugwand Serie ZINCOWALL Modellgröße 1500 x 2200 mm (B x H) Breite (B) 1500 mm Höhe (H) 2200 mm Luftmenge / Volumenstrom 6000 m³/h Erfassungsprinzip Frontale Erfassung über Absaugwand Geeignet für Trockene Rauch- und Staubemissionen Systemeinbindung Anbindung an zentrale Absaug- und Filteranlage mit passend dimensionierter Verrohrung Modulkonzept Modular / anpassbar innerhalb der Serie Optionen Verlängerte Seitenwände und Dach (optional) Herstellerhinweis Für höhere Luftmengen sind projektspezifische Ausführungen auf Anfrage möglich Einsatzbereiche: Die ZINCOWALL wird typischerweise in Schweiß- und Bearbeitungsbereichen, in Metall- und Werkstattumgebungen sowie in anderen industriellen Arbeitszonen eingesetzt, in denen trockene Stäube oder Rauch über eine flächige Frontabsaugung erfasst werden sollen. Die Ausführung 1500 x 2200 mm (B x H) ist besonders sinnvoll, wenn eine höhere Erfassungsfläche für größere Werkstücke oder vertikale Emissionszonen benötigt wird. Montage & Hinweise: Die ZINCOWALL ist als Erfassungswand für zentrale Systeme ausgelegt. Für eine zuverlässige Funktion müssen Volumenstrom, Rohrleitungsdimensionierung, Druckverlust und die angeschlossene Filter-/Ventilatoreinheit passend zur Anwendung ausgelegt werden. Bei der Planung sollten außerdem Arbeitsplatzgeometrie, Werkstückgröße, Abstand zur Wand und mögliche Querströmungen berücksichtigt werden, da diese die Erfassungswirkung wesentlich beeinflussen. Kompatibilität & Zubehör: Die ZINCOWALL ist Teil eines zentralen Absaugkonzepts und wird mit einer passend dimensionierten Rohrleitung sowie einer geeigneten Absaug-/Filtereinheit betrieben. Optional sind verlängerte Seitenwände und ein Dach erhältlich, um den Erfassungsbereich an die Arbeitsplatzsituation anzupassen. Für höhere Luftmengen sind projektspezifische Lösungen möglich. Du möchtest prüfen, ob die ZINCOWALL 1500 x 2200 mm (B x H) für deinen Arbeitsplatz passt? Nenne uns kurz Prozess (z. B. Schweißen/Schleifen), Art der Emission (Rauch oder Staub), Werkstückgröße, geplante Aufstellung und ob bereits ein zentrales Absaug-/Filtersystem vorhanden ist – dann unterstützen wir dich bei der passenden Auslegung. FAQ – Häufige Fragen Ist die ZINCOWALL 1500 x 2200 mm eine mobile Filterwand? Nein. Die ZINCOWALL ist eine stationäre Absaugwand zur frontalen Erfassung und wird an ein zentrales Absaug- und Filtersystem angeschlossen. Für welche Emissionen ist diese ZINCOWALL-Ausführung geeignet? Laut Hersteller ist die ZINCOWALL für die frontale Erfassung trockener Rauch- und Staubemissionen vorgesehen. Die konkrete Eignung hängt von Prozess, Emissionsmenge und Auslegung der Zentralanlage ab. Was bedeutet die Angabe 6000 m³/h? Die Angabe beschreibt die zugeordnete Luftmenge / den Volumenstrom für das Modell 1500 x 2200 mm (B x H). Für die tatsächliche Leistung am Arbeitsplatz ist die komplette Anlagenplanung inklusive Rohrnetz und Ventilatorauslegung entscheidend. Wann ist die 2200-mm-Höhe sinnvoll? Die höhere Wand eignet sich besonders bei größeren Werkstücken, höheren Emissionszonen oder wenn der Arbeitsprozess eine größere vertikale Erfassungsfläche erfordert. Kann die ZINCOWALL erweitert oder angepasst werden? Ja. Die Serie ist modular aufgebaut. Zusätzlich sind verlängerte Seitenwände und ein Dach als Option erhältlich, um den Erfassungsbereich an die Anwendung anzupassen.

Die Absaugwand ZINCOWALL 2000 x 2200 mm (B x H) ist eine modulare stationäre Absaugwand zur frontalen Erfassung trockener Rauch- und Staubemissionen an Arbeitsplätzen mit offenem Arbeitsbereich. Sie eignet sich besonders für Anwendungen, bei denen Emissionen direkt vor einer großflächigen Erfassungsfläche aufgenommen werden sollen und eine Anbindung an ein zentrales Absaug- und Filtersystem vorgesehen ist. Die ZINCOWALL-Baureihe ist für den Einsatz bei größeren Luftmengen ausgelegt und lässt sich durch den modularen Aufbau flexibel in unterschiedliche Hallen- und Arbeitsplatzsituationen integrieren. Das Modell mit 2000 mm Breite und 2200 mm Höhe ist die größte Standardausführung der hier gezeigten Serie und ist laut Hersteller mit einer Luftmenge von 8000 m³/h ausgewiesen. Im Unterschied zu mobilen Filterwänden arbeitet die ZINCOWALL als Erfassungselement für zentrale Anlagen. Die Wand übernimmt die frontale Aufnahme der belasteten Luft, während Absaugung und Filtration über eine angeschlossene, passend ausgelegte Zentralanlage erfolgen. Damit ist sie besonders interessant für dauerhaft eingerichtete Arbeitszonen mit großem Erfassungsbedarf und kontinuierlicher Frontabsaugung. Die folgende Übersicht fasst die wichtigsten technischen Daten der Absaugwand ZINCOWALL 2000 x 2200 mm (B x H) / 8000 m³/h zusammen. Produktart Modulare Absaugwand / stationäre Frontabsaugwand Serie ZINCOWALL Modellgröße 2000 x 2200 mm (B x H) Breite (B) 2000 mm Höhe (H) 2200 mm Luftmenge / Volumenstrom 8000 m³/h Erfassungsprinzip Frontale Erfassung über Absaugwand Geeignet für Trockene Rauch- und Staubemissionen Systemeinbindung Anbindung an zentrale Absaug- und Filteranlage mit passend dimensionierter Verrohrung Modulkonzept Modular / anpassbar innerhalb der Serie Optionen Verlängerte Seitenwände und Dach (optional) Herstellerhinweis Für höhere Luftmengen sind projektspezifische Ausführungen auf Anfrage möglich Einsatzbereiche: Die ZINCOWALL wird typischerweise in Schweiß- und Bearbeitungsbereichen, in Metall- und Werkstattumgebungen sowie in anderen industriellen Arbeitszonen eingesetzt, in denen trockene Stäube oder Rauch über eine flächige Frontabsaugung erfasst werden sollen. Die Ausführung 2000 x 2200 mm (B x H) ist besonders sinnvoll, wenn eine große Erfassungsbreite und -höhe bei hoher Luftmenge benötigt wird. Montage & Hinweise: Die ZINCOWALL ist als Erfassungswand für zentrale Systeme ausgelegt. Für eine zuverlässige Funktion müssen Volumenstrom, Rohrleitungsdimensionierung, Druckverlust und die angeschlossene Filter-/Ventilatoreinheit passend zur Anwendung ausgelegt werden. Bei der Planung sollten außerdem Arbeitsplatzgeometrie, Werkstückgröße, Abstand zur Wand und mögliche Querströmungen berücksichtigt werden, da diese die Erfassungswirkung wesentlich beeinflussen. Kompatibilität & Zubehör: Die ZINCOWALL ist Teil eines zentralen Absaugkonzepts und wird mit einer passend dimensionierten Rohrleitung sowie einer geeigneten Absaug-/Filtereinheit betrieben. Optional sind verlängerte Seitenwände und ein Dach erhältlich, um den Erfassungsbereich an die Arbeitsplatzsituation anzupassen. Für höhere Luftmengen sind projektspezifische Lösungen möglich. Du möchtest prüfen, ob die ZINCOWALL 2000 x 2200 mm (B x H) für deinen Arbeitsplatz passt? Nenne uns kurz Prozess (z. B. Schweißen/Schleifen), Art der Emission (Rauch oder Staub), Werkstückgröße, geplante Aufstellung und ob bereits ein zentrales Absaug-/Filtersystem vorhanden ist – dann unterstützen wir dich bei der passenden Auslegung. FAQ – Häufige Fragen Ist die ZINCOWALL 2000 x 2200 mm eine mobile Filterwand? Nein. Die ZINCOWALL ist eine stationäre Absaugwand zur frontalen Erfassung und wird an ein zentrales Absaug- und Filtersystem angeschlossen. Für welche Emissionen ist diese ZINCOWALL-Ausführung geeignet? Laut Hersteller ist die ZINCOWALL für die frontale Erfassung trockener Rauch- und Staubemissionen vorgesehen. Die konkrete Eignung hängt von Prozess, Emissionsmenge und Auslegung der Zentralanlage ab. Was bedeutet die Angabe 8000 m³/h? Die Angabe beschreibt die zugeordnete Luftmenge / den Volumenstrom für das Modell 2000 x 2200 mm (B x H). Für die tatsächliche Leistung am Arbeitsplatz ist die komplette Anlagenplanung inklusive Rohrnetz und Ventilatorauslegung entscheidend. Wann ist die Ausführung 2000 x 2200 mm sinnvoll? Diese Variante ist besonders geeignet, wenn eine große Erfassungsfläche bei hoher Luftmenge benötigt wird – zum Beispiel bei breiteren Arbeitsplätzen, größeren Werkstücken oder kontinuierlichen Prozessen mit hohem Erfassungsbedarf. Kann die ZINCOWALL erweitert oder angepasst werden? Ja. Die Serie ist modular aufgebaut. Zusätzlich sind verlängerte Seitenwände und ein Dach als Option erhältlich, um den Erfassungsbereich an die Anwendung anzupassen.

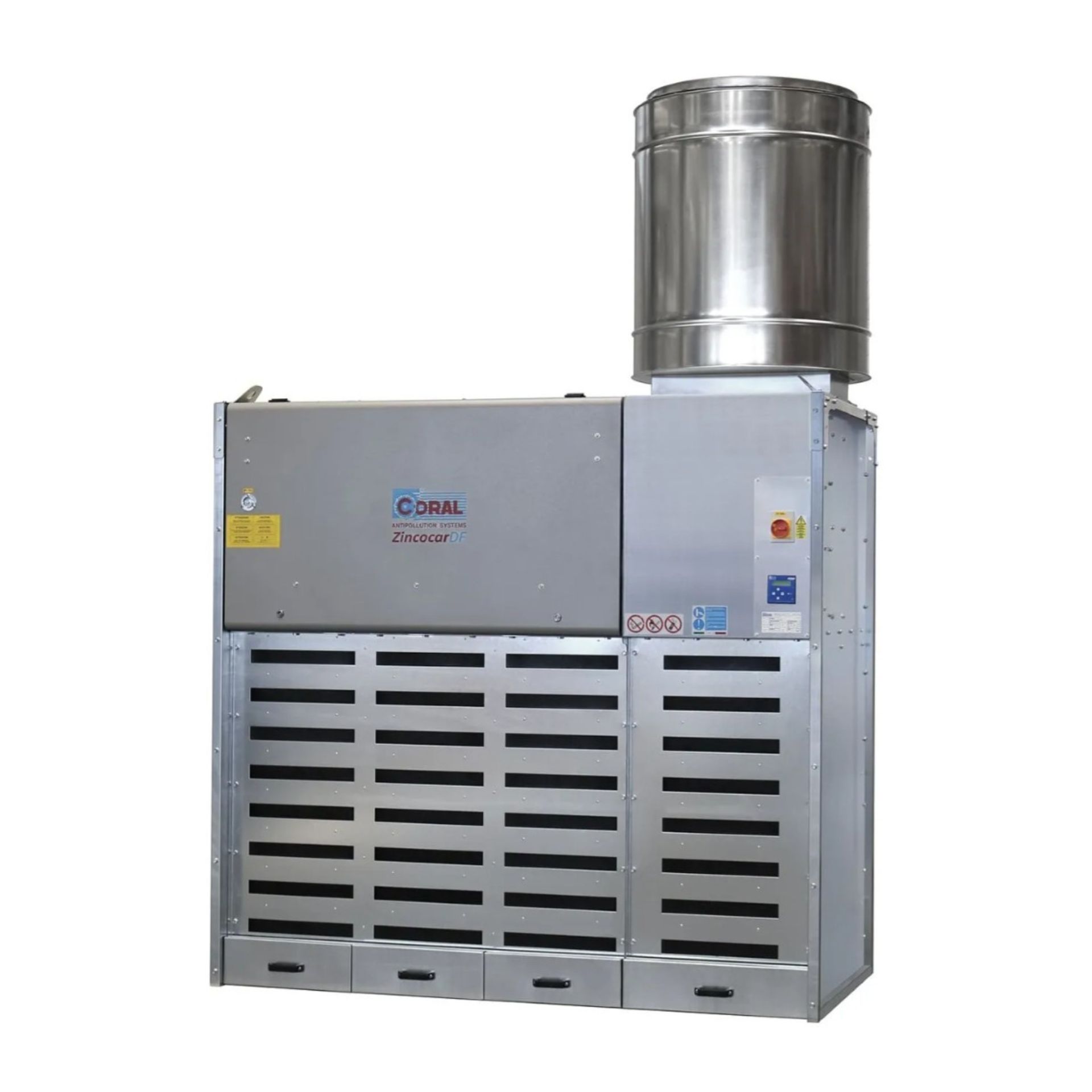

Die Absaugwand ZINCOCAR DF 1,5 ist eine Plug-&-Play Absaug- und Filterkabine mit integriertem Ventilator für die frontale Erfassung und Filtration von Schweissrauch und Schleifstaub. Mit 3 kW Motorleistung und einer Luftleistung von 6000 m³/h eignet sich diese Ausführung besonders für Arbeitsbereiche, in denen eine punktuelle Erfassung (z. B. mit Absaugarmen) schwierig oder nicht sinnvoll ist. Die ZINCOCAR-DF-Baureihe arbeitet mit horizontal angeordneten Filterpatronen und einer automatischen Druckluftabreinigung (Jet-Abreinigung). Dadurch bleibt die Filterleistung im Betrieb stabil und die Wartung ist praxisgerecht ausgelegt. Die Standardausführung ist als eigenständige Filterkabine konzipiert und ermöglicht eine einfache Aufstellung ohne Rohrleitungsnetz – ideal für flexible Arbeitsplatzzonen und Nachrüstungen. Der integrierte, schallgedämmte Ventilator erzeugt die notwendige Unterdruckzone an der Frontseite, sodass belastete Luft sicher durch die Patronenfilter geführt wird. Die gereinigte Luft wird anschließend wieder in den Arbeitsbereich zurückgeführt. Das unterstützt – abhängig von der Anwendung – eine energieeffiziente Lösung, insbesondere in beheizten oder klimatisierten Hallen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Absaugwand ZINCOCAR DF 1,5 / 3 kW / 6000 m³/h zusammen. Produktart Absaug- und Filterkabine / Absaugwand mit integrierter Filtration (Plug & Play) Serie / Modell ZINCOCAR DF 1,5 Ventilator Integrierter, schallgedämmter Zentrifugalventilator (Dachaufbau) Motorleistung 3 kW Luftleistung / Volumenstrom 6000 m³/h Drehzahl 2851 U/min Schallpegel 72 dB(A) Elektrischer Anschluss 3Ph 400V / 50Hz Filtersystem Horizontale Filterpatronen mit automatischer Druckluftabreinigung Anzahl Filterpatronen 4 Patronengrösse Ø 325 x H 700 mm Standard-Filterausführung M-CEL (Cellulose), IFA/BGIA Klassifikation M-CEL Filterfläche 60 m² Staubsammelschubladen 3 Stück / Gesamtvolumen 120 Liter Abmessungen laut Hersteller A 1733 mm | B 1095 mm | H 2115 mm | C 1653 mm Standardausstattung AFON Schalldämpfer, ON/OFF, zyklische Steuerung der Abreinigung Geeignet für Schleifstäube (z. B. Holz, Stahl, inerte Materialien) und Schweissrauch; nicht für explosionsgefährliche Stäube ohne passende Spezialauslegung Einsatzbereiche: Die ZINCOCAR DF 1,5 eignet sich für Schleif- und Schweissarbeitsplätze, an denen sich die Emissionsquelle verändert oder eine lokale Erfassung schwer umsetzbar ist. Typische Anwendungen sind Metallbearbeitung, Holzbearbeitung, Bearbeitung inerter Materialien sowie Bereiche, in denen eine frontale Absaugung mit integrierter Filtration erforderlich ist. Montage & Hinweise: Die Anlage ist als Plug-&-Play-Lösung ausgelegt und benötigt für den Betrieb im Wesentlichen einen Stromanschluss und einen Druckluftanschluss für die Patronenabreinigung. Für eine gute Erfassung sind Arbeitsplatzlayout, Abstand zur Front, Werkstückgröße und Querströmungen zu prüfen. Die Rückführung gefilterter Luft in den Arbeitsraum ist anwendungs- und regelwerksbezogen zu bewerten. Kompatibilität & Zubehör: Für die ZINCOCAR DF sind je nach Anwendung unterschiedliche Filterpatronen-Ausführungen (z. B. PTFE-beschichtet, antistatisch/aluminiert, Membran-Ausführungen) verfügbar. Außerdem sind Optionen wie Dachverlängerung, seitliche Modularwände, Schallschutz-Plenum oder externer Schaltschrank möglich. Beachte: Je nach Filterwahl können sich technische Parameter ändern. Du möchtest prüfen, ob die ZINCOCAR DF 1,5 für deinen Arbeitsplatz passt? Nenne uns kurz Prozess (Schleifen/Schweissen), Material, Werkstückgröße, Arbeitsbereich und ob die Luft im Raum rückgeführt werden soll – dann unterstützen wir dich bei der passenden Auslegung. FAQ – Häufige Fragen Ist die ZINCOCAR DF 1,5 eine zentrale Absaugwand oder ein eigenständiges Gerät? Die ZINCOCAR DF 1,5 ist eine eigenständige Absaug- und Filterkabine mit integriertem Ventilator und Patronenfiltration. Sie benötigt kein separates Rohrleitungsnetz wie eine zentrale Anlage. Was bedeutet automatische Abreinigung? Die Filterpatronen werden per Druckluft-Impulsabreinigung automatisch gereinigt. Das hilft, die Filteroberfläche im Betrieb zu entlasten und die Absaugleistung stabil zu halten. Welche Emissionen kann die ZINCOCAR DF 1,5 absaugen? Typisch sind Schleifstäube (z. B. Holz, Metall, inerte Materialien) und Schweissrauch. Für explosionsgefährliche Stäube ist eine separate Prüfung und passende Spezialauslegung erforderlich. Ist die Anlage wartungsfreundlich aufgebaut? Ja. Ein Hauptvorteil der ZINCOCAR-DF-Serie sind die horizontal angeordneten Filterpatronen sowie die gut zugänglichen Staubsammelschubladen, was Wartung und Filterwechsel erleichtert. Kann ich andere Filterpatronen als die Standardausführung einsetzen? Ja, je nach Anwendung sind verschiedene Patronenoptionen verfügbar. Die Auswahl sollte immer passend zum Prozess und zur Gerätekonfiguration erfolgen, da sich technische Daten je nach Filtertyp ändern können.

Die Absaugwand ZINCOCAR DF 2 ist eine Plug-&-Play Absaug- und Filterkabine mit integriertem Ventilator zur frontalen Erfassung und Filtration von Schweissrauch und Schleifstaub. Mit 4 kW Motorleistung und einer Luftleistung von 8000 m³/h eignet sich diese Ausführung für Arbeitsplätze mit erhöhtem Erfassungsbedarf und größerem Luftvolumen als bei der DF-1,5-Variante. Die ZINCOCAR-DF-Baureihe kombiniert horizontale Filterpatronen mit einer automatischen Druckluftabreinigung und ist auf eine wartungsfreundliche Nutzung im Werkstatt- und Produktionsumfeld ausgelegt. Als eigenständige Filterkabine lässt sich die ZINCOCAR DF 2 ohne komplexe Rohrinstallation in bestehende Arbeitsbereiche integrieren und bei Bedarf umpositionieren. Durch den integrierten schallgedämmten Ventilator wird ein definierter Luftstrom über die Frontfläche erzeugt, der die belastete Luft durch die Patronenfilter führt. Die gereinigte Luft kann anschließend in den Arbeitsraum zurückgeführt werden, was – je nach Anwendung – energetische Vorteile in beheizten oder klimatisierten Bereichen bietet. Die folgende Übersicht fasst die wichtigsten technischen Daten der Absaugwand ZINCOCAR DF 2 / 4 kW / 8000 m³/h zusammen. Produktart Absaug- und Filterkabine / Absaugwand mit integrierter Filtration (Plug & Play) Serie / Modell ZINCOCAR DF 2 Ventilator Integrierter, schallgedämmter Zentrifugalventilator (Dachaufbau) Motorleistung 4 kW Luftleistung / Volumenstrom 8000 m³/h Drehzahl 2910 U/min Schallpegel 72 dB(A) Elektrischer Anschluss 3Ph 400V / 50Hz Filtersystem Horizontale Filterpatronen mit automatischer Druckluftabreinigung Anzahl Filterpatronen 8 Patronengrösse Ø 325 x H 700 mm Standard-Filterausführung M-CEL (Cellulose), IFA/BGIA Klassifikation M-CEL Filterfläche 120 m² Staubsammelschubladen 4 Stück / Gesamtvolumen 152 Liter Abmessungen laut Hersteller A 2233 mm | B 1095 mm | H 2115 mm | C 2153 mm Standardausstattung AFON Schalldämpfer, ON/OFF, zyklische Steuerung der Abreinigung Geeignet für Schleifstäube (z. B. Holz, Stahl, inerte Materialien) und Schweissrauch; nicht für explosionsgefährliche Stäube ohne passende Spezialauslegung Einsatzbereiche: Die ZINCOCAR DF 2 ist für Werkstatt- und Produktionsbereiche geeignet, in denen Schleif- oder Schweissprozesse stattfinden und die Emissionsquelle nicht dauerhaft punktuell erfasst werden kann. Sie ist eine gute Lösung, wenn eine größere frontale Erfassungsleistung bei kompakter Bauweise benötigt wird. Montage & Hinweise: Die Anlage ist als Plug-&-Play-System ausgelegt und benötigt einen Stromanschluss sowie Druckluft für die automatische Patronenabreinigung. Für eine wirksame Erfassung sind Arbeitsplatzbreite, Abstand zur Front, Werkstückgröße und mögliche Hallenquerströmungen bei der Aufstellung zu berücksichtigen. Kompatibilität & Zubehör: Je nach Prozess sind verschiedene Filterpatronenvarianten verfügbar (z. B. PTFE-beschichtet, Membran, antistatisch/aluminiert). Zusätzlich sind Optionen wie Dachverlängerung, seitliche Modularwände, Schallschutz-Plenum oder externer Schaltschrank möglich. Je nach gewählter Filterausführung können technische Kennwerte abweichen. Du möchtest prüfen, ob die ZINCOCAR DF 2 für deinen Arbeitsbereich passt? Nenne uns kurz Prozess, Material, Werkstückgröße, Arbeitsplatzbreite und ob eine Rückführung der gefilterten Luft vorgesehen ist – dann unterstützen wir dich bei der passenden Auswahl. FAQ – Häufige Fragen Was ist der Unterschied zwischen ZINCOCAR DF 1,5 und DF 2? Die ZINCOCAR DF 2 bietet eine höhere Luftleistung (8000 m³/h), mehr Filterpatronen und eine größere Filterfläche. Sie eignet sich damit für Arbeitsbereiche mit höherem Erfassungsbedarf. Ist die ZINCOCAR DF 2 für Schweissrauch und Schleifstaub geeignet? Ja, die Baureihe ist für die Filtration von Schweissrauch und verschiedenen Schleifstäuben vorgesehen. Die konkrete Eignung hängt vom Prozess und von der passenden Filterauswahl ab. Muss ich ein Rohrleitungsnetz installieren? In der Regel nein. Die ZINCOCAR DF 2 ist als eigenständige Plug-&-Play-Filterkabine konzipiert, sodass keine klassische zentrale Verrohrung erforderlich ist. Wie erfolgt die Staubentsorgung? Der abgeschiedene Staub wird in Staubsammelschubladen gesammelt, die für die Entleerung zugänglich sind. Die automatische Abreinigung unterstützt dabei den kontinuierlichen Betrieb der Filterpatronen. Kann ich die Filterpatronen an meinen Prozess anpassen? Ja. Je nach Staubart und Prozessanforderung sind unterschiedliche Patronenausführungen verfügbar. Die Auswahl sollte immer technisch passend zur Anwendung erfolgen.

Die Absaugwand ZINCOCAR DF 2,5 ist eine Plug-&-Play Absaug- und Filterkabine mit integriertem Ventilator für die frontale Erfassung und Filtration von Schweissrauch und Schleifstaub. Mit 5,5 kW Motorleistung und einer Luftleistung von 10000 m³/h eignet sich diese Ausführung für Arbeitsbereiche mit hohem Luftbedarf und wechselnden Emissionsquellen. Die ZINCOCAR-DF-Baureihe ist auf einfache Aufstellung, Wartungsfreundlichkeit und hohe Filtereffizienz ausgelegt. Die horizontalen Filterpatronen lassen sich gut warten, während die automatische Druckluftabreinigung die Filteroberfläche im laufenden Betrieb reinigt. So bleibt die Anlage auch bei anspruchsvolleren Anwendungen leistungsfähig und servicefreundlich. Die ZINCOCAR DF 2,5 arbeitet als eigenständige Filterkabine mit integriertem, schallgedämmtem Ventilator. Dadurch ist sie besonders interessant, wenn eine zentrale Rohrinstallation schwierig ist oder wenn Arbeitsplätze flexibel gestaltet werden müssen. Die gereinigte Luft wird im Standardbetrieb in den Arbeitsraum zurückgeführt. Die folgende Übersicht fasst die wichtigsten technischen Daten der Absaugwand ZINCOCAR DF 2,5 / 5,5 kW / 10000 m³/h zusammen. Produktart Absaug- und Filterkabine / Absaugwand mit integrierter Filtration (Plug & Play) Serie / Modell ZINCOCAR DF 2,5 Ventilator Integrierter, schallgedämmter Zentrifugalventilator (Dachaufbau) Motorleistung 5,5 kW Luftleistung / Volumenstrom 10000 m³/h Drehzahl 2900 U/min Schallpegel 73 dB(A) Elektrischer Anschluss 3Ph 400V / 50Hz Filtersystem Horizontale Filterpatronen mit automatischer Druckluftabreinigung Anzahl Filterpatronen 10 Patronengrösse Ø 325 x H 700 mm Standard-Filterausführung M-CEL (Cellulose), IFA/BGIA Klassifikation M-CEL Filterfläche 150 m² Staubsammelschubladen 5 Stück / Gesamtvolumen 187 Liter Abmessungen laut Hersteller A 2733 mm | B 1095 mm | H 2115 mm | C 2653 mm Standardausstattung AFON Schalldämpfer, ON/OFF, zyklische Steuerung der Abreinigung Option (modellabhängig) Soft-Start (für DF 2,5 / DF 3 und größere Modelle) Geeignet für Schleifstäube (z. B. Holz, Stahl, inerte Materialien) und Schweissrauch; nicht für explosionsgefährliche Stäube ohne passende Spezialauslegung Einsatzbereiche: Die ZINCOCAR DF 2,5 eignet sich für Schleif- und Schweissarbeitsplätze mit höherer Emissionslast, größeren Werkstücken oder wechselnden Bearbeitungspositionen. Sie ist besonders geeignet, wenn eine frontale Flächenerfassung mit integrierter Filtration benötigt wird und mobile Punktabsaugungen nicht ausreichen. Montage & Hinweise: Als Plug-&-Play-Filterkabine benötigt die ZINCOCAR DF 2,5 einen elektrischen Anschluss und Druckluft für die automatische Abreinigung. Für eine stabile Erfassungswirkung sollten Aufstellung, Werkstückabstand, Arbeitsbewegungen und Querströmungen im Raum bei der Planung berücksichtigt werden. Kompatibilität & Zubehör: Je nach Prozess können unterschiedliche Filterpatronen-Optionen (z. B. PTFE-Beschichtung, antistatisch/aluminiert, PTFE-Membran) gewählt werden. Zusätzlich sind Dachverlängerung, modulare Seitenwände, Schallschutz-Plenum und weitere Optionen verfügbar. Bei alternativen Filterpatronen können sich einzelne Leistungsdaten ändern. Du möchtest prüfen, ob die ZINCOCAR DF 2,5 zu deinem Prozess passt? Nenne uns kurz Anwendung, Material, Werkstückgröße, Schichtbetrieb / Einsatzdauer und ob der Fokus eher auf Schweissrauch oder Schleifstaub liegt – dann unterstützen wir dich bei der passenden Auslegung. FAQ – Häufige Fragen Für welche Anwendungen ist die ZINCOCAR DF 2,5 besonders geeignet? Die DF 2,5 ist besonders geeignet für Arbeitsplätze mit höherem Luftbedarf, z. B. bei intensiveren Schleifarbeiten oder größeren Bearbeitungsflächen, bei denen eine frontale Flächenerfassung sinnvoll ist. Was bringt die automatische Druckluftabreinigung im Alltag? Sie reinigt die Filterpatronen automatisch per Impulsabreinigung und unterstützt damit eine gleichmäßigere Filterleistung und reduzierten manuellen Wartungsaufwand. Ist ein Soft-Start bei der DF 2,5 möglich? Ja, für die ZINCOCAR DF 2,5 ist laut Hersteller ein Soft-Start als Option vorgesehen. Das ist insbesondere bei entsprechendem elektrischen Umfeld und Anlaufanforderungen interessant. Welche Standardfilter sind verbaut? In der Standardausführung werden M-CEL Cellulose-Filterpatronen eingesetzt. Je nach Prozess können alternative Patronenausführungen sinnvoll sein. Kann die Anlage in beheizten oder klimatisierten Bereichen eingesetzt werden? Ja, genau dafür ist die ZINCOCAR-DF-Serie häufig interessant, da die gefilterte Luft im Arbeitsbereich rückgeführt werden kann und so Energieverluste durch Außenluft-Ersatz reduziert werden können (unter Berücksichtigung der jeweiligen Vorschriften und Anwendung).

Die Absaugwand ZINCOCAR DF 3 ist eine leistungsstarke Plug-&-Play Absaug- und Filterkabine mit integriertem Ventilator für die frontale Erfassung und Filtration von Schweissrauch und Schleifstaub. Mit 7,5 kW Motorleistung und einer Luftleistung von 12000 m³/h eignet sich diese Ausführung für Arbeitsbereiche mit hohem Emissionsaufkommen und großem Erfassungsbedarf. Die ZINCOCAR-DF-Baureihe wurde für Anwendungen entwickelt, bei denen eine punktuelle Erfassung schwierig ist, Rohrleitungen nicht sinnvoll installiert werden können oder bestehende mobile Lösungen nicht ausreichen. Die horizontale Anordnung der Filterpatronen, die automatische Druckluftabreinigung und die wartungsfreundliche Bauweise machen die DF 3 zu einer robusten Lösung für anspruchsvollere Werkstatt- und Produktionsbereiche. Der integrierte, schallgedämmte Zentrifugalventilator erzeugt die erforderliche Saugleistung an der Frontseite. Die Luft wird durch Filterpatronen mit hoher Effizienz geführt und als gereinigte Luft wieder ausgeblasen. Dadurch ist die Anlage besonders interessant für Arbeitsplätze mit hoher Luftmenge, bei denen eine eigenständige, filternde Absaugwand ohne zentrale Rohrleitung gefragt ist. Die folgende Übersicht fasst die wichtigsten technischen Daten der Absaugwand ZINCOCAR DF 3 / 7,5 kW / 12000 m³/h zusammen. Produktart Absaug- und Filterkabine / Absaugwand mit integrierter Filtration (Plug & Play) Serie / Modell ZINCOCAR DF 3 Ventilator Integrierter, schallgedämmter Zentrifugalventilator (Dachaufbau) Motorleistung 7,5 kW Luftleistung / Volumenstrom 12000 m³/h Drehzahl 2910 U/min Schallpegel 73,4 dB(A) Elektrischer Anschluss 3Ph 400V / 50Hz Filtersystem Horizontale Filterpatronen mit automatischer Druckluftabreinigung Anzahl Filterpatronen 12 Patronengrösse Ø 325 x H 700 mm Standard-Filterausführung M-CEL (Cellulose), IFA/BGIA Klassifikation M-CEL Filterfläche 180 m² Staubsammelschubladen 6 Stück / Gesamtvolumen 240 Liter Abmessungen laut Hersteller A 3233 mm | B 1095 mm | H 2115 mm | C 3153 mm Standardausstattung AFON Schalldämpfer, ON/OFF, zyklische Steuerung der Abreinigung Option (modellabhängig) Soft-Start (für DF 3 und weitere größere Modelle verfügbar) Geeignet für Schleifstäube (z. B. Holz, Stahl, inerte Materialien) und Schweissrauch; nicht für explosionsgefährliche Stäube ohne passende Spezialauslegung Einsatzbereiche: Die ZINCOCAR DF 3 ist ideal für größere Arbeitsplätze oder Prozesse mit hohem Emissionsvolumen, bei denen eine großflächige frontale Erfassung erforderlich ist. Typische Anwendungen sind Schleif- und Bearbeitungszonen in der Metallbearbeitung, Werkstattbereichen oder anderen Produktionsumgebungen mit wechselnden Emissionsquellen. Montage & Hinweise: Die ZINCOCAR DF 3 ist als Plug-&-Play-Lösung aufgebaut und benötigt einen elektrischen Anschluss sowie Druckluft für die automatische Abreinigung. Aufgrund der höheren Luftleistung sollte die Aufstellung sorgfältig auf Arbeitsplatzgeometrie, Bewegungsraum und Strömungseinflüsse abgestimmt werden, um die frontale Erfassung optimal zu nutzen. Kompatibilität & Zubehör: Die ZINCOCAR DF 3 kann mit verschiedenen Filterpatronen-Ausführungen sowie optionalen Erweiterungen wie Dachverlängerung, seitlichen Modularwänden, Schallschutz-Plenum oder externem Schaltschrank konfiguriert werden. Bei alternativen Filterausführungen können technische Parameter und Einsatzgrenzen variieren. Du möchtest prüfen, ob die ZINCOCAR DF 3 für deinen Prozess passt? Nenne uns kurz Anwendung, Material, Arbeitsplatzgröße, Werkstückabmessungen und ob die Anlage im Mehrschichtbetrieb läuft – dann unterstützen wir dich bei der passenden Auslegung. FAQ – Häufige Fragen Für welche Betriebe ist die ZINCOCAR DF 3 interessant? Die DF 3 ist besonders interessant für Betriebe mit größerem Luftbedarf und hoher Emissionslast, bei denen eine leistungsstarke frontale Absaug- und Filterkabine benötigt wird. Ist die ZINCOCAR DF 3 noch Plug & Play oder braucht sie eine zentrale Anlage? Die ZINCOCAR DF 3 ist weiterhin eine eigenständige Plug-&-Play-Filterkabine mit integriertem Ventilator und automatischer Filterabreinigung – sie ist nicht auf ein zentrales Rohrsystem angewiesen. Welche Vorteile bieten die horizontalen Filterpatronen? Die horizontalen Patronen sind wartungsfreundlich zugänglich und unterstützen zusammen mit der automatischen Abreinigung einen zuverlässigen Dauerbetrieb bei guter Servicefreundlichkeit. Kann ich die ZINCOCAR DF 3 für Metallschleifstaub verwenden? Ja, die Baureihe ist grundsätzlich für Metallschleifstäube vorgesehen. Wichtig ist jedoch die korrekte Filterauswahl und die klare Abgrenzung zu explosionsgefährlichen Stäuben, die eine Spezialauslegung erfordern. Welche Informationen braucht ihr für eine saubere Auslegung? Wichtig sind Prozessart, Material, Emissionsmenge, Werkstückgröße, Arbeitsplatzlayout und die gewünschte Luftführung / Rückführung. Damit lässt sich die passende ZINCOCAR-DF-Variante gezielt auswählen.
