Absaugwand / ZINCOCAR DF 1,5 / integrierter Ventilator / 3 kW / 6000 m³/h / Filterpatronen / automatische Abreinigung
Produktinformationen "Absaugwand / ZINCOCAR DF 1,5 / integrierter Ventilator / 3 kW / 6000 m³/h / Filterpatronen / automatische Abreinigung"

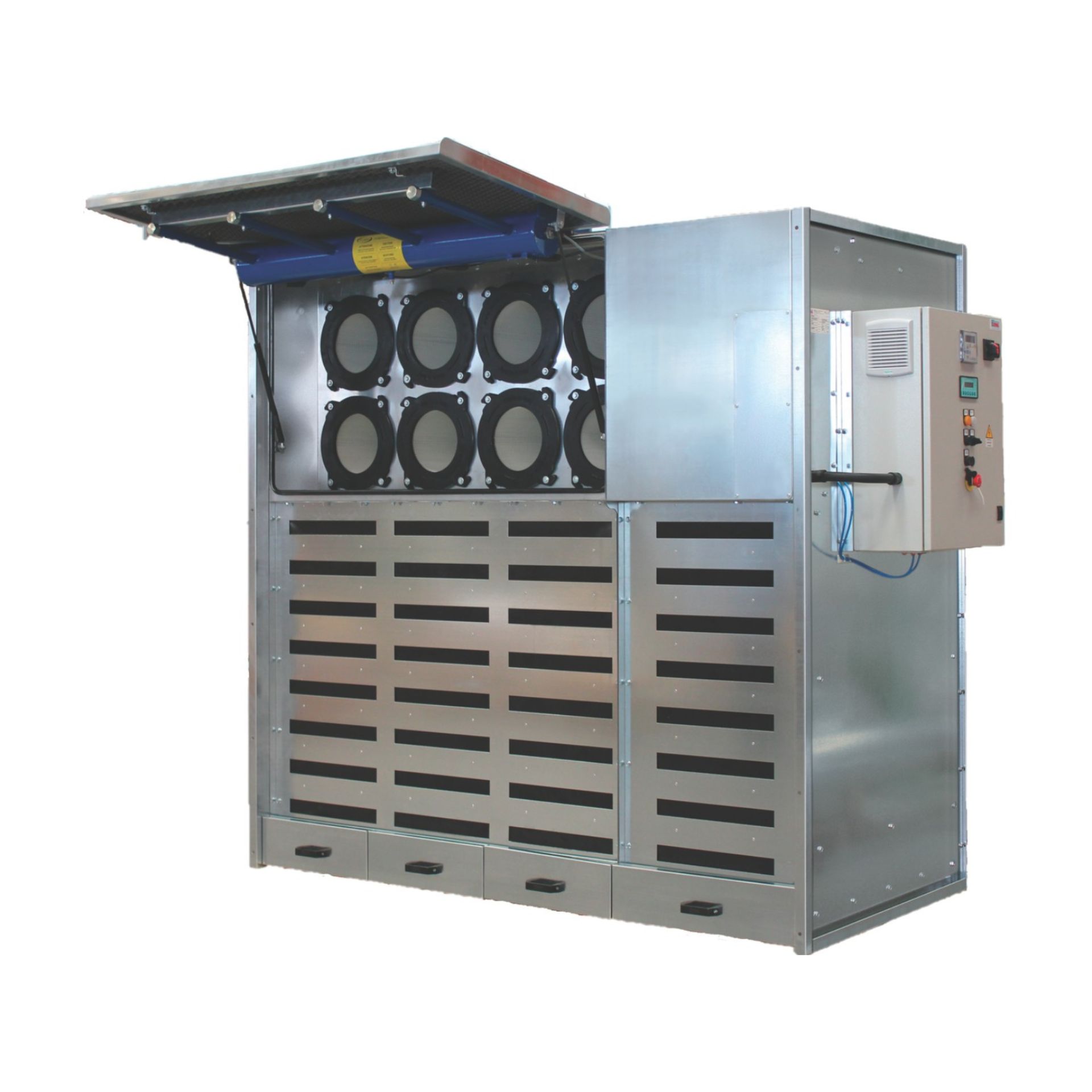

Die Absaugwand ZINCOCAR DF 1,5 ist eine Plug-&-Play Absaug- und Filterkabine mit integriertem Ventilator für die frontale Erfassung und Filtration von Schweissrauch und Schleifstaub. Mit 3 kW Motorleistung und einer Luftleistung von 6000 m³/h eignet sich diese Ausführung besonders für Arbeitsbereiche, in denen eine punktuelle Erfassung (z. B. mit Absaugarmen) schwierig oder nicht sinnvoll ist.
Die ZINCOCAR-DF-Baureihe arbeitet mit horizontal angeordneten Filterpatronen und einer automatischen Druckluftabreinigung (Jet-Abreinigung). Dadurch bleibt die Filterleistung im Betrieb stabil und die Wartung ist praxisgerecht ausgelegt. Die Standardausführung ist als eigenständige Filterkabine konzipiert und ermöglicht eine einfache Aufstellung ohne Rohrleitungsnetz – ideal für flexible Arbeitsplatzzonen und Nachrüstungen.
Der integrierte, schallgedämmte Ventilator erzeugt die notwendige Unterdruckzone an der Frontseite, sodass belastete Luft sicher durch die Patronenfilter geführt wird. Die gereinigte Luft wird anschließend wieder in den Arbeitsbereich zurückgeführt. Das unterstützt – abhängig von der Anwendung – eine energieeffiziente Lösung, insbesondere in beheizten oder klimatisierten Hallen.
Die folgende Übersicht fasst die wichtigsten technischen Daten der Absaugwand ZINCOCAR DF 1,5 / 3 kW / 6000 m³/h zusammen.
| Produktart | Absaug- und Filterkabine / Absaugwand mit integrierter Filtration (Plug & Play) |
| Serie / Modell | ZINCOCAR DF 1,5 |
| Ventilator | Integrierter, schallgedämmter Zentrifugalventilator (Dachaufbau) |
| Motorleistung | 3 kW |
| Luftleistung / Volumenstrom | 6000 m³/h |
| Drehzahl | 2851 U/min |
| Schallpegel | 72 dB(A) |
| Elektrischer Anschluss | 3Ph 400V / 50Hz |
| Filtersystem | Horizontale Filterpatronen mit automatischer Druckluftabreinigung |
| Anzahl Filterpatronen | 4 |
| Patronengrösse | Ø 325 x H 700 mm |
| Standard-Filterausführung | M-CEL (Cellulose), IFA/BGIA Klassifikation M-CEL |
| Filterfläche | 60 m² |
| Staubsammelschubladen | 3 Stück / Gesamtvolumen 120 Liter |

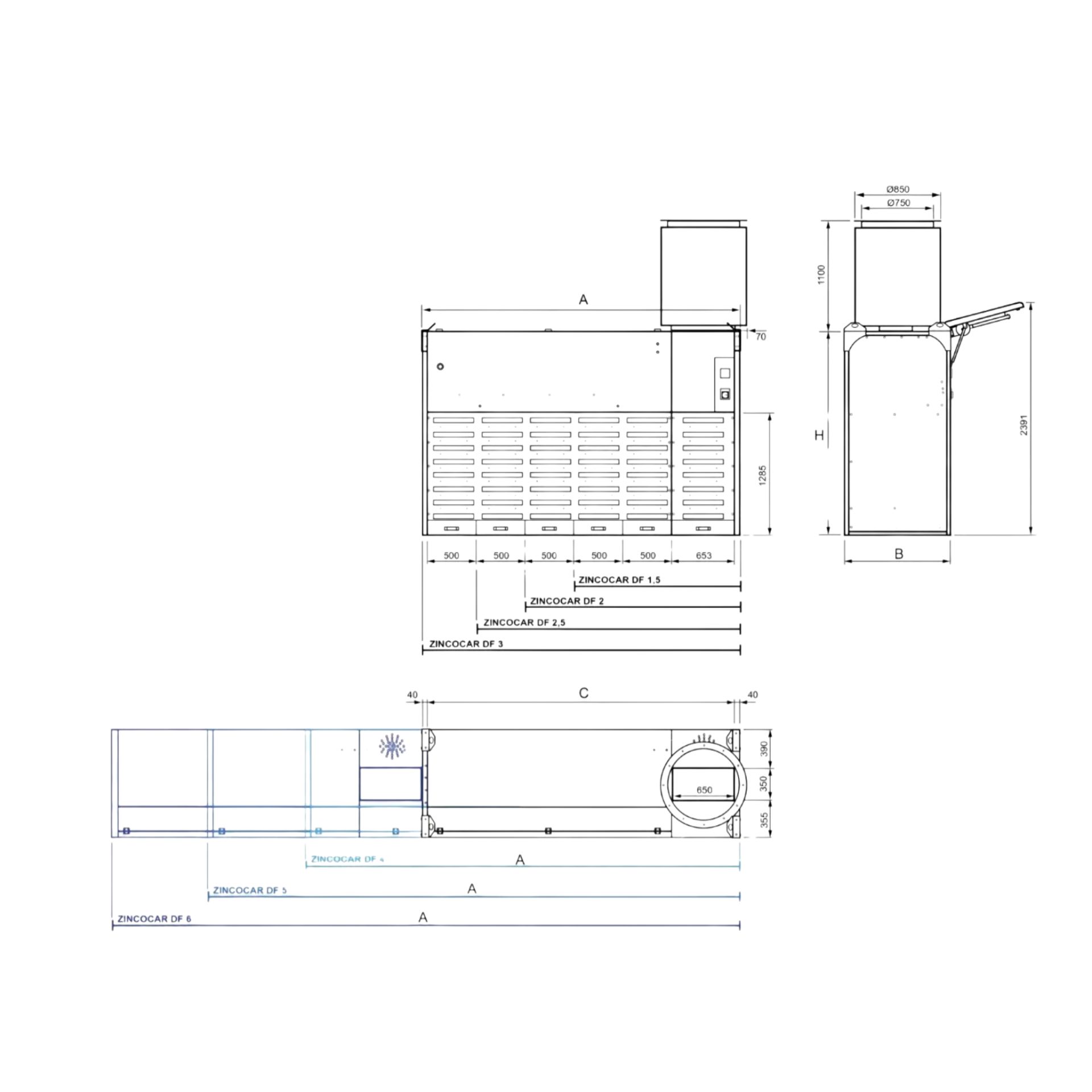

| Abmessungen laut Hersteller | A 1733 mm | B 1095 mm | H 2115 mm | C 1653 mm |
| Standardausstattung | AFON Schalldämpfer, ON/OFF, zyklische Steuerung der Abreinigung |
| Geeignet für | Schleifstäube (z. B. Holz, Stahl, inerte Materialien) und Schweissrauch; nicht für explosionsgefährliche Stäube ohne passende Spezialauslegung |
Einsatzbereiche: Die ZINCOCAR DF 1,5 eignet sich für Schleif- und Schweissarbeitsplätze, an denen sich die Emissionsquelle verändert oder eine lokale Erfassung schwer umsetzbar ist. Typische Anwendungen sind Metallbearbeitung, Holzbearbeitung, Bearbeitung inerter Materialien sowie Bereiche, in denen eine frontale Absaugung mit integrierter Filtration erforderlich ist.
Montage & Hinweise: Die Anlage ist als Plug-&-Play-Lösung ausgelegt und benötigt für den Betrieb im Wesentlichen einen Stromanschluss und einen Druckluftanschluss für die Patronenabreinigung. Für eine gute Erfassung sind Arbeitsplatzlayout, Abstand zur Front, Werkstückgröße und Querströmungen zu prüfen. Die Rückführung gefilterter Luft in den Arbeitsraum ist anwendungs- und regelwerksbezogen zu bewerten.
Kompatibilität & Zubehör: Für die ZINCOCAR DF sind je nach Anwendung unterschiedliche Filterpatronen-Ausführungen (z. B. PTFE-beschichtet, antistatisch/aluminiert, Membran-Ausführungen) verfügbar. Außerdem sind Optionen wie Dachverlängerung, seitliche Modularwände, Schallschutz-Plenum oder externer Schaltschrank möglich. Beachte: Je nach Filterwahl können sich technische Parameter ändern.
Du möchtest prüfen, ob die ZINCOCAR DF 1,5 für deinen Arbeitsplatz passt? Nenne uns kurz Prozess (Schleifen/Schweissen), Material, Werkstückgröße, Arbeitsbereich und ob die Luft im Raum rückgeführt werden soll – dann unterstützen wir dich bei der passenden Auslegung.
Ist die ZINCOCAR DF 1,5 eine zentrale Absaugwand oder ein eigenständiges Gerät?
Die ZINCOCAR DF 1,5 ist eine eigenständige Absaug- und Filterkabine mit integriertem Ventilator und Patronenfiltration. Sie benötigt kein separates Rohrleitungsnetz wie eine zentrale Anlage.
Was bedeutet automatische Abreinigung?
Die Filterpatronen werden per Druckluft-Impulsabreinigung automatisch gereinigt. Das hilft, die Filteroberfläche im Betrieb zu entlasten und die Absaugleistung stabil zu halten.
Welche Emissionen kann die ZINCOCAR DF 1,5 absaugen?
Typisch sind Schleifstäube (z. B. Holz, Metall, inerte Materialien) und Schweissrauch. Für explosionsgefährliche Stäube ist eine separate Prüfung und passende Spezialauslegung erforderlich.
Ist die Anlage wartungsfreundlich aufgebaut?
Ja. Ein Hauptvorteil der ZINCOCAR-DF-Serie sind die horizontal angeordneten Filterpatronen sowie die gut zugänglichen Staubsammelschubladen, was Wartung und Filterwechsel erleichtert.
Kann ich andere Filterpatronen als die Standardausführung einsetzen?
Ja, je nach Anwendung sind verschiedene Patronenoptionen verfügbar. Die Auswahl sollte immer passend zum Prozess und zur Gerätekonfiguration erfolgen, da sich technische Daten je nach Filtertyp ändern können.
| Aufstellung: | Stationär |
|---|---|
| Ausführung: | Mit Ventilator & Filter |
| Filtertechnik: | Patronenfilter |
| Luftmengen-Klasse: | 5001 - 8000 m³/h |
| Motorleisung: | 1.5 - 3 kW |
