Produktinformationen "Absaugwand ZINCOWALL, H 1300 mm, B 1500 mm, 3500 m³/h"

Die Absaugwand ZINCOWALL 1500 × 1300 mm erfasst trockenen Rauch und Staub frontal am Arbeitsplatz. Sie wird als stationäres Erfassungselement an eine externe Absaug- und Filteranlage angeschlossen.

Die Ausführung mit 1500 mm Breite und 1300 mm Höhe kommt für Arbeitsbereiche infrage, in denen Emissionen vor einer Absaugfläche aufgenommen werden sollen. Für dieses Modell ist ein Volumenstrom von 3500 m³/h angegeben.

Die ZINCOWALL übernimmt die Erfassung der belasteten Luft. Die angeschlossene Anlage stellt den erforderlichen Luftstrom bereit und übernimmt die Filterung. Damit eignet sich die Wand zur Ergänzung eines passend ausgelegten zentralen Absaugkonzepts.

1500 × 1300 mm

Wandgrösse für entsprechend angeordnete Arbeitsplätze und Werkstücke. Breite und Höhe müssen zur Emissionsquelle passen.

Externe Absaugung erforderlich

Die Luftförderung und Filterung erfolgen über eine angeschlossene Anlage. Die Wand erzeugt keinen eigenen Volumenstrom.

Optional mit Seitenwänden und Dach

Erweiterungen ermöglichen eine Anpassung des Arbeitsbereichs an Werkstück und Bearbeitungsablauf.

Vorteile

  • Frontale Erfassung trockener Rauch- und Staubemissionen
  • Einbindung in eine geeignete zentrale Absaug- und Filteranlage
  • Stationäres Erfassungselement für dauerhaft eingerichtete Arbeitszonen
  • Modulares Konzept innerhalb der ZINCOWALL-Serie
  • Optionale verlängerte Seitenwände und Dach
  • Weitere Wandgrössen für breitere oder höhere Bearbeitungsbereiche verfügbar

Die Trennung von Erfassungswand und zentraler Lufttechnik ermöglicht eine gemeinsame Luftförderung und Filterung mehrerer geeigneter Arbeitsplätze. Voraussetzung ist eine ausreichende Kapazität der Gesamtanlage.

Die passende Wandgrösse richtet sich nach der Position und Ausdehnung der Emissionsquelle. Eine grössere Wand oder ein höherer Volumenstrom allein gewährleisten keine wirksame Erfassung am Bearbeitungspunkt.

Einsatzbereiche

Die ZINCOWALL 1500 × 1300 mm kommt für Arbeitsplätze infrage, an denen trockener Rauch oder Staub zur Absaugfront geführt werden kann. Dazu können Schweiss- und Bearbeitungsstationen in Werkstatt und Produktion gehören.

Die Ausführung ist besonders dann zu prüfen, wenn eine zentrale Absaug- und Filteranlage vorhanden oder geplant ist und der Arbeitsplatz dauerhaft eingerichtet werden soll.

Die konkrete Eignung hängt von Material, Beschichtungen, Emissionsmenge und Bearbeitungsverfahren ab. Die Filterausführung der externen Anlage muss zu den erfassten Stoffen passen.

Werkstücke und Vorrichtungen können die Luftströmung abschirmen. Die Bearbeitungsstelle muss deshalb im wirksamen Erfassungsbereich liegen; ein beliebiger Abstand zur Wand ist nicht möglich.

Technische Daten

Merkmal Ausführung
Produktart Modulare stationäre Absaugwand
Serie ZINCOWALL

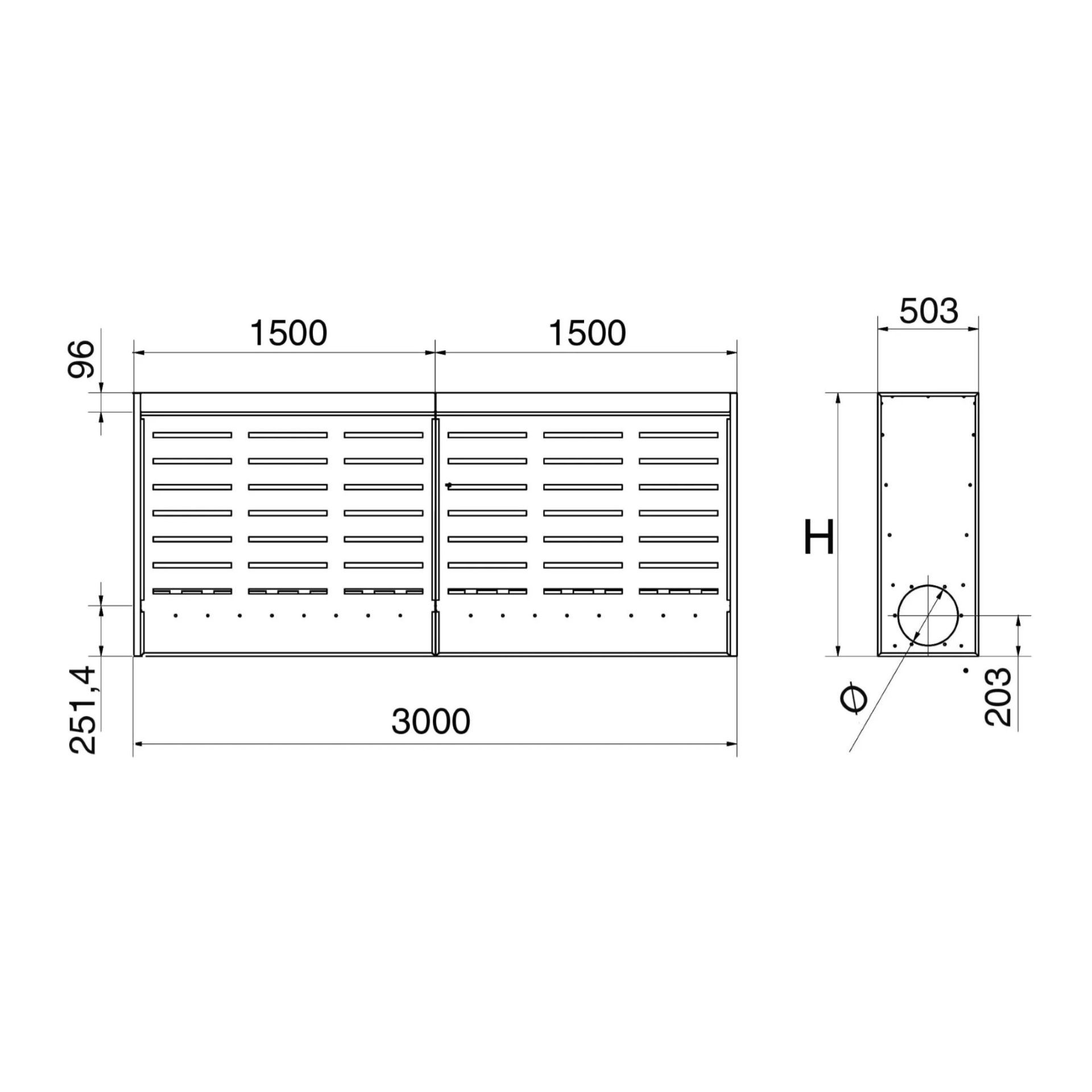

Modellgrösse 1500 × 1300 mm, Breite × Höhe
Breite 1500 mm
Höhe 1300 mm
Angegebener Volumenstrom 3500 m³/h

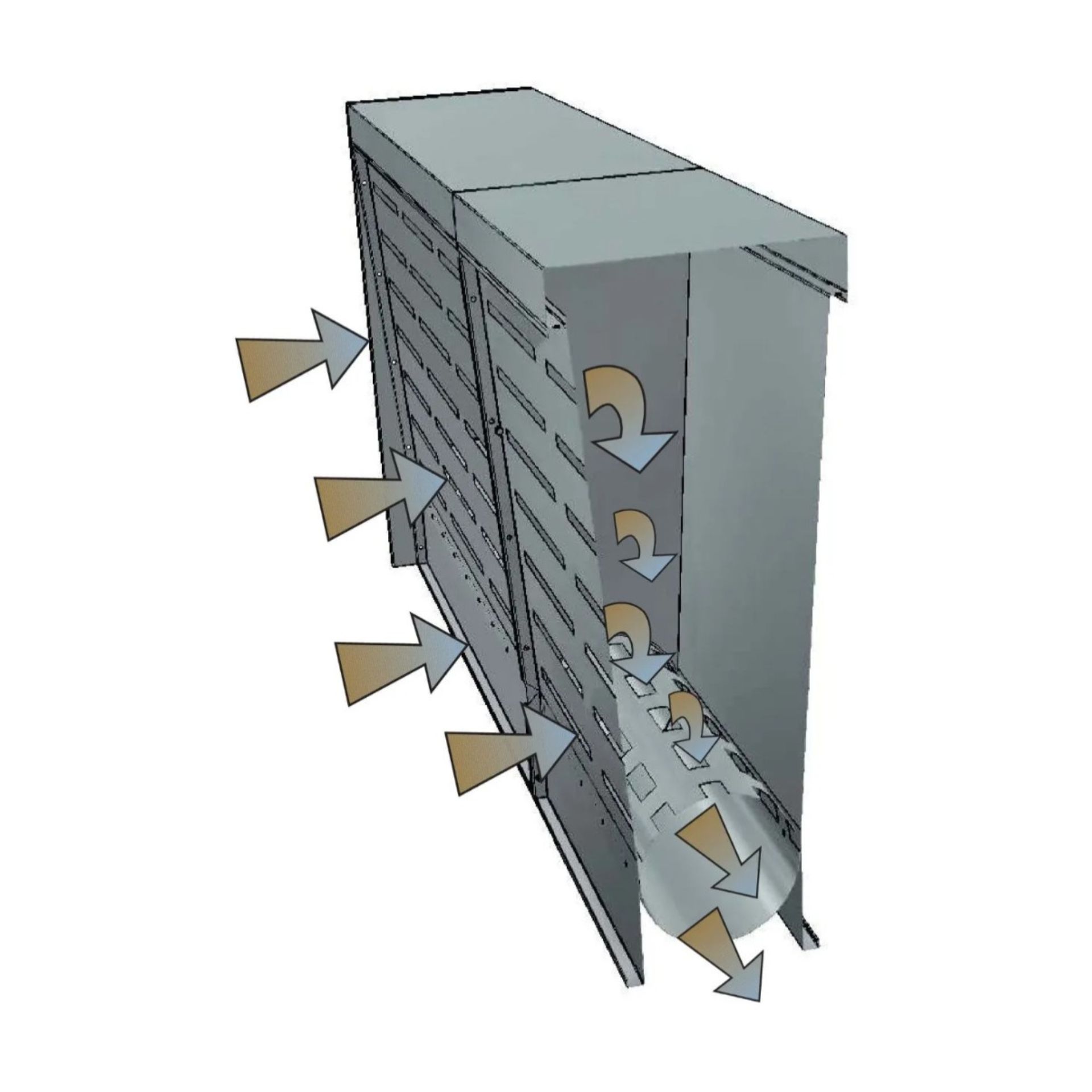

Erfassungsprinzip Frontale Erfassung
Vorgesehene Emissionen Trockener Rauch und Staub, anwendungsabhängig
Luftförderung und Filterung Über externe Absaug- und Filteranlage
Optionale Erweiterungen Verlängerte Seitenwände und Dach

Die Angabe 3500 m³/h ist der Modellgrösse zugeordnet. Ob dieser Volumenstrom am Anschluss erreicht wird, hängt von Ventilator, Filterzustand und Strömungswiderständen der angeschlossenen Anlage ab.

Auswahl und Montage

Beschreiben Sie vor der Auswahl das Bearbeitungsverfahren, die entstehenden Stoffe und deren Menge. Berücksichtigen Sie auch Beschichtungen und mögliche Begleitstoffe.

Stimmen Sie Wandbreite und Wandhöhe auf Werkstück, Bearbeitungshöhe und Bewegungsbereich ab. Eine höhere Emissionsquelle kann eine andere Wandhöhe erfordern, auch wenn die Arbeitsplatzbreite unverändert bleibt.

Ordnen Sie den Arbeitsplatz so an, dass Emissionen zur Absaugfront gelangen und möglichst nicht durch den Atembereich des Bedienpersonals geführt werden. Querströmungen durch Tore, Zuluft oder benachbarte Anlagen sind einzubeziehen.

Prüfen Sie, ob die externe Anlage den benötigten Volumenstrom bei ausreichendem Unterdruck bereitstellen kann. Die maximale Luftleistung eines Ventilators allein reicht für diese Beurteilung nicht aus.

Bei mehreren Erfassungsstellen müssen gleichzeitige Nutzung, Luftverteilung und verfügbare Anlagenkapazität gemeinsam betrachtet werden. Ein zusätzlicher Anschluss kann die Absaugleistung bestehender Arbeitsplätze verändern.

Planen Sie die Anbindung an das Rohrsystem mit passenden Rohrverbindungen. Anschlussausführung und Leitungsquerschnitt sind anhand der konkreten Wandkonfiguration festzulegen.

Berücksichtigen Sie beim Platzbedarf die Leitungsführung, optionale Seitenwände, das Dach und Wartungszugänge. Die optionalen Wand- und Dachverlängerungen werden unmontiert geliefert.

Betrieb, Reinigung und Hinweise

Betreiben Sie den Arbeitsplatz nur mit wirksamer externer Absaugung. Kontrollieren Sie vor Arbeitsbeginn, ob die Erfassungsfläche frei und die angeschlossene Anlage betriebsbereit ist.

Halten Sie die Ansaugbereiche frei von Werkstücken, Werkzeugen und Ablagerungen. Eine veränderte Werkstückposition kann die Erfassungswirkung beeinflussen.

Reinigen Sie zugängliche Bereiche entsprechend der Betriebsanleitung und den Eigenschaften des erfassten Materials. Vermeiden Sie dabei eine unnötige Staubfreisetzung.

Bei nachlassender Erfassung sind unter anderem Wandöffnungen, Rohrleitung, Schieberstellungen und Filterzustand der Zentralanlage zu prüfen.

Die ZINCOWALL ist ein Erfassungselement. Ob die abgesaugte Luft nach externer Filterung zurückgeführt werden darf, muss für den konkreten Prozess und die gesamte Anlage geklärt werden.

Bei brennbaren Stäuben, Funkenflug oder heissen Partikeln ist die Eignung des Gesamtsystems gesondert zu prüfen. Die Bauweise als Absaugwand begründet keine allgemeine Brand- oder Explosionsschutzeignung.

Kompatibilität und Zubehör

  • Verlängerte Seitenwände
  • Optionales Dach zur Anpassung des Arbeitsbereichs
  • Passende Rohrleitungen und Anschlusskomponenten
  • Geeignete externe Ventilator- und Filtereinheit
  • Passendes Montagematerial für Leitungsbefestigung und Systemintegration
  • Komponenten aus der Absperr- und Umschalttechnik für die Einbindung mehrerer Erfassungsstellen

Seitenwände und Dach sind auf Werkstückabmessungen, Materialhandling und Arbeitsbewegungen abzustimmen. Ihre Ausführung muss zur gewählten Wandgrösse passen.

Weitere ZINCOWALL-Grössen ermöglichen eine Anpassung an breitere oder höhere Bearbeitungsbereiche. Erweiterungen und höhere Luftmengen erfordern eine erneute Prüfung der zentralen Anlagenkapazität.

Beratung

Sie planen eine Absaugwand für Schweissrauch oder trockenen Bearbeitungsstaub? Nennen Sie uns Prozess, Material, Emissionsmenge, Werkstückabmessungen und Bearbeitungshöhe.

Mit einer Skizze des Arbeitsplatzes sowie Angaben zur vorhandenen Absauganlage und Leitungsführung unterstützen wir Sie bei Wandgrösse, Systemanschluss und passenden Erweiterungen.

FAQ – Häufige Fragen

Benötigt die ZINCOWALL 1500 × 1300 mm eine externe Absauganlage?

Ja. Die ZINCOWALL übernimmt die frontale Erfassung. Eine angeschlossene Anlage muss den Luftstrom erzeugen und die erfassten Stoffe filtern.

Was bedeutet die Angabe 3500 m³/h?

Die 3500 m³/h sind die angegebene Luftmenge für die ZINCOWALL 1500 × 1300 mm. Der Tisch erzeugt diese Luftmenge nicht selbst. Ventilator, Rohrnetz und Filter müssen gemeinsam dafür ausgelegt werden.

Kann die Wand an eine vorhandene Zentralabsaugung angeschlossen werden?

Das ist möglich, wenn Filtereignung, Anlagenkapazität und verfügbarer Unterdruck passen. Gleichzeitig betriebene Erfassungsstellen und zusätzliche Leitungswiderstände sind zu berücksichtigen.

Wie weit darf die Emissionsquelle von der Absaugwand entfernt sein?

Ein allgemeiner Arbeitsabstand lässt sich aus den 3500 m³/h nicht ableiten. Werkstückgeometrie, Emissionsrichtung, Arbeitsposition und Querströmungen bestimmen den wirksamen Erfassungsbereich.

Wann ist eine grössere oder höhere ZINCOWALL sinnvoll?

Wenn Bearbeitungspunkte oder Werkstücke über den vorgesehenen Erfassungsbereich hinausreichen. Neben der Wandgrösse muss auch die externe Anlage zum Luftbedarf der gewählten Ausführung passen.

Können Seitenwände und Dach ergänzt werden?

Verlängerte Seitenwände und ein Dach sind optional erhältlich. Die Komponenten werden unmontiert geliefert und müssen zur Wandgrösse und zum Arbeitsablauf passen.

Ist die ZINCOWALL für jeden Rauch oder Staub geeignet?

Vorgesehen ist die Erfassung trockener Rauch- und Staubemissionen. Die konkrete Eignung hängt vom Material und der angeschlossenen Filteranlage ab. Brennbare Stäube, Funken und heisse Partikel erfordern eine gesonderte Prüfung.

Welche Wartung ist an der Absaugwand erforderlich?

Erfassungsbereiche, zugängliche Innenflächen und Anschlüsse sind regelmässig zu kontrollieren und bedarfsgerecht zu reinigen. Die Wartung der externen Ventilator- und Filteranlage erfolgt zusätzlich.
