Absperr- & Umschalttechnik für präzise Luftführung
Absperr- und Umschalttechnik steuert Luftströme in Absauganlagen gezielt: Leitungsstränge öffnen, schliessen, drosseln oder zwischen Maschinen, Arbeitsplätzen und Zonen umschalten. So wird Absaugleistung dort eingesetzt, wo sie im Betrieb tatsächlich benötigt wird.
Absperr- und Umschalttechnik ist ein zentraler Funktionsbereich in industriellen Absauganlagen. Sie entscheidet, welche Maschinen, Arbeitsplätze oder Rohrstränge aktiv abgesaugt werden, welche Bereiche geschlossen bleiben und wie die verfügbare Luftleistung im Rohrnetz verteilt wird. Richtig eingesetzt reduziert sie unnötige Nebenluft, stabilisiert Unterdruckverhältnisse, verbessert die Anlagensteuerung und erleichtert spätere Erweiterungen.
Systemüberblick und Funktion
In einem Absaugsystem reicht es nicht, Rohrleitungen nur mechanisch zu verbinden. Die Luftströme müssen abhängig von Maschine, Prozess, Nutzung und Wartung gezielt geführt werden. Absperrschieber, Handschieber, pneumatische Schieber und Umschaltbauteile ermöglichen genau diese Steuerung: Sie öffnen oder schliessen Abnahmestellen, trennen Anlagenbereiche, drosseln Teilströme oder leiten die Absaugung zwischen verschiedenen Strängen um.
Besonders in verzweigten Rohrsystemen beeinflusst die richtige Absperr- und Umschalttechnik direkt Volumenstrom, Unterdruck, Strömungsgeschwindigkeit, Energiebedarf, Bedienkomfort und Prozesssicherheit. Je besser die Schaltpunkte geplant sind, desto kontrollierter arbeitet die Anlage im Alltag.
Luftströme gezielt öffnen, sperren oder umleiten
Absperr- und Umschaltkomponenten steuern, welche Leitungsabschnitte aktiv durchströmt werden. Dadurch bleibt die Absaugleistung näher am tatsächlichen Bedarf und wird nicht unnötig über inaktive Stränge verteilt.
Funktion, Betätigung und Rohrsystem gemeinsam prüfen
Die passende Lösung richtet sich nach Rohr-Ø, Medium, Volumenstrom, Unterdruck, Schalthäufigkeit, Einbaulage, Bedienzugang und der Frage, ob manuell, elektrisch oder pneumatisch geschaltet werden soll.
Schaltstellen gut zugänglich positionieren
Schieber und Umschaltbauteile sollten so eingebaut werden, dass Bedienung, Wartung, Reinigung und spätere Kontrolle möglich bleiben. Unzugängliche Schaltpunkte führen im Betrieb schnell zu Fehlbedienung oder unnötigem Serviceaufwand.
Komponenten und verfügbare Ausführungen
Zur Absperr- und Umschalttechnik gehören Komponenten zum manuellen, elektrischen und pneumatischen Schalten von Luftströmen. Für automatisierte Anlagenbereiche sind elektrische Absperrschieber und pneumatische Schieber relevant. In korrosionskritischeren, feuchten oder reinigungsintensiveren Bereichen kann ein pneumatischer Schieber aus Edelstahl sinnvoll sein.
Für robuste Leitungsbereiche mit höherer mechanischer Belastung oder stärkerem Unterdruck kommen pneumatische Hochdruck-Schieber und passende Hochdruck-Komponenten in Betracht. Ergänzend zählen Schutzhauben, Zylinder, Dichtungssätze und Schieberzubehör zu den typischen Serviceteilen, wenn vorhandene Schaltpunkte gewartet, geschützt oder instandgesetzt werden sollen.

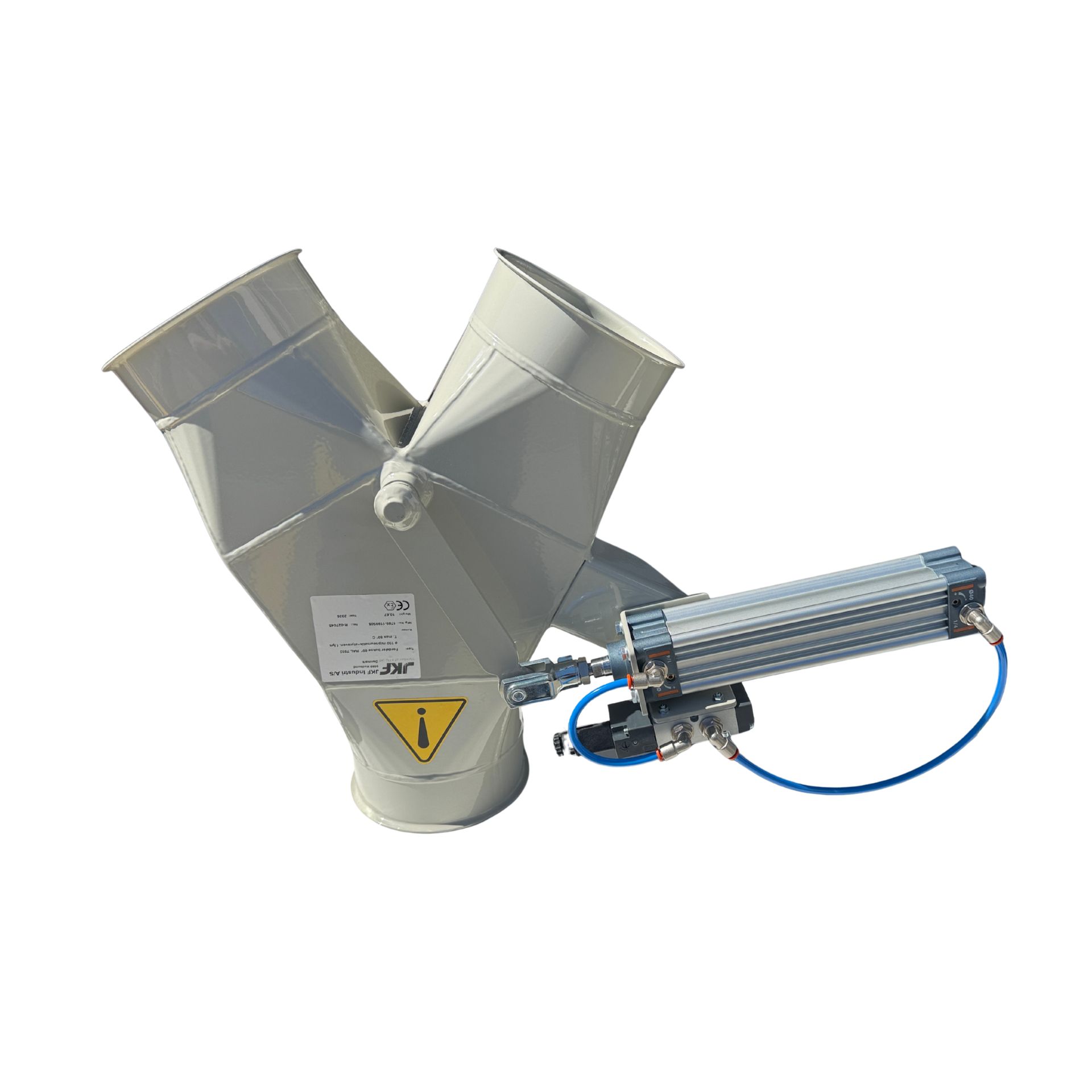

Manuelle Schieber und Umschaltbauteile bleiben dort sinnvoll, wo selten geschaltet wird, wo eine einfache Bedienung genügt oder wo keine automatische Ansteuerung erforderlich ist. Pneumatische und elektrische Lösungen sind stärker, wenn mehrere Maschinen, Arbeitsplätze oder Zonen prozessabhängig geschaltet werden sollen.
Typische Einsatzbereiche
Absperr- und Umschalttechnik wird in Holzverarbeitung, Metallbearbeitung, Kunststoffverarbeitung, Staub- und Späneabsaugung, Prozessluftsystemen sowie bei Anlagen mit mehreren Maschinen oder wechselnden Betriebszuständen eingesetzt. Typische Aufgaben sind das Zuschalten einzelner Maschinen, das Sperren inaktiver Stränge, das Umschalten zwischen Linien und das Trennen von Anlagenbereichen für Wartung oder Reinigung.
Besonders wichtig ist diese Technik bei Rohrnetzen mit mehreren Abnahmestellen. Wenn alle Stränge dauerhaft offen bleiben, sinkt die verfügbare Absaugleistung an den aktiven Erfassungspunkten. Werden nicht benötigte Bereiche sauber geschlossen, kann der Volumenstrom gezielter geführt und die Anlage effizienter betrieben werden.
In automatisierten Anlagen können pneumatische oder elektrische Schieber mit Maschinenstart, Steuerung oder Prozessfreigabe kombiniert werden. Dadurch öffnet sich ein Strang nur dann, wenn die zugehörige Maschine oder Zone tatsächlich abgesaugt werden muss.
Auswahl und Auslegung
Für die Auswahl muss zuerst die Hauptfunktion geklärt werden: Absperren, Drosseln, Umschalten oder automatisiertes Schalten. Danach folgen Rohr-Ø, Rohrsystem, Medium, Volumenstrom, Unterdruckniveau, Strömungsgeschwindigkeit, Staub- oder Spänebelastung, Temperatur, Schalthäufigkeit und gewünschte Dichtheit.
Bei handbetätigten Lösungen stehen einfache Bedienung, Zugänglichkeit und robuste Mechanik im Vordergrund. Bei pneumatischen Schiebern sind zusätzlich Druckluftversorgung, Zylinderhub, Steuerung, Taktzahl, Endlagenlogik und Wartungszugang zu prüfen. Bei elektrischen Absperrschiebern sind Stromversorgung, Steuerungssignal, Reaktionszeit und Einbindung in die Maschinenlogik entscheidend.
Ebenso wichtig ist die Position im Rohrsystem. Schieber und Umschaltbauteile sollten möglichst nahe an Maschinenanschlüssen, Abzweigen oder klar definierten Zonenübergängen sitzen. So wird die Luftmenge dort gesteuert, wo sie tatsächlich benötigt wird. Eine ungünstige Position kann Druckverluste erhöhen, Bedienung erschweren oder die Wirkung der Absperrung schwächen.
Montage, Integration und Praxis
Bei der Montage müssen Absperr- und Umschaltkomponenten spannungsfrei in das Rohrnetz integriert werden. Rohrleitungen, Formteile und Schiebergehäuse müssen fluchten, damit Schieberblatt, Klappe oder Umschaltmechanik nicht durch Versatz belastet werden. Mechanische Spannung kann zu Undichtigkeiten, schwergängiger Betätigung oder erhöhtem Verschleiss führen.
Für eine saubere Integration sind passende Rohrverbindungen, korrekt gewählte Ø und eine stabile Abstützung über geeignetes Montagematerial wichtig. Bei schweren Schiebern oder häufig betätigten Schaltstellen sollte die Rohrleitung nicht allein über die Komponente getragen werden.
In Anlagen mit mehreren Schaltstellen empfiehlt sich eine klare Kennzeichnung. Bedienpersonal sollte erkennen können, welcher Schieber welchen Strang, welche Maschine oder welche Zone beeinflusst. Das reduziert Fehlbedienungen, erleichtert Wartung und vereinfacht spätere Erweiterungen.
Beratung zu Absperr- & Umschalttechnik
Die passende Absperr- oder Umschaltlösung hängt stark von der Anlage ab. Entscheidend sind Rohrsystem, Ø, Medium, Volumenstrom, Unterdruck, Staub- oder Spänebelastung, gewünschte Schaltfunktion, Schalthäufigkeit, Steuerung und Einbausituation.
Wir unterstützen Sie bei der Auswahl und Positionierung geeigneter Schieber, Umschaltbauteile und Zubehörteile – von der einfachen manuellen Absperrung bis zur pneumatisch oder elektrisch eingebundenen Schaltlösung im Rohrsystem.
FAQ – Häufige Fragen zur Absperr- & Umschalttechnik
Was gehört zur Absperr- und Umschalttechnik?
Zur Absperr- und Umschalttechnik gehören Schieber, Absperrorgane, Umschaltbauteile und Zubehör, mit denen Luftströme in Absauganlagen geöffnet, geschlossen, geregelt oder zwischen verschiedenen Leitungssträngen umgeleitet werden.
Wann ist Absperrtechnik in einer Absauganlage sinnvoll?
Absperrtechnik ist sinnvoll, wenn Maschinen, Arbeitsplätze oder Zonen nicht gleichzeitig betrieben werden. Nicht benötigte Leitungsstränge können geschlossen werden, damit die verfügbare Absaugleistung gezielter an den aktiven Erfassungspunkten ankommt.
Was ist der Unterschied zwischen Absperren, Drosseln und Umschalten?
Absperren bedeutet, einen Leitungsstrang zu öffnen oder zu schliessen. Drosseln bedeutet, eine Luftmenge gezielt zu begrenzen. Umschalten bedeutet, den Luftstrom zwischen verschiedenen Leitungswegen, Maschinen oder Zonen umzuleiten.
Wann ist ein pneumatischer Schieber besser als ein Handschieber?
Ein pneumatischer Schieber ist besser geeignet, wenn häufig geschaltet wird, wenn die Betätigung automatisiert erfolgen soll oder wenn der Schieber mit Maschinenstart, Steuerung oder Prozessfreigabe verbunden werden muss. Handschieber sind sinnvoll bei einfachen, selten geschalteten Absperrstellen.
Wann ist ein elektrischer Absperrschieber sinnvoll?
Ein elektrischer Absperrschieber ist sinnvoll, wenn keine Druckluft verfügbar ist oder wenn die Schaltfunktion direkt elektrisch in eine Anlagen- oder Maschinensteuerung eingebunden werden soll. Wichtig sind passende Versorgung, Steuerungssignal und Einbaulage.
Welche Angaben sind für die Auswahl wichtig?
Wichtig sind Rohr-Ø, Rohrsystem, Medium, Volumenstrom, Unterdruck, Staub- oder Spänebelastung, Temperatur, gewünschte Funktion, Schalthäufigkeit, Betätigungsart, Einbaulage und vorhandene Steuerung oder Druckluftversorgung.
Kann Absperr- und Umschalttechnik nachgerüstet werden?
Ja, eine Nachrüstung ist oft möglich, wenn Rohr-Ø, Einbaulänge, Anschlussgeometrie und Zugänglichkeit passen. Bei bestehenden Anlagen muss zusätzlich geprüft werden, ob genug Platz für Betätigung, Wartung und Rohrabstützung vorhanden ist.
Wo sollten Schieber im Rohrsystem positioniert werden?
Schieber sollten möglichst nahe an Maschinenanschlüssen, Abzweigen oder Zonenübergängen sitzen. So wird die Luftmenge dort gesteuert, wo sie entsteht, und inaktive Stränge ziehen weniger unnötige Nebenluft.
Beeinflussen Schieber den Druckverlust?
Ja. Jede Komponente im Rohrsystem kann den Druckverlust beeinflussen. Entscheidend sind Bauart, Querschnitt, Einbaulage, Öffnungsstellung, Strömungsgeschwindigkeit und ob der Luftstrom gerade, gedrosselt oder umgelenkt geführt wird.
Wann ist eine Edelstahl-Ausführung sinnvoll?
Eine Edelstahl-Ausführung ist sinnvoll, wenn Feuchte, Reinigung, Korrosionsbelastung oder hygienisch sensiblere Umgebungen eine höhere Materialbeständigkeit verlangen. In trockenen Standardbereichen kann eine verzinkte Ausführung technisch ausreichend sein.
Welche Angaben helfen bei einer technischen Beratung?
Hilfreich sind Anlagenaufbau, Rohrsystem, Ø, Medium, Volumenstrom, Unterdruck, Anzahl Schaltstellen, gewünschte Betätigung, Steuerungslogik, Druckluftverfügbarkeit, Einbaulage und die Frage, ob abgesperrt, gedrosselt oder umgeschaltet werden soll.
