Grundplatten für Montage- und Abstützkonstruktionen

Grundplatten schaffen definierte Befestigungspunkte für Gewindestangen, Gewinderohr-Anschlüsse, Abstützungen und Montagekonstruktionen. Verfügbar sind runde und rechteckige Ausführungen in verzinkter oder korrosionsbeständiger Ausführung sowie Varianten mit M8, M10, 1/2", 3/4", Muffe, Adapterstück oder 90°-Gewinderohr.

Grundplatte rund / 1/2" Aussengewinde / Loch M8 / Muffe / verzinkt

Die Grundplatte rund mit 1/2" Aussengewinde (AG), Loch M8, verzinkt, mit Löchern & Muffe ist ein kompakter, montagefreundlicher Befestigungspunkt für Abstütz- und Montagekonstruktionen. Sie verbindet einen gängigen 1/2"-Gewindeanschluss mit einer flexiblen Befestigungsgeometrie: zentrale M8-Befestigung plus zusätzliche Löcher sowie eine Muffe als Anschluss-/Adapterelement – ideal, wenn du die Montage schnell, sauber und mit mehr Optionen zur Ausrichtung oder Zusatzbefestigung ausführen willst. Vorteile Das 1/2"-Aussengewinde schafft einen standardisierten Anschluss für Abstütz- und Montagesysteme. Die zusätzliche Muffe erleichtert die Kombination mit 1/2"-Gewindeteilen und kann den Aufbau je nach Situation kompakter oder flexibler machen. Das zentrale M8-Loch ermöglicht eine schnelle Grundbefestigung, während die zusätzlichen Löcher mehr Spielraum für Ausrichtung, Fixierung gegen Verdrehung oder eine zweite Befestigung bieten. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen und geschützten Umgebungen. Technische Daten Produkt: Grundplatte rund mit Löchern und Muffe Anschluss: 1/2" Aussengewinde (AG) Befestigung: Loch M8 + zusätzliche Löcher Oberfläche: verzinkt Ausführung: mit Muffe Anwendung: Befestigungspunkt für Abstütz- und Montagekonstruktionen Einsatzbereiche Für Abstützungen, Haltepunkte und Montagekonstruktionen im Lüftungs- und Anlagenbau – z. B. bei Kanalabstützungen, Konsolen oder Aufhängungen an Wand, Decke oder Boden. Besonders geeignet, wenn du eine kompakte Grundplatte mit 1/2"-Gewindeanschluss benötigst und gleichzeitig mehr Möglichkeiten zur Fixierung oder Verdreh-Sicherung wünschst. Montage & Hinweise Grundplatte am Montagepunkt ausrichten und über das M8-Loch mit einem passenden Befestiger montieren (je nach Untergrund z. B. Schraube/Anker). Falls erforderlich, zusätzliche Löcher nutzen, um die Grundplatte gegen Verdrehung zu sichern oder die Befestigung zu verstärken. Anschliessend die 1/2"-Gewindeverbindung gemäss Aufbau herstellen – direkt über das 1/2"-Aussengewinde oder über die Muffe – und die Konstruktion ausrichten. Für tragende Anwendungen sind Untergrund, Last und Befestigungsmittel passend auszulegen; bei Querkräften und Vibrationen sind Konterung und ausreichend dimensionierte Befestiger empfehlenswert. Kompatibilität & Zubehör Kompatibel mit 1/2"-Gewindeteilen wie Gewinderohr, Adapter, Gegenmutter und Abstützkomponenten. Für die Untergrundmontage werden passende M8-Schrauben bzw. geeignete Befestiger benötigt; zur Lastverteilung eignen sich Unterlegscheiben. Je nach Aufbau können Kontermuttern, Sicherungselemente oder zusätzliche Befestiger sinnvoll sein. Beratung Wenn du mir kurz sagst, ob die Montage an Wand, Decke oder Boden erfolgt, welcher Untergrund vorliegt und ob du die zusätzlichen Löcher zur Verdreh-Sicherung nutzen willst, kann ich dir die passende Befestigung und eine saubere Lastabtragung empfehlen. FAQ - Häufige Fragen Wofür wird diese runde Grundplatte mit 1/2" AG und Muffe eingesetzt? Als kompakter Befestigungspunkt mit 1/2"-Aussengewinde, wenn zusätzlich eine Muffe zur Vereinfachung des Anschlusses und mehrere Löcher für mehr Montageoptionen gewünscht sind. Wozu dienen die zusätzlichen Löcher? Sie bieten mehr Spielraum für Ausrichtung, eine zusätzliche Befestigung oder eine Fixierung gegen Verdrehung – je nach Untergrund und Belastung. Wie nutze ich die Muffe in der Praxis? Je nach Aufbau wird die Muffe als Adapter genutzt, um passende 1/2"-Gewindeteile kompakt zu verbinden oder den Anschluss an dein System zu vereinfachen. Reicht verzinkt aus oder brauche ich Edelstahl? Verzinkt ist für viele Innenanwendungen und geschützte Bereiche Standard. In dauerhaft feuchten, salzhaltigen oder aggressiven Umgebungen ist Edelstahl oft die bessere Wahl.

1,50 CHF*

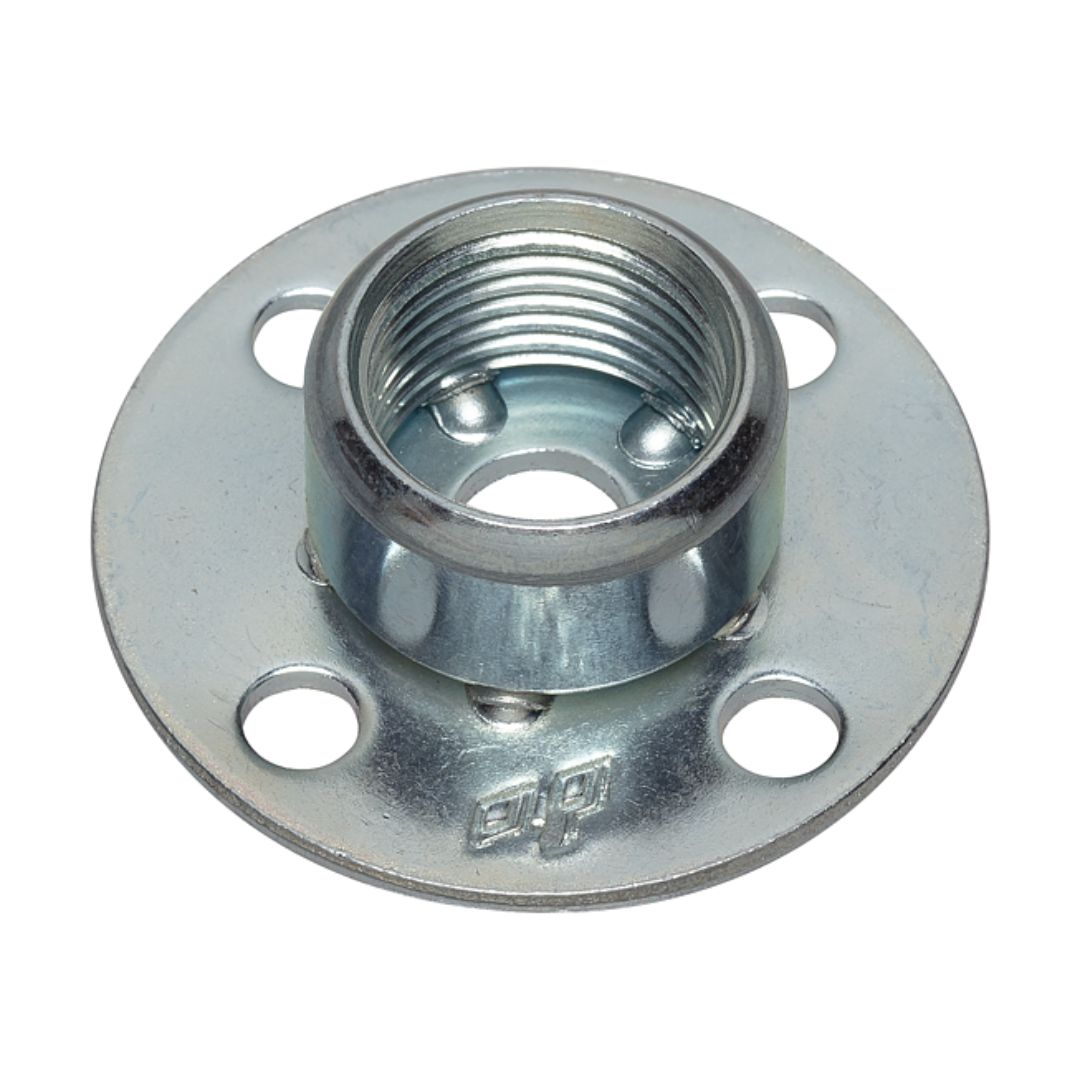

Grundplatte rund / Ø40 mm / 1/2" Innengewinde / Loch M8 / verzinkt

Die Grundplatte rund Ø40 mm mit 1/2" Innengewinde (IG) und Loch M8, verzinkt ist ein kompakter Befestigungspunkt für Abstütz- und Montagekonstruktionen. Sie kombiniert einen 1/2"-Gewindeanschluss für Gewindeteile mit einem M8-Befestigungsloch für die sichere Montage am Untergrund – ideal, wenn wenig Platz vorhanden ist und ein sauber definierter Anschluss benötigt wird. Vorteile Die runde Ø40-mm-Ausführung ist platzsparend und eignet sich für definierte Montagepunkte. Das 1/2"-Innengewinde ermöglicht den direkten Anschluss von 1/2"-Aussengewinden, z. B. Gewinderohre oder Adapter, ohne zusätzliche Muffe. Das M8-Loch erlaubt eine schnelle, klare Befestigung mit gängigen Schrauben bzw. passenden Befestigern. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen und geschützten Umgebungen. Technische Daten Produkt: Grundplatte rund Durchmesser: Ø40 mm Anschluss: 1/2" Innengewinde (IG) Befestigung: Loch M8 Oberfläche: verzinkt Anwendung: Befestigungspunkt für Abstütz- und Montagekonstruktionen Einsatzbereiche Für kompakte Abstützungen und Montagepunkte im Lüftungs- und Anlagenbau, z. B. bei Kanalabstützungen, Konsolen, Haltepunkten oder leichten Montagekonstruktionen an Wand, Decke oder Boden. Geeignet, wenn ein zentraler, platzsparender Anschluss mit 1/2"-Gewinde benötigt wird. Montage & Hinweise Grundplatte am Montagepunkt ausrichten und über das M8-Loch mit einem passenden Befestiger montieren (je nach Untergrund z. B. Schraube/Anker). Anschliessend ein 1/2"-Aussengewindeteil in das Innengewinde einschrauben und die Konstruktion ausrichten. Bei 1-Loch-Befestigungen auf eine möglichst gerade Lastführung achten und Querkräfte minimieren, da ein einzelner Fixpunkt gegenüber Verdrehung empfindlicher sein kann. Für höhere Lasten oder dynamische Beanspruchungen sind stärkere/mehrpunktige Befestigungen oder grössere Grundplatten sinnvoll. Kompatibilität & Zubehör Kompatibel mit 1/2"-Aussengewinden wie Gewinderohr, Adapter und Abstützkomponenten. Für die Montage am Untergrund werden passende M8-Schrauben bzw. geeignete Befestiger benötigt; zur Sicherung und Lastverteilung eignen sich Unterlegscheiben und ggf. Kontermuttern an der angeschlossenen Gewindekonstruktion. Beratung Wenn du mir kurz sagst, ob die Montage an Wand, Decke oder Boden erfolgt, welcher Untergrund vorliegt und was abgestützt wird, kann ich dir die passende Befestigung und eine saubere Lastabtragung empfehlen. FAQ - Häufige Fragen Wofür wird die Grundplatte rund Ø40 mm mit 1/2" IG eingesetzt? Als kompakter Befestigungspunkt mit 1/2"-Innengewinde, um Gewindeteile direkt einzuschrauben – z. B. für Abstützungen oder kleine Montagekonstruktionen. Was bedeutet „Loch M8“? Die Grundplatte wird über ein M8-Befestigungsloch montiert. Dafür nutzt du eine passende Schraube bzw. einen geeigneten Befestiger für den jeweiligen Untergrund. Kann ich ein 1/2"-Gewinderohr direkt einschrauben? Ja. Das 1/2"-Innengewinde (IG) ist für 1/2"-Aussengewinde ausgelegt, sodass du ein passendes Gewindeteil direkt einschrauben kannst. Worauf sollte ich bei einer 1-Loch-Befestigung achten? Auf eine gerade Lastführung und möglichst geringe Querkräfte, da ein einzelner Fixpunkt gegenüber Verdrehung und seitlichem Zug empfindlicher sein kann.

1,10 CHF*

Grundplatte rund / Ø60 mm / 1/2" Aussengewinde / Loch M8 / Muffe / verzinkt

Die Grundplatte rund Ø60 mm mit 1/2" Aussengewinde (AG), Loch M8, verzinkt, mit Muffe ist ein kompakter, vormontierter Befestigungspunkt für Abstütz- und Montagekonstruktionen. Sie kombiniert eine zentrale Befestigung über M8, einen 1/2"-Aussengewindeanschluss und zusätzlich eine Muffe als Anschluss-/Adapterelement – ideal, wenn ein definierter Gewindeanschluss benötigt wird und die Montage schnell, sauber und platzsparend erfolgen soll. Vorteile Die runde Ø60-mm-Grundplatte bietet eine gute Auflagefläche bei kompakter Bauform. Das M8-Loch ermöglicht eine schnelle, klare Befestigung am Untergrund. Das 1/2"-Aussengewinde schafft einen gängigen Anschluss für Abstütz- und Montagesysteme. Die mitgelieferte bzw. integrierte Muffe erleichtert die Kombination mit 1/2"-Gewindeteilen und kann den Anschluss je nach Aufbau kompakter oder flexibler machen. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen und geschützten Umgebungen. Technische Daten Produkt: Grundplatte rund mit Muffe Durchmesser: Ø60 mm Anschluss: 1/2" Aussengewinde (AG) Befestigung: Loch M8 Oberfläche: verzinkt Ausführung: mit Muffe Anwendung: Befestigungspunkt für Abstütz- und Montagekonstruktionen Einsatzbereiche Für kompakte Abstützungen und Montagepunkte im Lüftungs- und Anlagenbau, z. B. bei Kanalabstützungen, Konsolen, Haltepunkten oder leichten bis mittleren Montagekonstruktionen an Wand, Decke oder Boden. Besonders geeignet, wenn ein zentraler Fixpunkt mit 1/2"-Gewindeanschluss benötigt wird und die Ausrichtung bzw. der Anschluss über eine Muffe vereinfacht werden soll. Montage & Hinweise Grundplatte am Montagepunkt ausrichten und über das M8-Loch mit einem passenden Befestiger montieren (je nach Untergrund z. B. Schraube/Anker). Anschliessend die 1/2"-Gewindeverbindung gemäss Aufbau herstellen – direkt über das 1/2"-Aussengewinde oder über die Muffe – und die Konstruktion ausrichten. Bei 1-Loch-Befestigungen auf eine möglichst gerade Lastführung achten und Querkräfte minimieren, da ein einzelner Fixpunkt gegenüber Verdrehung empfindlicher sein kann. Für höhere Lasten oder dynamische Beanspruchungen sind stärkere/mehrpunktige Befestigungen oder grössere Grundplatten sinnvoll. Kompatibilität & Zubehör Kompatibel mit 1/2"-Gewindeteilen wie Gewinderohr, Adapter, Gegenmutter und Abstützkomponenten. Für die Untergrundmontage werden passende M8-Schrauben bzw. geeignete Befestiger benötigt; zur Lastverteilung eignen sich Unterlegscheiben. Je nach Aufbau können Kontermuttern und Sicherungselemente sinnvoll sein. Beratung Wenn du mir kurz sagst, ob die Montage an Wand, Decke oder Boden erfolgt, welcher Untergrund vorliegt und wie die Gewindeverbindung aufgebaut werden soll (direkt am AG oder über die Muffe), kann ich dir die passende Befestigung und eine saubere Lastabtragung empfehlen. FAQ - Häufige Fragen Wofür wird die Grundplatte rund Ø60 mm mit 1/2" AG und Muffe eingesetzt? Als kompakter Befestigungspunkt mit 1/2"-Aussengewinde, wenn zusätzlich eine Muffe zur Vereinfachung oder Flexibilisierung des Anschlusses genutzt werden soll – z. B. bei Abstützungen oder Montagekonstruktionen. Was bringt das M8-Loch an der Grundplatte? Es ermöglicht eine zentrale Befestigung mit gängigen M8-Schrauben bzw. passenden Ankern – ideal für definierte, schnelle Montagepunkte. Wie nutze ich das 1/2" Aussengewinde (AG) in der Praxis? Du kannst 1/2"-Gegenstücke wie Muffen, Abstützbauteile oder Adapter direkt aufschrauben. Je nach Aufbau wird zusätzlich die Muffe genutzt, um den Anschluss kompakter oder passender zu gestalten. Worauf sollte ich bei einer 1-Loch-Befestigung achten? Auf eine gerade Lastführung und möglichst geringe Querkräfte, da ein einzelner Fixpunkt gegenüber Verdrehung und seitlichem Zug empfindlicher sein kann.

1,44 CHF*

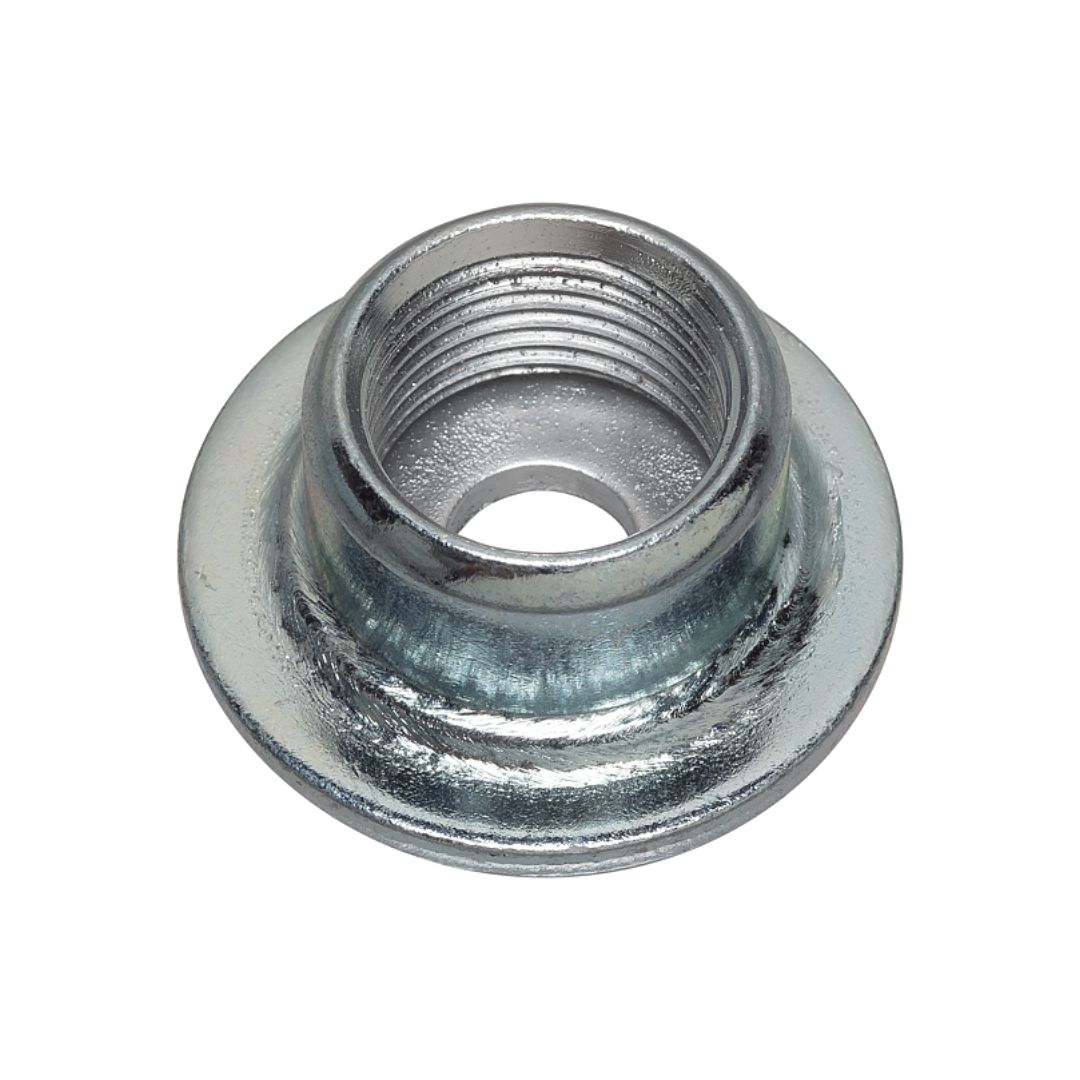

Grundplatte / 3/4" / verzinkt / 1 Loch / Adapterstück Innenloch

Die Grundplatte 1-Loch 3/4", verzinkt, mit Adapterstück (Innenloch) ist ein kompakter Befestigungspunkt für Montage- und Abstützkonstruktionen. Sie wird eingesetzt, um 3/4"-Gewindekomponenten sicher am Untergrund zu fixieren – über eine zentrale Befestigung – und eignet sich besonders, wenn wenig Platz vorhanden ist oder die Montage bewusst auf einen einzelnen, definierten Anschraubpunkt ausgelegt wird. Vorteile Die 1-Loch-Ausführung ermöglicht eine sehr schnelle Montage mit minimalem Bohrbild. Das Adapterstück mit Innenloch vereinfacht die Anbindung an 3/4"-Gewindeteile und schafft einen klaren, servicefreundlichen Anschluss. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen und geschützten Umgebungen. Ideal für kompakte Abstützungen oder Montagepunkte, bei denen eine zentrale Fixierung ausreicht. Technische Daten Produkt: Grundplatte 1-Loch mit Adapterstück (Innenloch) Anschluss: 3/4" Ausführung: 1-Loch (zentrale Befestigung) Oberfläche: verzinkt Anwendung: Befestigungspunkt für Abstütz- und Montagekonstruktionen Einsatzbereiche Für Abstützungen und Befestigungen im Lüftungs- und Anlagenbau, z. B. als kompakter Fixpunkt für 3/4"-Gewinde-Komponenten an Wand, Decke oder Boden. Geeignet, wenn ein einzelner, zentraler Befestigungspunkt ausreicht und die Konstruktion keine hohen Querkräfte oder grossen Hebelarme erzeugt. Montage & Hinweise Grundplatte am Untergrund ausrichten und über das zentrale Loch mit einem passenden Befestiger (je nach Beton, Mauerwerk oder Stahl) montieren. Anschliessend 3/4"-Gewindekomponente am Adapterstück anschliessen und bei Bedarf gegen Lösen sichern. Wichtig: Bei 1-Loch-Lösungen auf eine möglichst gerade Lastführung achten und Querkräfte minimieren, da ein einzelner Fixpunkt gegenüber Verdrehung empfindlicher sein kann. Für höhere Lasten oder dynamische Beanspruchungen kann eine Mehrloch- oder schwere Grundplatte sinnvoller sein. Kompatibilität & Zubehör Kompatibel mit 3/4"-Gewindeteilen wie Gewinderohr, Gegenmutter, Muffen und Abstützkomponenten. Je nach Untergrund werden geeignete Befestiger benötigt; zur Sicherung und Lastverteilung eignen sich passende Unterlegscheiben und ggf. Kontermuttern. Beratung Wenn du mir kurz sagst, ob die Grundplatte an Wand, Decke oder Boden montiert wird und welche Last ungefähr ansteht, kann ich dir die passende Befestigung und eine sichere Auslegung für die 1-Loch-Montage empfehlen. FAQ - Häufige Fragen Wofür wird eine Grundplatte in 1-Loch-Ausführung verwendet? Für kompakte Befestigungen mit minimalem Bohrbild, wenn ein einzelner, zentraler Fixpunkt ausreicht – z. B. für leichte bis mittlere Abstützungen oder Montagepunkte. Was bringt das Adapterstück mit Innenloch? Es vereinfacht den Anschluss an 3/4"-Gewindeteile und sorgt für einen klar definierten, servicefreundlichen Gewindeanschluss an der Grundplatte. Worauf muss ich bei einer 1-Loch-Befestigung achten? Auf eine gerade Lastführung und möglichst geringe Querkräfte, weil ein einzelner Fixpunkt gegenüber Verdrehung und seitlichem Zug empfindlicher sein kann. Reicht verzinkt aus oder brauche ich Edelstahl? Verzinkt ist für viele Innenanwendungen und geschützte Bereiche Standard. In dauerhaft feuchten, salzhaltigen oder aggressiven Umgebungen ist Edelstahl oft die bessere Wahl.

2,24 CHF*

Grundplatte / M8 / leichte Ausführung / 80 x 30 x 3 mm

Diese Grundplatte in leichter Ausführung (80 x 30 x 3 mm) ist eine kompakte, verzinkte Lösung für schnelle und saubere Montage- und Befestigungspunkte im Anlagen- und Metallbau. Dank der aufgeschweissten Anschlussmutter M8 entsteht eine stabile Gewindeaufnahme, ohne dass du mit losen Muttern arbeiten musst – ideal für Abhängungen, leichte Konsolen oder universelle Befestigungen an Unterkonstruktionen. Die Langlöcher 9 x 16 mm geben dir beim Anschrauben bewusst Spielraum: Du kannst die Platte sauber ausrichten, Toleranzen ausgleichen und die Position fein justieren. Mit dem Lochschnittabstand von 45 mm ist die Grundplatte zudem praxisnah dimensioniert und passt in viele Standardsituationen, in denen es auf schnelle Montage und zuverlässigen Halt ankommt. Durch die 3-mm-Stärke bleibt die Platte schlank und wirtschaftlich, bietet aber für typische Anwendungen ausreichend Stabilität. Die verzinkte Oberfläche schützt den Stahl im normalen Industrieumfeld zuverlässig vor Korrosion und macht das Bauteil zu einer soliden Standardkomponente im Montagealltag. Die folgende Übersicht fasst die wichtigsten technischen Daten zusammen. Produkt Grundplatte mit aufgeschweisster Mutter Material / Oberfläche Stahl, verzinkt Ausführung Leichte Ausführung Abmessungen 80 x 30 x 3 mm Anschlussmutter M8 (aufgeschweisst) Langlöcher 9 x 16 mm Lochschnittabstand 45 mm Montage & Hinweise: Die Grundplatte wird über die Langlöcher verschraubt und anschliessend über die M8-Mutter mit einer passenden Schraube bzw. einem Gewindeelement verbunden. Achte auf eine plane Auflage und eine spannungsfreie Ausrichtung, damit das Gewinde sauber greift und die Verbindung dauerhaft stabil bleibt. Zubehör: Passende Befestigungs- und Montageartikel findest du unter Montagematerial. FAQ – Häufige Fragen Wofür sind die Langlöcher 9 x 16 mm besonders hilfreich? Sie geben dir Montagespielraum, um die Platte exakt auszurichten und Toleranzen auszugleichen – das spart Zeit und verhindert, dass du Bohrungen nacharbeiten musst. Welche Vorteile bringt die aufgeschweisste M8-Mutter? Du erhältst eine fixe Gewindeaufnahme ohne lose Mutter. Das beschleunigt die Montage, reduziert Fehlerquellen und sorgt dafür, dass das Gewinde dauerhaft sauber positioniert bleibt. Wann ist die leichte Ausführung (3 mm) die richtige Wahl? Für typische Standard-Montagen mit moderaten Lasten und kurzen Hebeln. Wenn hohe Lasten, starke Vibrationen oder grosse Hebelkräfte auftreten, solltest du eine stärkere Ausführung bzw. eine entsprechend ausgelegte Konstruktion wählen.

1,15 CHF*

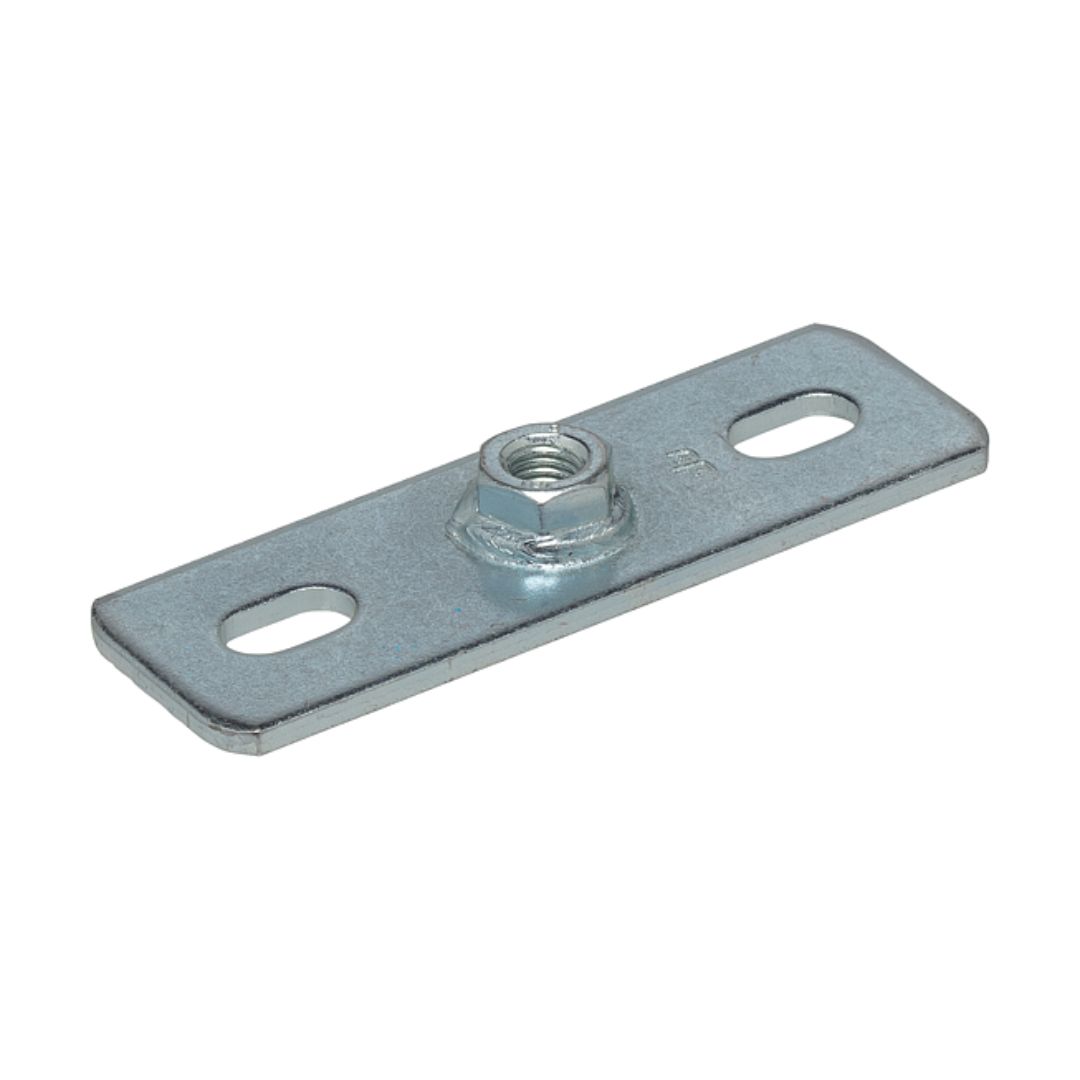

Grundplatte / M10 / leichte Ausführung / 80 x 30 x 3 mm

Die Grundplatte M10 in leichter Ausführung (80 x 30 x 3 mm) ist eine kompakte, verzinkte Lösung für schnelle und saubere Montage- und Befestigungspunkte im Anlagen- und Metallbau. Die aufgeschweisste Anschlussmutter M10 schafft eine stabile Gewindeaufnahme direkt auf der Platte – ideal für Abhängungen, leichte Konsolen und vielseitige Befestigungen an Unterkonstruktionen, wo du ein robustes M10-Gewinde als Fixpunkt brauchst. Durch die Langlöcher lässt sich die Platte beim Anschrauben präzise ausrichten: Du kannst Toleranzen ausgleichen, die Position fein justieren und die Montage dadurch deutlich effizienter machen – besonders bei bestehenden Bohrbildern oder wenn Trägerabstände nicht millimetergenau sind. Das spart Nacharbeit und sorgt für eine saubere, spannungsarme Verschraubung. Mit 3 mm Materialstärke bleibt die Grundplatte schlank und wirtschaftlich, bietet aber für typische Anwendungen ausreichend Stabilität. Die verzinkte Oberfläche schützt den Stahl im normalen Industrieumfeld zuverlässig vor Korrosion und macht das Bauteil zu einer soliden Standardkomponente im Montagealltag. Die folgende Übersicht fasst die wichtigsten technischen Daten zusammen. Produkt Grundplatte mit aufgeschweisster Mutter Material / Oberfläche Stahl, verzinkt Ausführung Leichte Ausführung Abmessungen 80 x 30 x 3 mm Anschlussmutter M10 (aufgeschweisst) Hinweis Langlöcher / Lochabstände je nach Ausführung Montage & Hinweise: Die Grundplatte wird verschraubt und anschliessend über die M10-Mutter mit einer passenden Schraube bzw. einem Gewindeelement verbunden. Achte auf eine plane Auflage und eine spannungsfreie Ausrichtung, damit das Gewinde sauber greift und die Verbindung dauerhaft stabil bleibt. Zubehör: Passende Befestigungs- und Montageartikel findest du unter Montagematerial. FAQ – Häufige Fragen Wann ist M10 gegenüber M8 sinnvoll? Wenn du mehr Gewindereserve, grössere Schraubendimensionen oder eine robustere Verbindung brauchst – z. B. bei etwas höheren Lasten oder wenn M10 in deiner Konstruktion der Standard ist. Welche Vorteile bringt eine aufgeschweisste Anschlussmutter? Du erhältst eine fixe Gewindeaufnahme ohne lose Mutter. Das beschleunigt die Montage, reduziert Fehlerquellen und sorgt dafür, dass das Gewinde dauerhaft sauber positioniert bleibt. Wofür sind Langlöcher in der Praxis besonders hilfreich? Sie geben dir Montagespielraum, um die Platte auszurichten und Toleranzen auszugleichen. Das spart Zeit, verhindert Nacharbeit und sorgt für eine saubere, spannungsarme Verschraubung.

1,30 CHF*

Grundplatte / 1/2" / leichte Ausführung / 80 x 30 x 3 mm

Die Grundplatte 1/2" in leichter Ausführung (80 x 30 x 3 mm) ist eine kompakte, verzinkte Lösung für schnelle und saubere Montage- und Befestigungspunkte im Anlagen- und Metallbau. Durch den 1/2"-Anschluss eignet sie sich besonders als solider Fixpunkt, wenn Komponenten mit 1/2"-Gewinde sauber und dauerhaft befestigt oder angeschlossen werden sollen – z. B. bei leichten Konsolen, Abstützungen oder Montagepunkten an Unterkonstruktionen. Die leichte Ausführung mit 3 mm Materialstärke ist ideal für Standard-Anwendungen mit moderaten Lasten, bei denen du eine robuste, aber nicht überdimensionierte Grundplatte willst. Dank der Langlöcher lässt sich die Platte beim Anschrauben präzise ausrichten: Toleranzen ausgleichen, Position fein justieren, Nacharbeit vermeiden – besonders praktisch bei bestehenden Bohrbildern oder wenn Trägerabstände nicht millimetergenau sind. Die verzinkte Oberfläche schützt den Stahl im normalen Industrieumfeld zuverlässig vor Korrosion und macht die Grundplatte zu einer soliden Standardkomponente im Montagealltag – kompakt, montagefreundlich und vielseitig einsetzbar. Die folgende Übersicht fasst die wichtigsten technischen Daten zusammen. Produkt Grundplatte mit Anschluss 1/2" Material / Oberfläche Stahl, verzinkt Ausführung Leichte Ausführung Abmessungen 80 x 30 x 3 mm Anschluss 1/2" Hinweis Langlöcher / Lochabstände je nach Ausführung Montage & Hinweise: Die Grundplatte wird verschraubt und der 1/2"-Anschluss anschliessend mit dem passenden Gegenstück (z. B. Gewindeelement, Anschlussstück, Bauteil mit 1/2"-Gewinde) verbunden. Achte auf eine plane Auflage und eine spannungsfreie Ausrichtung, damit die Verbindung sauber greift und dauerhaft stabil bleibt. Zubehör: Passende Befestigungs- und Montageartikel findest du unter Montagematerial. FAQ – Häufige Fragen Wofür ist eine Grundplatte mit 1/2"-Anschluss typisch? Für Montagepunkte, bei denen ein 1/2"-Gewinde als Standard vorgesehen ist – z. B. bei leichten Abstützungen, Halterungen oder Anschlüssen, die über 1/2" realisiert werden. Wann ist die leichte Ausführung (3 mm) die richtige Wahl? Für Standard-Montagen mit moderaten Lasten und kurzen Hebeln. Bei hohen Lasten, starken Vibrationen oder grossen Hebelkräften sollte eine stärkere Ausführung bzw. eine entsprechend ausgelegte Konstruktion gewählt werden. Warum sind Langlöcher bei der Montage hilfreich? Sie geben dir Montagespielraum, um die Platte auszurichten und Toleranzen auszugleichen. Das spart Zeit, verhindert Nacharbeit und sorgt für eine saubere, spannungsarme Verschraubung.

2,20 CHF*

Grundplatte / 1/2" / schwere Ausführung / 120 x 40 x 4 mm

Die Grundplatte 1/2" in schwerer Ausführung (120 x 40 x 4 mm) ist für Montagesituationen gedacht, in denen der Fixpunkt nicht nur „halten“, sondern auch Lasten und Vibrationen sauber aufnehmen soll. Durch die grössere Auflagefläche und die 4-mm-Stärke eignet sie sich als robuste Basis für Abstützungen, Konsolen und Montagepunkte im Anlagen- und Metallbau, überall dort, wo ein 1/2"-Gewinde als Anschlussstandard genutzt wird. Im Vergleich zur leichten Ausführung bringt die schwere Variante spürbar mehr Steifigkeit. Das ist besonders relevant, wenn Bauteile über einen Hebel wirken, wenn Konstruktionen nicht perfekt spannungsfrei sind oder wenn es im Betrieb zu Schwingungen kommt. Die grössere Platte verteilt Kräfte besser in die Unterkonstruktion und reduziert die Gefahr, dass sich Schraubverbindungen über Zeit „arbeiten“. Die verzinkte Oberfläche schützt den Stahl im normalen Industrieumfeld zuverlässig vor Korrosion. Damit ist die Grundplatte eine langlebige Standardkomponente für Befestigungen, bei denen du bewusst etwas mehr Reserve einplanst – ohne gleich auf deutlich komplexere Sonderlösungen ausweichen zu müssen. Die folgende Übersicht fasst die wichtigsten technischen Daten zusammen. Produkt Grundplatte mit Anschluss 1/2" Material / Oberfläche Stahl, verzinkt Ausführung Schwere Ausführung Abmessungen 120 x 40 x 4 mm Anschluss 1/2" Hinweis Bohrbild / Langlöcher je nach Ausführung Montage & Hinweise: Die Grundplatte wird auf einer tragfähigen, planen Fläche verschraubt. Achte darauf, dass die Verschraubung spannungsfrei erfolgt und der Anschluss sauber fluchtet, damit keine Querkräfte in das Gewinde eingeleitet werden. Bei Anwendungen mit Vibrationen empfiehlt sich eine kontrollierte Nachprüfung der Verbindung (z. B. nach Inbetriebnahme), damit die Konstruktion dauerhaft stabil bleibt. Zubehör: Passende Befestigungs- und Montageartikel findest du unter Montagematerial. FAQ – Häufige Fragen Wann ist die schwere Ausführung sinnvoll? Wenn du mehr Reserve brauchst – z. B. bei höheren Lasten, längeren Hebeln, Vibrationen oder wenn die Unterkonstruktion nicht absolut verwindungssteif ist. Die stärkere Platte verteilt Kräfte besser und bleibt formstabiler. Welche Vorteile bringt die grössere Auflagefläche (120 x 40 mm)? Die Auflagefläche verteilt Kräfte besser in den Untergrund. Das reduziert lokale Belastungsspitzen und sorgt für eine ruhigere, dauerhaft stabilere Befestigung – besonders bei dynamischen Lasten. Worauf sollte ich bei der Montage besonders achten? Auf eine plane Auflage, passende Schrauben/Dübel für den Untergrund und eine spannungsfreie Ausrichtung. So vermeidest du Querkräfte im Gewinde und erhöhst die Lebensdauer der Verbindung.

2,45 CHF*

494_1012_v4_ap_grundplatte_1_2_zoll_rostfrei_leichte_ausfuehrung_1

Grundplatte / 1/2" / Edelstahl V4A / 120 x 40 x 4 mm

Die Grundplatte 1/2" aus Edelstahl V4A (120 x 40 x 4 mm) ist die richtige Wahl, wenn du einen stabilen Montagepunkt brauchst und gleichzeitig Wert auf hohe Korrosionsbeständigkeit legst. Sie eignet sich für robuste Befestigungen im Anlagen-, Metall- und Lüftungsbau – insbesondere dort, wo verzinkte Bauteile an ihre Grenzen kommen, etwa in feuchten, salzhaltigen oder chemisch belasteten Umgebungen. Mit der 4-mm-Stärke und der grosszügigen Auflagefläche von 120 x 40 mm verteilt die Grundplatte Kräfte zuverlässig in die Unterkonstruktion. Das zahlt sich aus, wenn Lasten über Hebel wirken, wenn im Betrieb Vibrationen auftreten oder wenn du bewusst eine langlebige, formstabile Ausführung mit Reserven einsetzen willst. Der 1/2"-Anschluss dient dabei als sauber definierter Fixpunkt für Gewindeverbindungen, Halterungen oder Anschlüsse nach deinem Systemstandard. Edelstahl V4A ist besonders dann sinnvoll, wenn Bauteile dauerhaft Witterung, Reinigungsprozessen oder aggressiveren Medien ausgesetzt sind. Damit wird die Grundplatte zur soliden Komponente für Anwendungen, bei denen Wartungsarmut und Beständigkeit zählen – ohne Kompromisse bei Stabilität und Montagefreundlichkeit. Die folgende Übersicht fasst die wichtigsten technischen Daten zusammen. Produkt Grundplatte mit Anschluss 1/2" Material Edelstahl V4A Ausführung Edelstahl-Ausführung Abmessungen 120 x 40 x 4 mm Anschluss 1/2" Hinweis Bohrbild / Langlöcher je nach Ausführung Montage & Hinweise: Die Grundplatte auf einer tragfähigen, planen Fläche verschrauben und den 1/2"-Anschluss spannungsfrei ausrichten, damit keine Querkräfte in das Gewinde eingeleitet werden. In korrosiven Umgebungen empfiehlt sich, auch bei der Befestigung auf korrosionsbeständige Schrauben/Dübel zu achten, damit die Gesamtverbindung dauerhaft stabil bleibt. Zubehör: Passende Befestigungs- und Montageartikel findest du unter Montagematerial. FAQ – Häufige Fragen Wann ist Edelstahl V4A gegenüber verzinkt sinnvoll? Wenn die Grundplatte dauerhaft Feuchtigkeit, Witterung, salzhaltiger Luft oder aggressiveren Reinigungs- bzw. Prozessmedien ausgesetzt ist. V4A bietet hier deutlich mehr Korrosionsreserve und reduziert Wartungsaufwand. Welche Vorteile bringt die 4-mm-Stärke? Mehr Steifigkeit und bessere Kraftverteilung. Das ist besonders wichtig bei Hebelkräften, Vibrationen oder wenn du bewusst eine stabile, langlebige Ausführung mit Reserven einsetzen willst. Worauf sollte ich bei der Montage in korrosiver Umgebung achten? Nicht nur die Platte, auch die Befestigungsmittel sollten korrosionsbeständig gewählt werden (z. B. Edelstahlschrauben), damit sich keine Schwachstelle in der Gesamtverbindung bildet.

18,65 CHF*

Grundplatte / 3/4" / schwere Ausführung / 120 x 40 x 4 mm

Die Grundplatte 3/4" in schwerer Ausführung (120 x 40 x 4 mm) ist für Montagesituationen gedacht, in denen ein Fixpunkt mit größerem Gewindestandard gefragt ist und die Konstruktion zuverlässig Lasten, Hebelkräfte und Vibrationen aufnehmen soll. Sie eignet sich als robuste Basis für Abstützungen, Konsolen und Montagepunkte im Anlagen- und Metallbau – überall dort, wo 3/4" als Anschlussstandard im System vorgesehen ist. Die Kombination aus 4-mm-Stärke und der grosszügigen Auflagefläche von 120 x 40 mm sorgt für spürbar mehr Steifigkeit als leichte Ausführungen. Das reduziert das „Arbeiten“ der Verbindung im Betrieb und verteilt die Kräfte besser in den Untergrund – besonders dann, wenn Bauteile nicht perfekt spannungsfrei montiert werden können oder wenn dynamische Belastungen auftreten. Die verzinkte Oberfläche schützt den Stahl im normalen Industrieumfeld zuverlässig vor Korrosion. Damit ist die Grundplatte eine langlebige Standardkomponente, wenn du bewusst Reserve einplanst und einen stabilen 3/4"-Montagepunkt für dein Aufbau- oder Abhängungssystem brauchst. Die folgende Übersicht fasst die wichtigsten technischen Daten zusammen. Produkt Grundplatte mit Anschluss 3/4" Material / Oberfläche Stahl, verzinkt Ausführung Schwere Ausführung Abmessungen 120 x 40 x 4 mm Anschluss 3/4" Hinweis Bohrbild / Langlöcher je nach Ausführung Montage & Hinweise: Die Grundplatte auf einer tragfähigen, planen Fläche verschrauben und den 3/4"-Anschluss spannungsfrei ausrichten, damit keine Querkräfte in das Gewinde eingeleitet werden. Bei dynamischen Belastungen empfiehlt sich eine kontrollierte Nachprüfung der Verbindung nach der Inbetriebnahme, damit die Befestigung dauerhaft stabil bleibt. Zubehör: Passende Befestigungs- und Montageartikel findest du unter Montagematerial. FAQ – Häufige Fragen Wann ist 3/4" gegenüber 1/2" sinnvoll? Wenn du einen grösseren Anschlussstandard im System brauchst oder mehr Reserve bei Gewinde, Verbindung und Anbauteilen möchtest – z. B. bei höheren Lasten, grösseren Konsolen oder wenn 3/4" in deiner Konstruktion der Standard ist. Warum eine schwere Ausführung mit 4 mm? Weil die stärkere Platte steifer ist und Kräfte besser verteilt. Das ist besonders wichtig bei Hebelkräften, Vibrationen oder wenn du bewusst eine langlebige Ausführung mit Reserven einsetzt. Worauf sollte ich bei der Montage besonders achten? Auf eine plane Auflage, passende Schrauben/Dübel für den Untergrund und eine spannungsfreie Ausrichtung des Anschlusses. So vermeidest du Querkräfte im Gewinde und erhöhst die Lebensdauer der Verbindung.

2,85 CHF*

Grundplatte / 3/4" / V4A / schwere Ausführung

Die Grundplatte 3/4" aus V4A in schwerer Ausführung ist ein besonders robustes Befestigungselement für Montage- und Abstützkonstruktionen. Sie dient als stabiler Anschraubpunkt, um 3/4"-Gewindekomponenten sicher am Untergrund zu befestigen – überall dort, wo hohe Lastreserven, saubere Kraftverteilung und maximale Korrosionsbeständigkeit gefordert sind. Vorteile V4A (AISI 316) ist sehr korrosionsbeständig und eignet sich besonders für feuchte, salzhaltige oder chemisch belastete Umgebungen. Die schwere Ausführung bietet zusätzliche Steifigkeit, verteilt Kräfte besser in den Untergrund und ist prädestiniert für Abstützungen mit höheren Lasten oder Hebelarmen. Der 3/4"-Anschluss ermöglicht die Integration in kräftigere Gewindesysteme und bleibt servicefreundlich sowie nachjustierbar. Technische Daten Produkt: Grundplatte, schwere Ausführung Anschluss: 3/4" Material: V4A (AISI 316), rostfrei Ausführung: schwere Ausführung Anwendung: Befestigungspunkt für Abstütz- und Montagekonstruktionen Einsatzbereiche Für Abstützungen und Befestigungen im Lüftungs- und Anlagenbau, z. B. bei Kanalabstützungen, Montagepunkten an Wand, Decke oder Boden sowie bei Konstruktionen in feuchten oder korrosiven Umgebungen. Ideal für anspruchsvolle Installationen, bei denen 3/4"-Gewindeteile eingesetzt werden und eine robuste Grundausführung erforderlich ist. Montage & Hinweise Grundplatte am Untergrund ausrichten und mit passenden Befestigern (je nach Beton, Mauerwerk oder Stahl) montieren. Anschliessend 3/4"-Gewindekomponente (z. B. Gewinderohr, Abstützbauteil) einschrauben und bei Bedarf mit Gegenmutter sichern. Für tragende Anwendungen sind Untergrund, Last und Befestigungsmittel passend auszulegen. Bei Vibrationen sind Konterung und geeignete Sicherungselemente empfehlenswert. Für maximale Beständigkeit in aggressiver Umgebung sollten auch die Verbindungselemente (Muttern/Scheiben/Befestiger) in A4/316 ausgeführt werden. Kompatibilität & Zubehör Kompatibel mit 3/4"-Gewindeteilen wie Gewinderohr, Gegenmutter, Muffen und Abstützkomponenten. Für eine saubere Montage eignen sich passende Unterlegscheiben, Muttern und geeignete Befestiger je nach Untergrund; bei Materialmix können Trennlagen sinnvoll sein. Beratung Wenn du mir kurz sagst, wo die Grundplatte montiert wird (Wand/Decke/Boden), welcher Untergrund vorliegt und welche Last ungefähr ansteht, kann ich dir die passende Befestigung und eine sichere Auslegung empfehlen. FAQ - Häufige Fragen Wofür wird eine Grundplatte 3/4" in schwerer Ausführung eingesetzt? Als stabiler Befestigungspunkt für 3/4"-Gewindekomponenten – z. B. für Abstützungen oder Montagekonstruktionen – wenn höhere Lasten, bessere Kraftverteilung und mehr Reserven benötigt werden. Warum V4A (AISI 316) statt V2A (AISI 304)? V4A ist korrosionsbeständiger, besonders bei Chloriden, dauerhafter Feuchtigkeit oder chemisch belasteten Umgebungen. Damit ist es die bessere Wahl für anspruchsvolle Einsatzbedingungen. Wie sichere ich das eingeschraubte Gewindeteil gegen Lösen? Am einfachsten durch Kontern mit einer Gegenmutter. Bei Vibrationen können zusätzlich geeignete Sicherungselemente sinnvoll sein. Welche Befestiger brauche ich für die Montage am Untergrund? Das hängt vom Untergrund ab (Beton, Mauerwerk, Stahl) und von der Last. Für tragende Anwendungen sollte der Befestiger passend dimensioniert und für den Untergrund zugelassen sein.

13,76 CHF*

Grundplatte / verzinkt / 1/2" Aussengewinde-Rohr / 90° / geschweisst

Die Grundplatte mit 1/2" Aussengewinderohr, 90° geschweisst, verzinkt ist ein vormontiertes Befestigungselement für Abstütz- und Montagekonstruktionen. Durch das rechtwinklig angeschweisste Aussengewinde entsteht ein stabiler, definierter Anschlusspunkt, um Abstützungen oder Gewindekomponenten sauber im 90°-Winkel aufzubauen – ideal für Kanalabstützungen, Konsolen und Montagepunkte mit klarer Geometrie. Vorteile Die geschweisste 90°-Ausführung spart Montagezeit, weil Grundplatte und Gewindeanschluss bereits als Einheit geliefert werden. Der rechtwinklige Anschluss sorgt für eine reproduzierbare Ausrichtung und eine stabile Kraftübertragung in den Untergrund. Das 1/2"-Aussengewinde ist im Montagebereich sehr gängig und lässt sich mit Muffen, Abstützwinkeln, Gegenmuttern und weiteren 1/2"-Gewindeteilen kombinieren. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen und geschützten Umgebungen. Technische Daten Produkt: Grundplatte mit angeschweisstem Aussengewinderohr, 90° Anschluss: 1/2" Aussengewinde Ausführung: 90° geschweisst Oberfläche: verzinkt Anwendung: Befestigungspunkt für Abstütz- und Montagekonstruktionen Einsatzbereiche Für Kanalabstützungen, Montagepunkte an Wand, Decke oder Boden sowie für Abstütz- und Konsolenkonstruktionen im Lüftungs- und Anlagenbau. Besonders geeignet, wenn ein rechtwinkliger Gewindeanschluss benötigt wird, um Bauteile sauber auszurichten und einen definierten Aufbau zu realisieren. Montage & Hinweise Grundplatte am Untergrund ausrichten und mit passenden Befestigern (je nach Beton, Mauerwerk oder Stahl) montieren. Anschliessend das 1/2"-Aussengewinde mit dem vorgesehenen Gegenstück verbinden (z. B. Muffe, Abstützwinkel, Adapter) und bei Bedarf mit Gegenmutter sichern. Für tragende Anwendungen sind Untergrund, Last und Befestigungsmittel passend auszulegen. Querkräfte und Hebelarme beachten: Bei grösseren Lasten oder dynamischen Beanspruchungen sind ausreichend dimensionierte Befestiger sowie ggf. zusätzliche Abstützungen sinnvoll. Kompatibilität & Zubehör Kompatibel mit 1/2"-Gewindeteilen wie Muffen, Gegenmuttern, Gewinderohr-Innengewinde, Abstützwinkeln und weiteren Abstützkomponenten. Für die Untergrundmontage werden geeignete Befestiger benötigt; zur Sicherung eignen sich Kontermuttern und passende Unterlegscheiben. Beratung Wenn du mir kurz sagst, ob der Aufbau an Wand, Decke oder Boden erfolgt, welcher Untergrund vorliegt und was abgestützt wird, kann ich dir die passende Befestigung und eine saubere Lastabtragung empfehlen. FAQ - Häufige Fragen Wofür wird eine Grundplatte mit 1/2" Aussengewinderohr 90° verwendet? Für rechtwinklige Anschlusskonstruktionen – z. B. bei Kanalabstützungen oder Konsolen – wenn ein definierter 90°-Gewindeanschluss als stabiler Montagepunkt benötigt wird. Welche Vorteile hat die geschweisste 90°-Ausführung? Sie spart Montagezeit und sorgt für eine reproduzierbare Ausrichtung, weil Grundplatte und Gewindeanschluss als stabile Einheit vorliegen. Wie sichere ich die Verbindung am 1/2" Aussengewinde? Je nach Gegenstück durch Kontern mit einer Gegenmutter oder durch geeignete Sicherungselemente. Bei Vibrationen ist eine Konterung grundsätzlich empfehlenswert. Reicht verzinkt aus oder brauche ich Edelstahl? Verzinkt ist für viele Innenanwendungen und geschützte Bereiche Standard. In dauerhaft feuchten, salzhaltigen oder aggressiven Umgebungen ist Edelstahl oft die bessere Wahl.

15,58 CHF*

Grundplatte / verzinkt / 1/2" Innengewinde-Rohr / 90° / geschweisst

Die Grundplatte mit 1/2" Innengewinderohr, 90° geschweisst, verzinkt ist ein vormontiertes Befestigungselement für Abstütz- und Montagekonstruktionen. Durch das rechtwinklig angeschweisste Innengewinderohr entsteht ein stabiler, definierter Anschlusspunkt, um Gewindekomponenten sauber im 90°-Winkel anzuschliessen – ideal für Kanalabstützungen, Konsolen und Montagepunkte mit klarer Geometrie. Vorteile Die geschweisste 90°-Ausführung spart Montagezeit, weil Grundplatte und Gewindeanschluss bereits als Einheit geliefert werden. Das Innengewinde ermöglicht den direkten Anschluss von 1/2"-Aussengewinden (z. B. Gewinderohr, Adapter, Abstützbauteile) und sorgt für eine saubere, servicefreundliche Verbindung. Der rechtwinklige Aufbau erleichtert die Ausrichtung und schafft einen stabilen Montagepunkt. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen und geschützten Umgebungen. Technische Daten Produkt: Grundplatte mit angeschweisstem Innengewinderohr, 90° Anschluss: 1/2" Innengewinde Ausführung: 90° geschweisst Oberfläche: verzinkt Anwendung: Befestigungspunkt für Abstütz- und Montagekonstruktionen Einsatzbereiche Für Kanalabstützungen, Montagepunkte an Wand, Decke oder Boden sowie für Abstütz- und Konsolenkonstruktionen im Lüftungs- und Anlagenbau. Besonders geeignet, wenn ein rechtwinkliger Anschluss mit Innengewinde benötigt wird, um Bauteile sauber auszurichten und einen definierten Aufbau zu realisieren. Montage & Hinweise Grundplatte am Untergrund ausrichten und mit passenden Befestigern (je nach Beton, Mauerwerk oder Stahl) montieren. Anschliessend 1/2"-Aussengewindeteil in das Innengewinderohr einschrauben und die Konstruktion ausrichten. Für tragende Anwendungen sind Untergrund, Last und Befestigungsmittel passend auszulegen. Querkräfte und Hebelarme beachten: Bei grösseren Lasten oder dynamischen Beanspruchungen sind ausreichend dimensionierte Befestiger sowie ggf. zusätzliche Abstützungen sinnvoll. Bei Bedarf kann die Verbindung mit geeigneten Sicherungsmassnahmen gegen Lösen ausgeführt werden. Kompatibilität & Zubehör Kompatibel mit 1/2"-Aussengewinden wie Gewinderohren, Adaptern und Abstützkomponenten. Für die Untergrundmontage werden geeignete Befestiger benötigt; zur Lastverteilung eignen sich passende Unterlegscheiben. Je nach Aufbau können Gegenmuttern, Sicherungselemente oder weitere Abstützteile sinnvoll sein. Beratung Wenn du mir kurz sagst, ob der Aufbau an Wand, Decke oder Boden erfolgt, welcher Untergrund vorliegt und was abgestützt wird, kann ich dir die passende Befestigung und eine saubere Lastabtragung empfehlen. FAQ - Häufige Fragen Wofür wird eine Grundplatte mit 1/2" Innengewinderohr 90° verwendet? Für rechtwinklige Anschlusskonstruktionen – z. B. bei Kanalabstützungen oder Konsolen – wenn ein definierter 90°-Gewindeanschluss mit Innengewinde als stabiler Montagepunkt benötigt wird. Was ist der Vorteil von Innengewinde gegenüber Aussengewinde? Du kannst ein 1/2"-Aussengewindeteil direkt einschrauben, ohne zusätzliche Muffe. Das ist oft kompakter und sorgt für eine saubere, geschützte Gewindeverbindung. Wie sichere ich die eingeschraubte Verbindung gegen Lösen? Je nach Aufbau durch Kontern am angeschlossenen Gewindeteil oder durch geeignete Sicherungselemente. Bei Vibrationen ist eine Sicherung grundsätzlich empfehlenswert. Reicht verzinkt aus oder brauche ich Edelstahl? Verzinkt ist für viele Innenanwendungen und geschützte Bereiche Standard. In dauerhaft feuchten, salzhaltigen oder aggressiven Umgebungen ist Edelstahl oft die bessere Wahl.

16,96 CHF*

Grundplatten bilden die mechanische Basis für definierte Montagepunkte in Absaug-, Lüftungs-, Anlagen- und Metallbaukonstruktionen. Sie verbinden den tragenden Untergrund mit Gewindestangen, Gewinderohr-Anschlüssen, Abstützungen oder Konsolen und sorgen dafür, dass Kräfte sauber in Wand, Decke, Boden oder Tragstruktur eingeleitet werden.

Systemüberblick und Funktion

Eine Grundplatte ist nicht nur ein Befestigungsteil mit Gewinde. Sie verteilt Lasten, schafft eine definierte Auflagefläche und verbessert die Ausrichtung der angeschlossenen Konstruktion. Entscheidend sind Bauform, Anschluss, Materialstärke, Auflagefläche, Lochbild, Untergrund, Lastfall, Querkräfte, Hebelarme und mögliche Vibrationen.

Funktion

Definierte Montagepunkte schaffen

Grundplatten schaffen stabile Anschlusspunkte für Gewindestangen, Gewinderohre, Abstützungen, Konsolen und Montagekonstruktionen.

Auswahl

Anschluss, Last und Untergrund abstimmen

Entscheidend sind Gewindeanschluss, Bauform, Auflagefläche, Untergrund, Last, Vibrationen, Korrosionsumgebung und gewünschte Anschlussgeometrie.

Praxis

Spannungsfrei und fluchtend montieren

Eine dauerhaft stabile Verbindung entsteht durch plane Auflage, passende Befestiger, saubere Ausrichtung und kontrollierte Lastführung.

Komponenten und verfügbare Ausführungen

Die Serie umfasst runde Grundplatten für kompakte Befestigungspunkte, rechteckige Grundplatten in leichter und schwerer Ausführung sowie Sonderlösungen mit Adapterstück, V4A-Ausführung und geschweisstem 90°-Gewinderohr. Die Auswahl richtet sich nach Anschlussgewinde, Einbaulage, Lastfall, Platzverhältnissen und Umgebung.

Für vollständige Montageaufbauten sind je nach Anwendung weitere Komponenten aus dem Montagematerial relevant, insbesondere Gewindestangen und Verbinder, Winkel, Konsolen und Kanalabstützungen sowie Dübel, Anker und Betonschrauben.

Runde Grundplatte	Anschluss	Befestigung	Ausführung
1/2" AG mit Muffe	1/2" Aussengewinde	Loch M8 + zusätzliche Löcher	rund, verzinkt, mit Muffe
Ø 40 mm / 1/2" IG	1/2" Innengewinde	Loch M8	rund, Ø 40 mm, verzinkt
Ø 60 mm / 1/2" AG mit Muffe	1/2" Aussengewinde	Loch M8	rund, Ø 60 mm, verzinkt, mit Muffe

Rechteckige Grundplatten bieten im Vergleich zu kompakten Rundplatten mehr Auflagefläche und sind besonders für definierte Montagepunkte mit Gewindestange, Rohrgewindeanschluss oder Abstützung relevant. Leichte Ausführungen eignen sich für Standardanwendungen mit moderaten Lasten; schwere Ausführungen bieten mehr Reserve bei Hebelarmen, Vibrationen und höheren Anforderungen an die Kraftverteilung.

Rechteckige Grundplatte	Anschluss	Abmessung	Material / Oberfläche	Einsatzlogik
M8 leichte Ausführung	M8	80 x 30 x 3 mm	Stahl, verzinkt	kompakte Standardmontage
M10 leichte Ausführung	M10	80 x 30 x 3 mm	Stahl, verzinkt	robusterer Standardanschluss
1/2" leichte Ausführung	1/2"	80 x 30 x 3 mm	Stahl, verzinkt	leichte Abstützungen
1/2" schwere Ausführung	1/2"	120 x 40 x 4 mm	Stahl, verzinkt	mehr Stabilitätsreserve
1/2" Edelstahl V4A	1/2"	120 x 40 x 4 mm	Edelstahl V4A	korrosionsbeanspruchte Umgebung
3/4" schwere Ausführung	3/4"	120 x 40 x 4 mm	Stahl, verzinkt	kräftigere Gewindesysteme
3/4" Edelstahl V4A	3/4"	schwere Ausführung	Edelstahl V4A	hohe Korrosionsreserve
3/4" 1-Loch-Adapter	3/4"	zentrale Befestigung	verzinkt, Adapterstück	kompakter Fixpunkt

Neben flachen Grundplatten sind geschweisste 90°-Anschlüsse verfügbar. Diese Ausführungen sind sinnvoll, wenn die Anschlussgeometrie direkt an der Basis rechtwinklig geführt werden soll und ein vormontierter, reproduzierbarer Gewindeanschluss für Abstützungen, Kanalaufbauten oder Konsolen benötigt wird.

90°-Grundplatte	Anschluss	Ausführung	Typischer Einsatz
1/2" AG-Rohr 90°	1/2" Aussengewinde	90° geschweisst, verzinkt	rechtwinklige Anschlusskonstruktion
1/2" IG-Rohr 90°	1/2" Innengewinde	90° geschweisst, verzinkt	direkter Einschraubanschluss

Typische Einsatzbereiche

Grundplatten werden für Kanalabstützungen, Montagepunkte an Wand, Decke oder Boden, Konsolen, Gewindestangen-Setups, Gewinderohr-Anschlüsse, Haltepunkte und nachträgliche Abstützungen eingesetzt. Sie sind besonders relevant, wenn eine Konstruktion nicht direkt am Untergrund befestigt werden soll, sondern einen klar definierten Gewinde- oder Adapteranschluss benötigt.

Leichte Grundplatten eignen sich für kompaktere Standardmontagen mit moderaten Lasten und kurzen Hebelarmen. Schwere Grundplatten sind zu prüfen, wenn grössere Kräfte, Vibrationen, Querkräfte, längere Hebelarme oder bewusst eingeplante Stabilitätsreserven eine Rolle spielen.

Edelstahl-V4A-Ausführungen sind sinnvoll, wenn Feuchtigkeit, Witterung, salzhaltige Luft, Reinigungsprozesse oder korrosivere Umgebungen zu erwarten sind. Verzinkte Ausführungen bleiben für viele geschützte Innenanwendungen die wirtschaftliche Standardlösung.

Auswahl und Auslegung

Für die Auswahl ist zuerst der Anschluss zu klären: M8, M10, 1/2", 3/4", Innengewinde, Aussengewinde, Muffe, Adapterstück oder 90°-Gewinderohr. Danach folgen Bauform, Auflagefläche, Materialstärke, Befestigungsloch, Lastfall, Einbaulage und Untergrund.

Bei 1-Loch-Lösungen ist eine möglichst gerade Lastführung wichtig, weil ein einzelner Fixpunkt empfindlicher auf Verdrehung, Querkräfte und seitlichen Zug reagieren kann. Bei höheren Lasten, dynamischer Beanspruchung oder grösseren Hebelarmen ist eine grössere oder schwerere Ausführung oft die bessere Wahl.

Innengewinde sind sinnvoll, wenn ein Aussengewindeteil direkt eingeschraubt werden soll. Aussengewinde definieren den Anschluss nach aussen und lassen sich mit passenden Muffen, Gegenmuttern oder Abstützkomponenten kombinieren. Muffen und Adapterstücke vereinfachen die Anschlussführung, wenn der Aufbau kompakt oder servicefreundlich bleiben soll.

Bei der Materialwahl ist die Umgebung entscheidend. Verzinkt eignet sich für viele normale Innen- und geschützte Industriebereiche. V4A ist die robustere Wahl bei Feuchtigkeit, salzhaltiger Luft, Reinigungsprozessen oder aggressiveren Bedingungen. In solchen Fällen sollten auch Schrauben, Muttern, Scheiben und Befestiger passend korrosionsbeständig gewählt werden.

Montage, Integration und Praxis

Eine Grundplatte sollte auf einer tragfähigen und möglichst planen Fläche montiert werden. Die Verschraubung muss zum Untergrund passen, etwa Beton, Mauerwerk, Stahl oder bestehende Tragkonstruktion. Für tragende Anwendungen sind Last, Befestigungsmittel, Randabstände und Belastungsrichtung sauber zu prüfen.

Der Anschluss sollte spannungsfrei ausgerichtet werden, damit keine unnötigen Querkräfte in das Gewinde eingeleitet werden. Bei Gewindestangen, Gewinderohr-Anschlüssen, Konsolen oder Abstützungen sind Konterung, Sicherungselemente und ausreichende Lastverteilung besonders wichtig.

Bei Vibrationen oder dynamischer Beanspruchung sollte die Verbindung nach der Inbetriebnahme kontrolliert werden. Eine schwere Grundplatte mit grösserer Auflagefläche verteilt Kräfte besser und kann das Arbeiten der Verbindung reduzieren.

Nach der Montage sollten Auflage, Befestigung, Ausrichtung, Gewindeeingriff, Konterung, Lastführung und mögliche Verdrehung geprüft werden. Bei Anlagen mit regelmässigen Schwingungen oder Umbauten sind Sichtprüfungen und Nachkontrollen sinnvoll.

Beratung zu Grundplatten

Grundplatten sollten nicht nur nach Gewindegrösse gewählt werden. Entscheidend ist, wie Anschluss, Bauform, Material, Lastfall, Untergrund, Einbaulage und Korrosionsumgebung im realen Aufbau zusammenpassen.

Für eine technische Anfrage sind Montageort, Untergrund, Anschlussgewinde, Last, Einbaulage, gewünschte Bauform, Umgebungseinflüsse, vorhandene Gewindestangen oder Gewinderohr-Komponenten sowie Fotos oder Skizzen der Einbausituation hilfreich.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Grundplatten

Wofür werden Grundplatten eingesetzt?

Grundplatten werden eingesetzt, um definierte Befestigungspunkte für Gewindestangen, Gewinderohr-Anschlüsse, Abstützungen, Konsolen und Montagekonstruktionen zu schaffen.

Welche Anschlüsse sind bei Grundplatten verfügbar?

Sichtbar sind Grundplatten mit M8, M10, 1/2" und 3/4" sowie Ausführungen mit Innengewinde, Aussengewinde, Muffe, Adapterstück oder geschweisstem 90°-Gewinderohr.

Wann ist eine runde Grundplatte sinnvoll?

Eine runde Grundplatte ist sinnvoll, wenn ein kompakter Befestigungspunkt mit kleiner Grundfläche und klar definierter Gewindeaufnahme benötigt wird.

Wann ist eine rechteckige Grundplatte sinnvoll?

Eine rechteckige Grundplatte ist sinnvoll, wenn mehr Auflagefläche, definierte Langlöcher oder ein stabiler Montagepunkt für Abstützungen, Konsolen oder Gewindestangen benötigt werden.

Wann ist eine schwere Ausführung sinnvoll?

Eine schwere Ausführung ist sinnvoll bei höheren Lasten, grösseren Hebelarmen, Vibrationen, Querkräften oder wenn bewusst mehr Stabilitätsreserve und bessere Kraftverteilung benötigt werden.

Wann reicht eine leichte Grundplatte aus?

Eine leichte Grundplatte kann ausreichen, wenn moderate Lasten, kurze Hebelarme und geschützte Standard-Montagebedingungen vorliegen. Die konkrete Eignung muss am Aufbau geprüft werden.

Wann ist Edelstahl V4A sinnvoll?

Edelstahl V4A ist sinnvoll bei Feuchtigkeit, Witterung, salzhaltiger Luft, Reinigungsprozessen oder korrosiveren Umgebungen. Auch die Befestigungsmittel sollten dann passend korrosionsbeständig gewählt werden.

Wann ist verzinkt ausreichend?

Verzinkt ist für viele Innenanwendungen und geschützte Industriebereiche die wirtschaftliche Standardlösung, sofern keine dauerhafte Feuchte, salzhaltige Luft oder aggressive Umgebung vorliegt.

Was ist der Unterschied zwischen Innengewinde und Aussengewinde?

Innengewinde nehmen ein passendes Aussengewindeteil direkt auf. Aussengewinde definieren den Anschluss nach aussen und können mit Muffen, Gegenmuttern oder passenden Gewindekomponenten verbunden werden.

Wann ist ein Adapterstück sinnvoll?

Ein Adapterstück ist sinnvoll, wenn ein klar definierter, servicefreundlicher Anschluss an 3/4"-Gewindeteile benötigt wird und die Montage kompakt bleiben soll.

Wann ist eine Grundplatte mit 90°-Gewinderohr sinnvoll?

Eine Grundplatte mit 90°-Gewinderohr ist sinnvoll, wenn der Anschluss rechtwinklig direkt an der Basis geführt werden soll, etwa bei Kanalabstützungen, Konsolen oder definierten Anschlusskonstruktionen.

Worauf ist bei 1-Loch-Befestigungen zu achten?

Bei 1-Loch-Befestigungen ist eine möglichst gerade Lastführung wichtig. Querkräfte, seitlicher Zug und Verdrehung sollten minimiert werden, weil ein einzelner Fixpunkt empfindlicher reagieren kann.

Warum ist eine plane Auflage wichtig?

Eine plane Auflage sorgt dafür, dass Kräfte gleichmässiger in den Untergrund eingeleitet werden. Ungleiche Auflage kann zu Verspannung, Verdrehung oder lokaler Überlastung führen.

Welche Befestiger werden für Grundplatten benötigt?

Die passenden Befestiger hängen von Untergrund, Last, Einbaulage und Belastungsrichtung ab. Beton, Mauerwerk, Stahl oder bestehende Tragkonstruktionen erfordern unterschiedliche Befestigungslösungen.

Wie wird ein Gewindeanschluss gegen Lösen gesichert?

Je nach Aufbau kann der Gewindeanschluss mit Gegenmutter, Sicherungselementen oder geeigneter Konterung gesichert werden. Bei Vibrationen ist eine kontrollierte Sicherung besonders wichtig.

Was ist bei Vibrationen wichtig?

Bei Vibrationen sind ausreichende Auflagefläche, passende Befestiger, Konterung, spannungsfreie Ausrichtung und eine Nachkontrolle nach der Inbetriebnahme wichtig.

Können Grundplatten nachträglich montiert werden?

Ja, Grundplatten können häufig nachträglich montiert werden. Wichtig sind ein geeigneter Untergrund, ausreichender Platz, passende Befestiger und eine spannungsfreie Einbindung in die bestehende Konstruktion.

Was sollte nach der Montage kontrolliert werden?

Nach der Montage sollten Auflage, Befestigung, Ausrichtung, Gewindeeingriff, Konterung, Lastführung und mögliche Verdrehung geprüft werden.

Welche Angaben helfen bei einer technischen Anfrage?

Hilfreich sind Montageort, Untergrund, Anschlussgewinde, Last, Einbaulage, gewünschte Bauform, Umgebungseinflüsse, vorhandene Gewindestangen oder Gewinderohr-Komponenten sowie Fotos oder Skizzen der Einbausituation.
