Filterschläuche für Absauganlagen nach Mass
Filterschläuche für Absauganlagen werden nach Länge, Ø oder Flachbreite, Anströmseite, Substrat, Stückzahl und Schlauchenden ausgelegt. Für eine passende Anfrage sind die Masse, die gewünschte Ausführung und besondere Anforderungen wie antistatische Ausführung oder ATEX-Bezug entscheidend.
Anfrage Filterschlauch
Filterschläuche sind zentrale Filterelemente in Absauganlagen, Entstaubungsanlagen und industriellen Filtereinheiten. Sie trennen Staub, Partikel oder produktionsbedingte Feststoffe aus dem Luftstrom ab und müssen exakt zur Anlage, zum Medium, zur Strömungsrichtung und zur Befestigungsart passen. Entscheidend sind nicht nur Länge und Durchmesser, sondern auch Flachbreite, Anströmseite, Substrat, Schlauchende, Befestigung, Reinigungsart und mögliche Anforderungen an antistatische Ausführung oder ATEX-Bezug.
Systemüberblick und Funktion
Ein Filterschlauch wirkt als textile Abscheidefläche innerhalb der Filteranlage. Der Staub lagert sich auf der Filteroberfläche ab, während gereinigte Luft durch das Filtermedium strömt. Je nach Anlage wird der Schlauch von innen nach aussen oder von aussen nach innen angeströmt. Diese Anströmseite beeinflusst Schlauchaufbau, Nahtlage, Schlauchende, Abreinigung und die mechanische Belastung im Betrieb.
Staub am Filtermedium abscheiden
Der Filterschlauch bildet die wirksame Filterfläche. Medium, Anströmung und Abreinigung bestimmen, wie stabil Abscheidung, Differenzdruck und Standzeit bleiben.
Masse und Schlauchenden exakt angeben
Länge, Ø oder Flachbreite, Anströmseite und Endausführung müssen zur Lochplatte, Stützkonstruktion, Befestigung und vorhandenen Filteranlage passen.
Altmuster oder Zeichnung nutzen
Bei Ersatzfiltern reduzieren Muster, Fotos, Skizzen oder Masse der bestehenden Schläuche das Risiko falscher Endausführungen und Montageprobleme.
Komponenten und verfügbare Ausführungen
Für die Anfrage sind zwei Ausführungsgruppen relevant: offene Schlauchenden und geschlossene Schlauchenden. Offene Enden werden verwendet, wenn der Filterschlauch an Lochplatte, Spannring, Schnur, Umschlag, Dichtfilz oder Gummiring befestigt wird. Geschlossene Enden kommen zum Einsatz, wenn der Schlauch unten oder oben als Boden, flache Naht, Schlaufe, Loch oder Öse ausgeführt werden muss.
| Ausführung | Schlauchende | Typische Angabe | Praxisnutzen |
|---|---|---|---|
| FSO1 | offen mit Schnittkante | oben / unten | einfache offene Schlauchkante |
| FSO2 | offen mit Umschlag | oben / unten Metallring möglich |
stabileres offenes Schlauchende |
| FSO3 | offen mit Schnur | oben / unten | zusätzliche Fixierung über Schnurzug |
| FSO4 | offen mit Dichtfilz | oben / unten | bessere Anlagefläche an der Dichtstelle |
| FSO5 | offen mit Schnappring | Lochplatte D und Dicke |
schnelle Montage in Lochplatte |
| FSO6 | offen mit Gummiring | oben / unten | elastische Befestigung am Anschlussbereich |
| FSG1 | geschlossen mit Boden | oben / unten | klassischer geschlossener Schlauchabschluss |
| FSG2 | geschlossen mit Boden und Schlaufe | Schlaufe Länge und Breite |
Aufhängung oder mechanische Führung |
| FSG3 | geschlossen mit Boden und Loch | Loch-Ø | Befestigung über definierte Öffnung |
| FSG4 | geschlossen flach zugenäht | oben / unten | flacher, einfacher Endabschluss |
| FSG5 | geschlossen flach mit Öse | Loch-Ø | Aufhängung über Öse oder Lochpunkt |

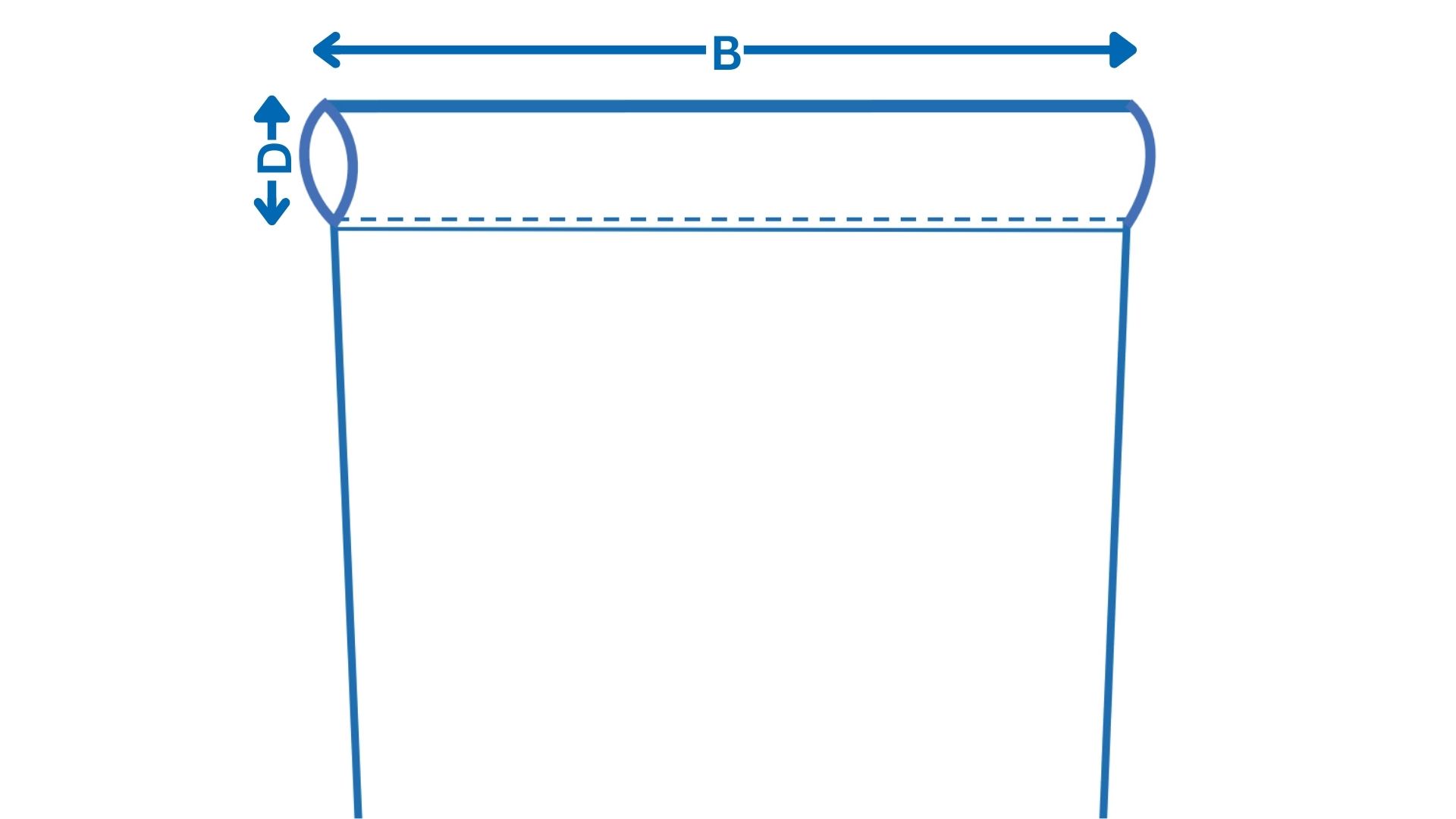

| FSG6 | geschlossen mit Schlaufe für Stange | Schlaufe D und B |
Führung oder Aufhängung über Stange |
Für die Auswahl angrenzender Komponenten sind je nach Anlage auch Filter und Ersatzfilter, stationäre Absauganlagen, mobile Absauganlagen und passende Zubehör- und Erweiterungskomponenten relevant.
Typische Einsatzbereiche
Filterschläuche werden in Entstaubungsanlagen, Filtergehäusen, Absauganlagen, Holzabsaugungen, industriellen Staubfiltern und Prozessluftanlagen eingesetzt. Typische Medien sind trockene Stäube, Holzstaub, Spänefeinanteile, mineralische Stäube, Metallstäube, Kunststoffstäube oder produktionsbedingte Partikel. Die konkrete Eignung hängt immer vom Substrat, der Temperatur, Feuchte, Abrasivität, Partikelgrösse, Staubmenge und Reinigungsart ab.
Bei Ersatzfilterschläuchen ist die bestehende Anlage der wichtigste Referenzpunkt. Lochplatte, Stützkorb, Reingas- und Rohgasraum, Abreinigung, Schlauchlänge, Schlauchdurchmesser, Einbauraum und Zugänglichkeit bestimmen, welche Ausführung funktioniert. Bereits kleine Abweichungen an Ø, Länge oder Schlauchende können Montage, Dichtheit und Standzeit beeinflussen.
Bei Neuanlagen oder Umbauten müssen Filterfläche, Luftmenge, Filterbelastung, Differenzdruck, Abreinigungsart und Staubsammlung gemeinsam ausgelegt werden. Ein Filterschlauch ist kein isoliertes Ersatzteil, sondern Teil einer strömungs- und filtertechnischen Kette.
Auswahl und Auslegung
Für die Anfrage sind Länge, Ø oder Flachbreite die Grunddaten. Wenn kein runder Ø eindeutig messbar ist, hilft die Flachbreite des flachliegenden Schlauchs. Zusätzlich muss klar sein, ob die Anströmung von innen oder von aussen erfolgt. Diese Information ist wichtig für Staubbeladung, Abreinigung, Nahtlage, mechanische Beanspruchung und mögliche Ausführung der Schlauchenden.
Das zu filternde Substrat entscheidet über Filtermedium und Ausführung. Feine trockene Stäube benötigen andere Filtereigenschaften als grobe, abrasive, feuchte oder elektrostatisch kritische Partikel. Bei antistatischer Ausführung oder ATEX-Bezug muss die gesamte Anlage betrachtet werden: Filterschlauch, Erdung, Potentialausgleich, Gehäuse, Ventilator, Staubaustrag und Zonenkonzept müssen zusammenpassen.
Die Schlauchenden sollten nicht nach Gefühl gewählt werden. Schnappring, Gummiring, Umschlag, Schnur, Dichtfilz, Boden, Schlaufe, Loch oder Öse haben jeweils eine konkrete mechanische Funktion. Für eine sichere Reproduktion sind Fotos, Altmuster, Zeichnung, Lochplattenmasse, Stützkorbmasse und Angaben zur Einbaulage besonders hilfreich.
Montage, Integration und Praxis
Vor dem Einbau sollten Lochplatte, Stützkörbe, Dichtflächen, Spannringe, Aufhängungen und Schlauchbefestigungen geprüft werden. Beschädigte Körbe, scharfe Kanten, verschmutzte Dichtflächen oder verformte Befestigungen können neue Filterschläuche früh beschädigen oder die Dichtwirkung verschlechtern.
Nach dem Einbau ist auf gleichmässigen Sitz, freie Schlauchlänge, korrekte Endlage, dichte Befestigung und ausreichend Abstand zu benachbarten Schläuchen zu achten. Filterschläuche dürfen nicht scheuern, knicken, am Gehäuse anliegen oder durch den Stützkorb mechanisch beschädigt werden.
Im Betrieb sind Differenzdruck, Abreinigungsverhalten, Staubaustrag, Reststaub, sichtbare Beschädigungen und Filterstandzeit wichtige Kontrollpunkte. Ein dauerhaft steigender Differenzdruck, Staubdurchbruch oder ungleichmässige Beladung weist nicht immer nur auf den Schlauch hin, sondern kann auch durch falsche Abreinigung, Feuchte, Staubbrücken, verstopfte Austragung oder eine ungeeignete Anlagenbelastung entstehen.
Beratung zu Filterschläuchen
Für eine treffsichere Anfrage sind Schlauchlänge, Ø oder Flachbreite, Anströmseite, Substrat, Menge, gewünschte antistatische Ausführung, möglicher ATEX-Bezug und die Endausführung entscheidend. Besonders bei Ersatzschläuchen sind Fotos, Altmuster oder Zeichnungen der vorhandenen Filterschläuche und der Befestigung hilfreich.
FAQ – Häufige Fragen zu Filterschläuchen
Welche Angaben werden für einen Filterschlauch benötigt?
Wichtig sind Schlauchlänge, Ø oder Flachbreite, Anströmseite, zu filterndes Substrat, Menge, gewünschte antistatische Ausführung, möglicher ATEX-Bezug und die genaue Ausführung der Schlauchenden.
Wann wird der Durchmesser und wann die Flachbreite angegeben?
Der Durchmesser wird angegeben, wenn der Filterschlauch rund gemessen werden kann. Die Flachbreite ist hilfreich, wenn ein vorhandener Schlauch flachliegend gemessen wird oder der runde Ø nicht eindeutig bestimmbar ist.
Warum ist die Anströmseite wichtig?
Die Anströmseite zeigt, ob der Filterschlauch von innen oder von aussen mit Staubluft beaufschlagt wird. Sie beeinflusst Filterbeladung, Abreinigung, Nahtlage, Stützkonstruktion und die mechanische Beanspruchung.
Was bedeutet zu filterndes Substrat?
Das Substrat ist der Staub oder Partikelstoff, der abgeschieden werden soll. Dazu können Holzstaub, Metallstaub, mineralische Stäube, Kunststoffstaub oder andere trockene Partikel gehören. Das Substrat beeinflusst Filtermedium, Standzeit und Sicherheitsbewertung.
Wann ist eine antistatische Ausführung sinnvoll?
Eine antistatische Ausführung ist sinnvoll, wenn elektrostatische Aufladung durch Staub, Luftstrom oder Prozessbedingungen relevant werden kann. Die Eignung muss zusammen mit Anlage, Erdung, Potentialausgleich und Medium bewertet werden.
Reicht ein antistatischer Filterschlauch für ATEX aus?
Nein. Ein antistatischer Filterschlauch ist nur ein Teil des Systems. Bei ATEX-Bezug müssen Medium, Zone, Erdung, Gehäuse, Ventilator, Filteranlage, Staubaustrag, Reinigung und Betriebsweise gesamthaft geprüft werden.
Was ist der Unterschied zwischen offenen und geschlossenen Filterschläuchen?
Offene Filterschläuche haben ein offenes Schlauchende für Befestigung, Abdichtung oder Anschluss an der Lochplatte. Geschlossene Filterschläuche besitzen einen Boden, eine Naht, Schlaufe, Öse oder ein Loch als Abschluss oder Aufhängung.
Wann wird ein Filterschlauch mit Schnappring verwendet?
Ein Schnappring wird verwendet, wenn der Filterschlauch direkt und dicht in eine passende Lochplatte eingesetzt werden soll. Dafür sind Lochplattendurchmesser und Lochplattendicke besonders wichtig.
Wann ist ein Filterschlauch mit Dichtfilz sinnvoll?
Ein Dichtfilz ist sinnvoll, wenn am Schlauchende eine bessere Anlagefläche oder Abdichtung gegen die Befestigungsstelle benötigt wird. Entscheidend ist, dass Dichtstelle und Anlagengeometrie dazu passen.
Wann ist ein Filterschlauch mit Schnur sinnvoll?
Ein Filterschlauch mit Schnur ist sinnvoll, wenn das Schlauchende über eine Zug- oder Bindelogik fixiert werden soll. Die Ausführung muss zur vorhandenen Befestigung und zum Einbauraum passen.
Wann ist ein geschlossener Boden erforderlich?
Ein geschlossener Boden ist erforderlich, wenn der Filterschlauch auf einer Seite abgeschlossen werden muss und die Luftführung oder Aufhängung der Anlage keinen offenen Durchgang vorsieht.
Wann wird eine Schlaufe benötigt?
Eine Schlaufe wird benötigt, wenn der Filterschlauch mechanisch aufgehängt, geführt oder über eine Stange fixiert wird. Länge, Breite oder Durchmesser der Schlaufe müssen zur vorhandenen Halterung passen.
Warum sind Fotos oder Altmuster hilfreich?
Fotos oder Altmuster zeigen Nahtlage, Schlauchende, Befestigung, Bodenform, Verschleissbild und mögliche Sonderdetails. Das reduziert Fehlbestellungen, besonders wenn keine Zeichnung der Anlage vorhanden ist.
Kann ein Filterschlauch nach Muster gefertigt werden?
Ja, sofern die relevanten Masse, Endausführungen und Anforderungen eindeutig bestimmbar sind. Ein Muster, eine Zeichnung oder genaue Fotos helfen besonders bei Sonderenden, Schlaufen, Ösen, Schnappringen oder Dichtbereichen.
Welche Rolle spielt der Stützkorb?
Der Stützkorb stabilisiert den Filterschlauch im Betrieb. Er muss zum Schlauchdurchmesser, zur Länge, zur Anströmung und zur Abreinigung passen. Beschädigte oder scharfkantige Körbe können neue Filterschläuche schnell beschädigen.
Welche Rolle spielt die Lochplatte?
Die Lochplatte bestimmt Befestigung, Abdichtung und Sitz des Filterschlauchs. Bei Schnappring-Ausführungen sind Lochdurchmesser und Plattendicke besonders wichtig, damit der Schlauch korrekt einrastet und dicht sitzt.
Was passiert bei falscher Schlauchlänge?
Eine falsche Schlauchlänge kann zu Zugspannung, Faltenbildung, Scheuern, schlechter Abreinigung oder Montageproblemen führen. Die Länge sollte inklusive Endausführung und Einbausituation gemessen werden.
Was passiert bei falschem Durchmesser?
Ein falscher Durchmesser kann zu schlechter Abdichtung, falschem Sitz am Stützkorb, erhöhter mechanischer Belastung oder Montageproblemen führen. Ø, Flachbreite und Anlagengeometrie sollten deshalb sauber geprüft werden.
Welche Rolle spielt der Differenzdruck?
Der Differenzdruck zeigt, wie stark der Filter belastet ist. Steigt er dauerhaft an, können Filtermedium, Staubbeladung, Abreinigung, Feuchte, Luftmenge oder Staubaustrag nicht mehr zur Anwendung passen.
Wann müssen Filterschläuche ersetzt werden?
Filterschläuche sollten ersetzt werden, wenn sie beschädigt sind, Staubdurchbruch zeigen, nicht mehr sauber abreinigen, der Differenzdruck dauerhaft erhöht bleibt oder die Standzeit im Vergleich zum Normalbetrieb deutlich sinkt.
Kann ein Staubdurchbruch nur am Filterschlauch liegen?
Nicht zwingend. Staubdurchbruch kann auch durch undichte Dichtstellen, falschen Sitz, beschädigte Lochplatten, defekte Stützkörbe, falsche Montage, ungeeignetes Filtermedium oder Überlastung der Anlage entstehen.
Sind Filterschläuche für feuchte oder klebrige Stäube geeignet?
Das muss separat geprüft werden. Feuchte oder klebrige Stäube können Filterporen zusetzen, Abreinigung erschweren und den Differenzdruck erhöhen. Substrat, Feuchte, Temperatur und Reinigungsart sind dafür entscheidend.
Sind Filterschläuche für hohe Temperaturen geeignet?
Die Temperaturbeständigkeit hängt vom gewählten Filtermedium ab. Ohne gesicherte Mediumangabe sollte keine pauschale Temperaturfreigabe angenommen werden. Prozesstemperatur, Spitzenwerte und Abreinigung müssen angegeben werden.
Sind Filterschläuche für aggressive Medien geeignet?
Aggressive oder chemisch belastete Medien müssen separat geprüft werden. Filtermedium, Nahtmaterial, Dichtbereich und Anlagenwerkstoffe müssen zur chemischen Belastung, Temperatur und Feuchte passen.
Welche Angaben verbessern die Anfragequalität am stärksten?
Am stärksten helfen Länge, Ø oder Flachbreite, Anströmseite, Substrat, Stückzahl, Endausführung oben und unten, Fotos oder Muster, Anlagenhersteller, Filtergehäuse, Lochplattenmasse, Stützkorbmasse sowie Angaben zu antistatischer Ausführung oder ATEX-Bezug.
