Brückenschellen für Spiralschläuche und Industrieschläuche

Brückenschellen sichern Spiralschläuche, PU-Absaugschläuche und Industrieschläuche zuverlässig auf Stutzen, Rohren und Maschinenanschlüssen. Die spezielle Brücke überbrückt die Schlauchspirale, verteilt die Klemmkraft ruhiger und sorgt für eine zugfeste, weitgehend dichte Verbindung bei Vibrationen, Unterdruck und grossen Schlauchdurchmessern.

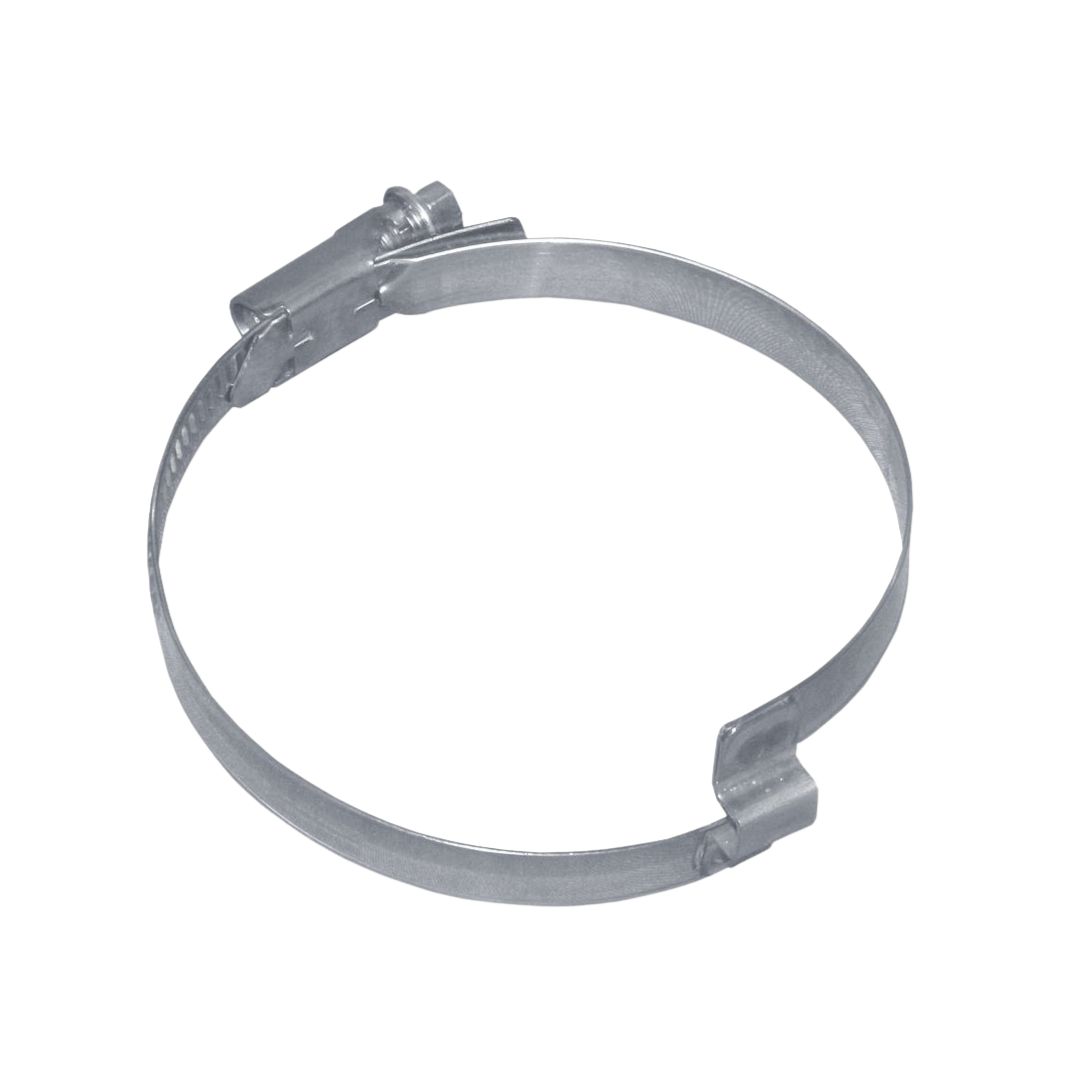

Brückenschelle Ø 25-29

Die Brückenschelle für Schlauch Ø 25–29 mm ist eine hochwertige Schlauchschelle mit spezieller Brückengeometrie für kleine Spiralschläuche, leichte Industrieschläuche und glatte Schlauchleitungen. Sie wird eingesetzt, wenn ein Schlauch sicher auf einem Stutzen, Rohrende, Anschlussstück oder einer Kupplung befestigt werden soll und eine zugfeste sowie weitgehend dichte Verbindung erforderlich ist. Mit ihrem Spannbereich von 22–37 mm deckt die Schelle einen praxisgerechten Bereich für kompakte Schlauchanschlüsse ab. Die spezielle Brücke liegt über der Schlauchspirale und unterstützt eine gleichmässige Klemmung, ohne die Schlauchwand unnötig stark zu belasten. Dadurch eignet sich die Brückenschelle besonders für Anwendungen, bei denen herkömmliche Schneckengewindeschellen auf Spiralschläuchen nicht optimal sitzen. Die Schelle lässt sich leicht und schnell montieren und kann bei sachgemässer Verwendung mehrfach wiederverwendet werden. Sie ist RoHS-konform und REACH-gemäss gefertigt und eignet sich damit auch für industrielle Anwendungen mit Anforderungen an Material-Compliance. Technische Daten Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle für Schlauch Ø 25–29 mm zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für Spiralschläuche und Industrieschläuche Schlauch-Ø 25–29 mm Spannbereich 22–37 mm Bandbreite 9 mm Qualität W2, korrosionsbeständiges Schellenband mit verzinkter Schraube Material Schellenband Edelstahl 1.4301 / AISI 304 Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 / AISI 430 Material Brücke Edelstahl 1.4301 / AISI 304 Norm In Anlehnung an DIN 3017 Geeignet für AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche in passenden Durchmessern Einsatzbereiche Die Brückenschelle für Schlauch Ø 25–29 mm eignet sich für kompakte Schlauchverbindungen in Absaugtechnik, Maschinenbau, Laboranwendungen, leichten Förderleitungen, mobilen Geräten und Serviceeinsätzen. Sie wird überall dort verwendet, wo kleine Spiralschläuche sauber auf Anschlüsse geklemmt werden müssen. Typische Anwendungen sind der Anschluss von leichten Absaugschläuchen an Maschinenstutzen, Adapter, Kupplungen oder kleine Rohrleitungen. Auch bei mobilen Absauganlagen oder wechselnden Schlauchverbindungen bietet die Schelle eine praxistaugliche Lösung, weil sie schnell montiert und bei Bedarf wieder gelöst werden kann. Montage und Auswahl Für eine sichere Verbindung sollte die Brücke der Schelle über der Schlauchspirale positioniert werden. Danach wird die Schraube gleichmässig angezogen, bis der Schlauch fest auf dem Anschluss sitzt. Die Schlauchwand darf dabei nicht übermässig eingedrückt werden, da sonst Material und Dichtwirkung beeinträchtigt werden können. Entscheidend für die Auswahl ist nicht nur der angegebene Schlauch-Ø, sondern auch der tatsächliche Aussendurchmesser des montierten Schlauches auf dem Anschluss. Dieser muss innerhalb des Spannbereiches von 22–37 mm liegen. Bei vibrierenden Anlagen, häufigem Umsetzen oder Temperaturwechseln empfiehlt sich eine Kontrolle nach den ersten Betriebsstunden und bei Bedarf ein leichtes Nachziehen. Sie sind unsicher, ob die Brückenschelle für Schlauch Ø 25–29 mm zu Ihrem Schlauch passt? Nennen Sie uns Schlauchtyp, Innendurchmesser, Aussendurchmesser und Einsatzbedingungen. Wir unterstützen Sie bei der Auswahl der passenden Schelle. FAQ – Häufige Fragen Wann ist diese Brückenschelle die richtige Wahl? Die Brückenschelle ist die richtige Wahl, wenn ein Spiralschlauch oder Industrieschlauch im Bereich Ø 25–29 mm sicher auf einem Anschluss befestigt werden soll und der tatsächliche Klemmbereich innerhalb von 22–37 mm liegt. Warum hat die Schelle eine spezielle Brücke? Die Brücke ist auf Spiralschläuche abgestimmt. Sie liegt über der Schlauchspirale und verbessert dadurch den Sitz der Schelle. Das sorgt für eine zugfestere und dichtere Verbindung als bei einfachen Schellen, die nicht speziell für Spiralschläuche ausgelegt sind. Kann die Schelle mehrfach verwendet werden? Ja, bei fachgerechter Montage und Demontage kann die Schelle mehrfach verwendet werden. Vor der Wiederverwendung sollte sie auf Verformungen, beschädigte Schrauben oder starke Korrosionsspuren geprüft werden. Muss die Schelle nachgezogen werden? Bei vielen Anwendungen genügt eine saubere Erstmontage. Bei Vibrationen, Temperaturwechseln oder bewegten Schlauchleitungen empfiehlt sich jedoch eine Kontrolle nach den ersten Betriebsstunden und bei Bedarf ein leichtes Nachziehen.

4,60 CHF*

Brückenschelle Ø 30-35 mm

Die Brückenschelle für Schlauch Ø 30–35 mm ist eine robuste Schlauchschelle mit spezieller Brückengeometrie für Spiralschläuche, leichte Industrieschläuche und glatte Schlauchleitungen. Sie sorgt für eine sichere Befestigung auf Anschlussstutzen, Rohrenden, Kupplungen oder Übergängen und eignet sich für Anwendungen, bei denen eine zugfeste und weitgehend dichte Schlauchverbindung benötigt wird. Mit einem Spannbereich von 27–47 mm bietet die Schelle genügend Reserven für unterschiedliche Schlauchtypen, Wandstärken und Anschlussmasse. Die Brückengeometrie wird über der Schlauchspirale positioniert und hilft, die Klemmkraft gezielter auf den Schlauch zu übertragen. Dadurch sitzt der Schlauch sicherer als bei einer Standardschelle ohne Brücke. Die Brückenschelle ist leicht und schnell montierbar, bei sachgemässer Verwendung mehrfach wiederverwendbar sowie RoHS-konform und REACH-gemäss gefertigt. Sie eignet sich für den Einsatz in Industrie, Gewerbe, Werkstatt, Maschinenbau und Service. Technische Daten Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle für Schlauch Ø 30–35 mm zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für Spiralschläuche und Industrieschläuche Schlauch-Ø 30–35 mm Spannbereich 27–47 mm Bandbreite 9 mm Qualität W2, korrosionsbeständiges Schellenband mit verzinkter Schraube Material Schellenband Edelstahl 1.4301 / AISI 304 Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 / AISI 430 Material Brücke Edelstahl 1.4301 / AISI 304 Norm In Anlehnung an DIN 3017 Geeignet für AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche in passenden Durchmessern Einsatzbereiche Die Brückenschelle für Schlauch Ø 30–35 mm eignet sich für Absaug- und Förderschlauchleitungen in Werkstatt, Maschinenbau, Kunststoffverarbeitung, Laborabsaugung, Service, Unterhalt und mobilen Absauganwendungen. Sie wird verwendet, wenn kleine bis mittlere Schlauchdurchmesser zuverlässig auf einem Anschluss fixiert werden sollen. Typische Einsatzorte sind Maschinenanschlüsse, Absaugstutzen, leichte Förderleitungen, Adapter, Schlauchkupplungen und mobile Absaugsysteme. Besonders bei Spiralschläuchen bietet die Brückenschelle einen Vorteil, weil sie den Schlauch über der Spirale sicherer greift. Montage und Auswahl Bei der Montage wird die Schelle so auf dem Schlauch ausgerichtet, dass die Brücke über der Schlauchspirale liegt. Anschliessend wird die Schraube gleichmässig angezogen, bis der Schlauch fest auf dem Anschluss sitzt. Ein zu starkes Anziehen sollte vermieden werden, damit die Schlauchwand nicht beschädigt oder unnötig verformt wird. Für die richtige Auswahl ist der tatsächliche Klemmdurchmesser entscheidend. Der Schlauch muss zusammen mit dem Anschluss innerhalb des Spannbereiches von 27–47 mm liegen. Bei wechselnden Temperaturen, Vibrationen oder häufigem Lösen und Montieren empfiehlt sich eine Kontrolle nach den ersten Betriebsstunden. Sie sind unsicher, ob die Brückenschelle für Schlauch Ø 30–35 mm zu Ihrem Schlauch oder Anschluss passt? Nennen Sie uns Schlauchtyp, Innendurchmesser, Anschlussmass und Einsatzbedingungen. Wir unterstützen Sie bei der Auswahl der passenden Schellengrösse. FAQ – Häufige Fragen Für welche Schläuche eignet sich die Brückenschelle Ø 30–35 mm? Die Schelle eignet sich für Spiralschläuche und glatte Industrieschläuche im Bereich Ø 30–35 mm. Entscheidend ist, dass der tatsächliche Klemmdurchmesser innerhalb des Spannbereiches von 27–47 mm liegt. Was bringt die Brücke bei dieser Schelle? Die Brücke ist auf die Schlauchspirale abgestimmt. Sie verbessert den Sitz der Schelle, verteilt die Klemmung gezielter und unterstützt eine zugfestere sowie dichtere Verbindung zwischen Schlauch und Anschluss. Kann die Schelle für mobile Anwendungen eingesetzt werden? Ja, die Schelle eignet sich auch für mobile Absauganlagen und Serviceeinsätze. Bei häufigem Lösen und Wiederbefestigen sollte die Schelle regelmässig auf Verschleiss, Verformung und sicheren Sitz geprüft werden. Wann sollte eine grössere oder kleinere Schelle gewählt werden? Wenn der effektive Aussendurchmesser des Schlauches auf dem Anschluss nicht sicher innerhalb von 27–47 mm liegt, sollte eine benachbarte Schellengrösse geprüft werden. Das verhindert eine Überlastung der Schelle und verbessert den Sitz der Verbindung.

4,60 CHF*

Brückenschelle Ø 38-44 mm

Die Brückenschelle für Schlauch Ø 38–44 mm ist eine hochwertige Schlauchschelle mit spezieller Brückengeometrie für Spiralschläuche, Industrieschläuche und glatte Schlauchleitungen. Sie wird eingesetzt, wenn ein Schlauch sicher auf einem Stutzen, Rohrende, Übergang oder einer Kupplung befestigt werden soll und eine zugfeste sowie weitgehend dichte Verbindung erforderlich ist. Mit ihrem Spannbereich von 35–55 mm deckt die Brückenschelle einen praxisgerechten Klemmbereich für Schlauchanschlüsse im mittleren kleinen Durchmesserbereich ab. Die spezielle Brücke wird über der Schlauchspirale positioniert und hilft, den Schlauch gleichmässiger und sicherer zu klemmen. Dadurch eignet sie sich besonders für Spiralschläuche, bei denen einfache Schellen ohne Brücke nicht optimal greifen. Die Schelle ist leicht und schnell montierbar, bei sachgemässer Verwendung mehrfach wiederverwendbar sowie RoHS-konform und REACH-gemäss gefertigt. Sie eignet sich für industrielle Anwendungen, Serviceeinsätze, mobile Anlagen und feste Schlauchinstallationen. Technische Daten Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle für Schlauch Ø 38–44 mm zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für Spiralschläuche und Industrieschläuche Schlauch-Ø 38–44 mm Spannbereich 35–55 mm Bandbreite 9 mm Qualität W2, korrosionsbeständiges Schellenband mit verzinkter Schraube Material Schellenband Edelstahl 1.4301 / AISI 304 Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 / AISI 430 Material Brücke Edelstahl 1.4301 / AISI 304 Norm In Anlehnung an DIN 3017 Geeignet für AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche in passenden Durchmessern Einsatzbereiche Die Brückenschelle für Schlauch Ø 38–44 mm eignet sich für Absaug- und Förderschlauchleitungen in Werkstatt, Maschinenbau, Kunststoffverarbeitung, Holz- und Staubabsaugung, mobilen Absauganlagen sowie industriellen Wartungs- und Serviceanwendungen. Sie sorgt für einen festen Sitz auf Anschlussstutzen, Rohrenden, Übergängen und Kupplungen. Besonders sinnvoll ist der Einsatz bei Spiralschläuchen, bei denen die Schlauchspirale eine saubere Klemmung erschweren kann. Die Brückengeometrie hilft, diese Stelle gezielt zu überbrücken und die Schelle stabil auf dem Schlauch zu führen. Montage und Auswahl Für eine sichere Montage wird die Schelle so ausgerichtet, dass die Brücke über der Schlauchspirale liegt. Danach wird die Schraube gleichmässig angezogen, bis der Schlauch fest auf dem Anschluss sitzt. Die Schlauchwand sollte dabei nicht übermässig gequetscht werden, damit Material, Dichtwirkung und Lebensdauer nicht beeinträchtigt werden. Der effektive Durchmesser des Schlauches auf dem Anschluss muss innerhalb des Spannbereiches von 35–55 mm liegen. Wird die Schelle ausserhalb dieses Bereiches eingesetzt, kann sie entweder nicht ausreichend greifen oder zu stark belastet werden. Bei vibrierenden Anlagen, wechselnden Temperaturen oder bewegten Schlauchleitungen empfiehlt sich ein Nachziehen nach den ersten Betriebsstunden. Sie sind unsicher, ob die Brückenschelle für Schlauch Ø 38–44 mm zu Ihrem Schlauch oder Anschluss passt? Nennen Sie uns Schlauchtyp, Innendurchmesser, Anschlussmass und Einsatzbedingungen. Wir unterstützen Sie bei der Auswahl der passenden Schelle und zeigen Alternativen, falls eine andere Grösse sinnvoller ist. FAQ – Häufige Fragen Für welche Schläuche eignet sich die Brückenschelle Ø 38–44 mm? Die Brückenschelle eignet sich für Spiralschläuche und glatte Industrieschläuche im Bereich Ø 38–44 mm. Entscheidend ist, dass der effektive Klemmdurchmesser innerhalb des Spannbereiches von 35–55 mm liegt. Warum ist der Spannbereich wichtiger als nur der Schlauch-Ø? Der Schlauch-Ø beschreibt die grundsätzliche Schlauchgrösse. Für die Klemmung zählt jedoch der tatsächliche Aussendurchmesser auf dem Anschluss. Dieser muss innerhalb des angegebenen Spannbereiches liegen, damit die Schelle sicher greift. Wie wird die Schelle korrekt positioniert? Die Brücke sollte über der Schlauchspirale liegen. Dadurch wird der Schlauch gezielter geklemmt, die Verbindung wird zugfester und die Schelle sitzt stabiler auf dem Schlauch. Eignet sich die Schelle für vibrierende Anlagen? Ja, die Schelle kann auch bei Anlagen mit Vibrationen eingesetzt werden, sofern sie korrekt montiert und innerhalb des Spannbereiches verwendet wird. Nach den ersten Betriebsstunden sollte der Sitz kontrolliert und bei Bedarf nachgezogen werden.

4,60 CHF*

Brückenschelle Ø 50–55 mm

Die Brückenschelle NW050-55 ist eine hochwertige Schlauchschelle mit spezieller Brückengeometrie für eine weitgehend dichte und zugfeste Verbindung von Spiralschläuchen und glatten Schläuchen im Bereich Ø 50–55 mm. Durch den grossen Spannbereich von 45–65 mm deckt sie einen weiten Durchmesserbereich ab und eignet sich ideal für Lagerhaltung, Serviceeinsätze und den Anlagenbau. Die Schelle lässt sich leicht und schnell montieren und kann bei sachgemässer Verwendung mehrfach wiederverwendet werden. Sie ist RoHS-konform und REACH-gemäss gefertigt und damit auch für industrielle Anwendungen mit hohen Anforderungen an Material-Compliance geeignet. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW050-55 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für Spiralschläuche und Industrieschläuche Nennweite NW050-55 (für Schlauch-Ø 50–55 mm) Spannbereich 45–65 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®: 341, 345, 363, 350 (AS / FOOD-AS / AS BLACK), 351, 355 (FOOD / INOX FOOD-AS / HT-PUR), 351 & 355 EC, 352 SE RAILWAY, 355 AS, 362 (FOOD / EC); PROTAPE®: 330 (FOOD / BLACK / INOX FOOD-AS), 301 AS, 310, 320, 321, 326, 327, 332, 322 EC; CP- und PROTAPE® TPE 326 MEMORY in passenden Durchmessern. Typische Einsatzbereiche der Brückenschelle NW050-55 sind die Montage von Absaug- und Förderschläuchen in Holz-, Kunststoff-, Chemie-, Lebensmittel- und Maschinenbauindustrie sowie der Einsatz in mobilen Absauganlagen und auf Baustellen. Über die spezielle Brückengeometrie wird der Schlauch sicher über der Spirale gepackt, sodass eine zugfeste und weitgehend dichte Verbindung entsteht. Bei der Montage sollte die Schelle über der Schlauchspirale positioniert und gleichmässig angezogen werden. Ein nachträgliches Nachziehen nach den ersten Betriebsstunden empfiehlt sich insbesondere bei vibrierenden Anlagen oder wechselnden Temperaturen. Der Einsatz sollte stets innerhalb des angegebenen Spannbereiches erfolgen, um Schlauch und Schelle nicht zu überlasten. Die Brückenschelle NW050-55 ist insbesondere passend für AIRDUC®- und PROTAPE®-Schläuche mit Nennweite 50–55 mm sowie für entsprechende CP- und TPE-Schläuche. Weitere Nennweiten und Ausführungen stehen für andere Schlauchdurchmesser zur Verfügung. Sie sind unsicher, ob die Brückenschelle NW050-55 zu Ihrem Schlauch passt oder welche Nennweite Sie für Ihre Anwendung benötigen? Nennen Sie uns Schlauchtyp, Innendurchmesser und Einsatzbedingungen. Wir unterstützen Sie bei der Auswahl der passenden Schelle und zeigen Alternativen, falls eine andere Nennweite oder Qualität sinnvoller ist. FAQ – Häufige Fragen Wann ist die Brückenschelle NW050-55 die richtige Wahl? Die Brückenschelle NW050-55 eignet sich, wenn Sie Schläuche mit ca. 50–55 mm Innendurchmesser sicher auf Stutzen, Rohrenden oder Kupplungen befestigen wollen und ein grosser Spannbereich von 45–65 mm benötigt wird. Sie ist ideal, wenn unterschiedliche Schlauchtypen oder leichte Toleranzschwankungen abgedeckt werden sollen. Wie wird die Brückenschelle korrekt montiert? Positionieren Sie die Schelle so, dass die Brücke über der Schlauchspirale liegt. Ziehen Sie die Schraube gleichmässig an, bis der Schlauch fest auf dem Anschluss sitzt, ohne dass die Schlauchwand übermässig eingedrückt wird. Nach den ersten Betriebsstunden sollte der Sitz kontrolliert und bei Bedarf leicht nachgezogen werden. Kann die Brückenschelle mehrfach verwendet werden? Bei fachgerechter Montage und Demontage kann die Brückenschelle mehrfach verwendet werden. Achten Sie darauf, die Schelle beim Lösen nicht zu überdehnen und vor einer erneuten Verwendung auf Beschädigungen oder starke Korrosionsspuren zu prüfen. In sicherheitskritischen Anwendungen empfiehlt sich der Einsatz neuer Schellen.

4,60 CHF*

Brückenschelle Ø 60–65 mm

Die Brückenschelle NW060-65 ist eine hochwertige Schlauchschelle mit spezieller Brückengeometrie für eine weitgehend dichte und zugfeste Verbindung von Spiralschläuchen und glatten Schläuchen im Bereich Ø 60–65 mm. Durch den grossen Spannbereich von 55–75 mm deckt sie einen weiten Durchmesserbereich ab und eignet sich ideal für Lagerhaltung, Serviceeinsätze und den Anlagenbau. Die Schelle lässt sich leicht und schnell montieren und kann bei sachgemässer Verwendung mehrfach wiederverwendet werden. Sie ist RoHS-konform und REACH-gemäss gefertigt und damit auch für industrielle Anwendungen mit hohen Anforderungen an Material-Compliance geeignet. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW060-65 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für Spiralschläuche und Industrieschläuche Nennweite NW060-65 (für Schlauch-Ø 60–65 mm) Spannbereich 55–75 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®: 341, 345, 363, 350 (AS / FOOD-AS / AS BLACK), 351, 355 (FOOD / INOX FOOD-AS / HT-PUR), 351 & 355 EC, 352 SE RAILWAY, 355 AS, 362 (FOOD / EC); PROTAPE®: 330 (FOOD / BLACK / INOX FOOD-AS), 301 AS, 310, 320, 321, 326, 327, 332, 322 EC; CP- und PROTAPE® TPE 326 MEMORY in passenden Durchmessern. Typische Einsatzbereiche der Brückenschelle NW060-65 sind die Montage von Absaug- und Förderschläuchen in der Holz-, Kunststoff-, Chemie-, Lebensmittel- und Maschinenbauindustrie sowie der Einsatz in mobilen Absauganlagen und auf Baustellen. Über die spezielle Brückengeometrie wird der Schlauch sicher über der Spirale gepackt, sodass eine zugfeste und weitgehend dichte Verbindung entsteht. Bei der Montage sollte die Schelle über der Schlauchspirale positioniert und gleichmässig angezogen werden. Ein nachträgliches Nachziehen nach den ersten Betriebsstunden empfiehlt sich insbesondere bei vibrierenden Anlagen oder wechselnden Temperaturen. Der Einsatz sollte stets innerhalb des angegebenen Spannbereiches erfolgen, um Schlauch und Schelle nicht zu überlasten. Die Brückenschelle NW060-65 ist insbesondere passend für AIRDUC®- und PROTAPE®-Schläuche mit Nennweite 60–65 mm sowie für entsprechende CP- und TPE-Schläuche. Weitere Nennweiten und Ausführungen stehen für andere Schlauchdurchmesser zur Verfügung. Sie sind unsicher, ob die Brückenschelle NW060-65 zu Ihrem Schlauch passt oder welche Nennweite Sie für Ihre Anwendung benötigen? Nennen Sie uns Schlauchtyp, Innendurchmesser und Einsatzbedingungen. Wir unterstützen Sie bei der Auswahl der passenden Schelle und zeigen Alternativen, falls eine andere Nennweite oder Qualität sinnvoller ist. FAQ – Häufige Fragen Wann ist die Brückenschelle NW060-65 die richtige Wahl? Die Brückenschelle NW060-65 eignet sich, wenn Sie Schläuche mit ca. 60–65 mm Innendurchmesser sicher auf Stutzen, Rohrenden oder Kupplungen befestigen wollen und ein grosser Spannbereich von 55–75 mm benötigt wird. Sie ist ideal, wenn unterschiedliche Schlauchtypen oder leichte Toleranzschwankungen abgedeckt werden sollen. Wie wird die Brückenschelle korrekt montiert? Positionieren Sie die Schelle so, dass die Brücke über der Schlauchspirale liegt. Ziehen Sie die Schraube gleichmässig an, bis der Schlauch fest auf dem Anschluss sitzt, ohne dass die Schlauchwand übermässig eingedrückt wird. Nach den ersten Betriebsstunden sollte der Sitz kontrolliert und bei Bedarf leicht nachgezogen werden. Kann die Brückenschelle mehrfach verwendet werden? Bei fachgerechter Montage und Demontage kann die Brückenschelle mehrfach verwendet werden. Achten Sie darauf, die Schelle beim Lösen nicht zu überdehnen und vor einer erneuten Verwendung auf Beschädigungen oder starke Korrosionsspuren zu prüfen. In sicherheitskritischen Anwendungen empfiehlt sich der Einsatz neuer Schellen.

5,70 CHF*

Brückenschelle Ø 70–75 mm

Die Brückenschelle NW070-75 ist eine robuste Schlauchschelle mit spezieller Brückengeometrie für eine weitgehend dichte und zugfeste Verbindung von Spiralschläuchen und glatten Schläuchen im Bereich Ø 70–75 mm. Durch den grossen Spannbereich von 65–85 mm deckt sie Fertigungstoleranzen und unterschiedliche Schlauchtypen zuverlässig ab. Die Schelle lässt sich schnell montieren und kann bei sachgemässer Verwendung mehrfach wiederverwendet werden. Sie ist RoHS-konform und REACH-gemäss gefertigt und damit auch für industrielle Anwendungen mit hohen Anforderungen an Material-Compliance geeignet. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW070-75 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für Spiralschläuche und Industrieschläuche Nennweite NW070-75 (für Schlauch-Ø 70–75 mm) Spannbereich 65–85 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC® und PROTAPE®-Schläuche entsprechender Nennweite sowie passende CP- und PROTAPE® TPE 326 MEMORY Schläuche. Typische Einsatzbereiche der Brückenschelle NW070-75 sind die Montage von grösseren Absaug- und Förderschläuchen in der Holz-, Kunststoff-, Chemie-, Lebensmittel- und Maschinenbauindustrie sowie der Einsatz in mobilen Absauganlagen und auf Baustellen. Die Brückengeometrie packt den Schlauch sicher über der Spirale und sorgt für eine zugfeste und weitgehend dichte Verbindung. Bei der Montage sollte die Schelle über der Schlauchspirale positioniert und gleichmässig angezogen werden. Ein Nachziehen nach den ersten Betriebsstunden empfiehlt sich insbesondere bei vibrierenden Anlagen oder wechselnden Temperaturen. FAQ – Häufige Fragen Wann ist die Brückenschelle NW070-75 die richtige Wahl? Wenn Sie Schläuche mit Ø 70–75 mm sicher und zugfest befestigen wollen und ein grosser Spannbereich zur Abdeckung von Toleranzen gefragt ist, ist die NW070-75 die passende Wahl. Für welche Schlauchtypen eignet sich die Schelle? Die Schelle ist für Spiralschläuche und glatte Industrieschläuche vorgesehen, insbesondere AIRDUC®-, PROTAPE®- sowie passende CP- und TPE-Schläuche in der entsprechenden Nennweite. Kann die Schelle mehrfach verwendet werden? Bei sorgfältiger Montage und Demontage ist eine mehrfache Verwendung möglich. Vor erneutem Einsatz sollte die Schelle auf Beschädigungen oder Korrosionsspuren geprüft werden.

6,05 CHF*

Brückenschelle Ø 75 mm

Die Brückenschelle NW075 ist eine stabile Schlauchschelle mit Brücke für die zuverlässige Befestigung von grösser dimensionierten Spiralschläuchen, typischerweise im Bereich Ø 80–85 mm. Der Spannbereich von 75–95 mm bietet ausreichend Reserve für unterschiedliche Wandstärken und Fertigungstoleranzen. Dank der speziellen Brückengeometrie wird der Schlauch formschlüssig über der Spirale gepackt. So entsteht eine zugfeste, weitgehend dichte Verbindung, die auch bei Vibration und wechselnder Belastung sicher hält. Die Schelle ist RoHS-konform und REACH-gemäss gefertigt. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW075 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für grosse Spiralschläuche Nennweite NW075 (für Schläuche ca. Ø 80–85 mm) Spannbereich 75–95 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®- und PROTAPE®-Schläuche in grossen Nennweiten sowie passende CP- und TPE-Schläuche. Die Brückenschelle NW075 wird überall dort eingesetzt, wo grosse Schlauchdurchmesser sicher fixiert werden müssen – etwa in stationären Absauganlagen, Silobeschickungen, Filteranlagen oder mobilen Absaug- und Entstaubungssystemen. FAQ – Häufige Fragen Für welche Schlauchdimensionen ist die NW075 geeignet? Die Nennweite NW075 ist für Schläuche mit ca. Ø 80–85 mm konzipiert. Der Spannbereich von 75–95 mm deckt unterschiedliche Wandstärken und Toleranzen zuverlässig ab. Welche Vorteile bietet die Brückengeometrie? Die Brücke legt sich über die Schlauchspirale und sorgt so für eine formschlüssige, zugfeste Verbindung mit sehr guter Dichtwirkung, ohne die Schlauchwand punktuell zu stark zu quetschen. Ist die Schelle korrosionsbeständig? Schellenband, Gehäuse und Brücke sind aus Edelstahl gefertigt, die Schraube ist verzinkt. Damit ist die NW075 für viele industrielle Umgebungen mit erhöhter Feuchte oder Verschmutzung geeignet.

6,05 CHF*

Brückenschelle Ø 75–95 mm

Die Brückenschelle NW075-95 ist eine kräftige Brückenschelle für sehr grosse Schlauchdurchmesser, typischerweise im Bereich Ø 90–95 mm. Mit einem Spannbereich von 85–105 mm eignet sie sich für schwere Absaug- und Förderschläuche mit dicken Wandungen und ausgeprägter Spirale. Die spezielle Brückengeometrie packt den Schlauch sicher über der Spirale und gewährleistet eine zugfeste, vibrationssichere und weitgehend dichte Verbindung. Die Ausführung in Qualität W2 ist RoHS-konform und REACH-gemäss und damit für anspruchsvolle industrielle Anwendungen geeignet. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW075-95 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für sehr grosse Spiralschläuche Nennweite NW075-95 (für Schläuche ca. Ø 90–95 mm) Spannbereich 85–105 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche in sehr grossen Nennweiten im entsprechenden Durchmesserbereich. Die Brückenschelle NW075-95 wird eingesetzt, wenn grossdimensionierte Schläuche sicher auf Rohrstutzen, Muffen oder Anschlussstücken fixiert werden müssen – zum Beispiel an Filtern, Silos, Zyklonen oder grossen Absaugleitungen. FAQ – Häufige Fragen Für welche Anwendungen ist die NW075-95 ausgelegt? Sie eignet sich für schwere Absaug- und Förderschläuche mit sehr grossem Durchmesser, wie sie in zentralen Absauganlagen, Siloförderungen oder grossen Filteranlagen eingesetzt werden. Wie wähle ich die richtige Nennweite? Massgebend ist der Aussendurchmesser des montierten Schlauchs. Dieser sollte innerhalb des angegebenen Spannbereiches (85–105 mm) liegen. Bei Unsicherheit empfiehlt sich ein Probeanlegen oder eine Rücksprache mit unserem Verkauf. Was ist bei der Montage zu beachten? Die Schelle sollte mit der Brücke über der Schlauchspirale positioniert und schrittweise gleichmässig angezogen werden. Ein Nachziehen nach kurzer Betriebszeit erhöht die Betriebssicherheit insbesondere bei vibrierenden oder pulsierenden Anwendungen.

6,50 CHF*

Brückenschelle Ø 85–105 mm

Die Brückenschelle NW085-105 ist eine kräftige Brückenschelle für sehr grosse Schlauchdurchmesser, typischerweise im Bereich Ø 100–105 mm. Mit einem Spannbereich von 95–115 mm eignet sie sich für schwere Absaug- und Förderschläuche mit dicken Wandungen und ausgeprägter Spirale. Die spezielle Brückengeometrie packt den Schlauch sicher über der Spirale und gewährleistet eine zugfeste, vibrationssichere und weitgehend dichte Verbindung. Die Ausführung in Qualität W2 ist RoHS-konform und REACH-gemäss und damit für anspruchsvolle industrielle Anwendungen geeignet. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW085-105 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für sehr grosse Spiralschläuche Nennweite NW085-105 (für Schläuche ca. Ø 100–105 mm) Spannbereich 95–115 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche in entsprechend grossen Nennweiten. Die Brückenschelle NW085-105 wird eingesetzt, wenn grossdimensionierte Schläuche sicher auf Rohrstutzen, Muffen oder Anschlussstücken fixiert werden müssen – etwa an Filtern, Silos, Zyklonen oder grossen Absaugleitungen. FAQ – Häufige Fragen Für welche Anwendungen ist die NW085-105 ausgelegt? Sie eignet sich für schwere Absaug- und Förderschläuche mit sehr grossem Durchmesser, z. B. in zentralen Absauganlagen, Siloförderungen oder grossen Filteranlagen. Wie wähle ich die richtige Nennweite? Massgebend ist der Aussendurchmesser des montierten Schlauchs. Dieser sollte innerhalb des Spannbereichs von 95–115 mm liegen. Bei Unsicherheit empfiehlt sich ein Probeanlegen oder eine Rücksprache mit unserem Verkauf. Was ist bei der Montage zu beachten? Die Schelle sollte mit der Brücke über der Schlauchspirale positioniert und schrittweise gleichmässig angezogen werden. Ein Nachziehen nach kurzer Betriebszeit erhöht die Betriebssicherheit, insbesondere bei vibrierenden oder pulsierenden Anwendungen.

6,90 CHF*

Brückenschelle Ø 95–115 mm

Die Brückenschelle NW095-115 ist eine robuste Brückenschelle für sehr grosse Schlauchdurchmesser im Bereich Ø 110–115 mm. Der Spannbereich von 105–125 mm deckt dickwandige Schläuche mit ausgeprägter Spirale zuverlässig ab. Die Brückengeometrie sorgt dafür, dass der Schlauch formschlüssig über der Spirale gepackt wird. Dadurch entsteht eine zugfeste, vibrationssichere und weitgehend dichte Verbindung, wie sie in industriellen Absaug- und Förderanlagen gefordert wird. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW095-115 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für sehr grosse Spiralschläuche Nennweite NW095-115 (für Schläuche ca. Ø 110–115 mm) Spannbereich 105–125 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche in entsprechend grossen Nennweiten. Die Brückenschelle NW095-115 wird in grossen Absaug- und Fördersystemen verwendet, bei denen dickwandige Schläuche sicher auf Rohrstutzen, Muffen oder Anschlussstücken befestigt werden müssen. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW095-115 geeignet? Sie ist für Schläuche mit ca. Ø 110–115 mm ausgelegt. Der Spannbereich 105–125 mm deckt Toleranzen und unterschiedliche Wandstärken ab. Wie wird eine sichere Verbindung erreicht? Die Brücke liegt über der Schlauchspirale und sorgt für eine formschlüssige, zugfeste Klemmung, ohne die Schlauchwand punktuell zu stark zu beschädigen. Kann die Schelle mehrfach verwendet werden? Bei fachgerechter Demontage ist eine mehrfache Verwendung möglich. Vor erneutem Einsatz sollten Schellenband, Brücke und Schraube auf Verformungen oder Korrosion geprüft werden.

7,45 CHF*

Brückenschelle Ø 105–125 mm

Die Brückenschelle NW105-125 ist eine schwer ausgeführte Brückenschelle für extrem grosse Schlauchdurchmesser im Bereich Ø 120–125 mm. Mit einem Spannbereich von 115–135 mm eignet sie sich für massive Absaug- und Förderschläuche mit hoher Wandstärke. Die verstärkte Brückengeometrie packt den Schlauch sicher über der Spirale und stellt eine zugfeste, dichte und vibrationssichere Verbindung her – ideal für grosse Leitungsquerschnitte in industriellen Anlagen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW105-125 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW105-125 (für Schläuche ca. Ø 120–125 mm) Spannbereich 115–135 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche in sehr grossen Nennweiten. Die Brückenschelle NW105-125 kommt überall dort zum Einsatz, wo maximale Sicherheit bei sehr grossen Schlauchdurchmessern gefordert ist – beispielsweise in zentralen Entstaubungsanlagen, grossen Prozessluftleitungen oder Hochleistungs-Förderstrecken. FAQ – Häufige Fragen Wann sollte die NW105-125 verwendet werden? Wenn Sie Schläuche mit Ø 120–125 mm sicher und dauerhaft auf Anschlüssen fixieren müssen und ein Spannbereich bis 135 mm benötigt wird, ist diese Nennweite die richtige Wahl. Eignet sich die Schelle für pulsierende Belastungen? Ja, die Brückenschelle ist für vibrierende und pulsierende Anwendungen ausgelegt, solange der zulässige Spannbereich eingehalten und die Schelle korrekt montiert sowie bei Bedarf nachgezogen wird. Was ist bei Wartung und Kontrolle zu beachten? Prüfen Sie in regelmässigen Abständen Schraube, Band und Brücke auf Korrosion oder Verformung und ziehen Sie die Schelle bei Bedarf nach. In sicherheitskritischen Anwendungen sollten beschädigte Schellen umgehend ersetzt werden.

7,75 CHF*

Brückenschelle Ø 115–135 mm

Die Brückenschelle NW115-135 ist eine schwere Brückenschelle für sehr grosse Schlauchdurchmesser in industriellen Absaug- und Fördersystemen. Mit einem Spannbereich von 115–135 mm eignet sie sich ideal zur Befestigung dickwandiger Spiralschläuche auf Stutzen, Rohrleitungen und Aggregaten. Die spezielle Brückengeometrie packt den Schlauch formschlüssig über der Spirale und stellt eine zugfeste, vibrationssichere und weitgehend dichte Verbindung her. Die Ausführung in Qualität W2 ist RoHS-konform und REACH-gemäss und erfüllt damit hohe Anforderungen an Material-Compliance. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW115-135 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für sehr grosse Spiralschläuche Nennweite NW115-135 Spannbereich 115–135 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit entsprechend grossem Aussendurchmesser. Die Brückenschelle NW115-135 kommt überall dort zum Einsatz, wo maximale Sicherheit bei sehr grossen Schlauchdurchmessern gefordert ist – etwa in zentralen Entstaubungsanlagen, grossen Prozessluftleitungen oder Hochleistungs-Förderstrecken. FAQ – Häufige Fragen Wann sollte die NW115-135 verwendet werden? Wenn Sie Schläuche mit Aussendurchmessern im Bereich 115–135 mm sicher und dauerhaft auf Anschlüssen fixieren müssen, ist diese Nennweite die passende Wahl. Eignet sich die Schelle für pulsierende Belastungen? Ja, die Brückenschelle ist für vibrierende und pulsierende Anwendungen geeignet, sofern der Spannbereich eingehalten und die Schelle korrekt montiert sowie bei Bedarf nachgezogen wird. Was ist bei Wartung und Kontrolle zu beachten? Prüfen Sie regelmässig Schellenband, Brücke und Schraube auf Korrosion oder Verformungen und ersetzen Sie beschädigte Schellen in sicherheitskritischen Anwendungen frühzeitig.

7,95 CHF*

Brückenschelle Ø 125 mm

Die Brückenschelle NW125 ist eine robuste Universalschelle für grossdimensionierte Spiralschläuche im industriellen Einsatz. Sie deckt – je nach Schlauchtyp und Wandstärke – typischerweise einen Spannbereich ab ca. 125–145 mm ab und eignet sich damit für grosse Absaug- und Förderschläuche. Durch die Brückengeometrie wird der Schlauch gezielt über der Spirale geklemmt. Dies sorgt für eine zugfeste, vibrationssichere und weitgehend dichte Verbindung, ohne die Schlauchwand unnötig zu quetschen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW125 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für grosse Spiralschläuche Nennweite NW125 Typischer Spannbereich ca. 125–145 mm (abhängig von Schlauchwandstärke) Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit entsprechend grossem Aussendurchmesser. Die Brückenschelle NW125 wird in grossen Absaug- und Fördersystemen eingesetzt, beispielsweise an Filteranlagen, Silos, Zyklonen oder grossen Verteilleitungen. FAQ – Häufige Fragen Für welche Anwendungen ist die NW125 geeignet? Die Schelle ist für grosse Spiralschläuche im Bereich um 125 mm Aussendurchmesser konzipiert und wird überall dort genutzt, wo hohe Zugfestigkeit und Dichtheit gefordert sind. Wie bestimme ich den passenden Spannbereich? Entscheidend ist der tatsächliche Aussendurchmesser des montierten Schlauchs. Dieser sollte innerhalb des angegebenen Bereichs liegen; bei dicken Wandungen ist eher der obere Bereich massgebend. Kann die Schelle mehrfach montiert werden? Bei schonender Demontage ist eine mehrfache Verwendung möglich. Vor erneutem Einsatz sollte die Schelle auf Verformungen oder Korrosionsspuren geprüft werden.

7,95 CHF*

Brückenschelle Ø 125–145 mm

Die Brückenschelle NW125-145 ist eine verstärkte Brückenschelle für extrem grosse Schlauchdurchmesser. Mit einem Spannbereich von 125–145 mm eignet sie sich ideal zur Fixierung massiver Absaug- und Förderschläuche mit hoher Wandstärke in anspruchsvollen Industrieanwendungen. Die Brücke legt sich über die Spirale des Schlauchs und sorgt für eine formschlüssige, zugfeste und dichte Verbindung. Auch bei Vibrationen und pulsierenden Strömungen bleibt die Verbindung stabil. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW125-145 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW125-145 Spannbereich 125–145 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit sehr grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW125-145 kommt überall dort zum Einsatz, wo extrem grosse Schlauchquerschnitte zuverlässig fixiert werden müssen, zum Beispiel an grossen Filterstationen, Hauptleitungen in Entstaubungsanlagen oder Hochleistungs-Förderstrecken. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW125-145 geeignet? Die Schelle ist für Schläuche mit Aussendurchmessern im Bereich 125–145 mm ausgelegt und deckt damit sehr grosse Nennweiten ab. Wie wird die Schelle korrekt montiert? Positionieren Sie die Brücke über der Schlauchspirale und ziehen Sie die Schraube schrittweise und gleichmässig an. Ein Nachziehen nach den ersten Betriebsstunden erhöht die Betriebssicherheit. Ist die Schelle korrosionsbeständig? Ja, Schellenband, Gehäuse und Brücke bestehen aus Edelstahl, die Schraube ist verzinkt. Damit ist die Schelle für viele industrielle Umgebungen mit erhöhter Feuchte oder Verschmutzung geeignet.

8,50 CHF*

Brückenschelle Ø 135–155 mm

Die Brückenschelle NW135-155 ist eine schwere Brückenschelle für sehr grosse Schlauchdurchmesser. Mit einem Spannbereich von 135–155 mm eignet sie sich zur sicheren Befestigung dickwandiger Spiralschläuche auf Stutzen, Rohrleitungen und Aggregaten in industriellen Absaug- und Fördersystemen. Die spezielle Brückengeometrie greift gezielt über der Schlauchspirale und sorgt für eine zugfeste, vibrationssichere und weitgehend dichte Verbindung. Die Ausführung in Qualität W2 ist RoHS-konform und REACH-gemäss und damit für anspruchsvolle industrielle Umgebungen geeignet. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW135-155 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für sehr grosse Spiralschläuche Nennweite NW135-155 Spannbereich 135–155 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit entsprechend grossem Aussendurchmesser. Die Brückenschelle NW135-155 wird überall dort eingesetzt, wo sehr grosse Schlauchquerschnitte zuverlässig fixiert werden müssen – etwa an Filterstationen, Hauptleitungen von Entstaubungsanlagen oder grossen Förderstrecken. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW135-155 geeignet? Die Schelle ist für Schläuche mit Aussendurchmessern im Bereich 135–155 mm ausgelegt und deckt damit sehr grosse Nennweiten ab. Wie wird die Schelle korrekt montiert? Positionieren Sie die Brücke über der Schlauchspirale und ziehen Sie die Schraube schrittweise und gleichmässig an. Ein Nachziehen nach den ersten Betriebsstunden erhöht die Betriebssicherheit. Ist die Schelle korrosionsbeständig? Ja, Schellenband, Gehäuse und Brücke bestehen aus Edelstahl, die Schraube ist verzinkt. Damit ist die Schelle für viele industrielle Umgebungen mit erhöhter Feuchte oder Verschmutzung geeignet.

9,20 CHF*

Brückenschelle Ø 145–165 mm

Die Brückenschelle NW145-165 ist eine extra starke Brückenschelle für extrem grosse Schlauchdurchmesser. Mit ihrem Spannbereich von 145–165 mm eignet sie sich zur sicherem Fixierung massiver Absaug- und Förderschläuche mit hoher Wandstärke. Die Brücke legt sich über die Spirale des Schlauchs und gewährleistet eine formschlüssige, zugfeste und dichte Verbindung. Selbst bei Vibrationen, pulsierenden Strömungen oder hohen Unterdrücken bleibt die Verbindung stabil. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW145-165 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW145-165 Spannbereich 145–165 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit entsprechend grossem Aussendurchmesser. Die Brückenschelle NW145-165 wird in grossen Entstaubungs- und Förderanlagen eingesetzt, wenn höchste Sicherheit bei sehr grossen Schlauchquerschnitten erforderlich ist. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW145-165 ausgelegt? Die Schelle ist für Schläuche mit Aussendurchmessern im Bereich 145–165 mm ausgelegt und deckt damit sehr grosse Nennweiten ab. Wie erreiche ich eine dauerhaft dichte Verbindung? Positionieren Sie die Brücke über der Spirale und ziehen Sie die Schraube gleichmässig an. Nach kurzer Betriebszeit sollte die Schelle nachgezogen werden, insbesondere bei vibrierenden Anlagen. Eignet sich die Schelle für den Ausseneinsatz? Dank Edelstahlausführung des Bandes und Gehäuses ist die Schelle für viele Aussenanwendungen und feuchte Umgebungen geeignet. Die genauen Einsatzgrenzen hängen jedoch von Medium und Umgebung ab.

9,80 CHF*

Brückenschelle Ø 155–175 mm

Die Brückenschelle NW155-175 ist eine besonders kräftige Brückenschelle für extrem grosse Schlauchdurchmesser. Mit einem Spannbereich von 155–175 mm deckt sie die obersten Nennweiten vieler Spiralschlauchserien ab und sorgt für sichere Verbindungen in Hochleistungsanlagen. Die verstärkte Brückengeometrie greift über der Schlauchspirale und stellt eine formschlüssige, zugfeste und dichte Klemmung sicher. Damit ist sie ideal für Anwendungen mit starken Druckschwankungen, hohen Unterdrücken oder intensiven Vibrationen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW155-175 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW155-175 Spannbereich 155–175 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit sehr grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW155-175 wird überall dort eingesetzt, wo maximale Sicherheit bei extrem grossen Schlauchquerschnitten gefordert ist – beispielsweise in zentralen Filterstationen, grossen Prozessluftleitungen oder Hochleistungs-Förderanlagen. FAQ – Häufige Fragen Wann sollte die NW155-175 eingesetzt werden? Immer dann, wenn Schläuche mit Aussendurchmessern von 155–175 mm sicher und dauerhaft auf Anschlüssen fixiert werden müssen und hohe mechanische Belastungen zu erwarten sind. Wie gehe ich bei der Montage vor? Die Brücke wird über der Schlauchspirale positioniert, anschliessend wird die Schraube gleichmässig angezogen. Ein Nachziehen nach der ersten Betriebsphase stellt eine dauerhaft sichere Verbindung sicher. Kann die Schelle wiederverwendet werden? Ja, bei sorgfältiger Demontage ist eine mehrfache Verwendung möglich. Vor erneutem Einsatz sollten Band, Brücke und Schraube auf Verformungen und Korrosion geprüft werden.

10,60 CHF*

Brückenschelle Ø 165–185 mm

Die Brückenschelle NW165-185 ist eine schwere Brückenschelle für sehr grosse Schlauchdurchmesser. Mit einem Spannbereich von 165–185 mm eignet sie sich zur sicheren Befestigung dickwandiger Spiralschläuche auf Stutzen, Rohrleitungen und Aggregaten in leistungsstarken Absaug- und Fördersystemen. Die spezielle Brückengeometrie greift gezielt über der Schlauchspirale und sorgt für eine zugfeste, vibrationssichere und weitgehend dichte Verbindung. Die Qualität W2 ist RoHS-konform und REACH-gemäss und erfüllt damit gängige Anforderungen an Material-Compliance in der Industrie. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW165-185 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für sehr grosse Spiralschläuche Nennweite NW165-185 Spannbereich 165–185 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit entsprechend grossem Aussendurchmesser. Die Brückenschelle NW165-185 wird überall dort eingesetzt, wo sehr grosse Schlauchquerschnitte zuverlässig fixiert werden müssen – beispielsweise an Filterstationen, Hauptleitungen von Entstaubungsanlagen oder grossen Förderstrecken. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW165-185 geeignet? Die Schelle ist für Schläuche mit Aussendurchmessern im Bereich 165–185 mm ausgelegt und deckt damit sehr grosse Nennweiten ab. Wie stelle ich eine dauerhaft dichte Verbindung sicher? Positionieren Sie die Brücke über der Schlauchspirale und ziehen Sie die Schraube gleichmässig an. Ein Nachziehen nach der ersten Betriebsphase erhöht die Betriebssicherheit, insbesondere bei vibrierenden Anlagen. Ist die Schelle für den Ausseneinsatz geeignet? Durch das Edelstahlschellenband und das Edelstahlgehäuse ist die Schelle für viele Aussenanwendungen und feuchte Umgebungen geeignet. Die genauen Einsatzgrenzen hängen von Medium und Umgebung ab.

11,60 CHF*

Brückenschelle Ø 175–195 mm

Die Brückenschelle NW175-195 ist eine extra starke Brückenschelle für extrem grosse Schlauchdurchmesser. Mit ihrem Spannbereich von 175–195 mm fixiert sie massive Spiralschläuche sicher auf Rohrstutzen, Formteilen und Aggregaten in Hochleistungsanlagen. Die Brücke legt sich über die Spirale des Schlauchs und gewährleistet eine formschlüssige, zugfeste und dichte Verbindung. Selbst bei starken Druckschwankungen, hohen Unterdrücken oder intensiven Vibrationen bleibt die Verbindung stabil. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW175-195 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW175-195 Spannbereich 175–195 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit entsprechend grossem Aussendurchmesser. Die Brückenschelle NW175-195 wird in grossen Entstaubungs-, Absaug- und Förderanlagen eingesetzt, wenn höchste Sicherheit bei sehr grossen Schlauchquerschnitten gefordert ist. FAQ – Häufige Fragen Wann sollte die NW175-195 verwendet werden? Immer dann, wenn Schläuche mit Aussendurchmessern von 175–195 mm sicher und dauerhaft auf Anschlüssen fixiert werden müssen und hohe mechanische Belastungen zu erwarten sind. Wie erfolgt die korrekte Montage? Positionieren Sie die Brücke über der Spirale, ziehen Sie die Schraube schrittweise und gleichmässig an und kontrollieren Sie den Sitz nach kurzer Betriebszeit. So bleiben Dichtheit und Zugfestigkeit auch bei Vibration erhalten. Kann ich die Schelle mehrfach einsetzen? Bei sorgfältiger Demontage ist eine mehrfache Verwendung möglich. Vor erneutem Einsatz sollten Band, Brücke und Schraube auf Verformungen oder Korrosion geprüft werden.

12,40 CHF*

Brückenschelle Ø 195–215 mm

Die Brückenschelle NW195-215 ist eine besonders kräftige Brückenschelle für extrem grosse Schlauchdurchmesser. Mit einem Spannbereich von 195–215 mm deckt sie die obersten Nennweiten vieler Spiralschlauchserien ab und sorgt für sichere Verbindungen in Hochleistungsanlagen mit grossen Luft- oder Materialvolumenströmen. Die verstärkte Brückengeometrie greift über der Schlauchspirale und stellt eine formschlüssige, zugfeste und dichte Klemmung sicher. Sie ist damit ideal für Anwendungen mit starken Druckschwankungen, hohen Unterdrücken oder intensiven Vibrationen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW195-215 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW195-215 Spannbereich 195–215 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit sehr grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW195-215 wird überall dort eingesetzt, wo maximale Sicherheit bei extrem grossen Schlauchquerschnitten gefordert ist – etwa in zentralen Filterstationen, grossen Prozessluftleitungen oder Hochleistungs-Förderanlagen. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW195-215 ausgelegt? Die Schelle ist für Schläuche mit Aussendurchmessern im Bereich 195–215 mm ausgelegt und deckt damit die grössten gebräuchlichen Nennweiten vieler Spiralsysteme ab. Wie gehe ich bei der Montage vor? Positionieren Sie die Brücke über der Schlauchspirale, ziehen Sie die Schraube gleichmässig an und kontrollieren Sie den Sitz nach den ersten Betriebsstunden. So bleiben Dichtheit und Zugfestigkeit auch unter hoher Belastung erhalten. Kann die Schelle wiederverwendet werden? Ja, bei sorgfältiger Demontage ist eine Mehrfachverwendung möglich. Vor erneutem Einsatz sollten Band, Brücke und Schraube auf Verformungen und Korrosion geprüft und bei Bedarf ersetzt werden.

13,50 CHF*

Brückenschelle Ø 215–235 mm

Die Brückenschelle NW215-235 ist eine besonders robuste Brückenschelle für extrem grosse Schlauchdurchmesser. Mit einem Spannbereich von 215–235 mm fixiert sie massive Spiralschläuche sicher auf Rohrstutzen, Formteilen und Aggregaten in Hochleistungsanlagen. Die verstärkte Brücke mit Bandbreite 12 mm legt sich über die Schlauchspirale und sorgt für eine formschlüssige, zugfeste und dichte Verbindung. Selbst bei starken Druckschwankungen, hohen Unterdrücken oder intensiven Vibrationen bleibt die Klemmung stabil. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW215-235 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW215-235 Spannbereich 215–235 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit sehr grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW215-235 wird überall dort eingesetzt, wo maximale Sicherheit bei extrem grossen Schlauchquerschnitten erforderlich ist – etwa in zentralen Filterstationen, grossen Prozessluftleitungen oder Hochleistungs-Förderanlagen. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW215-235 ausgelegt? Die Schelle ist für Schläuche mit Aussendurchmessern im Bereich 215–235 mm konzipiert und deckt damit die grössten gängigen Nennweiten vieler Spiralschläuche ab. Welche Vorteile bringt die Bandbreite von 12 mm? Durch die grössere Bandbreite von 12 mm wird die Klemmkraft besser verteilt, was bei grossen Schlauchdurchmessern höhere Zugfestigkeit und Dichtheit ermöglicht. Kann die Schelle wiederverwendet werden? Ja, bei sorgfältiger Demontage ist eine Mehrfachverwendung möglich. Vor erneutem Einsatz sollten Band, Brücke und Schraube auf Verformungen und Korrosion geprüft und bei Bedarf ersetzt werden.

14,75 CHF*

Brückenschelle Ø 245–265 mm

Die Brückenschelle NW245-265 ist eine sehr schwere Brückenschelle für extrem grosse Schlauchdurchmesser. Ihr Spannbereich von 245–265 mm macht sie zur idealen Wahl, um grossdimensionierte Spiralschläuche an Rohrleitungen, Behältern oder Aggregaten sicher zu befestigen. Das 12 mm breite Schellenband mit verstärkter Brücke klemmt die Spirale grossflächig und sorgt für eine sehr zugfeste, vibrationssichere und dichte Verbindung. Damit ist die Schelle prädestiniert für Hochleistungsanlagen mit grossen Volumenströmen und starken Druckschwankungen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW245-265 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW245-265 Spannbereich 245–265 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit sehr grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW245-265 kommt in grossen Entstaubungs-, Prozessluft- und Förderanlagen zum Einsatz, wenn höchste Sicherheit bei grossdimensionierten Schlauchverbindungen gefragt ist. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW245-265 geeignet? Die Schelle ist für Schläuche mit Aussendurchmessern von 245–265 mm ausgelegt und deckt damit sehr grosse Nennweiten ab. Wie wird die Schelle korrekt montiert? Positionieren Sie die Brücke über der Schlauchspirale, ziehen Sie die Schraube gleichmässig an und kontrollieren Sie den Sitz nach den ersten Betriebsstunden. So bleiben Dichtheit und Zugfestigkeit auch bei Vibration und Unterdruck erhalten. Eignet sich die Schelle für den Ausseneinsatz? Dank des Edelstahlschellenbands und -gehäuses ist die Schelle für viele Aussenanwendungen und feuchte Umgebungen geeignet. Die genauen Einsatzgrenzen hängen jedoch von Medium und Umgebung ab.

17,95 CHF*

Brückenschelle Ø 265–285 mm

Die Brückenschelle NW265-285 ist eine der grössten verfügbaren Brückenschellen für extrem grosse Schlauchdurchmesser. Mit einem Spannbereich von 265–285 mm fixiert sie die obersten Nennweiten grosser Spiralschlauchsysteme zuverlässig. Das 12 mm breite Schellenband mit massiver Brücke klemmt die Schlauchspirale grossflächig und sorgt für eine maximal zugfeste, vibrationssichere und dichte Verbindung. Damit ist die Schelle für Hochleistungsanlagen mit sehr grossen Volumenströmen und starken Druckschwankungen ausgelegt. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW265-285 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW265-285 Spannbereich 265–285 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit extrem grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW265-285 kommt in grossen Prozessluft-, Entstaubungs- und Förderanlagen zum Einsatz, wenn Schlauchverbindungen mit maximaler Sicherheitsreserve benötigt werden. FAQ – Häufige Fragen Wann ist die NW265-285 die richtige Wahl? Immer dann, wenn Schläuche mit Aussendurchmessern von 265–285 mm sicher, dicht und zugfest befestigt werden müssen – beispielsweise in zentralen Hauptleitungen grosser Industrieanlagen. Wie gehe ich bei der Montage vor? Positionieren Sie die Brücke über der Schlauchspirale, ziehen Sie die Schraube schrittweise und gleichmässig an und prüfen Sie den Sitz nach kurzer Betriebszeit. So bleiben Dichtheit und Zugfestigkeit auch bei starken Belastungen erhalten. Ist die Schelle für den Dauereinsatz geeignet? Ja, dank Edelstahlausführung des Bandes und Gehäuses sowie der robusten Brückenkonstruktion ist die Schelle für den langfristigen Einsatz in industriellen Anlagen konzipiert, sofern Medium und Umgebung mit der Werkstoffqualität W2 kompatibel sind.

19,50 CHF*

Brückenschelle Ø 275–295 mm

Die Brückenschelle NW275-295 ist eine sehr schwere Brückenschelle für extrem grosse Schlauchdurchmesser. Mit einem Spannbereich von 275–295 mm fixiert sie grossdimensionierte Spiralschläuche sicher auf Rohrstutzen, Behältern und Aggregaten in Hochleistungsanlagen. Das 12 mm breite Schellenband mit massiver Brücke legt sich über die Schlauchspirale und sorgt für eine zugfeste, vibrationssichere und weitgehend dichte Verbindung. Dadurch eignet sich die Schelle ideal für Prozessluft-, Entstaubungs- und Förderanlagen mit hohen Belastungen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW275-295 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW275-295 Spannbereich 275–295 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit extrem grossem Aussendurchmesser im angegebenen Spannbereich. Die Brückenschelle NW275-295 wird eingesetzt, wenn bei sehr grossen Schlauchquerschnitten maximale Zugfestigkeit und Dichtheit gefordert sind, z. B. in zentralen Hauptleitungen von Entstaubungs- oder Prozessluftanlagen. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW275-295 geeignet? Die Schelle ist für Schläuche mit Aussendurchmessern von 275–295 mm ausgelegt und deckt damit die obersten Nennweiten vieler Spiralschlauchsysteme ab. Wie wird die Schelle korrekt montiert? Positionieren Sie die Brücke über der Schlauchspirale, ziehen Sie die Schraube schrittweise und gleichmässig an und kontrollieren Sie den Sitz nach den ersten Betriebsstunden, um Dichtheit und Zugfestigkeit langfristig sicherzustellen. Ist die Schelle wiederverwendbar? Bei sorgfältiger Demontage kann die Brückenschelle mehrfach verwendet werden. Vor erneutem Einsatz sollten Band, Brücke und Schraube auf Verformungen oder Korrosion geprüft werden.

19,50 CHF*

Brückenschelle Ø 295–315 mm

Die Brückenschelle NW295-315 ist eine extrem robuste Brückenschelle für Schlauchdurchmesser knapp über 300 mm. Mit einem Spannbereich von 295–315 mm eignet sie sich für die Verbindung grosser Spiralschläuche mit Rohrleitungen und Aggregaten in stark beanspruchten Industrieanlagen. Das 12 mm breite Schellenband mit verstärkter Brücke klemmt die Schlauchspirale grossflächig und gewährleistet eine zugfeste, vibrationssichere und dichte Verbindung, auch bei hohen Unterdrücken oder starken Druckschwankungen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW295-315 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW295-315 Spannbereich 295–315 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit extrem grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW295-315 wird in grossen Prozessluft-, Entstaubungs- und Förderanlagen eingesetzt, wenn sehr grosse Schlauchquerschnitte sicher, dicht und zugfest befestigt werden müssen. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW295-315 ausgelegt? Die Schelle ist für Schläuche mit Aussendurchmessern von 295–315 mm ausgelegt und deckt damit sehr grosse Nennweiten ab. Wie stelle ich eine dauerhaft dichte Verbindung sicher? Positionieren Sie die Brücke über der Schlauchspirale, ziehen Sie die Schraube gleichmässig an und prüfen Sie den Sitz nach kurzer Betriebszeit. Bei vibrierenden Anlagen empfiehlt sich ein periodisches Nachziehen. Ist die Schelle für den Ausseneinsatz geeignet? Durch das Edelstahlschellenband und das Edelstahlgehäuse ist die Schelle für viele Aussenanwendungen und feuchte Umgebungen geeignet, sofern Medium und Umgebung mit der Werkstoffqualität W2 kompatibel sind.

21,95 CHF*

Brückenschelle Ø 315–355 mm

Die Brückenschelle NW315-355 ist eine der grössten Brückenschellen für industrielle Spiralschläuche. Mit einem Spannbereich von 315–355 mm eignet sie sich für extrem grosse Schlauchdurchmesser in zentralen Hauptleitungen von Prozessluft-, Entstaubungs- und Förderanlagen. Das 12 mm breite Schellenband mit massiver Brücke klemmt die Schlauchspirale grossflächig und stellt eine maximal zugfeste, vibrationssichere und dichte Verbindung sicher – auch bei hohen Unterdrücken, starken Druckschwankungen oder intensiven Vibrationen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW315-355 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW315-355 Spannbereich 315–355 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit extrem grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW315-355 kommt überall dort zum Einsatz, wo maximale Sicherheitsreserven bei extrem grossen Schlauchquerschnitten verlangt werden – etwa in zentralen Hauptleitungen grosser Industrie- und Kraftwerksanlagen. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW315-355 ausgelegt? Die Schelle ist für Schläuche mit Aussendurchmessern von 315–355 mm konzipiert und deckt die grössten gängigen Nennweiten vieler Spiralschläuche ab. Wie gehe ich bei der Montage vor? Positionieren Sie die Brücke über der Spirale, ziehen Sie die Schraube schrittweise und gleichmässig an und prüfen Sie den Sitz nach den ersten Betriebsstunden. Bei starken Vibrationen empfiehlt sich ein regelmässiges Nachziehen. Ist die Schelle für den Dauerbetrieb geeignet? Ja, dank Edelstahlausführung des Bandes und Gehäuses sowie der robusten Brückenkonstruktion ist die Schelle für den langfristigen Einsatz in industriellen Anlagen ausgelegt, sofern Medium und Umgebung mit der Werkstoffqualität W2 kompatibel sind.

22,80 CHF*

Brückenschelle Ø 345–385 mm

Die Brückenschelle NW345-385 ist eine schwere Brückenschelle für extrem grosse Schlauchdurchmesser. Mit einem Spannbereich von 345–385 mm eignet sie sich für die sichere Befestigung grosser Spiralschläuche an Rohrleitungen, Filtern und Aggregaten. Das 12 mm breite Schellenband mit massiver Brücke legt sich über die Schlauchspirale und sorgt für eine zugfeste, vibrationssichere und weitgehend dichte Verbindung. Damit ist die Schelle ideal für Hochleistungsanlagen mit grossen Volumenströmen und starken Druckschwankungen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW345-385 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW345-385 Spannbereich 345–385 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit sehr grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW345-385 wird eingesetzt, wenn bei grossen Schlauchquerschnitten hohe Zugfestigkeit und Dichtheit gefordert sind, z. B. in zentralen Hauptleitungen von Entstaubungs- oder Prozessluftanlagen. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW345-385 geeignet? Die Schelle ist für Schläuche mit Aussendurchmessern von 345–385 mm ausgelegt und deckt damit mehrere grosse Nennweiten von Spiralschläuchen ab. Wie erreiche ich eine dauerhaft dichte Verbindung? Positionieren Sie die Brücke über der Schlauchspirale, ziehen Sie die Schraube gleichmässig an und kontrollieren Sie den Sitz nach den ersten Betriebsstunden. Bei vibrierenden Anlagen sollte regelmässig nachgezogen werden. Ist die Schelle für den Ausseneinsatz geeignet? Durch das Edelstahlschellenband und das Edelstahlgehäuse ist die Schelle für viele Aussenanwendungen und feuchte Umgebungen geeignet, sofern Medium und Umgebung mit der Werkstoffqualität W2 kompatibel sind.

24,30 CHF*

Brückenschelle Ø 375 mm

Die Brückenschelle NW375-415 ist eine extrem robuste Brückenschelle für die grössten Schlauchdurchmesser im Bereich 375–415 mm. Sie fixiert massive Spiralschläuche sicher auf Rohrleitungen, Filtern und grossen Aggregaten. Das 12 mm breite Schellenband mit sehr kräftiger Brücke klemmt die Spirale grossflächig und stellt eine maximal zugfeste, vibrationssichere und weitgehend dichte Verbindung sicher – ausgelegt für Hochleistungsanlagen mit höchsten Anforderungen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW375-415 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW375-415 Spannbereich 375–415 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit extrem grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW375-415 wird überall dort eingesetzt, wo maximale Sicherheitsreserven bei den grössten Schlauchquerschnitten erforderlich sind – etwa in zentralen Hauptleitungen grosser Industrieanlagen oder Kraftwerke. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW375-415 geeignet? Die Schelle deckt Schläuche mit Aussendurchmessern von 375–415 mm ab und ist damit für die grössten gängigen Nennweiten vieler Spiralschläuche ausgelegt. Wie stelle ich einen sicheren Sitz sicher? Brücke über der Spirale positionieren, Schraube schrittweise und gleichmässig anziehen und den Sitz nach den ersten Betriebsstunden sowie in regelmässigen Abständen prüfen. So bleiben Dichtheit und Zugfestigkeit auch bei starker Beanspruchung erhalten. Eignet sich die Schelle für den Dauerbetrieb? Ja, dank Edelstahlausführung und robuster Brückengeometrie ist die Schelle für den langfristigen Einsatz in industriellen Anlagen konzipiert, sofern Medium und Umgebung mit der Werkstoffqualität W2 kompatibel sind.

25,25 CHF*

Brückenschelle Ø 375–415 mm

27,05 CHF*

Brückenschelle Ø 445–485 mm

Die Brückenschelle NW445-485 ist eine sehr schwere Brückenschelle für extrem grosse Schlauchdurchmesser. Mit einem Spannbereich von 445–485 mm eignet sie sich zur Befestigung grossdimensionierter Spiralschläuche an Rohrleitungen, Filtern und Aggregaten in Hochleistungsanlagen. Das 12 mm breite Schellenband mit massiver Brücke legt sich über die Schlauchspirale und sorgt für eine zugfeste, vibrationssichere und weitgehend dichte Verbindung. Die Schelle ist damit ideal für zentrale Hauptleitungen in Prozessluft-, Entstaubungs- und Förderanlagen mit hohen Volumenströmen. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW445-485 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW445-485 Spannbereich 445–485 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit extrem grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW445-485 wird überall dort eingesetzt, wo maximale Zugfestigkeit und Dichtheit bei sehr grossen Schlauchquerschnitten gefordert sind – zum Beispiel in zentralen Hauptleitungen grosser Industrieanlagen. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW445-485 geeignet? Die Schelle ist für Schläuche mit Aussendurchmessern von 445–485 mm ausgelegt und deckt damit einige der grössten verfügbaren Nennweiten ab. Wie wird ein sicherer Sitz gewährleistet? Brücke über der Schlauchspirale positionieren, Schraube stufenweise und gleichmässig anziehen und den Sitz nach den ersten Betriebsstunden sowie in regelmässigen Intervallen kontrollieren. So bleiben Dichtheit und Zugfestigkeit auch bei starker Beanspruchung erhalten. Eignet sich die Schelle für den Ausseneinsatz? Ja, dank Edelstahlschellenband und Edelstahlgehäuse ist die Schelle für viele Aussenanwendungen und feuchte Umgebungen geeignet, sofern Medium und Umgebung mit der Werkstoffqualität W2 kompatibel sind.

30,25 CHF*

Brückenschelle Ø 495–535 mm

Die Brückenschelle NW495-535 ist eine der grössten verfügbaren Brückenschellen für industrielle Spiralschläuche. Mit einem Spannbereich von 495–535 mm fixiert sie extrem grosse Schlauchdurchmesser sicher auf Rohrleitungen, Filtern und Aggregaten in anspruchsvollen Prozessanlagen. Das 12 mm breite Schellenband mit sehr kräftiger Brücke klemmt die Schlauchspirale grossflächig und sorgt für eine maximal zugfeste, vibrationssichere und weitgehend dichte Verbindung. Sie ist damit die erste Wahl, wenn bei grossen Leitungsquerschnitten höchste Betriebssicherheit verlangt wird. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW495-535 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für extrem grosse Spiralschläuche Nennweite NW495-535 Spannbereich 495–535 mm Bandbreite 12 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®-, PROTAPE®-, CP- und TPE-Schläuche mit extrem grossem Aussendurchmesser im genannten Spannbereich. Die Brückenschelle NW495-535 wird überall dort eingesetzt, wo bei den grössten Schlauchquerschnitten höchste Sicherheitsreserven, Zugfestigkeit und Dichtheit gefordert sind – etwa in zentralen Hauptleitungen grosser Industrie- oder Kraftwerksanlagen. FAQ – Häufige Fragen Für welche Schlauchgrössen ist die NW495-535 ausgelegt? Die Schelle ist für Schläuche mit Aussendurchmessern von 495–535 mm konzipiert und deckt damit die grössten gängigen Nennweiten vieler Spiralschläuche ab. Wie erreiche ich eine dauerhafte, dichte Verbindung? Brücke über der Spirale positionieren, Schraube schrittweise und gleichmässig anziehen und den Sitz nach kurzer Betriebszeit sowie in regelmässigen Intervallen kontrollieren. So bleiben Dichtheit und Zugfestigkeit auch im Dauerbetrieb erhalten. Ist die Schelle für Dauereinsatz und Aussenbereiche geeignet? Ja, dank Edelstahlausführung von Band, Gehäuse und Brücke sowie der robusten Konstruktion ist die Schelle für den langfristigen Einsatz in industriellen Anlagen und vielen Aussenanwendungen geeignet, sofern Medium und Umgebung mit der Werkstoffqualität W2 kompatibel sind.

31,55 CHF*

Brückenschellen werden eingesetzt, wenn Spiralschläuche, PU-Absaugschläuche, PVC-Spiralschläuche, Profilschläuche oder andere Industrieschläuche sicher auf Stutzen, Rohrenden, Muffen und Maschinenanschlüssen fixiert werden sollen. Im Unterschied zu einer normalen Schneckengewindeschelle überbrückt die spezielle Brücke die Schlauchspirale. Dadurch liegt die Schelle ruhiger auf, verteilt die Klemmkraft gleichmässiger und reduziert punktuelle Druckstellen auf Schlauchwand und Spirale.

Systemüberblick und Funktion

Bei Spiralschläuchen ist die Klemmzone ungleichmässiger als bei glatten Schläuchen. Die Spirale steht am Umfang hervor, während die Schlauchwand zwischen den Spiralwindungen tiefer liegt. Eine Brückenschelle gleicht diese Geometrie aus, indem sie die Spirale gezielt überbrückt und die Klemmkraft kontrolliert in die Schlauchstruktur einleitet. Das verbessert Sitz, Dichtheit und Zugfestigkeit, besonders bei grösseren Ø, Vibrationen, Unterdruck, pulsierenden Strömungen oder schwereren Schlauchwandungen.

Funktion

Spirale sauber überbrücken

Die Brückengeometrie verhindert eine punktuelle Klemmung auf der Spirale und sorgt für einen stabileren Sitz des Schlauchs auf dem Anschluss.

Auswahl

Aussen-Ø in der Klemmzone messen

Entscheidend ist der gemessene Aussendurchmesser dort, wo die Schelle sitzt – über der Spirale und am tatsächlichen Anschluss.

Praxis

Brücke exakt ausrichten

Die Brücke muss über der Spirale sitzen. Danach wird die Schraube schrittweise angezogen und die Verbindung nach kurzer Betriebszeit geprüft.

Komponenten und verfügbare Ausführungen

Die Brückenschellen sind in Qualität W2 ausgeführt. Band und Brücke bestehen aus Edelstahl, während die Schraube verzinkt ist. Bis Ø 195–215 mm werden die Schellen mit 9 mm Bandbreite geführt; ab Ø 215–235 mm kommt eine breitere 12-mm-Ausführung zum Einsatz. Das ist besonders bei grossen Schlauchquerschnitten sinnvoll, weil die Klemmkraft über eine grössere Fläche verteilt wird.

Für vollständige Schlauchanschlüsse sind je nach Anwendung auch passende Schläuche, Schlauch- und Maschinenanschlüsse, Reduktionen und Übergänge sowie weitere Schlauchschellen und Schlauchbriden relevant.

Brückenschelle	Spannbereich Ø	Bandbreite	Qualität	Einsatzlogik
Ø 50–55 mm	50–55 mm	9 mm	W2	kleine Spiralschläuche
Ø 60–65 mm	60–65 mm	9 mm	W2	Standard-Schlauchanschluss
Ø 65 mm	65 mm	9 mm	W2	enger Einzelbereich
Ø 70–75 mm	70–75 mm	9 mm	W2	mittlere Absaugschläuche
Ø 75 mm	75 mm	9 mm	W2	fester Ø-Anschluss
Ø 75–95 mm	75–95 mm	9 mm	W2	grosser Verstellbereich
Ø 85–105 mm	85–105 mm	9 mm	W2	grössere Schlauchanschlüsse
Ø 95–115 mm	95–115 mm	9 mm	W2	grosse Spiralschläuche
Ø 105–125 mm	105–125 mm	9 mm	W2	massive Schlauchwandungen
Ø 115–135 mm	115–135 mm	9 mm	W2	stabile Hauptleitung
Ø 125 mm	125 mm	9 mm	W2	fester Grossanschluss
Ø 125–145 mm	125–145 mm	9 mm	W2	grosse Absaugschläuche
Ø 135–155 mm	135–155 mm	9 mm	W2	Filter- und Zyklonanschluss
Ø 145–165 mm	145–165 mm	9 mm	W2	schwere Schlauchstrecken
Ø 155–175 mm	155–175 mm	9 mm	W2	grosse Förderleitung
Ø 165–185 mm	165–185 mm	9 mm	W2	leistungsstarke Absaugung
Ø 175–195 mm	175–195 mm	9 mm	W2	grosser Maschinenanschluss
Ø 195–215 mm	195–215 mm	9 mm	W2	oberer 9-mm-Bereich
Ø 215–235 mm	215–235 mm	12 mm	W2	breite Grossschelle
Ø 245–265 mm	245–265 mm	12 mm	W2	sehr grosse Schläuche
Ø 265–285 mm	265–285 mm	12 mm	W2	grosse Hauptleitung
Ø 275–295 mm	275–295 mm	12 mm	W2	schwere Industrieanwendung
Ø 295–315 mm	295–315 mm	12 mm	W2	Hochleistungsanlage
Ø 315–355 mm	315–355 mm	12 mm	W2	sehr grosse Hauptleitung
Ø 345–385 mm	345–385 mm	12 mm	W2	Gross-Ø mit Reserve
Ø 375 mm	375 mm	12 mm	W2	fester Gross-Ø
Ø 375–415 mm	375–415 mm	12 mm	W2	maximale Klemmreserve
Ø 445–485 mm	445–485 mm	12 mm	W2	extreme Schlauchquerschnitte
Ø 495–535 mm	495–535 mm	12 mm	W2	grösste Schlauchanschlüsse

Typische Einsatzbereiche

Brückenschellen werden in Absaug- und Entstaubungsanlagen, Filteranlagen, Maschinenabsaugungen, Silobeschickungen, Materialförderungen, zentralen Hauptleitungen, mobilen Absauganlagen und Serviceanschlüssen eingesetzt. Sie sind besonders geeignet für Schläuche mit ausgeprägter Spirale, dickeren Wandungen oder grösseren Durchmessern.

In der Holzbearbeitung, Kunststoffindustrie, Chemie- und Prozessluft, Lebensmittel- und Pharmaumgebung, bei Entsorgungsfahrzeugen, Kehrmaschinen und allgemeinen industriellen Förder- und Absaugleitungen müssen Schlauchverbindungen sicher halten, aber servicefähig bleiben. Brückenschellen verbinden diese Anforderungen: Sie lassen sich lösen, nachstellen und bei intaktem Zustand erneut verwenden.

Bei grossen Ø, hohen Luftmengen, pulsierenden Strömungen, Unterdruck oder Schlauchbewegung ist eine sauber sitzende Brückenschelle oft stabiler als eine einfache Standardschelle. Entscheidend bleibt jedoch, dass Schlauch, Stutzen und Schelle geometrisch zusammenpassen.

Auswahl und Auslegung

Die wichtigste Auswahlgrösse ist der tatsächliche Aussendurchmesser in der Klemmzone. Bei Spiralschläuchen wird über der Spirale gemessen, nicht nur anhand des Schlauch-Innen-Ø. Wandstärke, Spirale, Profil und Anschlussgeometrie beeinflussen den benötigten Spannbereich deutlich.

Der Messwert sollte möglichst mittig im Spannbereich liegen. Liegt er am unteren Ende, kann die Schelle unter Umständen nicht sauber genug nachspannen. Liegt er am oberen Ende, arbeitet sie am Limit und hat weniger Reserve für Schlauchsetzung, Toleranzen oder Temperaturwechsel.

Die Bandbreite ist ebenfalls relevant. 9 mm Bandbreite ist für kleinere und mittlere Durchmesser praxisgerecht. Ab Ø 215–235 mm sorgt die 12-mm-Bandbreite für mehr Steifigkeit, bessere Kraftverteilung und ein stabileres Montageverhalten bei grossen Schlauchquerschnitten.

Qualität W2 ist für viele industrielle Einsatzbereiche geeignet, weil Band, Brücke und Gehäuse aus Edelstahl bestehen und die Schraube verzinkt ist. Bei dauerhaft nasser, salzhaltiger, chemisch stärker belasteter oder häufig gereinigter Umgebung sollte geprüft werden, ob eine vollständig rostfreie Schellenqualität erforderlich ist.

Bei bewegten Schlauchstrecken, hohem Eigengewicht, starken Vibrationen oder Zugbelastung kann eine zweite Schelle oder eine separate Schlauchführung sinnvoll sein. Die Brückenschelle hält den Schlauch am Anschluss, ersetzt aber keine Zugentlastung bei stark belasteten Leitungen.

Montage, Integration und Praxis

Der Schlauch sollte vollständig auf den Stutzen oder Anschluss geschoben werden. Die Schelle gehört auf eine tragfähige Dicht- und Klemmzone, nicht auf eine Kante, eine schräge Übergangsstelle oder einen Bereich, in dem der Schlauch nicht sauber aufliegt.

Die Brücke muss über der Schlauchspirale ausgerichtet werden. Wird die Brücke versetzt montiert, kann die Schelle unruhig sitzen oder die Klemmkraft ungünstig in die Schlauchwand einleiten. Bei grossen Ø lohnt sich eine Rundumkontrolle vor dem endgültigen Anziehen.

Die Schraube wird schrittweise und gleichmässig angezogen. Ziel ist ein fester, dichter und zugfester Sitz, ohne Schlauchwand, Spirale, Stutzen oder Schelle zu beschädigen. Zu starkes Anziehen kann die Verbindung schwächen statt verbessern.

Nach kurzer Betriebszeit sollte die Verbindung kontrolliert werden. Schlauchmaterial kann sich unter Klemmung, Temperaturwechseln, Unterdruck oder Vibration leicht setzen. Ein moderates Nachziehen ist oft sinnvoll, wenn der Schlauch noch Spiel zeigt.

Bei Wartung oder Schlauchwechsel sollte die Schelle auf Verformung, beschädigte Brücke, schwergängige Schraube, Korrosion und saubere Bandführung geprüft werden. Eine beschädigte Schelle gehört ersetzt, besonders bei grossen Ø oder sicherheitsrelevanten Verbindungen.

Beratung zu Brückenschellen

Die passende Brückenschelle wird nicht allein nach Schlauch-Innen-Ø ausgewählt. Entscheidend sind Schlauchtyp, gemessener Aussendurchmesser über der Spirale, Anschlussform, Wandstärke, Spannbereich, Umgebung, Unterdruck, Temperatur, Vibration und mechanische Belastung.

Für eine technische Anfrage sind Schlauchtyp, Schlauch-Innen-Ø, gemessener Aussendurchmesser an der Klemmstelle, Art des Anschlusses, Medium, Temperatur, Unterdruck, Vibrationen, Montageumgebung sowie Fotos oder Skizzen der Verbindung hilfreich.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Brückenschellen

Wann brauche ich eine Brückenschelle?

Eine Brückenschelle wird benötigt, wenn ein Spiralschlauch, PU-Absaugschlauch, PVC-Spiralschlauch oder Profilschlauch sicher auf einem Stutzen, Rohranschluss oder Maschinenanschluss befestigt werden soll.

Was macht die Brücke an der Schelle?

Die Brücke überbrückt die Schlauchspirale und verteilt die Klemmkraft ruhiger. Dadurch sitzt die Schelle stabiler und die Schlauchwand wird weniger punktuell belastet.

Wann ist eine Brückenschelle besser als eine Schneckengewindeschelle?

Eine Brückenschelle ist besser, wenn die Schelle auf einer Schlauchspirale sitzen muss, bei Vibrationen, Unterdruck, grösseren Ø oder wenn die Verbindung besonders zugfest und ruhig geklemmt werden soll.

Wie messe ich die passende Grösse?

Gemessen wird der Aussendurchmesser dort, wo die Schelle sitzt – bei Spiralschläuchen über der Spirale und am tatsächlichen Anschluss. Der Schlauch-Innen-Ø allein reicht nicht aus.

Warum zählt der Aussendurchmesser über der Spirale?

Die Schelle klemmt aussen am Schlauch. Wandstärke, Spirale und Profil verändern den Aussendurchmesser deutlich, auch wenn der Schlauch-Innen-Ø gleich bleibt.

Wo sollte der Messwert im Spannbereich liegen?

Der Messwert sollte möglichst mittig im Spannbereich liegen. Am unteren oder oberen Anschlag hat die Schelle weniger Reserve für Toleranzen, Schlauchsetzung oder Nachziehen.

Warum haben grössere Brückenschellen 12 mm Bandbreite?

Bei grossen Ø verteilt eine 12-mm-Bandbreite die Klemmkraft besser, erhöht die Steifigkeit der Verbindung und verbessert das Montageverhalten bei schweren Schläuchen.

Was bedeutet Qualität W2?

W2 bedeutet, dass wesentliche Schellenteile wie Band, Brücke und Gehäuse aus Edelstahl bestehen, während die Schraube verzinkt ist. Das bietet mehr Korrosionsreserve als eine rein verzinkte Standardschelle.

Ist W2 für feuchte Umgebungen geeignet?

W2 ist für viele industrielle Umgebungen mit leichter Feuchte geeignet. Bei dauerhafter Nässe, salzhaltiger Luft, chemischer Belastung oder häufigem Reinigen sollte eine höherwertige rostfreie Ausführung geprüft werden.

Wie wird eine Brückenschelle montiert?

Der Schlauch wird vollständig aufgeschoben, die Brücke über der Spirale ausgerichtet und die Schraube schrittweise angezogen, bis der Schlauch gleichmässig und sicher am Anschluss sitzt.

Warum darf die Schelle nicht auf einer Kante sitzen?

Auf einer Kante wirkt die Klemmkraft ungleichmässig. Das kann Undichtheit, Schlauchbeschädigung, Abrutschen oder eine instabile Verbindung verursachen.

Kann eine Brückenschelle zu stark angezogen werden?

Ja. Zu starkes Anziehen kann Schlauchwand, Spirale, Stutzen, Schraube oder Schellenband beschädigen. Die Verbindung soll fest sitzen, aber nicht überzogen werden.

Muss eine Brückenschelle nachgezogen werden?

Bei Schlauchmaterialien, Vibrationen, Temperaturwechseln oder Unterdruck ist eine Nachkontrolle nach kurzer Betriebszeit sinnvoll. Bei Bedarf kann moderat nachgezogen werden.

Sind Brückenschellen wiederverwendbar?

Brückenschellen können häufig wiederverwendet werden, wenn Band, Brücke, Gehäuse und Schraube nicht beschädigt, verformt oder korrodiert sind.

Wann ist eine zweite Brückenschelle sinnvoll?

Eine zweite Brückenschelle kann sinnvoll sein bei hoher Zugbelastung, stark bewegten Schlauchstrecken, grossen Ø, Vibrationen oder wenn der Schlauch mechanisch zusätzlich gesichert werden soll.

Was ist bei Unterdruck wichtig?

Bei Unterdruck muss der Schlauch sicher auf dem Anschluss sitzen und darf sich durch Verformung, Vibration oder Setzverhalten nicht lösen. Die Brückengeometrie verbessert den stabilen Sitz auf Spiralschläuchen.

Was ist bei Vibrationen wichtig?

Bei Vibrationen sind passender Spannbereich, korrekte Brückenlage, gleichmässige Klemmung, Nachkontrolle und gegebenenfalls eine zweite Schelle oder Zugentlastung wichtig.

Was sollte nach der Montage kontrolliert werden?

Nach der Montage sollten Sitz, Spannbereich, Brückenlage, Schraubenanzug, Schlauchverformung, Dichtzone, Zugbelastung und mögliche Undichtheit kontrolliert werden.

Welche Angaben helfen bei einer technischen Anfrage?

Hilfreich sind Schlauchtyp, Schlauch-Innen-Ø, gemessener Aussendurchmesser über der Spirale, Anschlussform, Medium, Temperatur, Unterdruck, Vibrationen, Umgebung und Fotos der Verbindung.
