Winkel und Bodenplatten für Kanalabstützungen

Abstützwinkel und gedämmte Bodenplatten schaffen stabile Montagepunkte für Kanalabstützungen, Konsolenaufbauten und technische Unterkonstruktionen. Verfügbar sind 1/2"- und 3/4"-Anschlüsse in verzinkter Ausführung sowie V2A-Varianten für feuchte oder korrosionsbeanspruchtere Umgebungen.

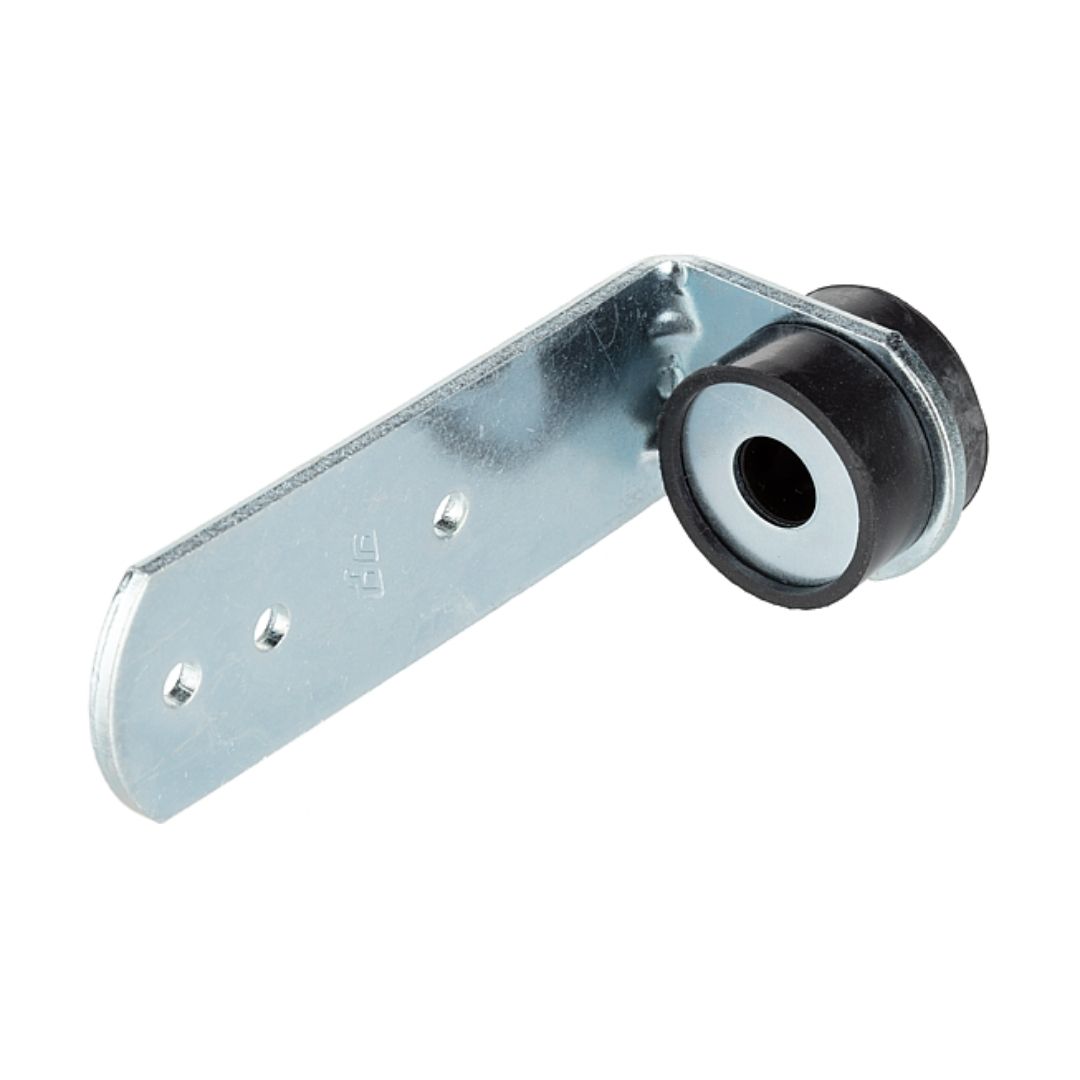

Abstützwinkel 1/2" / verzinkt / Muffe / Kanalabstützung

Der Abstützwinkel 1/2" in verzinkter Ausführung ist ein Montage-Element für die stabile Kanalabstützung. Als 90°-Winkelplatte mit Befestigungslöchern eignet er sich, um Abstützungen, Konsolen oder Unterkonstruktionen sauber zu verschrauben und Lasten kontrolliert in Wand-, Boden- oder Schienensysteme einzuleiten. Vorteile Die verzinkte Oberfläche bietet einen robusten Korrosionsschutz für den üblichen Einsatz in Technik- und Innenbereichen. Die kompakte Bauform erleichtert die Montage bei beengten Platzverhältnissen, während die Befestigungslöcher eine zuverlässige Verschraubung und Ausrichtung ermöglichen. Durch die 2 mm Materialstärke ist der Winkel auf eine stabile, formfeste Abstützung ausgelegt. Technische Daten Anschluss: 1/2" Länge: 100 mm Breite: 50 mm Dicke: 2 mm Material: verzinkt Marke: Airproduct Produktspezifikation: Winkelplatte | Abstützwinkel 90° mit Befestigungslöchern, verzinkt Einsatzbereiche Für die Abstützung und Fixierung von Lüftungskanälen sowie Montagekonstruktionen in der Gebäudetechnik. Typische Anwendungen sind Abhängungen, Konsolenaufbauten, Montagepunkte an Schienen- und Trägersystemen sowie Abstützungen in Installationszonen und Technikräumen. Montage & Hinweise Den Abstützwinkel spannungsfrei positionieren und auf einer tragfähigen Unterkonstruktion verschrauben. Die Ausrichtung so wählen, dass Kräfte axial und ohne Verkanten eingeleitet werden. Je nach Untergrund und Lastfall sind geeignete Schrauben, Dübel und Unterlagscheiben zu verwenden. Kompatibilität & Zubehör Kompatibel mit gängigen Montage- und Befestigungssystemen im Bereich der Kanal- und Schienentechnik. Passendes Montagematerial richtet sich nach Untergrund, Aufbau und Lastanforderung. Beratung Wenn du mir kurz sagst, wie der Kanal abgestützt wird (Wand/Boden/Schiene) und welche Abstützabstände geplant sind, kann ich dir die passende Kombination aus Befestigung und Zubehör sauber herleiten. FAQ - Häufige Fragen Wofür wird der Abstützwinkel 1/2" in der Kanalabstützung eingesetzt? Er wird verwendet, um Lüftungskanäle und Montagekonstruktionen stabil abzustützen und Lasten über eine 90°-Winkelplatte sicher in die Unterkonstruktion (z. B. Konsole, Schiene, Wand oder Boden) einzuleiten. Was bedeutet der Anschluss 1/2"? 1/2" bezeichnet die Anschlussgrösse innerhalb des Montagesystems. Sie ist relevant, wenn die Abstützung mit 1/2"-Komponenten (z. B. Gewinde-/Montageelementen) kombiniert wird. Ist die verzinkte Ausführung für feuchte Umgebungen geeignet? Verzinkung ist ein zuverlässiger Basisschutz für viele Innen- und technisch übliche Umgebungen. Bei dauerhaft hoher Feuchte oder aggressiver Atmosphäre sollte die Umgebungsbeanspruchung separat bewertet und gegebenenfalls eine korrosionsbeständigere Lösung gewählt werden. Welche Masse hat der Abstützwinkel? Die Ausführung hat eine Länge von 100 mm, eine Breite von 50 mm und eine Materialdicke von 2 mm.

2,12 CHF*

Abstützwinkel 3/4" / verzinkt / Muffe / Kanalabstützung

Der Abstützwinkel 3/4" in verzinkter Ausführung ist ein kompaktes Montage-Element für die stabile Kanalabstützung. Als 90°-Winkelplatte mit Befestigungslöchern eignet er sich, um Abstützungen, Konsolen oder Unterkonstruktionen sauber zu verschrauben und Lasten kontrolliert in Wand-, Boden- oder Schienensysteme einzuleiten. Vorteile Die verzinkte Oberfläche bietet einen robusten Korrosionsschutz für den üblichen Einsatz in Technik- und Innenbereichen. Die kompakte Bauform erleichtert die Montage bei beengten Platzverhältnissen, während die Befestigungslöcher eine zuverlässige Verschraubung und Ausrichtung ermöglichen. Durch die 2 mm Materialstärke ist der Winkel auf eine stabile, formfeste Abstützung ausgelegt. Technische Daten Anschluss: 3/4" Länge: 100 mm Breite: 50 mm Dicke: 2 mm Material: verzinkt Produktspezifikation: Winkelplatte | Abstützwinkel 90° mit Befestigungslöchern, verzinkt Einsatzbereiche Für die Abstützung und Fixierung von Lüftungskanälen sowie Montagekonstruktionen in der Gebäudetechnik. Typische Anwendungen sind Abhängungen, Konsolenaufbauten, Montagepunkte an Schienen- und Trägersystemen sowie Abstützungen in Installationszonen und Technikräumen. Montage & Hinweise Den Abstützwinkel spannungsfrei positionieren und auf einer tragfähigen Unterkonstruktion verschrauben. Die Ausrichtung so wählen, dass Kräfte axial und ohne Verkanten eingeleitet werden. Je nach Untergrund und Lastfall sind geeignete Schrauben, Dübel und Unterlagscheiben zu verwenden. Kompatibilität & Zubehör Kompatibel mit gängigen Montage- und Befestigungssystemen im Bereich der Kanal- und Schienentechnik. Passendes Montagematerial richtet sich nach Untergrund, Aufbau und Lastanforderung. Beratung Gerne unterstützen wir Sie bei der Auswahl der passenden Befestigung und des Zubehörs – abgestimmt auf Untergrund, Abstützabstand und erwartete Belastung in Ihrer Installation. FAQ - Häufige Fragen Wofür wird der Abstützwinkel 3/4" in der Kanalabstützung eingesetzt? Er wird verwendet, um Lüftungskanäle und Montagekonstruktionen stabil abzustützen und Lasten über eine 90°-Winkelplatte sicher in die Unterkonstruktion (z. B. Konsole, Schiene, Wand oder Boden) einzuleiten. Was bedeutet der Anschluss 3/4"? 3/4" bezeichnet die Anschlussgrösse innerhalb des Montagesystems. Sie ist relevant, wenn die Abstützung mit 3/4"-Komponenten (z. B. passenden Montage-/Gewindeelementen) kombiniert wird. Welche Masse hat der Abstützwinkel? Die Ausführung hat eine Länge von 100 mm, eine Breite von 50 mm und eine Materialdicke von 2 mm. Ist die verzinkte Ausführung für feuchte Umgebungen geeignet? Verzinkung ist ein zuverlässiger Basisschutz für viele Innen- und technisch übliche Umgebungen. Bei dauerhaft hoher Feuchte oder aggressiver Atmosphäre sollte die Umgebungsbeanspruchung separat bewertet und gegebenenfalls eine korrosionsbeständigere Lösung gewählt werden.

2,42 CHF*

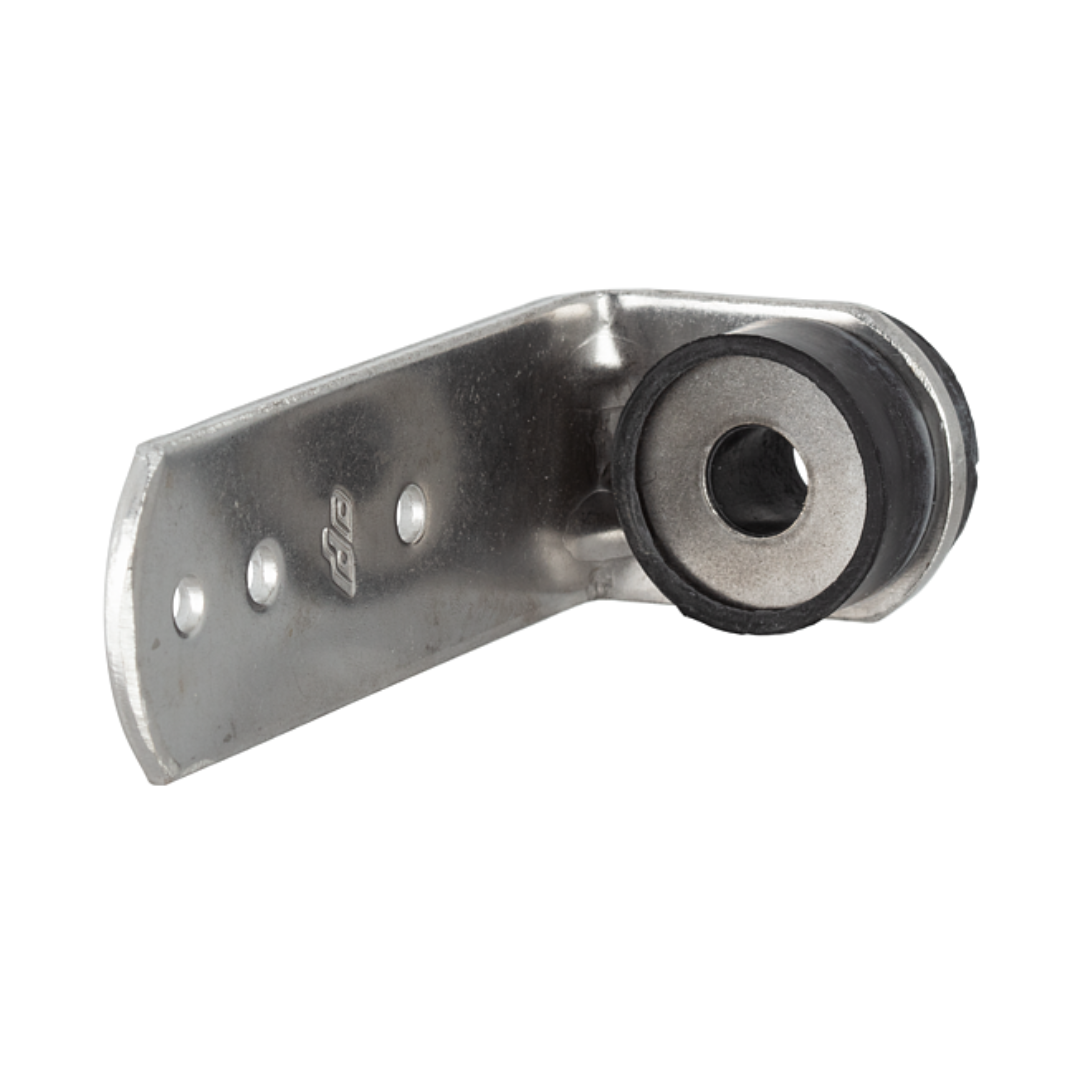

Abstützwinkel 1/2" / V2A / Muffe / Kanalabstützung

Der Abstützwinkel 1/2" aus Edelstahl V2A ist ein robustes Montage-Element für die stabile Kanalabstützung, wenn Korrosionsbeständigkeit und dauerhafte Formstabilität gefordert sind. Als 90°-Winkelplatte mit Befestigungslöchern eignet er sich, um Abstützungen, Konsolen oder Unterkonstruktionen sicher zu verschrauben und Kräfte kontrolliert in Wand-, Boden- oder Schienensysteme einzuleiten. Vorteile Edelstahl V2A ist korrosionsbeständig und damit besonders geeignet für feuchte oder hygienisch anspruchsvolle Umgebungen. Die kompakte Bauform unterstützt eine saubere Montage auch bei engen Platzverhältnissen. Die Befestigungslöcher ermöglichen eine stabile Verschraubung und präzise Ausrichtung, während die 2 mm Materialstärke eine formfeste Abstützung begünstigt. Technische Daten Anschluss: 1/2" Länge: 100 mm Breite: 50 mm Dicke: 2 mm Material: Edelstahl V2A Marke: Airproduct Produktspezifikation: Winkelplatte | Abstützwinkel 90° mit Befestigungslöchern V2A Einsatzbereiche Für die Abstützung und Fixierung von Lüftungskanälen sowie Montagekonstruktionen in der Gebäudetechnik und Industrie. Besonders passend in Bereichen mit erhöhter Feuchte oder korrosiver Belastung, etwa in Technikzentralen, Schächten, Waschräumen, Lebensmittel- und Hygienebereichen sowie in Installationsdecken. Montage & Hinweise Den Abstützwinkel spannungsfrei ausrichten und auf einer tragfähigen Unterkonstruktion verschrauben. Die Auslegung so wählen, dass Kräfte ohne Verkanten eingeleitet werden und die Verschraubung dem Lastfall entspricht. Je nach Untergrund und Beanspruchung sind geeignete Befestigungsmittel (Schrauben, Dübel, Unterlagscheiben) einzusetzen. Kompatibilität & Zubehör Kompatibel mit gängigen Montage- und Befestigungssystemen im Bereich der Kanal- und Schienentechnik. Passendes Montagematerial richtet sich nach Untergrund, Aufbau und Lastanforderung. Beratung Gerne unterstützen wir Sie bei der Auswahl der passenden Befestigung und des Zubehörs – abgestimmt auf Untergrund, Abstützabstand und erwartete Belastung in Ihrer Installation. FAQ - Häufige Fragen Wofür wird der Abstützwinkel 1/2" in der Kanalabstützung eingesetzt? Er dient dazu, Lüftungskanäle und Montagekonstruktionen stabil abzustützen und Lasten über eine 90°-Winkelplatte sicher in die Unterkonstruktion (z. B. Konsole, Schiene, Wand oder Boden) einzuleiten. Wann ist Edelstahl V2A gegenüber verzinktem Stahl sinnvoll? Edelstahl V2A empfiehlt sich, wenn erhöhte Korrosionsbeständigkeit benötigt wird – zum Beispiel bei Feuchte, Kondensat oder in Umgebungen mit höherer chemischer Belastung, in denen verzinkte Oberflächen schneller altern können. Welche Masse hat der Abstützwinkel? Die Ausführung hat eine Länge von 100 mm, eine Breite von 50 mm und eine Materialdicke von 2 mm. Was bedeutet der Anschluss 1/2"? 1/2" bezeichnet die Anschlussgrösse innerhalb des Montagesystems. Sie ist relevant, wenn die Abstützung mit passenden 1/2"-Komponenten kombiniert wird.

7,80 CHF*

Bodenplatte / 1/2" / verzinkt / Muffe / Dämmung / für Kanalabstützung

Die Bodenplatte 1/2" mit Muffe in verzinkter Ausführung ist ein stabiler Befestigungspunkt zur Kanalabstützung. Sie wird am Boden oder auf tragfähigen Flächen montiert und bietet über die 1/2"-Muffe einen definierten Anschluss für Abstützungen. Die integrierte Dämmung reduziert die direkte Körperschallübertragung und wirkt entkoppelnd – ideal, wenn Installationen ruhiger laufen sollen und Vibrationen nicht in den Baukörper eingeleitet werden sollen. Vorteile्ह2> Die Kombination aus Bodenplatte, Muffenanschluss und Dämmung spart Montagezeit, weil der Anschluss bereits vorbereitet ist und die Entkopplung direkt mitgeliefert wird. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen. Die Dämmung unterstützt einen ruhigeren Betrieb, reduziert Schwingungsübertragung und hilft, Installationen sauber und technisch korrekt aufzubauen. Technische Daten Produkt: Bodenplatte mit Muffe, inkl. Dämmung Anschluss: 1/2" Muffe (Innengewinde) Material/Oberfläche: verzinkt Ausführung: mit Dämmung / Entkopplung Anwendung: Befestigungspunkt für Kanalabstützung am Boden oder auf tragfähigen Flächen Einsatzbereiche Für Kanalabstützungen und Befestigungen im Lüftungs- und Anlagenbau, z. B. zur Fixierung von Kanalabschnitten, Stützpunkten und Montagekonstruktionen. Besonders geeignet, wenn eine entkoppelte Auflage zur Reduktion von Körperschall oder Vibrationen gefordert ist – etwa in Technikräumen, Werkstätten, Gewerbe- und Industriebauten. Montage & Hinweise Bodenplatte am Untergrund ausrichten, Bohrpunkte markieren und mit geeigneten Befestigungsmitteln (z. B. Betonschrauben oder Anker, je nach Untergrund) verschrauben. Die Dämmung darf dabei nicht beschädigt oder übermässig gequetscht werden; die Verschraubung so ausführen, dass die Platte satt und plan aufliegt. Anschliessend die Abstützung über die 1/2"-Muffe montieren und so einstellen, dass Kräfte gerade eingeleitet werden und keine Verspannungen entstehen. Befestigungsmittel und Anzahl Befestigungspunkte sind nach Untergrund und Last zu wählen. Kompatibilität & Zubehör Kompatibel mit gängigen Komponenten der Kanalabstützung mit 1/2"-Anschluss. Je nach Untergrund werden passende Dübel/Anker bzw. Betonschrauben benötigt. Für den Anschluss eignen sich passende Gewindestangen, Abstützstreben oder Winkelkomponenten mit 1/2"-Gewinde; Unterlegscheiben und Muttern je nach Aufbau. Beratung Wenn du mir kurz sagst, ob die Montage auf Beton oder Stahl erfolgt und welche Kanalgrösse/Last anliegt, kann ich dir das passende Befestigungs-Setup (Anker/Schrauben, Anzahl Punkte, sinnvolle Entkopplung) empfehlen. FAQ - Häufige Fragen Wofür wird eine Bodenplatte mit 1/2"-Muffe eingesetzt? Als Befestigungspunkt am Boden oder auf tragfähigen Flächen, um Kanalabstützungen sicher zu montieren. Die 1/2"-Muffe dient als definierter Anschluss für passende Abstütz- bzw. Gewindekomponenten. Was bringt die integrierte Dämmung bei der Bodenplatte? Sie wirkt entkoppelnd und reduziert die direkte Körperschall- und Vibrationsübertragung in den Baukörper. Das ist besonders sinnvoll, wenn Kanäle oder angeschlossene Komponenten Schwingungen erzeugen oder Geräusche minimiert werden sollen. Welche Befestigungsmittel brauche ich für die Montage? Das hängt vom Untergrund ab. Auf Beton werden häufig Betonschrauben oder geeignete Anker verwendet, auf Stahl z. B. Schraubverbindungen. Entscheidend sind Last, Randabstände und die Tragfähigkeit des Untergrunds. Ist die verzinkte Ausführung für den Aussenbereich geeignet? Verzinkung bietet guten Korrosionsschutz für viele Innenanwendungen. Für dauerhaft exponierte Aussenbereiche oder aggressive Umgebungen werden je nach Belastung oft Edelstahl- oder höherwertig beschichtete Varianten eingesetzt.

5,00 CHF*

Bodenplatte / 3/4" / verzinkt / Muffe / Dämmung / für Kanalabstützung

Die Bodenplatte 3/4" mit Muffe in verzinkter Ausführung ist ein stabiler Befestigungspunkt zur Kanalabstützung. Sie wird am Boden oder auf tragfähigen Flächen montiert und bietet über die 3/4"-Muffe einen definierten Anschluss für Abstützungen. Die integrierte Dämmung reduziert die direkte Körperschallübertragung und wirkt entkoppelnd – ideal, wenn Installationen ruhiger laufen sollen und Vibrationen nicht in den Baukörper eingeleitet werden sollen. Vorteile Die Kombination aus Bodenplatte, Muffenanschluss und Dämmung spart Montagezeit, weil der Anschluss bereits vorbereitet ist und die Entkopplung direkt mitgeliefert wird. Die Verzinkung schützt zuverlässig vor Korrosion in typischen Innenanwendungen. Die Dämmung unterstützt einen ruhigeren Betrieb, reduziert Schwingungsübertragung und hilft, Installationen sauber und technisch korrekt aufzubauen. Technische Daten Produkt: Bodenplatte mit Muffe, inkl. Dämmung Anschluss: 3/4" Muffe (Innengewinde) Material/Oberfläche: verzinkt Ausführung: mit Dämmung / Entkopplung Anwendung: Befestigungspunkt für Kanalabstützung am Boden oder auf tragfähigen Flächen Einsatzbereiche Für Kanalabstützungen und Befestigungen im Lüftungs- und Anlagenbau, z. B. zur Fixierung von Kanalabschnitten, Stützpunkten und Montagekonstruktionen. Besonders geeignet, wenn eine entkoppelte Auflage zur Reduktion von Körperschall oder Vibrationen gefordert ist – etwa in Technikräumen, Werkstätten, Gewerbe- und Industriebauten. Montage & Hinweise Bodenplatte am Untergrund ausrichten, Bohrpunkte markieren und mit geeigneten Befestigungsmitteln (z. B. Betonschrauben oder Anker, je nach Untergrund) verschrauben. Die Dämmung darf dabei nicht beschädigt oder übermässig gequetscht werden; die Verschraubung so ausführen, dass die Platte satt und plan aufliegt. Anschliessend die Abstützung über die 3/4"-Muffe montieren und so einstellen, dass Kräfte gerade eingeleitet werden und keine Verspannungen entstehen. Befestigungsmittel und Anzahl Befestigungspunkte sind nach Untergrund und Last zu wählen. Kompatibilität & Zubehör Kompatibel mit gängigen Komponenten der Kanalabstützung mit 3/4"-Anschluss. Je nach Untergrund werden passende Dübel/Anker bzw. Betonschrauben benötigt. Für den Anschluss eignen sich passende Gewindestangen, Abstützstreben oder Winkelkomponenten mit 3/4"-Gewinde; Unterlegscheiben und Muttern je nach Aufbau. Beratung Wenn du mir kurz sagst, ob die Montage auf Beton oder Stahl erfolgt und welche Kanalgrösse/Last anliegt, kann ich dir das passende Befestigungs-Setup (Anker/Schrauben, Anzahl Punkte, sinnvolle Entkopplung) empfehlen. FAQ - Häufige Fragen Wofür wird eine Bodenplatte mit 3/4"-Muffe eingesetzt? Als Befestigungspunkt am Boden oder auf tragfähigen Flächen, um Kanalabstützungen sicher zu montieren. Die 3/4"-Muffe dient als definierter Anschluss für passende Abstütz- bzw. Gewindekomponenten. Was bringt die integrierte Dämmung bei der Bodenplatte? Sie wirkt entkoppelnd und reduziert die direkte Körperschall- und Vibrationsübertragung in den Baukörper. Das ist besonders sinnvoll, wenn Kanäle oder angeschlossene Komponenten Schwingungen erzeugen oder Geräusche minimiert werden sollen. Welche Befestigungsmittel brauche ich für die Montage? Das hängt vom Untergrund ab. Auf Beton werden häufig Betonschrauben oder geeignete Anker verwendet, auf Stahl z. B. Schraubverbindungen. Entscheidend sind Last, Randabstände und die Tragfähigkeit des Untergrunds. Ist die verzinkte Ausführung für den Aussenbereich geeignet? Verzinkung bietet guten Korrosionsschutz für viele Innenanwendungen. Für dauerhaft exponierte Aussenbereiche oder aggressive Umgebungen werden je nach Belastung oft Edelstahl- oder höherwertig beschichtete Varianten eingesetzt.

5,32 CHF*

Bodenplatte / 1/2" / V2A / Muffe / Dämmung / für Kanalabstützung

Die Bodenplatte 1/2" mit Muffe aus Edelstahl V2A ist ein stabiler Befestigungspunkt zur Kanalabstützung für Umgebungen mit erhöhten Anforderungen an Korrosionsbeständigkeit. Sie wird am Boden oder auf tragfähigen Flächen montiert und bietet über die 1/2"-Muffe einen definierten Anschluss für Abstützungen. Die integrierte Dämmung reduziert die direkte Körperschallübertragung und wirkt entkoppelnd – ideal, wenn Vibrationen nicht in den Baukörper eingeleitet werden sollen. Vorteile Edelstahl V2A bietet eine hohe Beständigkeit gegen Feuchtigkeit und viele übliche Umwelteinflüsse und eignet sich daher besonders für anspruchsvolle Installationsbereiche. Die Kombination aus Bodenplatte, Muffenanschluss und Dämmung spart Montagezeit und liefert einen sauber vorbereiteten, entkoppelten Befestigungspunkt. Die Dämmung unterstützt einen ruhigeren Betrieb, reduziert Schwingungsübertragung und hilft, Installationen technisch korrekt aufzubauen. Technische Daten Produkt: Bodenplatte mit Muffe, inkl. Dämmung Anschluss: 1/2" Muffe (Innengewinde) Material: Edelstahl V2A Ausführung: mit Dämmung / Entkopplung Anwendung: Befestigungspunkt für Kanalabstützung am Boden oder auf tragfähigen Flächen Einsatzbereiche Für Kanalabstützungen und Befestigungen im Lüftungs- und Anlagenbau, z. B. zur Fixierung von Kanalabschnitten, Stützpunkten und Montagekonstruktionen. Besonders geeignet in feuchten oder korrosiv belasteten Umgebungen sowie überall dort, wo Edelstahl als Standard gefordert ist – etwa in Technikräumen, Gewerbe- und Industriebauten, Lebensmittel- oder Hygienebereichen (anwendungsabhängig). Montage & Hinweise Bodenplatte am Untergrund ausrichten, Bohrpunkte markieren und mit geeigneten Befestigungsmitteln (z. B. Betonschrauben oder Anker, je nach Untergrund) verschrauben. Die Dämmung darf dabei nicht beschädigt oder übermässig gequetscht werden; die Verschraubung so ausführen, dass die Platte satt und plan aufliegt. Anschliessend die Abstützung über die 1/2"-Muffe montieren und so einstellen, dass Kräfte gerade eingeleitet werden und keine Verspannungen entstehen. Für Edelstahlverbindungen sind passende Edelstahl-Schrauben und -Scheiben empfehlenswert; Kontaktkorrosion bei Materialmix berücksichtigen. Kompatibilität & Zubehör Kompatibel mit gängigen Komponenten der Kanalabstützung mit 1/2"-Anschluss. Je nach Untergrund werden passende Dübel/Anker bzw. Betonschrauben benötigt. Für den Anschluss eignen sich passende Gewindestangen, Abstützstreben oder Winkelkomponenten mit 1/2"-Gewinde; Unterlegscheiben und Muttern je nach Aufbau. Für Edelstahlmontage sind V2A-Befestiger und ggf. Trennscheiben sinnvoll. Beratung Wenn du mir kurz sagst, ob die Montage auf Beton oder Stahl erfolgt und ob Feuchte/chemische Belastung eine Rolle spielt, kann ich dir das passende Befestigungs-Setup (Edelstahlbefestiger, Trennlage, Anzahl Punkte) empfehlen. FAQ - Häufige Fragen Wofür wird eine Bodenplatte mit 1/2"-Muffe eingesetzt? Als Befestigungspunkt am Boden oder auf tragfähigen Flächen, um Kanalabstützungen sicher zu montieren. Die 1/2"-Muffe dient als definierter Anschluss für passende Abstütz- bzw. Gewindekomponenten. Was bringt die integrierte Dämmung bei der Bodenplatte? Sie wirkt entkoppelnd und reduziert die direkte Körperschall- und Vibrationsübertragung in den Baukörper. Das ist besonders sinnvoll, wenn Kanäle oder angeschlossene Komponenten Schwingungen erzeugen oder Geräusche minimiert werden sollen. Warum Edelstahl V2A statt verzinkt? Edelstahl V2A ist korrosionsbeständiger und eignet sich besser für feuchte oder anspruchsvolle Umgebungen. Damit bleibt die Befestigung langfristig stabil und optisch sauber. Worauf sollte ich bei Edelstahl-Montagen achten? Auf passende Edelstahl-Schrauben und -Scheiben sowie auf mögliche Kontaktkorrosion bei Materialmix (z. B. Edelstahl auf ungeschütztem Stahl). Bei Bedarf Trennlagen oder geeignete Befestiger einsetzen.

11,30 CHF*

Winkel und Bodenplatten für Kanalabstützungen schaffen definierte Anschlusspunkte für Abstützungen, Gewindekomponenten, Konsolen und Unterkonstruktionen. Sie helfen, Lasten kontrolliert in Wand, Boden, Schiene oder tragfähige Montageflächen einzuleiten, statt Kanalverbindungen oder angrenzende Bauteile mechanisch zu belasten. Entscheidend sind Anschlussgrösse, Bauart, Untergrund, Last, Korrosionsumgebung und die Frage, ob Körperschall oder Vibrationen entkoppelt werden sollen.

Systemüberblick und Funktion

Kanalabstützungen übernehmen im Anlagen-, Lüftungs- und Montagebau eine konstruktive Aufgabe. Abstützwinkel eignen sich für seitliche, winklige oder aufgesetzte Lastabtragung über eine 90°-Winkelplatte. Bodenplatten mit Muffe und Dämmung schaffen einen definierten, entkoppelten Befestigungspunkt auf Boden oder tragfähiger Fläche. Beide Bauarten müssen so eingebunden werden, dass Kräfte gerade, spannungsarm und ohne Verkanten in den Untergrund laufen.

Funktion

Kanäle und Montagepunkte stabil abstützen

Abstützwinkel und Bodenplatten schaffen belastbare Anschlusspunkte, damit Kanaltrassen, Konsolen und Unterkonstruktionen ruhig und kontrolliert geführt werden.

Auswahl

Anschluss, Bauart und Umgebung abstimmen

Wichtig sind 1/2" oder 3/4", Winkel- oder Bodenlösung, verzinkt oder V2A, tragfähiger Untergrund, erwartete Last und mögliche Schwingungsübertragung.

Praxis

Lasten ohne Verkanten einleiten

Die Abstützung sollte spannungsfrei sitzen, plan aufliegen und mit passenden Befestigungsmitteln so montiert werden, dass keine Querkräfte oder Verspannungen entstehen.

Komponenten und verfügbare Ausführungen

Abstützwinkel mit Muffe werden eingesetzt, wenn eine Kanalabstützung über eine 90°-Winkelplatte an Wand, Schiene, Konsole oder Unterkonstruktion geführt werden soll. Die Winkel verfügen über Befestigungslöcher und eine Muffe als definierten Anschluss für passende Gewinde- oder Abstützelemente.

Für vollständige Montageaufbauten sind je nach Einbausituation weitere Komponenten aus dem Montagematerial relevant, insbesondere Gewindestangen und Verbinder, Grundplatten, Dübel, Anker und Betonschrauben sowie Schrauben, Muttern, Scheiben und Kleinteile.

Abstützwinkel	Anschluss	Material / Oberfläche	Bauart	Einsatzlogik
Abstützwinkel 1/2"	1/2" Muffe	verzinkt	90°-Winkelplatte	kompakte Kanalabstützung
Abstützwinkel 3/4"	3/4" Muffe	verzinkt	90°-Winkelplatte	kräftigere Abstützung
Abstützwinkel 1/2" V2A	1/2" Muffe	Edelstahl V2A	90°-Winkelplatte	feuchtere oder korrosionsbeanspruchtere Umgebung

Bodenplatten mit Muffe und Dämmung sind sinnvoll, wenn ein definierter Befestigungspunkt auf Boden oder tragfähiger Fläche benötigt wird. Die integrierte Dämmung unterstützt die Entkopplung gegen Körperschall und Vibrationen. Sie ersetzt keine tragfähige Verschraubung, verbessert aber die mechanische und akustische Trennung zwischen Abstützung und Baukörper.

Bodenplatte	Anschluss	Material / Oberfläche	Ausführung	Einsatzlogik
Bodenplatte 1/2"	1/2" Muffe	verzinkt	mit Dämmung	entkoppelter Standard-Befestigungspunkt
Bodenplatte 3/4"	3/4" Muffe	verzinkt	mit Dämmung	kräftigere entkoppelte Abstützung
Bodenplatte 1/2" V2A	1/2" Muffe	Edelstahl V2A	mit Dämmung	entkoppelte Abstützung bei höherer Korrosionsanforderung

Typische Einsatzbereiche

Typische Einsatzbereiche sind Kanalabstützungen in Technikräumen, Werkstätten, Gewerbe- und Industriebauten, Installationszonen, Schächten, Montageebenen, Schienenkonstruktionen und tragfähigen Unterkonstruktionen. Die Bauteile unterstützen Kanaltrassen, Abstützpunkte, Konsolenaufbauten und Gewindeanschlüsse dort, wo eine saubere mechanische Lastführung erforderlich ist.

Abstützwinkel eignen sich besonders für seitliche, winklige oder aufgesetzte Befestigungspunkte, bei denen die Last über eine Winkelplatte geführt wird. Bodenplatten sind sinnvoll, wenn ein definierter Aufstandspunkt auf Boden, Fundament, Stahlplatte oder anderer tragfähiger Fläche benötigt wird.

Gedämmte Bodenplatten sind besonders relevant, wenn Kanäle, Ventilatoren, Maschinen oder angrenzende Komponenten Schwingungen erzeugen und Körperschall nicht direkt in den Baukörper eingeleitet werden soll. V2A-Ausführungen sind für feuchtere oder korrosionsbeanspruchtere Bereiche zu prüfen.

Auswahl und Auslegung

Die Auswahl beginnt mit der Einbausituation. Wird die Abstützung seitlich, winklig oder an einer Unterkonstruktion befestigt, ist ein Abstützwinkel naheliegend. Wird ein definierter Aufstandspunkt auf einer Fläche benötigt, ist eine Bodenplatte mit Muffe die passendere Lösung.

Die Anschlussgrösse muss zum restlichen Montageaufbau passen. 1/2" eignet sich für kompaktere Abstützungen und viele Standardaufgaben. 3/4" ist sinnvoll, wenn die Abstützung kräftiger ausgelegt werden soll oder wenn vorhandene Gewindekomponenten bereits auf 3/4" basieren.

Verzinkte Ausführungen sind für viele trockene Innenbereiche und typische Technikräume geeignet. V2A ist zu prüfen, wenn Feuchtigkeit, Kondensat, Reinigung, erhöhte Korrosionsanforderungen oder eine längerfristig robustere Materialausführung relevant sind.

Bei gedämmten Bodenplatten ist zusätzlich die Schwingungs- und Körperschallübertragung zu berücksichtigen. Die Dämmung sollte dort eingesetzt werden, wo tatsächlich eine Entkopplung gewünscht ist. Für die Tragfähigkeit bleiben Untergrund, Befestigungsmittel, Schrauben, Muttern, Scheiben und Gewindekomponenten entscheidend.

Montage, Integration und Praxis

Abstützwinkel und Bodenplatten sollten auf tragfähigem Untergrund montiert werden. Vor der Montage sind Last, Einbaulage, Untergrund, Randabstände, Befestigungsmittel, Schraubzugang und mögliche Schwingungsübertragung zu prüfen. Die Verschraubung muss zur realen Belastung passen.

Abstützwinkel sollten spannungsfrei ausgerichtet werden, damit Kräfte ohne Verkanten in Wand, Schiene, Konsole oder Unterkonstruktion eingeleitet werden. Ein schief montierter Winkel kann Querkräfte erzeugen und die angeschlossenen Gewinde- oder Abstützelemente unnötig belasten.

Bodenplatten sollten plan aufliegen und satt verschraubt werden. Bei gedämmten Ausführungen darf die Dämmung nicht beschädigt oder übermässig gequetscht werden, da sonst die entkoppelnde Wirkung reduziert wird. Die Abstützung über die Muffe sollte so eingestellt werden, dass die Last möglichst gerade in die Platte läuft.

Nach der Montage sollten Plattensitz, Verschraubung, Gewindeanschluss, Dämmung, Lastführung, Konterung, Untergrund, Korrosionsschutz und Zugänglichkeit kontrolliert werden. Bei schwingungsnahen Anlagenbereichen oder nach Umbauten sind regelmässige Sichtprüfungen sinnvoll.

Beratung zu Winkeln und Kanalabstützungen

Winkel und Bodenplatten für Kanalabstützungen sollten nicht nur nach 1/2" oder 3/4" gewählt werden. Entscheidend ist, wie Bauart, Untergrund, Last, Schwingung, Material, Korrosionsumgebung und die restliche Gewindelogik im realen Aufbau zusammenpassen.

Für eine technische Anfrage sind Kanalgrösse, Gewicht, Montageort, Untergrund, gewünschter Anschluss, Abstützabstand, Einbaulage, mögliche Schwingungen, Feuchte- oder Korrosionsbelastung sowie Fotos oder Skizzen der Einbausituation hilfreich.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Winkeln und Kanalabstützungen

Wofür werden Abstützwinkel bei Kanalabstützungen eingesetzt?

Abstützwinkel werden eingesetzt, um Kanalabstützungen, Konsolen oder Unterkonstruktionen über eine 90°-Winkelplatte stabil zu verschrauben und Lasten kontrolliert in Wand, Schiene, Boden oder Tragstruktur einzuleiten.

Wofür werden Bodenplatten mit Muffe eingesetzt?

Bodenplatten mit Muffe werden als definierte Befestigungspunkte auf Boden oder tragfähigen Flächen eingesetzt. Über die Muffe können passende Gewinde- oder Abstützelemente angeschlossen werden.

Welche Ausführungen sind verfügbar?

Verfügbar sind Abstützwinkel mit 1/2"- und 3/4"-Muffe in verzinkter Ausführung, ein Abstützwinkel 1/2" aus Edelstahl V2A sowie Bodenplatten mit 1/2"- oder 3/4"-Muffe und Dämmung.

Wann ist ein Abstützwinkel sinnvoller als eine Bodenplatte?

Ein Abstützwinkel ist sinnvoller, wenn die Last seitlich, winklig oder über eine Unterkonstruktion geführt werden soll. Eine Bodenplatte ist sinnvoller, wenn ein definierter Aufstandspunkt auf einer tragfähigen Fläche benötigt wird.

Wann ist eine Bodenplatte mit Dämmung sinnvoll?

Eine Bodenplatte mit Dämmung ist sinnvoll, wenn ein Befestigungspunkt auf einer Fläche benötigt wird und gleichzeitig Körperschall oder Vibrationen nicht direkt in den Baukörper übertragen werden sollen.

Was bringt die integrierte Dämmung?

Die integrierte Dämmung wirkt entkoppelnd und reduziert die direkte Übertragung von Körperschall und Vibrationen in den Baukörper. Sie ersetzt jedoch keine tragfähige Verschraubung.

Darf die Dämmung vollständig gequetscht werden?

Nein. Die Dämmung sollte nicht beschädigt oder übermässig gequetscht werden, weil dadurch die entkoppelnde Wirkung reduziert und die Auflage mechanisch ungünstig belastet werden kann.

Wann ist 1/2" passend?

1/2" ist passend für kompaktere Kanalabstützungen und viele Standardaufgaben, bei denen die restlichen Gewinde- oder Abstützkomponenten ebenfalls auf 1/2" ausgelegt sind.

Wann ist 3/4" passend?

3/4" ist passend, wenn die Abstützung kräftiger ausgelegt werden soll oder wenn der restliche Montageaufbau bereits mit 3/4"-Komponenten arbeitet.

Wann ist verzinkt ausreichend?

Verzinkt ist für viele trockene Innenbereiche, Technikräume und normale Montageumgebungen ausreichend, sofern keine dauerhafte Feuchtigkeit, Reinigungsbelastung oder korrosivere Umgebung vorliegt.

Wann ist Edelstahl V2A sinnvoll?

Edelstahl V2A ist sinnvoll, wenn Feuchtigkeit, Kondensat, Reinigung oder erhöhte Korrosionsanforderungen zu erwarten sind. Auch die restlichen Befestigungsteile sollten dann passend gewählt werden.

Welche Befestigungsmittel werden zusätzlich benötigt?

Je nach Untergrund werden passende Schrauben, Dübel, Anker, Betonschrauben, Unterlagsscheiben, Muttern, Gewindestangen oder weitere Abstützelemente benötigt.

Was ist bei Beton als Untergrund wichtig?

Bei Beton sind geeignete Betonschrauben oder Anker, ausreichende Randabstände, passende Bohrtiefe, Lastfall und die Tragfähigkeit des Untergrunds zu prüfen.

Was ist bei Stahlbau als Untergrund wichtig?

Bei Stahlbau sind Schraubverbindungen, Klemmstellen, Materialkombination, Kontaktkorrosion, Zugänglichkeit und die lokale Tragfähigkeit der Stahlkonstruktion zu prüfen.

Warum ist spannungsfreie Montage wichtig?

Spannungsfreie Montage verhindert Querkräfte, Verkanten und ungewollte Lasten auf Kanalverbindungen oder Abstützelementen. Dadurch bleibt die Konstruktion stabiler und servicefreundlicher.

Warum darf die Last nicht über Kanalverbindungen abgetragen werden?

Kanalverbindungen sind nicht als tragende Hauptabstützung gedacht. Wenn Lasten über Verbindungen abgetragen werden, können Verspannung, Undichtheit, Geräusche oder erhöhter Wartungsaufwand entstehen.

Was ist bei Schwingungen wichtig?

Bei Schwingungen sind entkoppelte Befestigungspunkte, geeignete Abstützabstände, spannungsfreie Ausrichtung und regelmässige Sichtprüfung wichtig. Gedämmte Bodenplatten können Körperschallübertragung reduzieren.

Können Abstützwinkel und Bodenplatten nachträglich montiert werden?

Ja, sie können häufig nachträglich montiert werden, wenn der Untergrund tragfähig ist, genügend Schraubzugang besteht und die Abstützung spannungsfrei in die bestehende Konstruktion eingebunden werden kann.

Was sollte nach der Montage kontrolliert werden?

Nach der Montage sollten Plattensitz, Verschraubung, Gewindeanschluss, Dämmung, Lastführung, Konterung, Untergrund, Korrosionsschutz und Zugänglichkeit kontrolliert werden.

Welche Angaben helfen bei einer technischen Anfrage?

Hilfreich sind Kanalgrösse, Gewicht, Montageort, Untergrund, gewünschter Anschluss, Abstützabstand, Einbaulage, mögliche Schwingungen, Feuchte- oder Korrosionsbelastung sowie Fotos oder Skizzen der Einbausituation.
