Absauganlagen für Industrie und Handwerk
Absauganlagen erfassen Staub, Rauch, Späne, Dämpfe und andere luftgetragene Emissionen direkt am Prozess oder im Arbeitsbereich. Das Sortiment umfasst Absaugwände, Absaugtische, mobile und stationäre Absauganlagen, Filterkomponenten sowie Zubehör für saubere, wartungsfreundliche und technisch passende Absauglösungen.
Absauganlagen bilden das technische Zentrum vieler Arbeitsplätze in Industrie, Werkstatt, Produktion und Instandhaltung. Sie erfassen belastete Luft möglichst nahe an der Entstehungsquelle, führen sie kontrolliert durch das System und trennen Staub, Rauch, Späne oder andere Bestandteile je nach Anwendung über geeignete Filter- oder Abscheidestufen ab. Entscheidend ist dabei nicht nur das einzelne Gerät, sondern das Zusammenspiel aus Erfassung, Luftmenge, Druckverlust, Filtertechnik, Ventilator, Rohrführung, Wartung und Bedienbarkeit.
Systemüberblick und Funktion
Eine Absauganlage muss zur Emissionsquelle, zum Medium und zum Arbeitsprozess passen. Offene Arbeitsplätze benötigen andere Erfassungskonzepte als Maschinenanschlüsse, mobile Einzelplätze oder fest installierte Zentralsysteme. Für eine stabile Funktion sind Volumenstrom, Strömungsgeschwindigkeit, Filterfläche, Differenzdruck, Anschlussquerschnitt, Reinigungszugang und Betriebsdauer gemeinsam zu betrachten.
Emissionen früh aufnehmen
Die Wirksamkeit beginnt an der Quelle. Je näher Staub, Rauch, Späne oder Dämpfe erfasst werden, desto weniger belastete Luft verteilt sich im Arbeitsbereich.
Medium und Filter abstimmen
Filter, Filterschläuche und Ersatzfilter müssen zu Staubart, Partikelgrösse, Feuchte, Temperatur, Betriebsdauer und Reinigungsaufwand passen.
Gesamtsystem sauber planen
Erfassung, Rohrsystem, Ventilator, Filter, Zubehör und Wartungszugang müssen zusammenpassen, damit die Anlage im Alltag stabil und effizient arbeitet.
Bauarten und verfügbare Systembereiche

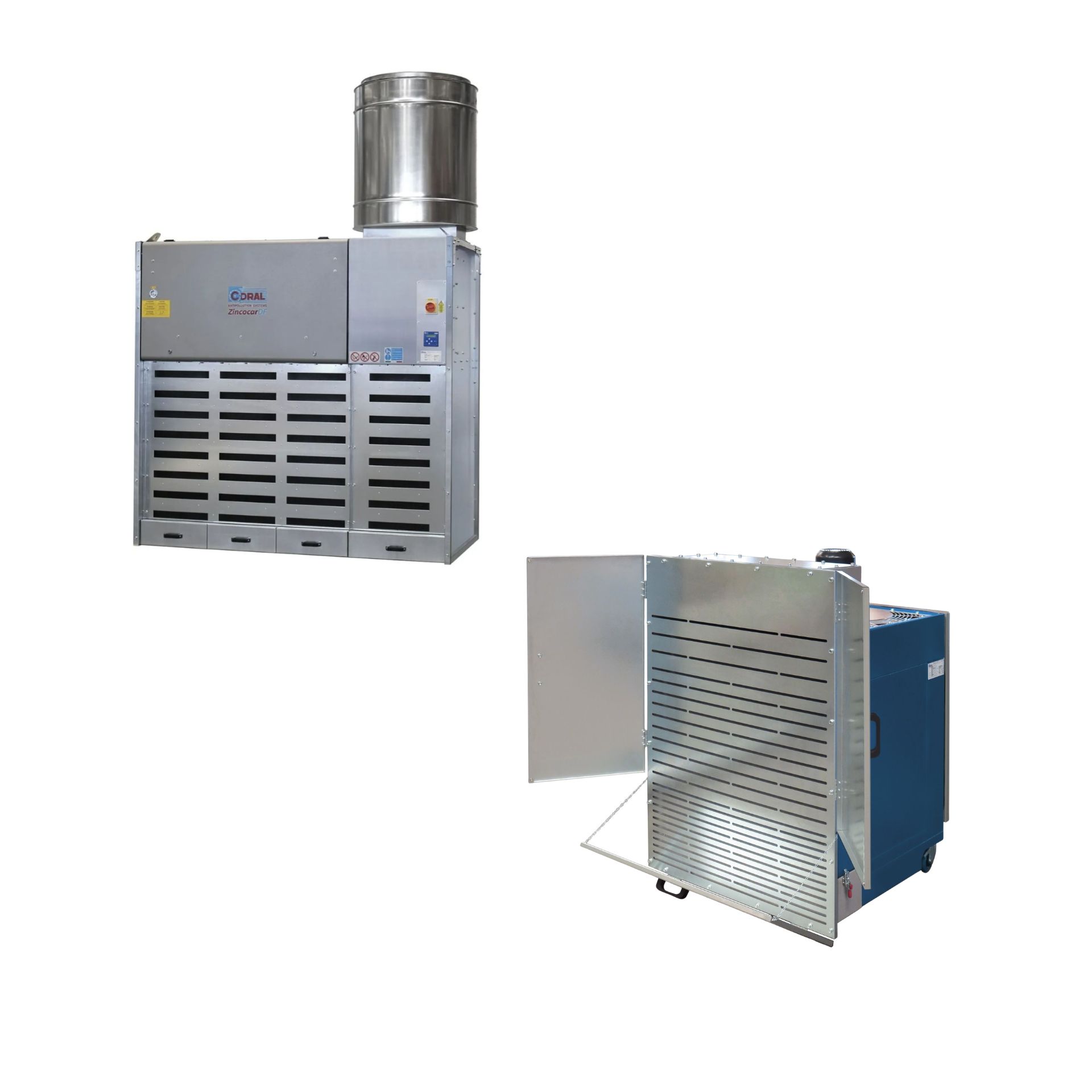

Absaugwände eignen sich für offene Arbeitsbereiche, bei denen Emissionen in Richtung einer rückseitigen Erfassungsfläche geführt werden. Sie sind besonders interessant, wenn Werkstücke frei gehandhabt werden und eine punktuelle Haube den Prozess zu stark einschränken würde.

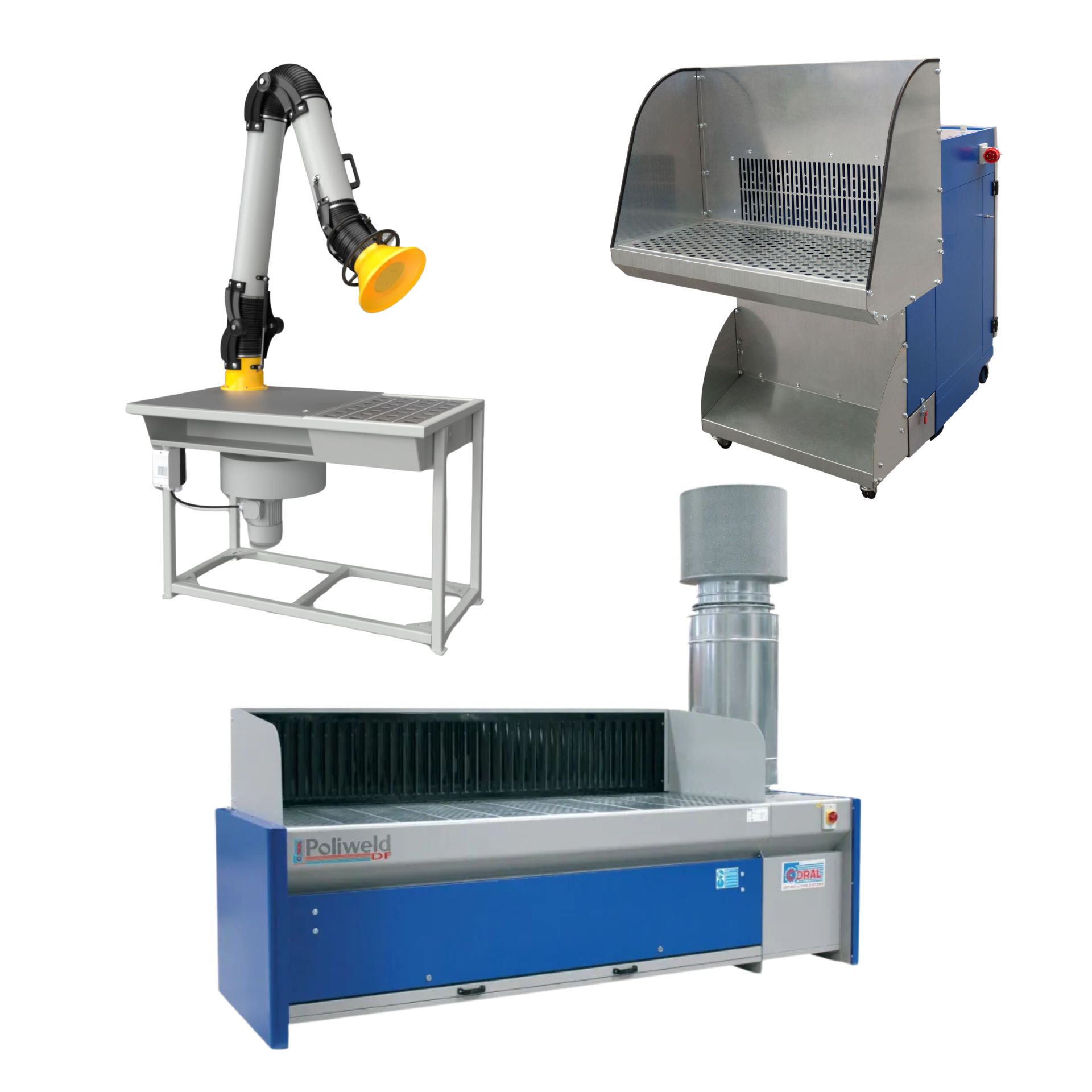

Absaugtische kombinieren Arbeitsfläche und Erfassung in einer Einheit. Sie sind sinnvoll, wenn direkt am Tisch geschliffen, bearbeitet, entgratet, gereinigt oder manuell gearbeitet wird und die Erfassung möglichst unmittelbar am Werkstück erfolgen soll.

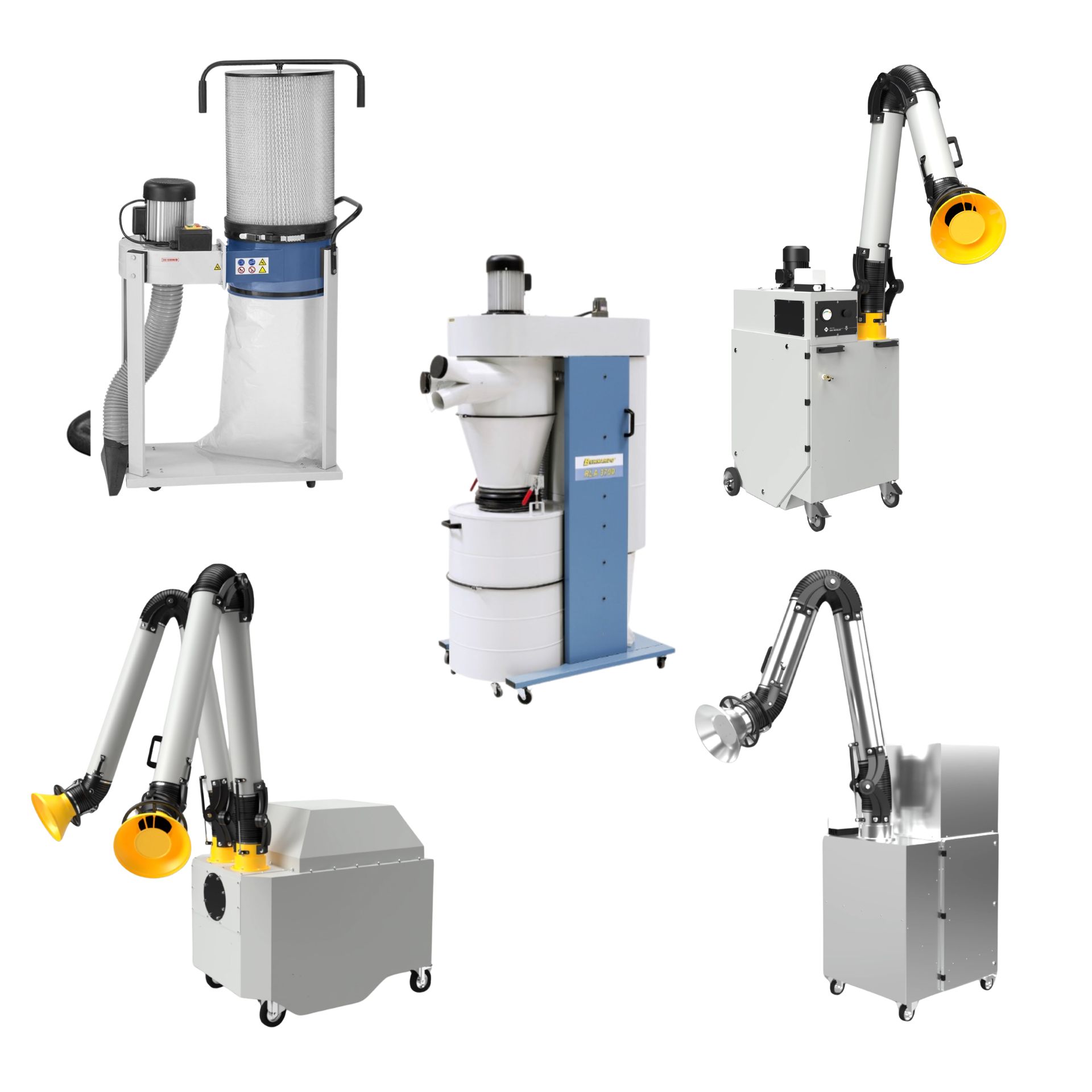

Mobile Absauganlagen sind für flexible Einsatzorte, wechselnde Arbeitsplätze und einzelne Erfassungspunkte ausgelegt. Sie sind besonders dann interessant, wenn keine feste Infrastruktur vorhanden ist oder eine Absauglösung kurzfristig an mehreren Orten genutzt werden muss.

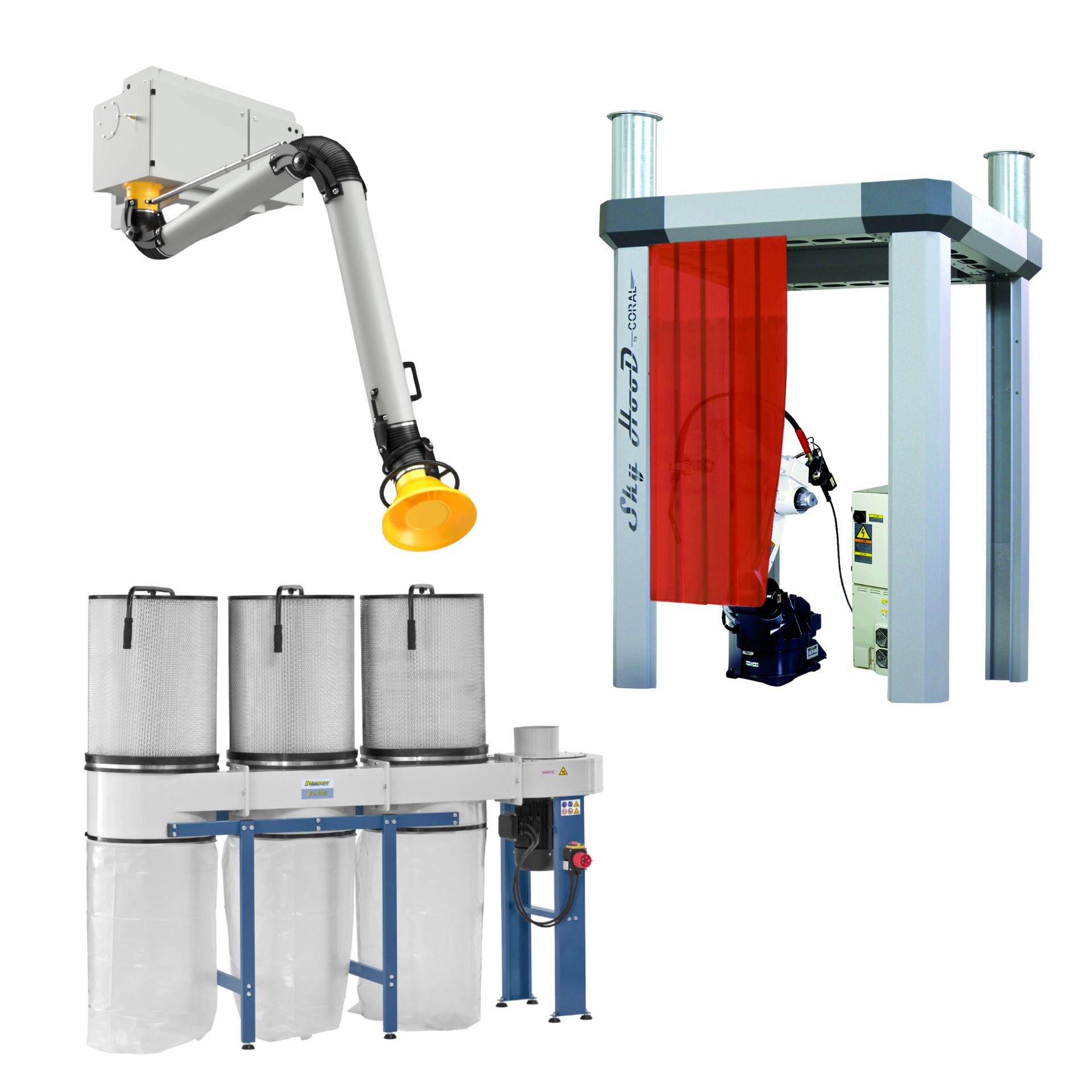

Stationäre Absauganlagen sind für dauerhaft installierte Prozesse vorgesehen. Sie eignen sich für einzelne feste Arbeitsplätze, mehrere Erfassungspunkte oder zentrale Anlagenkonzepte mit definierter Luftführung, Filtertechnik und Wartungslogik.
Filterschläuche, Filter und Ersatzfilter sowie Zubehör und Erweiterungen sind zentrale Bestandteile für Abscheideleistung, Differenzdruck, Standzeit, Wartung und Anpassung bestehender Systeme.
Typische Einsatzbereiche
Absauganlagen werden überall dort eingesetzt, wo bei Bearbeitung, Fertigung, Reinigung, Reparatur oder Handarbeit luftgetragene Emissionen entstehen. Dazu gehören Schleifarbeiten, Schweissanwendungen, Entgraten, Polieren, Umfüllen, Verpacken, Werkbankarbeiten, Maschinenanschlüsse und technische Arbeitsplätze mit Staub-, Rauch-, Späne- oder Dampfbelastung.
In der Metallbearbeitung stehen häufig Schweissrauch, Schleifstaub, Funkenflug, Partikel und Bedienzugang im Vordergrund. In der Holzbearbeitung sind Späne, Staubmenge, Rohrgeschwindigkeit, Abscheidung und Brandschutzaspekte besonders wichtig. Bei technischen Arbeitsplätzen zählen häufig Flexibilität, Filterzugang, Lärmsituation und ergonomische Erfassung.
Für Prozesse mit Feuchte, klebenden Bestandteilen, hohen Temperaturen, ölhaltigen Aerosolen, aggressiven Dämpfen oder explosionsfähigen Atmosphären reicht eine pauschale Anlagenwahl nicht aus. In solchen Fällen müssen Medium, Materialbeständigkeit, Filteraufbau, Luftmenge, Sicherheitskonzept und Wartung projektspezifisch geprüft werden.
Auswahl und Auslegung
Die Auswahl beginnt mit dem Medium und dem Entstehungsprozess. Relevant sind Staubmenge, Partikelgrösse, Rauch- oder Dampfverhalten, Temperatur, Feuchte, Abrieb, chemische Belastung, Gleichzeitigkeit der Erfassungspunkte, gewünschte Erfassungsqualität und Betriebsdauer. Daraus ergeben sich Anforderungen an Erfassung, Volumenstrom, Filterfläche, Differenzdruck und Bauart der Anlage.
Danach wird entschieden, ob eine Absaugwand, ein Absaugtisch, eine mobile Einheit oder eine stationäre Anlage die richtige Grundlösung ist. Eine mobile Anlage bietet Flexibilität, ersetzt aber keine zentral sauber ausgelegte Infrastruktur. Eine stationäre Anlage ist nur dann überzeugend, wenn Rohrnetz, Luftmenge, Erfassungspunkte, Filtertechnik, Ventilator und Wartungskonzept sauber aufeinander abgestimmt sind.
Auch angrenzende Komponenten müssen früh berücksichtigt werden. Passende Absaugarme, ein geeignetes Rohrsystem verzinkt, robuste Absaugschläuche, passende Ventilatoren und geeignete Abscheide- oder Filterkomponenten beeinflussen die tatsächliche Leistung der Absauganlage direkt.
Montage, Integration und Praxis
Für eine wirksame Anlage muss die Erfassung so positioniert werden, dass Emissionen aufgenommen werden, bevor sie sich im Raum verteilen. Zu grosse Abstände, ungünstige Haubenpositionen, Querströmungen, zu kleine Querschnitte, lange flexible Schlauchstücke oder viele enge Bögen reduzieren die reale Erfassungsleistung deutlich.
Ebenso wichtig ist die Wartungszugänglichkeit. Filterwechsel, Differenzdruckkontrolle, Reinigung, Staubaustrag, Sichtprüfung von Dichtungen, Kontrolle von Schläuchen und Überprüfung mechanischer Komponenten müssen im Betrieb ohne unnötigen Aufwand möglich sein. Eine Anlage, die technisch funktioniert, aber schlecht gewartet werden kann, verliert langfristig an Leistung und Betriebssicherheit.
Bei Erweiterungen bestehender Anlagen sollten nicht nur einzelne Komponenten ergänzt werden. Zusätzliche Erfassungspunkte verändern Luftmenge, Druckverlust, Filterbelastung und Strömungsverteilung. Deshalb sollten Rohrnetz, Ventilatorleistung, Filterzustand, Absperrung, Gleichzeitigkeit und vorhandene Reserven vor einem Umbau geprüft werden.
Beratung zu Absauganlagen
Die passende Absauganlage ergibt sich aus Prozess, Medium, Arbeitsplatz, Luftmenge, Filteranforderung und vorhandener Infrastruktur. Für eine saubere Vorauswahl sind Angaben zu Anwendung, Emission, Anzahl Arbeitsplätze, Betriebsdauer, gewünschter Mobilität, vorhandenen Anschlüssen, Raumverhältnissen, Wartungsvorgaben und möglichen Erweiterungen entscheidend.
FAQ – Häufige Fragen zu Absauganlagen
Welche Absauganlage passt zu welchem Arbeitsplatz?
Das hängt von Medium, Arbeitsweise, Emissionsquelle, Luftmenge, Platzverhältnissen und gewünschter Flexibilität ab. Absaugwände passen zu offenen Arbeitsbereichen, Absaugtische zu Arbeiten direkt auf einer Fläche, mobile Anlagen zu wechselnden Einsatzorten und stationäre Anlagen zu dauerhaft eingerichteten Prozessen.
Wann ist eine mobile Absauganlage sinnvoll?
Eine mobile Absauganlage ist sinnvoll, wenn Arbeitsplätze wechseln, keine feste Infrastruktur vorhanden ist oder einzelne Erfassungspunkte flexibel betrieben werden sollen. Ob sie ausreicht, hängt von Medium, Luftmenge, Betriebsdauer, Filterbelastung und gewünschter Erfassungswirkung ab.
Wann ist eine stationäre Absauganlage besser?
Eine stationäre Absauganlage ist besser, wenn Prozesse dauerhaft eingerichtet sind, mehrere Erfassungspunkte zusammengeführt werden oder ein systematisch ausgelegtes Rohrnetz mit definierter Filter- und Ventilatorleistung benötigt wird.
Wann passt ein Absaugtisch besser als eine Absaugwand?
Ein Absaugtisch passt besser, wenn direkt auf einer Arbeitsfläche gearbeitet wird und die Erfassung unmittelbar am Werkstück erfolgen soll. Eine Absaugwand ist eher für offene, frontal bediente Arbeitsplätze mit rückseitiger Erfassung geeignet.
Wann ist eine Absaugwand sinnvoll?
Eine Absaugwand ist sinnvoll, wenn Emissionen an offenen Arbeitsplätzen entstehen und in Richtung einer Erfassungsfläche geführt werden können. Sie eignet sich besonders für Arbeiten mit freier Werkstückführung, bei denen eine punktuelle Haube zu wenig Bewegungsfreiheit bieten würde.
Welche Rolle spielt der Volumenstrom?
Der Volumenstrom entscheidet, ob an der Erfassung genügend Luft bewegt wird, um Staub, Rauch, Späne oder Dämpfe aufzunehmen. Er muss zur Emissionsquelle, Haubengeometrie, Leitungslänge, Filtertechnik und gewünschten Erfassungsqualität passen.
Welche Rolle spielt der Druckverlust?
Der Druckverlust bestimmt, wie viel Luftleistung an der Erfassung tatsächlich verfügbar bleibt. Rohrlänge, Bögen, Schläuche, Filter, Abscheider, Drosselstellen und Querschnitte müssen deshalb gemeinsam betrachtet werden.
Warum ist die Erfassung direkt an der Quelle so wichtig?
Je näher die Emission erfasst wird, desto weniger Luftmenge wird benötigt und desto geringer ist die Verteilung im Raum. Eine weit entfernte Erfassung muss deutlich mehr Luft bewegen und erreicht oft trotzdem eine schlechtere Wirkung.
Wie wichtig sind Filter und Filterschläuche?
Filter und Filterschläuche sind zentral für Abscheidewirkung, Differenzdruck, Standzeit und Wartungsaufwand. Sie müssen zu Medium, Partikelgrösse, Staubmenge, Feuchte, Temperatur und Betriebsdauer passen.
Wann müssen Filter ersetzt werden?
Filter sollten ersetzt werden, wenn Differenzdruck, Abscheideleistung, Beschädigungen, Verschmutzung oder Betriebsverhalten darauf hinweisen. Die Intervalle hängen stark von Medium, Staubmenge, Betriebsdauer, Reinigungssystem und Filterqualität ab.
Kann eine bestehende Absauganlage einfach erweitert werden?
Nicht ohne Prüfung. Zusätzliche Erfassungspunkte verändern Luftmenge, Druckverlust, Strömungsverteilung und Filterbelastung. Vor einer Erweiterung sollten Rohrnetz, Ventilator, Filter, Absperrung und Gleichzeitigkeit der Arbeitsplätze geprüft werden.
Wann braucht es Absaugarme zusätzlich zur Absauganlage?
Absaugarme sind sinnvoll, wenn Emissionen punktuell, flexibel und direkt an wechselnden Positionen erfasst werden sollen. Sie ergänzen mobile oder stationäre Anlagen, wenn eine feste Wand- oder Tischabsaugung den Arbeitsbereich nicht ausreichend abdeckt.
Welche Rolle spielt das Rohrsystem?
Das Rohrsystem beeinflusst Strömungsgeschwindigkeit, Druckverlust, Geräusch, Ablagerungen und Wartung. Zu kleine Querschnitte, viele enge Bögen oder undichte Verbindungen reduzieren die Leistung der gesamten Absauganlage.
Wann sind Schläuche statt fester Rohrleitungen sinnvoll?
Schläuche sind sinnvoll, wenn Beweglichkeit, Maschinenanschluss, Schwingungsentkopplung oder flexible Positionierung benötigt werden. Lange Schlauchstücke erhöhen jedoch den Druckverlust und sollten nicht unnötig als Ersatz für feste Rohrleitungen eingesetzt werden.
Ist eine Absauganlage automatisch für alle Stäube geeignet?
Nein. Staubart, Partikelgrösse, Abrieb, Feuchte, Temperatur, Klebrigkeit und mögliche Brennbarkeit beeinflussen Erfassung, Filtertechnik, Materialwahl, Reinigung und Sicherheitskonzept. Die Eignung muss anwendungsbezogen geprüft werden.
Sind Absauganlagen für Schweissrauch anders auszulegen als für Späne?
Ja. Schweissrauch, Schleifstaub und Späne unterscheiden sich in Partikelverhalten, Masse, Temperatur, Erfassungsart und Filteranforderung. Eine Anlage für Späne ist nicht automatisch für feinen Rauch geeignet und umgekehrt.
Wann muss ATEX geprüft werden?
ATEX muss geprüft werden, wenn brennbare Stäube, explosionsfähige Dämpfe oder zündfähige Atmosphären auftreten können. Entscheidend sind Medium, Konzentration, Zone, Zündquellen, Erdung, Filtertechnik, Ventilator und das vollständige Anlagenkonzept.
Welche Fehler treten bei Absauganlagen häufig auf?
Häufige Fehler sind zu kleine Querschnitte, falsche Erfassungspunkte, zu wenig Luftleistung, verschmutzte Filter, schlechte Wartungszugänglichkeit, ungeprüfte Erweiterungen, ungeeignete Schläuche und eine Auswahl nur nach Gerät statt nach Gesamtsystem.
Welche Wartung ist bei Absauganlagen wichtig?
Wichtig sind Filterkontrolle, Differenzdrucküberwachung, Reinigung, Sichtprüfung von Dichtungen, Schläuchen, Rohrverbindungen, Ventilator, Staubaustrag, Erfassungshauben und beweglichen Komponenten. Die Wartung sollte zum Medium und zur Betriebsdauer passen.
Welche Angaben sind für eine Anfrage wichtig?
Wichtig sind Anwendung, Medium, Staub- oder Rauchmenge, Temperatur, Feuchte, Anzahl Arbeitsplätze, Betriebsdauer, gewünschte Mobilität, vorhandenes Rohrsystem, Raumverhältnisse, Filteranforderung, Wartungszugang und geplante Erweiterungen.
