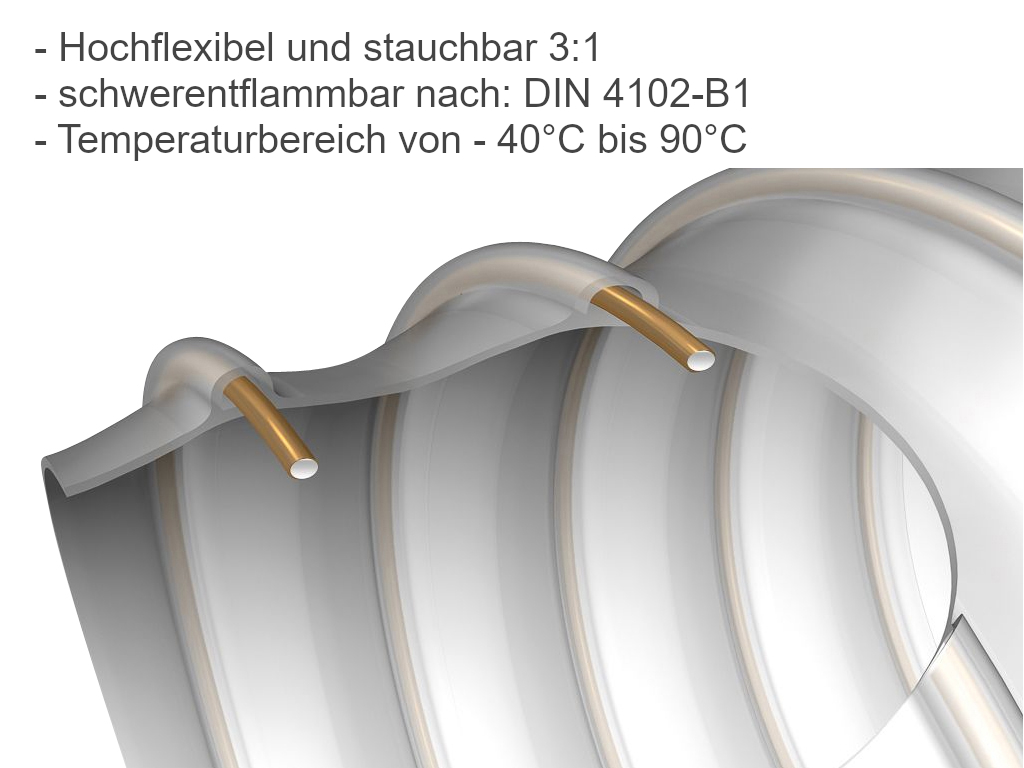

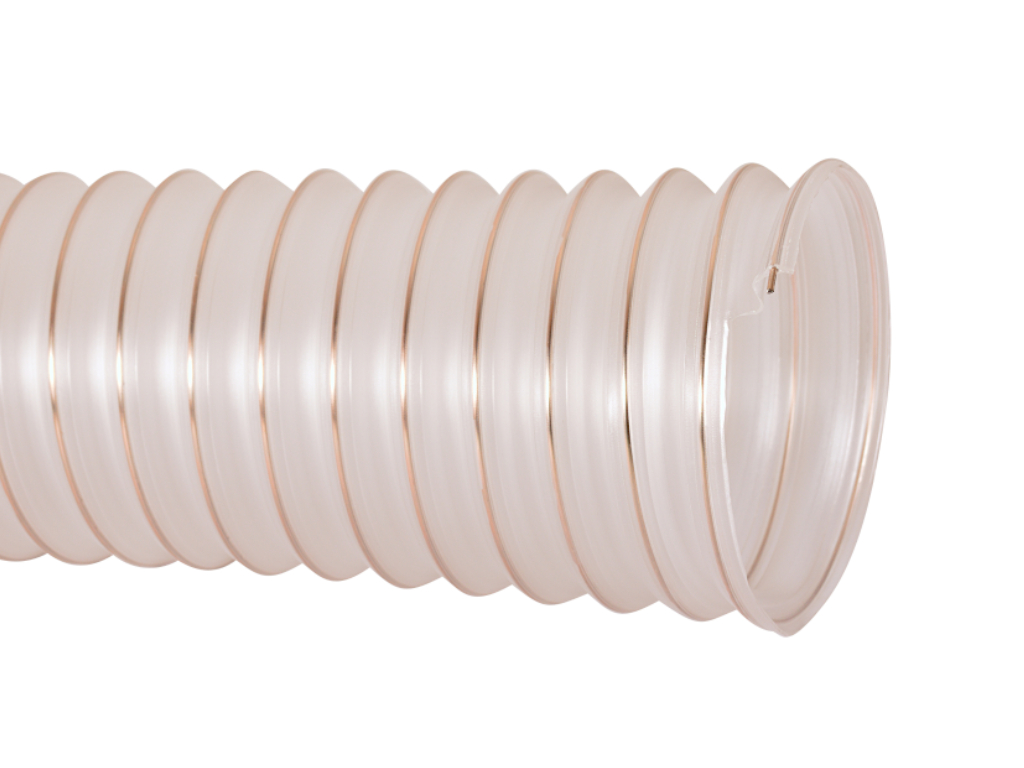

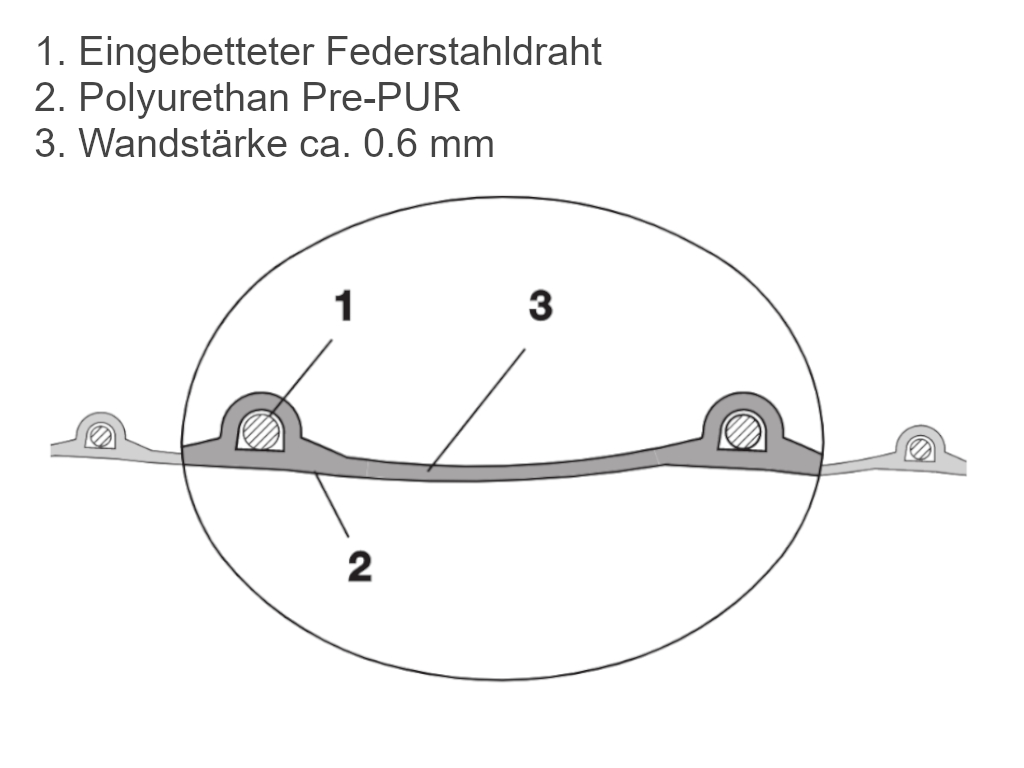

PU Absaugschlauch 50 mm x 0,6 mm Wandstärke

SHS – Schlauchschelle zur Befestigung von leichten aussen glatten Schläuchen.

SHS – Schlauchschelle zur Befestigung von leichten aussen glatten Schläuchen.

Die Brückenschelle NW050-55 ist eine hochwertige Schlauchschelle mit spezieller Brückengeometrie für eine weitgehend dichte und zugfeste Verbindung von Spiralschläuchen und glatten Schläuchen im Bereich Ø 50–55 mm. Durch den grossen Spannbereich von 45–65 mm deckt sie einen weiten Durchmesserbereich ab und eignet sich ideal für Lagerhaltung, Serviceeinsätze und den Anlagenbau. Die Schelle lässt sich leicht und schnell montieren und kann bei sachgemässer Verwendung mehrfach wiederverwendet werden. Sie ist RoHS-konform und REACH-gemäss gefertigt und damit auch für industrielle Anwendungen mit hohen Anforderungen an Material-Compliance geeignet. Die folgende Übersicht fasst die wichtigsten technischen Daten der Brückenschelle NW050-55 zusammen. Typ Brückenschelle mit spezieller Brückengeometrie Kategorie Schlauchschellen für Spiralschläuche und Industrieschläuche Nennweite NW050-55 (für Schlauch-Ø 50–55 mm) Spannbereich 45–65 mm Bandbreite 9 mm Qualität W2 (korrosionsbeständiges Schellenband, verzinkte Schraube) Material Schellenband Edelstahl 1.4301 (AISI 304) Material Schraube Stahl, verzinkt Material Gehäuse Edelstahl 1.4016 (AISI 430) Material Brücke Edelstahl 1.4301 (AISI 304) Norm In Anlehnung an DIN 3017 Kompatible Schlauchserien AIRDUC®: 341, 345, 363, 350 (AS / FOOD-AS / AS BLACK), 351, 355 (FOOD / INOX FOOD-AS / HT-PUR), 351 & 355 EC, 352 SE RAILWAY, 355 AS, 362 (FOOD / EC); PROTAPE®: 330 (FOOD / BLACK / INOX FOOD-AS), 301 AS, 310, 320, 321, 326, 327, 332, 322 EC; CP- und PROTAPE® TPE 326 MEMORY in passenden Durchmessern. Typische Einsatzbereiche der Brückenschelle NW050-55 sind die Montage von Absaug- und Förderschläuchen in Holz-, Kunststoff-, Chemie-, Lebensmittel- und Maschinenbauindustrie sowie der Einsatz in mobilen Absauganlagen und auf Baustellen. Über die spezielle Brückengeometrie wird der Schlauch sicher über der Spirale gepackt, sodass eine zugfeste und weitgehend dichte Verbindung entsteht. Bei der Montage sollte die Schelle über der Schlauchspirale positioniert und gleichmässig angezogen werden. Ein nachträgliches Nachziehen nach den ersten Betriebsstunden empfiehlt sich insbesondere bei vibrierenden Anlagen oder wechselnden Temperaturen. Der Einsatz sollte stets innerhalb des angegebenen Spannbereiches erfolgen, um Schlauch und Schelle nicht zu überlasten. Die Brückenschelle NW050-55 ist insbesondere passend für AIRDUC®- und PROTAPE®-Schläuche mit Nennweite 50–55 mm sowie für entsprechende CP- und TPE-Schläuche. Weitere Nennweiten und Ausführungen stehen für andere Schlauchdurchmesser zur Verfügung. Sie sind unsicher, ob die Brückenschelle NW050-55 zu Ihrem Schlauch passt oder welche Nennweite Sie für Ihre Anwendung benötigen? Nennen Sie uns Schlauchtyp, Innendurchmesser und Einsatzbedingungen. Wir unterstützen Sie bei der Auswahl der passenden Schelle und zeigen Alternativen, falls eine andere Nennweite oder Qualität sinnvoller ist. FAQ – Häufige Fragen Wann ist die Brückenschelle NW050-55 die richtige Wahl? Die Brückenschelle NW050-55 eignet sich, wenn Sie Schläuche mit ca. 50–55 mm Innendurchmesser sicher auf Stutzen, Rohrenden oder Kupplungen befestigen wollen und ein grosser Spannbereich von 45–65 mm benötigt wird. Sie ist ideal, wenn unterschiedliche Schlauchtypen oder leichte Toleranzschwankungen abgedeckt werden sollen. Wie wird die Brückenschelle korrekt montiert? Positionieren Sie die Schelle so, dass die Brücke über der Schlauchspirale liegt. Ziehen Sie die Schraube gleichmässig an, bis der Schlauch fest auf dem Anschluss sitzt, ohne dass die Schlauchwand übermässig eingedrückt wird. Nach den ersten Betriebsstunden sollte der Sitz kontrolliert und bei Bedarf leicht nachgezogen werden. Kann die Brückenschelle mehrfach verwendet werden? Bei fachgerechter Montage und Demontage kann die Brückenschelle mehrfach verwendet werden. Achten Sie darauf, die Schelle beim Lösen nicht zu überdehnen und vor einer erneuten Verwendung auf Beschädigungen oder starke Korrosionsspuren zu prüfen. In sicherheitskritischen Anwendungen empfiehlt sich der Einsatz neuer Schellen.

GACH – Reduktion mit Schlauchanschluss, Einfachbord für Spannschelle Der Reduktion Ø 80 mm – 50 mm verbindet deine Rohrleitung mit einem Schlauch in kleinerer Nennweite – präzise, dicht und servicefreundlich. Rohrseitig sorgt der Einfachbord 6 mm für die schnelle Klemmmontage; schlauchseitig ist der Anschluss glatt für eine sichere Schellenbefestigung. Die verzinkte Ausführung (0,75–0,90 mm) ist robust, korrosionsgeschützt und ideal für Absaug- und Förderanlagen im Innen- wie Aussenbereich. Vorteile Schnelle Montage dank Bördelprofil und Klemmtechnik Passgenaue, dichte Übergänge zwischen Rohr und Schlauch Wiederverwendbar bei Umbau oder Service Technische Daten Rohrseite: Ø 80 mm mit Einfachbord 6 mm (Spannschelle) Schlauchseite: Ø 50 mm glatt (für Schlauch mit Innen-Ø 50 mm) Material: Stahlblech verzinkt, 0,75–0,90 mm Montage & Hinweise Rohrseite mit Spannschelle verbinden, Schlauchseite mit Schlauchschelle sichern. Auf saubere, gratfreie Kontaktflächen und passende Dichtung achten. Nach Montage Dichtheit prüfen und Schellen nachziehen. Kompatibilität & Zubehör Passend zu Spannschellen & Verbindungen, Rohrsystem verzinkt sowie Reduktionen. FAQ – Häufige Fragen Wie messe ich korrekt für den Schlauchanschluss?Die Schlauchseite bezieht sich auf den Innen-Durchmesser des Schlauchs (hier 50 mm). Bitte den Schlauch-Innen-Ø prüfen. Welche Schelle verwende ich schlauchseitig?Eine passende Schlauchschelle für Ø 50 mm; auf Spannbereich und Material (z. B. Edelstahl) achten. Eignet sich der Reduktion für Aussenmontage?Ja, die verzinkte Ausführung ist witterungsbeständig; Fugen fachgerecht abdichten.

GACH – Reduktion mit Schlauchanschluss, Einfachbord für Spannschelle Der Reduktion Ø 100 mm – 50 mm erstellt einen kompakten Übergang von einer 100-mm-Rohrleitung auf einen 50-mm-Schlauch. Der Einfachbord 6 mm garantiert eine sichere Klemmverbindung auf der Rohrseite, die glatte Schlauchseite sorgt für stabilen Sitz mit Schlauchschelle. Verzinktes Stahlblech (0,75–0,90 mm) bietet hohe Lebensdauer und Aussen-Tauglichkeit. Vorteile Sehr stabile, dichte Verbindung Montagefreundlich und servicegerecht Ideal für Absaugpunkte und Maschinenanschlüsse Technische Daten Rohrseite: Ø 100 mm, Einfachbord 6 mm Schlauchseite: Ø 50 mm glatt (für Innen-Ø 50 mm) Material: Stahlblech verzinkt, 0,75–0,90 mm Montage & Hinweise Spannschelle (Rohr) & Schlauchschelle (Schlauch) korrekt dimensionieren. Kontaktflächen reinigen, Dichtung einsetzen. Dichtheitstest nachziehen. Kompatibilität & Zubehör Schellen & Verbindungen, Rohrsystem verzinkt. FAQ – Häufige Fragen Kann ich flexible PU-Schläuche verwenden?Ja, sofern der Innen-Ø 50 mm beträgt und die Schelle den passenden Spannbereich hat. Wie verhindere ich Undichtigkeiten?Mit korrekter Dichtung, sauberer Auflagefläche und richtig angezogenen Schellen. Ist ein späterer Umbau möglich?Ja, der Reduktion lässt sich dank Klemmtechnik schnell demontieren und wieder montieren.
