Absaugarm mit Drosselklappe hängend (Rohr-Ø 160mm, Reichweite 2m, Saughaube 315mm)
Produktinformationen "Absaugarm mit Drosselklappe hängend (Rohr-Ø 160mm, Reichweite 2m, Saughaube 315mm)"
Absaugarm mit Drosselklappe – hängend, Reichweite 2 m (Rohr-Ø 160 mm, Saughaube Ø 315 mm)
Selbsttragender Absaugarm zur punktgenauen Erfassung direkt an der Emissionsquelle. Glatte Stahlrohre senken Druckverlust und Geräusch, außenliegende Gelenke erlauben Justagen ohne Unterbruch des Luftstroms. Die integrierte Drosselklappe regelt die Luftmenge präzise an der Haube.
VorteileStabile, leichtgängige Positionierung mit hoher Wiederholgenauigkeit. Wartungsfreundlicher Aufbau und langlebige Mechanik für den Dauereinsatz – ideal bei mittleren bis hohen Volumenströmen.

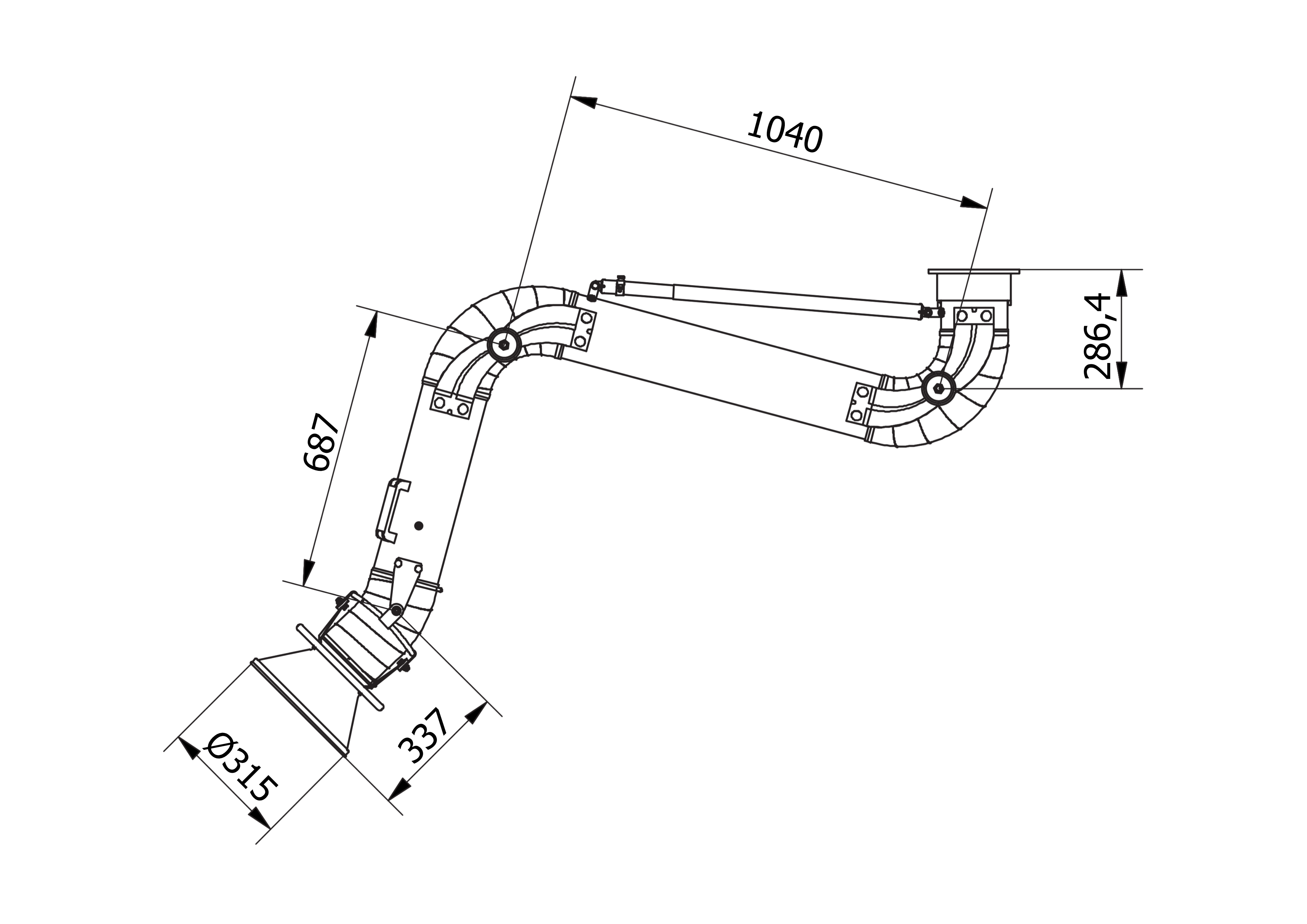

Technische Daten| Bauform | Selbsttragender Absaugarm, hängend |
| Rohr-Ø | 160 mm |
| Reichweite | 2 m |
| Saughaube | Ø 315 mm mit Rundum-Griff |
| Drosselklappe | Integriert |
| Empf. Luftvolumenstrom | 900–1400 m³/h |
| Material/Schlauch | Stahlrohre, Alu-Gelenke/Haube; PVC-Schläuche bis 80 °C |
Schweiß-, Schleif- und Handarbeitsplätze in Werkstatt, Produktion oder Labor – überall dort, wo Emissionen direkt an der Quelle erfasst werden sollen.
Montage & HinweiseHängemontage an Konsole/Decke; Anschluss an das verzinkte Rohrsystem über Rohrverbindungen. Luftmenge über die integrierte Drosselklappe feinjustieren; strömungsgünstige Leitungsführung beachten.
Kompatibilität & ZubehörZubehör u. a. Wandhalterungen WS-160/WSD-160, Anschlussflansch KROC-160; kombinierbar mit Absperrschiebern und Montagematerial.
BeratungWir unterstützen bei Dimensionierung, Leitungsführung und Auswahl des passenden Zubehörs.
FAQ – Häufige FragenIst die Drosselklappe serienmäßig?
Ja, sie ist integriert und ermöglicht die Feinregelung der Luftmenge direkt am Arm.
Welche Luftmenge passt zu Ø 160 mm?
Empfohlen sind 900–1400 m³/h – abhängig von Prozess und Leitungslängen.
Wie erfolgt der Systemanschluss?
Über Anschlussflansch KROC-160 an das Rohrnetz; die Verbindung erfolgt mit passenden Rohrverbindern.
