Standardrohrsystem
Geeignet für viele stationäre Absauganlagen mit üblichen Druckverhältnissen und passenden Stoffeigenschaften.
Vorteile sind ein breites Formteilsortiment, schnelle Montage und gute Anpassbarkeit bei Erweiterungen.
Rohrleitungen und Montage von Absauganlagen
Das Rohrleitungssystem verbindet Erfassungsstellen, Abscheider, Filter und Ventilator. Durchmesser, Leitungsführung, Bögen, Abzweigungen, Verbindungen und Befestigungen beeinflussen Druckverlust, Materialtransport, Dichtheit und Betriebssicherheit der gesamten Anlage.
Das Rohrnetz ist ein Teil der Anlagenleistung
Ein Rohrnetz transportiert nicht nur Luft. Es muss je nach Anwendung auch Staub, Späne, Granulate oder andere Stoffe zuverlässig führen. Eine ungünstige Leitungsführung kann den Druckverlust erhöhen, Ablagerungen begünstigen und die Erfassung an den angeschlossenen Maschinen verschlechtern.
Die Rohrleitung muss deshalb gemeinsam mit Luftbedarf, Ventilator, Filter und Betriebsweise geplant werden. Ein vorhandener Maschinenanschluss allein bestimmt weder den passenden Rohrdurchmesser noch die Ausführung der Hauptleitung.
Kurze und direkte Leitungsführung bevorzugen
Jede zusätzliche Leitungslänge, Richtungsänderung und Querschnittsänderung erhöht den Anlagenwiderstand. Ein klar aufgebautes Rohrnetz reduziert unnötige Verluste und erleichtert Montage, Reinigung und spätere Erweiterungen.
Die Rohrnetzplanung in fünf Schritten
1
Verbraucher erfassen
Maschinen, Anschlüsse, Luftmengen und Gleichzeitigkeit dokumentieren.
2
Leitungswege festlegen
Hauptleitung, Seitenstränge, Höhen und Aufstellorte planen.
3
Durchmesser bestimmen
Volumenstrom und notwendige Transportgeschwindigkeit abstimmen.
4
Formteile auswählen
Bögen, Abzweiger, Reduktionen, Schieber und Übergänge festlegen.
5
Montage vorbereiten
Befestigung, Dichtheit, Zugänglichkeit und Revisionsstellen planen.
Welches Rohrsystem eignet sich?
Für viele klassische Absauganwendungen wird ein verzinktes Rundrohrsystem eingesetzt. Es eignet sich für feste Installationen und lässt sich mit Bögen, Abzweigern, Reduktionen, Schiebern und weiteren Formteilen zu einem vollständigen Rohrnetz aufbauen.

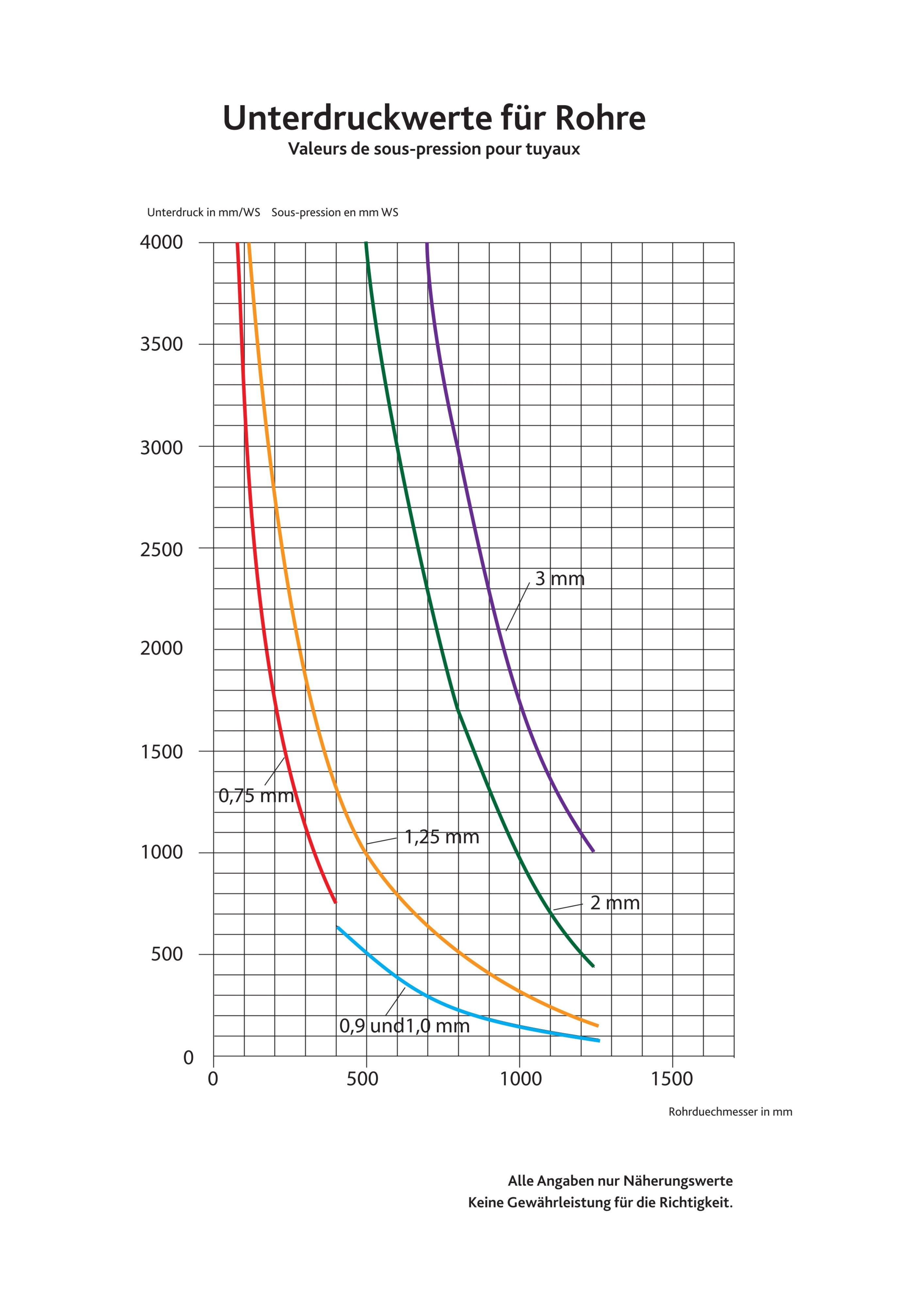

Stärker ausgeführte Rohrsysteme oder andere Werkstoffe sind dann erforderlich, wenn Unterdruck, Abrieb, mechanische Belastung, Korrosionsgefahr, Temperatur oder Stoffeigenschaften dies verlangen.
Stärker ausgeführtes Rohrsystem
Kann bei erhöhtem Unterdruck, höherer mechanischer Belastung, abrasiven Medien oder anspruchsvollen industriellen Anwendungen erforderlich sein.
Die Auswahl muss anhand der tatsächlichen Belastung erfolgen.
Edelstahl oder Sonderwerkstoffe
Können bei korrosiven Medien, besonderen Hygieneanforderungen oder spezifischen Prozessbedingungen notwendig sein.
Werkstoff und Dichtungen müssen zum Medium passen.
Hochvakuum-Rohrsystem
Hochvakuumsysteme arbeiten mit anderen Druckverhältnissen und typischerweise kleineren Leitungsquerschnitten.
Standardrohrteile dürfen nicht ungeprüft in Hochvakuumanlagen eingesetzt werden.
Rohrdurchmesser richtig wählen
Der Rohrdurchmesser muss zum Volumenstrom und zur erforderlichen Transportgeschwindigkeit passen. Ein kleinerer Ø erhöht bei gleichem Volumenstrom die Luftgeschwindigkeit und den Druckverlust. Ein grösserer Ø reduziert die Geschwindigkeit und kann Ablagerungen begünstigen.
| Ausführung | Mögliche Folge |
|---|---|
| Rohrdurchmesser zu klein | Hohe Strömungsgeschwindigkeit, erhöhter Druckverlust, mehr Geräusch und möglicherweise stärkerer Verschleiss. |
| Rohrdurchmesser zu gross | Zu geringe Transportgeschwindigkeit und erhöhtes Risiko von Materialablagerungen. |
| Abrupte Querschnittsänderung | Ungünstige Strömung, Turbulenzen und zusätzlicher Widerstand. |
| Durchmesser nur nach Maschinenstutzen | Rohrnetz wird ohne Berücksichtigung von Gesamtvolumenstrom und Leitungsführung ausgelegt. |
Hauptleitung und Seitenstränge getrennt betrachten
Der Seitenstrang richtet sich nach dem Luftbedarf des angeschlossenen Verbrauchers. Die Hauptleitung muss die Luftmengen der gleichzeitig aktiven Stränge aufnehmen und entsprechend dimensioniert werden.
Leitungsführung strömungsgünstig gestalten
Rohrleitungen sollten möglichst kurz, direkt und mit wenigen unnötigen Richtungsänderungen geführt werden. Gleichzeitig müssen Gebäude, Maschinenzugänge, Wartungsflächen und spätere Erweiterungen berücksichtigt werden.
- Hauptleitung möglichst geradlinig führen
- Unnötige Höhenwechsel vermeiden
- Bögen nicht direkt hintereinander anordnen
- Abzweigungen in Strömungsrichtung ausführen
- Flexible Schläuche nur gezielt einsetzen
- Revisions- und Reinigungsstellen vorsehen
- Maschinenzugänge frei halten
- Rohrnetz klar kennzeichnen
- Spätere Erweiterungen einplanen
- Materialfluss bei steigenden Leitungen prüfen
Waagrechte und steigende Leitungen beachten
Schwere oder grobe Materialien können sich in waagrechten Leitungen, Bögen oder ungünstig ausgeführten steigenden Strecken ablagern. Die Transportgeschwindigkeit muss für den gesamten Leitungsweg ausreichen.
Bögen und Richtungsänderungen
Bögen verändern die Strömungsrichtung und verursachen zusätzlichen Druckverlust. Gleichzeitig sind sie bei materialführenden Anlagen häufig besonders verschleissbelastet.
Grosser Bogenradius
Ein grösserer Radius ermöglicht eine ruhigere Richtungsänderung und kann Druckverlust sowie Materialanprall reduzieren.
Enger Bogen
Enge Richtungsänderungen verursachen stärkere Turbulenzen und können bei Spänen oder abrasiven Medien zu erhöhtem Verschleiss führen.
Mehrere Bögen nacheinander
Direkt aufeinanderfolgende Richtungsänderungen erzeugen ungünstige Strömungszustände und sollten nach Möglichkeit vermieden werden.
Verschleissbereiche
Bei abrasiven Stoffen trifft das Material besonders an der Bogenaussenseite auf. Diese Bereiche müssen kontrolliert und bei Bedarf verstärkt ausgeführt werden.
Abzweiger und Zusammenführung von Strängen
Abzweiger verbinden Seitenstränge mit der Hauptleitung. Ihre Ausführung beeinflusst Luftverteilung, Druckverlust und Materialtransport. Eine strömungsgünstige Einbindung erfolgt in Richtung des Hauptluftstroms.
| Ausführung | Typische Anwendung | Planungshinweis |
|---|---|---|
| Flacher Abzweigwinkel | Einbindung eines Seitenstrangs in die Hauptleitung | Unterstützt eine strömungsgünstige Zusammenführung. |
| Steiler Abzweigwinkel | Kompakte Einbausituation | Kann höheren Widerstand und stärkere Umlenkung verursachen. |
| Hosenstück | Symmetrische oder annähernd symmetrische Aufteilung | Luftverteilung und Durchmesser beider Stränge prüfen. |
| Kreuzstück | Verbindung mehrerer Stränge an einem Punkt | Nur einsetzen, wenn Luft- und Materialführung technisch sinnvoll beurteilt wurden. |
Abzweiger nicht gegen die Strömung montieren
Ein falsch ausgerichteter Abzweiger kann Materialanprall, Turbulenzen und zusätzlichen Widerstand verursachen. Die Einbaurichtung muss der tatsächlichen Strömungsrichtung entsprechen.
Reduktionen und Querschnittsänderungen
Reduktionen verbinden unterschiedliche Rohrdurchmesser. Die Querschnittsänderung sollte gleichmässig erfolgen, damit die Strömung möglichst kontrolliert beschleunigt oder verzögert wird.
Konzentrische Reduktion
Der kleinere Anschluss liegt mittig zur grösseren Rohrleitung. Diese Ausführung eignet sich für viele vertikale oder frei geführte Leitungen.
Exzentrische Reduktion
Eine Rohrseite bleibt fluchtend. Dies kann bei waagrechten Leitungen oder eingeschränkten Platzverhältnissen vorteilhaft sein.
Keine willkürliche Querschnittsvergrösserung
Eine Vergrösserung des Rohrdurchmessers reduziert die Luftgeschwindigkeit. Bei materialführenden Leitungen muss geprüft werden, ob der Stoff danach weiterhin zuverlässig transportiert wird.
Schieber und Absperrelemente
Schieber öffnen oder schliessen einzelne Stränge und ermöglichen einen bedarfsgerechten Betrieb. Sie können manuell, pneumatisch oder elektrisch betätigt werden.
Handschieber
Eignen sich für überschaubare Anlagen und gut zugängliche Anschlussstellen. Die korrekte Stellung hängt von der Bedienung ab.
Automatischer Schieber
Kann gemeinsam mit der Maschine geöffnet und geschlossen werden. Dadurch lässt sich die Anlage stärker am tatsächlichen Bedarf betreiben.
Schieber mit Dichtung
Reduziert Nebenluft bei geschlossenem Strang. Die erforderliche Dichtheit hängt von Anlage und Betriebsweise ab.
Regelklappe
Dient zur Einstellung oder Begrenzung des Luftstroms. Sie ersetzt keine vollständige hydraulische beziehungsweise strömungstechnische Abstimmung.
Schieberstellung beeinflusst den Betriebspunkt
Werden Stränge geöffnet oder geschlossen, ändert sich der Widerstand des Rohrnetzes. Bei stark wechselnder Gleichzeitigkeit muss die Ventilatorleistung entsprechend geregelt oder begrenzt werden.
Flexible Schläuche gezielt einsetzen
Flexible Schläuche werden für bewegliche Maschinen, schwingende Anschlüsse und kurze Übergänge eingesetzt. Sie sind jedoch kein gleichwertiger Ersatz für ein vollständiges starres Rohrnetz.
- Schlauchstrecke möglichst kurz halten
- Geeigneten Innendurchmesser wählen
- Biegeradius nicht unterschreiten
- Abriebfestigkeit zum Medium abstimmen
- Temperaturbeständigkeit berücksichtigen
- Elektrostatische Eigenschaften prüfen
- Schlauch nicht verdrehen oder abknicken
- Anschlüsse zuverlässig sichern
- Beschädigungen regelmässig kontrollieren
- Hängende Schlauchgewichte abstützen
| Schlaucheigenschaft | Bedeutung |
|---|---|
| Innenkontur | Eine stark strukturierte Innenfläche kann den Druckverlust gegenüber glatten Rohrleitungen erhöhen. |
| Wandstärke | Beeinflusst Flexibilität, mechanische Belastbarkeit und Verschleissverhalten. |
| Material | Muss zu Abrieb, Temperatur, Medium und Umgebung passen. |
| Spirale oder Verstärkung | Unterstützt Formstabilität, ersetzt aber keine vollständige Prüfung von Leitfähigkeit und Erdung. |
Rohrverbindungen und Dichtheit
Rohrteile müssen mechanisch sicher und ausreichend dicht verbunden werden. Undichte Stellen ziehen Nebenluft in die Anlage oder lassen bei Überdruck Stoffe austreten.
Schnell lösbare Verbindung
Erleichtert Montage, Demontage, Reinigung und Umbauten. Die Verbindung muss zur Rohrgeometrie und zum Anlagenunterdruck passen.
Flanschverbindung
Wird bei bestimmten Anlagenkomponenten, grösseren Durchmessern oder höheren mechanischen Anforderungen eingesetzt.
Dichtung
Dichtungsmaterial und Ausführung müssen zum Medium, zur Temperatur und zum erforderlichen Dichtheitsgrad passen.
Mechanische Sicherung
Verbindungen dürfen nicht allein durch Reibung oder Eigengewicht gehalten werden. Rohrteile müssen gegen Verschieben und Lösen gesichert sein.
Dichtmittel nicht unkontrolliert in den Luftstrom einbringen
Überstehende Dichtstoffe, lose Bänder oder ungeeignete Materialien können den Luftstrom stören, sich lösen oder das transportierte Medium verunreinigen.
Befestigung und mechanische Abstützung
Das Rohrnetz muss sein Eigengewicht sowie mögliche Belastungen durch Material, Schwingungen und Wartungsarbeiten sicher aufnehmen. Maschinen, Filter oder Ventilatoren dürfen nicht über die Rohrleitung abgestützt werden, sofern dies nicht ausdrücklich konstruktiv vorgesehen ist.
- Geeignete Rohrschellen verwenden
- Befestigungsabstände an Rohrgrösse anpassen
- Schwere Formteile separat abstützen
- Ventilatoren nicht am Rohrnetz aufhängen
- Flexible Übergänge bei Schwingungen vorsehen
- Gebäudestruktur und Tragfähigkeit prüfen
- Wärmeausdehnung bei Bedarf berücksichtigen
- Montagepunkte zugänglich halten
- Korrosionsschutz der Halterungen beachten
- Aussenleitungen gegen Witterung sichern
Schwingungen nicht in das Gebäude übertragen
Ventilatoren und Maschinen können Vibrationen in Rohrleitungen und Gebäudeteile einleiten. Flexible Verbindungen und geeignete Schwingungsentkopplungen können notwendig sein.
Montageablauf
Eine strukturierte Montage reduziert Anpassungsarbeiten und Montagefehler. Vor Beginn sollten Leitungsführung, Durchmesser, Anschlusspositionen und Befestigungspunkte verbindlich festgelegt sein.
1
Aufmass prüfen
Maschinen, Höhen, Wandabstände und Hindernisse kontrollieren.
2
Befestigungen setzen
Tragfähige Montagepunkte und Rohrschellen vorbereiten.
3
Hauptleitung montieren
Rohrabschnitte ausrichten, verbinden und ausreichend abstützen.
4
Seitenstränge anschliessen
Abzweiger, Schieber, Reduktionen und Maschinenanschlüsse ergänzen.
5
Kontrolle durchführen
Dichtheit, Ausrichtung, Befestigung und Funktion prüfen.
Zugänglichkeit für Reinigung und Wartung
Rohrleitungen müssen so angeordnet sein, dass relevante Komponenten kontrolliert und bei Bedarf gereinigt werden können. Besonders Bögen, Abzweiger, waagrechte Leitungen und Bereiche mit geringer Strömungsgeschwindigkeit können Ablagerungen aufweisen.
Revisionsöffnungen
Ermöglichen die Kontrolle und Reinigung schwer zugänglicher Leitungsabschnitte.
Lösbare Rohrabschnitte
Schnell lösbare Verbindungen erleichtern Demontage, Reinigung und Austausch.
Kontrollpunkte
Verschleissgefährdete Bögen und Ablagerungsbereiche sollten gezielt überprüfbar bleiben.
Sichere Zugänge
Wartungsarbeiten in der Höhe benötigen geeignete Zugangs- und Absturzschutzlösungen.
Potentialausgleich und elektrostatische Aspekte
Bei bestimmten Stoffen und Anwendungen können elektrostatische Aufladungen eine relevante Gefahr darstellen. Metallische Rohrsysteme können in ein abgestimmtes Erdungs- und Potentialausgleichskonzept einbezogen werden.
- Elektrische Verbindung der Rohrteile prüfen
- Lackierte oder isolierende Übergänge berücksichtigen
- Flexible Schläuche separat beurteilen
- Maschinen und Anlagenkomponenten einbeziehen
- Erdungsanschlüsse fachgerecht ausführen
- Potentialausgleich dokumentieren
- Wartungsbedingte Unterbrechungen vermeiden
- Explosionsschutzkonzept berücksichtigen
Metallisches Rohr allein ist kein vollständiger Nachweis
Ob ein Rohrnetz zuverlässig leitfähig verbunden und ausreichend geerdet ist, muss fachgerecht beurteilt werden. Dichtungen, Beschichtungen, Schläuche und einzelne Verbindungen können den elektrischen Kontakt unterbrechen.
Rohrleitungen im Aussenbereich
Aussenleitungen sind Witterung, Temperaturwechseln, Windlast und gegebenenfalls Kondensation ausgesetzt. Befestigung, Werkstoff, Abdichtung und Entwässerung müssen darauf abgestimmt werden.
| Einfluss | Planungsaspekt |
|---|---|
| Regen und Schnee | Eintritte verhindern und offene Ausblasstellen geeignet schützen. |
| Wind | Befestigung und Aufhängung auf äussere Lasten auslegen. |
| Temperaturwechsel | Materialbewegung, Kondensation und Dichtungen berücksichtigen. |
| Korrosion | Werkstoff und Oberflächenschutz an Umgebung und Medium anpassen. |
| Wartungszugang | Sichere Zugänge für Kontrolle, Reinigung und Reparatur vorsehen. |
Kontrolle nach der Montage
Nach Abschluss der Montage muss geprüft werden, ob das Rohrnetz mechanisch sicher, ausreichend dicht und strömungstechnisch korrekt aufgebaut ist.
- Alle Rohrverbindungen kontrollieren
- Befestigungen und Abstützungen prüfen
- Einbaurichtung von Abzweigern kontrollieren
- Schieber auf Funktion und Stellung prüfen
- Flexible Schläuche auf Knicke untersuchen
- Revisionsöffnungen sicher verschliessen
- Rohrnetz auf Nebenluft prüfen
- Strömungsrichtung kennzeichnen
- Luftmengen an relevanten Anschlüssen prüfen
- Materialtransport unter Last beobachten
- Schwingungen und Geräusche beurteilen
- Dokumentation aktualisieren
Prüfung unter realen Betriebsbedingungen
Die Anlage sollte nicht nur im Leerlauf kontrolliert werden. Für eine belastbare Beurteilung müssen typische Maschinenkombinationen, Schieberstellungen und Materialmengen berücksichtigt werden.
Häufige Fehler bei Rohrleitungen und Montage
| Fehler | Mögliche Folge |
|---|---|
| Rohrdurchmesser zu gross | Zu geringe Transportgeschwindigkeit und Ablagerungen. |
| Rohrdurchmesser zu klein | Hoher Druckverlust, Geräusch und Energiebedarf. |
| Zu viele enge Bögen | Zusätzlicher Widerstand und erhöhter Verschleiss. |
| Abzweiger falsch ausgerichtet | Turbulenzen, Materialanprall und ungünstige Luftverteilung. |
| Lange flexible Schlauchstrecken | Hoher Druckverlust und reduzierte Leistung an der Maschine. |
| Unzureichende Rohrbefestigung | Schwingungen, Verformung oder mechanisches Versagen. |
| Undichte Verbindungen | Nebenluft, Leistungsabfall oder Stoffaustritt. |
| Keine Reinigungsmöglichkeit | Ablagerungen bleiben unentdeckt und schwer zugänglich. |
| Maschinen direkt am Rohrnetz abgestützt | Unzulässige mechanische Belastung von Rohrteilen und Verbindungen. |
| Spätere Erweiterung ungeprüft angeschlossen | Luftverteilung und Leistung bestehender Anschlüsse verschlechtern sich. |
Benötigte Angaben für Rohrnetz und Montage
Für eine technische Einordnung des Rohrsystems sind möglichst genaue Angaben zur Anwendung, zum Gebäude und zu den angeschlossenen Verbrauchern erforderlich.
- Abzusaugendes Medium
- Maschinen und Anschlussdurchmesser
- Erforderliche Luftmengen
- Anzahl gleichzeitig betriebener Anschlüsse
- Grundriss und Maschinenpositionen
- Leitungslängen und Höhen
- Aufstellort von Filter und Ventilator
- Erforderliche Bögen und Abzweigungen
- Schieber- und Steuerungskonzept
- Montageuntergrund und Befestigungsmöglichkeiten
- Wartungs- und Reinigungszugänge
- Innen- oder Aussenmontage
- Korrosions- und Temperaturbelastung
- Explosions- oder ESD-Anforderungen
Passende Themen und Produkte
Sie planen ein neues Rohrnetz oder eine Erweiterung?
Senden Sie uns eine Skizze mit Maschinenstandorten, Anschlussdurchmessern, Leitungslängen und gewünschtem Aufstellort. Wir unterstützen Sie bei der Auswahl von Rohren, Bögen, Abzweigern, Reduktionen, Schiebern und Verbindungen.
Häufige Fragen zu Rohrleitungen und Montage
Wie wird der richtige Rohrdurchmesser bestimmt?
Der Rohrdurchmesser ergibt sich aus dem erforderlichen Volumenstrom und der für das Medium notwendigen Transportgeschwindigkeit. Anschlussdurchmesser, Leitungslänge, Betriebsweise und Gleichzeitigkeit müssen zusätzlich berücksichtigt werden.
Kann der Rohrdurchmesser des Maschinenanschlusses für das gesamte Rohrnetz übernommen werden?
Nein. Der Maschinenstutzen gilt zunächst nur für den jeweiligen Anschluss. Hauptleitungen müssen die Luftmengen aller gleichzeitig aktiven Seitenstränge aufnehmen und entsprechend dimensioniert werden.
Warum sollten flexible Schläuche möglichst kurz sein?
Flexible Schläuche verursachen je nach Innenkontur und Verlegung einen höheren Druckverlust als glatte Rohrleitungen. Lange Schlauchstrecken können deshalb die Luftleistung reduzieren und stärkerem Verschleiss ausgesetzt sein.
Welchen Einfluss haben Bögen auf die Absaugleistung?
Bögen erzeugen zusätzlichen Strömungswiderstand. Enge Bögen und mehrere Richtungsänderungen direkt hintereinander erhöhen den Druckverlust und können bei materialführenden Leitungen den Verschleiss verstärken.
Wie werden Abzweiger richtig eingebaut?
Abzweiger sollten in Richtung des Hauptluftstroms ausgerichtet werden. Winkel, Durchmesser und Luftverteilung müssen zum angeschlossenen Seitenstrang und zur Betriebsweise passen.
Wozu werden Schieber in einer Absauganlage eingesetzt?
Schieber öffnen oder schliessen einzelne Stränge. Dadurch kann die verfügbare Luft gezielt auf aktive Maschinen verteilt werden. Bei wechselnden Schieberstellungen muss der Ventilatorbetrieb entsprechend berücksichtigt werden.
Müssen Rohrleitungen luftdicht sein?
Rohrleitungen und Verbindungen müssen für die jeweilige Anwendung ausreichend dicht sein. Undichte Stellen ziehen Nebenluft ein, reduzieren die Leistung an den Erfassungsstellen und können bei Überdruck Stoffe austreten lassen.
Kann eine zusätzliche Maschine einfach an ein bestehendes Rohrnetz angeschlossen werden?
Nicht ohne Prüfung. Der zusätzliche Anschluss verändert Volumenstrom, Luftverteilung und Anlagenwiderstand. Ventilator, Filter, Hauptleitung und Gleichzeitigkeit müssen vor der Erweiterung beurteilt werden.
