Absaugarm mit Drosselklappe, stehend, Ø 200 mm, Reichweite 2,0 m
Produktinformationen "Absaugarm mit Drosselklappe, stehend, Ø 200 mm, Reichweite 2,0 m"
Der stehende Absaugarm mit 2 m Reichweite und Rohr-Ø 200 mm erfasst Emissionen direkt an der Entstehungsstelle. Er eignet sich für Werkstatt- und Produktionsarbeitsplätze mit höherem Luftbedarf, an denen die Befestigung an einem tragfähigen Gestell oder einer geeigneten Konsole erfolgen soll.
Die selbsttragende Konstruktion ermöglicht das Ausrichten der Saughaube Ø 350 mm im Arbeitsbereich. Glatte, pulverbeschichtete Metallrohre und aussenliegende Gelenke halten den Strömungsweg weitgehend frei. Über die serienmässig integrierte Drosselklappe lässt sich die Luftmenge am Arm regulieren.
Die Aluminiumhaube besitzt ein Luftleitblech und einen umlaufenden Griff. Flexible PVC-Schlauchsegmente verbinden die beweglichen Rohrabschnitte. Der empfohlene Luftvolumenstrom beträgt 1400–2500 m³/h; die Standardschläuche sind bis 80 °C temperaturbeständig.
2 m Reichweite
Stehende Ausführung zur festen Montage an einer geeigneten Konsole oder Tragkonstruktion.
Saughaube Ø 350 mm
Aluminiumhaube mit Luftleitblech und umlaufendem Griff zur Positionierung nahe an der Quelle.
1400–2500 m³/h
Empfohlener Luftvolumenstrom für die Auslegung der angeschlossenen Absauganlage.
Vorteile
- Rohr-Ø 200 mm für höhere Luftvolumenströme
- Stehende Montage ohne Befestigung an der Decke
- 2 m Reichweite für einzelne Arbeitsplätze und wechselnde Erfassungspunkte
- Selbsttragende Konstruktion für eine einstellbare Haubenposition
- Aussenliegende Tragmechanik und zugängliche Einstellpunkte
- Glatte Rohrsegmente ohne innenliegende Tragmechanik
- Integrierte Drosselklappe zur Luftmengenregelung
- Aluminiumhaube mit Luftleitblech und umlaufendem Griff
- Optionale grössere Haube, Beleuchtung und Sensorsteuerung
Die Trag- und Gelenkmechanik liegt ausserhalb des abgesaugten Luftstroms. Dadurch entstehen im Rohrinneren keine zusätzlichen Hindernisse durch eine innenliegende Armabstützung. Die Einstellpunkte sind von aussen zugänglich, ohne in den Luftweg eingreifen zu müssen.
Bei fachgerechter Montage und korrekt eingestellten Gelenken bleibt die Haube in der gewählten Arbeitsposition. Der umlaufende Griff erleichtert das Nachführen bei wechselnden Bearbeitungspunkten. Die zugänglichen Gelenke und separaten Schlauchsegmente unterstützen Kontrolle und Wartung.
Einsatzbereiche
Der Absaugarm ist für die Punktabsaugung von Schweissrauch, Schleif- und Polierstaub sowie Ölnebel vorgesehen. Typische Einsatzorte sind manuelle Bearbeitungsplätze, Reparaturstationen und Werkbänke mit entsprechendem Luftbedarf.
Die stehende Variante ist sinnvoll, wenn die Lasten über eine vorhandene Tragkonstruktion oder eine passende Konsole aufgenommen werden sollen. Für die Montage auf einer mobilen Einheit müssen zusätzlich deren Standsicherheit und die Belastungen beim Verstellen geprüft werden.
Der Arm wird an eine geeignete Absauganlage angeschlossen. Ventilator, Abscheidung und Filterung müssen zu den erfassten Stoffen und zum Prozess passen. Die Standardausführung ist nicht für chemisch aggressive Dämpfe und Gase vorgesehen. Anwendungen mit explosionsfähigen Medien erfordern eine gesonderte Prüfung der gesamten Ausführung.

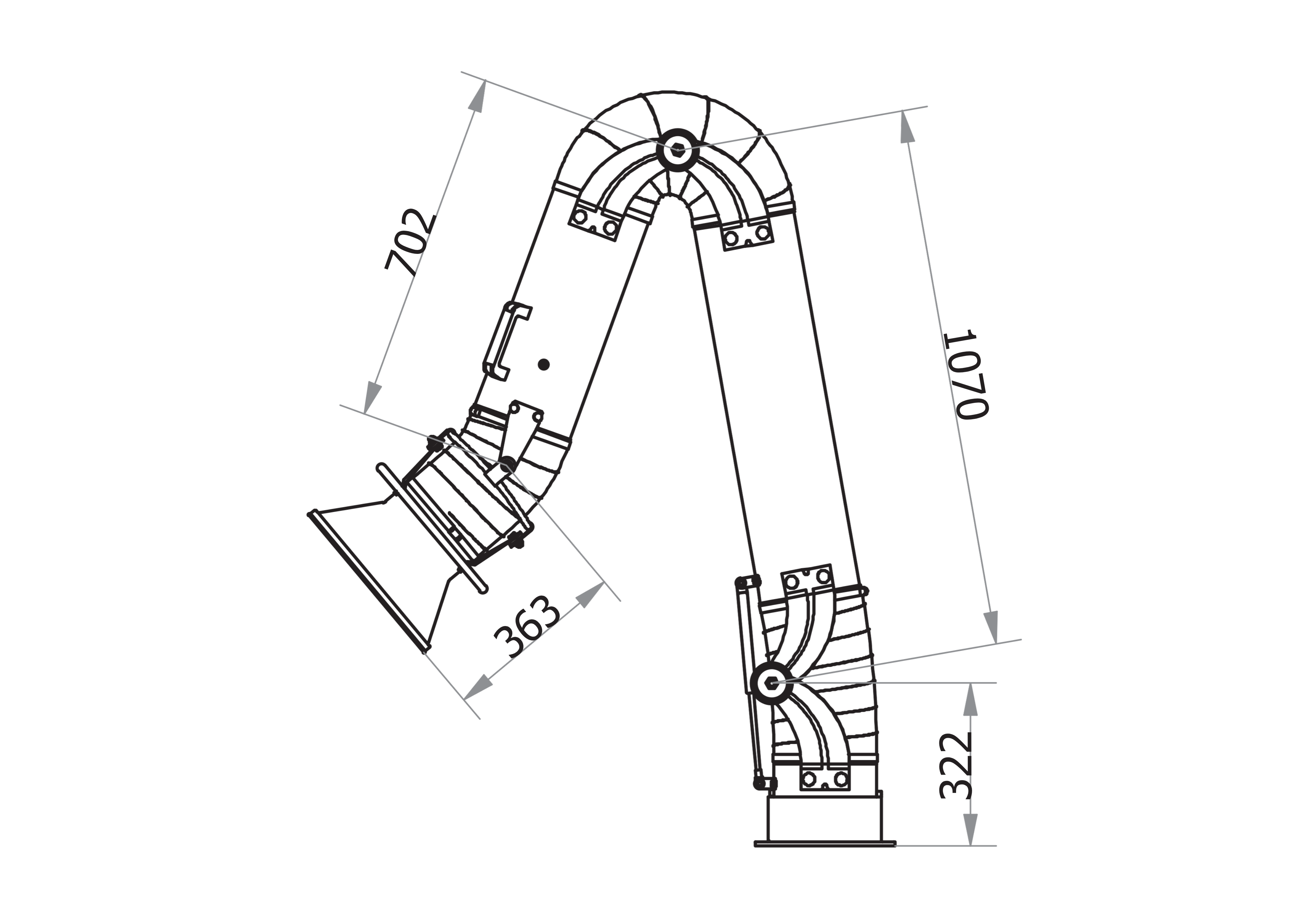

Technische Daten
| Merkmal | Ausführung |
|---|---|
| Bauform | Selbsttragender Absaugarm, stehende Montage |
| Rohr-Ø | 200 mm |
| Reichweite | 2 m |
| Saughaube | Ø 350 mm, Aluminium, mit Luftleitblech und umlaufendem Griff |
| Drosselklappe | Serienmässig integriert |
| Empfohlener Luftvolumenstrom | 1400–2500 m³/h |
| Rohrsegmente | Glatte, pulverbeschichtete Metallrohre |
| Gelenkanordnung | Aussenliegend, von aussen einstellbar |
| Haubengelenk | Aluminium |
| Montagedrehgelenk | Aluminium und Stahl |
| Flexible Schlauchsegmente | Schwarzes PVC |
| Temperaturbeständigkeit der Standardschläuche | Bis 80 °C |
| Befestigung | Fest an einer geeigneten, tragfähigen Konsole oder Tragkonstruktion |
| Anschlusszubehör | Stahl-Anschlussflansch Ø 200 mm, optional |
| Alternative Saughaube | Ø 500 mm, optional |
| Elektrische Optionen | Haubenbeleuchtung, zusätzliche Schaltfunktion und Fotosensorpaket |
| Erdungsoption | Elektrische Verbindung der metallischen Bauteile über Erdungsleitungen |
Der benötigte Volumenstrom richtet sich nach dem Erfassungsprozess. Leitungslänge, Formteile, Arm und Filter verursachen Druckverluste, die bei der Auswahl der Absauganlage zusätzlich zu berücksichtigen sind. Massgebend ist die am Arm verfügbare Luftmenge unter Betriebsbedingungen.
Auswahl und Montage
Befestigen Sie den Arm stehend an einer geeigneten Konsole oder Tragkonstruktion. Unterkonstruktion, Verankerung und Befestigungsmittel müssen die auftretenden Lasten und Hebelkräfte beim Positionieren aufnehmen können.
Planen Sie Einbauhöhe, Schwenkbereich und Parkstellung so, dass die Haube alle vorgesehenen Erfassungspunkte erreicht. Prüfen Sie mögliche Kollisionen mit Maschinen, Regalen und anderen Bauteilen. Bei einer mobilen Unterkonstruktion ist die Standsicherheit über den gesamten Bewegungsbereich zu beurteilen.
Für die Einbindung ist ein Stahl-Anschlussflansch Ø 200 mm als Zubehör vorgesehen. Der Anschluss an das verzinkte Rohrsystem erfolgt mit geeigneten Rohrverbindungen. Anschlussmasse, Flanschbild und Verbindungssystem müssen aufeinander abgestimmt sein.
Montieren Sie die Anschlussverbindung spannungsarm und verwenden Sie die zum Verbindungssystem passenden Dichtungen und Befestigungsmittel. Prüfen Sie Anschlussstellen und Schlauchübergänge vor der Inbetriebnahme auf korrekten Sitz und Undichtigkeiten.
Planen Sie kurze Leitungswege und vermeiden Sie unnötige Bögen, starke Querschnittsverengungen sowie geknickte Schlauchsegmente. Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Beachten Sie dabei Ausbreitungsrichtung und Querströmungen.
Die Reichweite von 2 m beschreibt den Arbeitsbereich des Arms und nicht die wirksame Erfassungsdistanz der Haube. Bei mehreren Absaugstellen sind die gleichzeitig benötigten Luftmengen und der Abgleich der einzelnen Stränge zu berücksichtigen. Zusätzliche Absperrschieber ermöglichen das Absperren nicht benötigter Stränge.
Reinigung und Hinweise
Kontrollieren Sie regelmässig Gelenke, Schraubverbindungen, Befestigung und Schlauchzustand. Reinigen Sie Haube, Luftleitblech und zugängliche Luftwege entsprechend der anfallenden Verschmutzung. Beschädigte oder verschlissene Schlauchsegmente sind auszutauschen.
Die Reinigungs- und Kontrollintervalle richten sich nach Prozess und Belastung. Aussenliegende Gelenke befinden sich ausserhalb des inneren Luftstroms, können aber durch die Umgebung verschmutzen und müssen ebenfalls kontrolliert werden. Undichte Schlauchsegmente oder Verbindungen können die verfügbare Luftmenge an der Haube verringern.
Die Temperaturbeständigkeit bis 80 °C bezieht sich auf die standardmässigen PVC-Schläuche. Für höhere Temperaturen sind Schlauchmaterial, Beschichtung und übrige Bauteile gemeinsam zu prüfen. Bei Funkenflug oder heissen Partikeln ist die Eignung des gesamten Absaugsystems gesondert abzuklären.
Das Betriebsgeräusch hängt unter anderem von Volumenstrom, Klappenstellung, Armstellung und angeschlossener Anlage ab. Die glatten Rohrsegmente unterstützen einen strömungsgünstigen Luftweg. Ein fester Schalldruckpegel lässt sich ohne definierte Betriebs- und Messbedingungen nicht angeben.
Die optionale Verbindung der metallischen Bauteile über Erdungsleitungen bestätigt keine Eignung für explosionsgefährdete Bereiche. Dafür ist eine Beurteilung der vollständigen Anlagen- und Produktausführung erforderlich.
Kompatibilität und Zubehör
- Passende Montagehalterung, abgestimmt auf die stehende Einbausituation
- Stahl-Anschlussflansch Ø 200 mm zur Einbindung in das Rohrnetz
- Optionale Saughaube Ø 500 mm als Alternative zur Standardhaube
- Haubenbeleuchtung mit Schalter und 8 m Kabel
- Beleuchtungspaket mit zusätzlichem Schalter für eine abgestimmte Ventilator- oder elektrische Klappensteuerung und 8 m Kabel
- Paket mit Fotosensor, Haubenbeleuchtung, Lichtschalter und 8 m Kabel
- Erdungsoption zur elektrischen Verbindung von Haube, Rohren und Montagedrehgelenk
- Geeignete Rohrverbinder und Übergänge für die vorhandene Anschlussgeometrie
- Absperrschieber zur Trennung einzelner Stränge bei mehreren Absaugstellen
- Passendes Montagematerial für Untergrund und Befestigungsstruktur
- Ersatz-Schlauchsegmente passend zur stehenden Ausführung und Reichweite
Die Auswahl der Halterung richtet sich nach der tatsächlichen Montagegeometrie. Flanschbild, Tragfähigkeit und erforderlicher Bewegungsraum sind gemeinsam zu prüfen. Beleuchtung, Schalter und Fotosensor müssen mit der Steuerung der angeschlossenen Absauganlage abgestimmt werden.
Bei einer anderen Haube sind zusätzlich Gewicht, Gelenkeinstellung und benötigte Luftmenge zu berücksichtigen. Eine grössere Haube führt bei unverändertem Volumenstrom nicht automatisch zu einer besseren Erfassung.
Für Ersatzteile und Schlauchsegmente sind die stehende Bauform, Rohr-Ø 200 mm und 2 m Reichweite anzugeben. Bauteile der hängenden und stehenden Ausführung dürfen nicht ohne Prüfung gleichgesetzt werden.
Beratung
Wir unterstützen Sie bei Trägerauswahl, Einbauhöhe, Luftmengenauslegung und Leitungsführung. Nennen Sie uns den Prozess, die erfassten Stoffe, die vorgesehenen Erfassungspunkte, die Befestigungsstruktur und die vorhandene Absauganlage.
Bei mehreren Arbeitsplätzen prüfen wir die gleichzeitig benötigten Luftmengen und die Verteilung auf die einzelnen Stränge. Eine grössere Haube, Beleuchtung oder Sensorsteuerung stimmen wir auf den Arbeitsplatz und die vorhandene Anlagentechnik ab.
FAQ – Häufige Fragen
Wann ist die stehende Variante sinnvoll?
Wenn der Arm an einem geeigneten Gestell oder einer Konsole befestigt werden soll und keine hängende Montage vorgesehen ist. Die stehende Ausführung benötigt eine feste, tragfähige Befestigung. Eine mobile Verwendung setzt eine dafür geeignete und standsichere Unterkonstruktion voraus.
Wie nahe muss die Haube an der Quelle stehen?
Positionieren Sie die Haube möglichst nahe an der Emissionsquelle, ohne den Arbeitsablauf zu behindern. Die geeignete Distanz hängt von Prozess, Ausbreitungsrichtung und Querströmungen ab. Ein pauschaler Abstand von wenigen Zentimetern ist nicht für jede Anwendung passend.
Wie werden dichte Anschlussverbindungen hergestellt?
Verwenden Sie passende Flansche, Rohrverbinder und die für das Verbindungssystem vorgesehenen Dichtungen. Montieren Sie die Verbindung spannungsarm und kontrollieren Sie Anschlussstellen sowie Schlauchübergänge auf korrekten Sitz und Undichtigkeiten.
Welcher Luftvolumenstrom ist passend?
Für diese Ausführung sind 1400–2500 m³/h empfohlen. Der Luftbedarf richtet sich nach dem Prozess und der Erfassungssituation. Die Absauganlage muss diesen Volumenstrom bei den Druckverlusten von Arm, Leitungen und Filter bereitstellen.
Welche Temperaturgrenze und Wartungshinweise gelten?
Die standardmässigen PVC-Schlauchsegmente sind bis 80 °C temperaturbeständig. Bei höheren Temperaturen, Funkenflug oder heissen Partikeln ist die Eignung des gesamten Absaugsystems zu prüfen.
Kontrollieren Sie regelmässig Gelenke, Befestigungen, Verbindungen und Schlauchzustand. Reinigen Sie Haube und Luftleitblech entsprechend der Verschmutzung und ersetzen Sie beschädigte Schlauchsegmente.
Welche Hauben- und Steuerungsoptionen gibt es?
Optional sind eine Saughaube Ø 500 mm, Haubenbeleuchtung, eine zusätzliche Schaltfunktion und ein Fotosensorpaket erhältlich. Die Beleuchtungspakete sind mit 8 m Kabel aufgeführt. Als Anschlusszubehör ist ein Stahl-Flansch Ø 200 mm vorgesehen.
