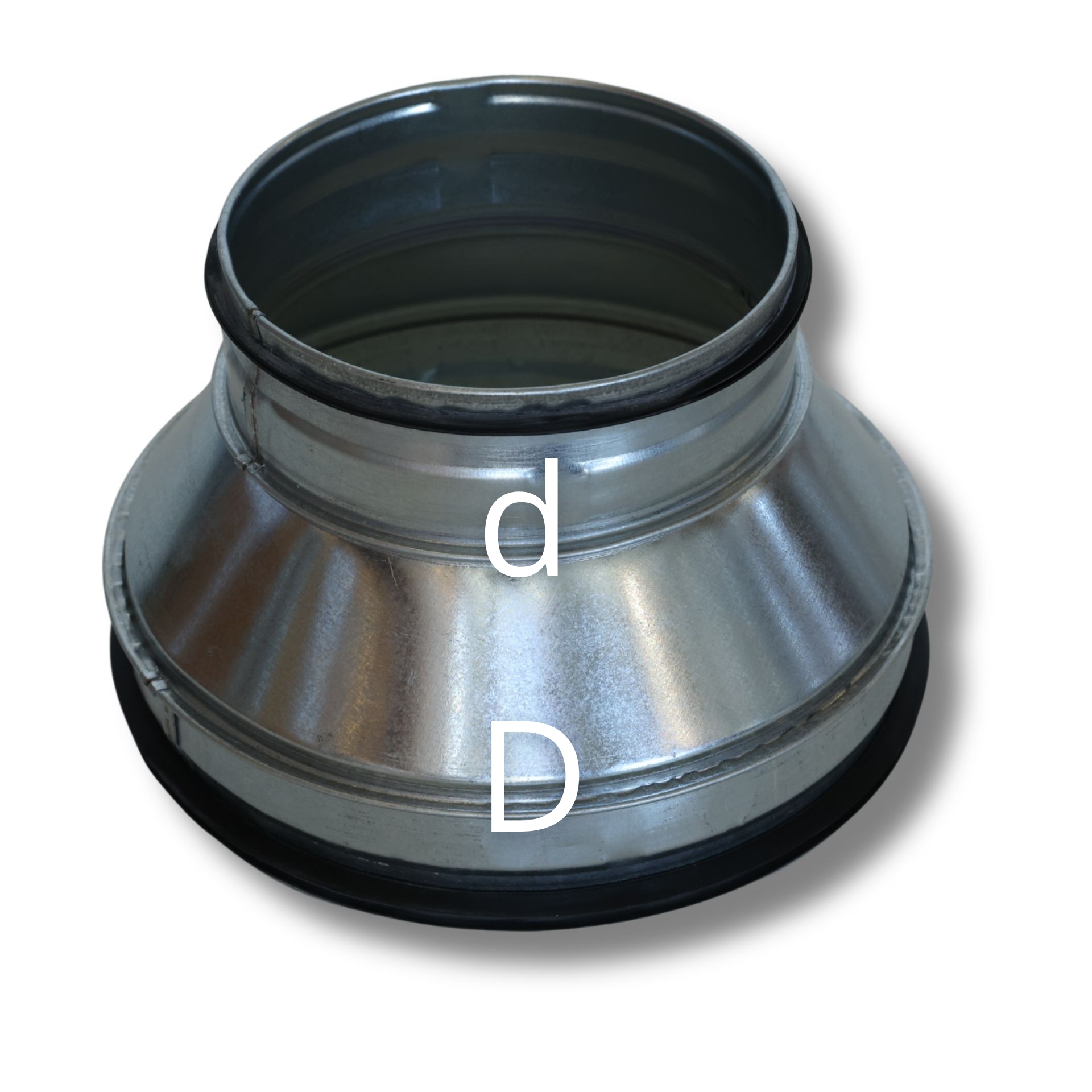

Reduktionen zentrisch für Spiralfalzrohre

Zentrische Reduktionen verbinden zwei Spiralfalzrohre mit unterschiedlichen Durchmessern auf einer gemeinsamen Mittelachse. Die grössere Anschlussdimension bildet die Grundgrösse der jeweiligen Ausführung, während der kleinere Ø passend zum benötigten Rohrübergang gewählt wird.

Reduktion verzinkt, zentrisch, D Ø100 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø100 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø100 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø100 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø100 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø100 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø100 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø100 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø100 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø100 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø100 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø100 mm, d variabel Wofür wird die zentrische Reduktion D Ø100 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø100 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

26,95 CHF*

Reduktion verzinkt, zentrisch, D Ø125 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø125 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø125 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø125 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø125 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø125 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø125 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø125 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø125 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø125 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø125 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø125 mm, d variabel Wofür wird die zentrische Reduktion D Ø125 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø125 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

28,14 CHF*

Reduktion verzinkt, zentrisch, D Ø150 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø150 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø150 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø150 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø150 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø150 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø150 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø150 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø150 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø150 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø150 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø150 mm, d variabel Wofür wird die zentrische Reduktion D Ø150 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø150 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

29,07 CHF*

Reduktion verzinkt, zentrisch, D Ø160 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø160 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø160 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø160 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø160 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø160 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø160 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø160 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø160 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø160 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø160 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø160 mm, d variabel Wofür wird die zentrische Reduktion D Ø160 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø160 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

30,27 CHF*

Reduktion verzinkt, zentrisch, D Ø180 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø180 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø180 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø180 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø180 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø180 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø180 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø180 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø180 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø180 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø180 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø180 mm, d variabel Wofür wird die zentrische Reduktion D Ø180 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø180 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

31,33 CHF*

Reduktion verzinkt, zentrisch, D Ø200 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø200 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø200 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø200 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø200 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø200 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø200 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø200 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø200 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø200 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø200 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø200 mm, d variabel Wofür wird die zentrische Reduktion D Ø200 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø200 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

34,91 CHF*

Reduktion verzinkt, zentrisch, D Ø224 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø224 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø224 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø224 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø224 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø224 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø224 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø224 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø224 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø224 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø224 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø224 mm, d variabel Wofür wird die zentrische Reduktion D Ø224 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø224 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

41,15 CHF*

Reduktion verzinkt, zentrisch, D Ø250 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø250 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø250 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø250 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø250 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø250 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø250 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø250 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø250 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø250 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø250 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø250 mm, d variabel Wofür wird die zentrische Reduktion D Ø250 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø250 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

44,87 CHF*

Reduktion verzinkt, zentrisch, D Ø280 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø280 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø280 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø280 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø280 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø280 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø280 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø280 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø280 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø280 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø280 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø280 mm, d variabel Wofür wird die zentrische Reduktion D Ø280 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø280 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

38,10 CHF*

Reduktion verzinkt, zentrisch, D Ø300 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø300 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø300 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø300 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø300 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø300 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø300 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø300 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø300 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø300 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø300 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø300 mm, d variabel Wofür wird die zentrische Reduktion D Ø300 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø300 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

42,08 CHF*

Reduktion verzinkt, zentrisch, D Ø315 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø315 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø315 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø315 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø315 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø315 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø315 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø315 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø315 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø315 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø315 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø315 mm, d variabel Wofür wird die zentrische Reduktion D Ø315 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø315 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

46,86 CHF*

Reduktion verzinkt, zentrisch, D Ø355 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø355 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø355 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø355 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø355 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø355 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø355 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø355 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø355 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø355 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø355 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø355 mm, d variabel Wofür wird die zentrische Reduktion D Ø355 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø355 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

50,58 CHF*

Reduktion verzinkt, zentrisch, D Ø400 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø400 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø400 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø400 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø400 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø400 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø400 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø400 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø400 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø400 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø400 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø400 mm, d variabel Wofür wird die zentrische Reduktion D Ø400 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø400 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

58,41 CHF*

Reduktion verzinkt, zentrisch, D Ø450 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø450 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø450 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø450 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø450 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø450 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø450 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø450 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø450 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø450 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø450 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø450 mm, d variabel Wofür wird die zentrische Reduktion D Ø450 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø450 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

71,55 CHF*

Reduktion verzinkt, zentrisch, D Ø500 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø500 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø500 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø500 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø500 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø500 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø500 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø500 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø500 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø500 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø500 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø500 mm, d variabel Wofür wird die zentrische Reduktion D Ø500 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø500 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

83,63 CHF*

Reduktion verzinkt, zentrisch, D Ø550 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø550 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø550 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø550 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø550 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø550 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø550 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø550 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø550 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø550 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø550 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø550 mm, d variabel Wofür wird die zentrische Reduktion D Ø550 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø550 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

96,38 CHF*

Reduktion verzinkt, zentrisch, D Ø560 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø560 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø560 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø560 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø560 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø560 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø560 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø560 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø560 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø560 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø560 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø560 mm, d variabel Wofür wird die zentrische Reduktion D Ø560 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø560 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

102,75 CHF*

Reduktion verzinkt, zentrisch, D Ø600 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø600 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø600 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø600 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø600 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø600 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø600 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø600 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø600 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø600 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø600 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø600 mm, d variabel Wofür wird die zentrische Reduktion D Ø600 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø600 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

110,85 CHF*

Reduktion verzinkt, zentrisch, D Ø630 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø630 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø630 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø630 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø630 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø630 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø630 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø630 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø630 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø630 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø630 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø630 mm, d variabel Wofür wird die zentrische Reduktion D Ø630 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø630 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

118,15 CHF*

Reduktion verzinkt, zentrisch, D Ø650 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø650 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø650 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø650 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø650 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø650 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø650 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø650 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø650 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø650 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø650 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø650 mm, d variabel Wofür wird die zentrische Reduktion D Ø650 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø650 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

125,32 CHF*

Reduktion verzinkt, zentrisch, D Ø700 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø700 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø700 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø700 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø700 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø700 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø700 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø700 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø700 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø700 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø700 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø700 mm, d variabel Wofür wird die zentrische Reduktion D Ø700 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø700 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

138,19 CHF*

Reduktion verzinkt, zentrisch, D Ø710 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø710 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø710 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø710 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø710 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø710 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø710 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø710 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø710 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø710 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø710 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø710 mm, d variabel Wofür wird die zentrische Reduktion D Ø710 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø710 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

141,38 CHF*

Reduktion verzinkt, zentrisch, D Ø750 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø750 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø750 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø750 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø750 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø750 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø750 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø750 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø750 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø750 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø750 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø750 mm, d variabel Wofür wird die zentrische Reduktion D Ø750 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø750 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

154,26 CHF*

Reduktion verzinkt, zentrisch, D Ø800 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø800 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø800 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø800 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø800 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø800 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø800 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø800 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø800 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø800 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø800 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø800 mm, d variabel Wofür wird die zentrische Reduktion D Ø800 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø800 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

168,73 CHF*

Reduktion verzinkt, zentrisch, D Ø850 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø850 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø850 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø850 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø850 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø850 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø850 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø850 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø850 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø850 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø850 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø850 mm, d variabel Wofür wird die zentrische Reduktion D Ø850 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø850 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

189,57 CHF*

Reduktion verzinkt, zentrisch, D Ø900 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø900 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø900 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø900 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø900 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø900 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø900 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø900 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø900 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø900 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø900 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø900 mm, d variabel Wofür wird die zentrische Reduktion D Ø900 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø900 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

210,41 CHF*

Reduktion verzinkt, zentrisch, D Ø950 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø950 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø950 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø950 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø950 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø950 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø950 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø950 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø950 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø950 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø950 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø950 mm, d variabel Wofür wird die zentrische Reduktion D Ø950 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø950 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

242,40 CHF*

Reduktion verzinkt, zentrisch, D Ø1000 mm, d variabel

Die zentrische Reduktion mit Hauptdurchmesser D Ø1000 mm und variablem Durchmesser d ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Sie verbindet den festen Hauptdurchmesser D Ø1000 mm mit einem kleineren, passend zur angeschlossenen Leitung festzulegenden Durchmesser d. Bei der zentrischen Ausführung liegen die Mittelachsen der beiden Anschlüsse auf einer gemeinsamen Linie. Der reduzierte Durchmesser d wird entsprechend dem benötigten Leitungsquerschnitt gewählt und muss bei der Bestellung eindeutig angegeben werden. Technische Beschreibung Die zentrische Reduktion besitzt einen festen Anschluss mit D Ø1000 mm und einen variabel festzulegenden reduzierten Anschluss d. Der Übergang zwischen den beiden Rundrohrdurchmessern erfolgt mittig, sodass die angeschlossenen Leitungen entlang einer gemeinsamen Mittelachse weitergeführt werden. Durch den variablen Durchmesser d kann das Formteil an unterschiedliche kleinere Rohrquerschnitte angepasst werden. Die konkrete Durchmesserkombination muss zu den angrenzenden Leitungen und zur vorgesehenen Dimensionierung des Rohrsystems passen. Zentrische Bauform Beide Anschlussdurchmesser sind auf einer gemeinsamen Mittelachse angeordnet. D Ø1000 mm Fester Hauptdurchmesser für die Anbindung an den entsprechenden Rundrohrquerschnitt. Durchmesser d variabel Der reduzierte Anschlussdurchmesser wird passend zur weiterführenden Leitung festgelegt. Eigenschaften und Vorteile Zentrische Reduktion für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø1000 mm Variabel wählbarer reduzierter Durchmesser d Mittige Anordnung beider Anschlussdurchmesser Gemeinsame Mittelachse der verbundenen Leitungen Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Die zentrische Reduktion D Ø1000 mm, d variabel wird eingesetzt, wenn eine Rundrohrleitung mittig auf einen kleineren Leitungsdurchmesser überführt werden soll. Typische Anwendungen sind Durchmesseranpassungen in Leitungsabschnitten, Maschinenanschlüsse sowie Erweiterungen und Umbauten bestehender Rohrsysteme. Da der Durchmesser d variabel festgelegt wird, lässt sich das Formteil an unterschiedliche kleinere Rohrquerschnitte anpassen. Die gewählte Kombination muss zum Leitungsverlauf, zur Dimensionierung der Anlage und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduktion Bauform Zentrisch Hauptdurchmesser D Ø1000 mm Reduzierter Durchmesser d Variabel Anordnung Anschlüsse auf gemeinsamer Mittelachse Material Verzinkter Stahl Funktion Zentrische Verbindung unterschiedlicher Rundrohrdurchmesser Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø1000 mm und legen Sie den benötigten reduzierten Durchmesser d eindeutig fest. Beide Durchmesser müssen zu den angrenzenden Leitungen und Formteilen passen. Kontrollieren Sie zusätzlich die Anschlussseiten der verbundenen Komponenten und den verfügbaren Einbauraum. Die zentrische Bauform führt beide Leitungsquerschnitte entlang einer gemeinsamen Mittelachse und muss entsprechend im Leitungsverlauf berücksichtigt werden. Die Reduktion sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Die zentrische Reduktion D Ø1000 mm, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen beide Anschlussdurchmesser und die Anschlussseiten gemeinsam betrachtet werden. Beratung zu zentrischen Reduktionen mit Ø1000 mm Wenn der benötigte Durchmesser d nicht eindeutig ist oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten der verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur zentrischen Reduktion D Ø1000 mm, d variabel Wofür wird die zentrische Reduktion D Ø1000 mm, d variabel verwendet? Sie wird eingesetzt, um eine Rundrohrleitung mittig vom festen Hauptdurchmesser D Ø1000 mm auf einen kleineren Durchmesser d zu überführen. Was bedeutet die zentrische Bauform? Bei der zentrischen Bauform liegen die Mittelachsen beider Anschlussdurchmesser auf einer gemeinsamen Linie. Was ist bei der Auswahl der zentrischen Reduktion zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, der benötigte Durchmesser d, die Anschlussseiten, der verfügbare Einbauraum und der Verlauf der verbundenen Leitungen.

276,25 CHF*

Zentrische Reduktionen werden eingesetzt, um innerhalb eines Spiralfalzrohrsystems von einem grösseren auf einen kleineren Rohrdurchmesser beziehungsweise in umgekehrter Strömungsrichtung von einem kleineren auf einen grösseren Querschnitt überzugehen. Beide Rohranschlüsse liegen auf derselben Mittelachse, sodass die Rohrleitung ohne seitlichen Achsversatz weitergeführt wird.

Zentrischer Übergang zwischen zwei Rohrdurchmessern

Bei einer zentrischen Reduktion sind der grössere und der kleinere Rohranschluss mittig zueinander angeordnet. Die Mittelachse der Rohrleitung bleibt damit über das Formteil hinweg erhalten.

Diese Bauform eignet sich besonders für geradlinige Rohrtrassen, bei denen der Rohrdurchmesser geändert werden soll, ohne die Lage der Leitungsachse seitlich zu verschieben.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Ø auf den Innendurchmesser.

Geometrie

Gemeinsame Mittelachse

Beide Anschlussdurchmesser liegen zentrisch zueinander. Die Rohrleitung wird ohne seitlichen Achsversatz weitergeführt.

Dimensionierung

Zwei Rohrdurchmesser

Die Grundgrösse wird über den grösseren Anschluss bestimmt; der kleinere Anschluss wird passend zur benötigten Rohrdimension gewählt.

Baulänge

L = D − d + 100 mm

Die Baulänge hängt von der Differenz zwischen grösserem und kleinerem Rohrdurchmesser ab.

Welche Rohrdurchmesser werden benötigt?

Für die Auswahl einer zentrischen Reduktion müssen der grössere und der kleinere Rohrdurchmesser bekannt sein.

Die Produktreihe ist nach der grösseren Anschlussdimension gegliedert. Der kleinere Ø wird passend zum anschliessenden Rohrstrang gewählt.

Dadurch lässt sich der Übergang gezielt an die vorhandenen beziehungsweise geplanten Rohrdimensionen anpassen.

Baulänge der zentrischen Reduktion

Für die zentrische Standardausführung ist die Baulänge abhängig von den beiden Anschlussdurchmessern.

Sie wird mit folgender Beziehung bestimmt:

L = D − d + 100 mm

Dabei bezeichnet D den grösseren und d den kleineren Rohrdurchmesser. Je grösser die Differenz zwischen den beiden Ø, desto länger wird der Übergang.

Beispiel zur Baulänge

Soll eine Rohrleitung beispielsweise von Ø 400 mm auf Ø 300 mm reduziert werden, ergibt sich:

L = 400 − 300 + 100 = 200 mm

Für die Einbauplanung müssen damit neben den beiden Rohrdurchmessern auch mindestens 200 mm Länge für das Formteil berücksichtigt werden.

Wann ist eine zentrische Reduktion sinnvoll?

Die zentrische Ausführung eignet sich besonders für gerade Rohrleitungen, bei denen sich der Querschnitt ändern soll, die Mittelachse jedoch erhalten bleiben soll.

Dadurch lässt sich der weiterführende Rohrstrang ohne zusätzlichen seitlichen Versatz anschliessen.

Das ist beispielsweise bei frei geführten Rohrtrassen oder bei zentral ausgerichteten Leitungsabschnitten vorteilhaft.

Zentrisch oder exzentrisch?

Bei einer zentrischen Reduktion liegen beide Rohranschlüsse auf derselben Mittelachse.

Bei einer exzentrischen Reduktion sind die beiden Anschlussachsen gegeneinander versetzt. Dadurch kann eine Seite des Rohrverlaufs gezielt auf einer gemeinsamen Linie gehalten werden.

Welche Bauform geeignet ist, hängt von der gewünschten Rohrführung und den räumlichen Bedingungen der Anlage ab.

Standard oder zentrisch gepresst?

Innerhalb des Spiralfalzrohrprogramms gibt es neben der zentrischen Standardreduktion auch eine separat geführte gepresste Ausführung.

Die hier beschriebene Standardserie ermöglicht eine variable Auswahl des kleineren Anschlussdurchmessers.

Die zentrisch gepressten Reduktionen werden dagegen in fest definierten Durchmesserkombinationen angeboten und sollten deshalb als eigene Produktgruppe betrachtet werden.

Querschnitt passend zur Luftmenge wählen

Eine Änderung des Rohrdurchmessers beeinflusst die Strömungsgeschwindigkeit im Rohrsystem.

Wird bei gleicher Luftmenge auf einen kleineren Rohrquerschnitt reduziert, steigt die Strömungsgeschwindigkeit. Gleichzeitig verändern sich die Druckverluste des nachfolgenden Rohrnetzes.

Der kleinere Rohrdurchmesser sollte deshalb nicht allein anhand der verfügbaren Anschlussgrösse, sondern passend zur tatsächlich zu transportierenden Luftmenge ausgewählt werden.

Übergang möglichst systemgerecht auslegen

Eine Reduktion sollte so gewählt werden, dass die angeschlossenen Rohrstrecken funktional zum gesamten Luftführungssystem passen.

Besonders bei grösseren Änderungen des Rohrquerschnitts sollten Strömungsgeschwindigkeit und Druckverlust der vor- und nachgelagerten Leitungsabschnitte berücksichtigt werden.

In umfangreichen Rohrnetzen gehört die Reduktion deshalb zur Gesamtbetrachtung gemeinsam mit Bögen, Abzweigern, Kreuzstücken und Regulierelementen.

Für Abluft und industrielle Luftführung

Die zentrischen Reduktionen gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie werden überall dort eingesetzt, wo innerhalb einer geraden Rohrtrasse zwischen zwei unterschiedlichen Rohrdurchmessern übergegangen werden soll.

Je nach Medium und Betriebsbedingungen kann das Rohrsystem auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem technisch geeigneter ist.

Einbaulänge vor der Bestellung prüfen

Da die Baulänge von der Differenz der beiden Rohrdurchmesser abhängt, kann sie je nach gewählter Kombination deutlich variieren.

Vor der Bestellung sollte deshalb geprüft werden, ob zwischen bestehenden Rohrabschnitten, Formteilen, Maschinen oder Tragkonstruktionen ausreichend Platz für den Übergang vorhanden ist.

Besonders bei grossen Durchmessersprüngen sollte die benötigte Baulänge frühzeitig in die Rohrtrassenplanung einbezogen werden.

Montage und Ausrichtung

Die beiden angeschlossenen Rohrstränge sollten möglichst fluchtend und spannungsarm ausgerichtet werden.

Da die zentrische Reduktion die Mittelachse beibehält, kann die Rohrtrasse auf beiden Seiten geradlinig weitergeführt werden.

Die angrenzenden Rohrleitungen müssen ausreichend abgestützt sein, damit ihr Eigengewicht nicht dauerhaft über das Formteil und seine Anschlussstellen getragen wird.

Beratung zu zentrischen Reduktionen

Für die Auswahl benötigen wir den grösseren und den kleineren Rohrdurchmesser sowie Angaben zur Einbausituation und zur vorgesehenen Luftmenge. Bei bestehenden Anlagen helfen Fotos oder eine einfache Skizze der Rohrführung. Wir unterstützen Sie bei der Wahl der passenden Durchmesserkombination und bei der Entscheidung zwischen zentrischer, exzentrischer und gepresster Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu zentrischen Reduktionen

Was ist eine zentrische Reduktion?

Sie verbindet zwei unterschiedliche Rohrdurchmesser, wobei beide Anschlüsse auf derselben Mittelachse liegen.

Welche Rohrdurchmesser werden benötigt?

Für die Auswahl müssen der grössere und der kleinere Anschlussdurchmesser bekannt sein.

Wie wird die Baulänge bestimmt?

Für die zentrische Standardausführung gilt L = D − d + 100 mm. D bezeichnet den grösseren und d den kleineren Rohrdurchmesser.

Was ist der Unterschied zu einer exzentrischen Reduktion?

Bei der zentrischen Ausführung liegen beide Anschlüsse auf derselben Mittelachse. Bei der exzentrischen Reduktion sind die Anschlussachsen gegeneinander versetzt.

Was ist der Unterschied zur zentrisch gepressten Reduktion?

Die Standardausführung wird mit variabler kleinerer Anschlussgrösse geführt. Die gepresste Ausführung besteht aus fest definierten Durchmesserkombinationen und wird separat angeboten.

Kann die Reduktion auch in umgekehrter Strömungsrichtung verwendet werden?

Das Formteil verbindet zwei unterschiedliche Rohrdurchmesser. Je nach Anlagenkonzept kann die Strömung daher auch vom kleineren zum grösseren Anschluss erfolgen. Die strömungstechnische Auslegung des Systems muss dabei berücksichtigt werden.

Wie wird der kleinere Ø gewählt?

Der Rohrdurchmesser sollte zur benötigten Luftmenge, der gewünschten Strömungsgeschwindigkeit und den Druckverlusten des nachfolgenden Rohrsystems passen.
