Kreuzstücke 30° für Spiralfalzrohre

Kreuzstücke 30° aus sendzimirverzinktem Stahl verbinden vier Rohrstränge innerhalb eines Spiralfalzrohrsystems. Zwei gegenüberliegende Anschlüsse bilden einen durchgehenden Hauptstrang mit gleichem Ø, während zwei seitliche Abgänge im Winkel von 30° besonders flach angeordnet und passend zur benötigten Rohrdimension gewählt werden können.

Kreuzstück verzinkt, 30°, D Ø80 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø80 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø80 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø80 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø80 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø80 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø80 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø80 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø80 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø80 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø80 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø80 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø80 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø80 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

104,87 CHF*

Kreuzstück verzinkt, 30°, D Ø100 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø100 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø100 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø100 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø100 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø100 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø100 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø100 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø100 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø100 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø100 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø100 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø100 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø100 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

110,18 CHF*

Kreuzstück verzinkt, 30°, D Ø125 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø125 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø125 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø125 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø125 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø125 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø125 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø125 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø125 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø125 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø125 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø125 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø125 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø125 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

123,46 CHF*

Kreuzstück verzinkt, 30°, D Ø150 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø150 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø150 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø150 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø150 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø150 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø150 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø150 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø150 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø150 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø150 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø150 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø150 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø150 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

134,08 CHF*

Kreuzstück verzinkt, 30°, D Ø160 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø160 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø160 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø160 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø160 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø160 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø160 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø160 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø160 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø160 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø160 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø160 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø160 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø160 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

134,08 CHF*

Kreuzstück verzinkt, 30°, D Ø180 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø180 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø180 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø180 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø180 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø180 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø180 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø180 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø180 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø180 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø180 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø180 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø180 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø180 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

156,65 CHF*

Kreuzstück verzinkt, 30°, D Ø200 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø200 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø200 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø200 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø200 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø200 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø200 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø200 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø200 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø200 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø200 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø200 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø200 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø200 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

179,21 CHF*

Kreuzstück verzinkt, 30°, D Ø224 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø224 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø224 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø224 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø224 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø224 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø224 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø224 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø224 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø224 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø224 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø224 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø224 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø224 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

204,44 CHF*

Kreuzstück verzinkt, 30°, D Ø250 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø250 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø250 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø250 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø250 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø250 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø250 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø250 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø250 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø250 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø250 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø250 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø250 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø250 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

208,42 CHF*

Kreuzstück verzinkt, 30°, D Ø280 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø280 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø280 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø280 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø280 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø280 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø280 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø280 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø280 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø280 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø280 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø280 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø280 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø280 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

200,72 CHF*

Kreuzstück verzinkt, 30°, D Ø300 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø300 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø300 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø300 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø300 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø300 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø300 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø300 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø300 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø300 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø300 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø300 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø300 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø300 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

216,79 CHF*

Kreuzstück verzinkt, 30°, D Ø315 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø315 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø315 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø315 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø315 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø315 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø315 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø315 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø315 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø315 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø315 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø315 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø315 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø315 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

221,56 CHF*

Kreuzstück verzinkt, 30°, D Ø355 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø355 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø355 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø355 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø355 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø355 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø355 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø355 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø355 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø355 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø355 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø355 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø355 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø355 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

252,09 CHF*

Kreuzstück verzinkt, 30°, D Ø400 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø400 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø400 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø400 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø400 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø400 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø400 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø400 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø400 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø400 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø400 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø400 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø400 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø400 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

284,22 CHF*

Kreuzstück verzinkt, 30°, D Ø450 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø450 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø450 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø450 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø450 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø450 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø450 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø450 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø450 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø450 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø450 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø450 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø450 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø450 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

366,12 CHF*

Kreuzstück verzinkt, 30°, D Ø500 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø500 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø500 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø500 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø500 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø500 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø500 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø500 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø500 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø500 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø500 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø500 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø500 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø500 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

435,01 CHF*

Kreuzstück verzinkt, 30°, D Ø550 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø550 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø550 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø550 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø550 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø550 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø550 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø550 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø550 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø550 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø550 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø550 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø550 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø550 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

537,77 CHF*

Kreuzstück verzinkt, 30°, D Ø560 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø560 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø560 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø560 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø560 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø560 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø560 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø560 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø560 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø560 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø560 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø560 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø560 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø560 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

561,80 CHF*

Kreuzstück verzinkt, 30°, D Ø600 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø600 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø600 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø600 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø600 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø600 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø600 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø600 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø600 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø600 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø600 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø600 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø600 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø600 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

653,40 CHF*

Kreuzstück verzinkt, 30°, D Ø630 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø630 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø630 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø630 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø630 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø630 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø630 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø630 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø630 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø630 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø630 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø630 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø630 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø630 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

703,17 CHF*

Kreuzstück verzinkt, 30°, D Ø650 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø650 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø650 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø650 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø650 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø650 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø650 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø650 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø650 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø650 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø650 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø650 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø650 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø650 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

727,34 CHF*

Kreuzstück verzinkt, 30°, D Ø700 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø700 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø700 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø700 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø700 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø700 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø700 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø700 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø700 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø700 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø700 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø700 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø700 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø700 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

789,86 CHF*

Kreuzstück verzinkt, 30°, D Ø710 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø700 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø700 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø700 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø700 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø700 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø700 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø700 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø700 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø700 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø700 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø700 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø700 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø700 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

807,52 CHF*

Kreuzstück verzinkt, 30°, D Ø750 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø750 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø750 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø750 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø750 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø750 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø750 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø750 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø750 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø750 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø750 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø750 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø750 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø750 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

852,39 CHF*

Kreuzstück verzinkt, 30°, D Ø800 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø800 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø800 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø800 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø800 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø800 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø800 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø800 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø800 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø800 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø800 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø800 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø800 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø800 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

974,38 CHF*

Kreuzstück verzinkt, 30°, D Ø850 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø850 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø850 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø850 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø850 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø850 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø850 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø850 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø850 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø850 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø850 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø850 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø850 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø850 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.075,41 CHF*

Kreuzstück verzinkt, 30°, D Ø900 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø900 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø900 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø900 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø900 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø900 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø900 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø900 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø900 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø900 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø900 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø900 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø900 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø900 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.168,61 CHF*

Kreuzstück verzinkt, 30°, D Ø950 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø950 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø950 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø950 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø950 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø950 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø950 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø950 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø950 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø950 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø950 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø950 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø950 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø950 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.279,31 CHF*

Kreuzstück verzinkt, 30°, D Ø1000 mm, d1 variabel, d2 variabel

Das Kreuzstück 30°, Hauptdurchmesser D Ø1000 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es ergänzt eine durchgehende Leitung mit dem festen Hauptdurchmesser D Ø1000 mm um zwei seitliche Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø1000 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Kreuzstück besitzt eine durchgehende Hauptleitung mit dem festen Durchmesser D Ø1000 mm und zwei seitliche Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die beiden Abgangsdurchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an eine durchgehende Hauptleitung. D Ø1000 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Kreuzstück für verzinkte Rundrohrsysteme Durchgehender Hauptdurchmesser D Ø1000 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse an einer Hauptleitung Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Kreuzstück 30°, D Ø1000 mm, d1 variabel, d2 variabel wird eingesetzt, wenn an einer durchgehenden Hauptleitung zwei zusätzliche Leitungsstränge schräg angeschlossen werden sollen. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Kreuzstück Bauform 30° Hauptdurchmesser D Ø1000 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Anbindung von zwei schrägen Leitungssträngen an eine Hauptleitung Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø1000 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Kreuzstück 30°, D Ø1000 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Kreuzstücken 30° mit Ø1000 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Kreuzstück 30°, D Ø1000 mm, d1 und d2 variabel Wofür wird das Kreuzstück 30°, D Ø1000 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um zwei schräge Leitungsstränge an eine durchgehende Hauptleitung anzuschliessen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.401,43 CHF*

Kreuzstücke 30° verbinden vier Rohrstränge innerhalb eines Spiralfalzrohrsystems. Zwei gegenüberliegende Anschlüsse bilden einen gerade durchlaufenden Hauptstrang mit identischem Rohrdurchmesser. Zwei weitere Anschlüsse zweigen in einem flachen Winkel von 30° ab und können passend zu den benötigten Rohrdimensionen ausgeführt werden.

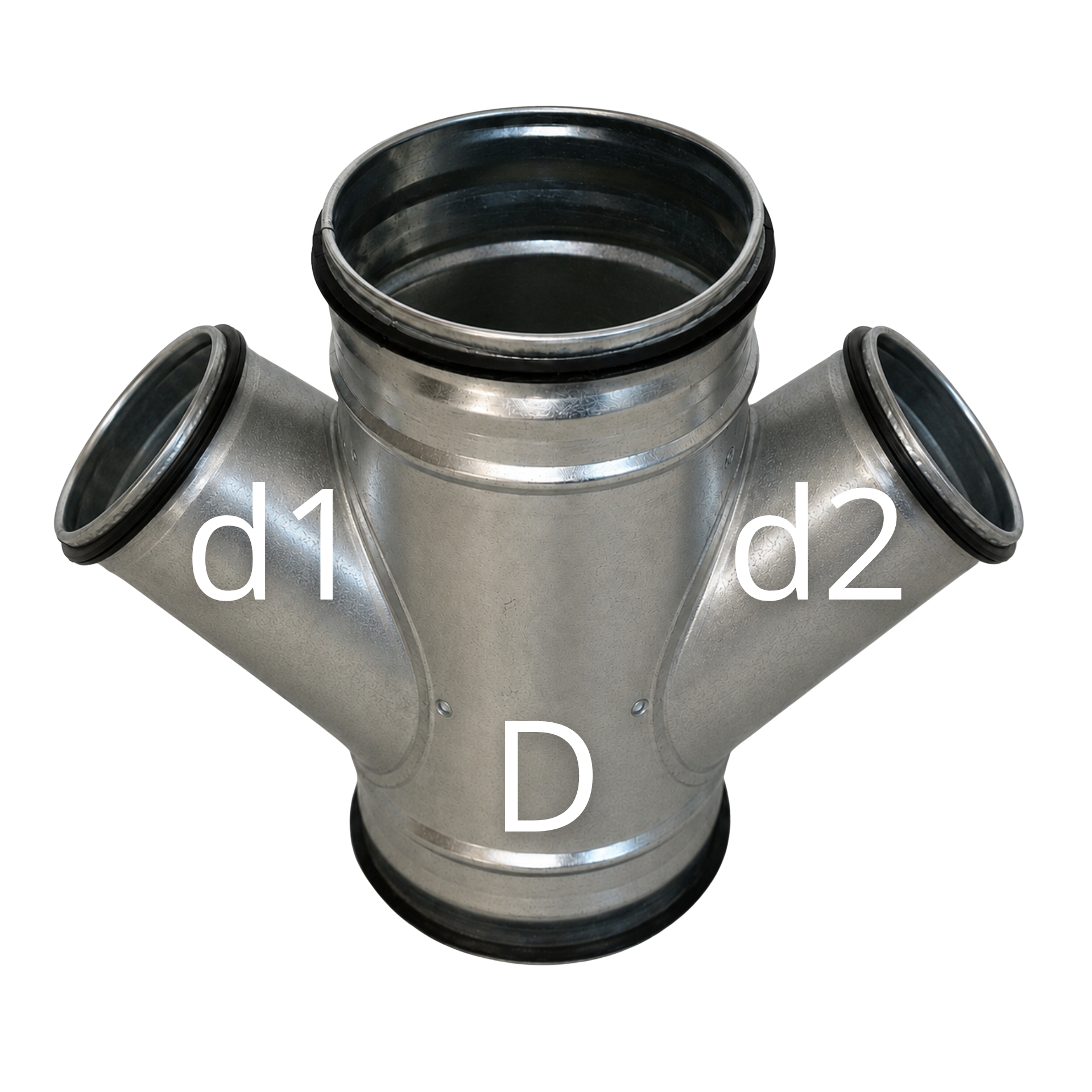

Vier Rohranschlüsse mit zwei flachen 30°-Abgängen

Das Kreuzstück verbindet einen geraden Hauptstrang mit zwei zusätzlichen schrägen Rohrleitungen.

Die beiden gegenüberliegenden Anschlüsse des Hauptstrangs besitzen bei dieser Standardausführung denselben Ø. Die beiden seitlichen 30°-Abgänge können dagegen passend zu den angeschlossenen Rohrleitungen dimensioniert werden.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Ø auf den Innendurchmesser.

Hauptstrang

Ø bleibt gleich

Die beiden gegenüberliegenden Anschlüsse bilden einen durchgehenden geraden Rohrstrang mit identischem Durchmesser.

Abgänge

Zwei variable 30°-Anschlüsse

Die beiden seitlichen Rohranschlüsse können unabhängig voneinander passend zu den benötigten Nebenleitungen dimensioniert werden.

Geometrie

Besonders flache Verzweigung

Die beiden Seitenstränge werden mit 30° besonders flach aus dem Hauptstrang herausgeführt.

Welche Rohrdurchmesser müssen bestimmt werden?

Für die Auswahl eines Kreuzstücks müssen der Ø des durchgehenden Hauptstrangs sowie die benötigten Rohrdurchmesser der beiden schrägen Abgänge bekannt sein.

Der Hauptstrang besitzt vor und nach dem Kreuzstück denselben Rohrdurchmesser.

Die beiden 30°-Abgänge können passend zu den jeweiligen Luftmengen und den angeschlossenen Rohrleitungen dimensioniert werden und müssen nicht zwingend gleich gross sein.

Gleiche oder unterschiedliche Abgangsgrössen

Werden über beide Seitenstränge vergleichbare Luftmengen geführt, können gleiche Anschlussdurchmesser sinnvoll sein.

Benötigen die beiden Leitungswege unterschiedliche Luftmengen oder besitzen sie unterschiedliche Anschlussgrössen, können die beiden Abgänge entsprechend unterschiedlich dimensioniert werden.

Entscheidend ist jeweils die technische Auslegung des angeschlossenen Rohrstrangs.

Vorteil der 30°-Geometrie

Die beiden Nebenstränge werden mit nur 30° besonders flach aus der Hauptleitung herausgeführt.

Dadurch entsteht eine gestreckte Leitungsgeometrie mit vergleichsweise geringer Richtungsänderung. Bei geeigneter Dimensionierung kann dies einen günstigen Strömungsverlauf unterstützen.

Die flache Bauform benötigt jedoch mehr Einbaulänge als ein Kreuzstück mit 45° oder 90°.

Kreuzstück 30° oder zwei einzelne Abzweiger?

Ein Kreuzstück fasst zwei seitliche Abgänge innerhalb eines einzigen Formteils zusammen.

Das kann sinnvoll sein, wenn zwei Nebenleitungen auf derselben Position der Hauptleitung in entgegengesetzte Richtungen geführt werden sollen.

Zwei räumlich versetzte Abzweiger bieten dagegen mehr Freiheit bei der Positionierung und Luftverteilung. Welche Lösung besser passt, hängt von Einbauraum, Rohrführung und Systemauslegung ab.

30°, 45° oder 90°?

Die drei Kreuzstückwinkel ermöglichen unterschiedliche Leitungsgeometrien.

Das 30°-Kreuzstück führt die beiden Nebenstränge besonders flach weiter und benötigt entsprechend viel Einbaulänge. Die 45°-Ausführung bildet einen Mittelweg, während das 90°-Kreuzstück die Seitenstränge kompakt rechtwinklig wegführt.

Welche Ausführung geeignet ist, hängt von den räumlichen Verhältnissen und der strömungstechnischen Auslegung ab.

Luftverteilung auf mehrere Rohrstränge

Wird das Kreuzstück zur Verteilung eingesetzt, kann sich der Luftstrom auf den weiterführenden Hauptstrang und die beiden seitlichen Rohrleitungen aufteilen.

Das Kreuzstück selbst legt die Luftmengen nicht fest. Die tatsächliche Verteilung ergibt sich aus den Rohrdurchmessern und den Strömungswiderständen der angeschlossenen Leitungswege.

Müssen definierte Luftmengen erreicht werden, sollten diese bei der Systemauslegung berücksichtigt und bei Bedarf mit geeigneten Regulierelementen eingestellt werden.

Auch Zusammenführungen sind möglich

Je nach Strömungsrichtung kann das Kreuzstück auch dazu eingesetzt werden, Luftströme aus mehreren Leitungen zusammenzuführen.

In diesem Fall muss der weiterführende Rohrstrang für die zusammengeführte Luftmenge ausreichend dimensioniert sein.

Zusätzlich sind die Druckverluste der zuführenden Rohrleitungen und des nachfolgenden Rohrnetzes bei der Auslegung zu berücksichtigen.

Abgangsdurchmesser passend zur Luftmenge wählen

Die beiden seitlichen Anschlussdurchmesser sollten auf die benötigten Luftmengen der angeschlossenen Rohrstränge abgestimmt werden.

Ein zu kleiner Querschnitt erhöht bei gleicher Luftmenge die Strömungsgeschwindigkeit und den Druckverlust. Ein unnötig grosser Querschnitt führt dagegen zu einer entsprechend niedrigeren Strömungsgeschwindigkeit.

Die Anschlussdimensionen sollten deshalb gemeinsam mit den nachfolgenden Rohrstrecken betrachtet werden.

Druckverlust bei der Mehrfachverzweigung berücksichtigen

Innerhalb des Kreuzstücks treffen mehrere Leitungswege aufeinander. Dadurch entsteht gegenüber einer geraden Rohrstrecke zusätzlicher Strömungswiderstand.

Der tatsächliche Druckverlust hängt unter anderem von Hauptrohr-Ø, den beiden Abgangsdurchmessern, den Luftgeschwindigkeiten und der Luftmengenverteilung ab.

Bei grösseren Rohrsystemen sollte das Kreuzstück deshalb gemeinsam mit Bögen, Abzweigern, Reduktionen und weiteren Formteilen in der Gesamtauslegung berücksichtigt werden.

Standard oder reduziert?

Bei diesem Standard-Kreuzstück besitzen die beiden gegenüberliegenden Anschlüsse des Hauptstrangs denselben Rohrdurchmesser.

Muss zusätzlich der weiterführende Hauptstrang beziehungsweise eine weitere Anschlussseite auf einen anderen Ø übergehen, steht separat die Produktgruppe Kreuzstück 30° reduziert zur Verfügung.

Die reduzierte Ausführung wird eingesetzt, wenn Verzweigung und Querschnittsanpassung innerhalb desselben Formteils kombiniert werden sollen.

Kreuzstücke für Abluft und industrielle Luftführung

Die 30°-Kreuzstücke gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie eignen sich besonders für verzweigte Luftleitungsnetze, in denen zwei Nebenstränge möglichst flach an einen durchgehenden Hauptstrang angebunden werden sollen.

Je nach Medium und Betriebsbedingungen kann das System auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem technisch geeigneter ist.

Einbaulänge frühzeitig berücksichtigen

Die beiden flachen 30°-Abgänge benötigen vergleichsweise viel Platz entlang der Hauptleitung.

Vor der Auswahl sollte deshalb geprüft werden, ob ausreichend Raum zwischen Wänden, Maschinen, anderen Rohrleitungen und Tragkonstruktionen vorhanden ist.

Auch Verbindungselemente und Befestigungspunkte müssen an allen vier Anschlussseiten zugänglich bleiben.

Montage und Befestigung

Alle vier angeschlossenen Rohrstränge sollten möglichst spannungsarm und sauber zueinander ausgerichtet werden.

Die beiden schrägen Nebenleitungen müssen ausreichend abgestützt werden, damit ihr Eigengewicht nicht dauerhaft über das Kreuzstück und dessen Anschlussbereiche getragen wird.

Bei grossen Rohrdimensionen sollte auch das Eigengewicht des Kreuzstücks selbst bei der Befestigungsplanung berücksichtigt werden.

Beratung zu Kreuzstücken 30°

Für die Auswahl benötigen wir den Ø des durchgehenden Hauptstrangs sowie die benötigten Durchmesser der beiden 30°-Abgänge. Zusätzlich sind die vorgesehenen Luftmengen und die Einbausituation relevant. Bei bestehenden Anlagen helfen Fotos und eine einfache Skizze der Rohrführung. Wir unterstützen Sie bei der Auswahl der passenden Anschlussgrössen und bei der Entscheidung zwischen 30°, 45° und 90° sowie zwischen Standard- und reduzierter Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Kreuzstücken 30°

Wofür wird ein Kreuzstück 30° eingesetzt?

Es verbindet vier Rohrstränge miteinander und ermöglicht zwei besonders flach geführte 30°-Anschlüsse an einem durchgehenden Hauptstrang.

Bleibt der Hauptrohr-Ø gleich?

Ja. Bei dieser Standardausführung besitzen die beiden gegenüberliegenden Anschlüsse des Hauptstrangs denselben Rohrdurchmesser.

Müssen die beiden 30°-Abgänge gleich gross sein?

Nein. Die beiden seitlichen Anschlussdurchmesser können passend zu den jeweiligen Rohrsträngen unterschiedlich dimensioniert werden.

Was ist der Unterschied zum Kreuzstück 45°?

Das 30°-Kreuzstück führt die beiden Seitenstränge flacher aus der Hauptleitung und benötigt dadurch mehr Einbaulänge. Die 45°-Ausführung führt sie stärker von der Haupttrasse weg.

Kann ein Kreuzstück auch Luftströme zusammenführen?

Ja. Je nach Strömungsrichtung kann das Formteil sowohl zur Verteilung als auch zur Zusammenführung mehrerer Luftströme eingesetzt werden.

Was ist der Unterschied zum Kreuzstück 30° reduziert?

Beim Standard-Kreuzstück bleibt der durchgehende Hauptstrang gleich gross. Die reduzierte Ausführung ermöglicht zusätzlich eine Querschnittsanpassung innerhalb des Formteils.

Wie werden die beiden Abgangsdurchmesser gewählt?

Sie sollten aus den benötigten Luftmengen, den gewünschten Strömungsgeschwindigkeiten und den Druckverlusten der angeschlossenen Leitungsstränge abgeleitet werden.
