Hosenstücke für Spiralfalzrohre und industrielle Luftführung

Hosenstücke sind Verzweigungsformteile für runde Rohrsysteme und besitzen einen gemeinsamen Anschluss sowie zwei auseinanderlaufende beziehungsweise zusammenlaufende Leitungsanschlüsse. Sie werden eingesetzt, wenn ein Luftstrom auf zwei Leitungswege verteilt oder zwei Luftströme zu einer gemeinsamen Leitung zusammengeführt werden sollen. Innerhalb unseres Sortiments stehen Hosenstücke mit 45° und 30° in unterschiedlichen Ø-Konfigurationen zur Verfügung.

Hosenstücke für zwei Leitungsstränge

Im Unterschied zu einem klassischen Abzweiger, bei dem eine Hauptleitung weitergeführt und zusätzlich ein Seitenabgang angeschlossen wird, verzweigt ein Hosenstück den gemeinsamen Leitungsweg in zwei separate Stränge. Umgekehrt kann das Formteil auch dazu dienen, zwei Leitungswege zu einer gemeinsamen Leitung zusammenzuführen.

Dadurch eignen sich Hosenstücke für Anlagenkonzepte, bei denen zwei Leitungsäste geometrisch möglichst gleichmässig von einem gemeinsamen Punkt ausgehen oder auf diesen zulaufen sollen.

Zur Verfügung stehen Ausführungen mit 45° und 30°. Welche Variante sinnvoll ist, hängt von Einbauraum, Leitungsgeometrie, benötigten Anschluss-Ø und der vorgesehenen Luftverteilung ab.

Produktgruppen der Hosenstücke

Hosenstücke 45° teilen den gemeinsamen Leitungsweg über zwei schräg verlaufende Abgänge auf beziehungsweise führen zwei entsprechende Leitungsstränge zusammen. Die 45°-Geometrie ermöglicht einen vergleichsweise kompakten Aufbau bei klarer Aufteilung der Rohrführung.

Hosenstücke 30° besitzen eine flachere Verzweigungsgeometrie. Die beiden Leitungswege laufen dadurch über eine längere Strecke auseinander beziehungsweise zusammen. Diese Ausführung benötigt mehr Einbaulänge, ermöglicht jedoch einen flacheren Übergang der Rohrstränge.

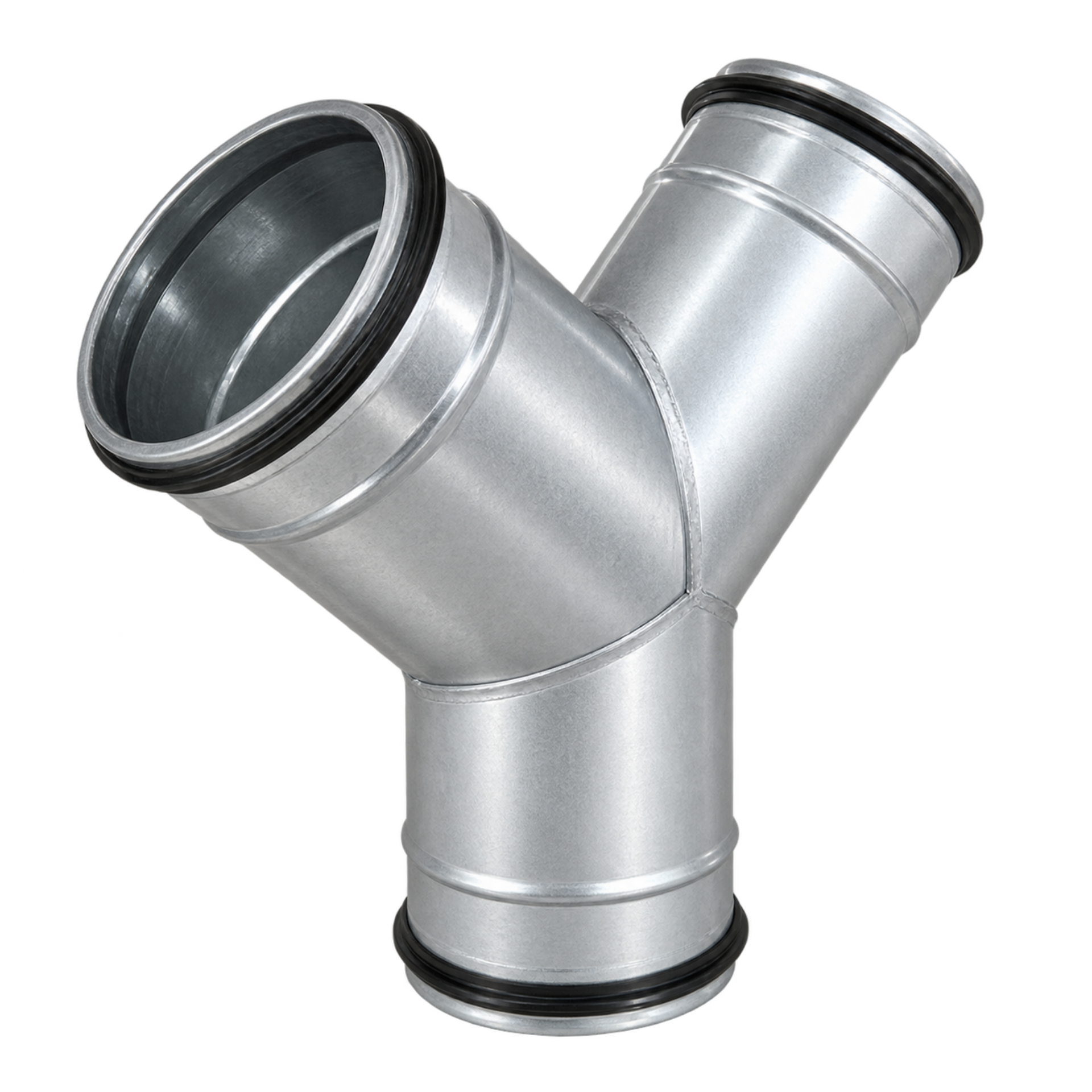

Hosenstücke 45°

Bei einem Hosenstück mit 45° werden die beiden Abgänge in einer deutlich ausgeprägten, aber weiterhin schrägen Geometrie vom gemeinsamen Anschluss weggeführt.

Die Bauform eignet sich besonders, wenn zwei Leitungsstränge innerhalb einer begrenzten Anlagenlänge voneinander getrennt beziehungsweise zusammengeführt werden sollen.

Für die Auswahl sind neben dem Winkel insbesondere der Ø des gemeinsamen Anschlusses sowie die benötigten Ø der beiden weiteren Anschlüsse entscheidend.

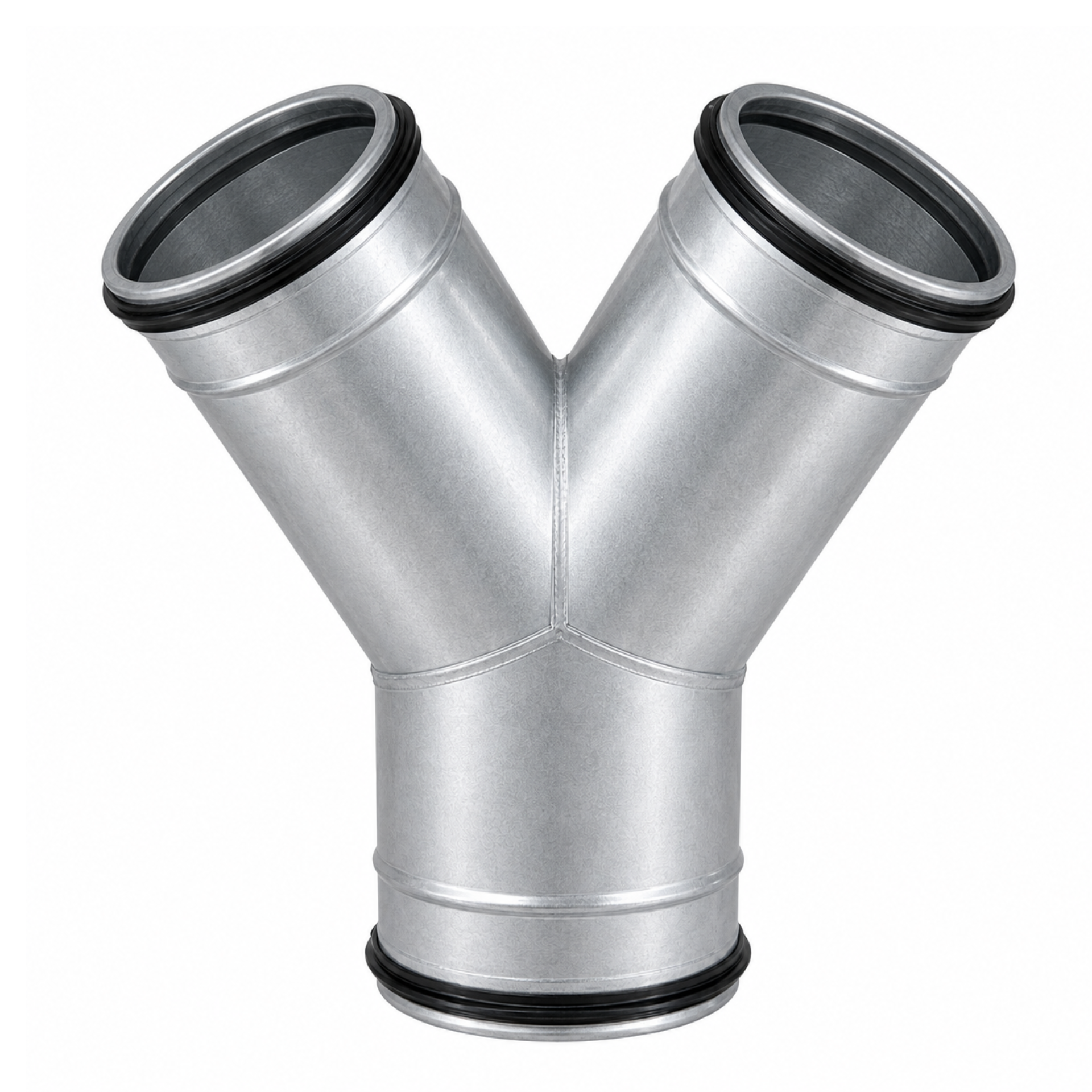

Hosenstücke 30°

Hosenstücke mit 30° führen die beiden Rohrstränge in einem flacheren Winkel auseinander beziehungsweise zusammen.

Dadurch entsteht eine langgezogenere Formteilgeometrie. Gegenüber der 45°-Variante wird entsprechend mehr Einbaulänge benötigt.

Die 30°-Ausführung ist besonders interessant, wenn ausreichend Platz vorhanden ist und die beiden Rohrstränge über einen flacheren geometrischen Verlauf geführt werden sollen.

Was ist der Unterschied zwischen Hosenstück und Abzweiger?

Hosenstücke und Abzweiger erfüllen beide Verzweigungsaufgaben, unterscheiden sich jedoch in ihrer Grundgeometrie.

Bei einem Abzweiger bleibt eine Hauptleitung grundsätzlich bestehen, während ein zusätzlicher Leitungsstrang seitlich angebunden wird. Ein Hosenstück teilt dagegen den gemeinsamen Leitungsweg in zwei Abgänge auf beziehungsweise führt zwei Abgänge zu einer gemeinsamen Leitung zusammen.

Welche Bauart besser passt, hängt deshalb vor allem davon ab, wie die Leitungsstränge räumlich angeordnet sind und wie die Luftwege innerhalb des Systems geführt werden sollen.

Gleiche und unterschiedliche Anschlussdurchmesser

Hosenstücke müssen nicht zwingend an allen drei Anschlüssen denselben Ø besitzen. In unserem Sortiment existieren sowohl Ausführungen mit identischen Anschlussdurchmessern als auch Varianten, bei denen die beiden Abgänge unterschiedlich dimensioniert werden können.

Dadurch lässt sich die Geometrie an unterschiedliche Luftmengen und Rohrquerschnitte der angeschlossenen Leitungsstränge anpassen.

Die konkrete Verfügbarkeit der Ø-Kombinationen hängt von der jeweiligen Produktvariante ab. Die benötigten Anschlussgrössen sollten deshalb anhand der geplanten Luftmengen und des vollständigen Rohrsystems festgelegt werden.

Luftmengen bei Hosenstücken richtig berücksichtigen

Wird ein Luftstrom auf zwei Rohrstränge verteilt, verändert sich die Luftmenge in den einzelnen Leitungsabschnitten. Umgekehrt addieren sich bei einer Zusammenführung die Luftmengen der beiden angeschlossenen Stränge im gemeinsamen Rohr.

Deshalb dürfen die Rohrdurchmesser nicht allein nach der mechanischen Anschlussmöglichkeit gewählt werden. Entscheidend ist, welche Luftmenge tatsächlich durch jeden Leitungsabschnitt geführt werden soll.

Der gemeinsame Anschluss und die beiden Abgänge sollten entsprechend der vorgesehenen Luftverteilung dimensioniert werden.

30° oder 45° – welche Ausführung passt?

Ein Hosenstück mit 45° baut kürzer und führt die beiden Leitungsstränge schneller auseinander. Ein Hosenstück mit 30° benötigt mehr Einbaulänge und erzeugt eine flachere Verzweigungsgeometrie.

Bei begrenztem Platz kann deshalb die 45°-Variante günstiger sein. Wenn genügend Länge vorhanden ist und eine flachere Rohrführung bevorzugt wird, kann ein 30°-Hosenstück sinnvoller sein.

Zusätzlich müssen Anschluss-Ø, nachfolgende Bögen, Befestigungen und die Position der angeschlossenen Komponenten berücksichtigt werden.

Strömungsführung bei der Aufteilung und Zusammenführung

An einem Hosenstück verändert sich die Strömung grundsätzlich: Ein Luftstrom wird aufgeteilt oder zwei Luftströme treffen zusammen.

Winkel, Anschlussdurchmesser und Luftmengenverteilung beeinflussen deshalb den Strömungszustand innerhalb des Formteils.

Eine möglichst nachvollziehbare und technisch abgestimmte Leitungsführung hilft, unnötige Umlenkungen und ungünstige Querschnittswechsel unmittelbar vor oder nach dem Hosenstück zu vermeiden.

Druckverlust des Hosenstücks berücksichtigen

Wie jedes Formteil erzeugt auch ein Hosenstück einen zusätzlichen Strömungswiderstand gegenüber einer geraden Rohrstrecke.

Der tatsächliche Druckverlust hängt unter anderem von Ø, Winkel, Luftgeschwindigkeit, Luftmengenverteilung und der Art der Durchströmung ab.

Bei Anlagen mit mehreren Verzweigungen sollte deshalb nicht nur die gerade Rohrlänge, sondern auch der Widerstand der eingebauten Formteile bei der Auslegung des Luftförderaggregats berücksichtigt werden.

Hosenstücke für Abluft und industrielle Luftführung

Die Hosenstücke dieser Kategorie gehören zum Spiralfalzrohrsystem und sind primär für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung vorgesehen.

Je nach Medium und Betriebsbedingungen kann das System auch für ausgewählte leichte Absauganwendungen eingesetzt werden.

Für klassische materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Stoffen oder höherer mechanischer Beanspruchung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem die technisch passendere Lösung darstellt.

Hosenstück oder zwei einzelne Abzweiger?

Zwei einzelne Abzweiger können technisch ebenfalls zwei Leitungsstränge an eine gemeinsame Leitung anbinden. Die resultierende Geometrie unterscheidet sich jedoch deutlich von einem Hosenstück.

Das Hosenstück führt beide Stränge innerhalb eines gemeinsamen Formteils zusammen beziehungsweise auseinander und ermöglicht dadurch einen kompakten, klar definierten Verzweigungspunkt.

Ob ein Hosenstück oder mehrere separate Abzweiger die bessere Lösung darstellen, hängt von Platzverhältnissen, Leitungsführung, Luftmengen und gewünschter Anlagenstruktur ab.

Einbauraum frühzeitig berücksichtigen

Hosenstücke benötigen durch ihre zwei auseinanderlaufenden Leitungswege ausreichend Platz in mehreren Richtungen.

Besonders bei der 30°-Variante muss genügend Einbaulänge vorhanden sein. Zusätzlich sind die nachfolgenden Rohrstrecken, Bögen, Befestigungen und eventuell weitere Formteile zu berücksichtigen.

Eine einfache Skizze der Rohrführung kann deshalb bereits vor der Bestellung helfen, Winkel und Anschlussgrössen sinnvoll festzulegen.

Montage von Hosenstücken

Das Hosenstück sollte spannungsfrei mit den drei angrenzenden Rohrleitungen verbunden werden. Die Leitungsachsen müssen vor der Montage entsprechend der vorgesehenen Geometrie ausgerichtet sein.

Die angeschlossenen Rohrstränge sollten ausreichend befestigt werden, damit ihr Gewicht und mögliche mechanische Belastungen nicht unnötig auf das Formteil übertragen werden.

Die verwendeten Verbindungselemente müssen zum jeweiligen Ø und zur Anschlussausführung der eingesetzten Komponenten passen.

Hosenstücke bei Umbauten und Erweiterungen

Auch bei bestehenden Luftführungssystemen kann ein Hosenstück eingesetzt werden, wenn aus einem vorhandenen Leitungsstrang zwei neue Leitungswege entstehen sollen.

Vor einem solchen Umbau sollte geprüft werden, ob Rohrdurchmesser, Luftleistung und verfügbarer Druck für die veränderte Leitungsstruktur weiterhin passen.

Eine zusätzliche Aufteilung oder Zusammenführung verändert die Luftmengen innerhalb des Rohrnetzes und kann deshalb Auswirkungen auf weitere Leitungsabschnitte haben.

Beratung und technische Unterstützung

Für die Auswahl des passenden Hosenstücks sind der Ø des gemeinsamen Anschlusses, die benötigten Ø der beiden weiteren Leitungsstränge, der gewünschte Winkel, die Luftmengen und der verfügbare Einbauraum entscheidend. Bei bestehenden Anlagen helfen Fotos oder eine einfache Skizze der geplanten Verzweigung. Wir unterstützen Sie bei der Auswahl zwischen 30° und 45° sowie bei der passenden Anschlusskonfiguration.
