Flexible Manschetten mit Stutzen für Spiralfalzrohre

Flex-Manschetten mit Stutzen schaffen einen flexiblen Übergang innerhalb von Luftführungssystemen und können Bewegungen zwischen starren Rohrabschnitten aufnehmen. Die 150 mm breiten Manschetten bestehen aus PU-beschichtetem Glasfasergewebe und sind in sechs Grössenbereichen für Ø 100 bis Ø 700 mm erhältlich.

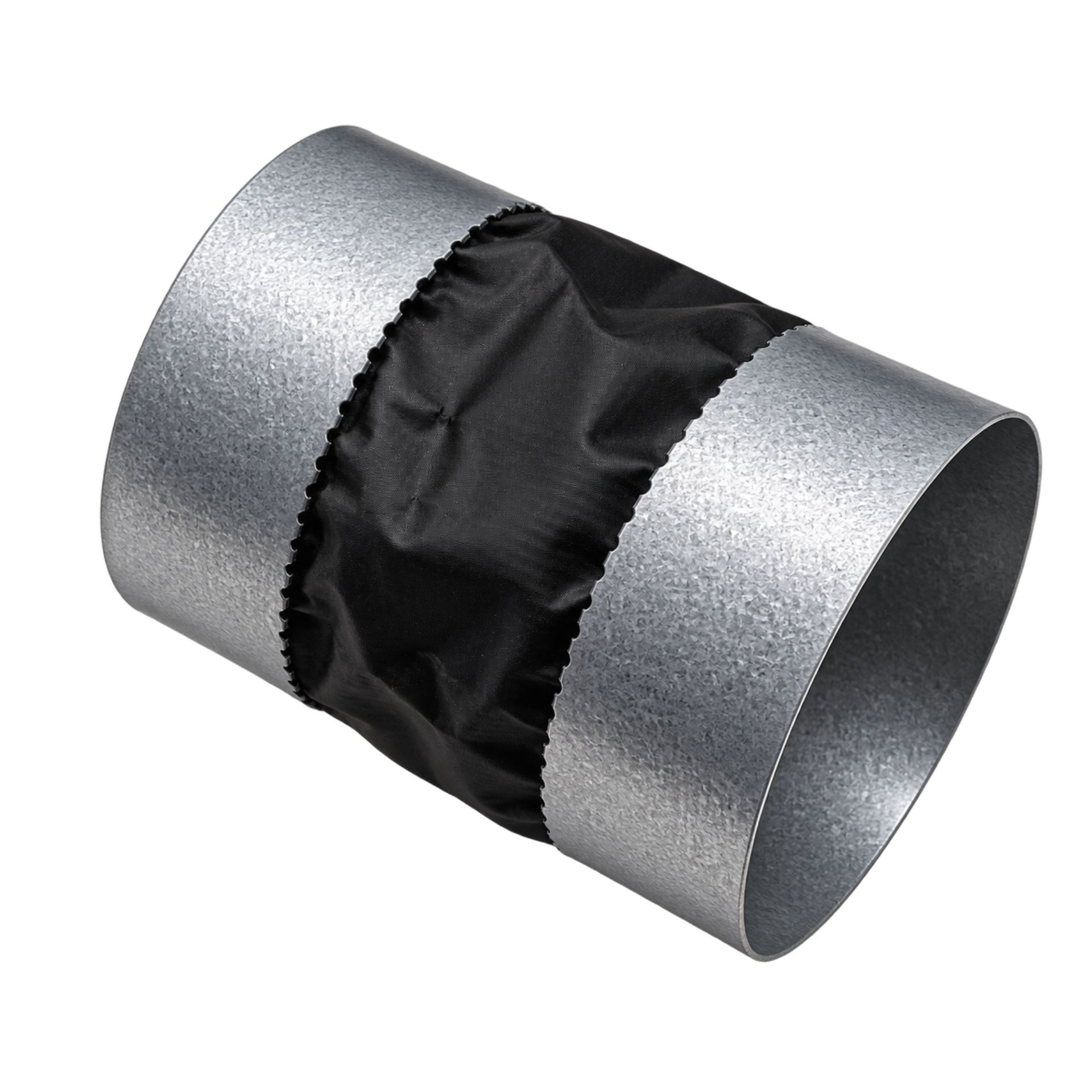

Flex-Manschette mit Stutzen Ø100-200 mm

Die Flex-Manschette mit Stutzen Ø100–200 mm ist ein flexibles Verbindungselement für runde Rohr- und Anlagenanschlüsse innerhalb des angegebenen Durchmesserbereichs. Sie dient dazu, zwei Anschlussstellen miteinander zu verbinden und dabei geringe Bewegungen, Schwingungen oder Montagetoleranzen aufzunehmen. Die Ausführung ist für Anschlussdurchmesser von Ø100 bis Ø200 mm vorgesehen. Die beidseitigen Stutzen bilden die Übergänge zu den angrenzenden Rohrleitungen oder Anlagenkomponenten. Technische Beschreibung Die Flex-Manschette besteht aus einem flexiblen Mittelteil und den zugehörigen Anschlussstutzen. Der flexible Bereich entkoppelt die miteinander verbundenen Komponenten und kann kleinere Lageabweichungen oder Bewegungen zwischen den Anschlussstellen ausgleichen. Die konkrete Ausführung wird passend zum benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø100 bis Ø200 mm festgelegt. Der erforderliche Durchmesser muss deshalb bei der Anfrage oder Bestellung angegeben werden. Ø100–200 mm Ausführungsbereich für runde Anschlüsse von Ø100 bis Ø200 mm. Flexibler Mittelteil Kann geringe Bewegungen, Schwingungen und Montagetoleranzen zwischen den Komponenten aufnehmen. Mit Stutzen Die Anschlussstutzen ermöglichen die Einbindung in die angrenzenden Rohr- oder Anlagenanschlüsse. Eigenschaften und Vorteile Flex-Manschette für Anschlussdurchmesser von Ø100 bis Ø200 mm Mit Stutzen für die Einbindung in runde Rohranschlüsse Flexibler Mittelteil zwischen den Anschlussstellen Zur Aufnahme geringer Bewegungen und Schwingungen Kann kleinere Fluchtungs- und Montagetoleranzen ausgleichen Zur Entkopplung angrenzender Rohr- oder Anlagenkomponenten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Benötigter Anschlussdurchmesser innerhalb des Bereichs wählbar Typische Einsatzbereiche Die Flex-Manschette wird zwischen Rohrleitungen und angeschlossenen Anlagenkomponenten eingesetzt, wenn eine starre Verbindung vermieden werden soll. Typische Einbaustellen befinden sich beispielsweise an Ventilatoren, Filteranlagen, Maschinenanschlüssen oder anderen Komponenten einer Absaug- oder Abluftanlage. Der flexible Verbindungsbereich kann dazu beitragen, die Übertragung von Bewegungen und Schwingungen auf angrenzende Rohrleitungen zu reduzieren. Gleichzeitig erleichtert er die Montage bei geringfügigen Lageabweichungen zwischen den Anschlussstellen. Technische Daten und Ausführung Merkmal Angabe Produktart Flex-Manschette mit Stutzen Durchmesserbereich Ø100 bis Ø200 mm Bauform Rund Anschlüsse Mit Stutzen Verbindungsbereich Flexibel Funktion Flexible Verbindung und Entkopplung angrenzender Komponenten Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Geben Sie bei der Anfrage oder Bestellung den tatsächlich benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø100 bis Ø200 mm an. Prüfen Sie ausserdem, ob beide Anschlussstellen denselben Durchmesser besitzen oder unterschiedliche Ausführungen erforderlich sind. Montieren Sie die Flex-Manschette spannungsfrei. Der flexible Bereich darf nicht als Ausgleich für grössere Versätze, dauerhaft wirkende Zugkräfte oder eine unzureichende Abstützung der Rohrleitung verwendet werden. Die angrenzenden Komponenten müssen separat und ausreichend abgestützt sein. Achten Sie darauf, dass die Manschette nicht verdreht, übermässig gestreckt oder zusammengedrückt wird und während des Betriebs nicht an benachbarten Bauteilen scheuert. Passende Komponenten und Zubehör Die Flex-Manschette mit Stutzen Ø100–200 mm kann mit passenden Komponenten aus dem Rohrsystem verzinkt und geeigneten Rohrverbindungen kombiniert werden. Für eine passende Zusammenstellung müssen der benötigte Durchmesser und die Anschlussausführung der angrenzenden Komponenten berücksichtigt werden. Beratung zur Flex-Manschette mit Stutzen Ø100–200 mm Wenn der passende Durchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zu den beiden Anschlussdurchmessern, den angrenzenden Komponenten und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur Flex-Manschette mit Stutzen Ø100–200 mm Wofür wird die Flex-Manschette mit Stutzen Ø100–200 mm verwendet? Sie verbindet runde Rohr- oder Anlagenanschlüsse flexibel miteinander und kann geringe Bewegungen, Schwingungen sowie Montagetoleranzen zwischen den Komponenten aufnehmen. Welcher Durchmesser muss bei der Bestellung angegeben werden? Anzugeben ist der tatsächlich benötigte Anschlussdurchmesser innerhalb des Bereichs von Ø100 bis Ø200 mm. Was ist bei der Montage der Flex-Manschette zu beachten? Die Manschette muss spannungsfrei montiert werden. Sie darf nicht verdreht, übermässig gestreckt oder zusammengedrückt werden, und die angrenzenden Komponenten müssen separat abgestützt sein.

45,80 CHF*

Flex-Manschette mit Stutzen Ø210-300 mm

Die Flex-Manschette mit Stutzen Ø210–300 mm ist ein flexibles Verbindungselement für runde Rohr- und Anlagenanschlüsse innerhalb des angegebenen Durchmesserbereichs. Sie dient dazu, zwei Anschlussstellen miteinander zu verbinden und dabei geringe Bewegungen, Schwingungen oder Montagetoleranzen aufzunehmen. Die Ausführung ist für Anschlussdurchmesser von Ø210 bis Ø300 mm vorgesehen. Die beidseitigen Stutzen bilden die Übergänge zu den angrenzenden Rohrleitungen oder Anlagenkomponenten. Technische Beschreibung Die Flex-Manschette besteht aus einem flexiblen Mittelteil und den zugehörigen Anschlussstutzen. Der flexible Bereich entkoppelt die miteinander verbundenen Komponenten und kann kleinere Lageabweichungen oder Bewegungen zwischen den Anschlussstellen ausgleichen. Die konkrete Ausführung wird passend zum benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø210 bis Ø300 mm festgelegt. Der erforderliche Durchmesser muss deshalb bei der Anfrage oder Bestellung angegeben werden. Ø210–300 mm Ausführungsbereich für runde Anschlüsse von Ø210 bis Ø300 mm. Flexibler Mittelteil Kann geringe Bewegungen, Schwingungen und Montagetoleranzen zwischen den Komponenten aufnehmen. Mit Stutzen Die Anschlussstutzen ermöglichen die Einbindung in die angrenzenden Rohr- oder Anlagenanschlüsse. Eigenschaften und Vorteile Flex-Manschette für Anschlussdurchmesser von Ø210 bis Ø300 mm Mit Stutzen für die Einbindung in runde Rohranschlüsse Flexibler Mittelteil zwischen den Anschlussstellen Zur Aufnahme geringer Bewegungen und Schwingungen Kann kleinere Fluchtungs- und Montagetoleranzen ausgleichen Zur Entkopplung angrenzender Rohr- oder Anlagenkomponenten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Benötigter Anschlussdurchmesser innerhalb des Bereichs wählbar Typische Einsatzbereiche Die Flex-Manschette wird zwischen Rohrleitungen und angeschlossenen Anlagenkomponenten eingesetzt, wenn eine starre Verbindung vermieden werden soll. Typische Einbaustellen befinden sich beispielsweise an Ventilatoren, Filteranlagen, Maschinenanschlüssen oder anderen Komponenten einer Absaug- oder Abluftanlage. Der flexible Verbindungsbereich kann dazu beitragen, die Übertragung von Bewegungen und Schwingungen auf angrenzende Rohrleitungen zu reduzieren. Gleichzeitig erleichtert er die Montage bei geringfügigen Lageabweichungen zwischen den Anschlussstellen. Technische Daten und Ausführung Merkmal Angabe Produktart Flex-Manschette mit Stutzen Durchmesserbereich Ø210 bis Ø300 mm Bauform Rund Anschlüsse Mit Stutzen Verbindungsbereich Flexibel Funktion Flexible Verbindung und Entkopplung angrenzender Komponenten Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Geben Sie bei der Anfrage oder Bestellung den tatsächlich benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø210 bis Ø300 mm an. Prüfen Sie ausserdem, ob beide Anschlussstellen denselben Durchmesser besitzen oder unterschiedliche Ausführungen erforderlich sind. Montieren Sie die Flex-Manschette spannungsfrei. Der flexible Bereich darf nicht als Ausgleich für grössere Versätze, dauerhaft wirkende Zugkräfte oder eine unzureichende Abstützung der Rohrleitung verwendet werden. Die angrenzenden Komponenten müssen separat und ausreichend abgestützt sein. Achten Sie darauf, dass die Manschette nicht verdreht, übermässig gestreckt oder zusammengedrückt wird und während des Betriebs nicht an benachbarten Bauteilen scheuert. Passende Komponenten und Zubehör Die Flex-Manschette mit Stutzen Ø210–300 mm kann mit passenden Komponenten aus dem Rohrsystem verzinkt und geeigneten Rohrverbindungen kombiniert werden. Für eine passende Zusammenstellung müssen der benötigte Durchmesser und die Anschlussausführung der angrenzenden Komponenten berücksichtigt werden. Beratung zur Flex-Manschette mit Stutzen Ø210–300 mm Wenn der passende Durchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zu den beiden Anschlussdurchmessern, den angrenzenden Komponenten und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur Flex-Manschette mit Stutzen Ø210–300 mm Wofür wird die Flex-Manschette mit Stutzen Ø210–300 mm verwendet? Sie verbindet runde Rohr- oder Anlagenanschlüsse flexibel miteinander und kann geringe Bewegungen, Schwingungen sowie Montagetoleranzen zwischen den Komponenten aufnehmen. Welcher Durchmesser muss bei der Bestellung angegeben werden? Anzugeben ist der tatsächlich benötigte Anschlussdurchmesser innerhalb des Bereichs von Ø210 bis Ø300 mm. Was ist bei der Montage der Flex-Manschette zu beachten? Die Manschette muss spannungsfrei montiert werden. Sie darf nicht verdreht, übermässig gestreckt oder zusammengedrückt werden, und die angrenzenden Komponenten müssen separat abgestützt sein.

54,96 CHF*

Flex-Manschette mit Stutzen Ø310-400 mm

Die Flex-Manschette mit Stutzen Ø310–400 mm ist ein flexibles Verbindungselement für runde Rohr- und Anlagenanschlüsse innerhalb des angegebenen Durchmesserbereichs. Sie dient dazu, zwei Anschlussstellen miteinander zu verbinden und dabei geringe Bewegungen, Schwingungen oder Montagetoleranzen aufzunehmen. Die Ausführung ist für Anschlussdurchmesser von Ø310 bis Ø400 mm vorgesehen. Die beidseitigen Stutzen bilden die Übergänge zu den angrenzenden Rohrleitungen oder Anlagenkomponenten. Technische Beschreibung Die Flex-Manschette besteht aus einem flexiblen Mittelteil und den zugehörigen Anschlussstutzen. Der flexible Bereich entkoppelt die miteinander verbundenen Komponenten und kann kleinere Lageabweichungen oder Bewegungen zwischen den Anschlussstellen ausgleichen. Die konkrete Ausführung wird passend zum benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø310 bis Ø400 mm festgelegt. Der erforderliche Durchmesser muss deshalb bei der Anfrage oder Bestellung angegeben werden. Ø310–400 mm Ausführungsbereich für runde Anschlüsse von Ø310 bis Ø400 mm. Flexibler Mittelteil Kann geringe Bewegungen, Schwingungen und Montagetoleranzen zwischen den Komponenten aufnehmen. Mit Stutzen Die Anschlussstutzen ermöglichen die Einbindung in die angrenzenden Rohr- oder Anlagenanschlüsse. Eigenschaften und Vorteile Flex-Manschette für Anschlussdurchmesser von Ø310 bis Ø400 mm Mit Stutzen für die Einbindung in runde Rohranschlüsse Flexibler Mittelteil zwischen den Anschlussstellen Zur Aufnahme geringer Bewegungen und Schwingungen Kann kleinere Fluchtungs- und Montagetoleranzen ausgleichen Zur Entkopplung angrenzender Rohr- oder Anlagenkomponenten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Benötigter Anschlussdurchmesser innerhalb des Bereichs wählbar Typische Einsatzbereiche Die Flex-Manschette wird zwischen Rohrleitungen und angeschlossenen Anlagenkomponenten eingesetzt, wenn eine starre Verbindung vermieden werden soll. Typische Einbaustellen befinden sich beispielsweise an Ventilatoren, Filteranlagen, Maschinenanschlüssen oder anderen Komponenten einer Absaug- oder Abluftanlage. Der flexible Verbindungsbereich kann dazu beitragen, die Übertragung von Bewegungen und Schwingungen auf angrenzende Rohrleitungen zu reduzieren. Gleichzeitig erleichtert er die Montage bei geringfügigen Lageabweichungen zwischen den Anschlussstellen. Technische Daten und Ausführung Merkmal Angabe Produktart Flex-Manschette mit Stutzen Durchmesserbereich Ø310 bis Ø400 mm Bauform Rund Anschlüsse Mit Stutzen Verbindungsbereich Flexibel Funktion Flexible Verbindung und Entkopplung angrenzender Komponenten Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Geben Sie bei der Anfrage oder Bestellung den tatsächlich benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø310 bis Ø400 mm an. Prüfen Sie ausserdem, ob beide Anschlussstellen denselben Durchmesser besitzen oder unterschiedliche Ausführungen erforderlich sind. Montieren Sie die Flex-Manschette spannungsfrei. Der flexible Bereich darf nicht als Ausgleich für grössere Versätze, dauerhaft wirkende Zugkräfte oder eine unzureichende Abstützung der Rohrleitung verwendet werden. Die angrenzenden Komponenten müssen separat und ausreichend abgestützt sein. Achten Sie darauf, dass die Manschette nicht verdreht, übermässig gestreckt oder zusammengedrückt wird und während des Betriebs nicht an benachbarten Bauteilen scheuert. Passende Komponenten und Zubehör Die Flex-Manschette mit Stutzen Ø310–400 mm kann mit passenden Komponenten aus dem Rohrsystem verzinkt und geeigneten Rohrverbindungen kombiniert werden. Für eine passende Zusammenstellung müssen der benötigte Durchmesser und die Anschlussausführung der angrenzenden Komponenten berücksichtigt werden. Beratung zur Flex-Manschette mit Stutzen Ø310–400 mm Wenn der passende Durchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zu den beiden Anschlussdurchmessern, den angrenzenden Komponenten und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur Flex-Manschette mit Stutzen Ø310–400 mm Wofür wird die Flex-Manschette mit Stutzen Ø310–400 mm verwendet? Sie verbindet runde Rohr- oder Anlagenanschlüsse flexibel miteinander und kann geringe Bewegungen, Schwingungen sowie Montagetoleranzen zwischen den Komponenten aufnehmen. Welcher Durchmesser muss bei der Bestellung angegeben werden? Anzugeben ist der tatsächlich benötigte Anschlussdurchmesser innerhalb des Bereichs von Ø310 bis Ø400 mm. Was ist bei der Montage der Flex-Manschette zu beachten? Die Manschette muss spannungsfrei montiert werden. Sie darf nicht verdreht, übermässig gestreckt oder zusammengedrückt werden, und die angrenzenden Komponenten müssen separat abgestützt sein.

65,84 CHF*

Flex-Manschette mit Stutzen Ø410-500 mm

Die Flex-Manschette mit Stutzen Ø410–500 mm ist ein flexibles Verbindungselement für runde Rohr- und Anlagenanschlüsse innerhalb des angegebenen Durchmesserbereichs. Sie dient dazu, zwei Anschlussstellen miteinander zu verbinden und dabei geringe Bewegungen, Schwingungen oder Montagetoleranzen aufzunehmen. Die Ausführung ist für Anschlussdurchmesser von Ø410 bis Ø500 mm vorgesehen. Die beidseitigen Stutzen bilden die Übergänge zu den angrenzenden Rohrleitungen oder Anlagenkomponenten. Technische Beschreibung Die Flex-Manschette besteht aus einem flexiblen Mittelteil und den zugehörigen Anschlussstutzen. Der flexible Bereich entkoppelt die miteinander verbundenen Komponenten und kann kleinere Lageabweichungen oder Bewegungen zwischen den Anschlussstellen ausgleichen. Die konkrete Ausführung wird passend zum benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø410 bis Ø500 mm festgelegt. Der erforderliche Durchmesser muss deshalb bei der Anfrage oder Bestellung angegeben werden. Ø410–500 mm Ausführungsbereich für runde Anschlüsse von Ø410 bis Ø500 mm. Flexibler Mittelteil Kann geringe Bewegungen, Schwingungen und Montagetoleranzen zwischen den Komponenten aufnehmen. Mit Stutzen Die Anschlussstutzen ermöglichen die Einbindung in die angrenzenden Rohr- oder Anlagenanschlüsse. Eigenschaften und Vorteile Flex-Manschette für Anschlussdurchmesser von Ø410 bis Ø500 mm Mit Stutzen für die Einbindung in runde Rohranschlüsse Flexibler Mittelteil zwischen den Anschlussstellen Zur Aufnahme geringer Bewegungen und Schwingungen Kann kleinere Fluchtungs- und Montagetoleranzen ausgleichen Zur Entkopplung angrenzender Rohr- oder Anlagenkomponenten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Benötigter Anschlussdurchmesser innerhalb des Bereichs wählbar Typische Einsatzbereiche Die Flex-Manschette wird zwischen Rohrleitungen und angeschlossenen Anlagenkomponenten eingesetzt, wenn eine starre Verbindung vermieden werden soll. Typische Einbaustellen befinden sich beispielsweise an Ventilatoren, Filteranlagen, Maschinenanschlüssen oder anderen Komponenten einer Absaug- oder Abluftanlage. Der flexible Verbindungsbereich kann dazu beitragen, die Übertragung von Bewegungen und Schwingungen auf angrenzende Rohrleitungen zu reduzieren. Gleichzeitig erleichtert er die Montage bei geringfügigen Lageabweichungen zwischen den Anschlussstellen. Technische Daten und Ausführung Merkmal Angabe Produktart Flex-Manschette mit Stutzen Durchmesserbereich Ø410 bis Ø500 mm Bauform Rund Anschlüsse Mit Stutzen Verbindungsbereich Flexibel Funktion Flexible Verbindung und Entkopplung angrenzender Komponenten Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Geben Sie bei der Anfrage oder Bestellung den tatsächlich benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø410 bis Ø500 mm an. Prüfen Sie ausserdem, ob beide Anschlussstellen denselben Durchmesser besitzen oder unterschiedliche Ausführungen erforderlich sind. Montieren Sie die Flex-Manschette spannungsfrei. Der flexible Bereich darf nicht als Ausgleich für grössere Versätze, dauerhaft wirkende Zugkräfte oder eine unzureichende Abstützung der Rohrleitung verwendet werden. Die angrenzenden Komponenten müssen separat und ausreichend abgestützt sein. Achten Sie darauf, dass die Manschette nicht verdreht, übermässig gestreckt oder zusammengedrückt wird und während des Betriebs nicht an benachbarten Bauteilen scheuert. Passende Komponenten und Zubehör Die Flex-Manschette mit Stutzen Ø410–500 mm kann mit passenden Komponenten aus dem Rohrsystem verzinkt und geeigneten Rohrverbindungen kombiniert werden. Für eine passende Zusammenstellung müssen der benötigte Durchmesser und die Anschlussausführung der angrenzenden Komponenten berücksichtigt werden. Beratung zur Flex-Manschette mit Stutzen Ø410–500 mm Wenn der passende Durchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zu den beiden Anschlussdurchmessern, den angrenzenden Komponenten und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur Flex-Manschette mit Stutzen Ø410–500 mm Wofür wird die Flex-Manschette mit Stutzen Ø410–500 mm verwendet? Sie verbindet runde Rohr- oder Anlagenanschlüsse flexibel miteinander und kann geringe Bewegungen, Schwingungen sowie Montagetoleranzen zwischen den Komponenten aufnehmen. Welcher Durchmesser muss bei der Bestellung angegeben werden? Anzugeben ist der tatsächlich benötigte Anschlussdurchmesser innerhalb des Bereichs von Ø410 bis Ø500 mm. Was ist bei der Montage der Flex-Manschette zu beachten? Die Manschette muss spannungsfrei montiert werden. Sie darf nicht verdreht, übermässig gestreckt oder zusammengedrückt werden, und die angrenzenden Komponenten müssen separat abgestützt sein.

76,86 CHF*

Flex-Manschette mit Stutzen Ø510-600 mm

Die Flex-Manschette mit Stutzen Ø510–600 mm ist ein flexibles Verbindungselement für runde Rohr- und Anlagenanschlüsse innerhalb des angegebenen Durchmesserbereichs. Sie dient dazu, zwei Anschlussstellen miteinander zu verbinden und dabei geringe Bewegungen, Schwingungen oder Montagetoleranzen aufzunehmen. Die Ausführung ist für Anschlussdurchmesser von Ø510 bis Ø600 mm vorgesehen. Die beidseitigen Stutzen bilden die Übergänge zu den angrenzenden Rohrleitungen oder Anlagenkomponenten. Technische Beschreibung Die Flex-Manschette besteht aus einem flexiblen Mittelteil und den zugehörigen Anschlussstutzen. Der flexible Bereich entkoppelt die miteinander verbundenen Komponenten und kann kleinere Lageabweichungen oder Bewegungen zwischen den Anschlussstellen ausgleichen. Die konkrete Ausführung wird passend zum benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø510 bis Ø600 mm festgelegt. Der erforderliche Durchmesser muss deshalb bei der Anfrage oder Bestellung angegeben werden. Ø510–600 mm Ausführungsbereich für runde Anschlüsse von Ø510 bis Ø600 mm. Flexibler Mittelteil Kann geringe Bewegungen, Schwingungen und Montagetoleranzen zwischen den Komponenten aufnehmen. Mit Stutzen Die Anschlussstutzen ermöglichen die Einbindung in die angrenzenden Rohr- oder Anlagenanschlüsse. Eigenschaften und Vorteile Flex-Manschette für Anschlussdurchmesser von Ø510 bis Ø600 mm Mit Stutzen für die Einbindung in runde Rohranschlüsse Flexibler Mittelteil zwischen den Anschlussstellen Zur Aufnahme geringer Bewegungen und Schwingungen Kann kleinere Fluchtungs- und Montagetoleranzen ausgleichen Zur Entkopplung angrenzender Rohr- oder Anlagenkomponenten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Benötigter Anschlussdurchmesser innerhalb des Bereichs wählbar Typische Einsatzbereiche Die Flex-Manschette wird zwischen Rohrleitungen und angeschlossenen Anlagenkomponenten eingesetzt, wenn eine starre Verbindung vermieden werden soll. Typische Einbaustellen befinden sich beispielsweise an Ventilatoren, Filteranlagen, Maschinenanschlüssen oder anderen Komponenten einer Absaug- oder Abluftanlage. Der flexible Verbindungsbereich kann dazu beitragen, die Übertragung von Bewegungen und Schwingungen auf angrenzende Rohrleitungen zu reduzieren. Gleichzeitig erleichtert er die Montage bei geringfügigen Lageabweichungen zwischen den Anschlussstellen. Technische Daten und Ausführung Merkmal Angabe Produktart Flex-Manschette mit Stutzen Durchmesserbereich Ø510 bis Ø600 mm Bauform Rund Anschlüsse Mit Stutzen Verbindungsbereich Flexibel Funktion Flexible Verbindung und Entkopplung angrenzender Komponenten Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Geben Sie bei der Anfrage oder Bestellung den tatsächlich benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø510 bis Ø600 mm an. Prüfen Sie ausserdem, ob beide Anschlussstellen denselben Durchmesser besitzen oder unterschiedliche Ausführungen erforderlich sind. Montieren Sie die Flex-Manschette spannungsfrei. Der flexible Bereich darf nicht als Ausgleich für grössere Versätze, dauerhaft wirkende Zugkräfte oder eine unzureichende Abstützung der Rohrleitung verwendet werden. Die angrenzenden Komponenten müssen separat und ausreichend abgestützt sein. Achten Sie darauf, dass die Manschette nicht verdreht, übermässig gestreckt oder zusammengedrückt wird und während des Betriebs nicht an benachbarten Bauteilen scheuert. Passende Komponenten und Zubehör Die Flex-Manschette mit Stutzen Ø510–600 mm kann mit passenden Komponenten aus dem Rohrsystem verzinkt und geeigneten Rohrverbindungen kombiniert werden. Für eine passende Zusammenstellung müssen der benötigte Durchmesser und die Anschlussausführung der angrenzenden Komponenten berücksichtigt werden. Beratung zur Flex-Manschette mit Stutzen Ø510–600 mm Wenn der passende Durchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zu den beiden Anschlussdurchmessern, den angrenzenden Komponenten und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur Flex-Manschette mit Stutzen Ø510–600 mm Wofür wird die Flex-Manschette mit Stutzen Ø510–600 mm verwendet? Sie verbindet runde Rohr- oder Anlagenanschlüsse flexibel miteinander und kann geringe Bewegungen, Schwingungen sowie Montagetoleranzen zwischen den Komponenten aufnehmen. Welcher Durchmesser muss bei der Bestellung angegeben werden? Anzugeben ist der tatsächlich benötigte Anschlussdurchmesser innerhalb des Bereichs von Ø510 bis Ø600 mm. Was ist bei der Montage der Flex-Manschette zu beachten? Die Manschette muss spannungsfrei montiert werden. Sie darf nicht verdreht, übermässig gestreckt oder zusammengedrückt werden, und die angrenzenden Komponenten müssen separat abgestützt sein.

87,75 CHF*

Flex-Manschette mit Stutzen Ø610-700 mm

Die Flex-Manschette mit Stutzen Ø610–700 mm ist ein flexibles Verbindungselement für runde Rohr- und Anlagenanschlüsse innerhalb des angegebenen Durchmesserbereichs. Sie dient dazu, zwei Anschlussstellen miteinander zu verbinden und dabei geringe Bewegungen, Schwingungen oder Montagetoleranzen aufzunehmen. Die Ausführung ist für Anschlussdurchmesser von Ø610 bis Ø700 mm vorgesehen. Die beidseitigen Stutzen bilden die Übergänge zu den angrenzenden Rohrleitungen oder Anlagenkomponenten. Technische Beschreibung Die Flex-Manschette besteht aus einem flexiblen Mittelteil und den zugehörigen Anschlussstutzen. Der flexible Bereich entkoppelt die miteinander verbundenen Komponenten und kann kleinere Lageabweichungen oder Bewegungen zwischen den Anschlussstellen ausgleichen. Die konkrete Ausführung wird passend zum benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø610 bis Ø700 mm festgelegt. Der erforderliche Durchmesser muss deshalb bei der Anfrage oder Bestellung angegeben werden. Ø610–700 mm Ausführungsbereich für runde Anschlüsse von Ø610 bis Ø700 mm. Flexibler Mittelteil Kann geringe Bewegungen, Schwingungen und Montagetoleranzen zwischen den Komponenten aufnehmen. Mit Stutzen Die Anschlussstutzen ermöglichen die Einbindung in die angrenzenden Rohr- oder Anlagenanschlüsse. Eigenschaften und Vorteile Flex-Manschette für Anschlussdurchmesser von Ø610 bis Ø700 mm Mit Stutzen für die Einbindung in runde Rohranschlüsse Flexibler Mittelteil zwischen den Anschlussstellen Zur Aufnahme geringer Bewegungen und Schwingungen Kann kleinere Fluchtungs- und Montagetoleranzen ausgleichen Zur Entkopplung angrenzender Rohr- oder Anlagenkomponenten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Benötigter Anschlussdurchmesser innerhalb des Bereichs wählbar Typische Einsatzbereiche Die Flex-Manschette wird zwischen Rohrleitungen und angeschlossenen Anlagenkomponenten eingesetzt, wenn eine starre Verbindung vermieden werden soll. Typische Einbaustellen befinden sich beispielsweise an Ventilatoren, Filteranlagen, Maschinenanschlüssen oder anderen Komponenten einer Absaug- oder Abluftanlage. Der flexible Verbindungsbereich kann dazu beitragen, die Übertragung von Bewegungen und Schwingungen auf angrenzende Rohrleitungen zu reduzieren. Gleichzeitig erleichtert er die Montage bei geringfügigen Lageabweichungen zwischen den Anschlussstellen. Technische Daten und Ausführung Merkmal Angabe Produktart Flex-Manschette mit Stutzen Durchmesserbereich Ø610 bis Ø700 mm Bauform Rund Anschlüsse Mit Stutzen Verbindungsbereich Flexibel Funktion Flexible Verbindung und Entkopplung angrenzender Komponenten Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Geben Sie bei der Anfrage oder Bestellung den tatsächlich benötigten Anschlussdurchmesser innerhalb des Bereichs von Ø610 bis Ø700 mm an. Prüfen Sie ausserdem, ob beide Anschlussstellen denselben Durchmesser besitzen oder unterschiedliche Ausführungen erforderlich sind. Montieren Sie die Flex-Manschette spannungsfrei. Der flexible Bereich darf nicht als Ausgleich für grössere Versätze, dauerhaft wirkende Zugkräfte oder eine unzureichende Abstützung der Rohrleitung verwendet werden. Die angrenzenden Komponenten müssen separat und ausreichend abgestützt sein. Achten Sie darauf, dass die Manschette nicht verdreht, übermässig gestreckt oder zusammengedrückt wird und während des Betriebs nicht an benachbarten Bauteilen scheuert. Passende Komponenten und Zubehör Die Flex-Manschette mit Stutzen Ø610–700 mm kann mit passenden Komponenten aus dem Rohrsystem verzinkt und geeigneten Rohrverbindungen kombiniert werden. Für eine passende Zusammenstellung müssen der benötigte Durchmesser und die Anschlussausführung der angrenzenden Komponenten berücksichtigt werden. Beratung zur Flex-Manschette mit Stutzen Ø610–700 mm Wenn der passende Durchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zu den beiden Anschlussdurchmessern, den angrenzenden Komponenten und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zur Flex-Manschette mit Stutzen Ø610–700 mm Wofür wird die Flex-Manschette mit Stutzen Ø610–700 mm verwendet? Sie verbindet runde Rohr- oder Anlagenanschlüsse flexibel miteinander und kann geringe Bewegungen, Schwingungen sowie Montagetoleranzen zwischen den Komponenten aufnehmen. Welcher Durchmesser muss bei der Bestellung angegeben werden? Anzugeben ist der tatsächlich benötigte Anschlussdurchmesser innerhalb des Bereichs von Ø610 bis Ø700 mm. Was ist bei der Montage der Flex-Manschette zu beachten? Die Manschette muss spannungsfrei montiert werden. Sie darf nicht verdreht, übermässig gestreckt oder zusammengedrückt werden, und die angrenzenden Komponenten müssen separat abgestützt sein.

98,77 CHF*

Flex-Manschetten mit Stutzen bilden einen flexiblen Verbindungsbereich zwischen starren Komponenten eines Luftführungssystems. Die Manschette besteht aus Glasfasergewebe mit beidseitig luftdichter, speziell feuerhemmender PU-Beschichtung. Die hier angebotene Ausführung besitzt eine Breite von 150 mm und wird in sechs Grössenbereichen für Rohrdurchmesser von Ø 100 bis Ø 700 mm geführt.

Flexible Verbindung zwischen starren Rohrkomponenten

Starre Rohrleitungen und angeschlossene lufttechnische Komponenten bewegen sich im Betrieb nicht immer vollständig gegeneinander unbeeinflusst. Vibrationen, kleinere Lageänderungen oder konstruktiv notwendige flexible Übergänge können deshalb eine nachgiebige Verbindung erforderlich machen.

Eine Flex-Manschette unterbricht die durchgehend starre Rohrkonstruktion und schafft zwischen den angeschlossenen Komponenten einen flexiblen Bereich.

Die hier angebotenen Manschetten besitzen bereits Stutzen für die Einbindung in das entsprechende Rohrsystem. Für die Auswahl ist der benötigte Ø-Bereich entscheidend.

Funktion

Flexibler Rohrübergang

Die Manschette schafft einen nachgiebigen Verbindungsbereich zwischen starren Rohr- oder Anlagenkomponenten.

Material

PU-beschichtetes Glasfasergewebe

Das Glasfasergewebe besitzt eine beidseitig luftdichte, speziell feuerhemmende PU-Beschichtung.

Ausführung

150 mm breit

Die Flex-Manschette besitzt eine Breite von 150 mm und ist in sechs Grössenbereichen für Ø 100 bis Ø 700 mm erhältlich.

Warum flexible Manschetten eingesetzt werden

Eine vollständig starre Verbindung kann Bewegungen unmittelbar von einer Komponente auf die angrenzende Rohrleitung übertragen.

Durch den flexiblen Gewebebereich kann die Manschette kleinere relative Bewegungen zwischen den angeschlossenen Komponenten aufnehmen. Dadurch eignet sie sich beispielsweise für Übergänge zwischen starren Rohrleitungen und Komponenten, bei denen konstruktiv eine flexible Entkopplung vorgesehen ist.

Die Manschette ersetzt dabei keine fehlende Rohrbefestigung. Die angrenzenden Rohre und Anlagenkomponenten müssen weiterhin fachgerecht abgestützt und montiert werden.

Ausführung mit Stutzen

Die Produkte dieser Übersicht werden als Flex-Manschette mit Stutzen angeboten.

Die Stutzen schaffen definierte Anschlussbereiche auf beiden Seiten der flexiblen Manschette und erleichtern damit die Integration in passende Rohr- beziehungsweise Anlagenanschlüsse.

Vor der Bestellung muss geprüft werden, welcher Ø beziehungsweise welcher Grössenbereich zur vorgesehenen Einbausituation passt.

Sechs Grössenbereiche von Ø 100 bis Ø 700 mm

Die Flex-Manschetten werden nicht für jeden einzelnen Rohrdurchmesser als separater Artikel geführt, sondern in definierten Grössenbereichen.

Zur Verfügung stehen die Bereiche Ø 100–200 mm, Ø 210–300 mm, Ø 310–400 mm, Ø 410–500 mm, Ø 510–600 mm und Ø 610–700 mm.

Entscheidend ist deshalb, dass der vorhandene beziehungsweise benötigte Rohrdurchmesser innerhalb des angegebenen Bereichs der jeweiligen Manschettenausführung liegt.

Glasfasergewebe mit PU-Beschichtung

Der flexible Teil der Manschette besteht aus Glasfasergewebe. Das Gewebe ist beidseitig mit einer luftdichten PU-Beschichtung versehen.

Die Beschichtung wird in der technischen Dokumentation zusätzlich als speziell feuerhemmend beschrieben.

Damit unterscheidet sich die Manschette konstruktiv deutlich von den verzinkten starren Rohr- und Formteilkomponenten des Spiralfalzsystems.

Temperatur bis +160 °C dokumentiert

Für das verwendete beschichtete Glasfasergewebe ist in der technischen Dokumentation eine Temperaturbeständigkeit bis +160 °C angegeben.

Bei Anwendungen mit erhöhter Temperatur muss dennoch die vollständige Einbausituation betrachtet werden. Neben dem Gewebe können auch angeschlossene Komponenten, Verbindungselemente und weitere Werkstoffe eigene Temperaturgrenzen besitzen.

Bei dauerhaft hohen Temperaturen oder besonderen thermischen Belastungen sollte die Eignung deshalb vor dem Einsatz für die konkrete Anwendung geprüft werden.

Luftdichte Beschichtung und Systemdichtheit

Die PU-Beschichtung des Glasfasergewebes wird beidseitig luftdicht ausgeführt.

Diese Materialeigenschaft bedeutet jedoch nicht automatisch, dass die vollständig montierte Rohrverbindung eine bestimmte Dichtheitsklasse erreicht.

Die tatsächliche Systemdichtheit hängt zusätzlich von Stutzen, Anschlussgeometrie, Verbindungstechnik und fachgerechter Montage ab.

Flexible Entkopplung bedeutet nicht beliebige Bewegung

Die Flex-Manschette stellt einen nachgiebigen Bereich innerhalb der Leitung her. Sie sollte jedoch nicht dazu verwendet werden, grosse Montagefehler, stark versetzte Rohrleitungen oder unzureichend befestigte Komponenten auszugleichen.

Die angeschlossenen Bauteile sollten bereits vor der Montage möglichst korrekt zueinander ausgerichtet sein.

Die flexible Verbindung übernimmt damit eine definierte Entkopplungsfunktion, ersetzt aber keine technisch korrekte Leitungsführung und Befestigung.

Einsatz zwischen Ventilator und Rohrleitung

Ein typischer Einsatzbereich flexibler Verbindungen liegt zwischen bewegungs- oder vibrationsbeeinflussten lufttechnischen Komponenten und einer starren Rohrleitung.

Wird beispielsweise ein Ventilator in ein fest installiertes Rohrsystem eingebunden, kann eine entsprechend ausgelegte flexible Verbindung dazu beitragen, die direkte mechanische Übertragung zwischen beiden Bereichen zu reduzieren.

Ob die Flex-Manschette für die konkrete Ventilatorausführung geeignet ist, hängt von Anschlussgrösse, Einbaulage, Temperatur und Betriebsbedingungen ab.

Manschetten bei Umbauten und Anlagenanschlüssen

Flex-Manschetten können auch beim Anschluss neuer lufttechnischer Komponenten oder bei Umbauten bestehender Rohrsysteme sinnvoll sein.

Entscheidend ist dabei, dass die Manschette nicht als beliebiges Passstück betrachtet wird. Der flexible Bereich besitzt eine definierte Breite von 150 mm und die angrenzenden Anschlüsse müssen konstruktiv zur Manschette passen.

Bei bestehenden Anlagen helfen Fotos und Masse der vorhandenen Anschlussstellen, um die passende Ausführung festzulegen.

Manschetten für Abluft und industrielle Luftführung

Die Flex-Manschetten gehören zum Rundrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Je nach Medium und Betriebsbedingungen können flexible Verbindungen auch in ausgewählten Absauganwendungen eingesetzt werden.

Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder hoher mechanischer Beanspruchung muss die Eignung der flexiblen Gewebeverbindung für die konkrete Anwendung geprüft werden.

Montage der Flex-Manschette

Die angeschlossenen Komponenten sollten vor der Montage sauber ausgerichtet und ausreichend befestigt sein.

Die Manschette sollte in ihrer vorgesehenen Einbaulage montiert werden, ohne dass das Gewebe unnötig gespannt, verdreht oder durch angrenzende Bauteile mechanisch belastet wird.

Scharfe Kanten und andere Bauteile, die das beschichtete Glasfasergewebe beschädigen könnten, sollten im unmittelbaren Bewegungsbereich der Manschette vermieden werden.

Zustand der Manschette regelmässig kontrollieren

Da die Manschette aus flexiblem Gewebe besteht, sollte ihr Zustand bei Wartungs- und Kontrollarbeiten mit überprüft werden.

Beschädigungen, Scheuerstellen oder Beeinträchtigungen der Beschichtung können die Funktion der flexiblen Verbindung und ihre Luftdichtheit beeinflussen.

Besonders bei bewegungs- oder vibrationsbelasteten Einbaustellen ist eine regelmässige Sichtkontrolle sinnvoll.

Beratung zu Flex-Manschetten

Für die Auswahl benötigen wir den Rohr- beziehungsweise Anschlussdurchmesser, die Einbausituation, das geführte Medium und die Betriebstemperatur. Bei bestehenden Anlagen helfen Fotos und Masse der beiden Anschlussseiten. Wir unterstützen Sie bei der Auswahl des passenden Grössenbereichs und der Integration der Flex-Manschette in das vorhandene Luftführungssystem.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Flex-Manschetten

Wofür wird eine Flex-Manschette eingesetzt?

Sie schafft einen flexiblen Verbindungsbereich zwischen starren Rohr- oder Anlagenkomponenten und kann kleinere relative Bewegungen zwischen den angeschlossenen Bauteilen aufnehmen.

Aus welchem Material besteht die Manschette?

Der flexible Bereich besteht aus Glasfasergewebe mit einer beidseitig luftdichten, speziell feuerhemmenden PU-Beschichtung.

Wie breit ist die Flex-Manschette?

Die dokumentierte Manschettenausführung besitzt eine Breite von 150 mm.

Für welche Ø sind die Manschetten erhältlich?

Die Produktgruppe deckt sechs Bereiche von Ø 100–200 mm bis Ø 610–700 mm ab.

Bis zu welcher Temperatur ist das Material dokumentiert?

Für das beschichtete Glasfasergewebe ist in der technischen Dokumentation eine Temperaturbeständigkeit bis +160 °C angegeben.

Ist die Flex-Manschette luftdicht?

Das verwendete Gewebe besitzt eine beidseitig luftdichte PU-Beschichtung. Die Dichtheit der vollständig montierten Verbindung hängt jedoch zusätzlich von Anschlüssen und Montage ab.

Kann die Manschette Fluchtungsfehler der Rohrleitung ausgleichen?

Sie kann kleinere relative Bewegungen aufnehmen, sollte aber nicht zum Ausgleich grosser Montagefehler oder unzureichend befestigter Rohrkomponenten verwendet werden.
