Reduktionen für Spiralfalzrohre und industrielle Luftführung

Reduktionen stellen innerhalb eines Spiralfalzrohrsystems den Übergang zwischen zwei unterschiedlichen Rohrdurchmessern her. Sie werden eingesetzt, wenn sich der erforderliche Leitungsquerschnitt ändert oder Komponenten mit unterschiedlichen Anschluss-Ø miteinander verbunden werden müssen. Je nach Einbausituation stehen zentrische, exzentrische und fest definierte Standardgrössen zur Verfügung.

Reduktionen für unterschiedliche Rohrdurchmesser

In einem Luftführungssystem besitzen nicht zwingend alle Leitungsabschnitte denselben Ø. Hauptleitungen, Nebenleitungen und angeschlossene lufttechnische Komponenten können unterschiedliche Querschnitte benötigen.

Eine Reduktion verbindet zwei solche Rohrgrössen innerhalb eines definierten Formteils und ermöglicht einen geometrisch sauberen Übergang zwischen den unterschiedlichen Querschnitten.

Entscheidend sind der grössere Anschluss A, der benötigte Anschluss B sowie die gewünschte Bauform. Bei diesem Spiralfalzrohrsystem bezeichnet der angegebene Ø den Innendurchmesser.

Produktgruppen der Reduktionen

Zentrische Reduktionen führen den kleineren Rohrdurchmesser mittig auf derselben Rohrachse weiter. Der Übergang verteilt sich gleichmässig um den gesamten Rohrumfang.

Exzentrische Reduktionen versetzen den kleineren Anschluss gegenüber der Achse des grösseren Rohres. Dadurch bleibt eine Seite des Übergangs weitgehend geradlinig, während die Querschnittsänderung überwiegend auf der gegenüberliegenden Seite erfolgt.

Unter Standardgrössen finden Sie fest definierte Ø-Kombinationen. Diese zentrisch gepressten Reduktionen eignen sich für häufig benötigte Übergänge, bei denen beide Anschlussdurchmesser bereits fest vorgegeben sind.

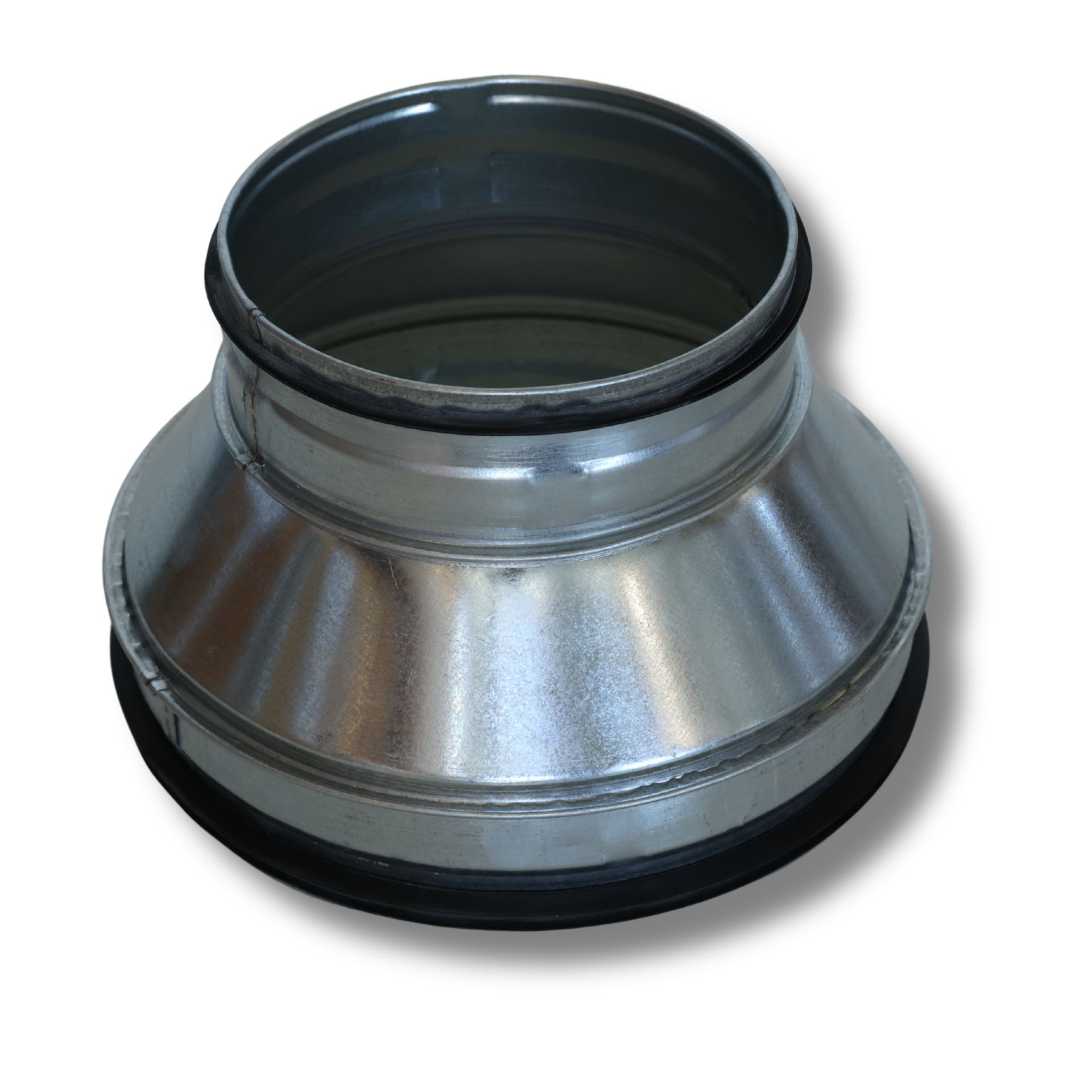

Zentrische Reduktionen

Bei einer zentrischen Reduktion liegen die Mittelpunkte des grossen und kleinen Rohranschlusses auf derselben Achse.

Dadurch verändert sich der Rohrquerschnitt gleichmässig über den gesamten Umfang. Das anschliessende Rohr wird mittig zur vorherigen Rohrleitung weitergeführt.

Diese Bauform eignet sich besonders für frei geführte Rohrleitungen, bei denen keine bestimmte Rohrseite bündig oder auf gleicher Höhe weitergeführt werden muss.

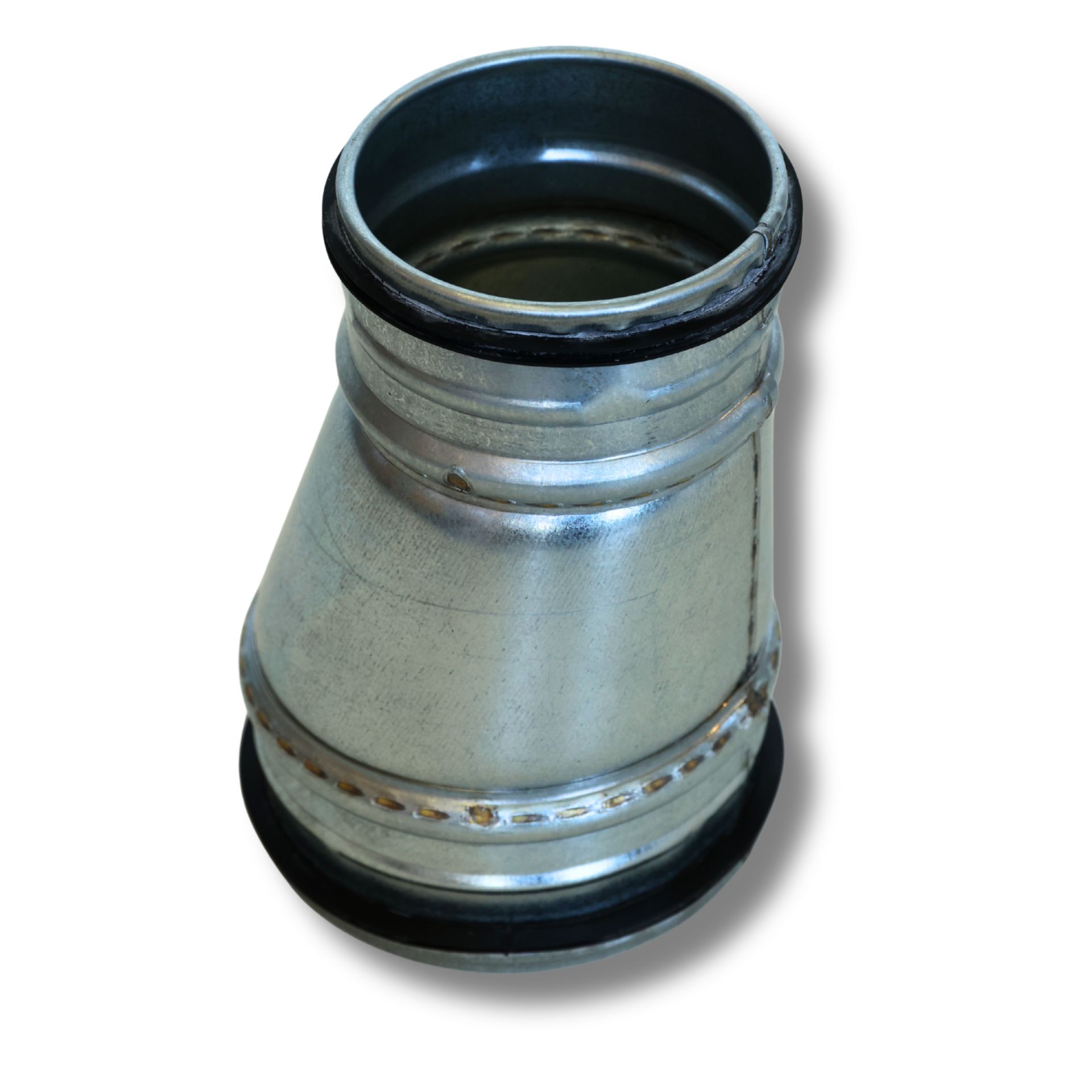

Exzentrische Reduktionen

Bei einer exzentrischen Reduktion liegen die beiden Rohranschlüsse nicht auf derselben Mittelachse.

Der kleinere Ø ist seitlich gegenüber dem grösseren Anschluss versetzt. Dadurch kann eine Seite der Rohrführung geradliniger weitergeführt werden.

Das kann beispielsweise bei Installationen entlang von Wänden, Decken, Trassen oder anderen festen Bezugsebenen von Vorteil sein, wenn der Rohrverlauf trotz einer Änderung des Ø auf einer definierten Seite möglichst gleich bleiben soll.

Wann ist eine exzentrische Reduktion sinnvoll?

Eine exzentrische Ausführung wird vor allem dann interessant, wenn die Einbausituation eine versetzte Rohrführung verlangt.

Soll beispielsweise eine Rohrseite entlang einer Wand, Decke oder bestehenden Installationslinie möglichst auf gleicher Position bleiben, kann die exzentrische Geometrie gegenüber einer zentrischen Reduktion Vorteile bieten.

Entscheidend ist deshalb nicht allein der Unterschied zwischen den beiden Ø, sondern auch die räumliche Lage der anschliessenden Rohrleitung.

Standardgrössen mit fest definierten Ø

Für häufig benötigte Rohrübergänge stehen Reduktionen mit fest definierten Anschlusskombinationen zur Verfügung.

In unserem Spiralfalzsortiment sind beispielsweise Kombinationen wie Ø 100/80 mm, Ø 125/80 mm oder Ø 125/100 mm vorhanden. Je nach Ausgangs-Ø stehen weitere fest definierte Kombinationen zur Verfügung.

Diese Standardgrössen sind zentrisch ausgeführt und werden gepresst hergestellt. Die konkrete verfügbare Ø-Kombination sollte direkt in der jeweiligen Produktvariante ausgewählt werden.

Variable Reduktionen für unterschiedliche Anschlussgrössen

Bei den zentrischen und exzentrischen Reduktionen unseres Sortiments wird Anschluss A in einer definierten Grösse geführt, während Anschluss B je nach gewünschter Ausführung variabel gewählt werden kann.

Dadurch lassen sich zahlreiche unterschiedliche Ø-Kombinationen innerhalb derselben Produktgruppe realisieren.

Die konkrete Kombination muss jedoch technisch zum vorhandenen Rohrnetz und zu den angeschlossenen Komponenten passen. Nicht jede beliebige Kombination sollte ohne Prüfung ausschliesslich aufgrund der geometrischen Machbarkeit gewählt werden.

Zentrisch oder exzentrisch – welche Bauform passt?

Wenn beide Rohrleitungen entlang derselben Mittelachse weitergeführt werden sollen, ist eine zentrische Reduktion die naheliegende Lösung.

Soll dagegen eine bestimmte Rohrseite oder Bezugslinie erhalten bleiben, kann eine exzentrische Reduktion konstruktiv günstiger sein.

Neben der Geometrie sollten auch Einbauraum, Befestigung, nachfolgende Rohrführung und Zugänglichkeit berücksichtigt werden.

Warum ändern sich Rohrdurchmesser innerhalb eines Systems?

Unterschiedliche Leitungsabschnitte können unterschiedliche Luftmengen führen. Dadurch können sich auch die erforderlichen Rohrquerschnitte innerhalb eines Rohrnetzes ändern.

Auch Ventilatoren, Filter, Maschinenanschlüsse oder andere lufttechnische Komponenten besitzen möglicherweise Anschlussgrössen, die vom vorhandenen Rohrdurchmesser abweichen.

Reduktionen schaffen den erforderlichen geometrischen Übergang. Sie ersetzen jedoch nicht die technische Dimensionierung der Rohrdurchmesser.

Auswirkung einer Ø-Änderung auf die Luftgeschwindigkeit

Wird bei gleicher Luftmenge der Rohrquerschnitt kleiner, steigt die Strömungsgeschwindigkeit. Wird der Querschnitt grösser, sinkt sie entsprechend.

Deshalb sollte eine Reduktion nicht lediglich gewählt werden, weil zwei mechanisch unterschiedliche Anschlüsse miteinander verbunden werden müssen.

Der kleinere beziehungsweise grössere Rohrdurchmesser muss zur vorgesehenen Luftmenge und Funktion dieses Leitungsabschnittes passen.

Reduktionen und Druckverlust

Jeder Querschnittswechsel beeinflusst die Strömung innerhalb des Rohrsystems und verursacht einen zusätzlichen Strömungswiderstand.

Wie stark dieser ausfällt, hängt unter anderem von den beiden Rohrdurchmessern, der Luftgeschwindigkeit und der Geometrie des Übergangs ab.

Bei Rohrsystemen mit mehreren Reduktionen, Bögen und Verzweigungen sollten sämtliche Formteile bei der Ermittlung des Gesamtdruckverlusts berücksichtigt werden.

Querschnittswechsel sinnvoll positionieren

Eine Reduktion sollte an einer Stelle eingebaut werden, an der der geänderte Rohrdurchmesser technisch tatsächlich benötigt wird.

Unnötige Wechsel zwischen unterschiedlichen Ø erhöhen die Anzahl der Formteile und erschweren die Rohrführung.

Bei einer neuen Anlage empfiehlt es sich deshalb, Haupt- und Nebenleitungen sowie die benötigten Anschlussgrössen zuerst festzulegen und die erforderlichen Reduktionen anschliessend gezielt einzuplanen.

Reduktionen an Maschinen und lufttechnischen Komponenten

Nicht jede technische Komponente besitzt denselben Anschlussdurchmesser wie die angeschlossene Rohrleitung.

Reduktionen können deshalb beispielsweise vor oder nach Ventilatoren, Filtereinheiten, Maschinenanschlüssen oder anderen lufttechnischen Komponenten erforderlich sein.

Vor der Auswahl sollten die tatsächlichen Anschlussmasse beider Seiten geprüft werden. Dabei ist auch zu berücksichtigen, welche Anschluss- und Verbindungselemente zwischen Reduktion und jeweiliger Komponente benötigt werden.

Reduktionen für Abluft und industrielle Luftführung

Die Reduktionen dieser Kategorie gehören zum Spiralfalzrohrsystem und sind primär für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung vorgesehen.

Je nach Medium und Betriebsbedingungen kann das Spiralfalzsystem auch für ausgewählte leichte Absauganwendungen eingesetzt werden.

Für klassische materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Stoffen oder höherer mechanischer Beanspruchung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem technisch besser geeignet ist.

Reduktionen bei Umbauten und Erweiterungen

Bei Erweiterungen bestehender Rohrsysteme entstehen häufig Übergänge zwischen vorhandenen und neu installierten Rohrdurchmessern.

Eine passende Reduktion ermöglicht den mechanischen Übergang. Gleichzeitig sollte jedoch geprüft werden, ob die unterschiedlichen Ø auch strömungstechnisch zur geänderten Luftmengenverteilung passen.

Grössere Erweiterungen können den Betriebspunkt der gesamten Anlage verändern. In solchen Fällen sollte nicht nur die einzelne Reduktion, sondern das vollständige Rohrnetz betrachtet werden.

Montage von Reduktionen

Reduktionen sollten spannungsfrei zwischen den beiden angrenzenden Rohrleitungen montiert werden.

Bei zentrischen Ausführungen müssen die Rohrmittelachsen entsprechend ausgerichtet werden. Bei exzentrischen Reduktionen ist zusätzlich die Orientierung des Versatzes zu beachten.

Die verwendeten Verbindungselemente müssen zu den jeweiligen Anschluss-Ø und zur Ausführung des Spiralfalzrohrsystems passen.

Beratung und technische Unterstützung

Für die Auswahl der passenden Reduktion benötigen wir den vorhandenen Ø A, den gewünschten Ø B, die Einbausituation und die Information, ob der Übergang zentrisch oder exzentrisch ausgeführt werden soll. Bei bestehenden Anlagen helfen Fotos oder eine einfache Skizze. Wir unterstützen Sie bei der Auswahl der passenden Geometrie und Ø-Kombination für Ihr Spiralfalzrohrsystem.
