Regulierelemente für Spiralfalzrohre und industrielle Luftführung
Mit Einstellklappen und Regulierklappen beeinflussen Sie den freien Querschnitt und damit die Luftverteilung innerhalb eines Spiralfalzrohrsystems. Die manuellen Regulierelemente eignen sich für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung und stehen je nach Rohrgrösse in unterschiedlichen Ausführungen zur Verfügung.
Regulierelemente werden innerhalb eines Spiralfalzrohrsystems eingesetzt, um den freien Leitungsquerschnitt manuell zu verändern und damit die Luftführung in einzelnen Rohrsträngen zu beeinflussen. Je nach Rohrdurchmesser und gewünschter Ausführung stehen einfache Einstellklappen sowie Regulierklappen mit Konsole zur Verfügung.
Luftströme innerhalb des Rohrsystems beeinflussen
In verzweigten Luftführungssystemen sollen nicht zwingend alle Leitungsstränge mit demselben freien Querschnitt betrieben werden. Unterschiedliche Leitungslängen, Rohrdurchmesser, Formteile und angeschlossene Bereiche können dazu führen, dass einzelne Stränge unterschiedlich viel Luft fördern.
Regulierelemente ermöglichen es, den freien Rohrquerschnitt über eine drehbare Klappe manuell zu verändern. Dadurch kann der Luftstrom eines Leitungsabschnittes beeinflusst und das Rohrnetz an den vorgesehenen Betriebszustand angepasst werden.
Eine Klappenstellung allein definiert jedoch keinen exakten Volumenstrom. Für eine kontrollierte Einregulierung müssen die tatsächlichen Luftmengen beziehungsweise Strömungsverhältnisse des Systems berücksichtigt werden.
Luftführung einstellen
Eine drehbare Klappe verändert den freien Querschnitt der Rohrleitung und ermöglicht dadurch die manuelle Beeinflussung des Luftstroms.
Einstellklappe oder Konsole
Für kleinere und einfache Anwendungen stehen Einstellklappen zur Verfügung, während Regulierklappen mit Konsole eine separate Bedien- und Lagerkonstruktion besitzen.
Rohrnetz als Ganzes betrachten
Die Klappenstellung sollte zur Luftmenge, zum Ventilator und zu den Widerständen der übrigen Rohrstränge passen.
Produktgruppen der Regulierelemente
Einstellklappen bilden die einfache Ausführung der manuellen Regulierelemente. Sie besitzen eine innerhalb des Rohrquerschnitts angeordnete Klappenscheibe und werden über eine Stellschraube auf die gewünschte Position eingestellt.
Regulierklappen mit Konsole besitzen eine separate Konsole und eine durchgehende Achskonstruktion. Sie eignen sich für entsprechend grössere Rohrdimensionen beziehungsweise Einbausituationen, bei denen eine ausgeprägtere Bedien- und Lagerkonstruktion erforderlich ist.

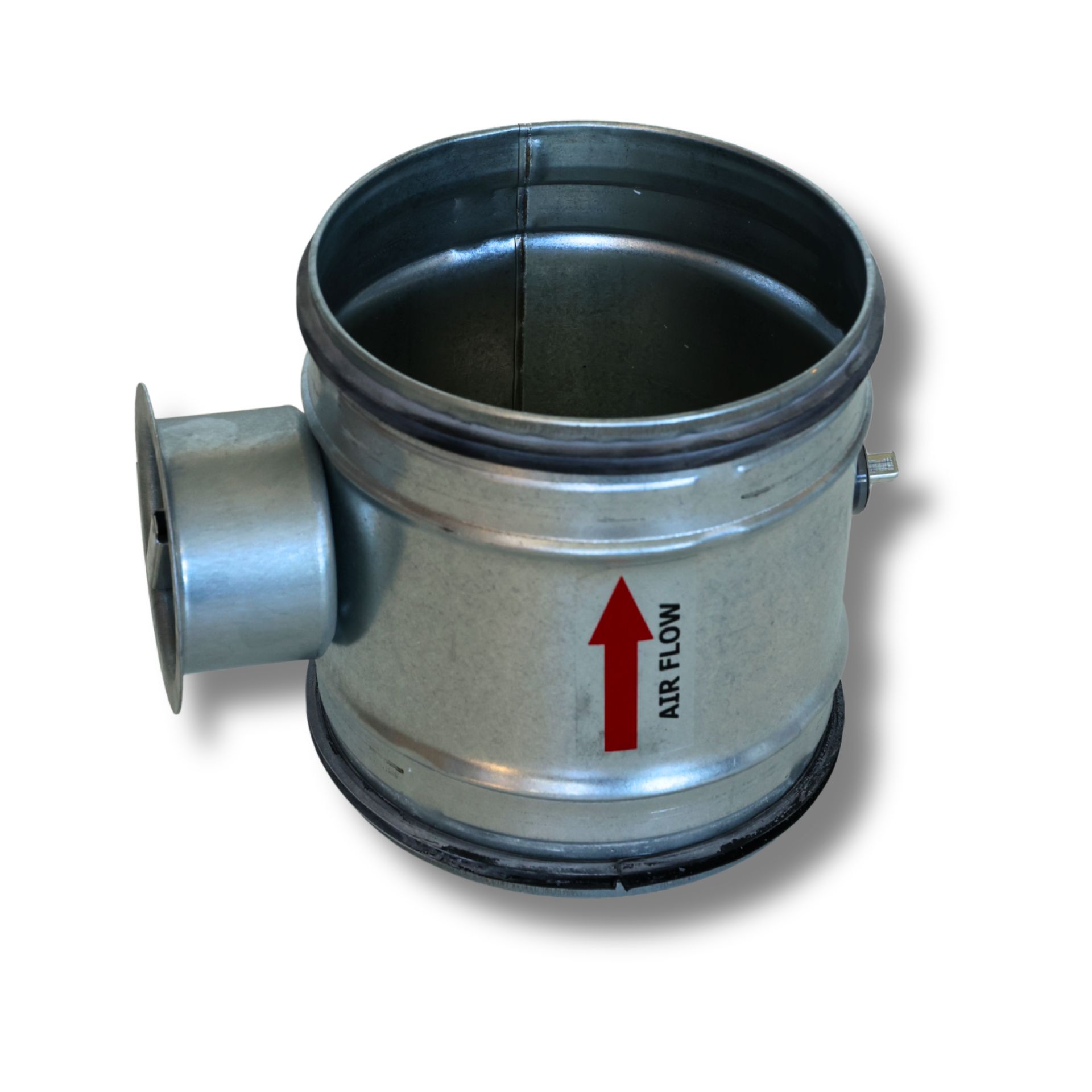

Einstellklappen – einfache manuelle Regulierung
Die Einstellklappe ist die einfache Ausführung innerhalb der Regulierelemente des Spiralfalzrohrsystems. In den technischen Unterlagen wird die Serie VEKI ausdrücklich als Normallieferung beziehungsweise Standard-Regulierelement geführt, sofern keine andere Ausführung spezifiziert wird.
Die innerhalb der Rohrleitung angeordnete Klappenscheibe lässt sich über eine Stellschraube verdrehen und in der gewünschten Position fixieren.
Dadurch lässt sich der freie Querschnitt des Leitungsabschnittes verändern. Die Einstellklappe eignet sich damit für einfache manuelle Anpassungen der Luftführung innerhalb des Rohrnetzes.

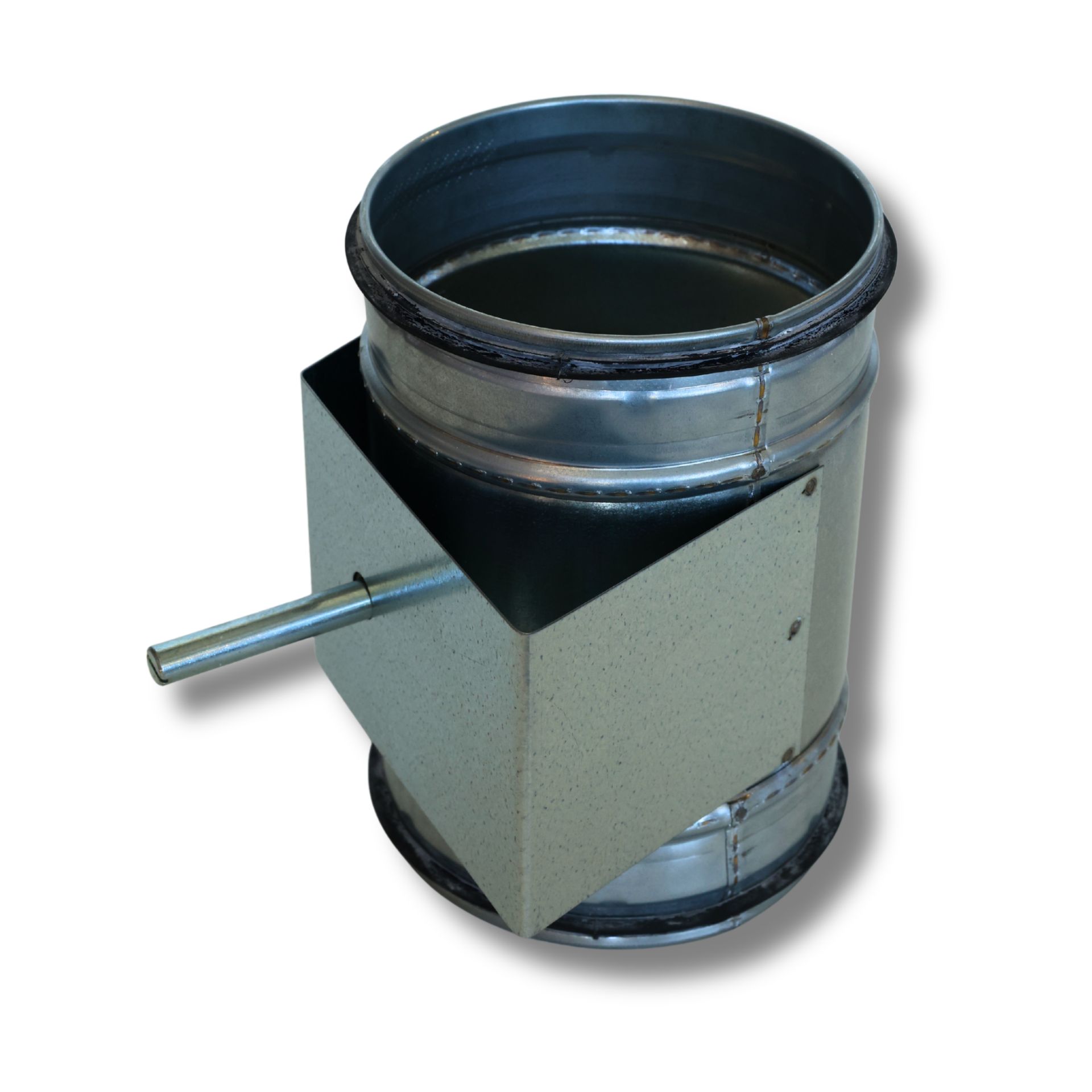

Regulierklappen mit Konsole
Regulierklappen mit Konsole besitzen gegenüber der einfachen Einstellklappe eine separate Lager- und Konsolenkonstruktion.
Für die Standardausführung ist eine runde Achse mit Ø 12 mm dokumentiert. Das Gehäuse beziehungsweise Formteil besteht aus sendzimirverzinktem Stahl.
Die Konsole stellt die mechanische Aufnahme ausserhalb des Rohrquerschnitts bereit und erleichtert eine klar definierte Bedienung der Klappenachse.
Was bewirkt eine Regulierklappe?
Wird die Klappe parallel zur Strömungsrichtung eingestellt, steht ein grosser Teil des Rohrquerschnitts zur Verfügung. Wird sie weiter in den Luftstrom gedreht, verringert sich der freie Querschnitt und der Strömungswiderstand dieses Leitungsabschnittes steigt.
Damit lässt sich die Verteilung der Luft innerhalb eines verzweigten Systems beeinflussen.
Die tatsächliche Wirkung hängt jedoch vom gesamten Rohrnetz ab. Auch Ventilator, Rohrdurchmesser, Leitungslängen, Bögen, Abzweigungen und weitere Regulierelemente bestimmen den resultierenden Luftvolumenstrom.
Regulieren ist nicht dasselbe wie Absperren
Regulierklappen sind in erster Linie dafür vorgesehen, den freien Querschnitt und damit den Luftstrom zu beeinflussen.
Sie sollten deshalb nicht automatisch mit einem speziell zum vollständigen Öffnen und Schliessen eines Leitungsstranges vorgesehenen Absperrelement gleichgesetzt werden.
Wenn eine Leitung betrieblich gezielt vollständig abgesperrt oder automatisch geschaltet werden muss, können dafür je nach Anlagenkonzept andere Absperr- oder Umschaltkomponenten geeigneter sein.
Luftverteilung in verzweigten Rohrnetzen
In einem Rohrsystem mit mehreren Abzweigungen entstehen unterschiedliche Strömungswiderstände. Ein kurzer gerader Rohrstrang kann beispielsweise einen geringeren Widerstand besitzen als eine längere Leitung mit mehreren Bögen.
Ohne zusätzliche Anpassung kann sich die verfügbare Luft deshalb ungleich auf die einzelnen Leitungswege verteilen.
Regulierklappen ermöglichen es, den Widerstand einzelner Stränge gezielt zu erhöhen und das System dadurch auf den gewünschten Betriebszustand abzustimmen.
Einregulierung des Rohrsystems
Für eine technische Einregulierung reicht es nicht aus, die Klappen lediglich nach Augenmass auf unterschiedliche Winkel einzustellen.
Soll eine definierte Luftverteilung erreicht werden, sollten die tatsächlichen Luftmengen beziehungsweise Strömungsgeschwindigkeiten an den relevanten Leitungsabschnitten überprüft und die Klappenstellungen entsprechend angepasst werden.
Besonders bei mehreren parallel betriebenen Leitungssträngen kann eine solche Einregulierung wesentlich zur gleichmässigen Funktion des Gesamtsystems beitragen.
Druckverlust bewusst einsetzen
Eine teilweise geschlossene Regulierklappe erhöht gezielt den Strömungswiderstand eines Rohrabschnittes.
Genau dieser zusätzliche Widerstand wird genutzt, um die Luftverteilung zwischen unterschiedlichen Leitungssträngen zu beeinflussen.
Gleichzeitig erhöht eine starke Drosselung den Gesamtdruckverlust. Regulierelemente sollten deshalb nicht dazu verwendet werden, grundlegend falsch dimensionierte Rohrleitungen oder einen unpassend ausgelegten Ventilator zu kompensieren.
Einstellklappe oder Regulierklappe mit Konsole?
Die einfache Einstellklappe eignet sich für Rohrdimensionen und Anwendungen, bei denen eine kompakte manuelle Einstellmöglichkeit ausreicht.
Die Regulierklappe mit Konsole besitzt eine ausgeprägtere Achs-, Lager- und Bedienkonstruktion und wird innerhalb des vorhandenen Rohrprogramms für entsprechend grössere beziehungsweise dafür vorgesehene Dimensionen eingesetzt.
Welche Variante benötigt wird, richtet sich deshalb nach Rohr-Ø, vorhandener Anschlussgeometrie und gewünschter mechanischer Ausführung.
Material und Konstruktion
Sowohl die dokumentierten Einstellklappen als auch die Regulierklappen mit Konsole gehören zum verzinkten Rundrohrprogramm.
Für die Einstellklappen ist Stahl sendzimirverzinkt dokumentiert. Bei den Regulierklappen mit Konsole wird ebenfalls sendzimirverzinkter Stahl eingesetzt.
Bei der Standard-Regulierklappe mit Konsole sind zusätzlich Kunststofflager aus PA6.6 dokumentiert. Diese sind gemäss zugrunde liegender Systemunterlage bis 80 °C beständig.
Temperatur der Anwendung berücksichtigen
Besonders bei Regulierklappen mit Kunststofflager muss die Betriebstemperatur der geführten Luft berücksichtigt werden.
Für die dokumentierte Standardausführung mit PA6.6-Lager wird eine Beständigkeit bis 80 °C angegeben.
Bei höheren Temperaturen sollte daher vor der Auswahl geprüft werden, ob diese Standardausführung für die Anwendung geeignet ist oder eine andere Klappenkonstruktion benötigt wird.
Regulierelemente für Abluft und industrielle Luftführung
Die Regulierelemente dieser Kategorie gehören zum Spiralfalzrohrsystem und sind primär für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung vorgesehen.
Je nach Medium und Betriebsbedingungen kann das Rohrsystem auch in ausgewählten leichten Absauganwendungen eingesetzt werden.
Für klassische materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohr- und Regelsystem die technisch passendere Lösung ist.
Einbauposition und Zugänglichkeit
Regulierelemente sollten an einer Stelle eingebaut werden, an der die Einstellvorrichtung auch nach Abschluss der Montage gut zugänglich bleibt.
Das ist besonders wichtig, wenn die Luftverteilung bei der Inbetriebnahme nachjustiert oder später aufgrund veränderter Betriebsbedingungen angepasst werden muss.
Bei Installationen oberhalb von Decken, hinter Verkleidungen oder in schwer zugänglichen Technikbereichen sollte deshalb bereits bei der Planung ein geeigneter Bedien- und Wartungszugang vorgesehen werden.
Regulierelemente bei Umbauten und Erweiterungen
Wird ein bestehendes Rohrsystem um zusätzliche Leitungsstränge erweitert, verändert sich häufig auch die Luftverteilung.
Regulierklappen können dabei helfen, die einzelnen Stränge nach dem Umbau erneut aufeinander abzustimmen.
Eine grössere Erweiterung sollte dennoch nicht nur über zusätzliche Drosselung ausgeglichen werden. Rohrdurchmesser, Ventilatorleistung und Gesamtdruckverlust müssen weiterhin zur neuen Anlagenkonfiguration passen.
Montage von Einstell- und Regulierklappen
Die Klappe sollte spannungsfrei in die angrenzende Rohrleitung integriert werden. Anschluss-Ø und verwendete Verbindungselemente müssen zum Spiralfalzrohrsystem passen.
Vor der endgültigen Montage sollte geprüft werden, ob Stellschraube beziehungsweise Konsole in der vorgesehenen Einbaulage problemlos bedient werden können.
Nach der Einstellung sollte die gewählte Klappenposition zuverlässig fixiert werden, damit sie sich im normalen Anlagenbetrieb nicht unbeabsichtigt verändert.
Beratung und technische Unterstützung
Für die Auswahl des passenden Regulierelements sind Rohr-Ø, Luftmenge, Anzahl der Leitungsstränge, gewünschte Einstellmöglichkeit, Einbaulage und Betriebstemperatur entscheidend. Bei bestehenden Anlagen helfen eine Skizze des Rohrnetzes sowie Angaben zu Ventilator und angeschlossenen Leitungswegen. Wir unterstützen Sie bei der Auswahl zwischen einfacher Einstellklappe und Regulierklappe mit Konsole.
FAQ – Häufige Fragen zu Regulierelementen
Wofür wird eine Einstell- oder Regulierklappe eingesetzt?
Die Klappe verändert den freien Querschnitt einer Rohrleitung und ermöglicht dadurch die manuelle Beeinflussung des Luftstroms innerhalb des Rohrsystems.
Was ist der Unterschied zwischen Einstellklappe und Regulierklappe mit Konsole?
Die Einstellklappe ist eine einfache kompakte Ausführung mit Stellschraube. Die Regulierklappe mit Konsole besitzt eine separate Lager- und Konsolenkonstruktion sowie in der Standardausführung eine runde Achse Ø 12 mm.
Kann mit der Klappe ein exakter Luftvolumenstrom eingestellt werden?
Nicht allein anhand der Klappenstellung. Für einen definierten Volumenstrom müssen die tatsächlichen Luftmengen beziehungsweise Strömungsverhältnisse gemessen und das Rohrsystem entsprechend einreguliert werden.
Erhöht eine teilweise geschlossene Klappe den Druckverlust?
Ja. Wird der freie Querschnitt verkleinert, steigt der Strömungswiderstand des betreffenden Leitungsabschnittes. Diese Wirkung wird gezielt zur Beeinflussung der Luftverteilung genutzt.
Kann eine Regulierklappe als Absperrklappe verwendet werden?
Regulierklappen sind primär zur Beeinflussung des Luftstroms vorgesehen. Wenn ein Leitungsstrang gezielt vollständig abgesperrt oder automatisch geöffnet und geschlossen werden soll, kann ein dafür vorgesehenes Absperrelement die passendere Lösung sein.
Welche Temperatur ist bei der Regulierklappe mit Konsole zu beachten?
Für die dokumentierte Standardausführung sind Kunststofflager aus PA6.6 angegeben, die bis 80 °C beständig sind. Bei höheren Temperaturen muss die Eignung der Klappenausführung geprüft werden.
Wo sollte eine Regulierklappe eingebaut werden?
Die Klappe sollte an einer technisch sinnvollen und dauerhaft zugänglichen Stelle montiert werden, damit sie bei Inbetriebnahme, Wartung oder einer späteren Anpassung des Rohrsystems eingestellt werden kann.
Sind diese Regulierelemente für klassische Staub- und Späneabsaugungen vorgesehen?
Die Regulierelemente gehören primär zum Spiralfalzrohrsystem für Abluft und allgemeine industrielle Luftführung. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohr- und Regelsystem geeigneter ist.
