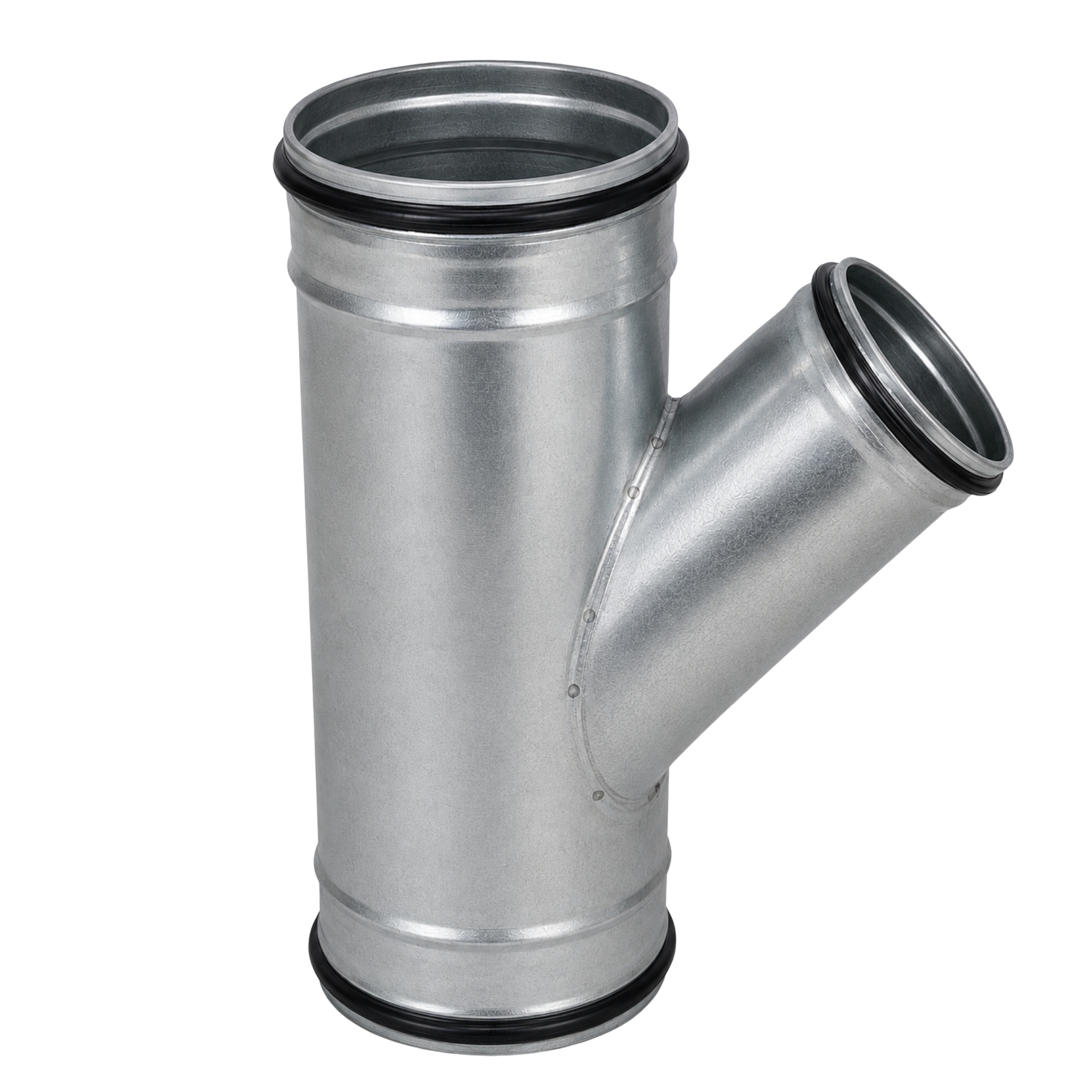

Abzweiger 30° für Spiralfalzrohre

Abzweiger 30° aus verzinktem Stahl teilen eine Spiralfalzleitung in einen zusätzlichen, flach geführten Rohrstrang auf. Der Hauptrohrdurchmesser bleibt bei dieser Standardausführung vor und nach dem Abzweig unverändert, während der Ø des seitlichen Abgangs passend zur benötigten Nebenleitung gewählt wird.

Abzweiger verzinkt, 30°, Ø D 80 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø80 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø80 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø80 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø80 mm auf eine passend dimensionierte Nebenleitung. D Ø80 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø80 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Für Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø80 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, kurze Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø80 mm eignet sich insbesondere für kompakte Absaugstellen, kleinere Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø80 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø80 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø80 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø80 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø80 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø80 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø80 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

75,00 CHF*

Abzweiger verzinkt, 30°, Ø D 100 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø100 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø100 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø100 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø100 mm auf eine passend dimensionierte Nebenleitung. D Ø100 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø100 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Für Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø100 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, kurze Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø100 mm eignet sich insbesondere für kompakte Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø100 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø100 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø100 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø100 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø100 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø100 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø100 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

79,25 CHF*

Abzweiger verzinkt, 30°, Ø D 125 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø125 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø125 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø125 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø125 mm auf eine passend dimensionierte Nebenleitung. D Ø125 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø125 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Für Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø125 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, kurze Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø125 mm eignet sich insbesondere für kompakte Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø125 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø125 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø125 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø125 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø125 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø125 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø125 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

83,90 CHF*

Abzweiger verzinkt, 30°, Ø D 150 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø150 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø150 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø150 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø150 mm auf eine passend dimensionierte Nebenleitung. D Ø150 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø150 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Für Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø150 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, kurze Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø150 mm eignet sich insbesondere für mittlere Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø150 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø150 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø150 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø150 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø150 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø150 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø150 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

88,54 CHF*

Abzweiger verzinkt, 30°, Ø D 160 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø160 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø160 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø160 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø160 mm auf eine passend dimensionierte Nebenleitung. D Ø160 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø160 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Für Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø160 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, kurze Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø160 mm eignet sich insbesondere für mittlere Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø160 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø160 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø160 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø160 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø160 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø160 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø160 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

88,54 CHF*

Abzweiger verzinkt, 30°, Ø D 180 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø180 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø180 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø180 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø180 mm auf eine passend dimensionierte Nebenleitung. D Ø180 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø180 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Für Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø180 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, kurze Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø180 mm eignet sich insbesondere für mittlere Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø180 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø180 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø180 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø180 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø180 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø180 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø180 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

100,23 CHF*

Abzweiger verzinkt, 30°, Ø D 200 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø200 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø200 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø200 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø200 mm auf eine passend dimensionierte Nebenleitung. D Ø200 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø200 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø200 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø200 mm eignet sich für mittlere bis grössere Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø200 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø200 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø200 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø200 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø200 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø200 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø200 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

111,38 CHF*

Abzweiger verzinkt, 30°, Ø D 224 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø224 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø224 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø224 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø224 mm auf eine passend dimensionierte Nebenleitung. D Ø224 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø224 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø224 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø224 mm eignet sich für mittlere bis grössere Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø224 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø224 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø224 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø224 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø224 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø224 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø224 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

124,39 CHF*

Abzweiger verzinkt, 30°, Ø D 250 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø250 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø250 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø250 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø250 mm auf eine passend dimensionierte Nebenleitung. D Ø250 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø250 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø250 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø250 mm eignet sich für mittlere bis grössere Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø250 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø250 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø250 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø250 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø250 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø250 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø250 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

131,56 CHF*

Abzweiger verzinkt, 30°, Ø D 280 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø280 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø280 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø280 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø280 mm auf eine passend dimensionierte Nebenleitung. D Ø280 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø280 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø280 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø280 mm eignet sich für mittlere bis grössere Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø280 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø280 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø280 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø280 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø280 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø280 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø280 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

148,41 CHF*

Abzweiger verzinkt, 30°, Ø D 300 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø300 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø300 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø300 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø300 mm auf eine passend dimensionierte Nebenleitung. D Ø300 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø300 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø300 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø300 mm eignet sich für mittlere bis grössere Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø300 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø300 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø300 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø300 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø300 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø300 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø300 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

163,15 CHF*

Abzweiger verzinkt, 30°, Ø D 315 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø315 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø315 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø315 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø315 mm auf eine passend dimensionierte Nebenleitung. D Ø315 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø315 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø315 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Maschinenanschlüsse, einzelne Absaugstellen, Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø315 mm eignet sich für mittlere bis grössere Absaugstellen, Nebenleitungen und Maschinenanschlüsse. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø315 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø315 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø315 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø315 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø315 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø315 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø315 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

173,11 CHF*

Abzweiger verzinkt, 30°, Ø D 355 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø355 mm, Abgang d1 variabel ist ein rundes Formteil aus sendzimirverzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø355 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø355 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die Ausführung aus sendzimirverzinktem Stahl ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø355 mm auf eine passend dimensionierte Nebenleitung. D Ø355 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Sendzimirverzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø355 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus sendzimirverzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø355 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø355 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø355 mm Abgangsdurchmesser d1 Variabel Material Sendzimirverzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø355 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø355 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø355 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø355 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø355 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø355 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

196,60 CHF*

Abzweiger verzinkt, 30°, Ø D 400 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø400 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø400 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø400 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø400 mm auf eine passend dimensionierte Nebenleitung. D Ø400 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø400 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø400 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø400 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø400 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø400 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø400 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø400 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø400 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø400 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø400 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

209,48 CHF*

Abzweiger verzinkt, 30°, Ø D 450 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø450 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø450 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø450 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø450 mm auf eine passend dimensionierte Nebenleitung. D Ø450 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø450 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø450 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø450 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø450 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø450 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø450 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø450 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø450 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø450 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø450 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

213,73 CHF*

Abzweiger verzinkt, 30°, Ø D 500 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø500 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø500 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø500 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø500 mm auf eine passend dimensionierte Nebenleitung. D Ø500 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø500 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø500 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø500 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø500 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø500 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø500 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø500 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø500 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø500 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø500 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

255,41 CHF*

Abzweiger verzinkt, 30°, Ø D 550 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø550 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø550 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø550 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø550 mm auf eine passend dimensionierte Nebenleitung. D Ø550 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø550 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø550 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø550 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø550 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø550 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø550 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø550 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø550 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø550 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø550 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

329,22 CHF*

Abzweiger verzinkt, 30°, Ø D 560 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø560 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø560 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø560 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø560 mm auf eine passend dimensionierte Nebenleitung. D Ø560 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø560 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø560 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø560 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø560 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø560 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø560 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø560 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø560 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø560 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø560 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

348,34 CHF*

Abzweiger verzinkt, 30°, Ø D 600 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø600 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø600 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø600 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø600 mm auf eine passend dimensionierte Nebenleitung. D Ø600 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø600 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø600 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø600 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø600 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø600 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø600 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø600 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø600 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø600 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø600 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

404,62 CHF*

Abzweiger verzinkt, 30°, Ø D 630 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø630 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø630 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø630 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø630 mm auf eine passend dimensionierte Nebenleitung. D Ø630 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø630 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø630 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø630 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø630 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø630 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø630 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø630 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø630 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø630 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø630 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

433,43 CHF*

Abzweiger verzinkt, 30°, Ø D 650 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø650 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø650 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø650 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø650 mm auf eine passend dimensionierte Nebenleitung. D Ø650 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø650 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø650 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø650 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø650 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø650 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø650 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø650 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø650 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø650 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø650 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

449,49 CHF*

Abzweiger verzinkt, 30°, Ø D 700 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø700 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø700 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø700 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø700 mm auf eine passend dimensionierte Nebenleitung. D Ø700 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø700 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø700 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø700 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø700 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø700 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø700 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø700 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø700 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø700 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø700 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

478,43 CHF*

Abzweiger verzinkt, 30°, Ø D 710 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø710 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø710 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø710 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø710 mm auf eine passend dimensionierte Nebenleitung. D Ø710 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø710 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø710 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø710 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø710 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø710 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø710 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø710 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø710 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø710 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø710 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

486,53 CHF*

Abzweiger verzinkt, 30°, Ø D 750 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø750 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø750 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø750 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø750 mm auf eine passend dimensionierte Nebenleitung. D Ø750 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø750 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø750 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø750 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø750 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø750 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø750 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø750 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø750 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø750 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø750 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

518,65 CHF*

Abzweiger verzinkt, 30°, Ø D 800 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø800 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø800 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø800 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø800 mm auf eine passend dimensionierte Nebenleitung. D Ø800 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø800 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø800 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø800 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø800 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø800 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø800 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø800 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø800 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø800 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø800 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

603,75 CHF*

Abzweiger verzinkt, 30°, Ø D 850 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø850 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø850 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø850 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø850 mm auf eine passend dimensionierte Nebenleitung. D Ø850 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø850 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø850 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø850 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø850 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø850 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø850 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø850 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø850 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø850 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø850 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

672,64 CHF*

Abzweiger verzinkt, 30°, Ø D 900 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø900 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø900 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø900 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø900 mm auf eine passend dimensionierte Nebenleitung. D Ø900 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø900 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø900 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø900 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø900 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø900 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø900 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø900 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø900 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø900 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø900 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

706,23 CHF*

Abzweiger verzinkt, 30°, Ø D 950 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø950 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø950 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø950 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø950 mm auf eine passend dimensionierte Nebenleitung. D Ø950 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø950 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø950 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø950 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø950 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø950 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø950 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø950 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø950 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø950 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø950 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

773,80 CHF*

Abzweiger verzinkt, 30°, Ø D 1000 mm, Ø d1 variabel

Der Abzweiger 30°, Hauptdurchmesser D Ø1000 mm, Abgang d1 variabel ist ein rundes Formteil aus verzinktem Stahl für verzinkte Rundrohrsysteme in Absaug-, Abluft- und Lüftungsleitungen. Er wird eingesetzt, wenn von einer Hauptleitung mit Ø1000 mm eine weitere Leitung in einem Winkel von 30° abgezweigt werden soll. Der Abgangsdurchmesser d1 wird passend zur vorgesehenen Abzweigleitung gewählt. Für die richtige Auswahl müssen deshalb sowohl der feste Hauptdurchmesser D als auch der benötigte Abgangsdurchmesser d1 geprüft werden. Zusätzlich ist sicherzustellen, dass die Anschlussseiten der angrenzenden Rohr- und Formteile mechanisch zum Abzweiger passen. Technische Beschreibung Der Abzweiger ist als rundes Formteil mit einem festen Hauptdurchmesser D von Ø1000 mm und einem seitlichen Abgang im Winkel von 30° ausgeführt. Der Durchmesser d1 des Abgangs ist variabel und wird entsprechend der vorgesehenen Nebenleitung festgelegt. Die verzinkte Stahlausführung ist für die Integration in verzinkte Rundrohrsysteme vorgesehen. In der Praxis ist die Abgrenzung zu Abzweigern mit 45° oder 90°, T-Stücken, Sattelstücken und anderen Rohrformteilen wichtig. Der Winkel allein bestimmt nicht, ob das Formteil zur vorhandenen Leitung passt. Entscheidend sind zusätzlich die Durchmesser der Haupt- und Abzweigleitung, die Anschlussseiten, der verfügbare Einbauraum und der weitere Leitungsverlauf. Abzweigung im Winkel von 30° Für den Übergang von einer Hauptleitung mit Ø1000 mm auf eine passend dimensionierte Nebenleitung. D Ø1000 mm, d1 variabel Fester Hauptdurchmesser mit variablem Abgangsdurchmesser für die jeweilige Einbausituation. Verzinkter Stahl Verzinkte Stahlausführung für typische Absaug-, Abluft- und Lüftungsleitungen im gewerblichen Einsatz. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø1000 mm Variabel wählbarer Abgangsdurchmesser d1 Abgang im Winkel von 30° Ausführung aus verzinktem Stahl Geeignet für Absaug-, Abluft- und Lüftungsleitungen Sinnvoll bei Neuaufbau, Erweiterung, Umbau oder Ersatz bestehender Leitungsabschnitte Klare Zuordnung von Haupt- und Abgangsdurchmesser zur Reduktion von Fehlbestellungen In modulare Rundrohrsysteme integrierbar, sofern Durchmesser und Anschlussseiten passen Typische Einsatzbereiche Der Abzweiger 30°, D Ø1000 mm, d1 variabel wird eingesetzt, wenn innerhalb eines verzinkten Rundrohrsystems eine Nebenleitung schräg von einer Hauptleitung abgehen soll. Typische Einsatzbereiche sind Abzweigungen von Sammel- und Hauptleitungen, Verbindungen zu Nebenleitungen, Leitungsanpassungen und Erweiterungen bestehender Rohrsysteme in Werkstätten, Produktionsbereichen und technischen Anlagen. Der Hauptdurchmesser Ø1000 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Vor der Bestellung muss festgelegt werden, welcher Abgangsdurchmesser d1 benötigt wird und ob der 30°-Abgang zum vorgesehenen Leitungsverlauf und zum verfügbaren Einbauraum passt. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 30° Hauptdurchmesser D Ø1000 mm Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit seitlichem 30°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den Hauptdurchmesser D von Ø1000 mm und legen Sie den benötigten Abgangsdurchmesser d1 eindeutig fest. Zusätzlich müssen die Anschlussseiten der vorhandenen Rohr- und Formteile geprüft werden. Dies ist besonders bei Erweiterungen, Ersatzteilen und gemischten Rohrsystemen relevant. Der Abzweiger sollte spannungsarm und entsprechend dem vorgesehenen Leitungsverlauf montiert werden. Je nach Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen notwendig sein. Bei Vibrationen, häufigen Demontagen oder sensiblen Medien ist die Einbausituation technisch zu prüfen. Berücksichtigen Sie den Platzbedarf des schräg verlaufenden 30°-Abgangs und der anschliessenden Nebenleitung. Die angrenzenden Bauteile müssen gerade ausgerichtet sein und dürfen den Abzweiger nicht verspannen. Der gewählte Abgangsdurchmesser d1 muss mit der weiterführenden Leitung übereinstimmen. Passende Komponenten und Zubehör Der Abzweiger 30°, D Ø1000 mm, d1 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl sollten Hauptdurchmesser, Abgangsdurchmesser, Anschlussart, Einbaulage und die restlichen Systemkomponenten gemeinsam betrachtet werden. Beratung zu Abzweigern 30° mit Ø1000 mm Wenn nicht eindeutig ist, welcher Abgangsdurchmesser d1 benötigt wird oder ob ein Abzweiger mit 30°, 45° oder 90° zur Einbausituation passt, unterstützen wir Sie bei der technischen Klärung. Eine kurze Prüfung der Durchmesser, Anschlussseiten und Einbauverhältnisse verhindert falsche Bestellungen und erleichtert die Montage vor Ort. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 30°, D Ø1000 mm, d1 variabel Wofür wird der Abzweiger 30°, D Ø1000 mm, d1 variabel verwendet? Er wird verwendet, um innerhalb eines verzinkten Rundrohrsystems eine passend dimensionierte Nebenleitung in einem Winkel von 30° von einer Hauptleitung mit Ø1000 mm abzuzweigen. Was bedeutet beim Abzweiger die Angabe d1 variabel? Die Angabe bedeutet, dass der Durchmesser des seitlichen Abgangs passend zur vorgesehenen Nebenleitung gewählt wird. Der benötigte Wert muss vor der Bestellung eindeutig festgelegt werden. Was ist bei der Auswahl des 30°-Abzweigers zu beachten? Zu prüfen sind der Hauptdurchmesser D, der benötigte Abgangsdurchmesser d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf der Haupt- und Nebenleitung.

845,88 CHF*

Abzweiger 30° ermöglichen eine flache Verzweigung innerhalb eines Spiralfalzrohrsystems. Die Stammleitung wird gerade weitergeführt, während ein zusätzlicher Rohrstrang im Winkel von 30° abzweigt. Bei dieser Standardausführung bleibt der Ø der Hauptleitung vor und nach dem Abzweiger gleich; der Ø des Abgangs wird passend zur benötigten Nebenleitung gewählt.

Flache Verzweigung bei gleichbleibender Hauptleitung

Der 30°-Abzweiger wird eingesetzt, wenn ein zusätzlicher Rohrstrang möglichst flach aus einer geraden Hauptleitung herausgeführt werden soll.

Die Hauptleitung besitzt auf beiden Seiten des Formteils denselben Ø. Der seitliche Abgang kann dagegen passend zur vorgesehenen Dimension der Nebenleitung gewählt werden.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Rohrdurchmesser auf den Innendurchmesser.

Winkel

30° Abzweig

Der zusätzliche Rohrstrang wird flach im Winkel von 30° von der durchgehenden Hauptleitung weggeführt.

Hauptleitung

Ø bleibt unverändert

Ein- und Ausgang des Hauptstrangs besitzen bei dieser Standardausführung denselben Rohrdurchmesser.

Abgang

Ø variabel

Der Durchmesser des seitlichen Abgangs wird passend zur geplanten Nebenleitung gewählt.

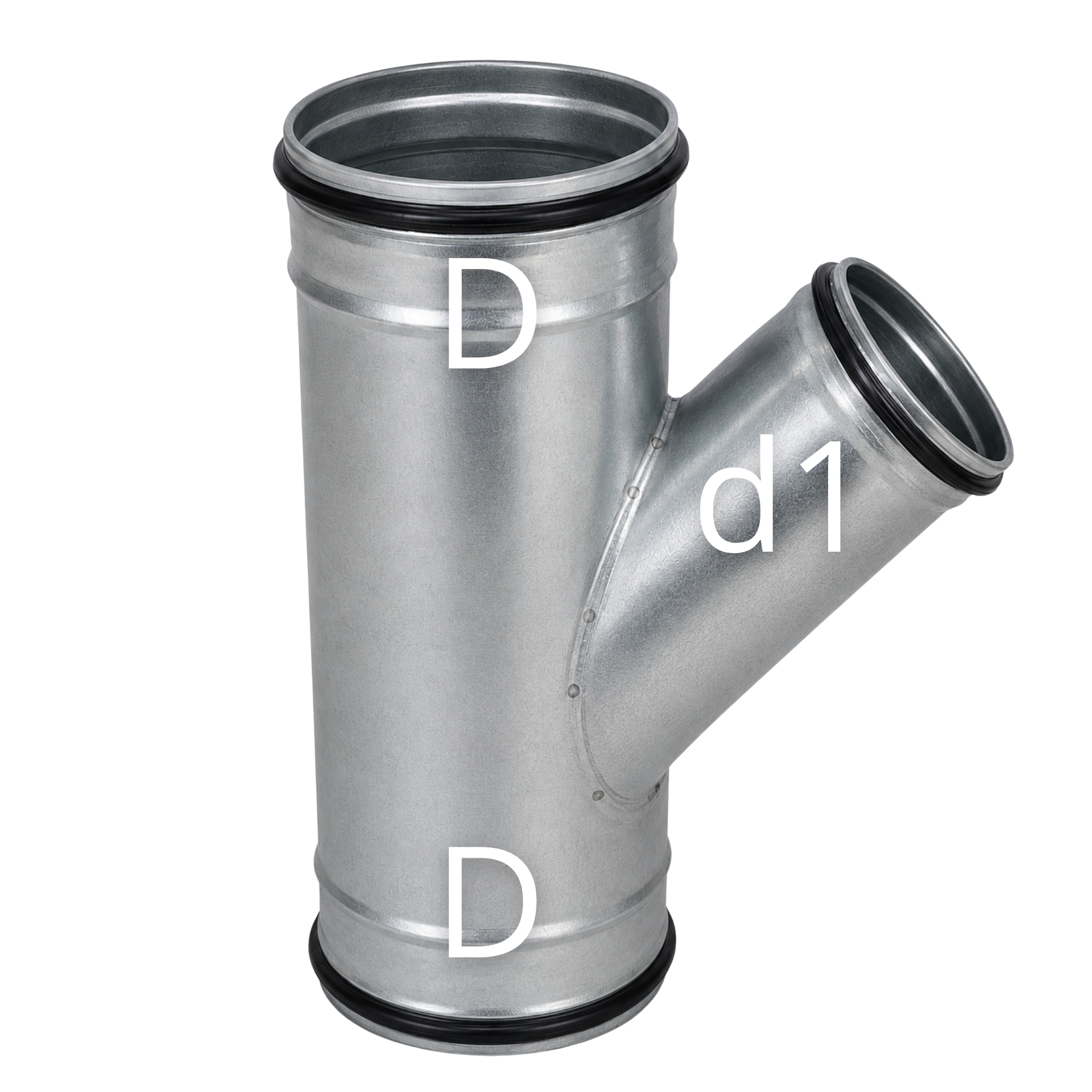

D und d1 – welche Masse sind entscheidend?

Für die Auswahl des passenden 30°-Abzweigers sind zwei Rohrdurchmesser relevant.

D bezeichnet den Ø der durchgehenden Hauptleitung. Dieser bleibt bei der Standardausführung auf beiden Seiten des Abzweigers identisch.

d1 bezeichnet den Ø des schrägen 30°-Abgangs. Dieser wird passend zur Dimension des angeschlossenen Nebenstrangs gewählt.

Beispiel für die Auswahl

Soll eine Hauptleitung Ø 400 mm gerade weitergeführt und zusätzlich eine Nebenleitung im Winkel von 30° angeschlossen werden, wird zunächst der Abzweiger für Hauptrohr Ø 400 mm gewählt.

Der Ø des seitlichen Abgangs richtet sich anschliessend nach der geplanten Nebenleitung.

Der Hauptstrang bleibt sowohl vor als auch nach der Verzweigung Ø 400 mm. Eine Reduktion der Hauptleitung findet bei dieser Produktgruppe nicht statt.

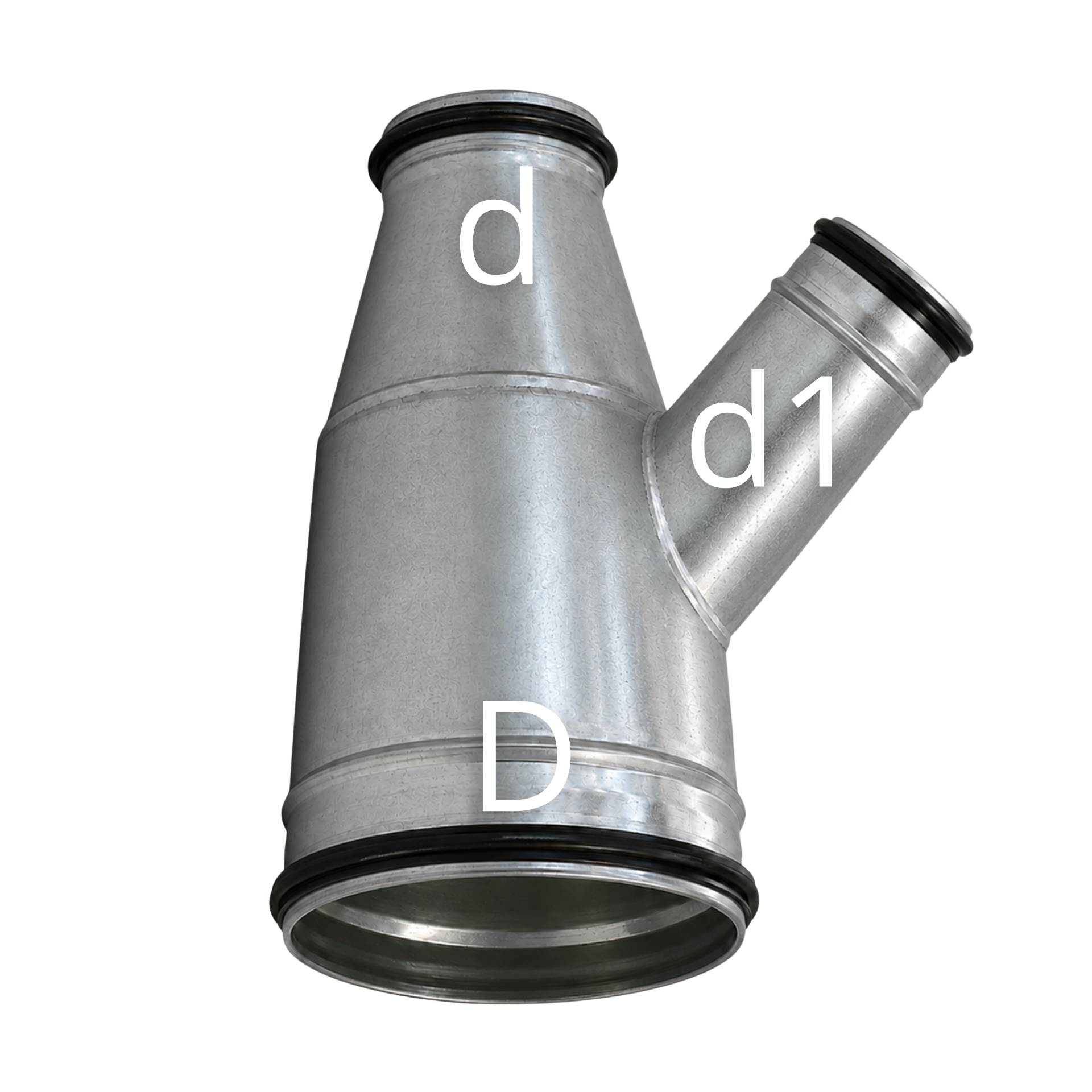

Abzweiger 30° oder Abzweiger 30° reduziert?

Der Unterschied liegt in der Weiterführung der Hauptleitung.

Beim normalen Abzweiger 30° bleibt der Hauptrohr-Ø vor und nach der Verzweigung identisch. Nur der seitliche Abgang kann einen abweichenden Ø besitzen.

Beim Abzweiger 30° reduziert kann zusätzlich der weiterführende Hauptstrang auf einen anderen Rohrdurchmesser übergehen. Damit lassen sich Verzweigung und Querschnittsänderung innerhalb eines Formteils kombinieren.

Wann ist ein 30°-Abzweiger sinnvoll?

Ein 30°-Abzweiger eignet sich, wenn eine Nebenleitung möglichst flach aus der Hauptleitung herausgeführt werden soll und dafür ausreichend Einbauraum vorhanden ist.

Durch den kleinen Abzweigwinkel verläuft der Nebenstrang länger in Richtung der Hauptleitung, bevor er sich deutlich von ihr entfernt. Das kann bei entsprechend geplanten Rohrtrassen einen gleichmässigen Übergang ermöglichen.

Die flache Bauform benötigt allerdings mehr Platz in Längsrichtung. Der verfügbare Einbauraum sollte deshalb bereits vor der Auswahl berücksichtigt werden.

30°, 45° oder 90°?

Der Abzweigwinkel beeinflusst sowohl den Leitungsverlauf als auch den benötigten Einbauraum.

Ein 30°-Abzweiger führt den Nebenstrang besonders flach aus der Hauptleitung. Der 45°-Abzweiger bildet einen mittleren Kompromiss zwischen flacher Führung und Platzbedarf. Ein 90°-Abzweiger führt den Nebenstrang unmittelbar seitlich weg und eignet sich besonders für kompakte Einbausituationen.

Welche Ausführung technisch sinnvoll ist, hängt von der Rohrtrasse, dem verfügbaren Raum und der strömungstechnischen Auslegung des vollständigen Systems ab.

Strömungsverlauf bei einem flachen Abzweig

Jede Verzweigung beeinflusst die Luftströmung und erzeugt zusätzlichen Druckverlust, da der Luftstrom aufgeteilt und ein Teil davon in den Nebenstrang umgelenkt wird.

Ein 30°-Abgang führt den Nebenstrom besonders flach aus der Hauptleitung. Bei geeigneter Dimensionierung kann dies einen strömungsgünstigen Übergang ermöglichen.

Der tatsächliche Druckverlust hängt jedoch zusätzlich von Rohrdurchmessern, Luftgeschwindigkeit, Verhältnis zwischen Haupt- und Abgangs-Ø sowie der Luftmengenverteilung ab.

Abgang passend zur Luftmenge dimensionieren

Der Ø des seitlichen Abgangs sollte aus der benötigten Luftmenge des angeschlossenen Nebenstrangs abgeleitet werden.

Bei gleicher Luftmenge führt ein kleinerer Rohrquerschnitt zu einer höheren Strömungsgeschwindigkeit und einem höheren Druckverlust. Ein grösserer Querschnitt reduziert dagegen die Geschwindigkeit.

Die Dimensionierung von d1 sollte deshalb immer zusammen mit der nachfolgenden Rohrleitung betrachtet werden.

Luftverteilung zwischen Haupt- und Nebenstrang

Der Abzweiger legt nicht automatisch fest, wie sich die Luftmenge auf Hauptleitung und Nebenstrang verteilt.

Entscheidend sind die Druckverluste und Widerstände der beiden nachfolgenden Leitungswege sowie die gesamte Anlagenkonfiguration.

Sind definierte Luftmengen erforderlich, müssen diese bei der Systemauslegung berücksichtigt und bei Bedarf mit geeigneten Regulierelementen eingestellt werden.

30°-Abzweiger in verzweigten Rohrnetzen

In grösseren Luftführungssystemen können mehrere 30°-Abzweiger eingesetzt werden, um verschiedene Nebenleitungen möglichst flach aus einer Haupttrasse herauszuführen.

Bei mehreren aufeinanderfolgenden Verzweigungen verändert jeder Abgang die verbleibende Luftmenge in der weiterführenden Hauptleitung.

Für eine saubere Auslegung sollte deshalb das vollständige Rohrnetz betrachtet werden und nicht nur der einzelne Abzweiger.

Einbauraum in Längsrichtung berücksichtigen

Durch den flachen 30°-Winkel benötigt der Abgang mehr Platz entlang der Hauptleitung als eine steilere Verzweigung.

Bei der Planung sollte geprüft werden, ob Wände, Maschinen, andere Rohrleitungen oder Tragkonstruktionen den Verlauf des Nebenstrangs einschränken.

Auch der anschliessende Rohrweg muss berücksichtigt werden, damit nach dem Abzweiger genügend Platz für weitere Rohre, Bögen und Verbindungselemente vorhanden bleibt.

Abzweiger für Abluft und industrielle Luftführung

Die 30°-Abzweiger gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie eignen sich besonders für verzweigte Rohrnetze, bei denen Nebenleitungen mit flachem Winkel aus einer Haupttrasse herausgeführt werden sollen.

Je nach Medium und Betriebsbedingungen kann das Rohrsystem auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem die technisch passendere Lösung ist.

Montage und Befestigung

Der Abzweiger sollte spannungsarm in die Hauptleitung integriert werden. Die angrenzenden Rohrkomponenten müssen sauber ausgerichtet sein.

Der abgehende Nebenstrang sollte ausreichend befestigt werden, damit dessen Eigengewicht nicht dauerhaft über den Abzweiger und dessen Verbindungsstellen getragen wird.

Bei grösseren Rohrdimensionen sollte zusätzlich das Eigengewicht des Formteils bei der Befestigungsplanung berücksichtigt werden.

Beratung zu Abzweigern 30°

Für die Auswahl benötigen wir den Ø der Hauptleitung D, den benötigten Abgangs-Ø d1 und Angaben zur Einbausituation. Bei bestehenden Anlagen helfen Fotos oder eine einfache Skizze des Rohrverlaufs. Wir unterstützen Sie bei der Auswahl der passenden Dimensionen und bei der Entscheidung zwischen 30°, 45° und 90° sowie zwischen Standard- und reduzierter Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Abzweigern 30°

Wofür wird ein Abzweiger 30° eingesetzt?

Er teilt eine gerade Hauptleitung auf und führt einen zusätzlichen Rohrstrang in einem flachen Winkel von 30° von der Stammleitung weg.

Was bedeutet D beim Abzweiger?

D bezeichnet den Ø der durchgehenden Hauptleitung. Bei der Standardausführung bleibt dieser vor und nach dem Abzweiger identisch.

Was bedeutet d1?

d1 bezeichnet den Ø des seitlichen 30°-Abgangs und wird passend zur angeschlossenen Nebenleitung gewählt.

Kann der Abgang kleiner als die Hauptleitung sein?

Ja. Der Ø des Abgangs kann passend zur benötigten Nebenleitung gewählt werden, während die Hauptleitung bei dieser Standardausführung denselben Ø behält.

Was ist der Unterschied zum Abzweiger 30° reduziert?

Beim normalen Abzweiger bleibt der Hauptrohr-Ø vor und nach dem Abzweig gleich. Beim reduzierten Abzweiger kann zusätzlich der weiterführende Hauptstrang auf einen anderen Ø wechseln.

Welchen Vorteil bietet ein 30°-Abzweig?

Der kleine Winkel ermöglicht eine besonders flache Führung des Nebenstrangs. Bei geeigneter Auslegung kann dadurch ein günstiger Strömungsverlauf entstehen, allerdings benötigt die Verbindung mehr Platz in Längsrichtung.

Bestimmt der Abzweiger die Luftmenge im Nebenstrang?

Nein. Die tatsächliche Luftverteilung hängt von den Widerständen des vollständigen Rohrnetzes ab. Für definierte Luftmengen können zusätzliche Regulierelemente erforderlich sein.
