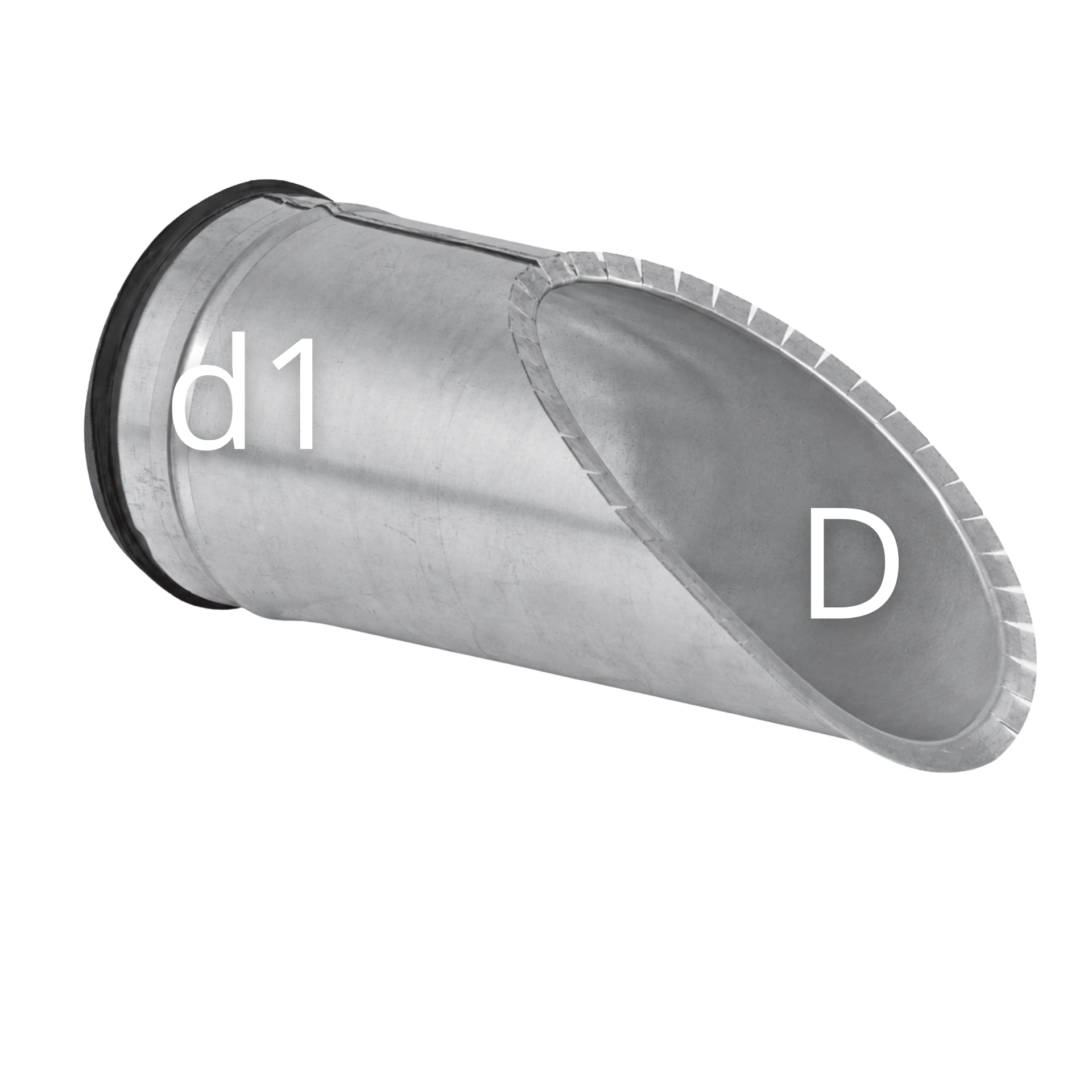

Sattelstücke 30° zentrisch für Spiralfalzrohre

Sattelstücke 30° zentrisch aus sendzimirverzinktem Stahl ermöglichen den Anschluss eines besonders flach geführten Rohrstrangs an eine runde Hauptleitung. Der Ø des 30°-Sattelstutzens ist bei der jeweiligen Produktvariante fest definiert, während das Sattelstück passend zum benötigten Hauptrohr-Ø ausgeführt wird.

Sattelstück verzinkt, 30°, D Ø80 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø80 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø80 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø80 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø80 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø80 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø80 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø80 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø80 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø80 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø80 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø80 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø80 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø80 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø80 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø80 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

29,60 CHF*

Sattelstück verzinkt, 30°, D Ø100 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø100 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø100 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø100 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø100 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø100 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø100 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø100 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø100 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø100 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø100 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø100 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø100 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø100 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø100 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø100 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

30,80 CHF*

Sattelstück verzinkt, 30°, D Ø125 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø125 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø125 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø125 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø125 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø125 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø125 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø125 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø125 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø125 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø125 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø125 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø125 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø125 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø125 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø125 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

33,59 CHF*

Sattelstück verzinkt, 30°, D Ø150 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø150 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø150 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø150 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø150 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø150 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø150 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø150 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø150 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø150 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø150 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø150 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø150 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø150 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø150 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø150 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

37,70 CHF*

Sattelstück verzinkt, 30°, D Ø160 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø160 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø160 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø160 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø160 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø160 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø160 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø160 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø160 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø160 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø160 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø160 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø160 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø160 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø160 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø160 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

40,49 CHF*

Sattelstück verzinkt, 30°, D Ø180 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø180 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø180 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø180 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø180 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø180 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø180 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø180 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø180 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø180 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø180 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø180 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø180 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø180 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø180 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø180 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

46,20 CHF*

Sattelstück verzinkt, 30°, D Ø200 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø200 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø200 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø200 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø200 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø200 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø200 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø200 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø200 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø200 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø200 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø200 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø200 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø200 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø200 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø200 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

54,29 CHF*

Sattelstück verzinkt, 30°, D Ø224 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø224 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø224 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø224 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø224 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø224 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø224 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø224 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø224 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø224 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø224 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø224 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø224 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø224 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø224 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø224 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

59,74 CHF*

Sattelstück verzinkt, 30°, D Ø250 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø250 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø250 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø250 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø250 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø250 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø250 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø250 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø250 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø250 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø250 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø250 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø250 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø250 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø250 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø250 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

64,91 CHF*

Sattelstück verzinkt, 30°, D Ø280 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø280 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø280 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø280 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø280 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø280 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø280 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø280 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø280 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø280 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø280 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø280 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø280 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø280 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø280 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø280 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

55,62 CHF*

Sattelstück verzinkt, 30°, D Ø300 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø300 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø300 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø300 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø300 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø300 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø300 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø300 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø300 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø300 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø300 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø300 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø300 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø300 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø300 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø300 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

58,81 CHF*

Sattelstück verzinkt, 30°, D Ø315 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø315 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø315 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø315 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø315 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø315 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø315 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø315 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø315 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø315 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø315 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø315 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø315 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø315 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø315 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø315 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

60,40 CHF*

Sattelstück verzinkt, 30°, D Ø355 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø355 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø355 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø355 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø355 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø355 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø355 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø355 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø355 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø355 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø355 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø355 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø355 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø355 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø355 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø355 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

67,70 CHF*

Sattelstück verzinkt, 30°, D Ø400 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø355 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø355 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø355 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø355 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø355 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø355 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø355 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø355 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø355 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø355 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø355 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø355 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø355 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø355 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø355 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

79,12 CHF*

Sattelstück verzinkt, 30°, D Ø450 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø400 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø400 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø400 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø400 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø400 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø400 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø400 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø400 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø400 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø400 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø400 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø400 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø400 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø400 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø400 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

81,24 CHF*

Sattelstück verzinkt, 30°, D Ø500 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø450 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø450 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø450 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø450 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø450 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø450 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø450 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø450 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø450 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø450 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø450 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø450 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø450 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø450 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø450 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

101,29 CHF*

Sattelstück verzinkt, 30°, D Ø550 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø550 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø550 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø550 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø550 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø550 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø550 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø550 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø550 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø550 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø550 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø550 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø550 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø550 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø550 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø550 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

118,15 CHF*

Sattelstück verzinkt, 30°, D Ø560 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø560 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø560 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø560 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø560 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø560 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø560 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø560 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø560 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø560 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø560 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø560 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø560 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø560 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø560 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø560 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

124,52 CHF*

Sattelstück verzinkt, 30°, D Ø600 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø600 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø600 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø600 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø600 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø600 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø600 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø600 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø600 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø600 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø600 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø600 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø600 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø600 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø600 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø600 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

134,21 CHF*

Sattelstück verzinkt, 30°, D Ø630 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø630 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø630 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø630 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø630 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø630 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø630 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø630 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø630 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø630 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø630 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø630 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø630 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø630 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø630 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø630 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

149,48 CHF*

Sattelstück verzinkt, 30°, D Ø650 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø650 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø650 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø650 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø650 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø650 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø650 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø650 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø650 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø650 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø650 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø650 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø650 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø650 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø650 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø650 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

151,87 CHF*

Sattelstück verzinkt, 30°, D Ø700 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø700 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø700 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø700 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø700 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø700 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø700 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø700 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø700 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø700 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø700 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø700 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø700 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø700 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø700 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø700 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

179,88 CHF*

Sattelstück verzinkt, 30°, D Ø710 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø710 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø710 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø710 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø710 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø710 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø710 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø710 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø710 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø710 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø710 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø710 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø710 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø710 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø710 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø710 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

183,06 CHF*

Sattelstück verzinkt, 30°, D Ø750 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø750 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø750 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø750 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø750 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø750 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø750 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø750 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø750 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø750 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø750 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø750 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø750 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø750 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø750 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø750 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

191,16 CHF*

Sattelstück verzinkt, 30°, D Ø800 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø800 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø800 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø800 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø800 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø800 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø800 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø800 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø800 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø800 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø800 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø800 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø800 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø800 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø800 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø800 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

213,73 CHF*

Sattelstück verzinkt, 30°, D Ø850 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø850 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø850 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø850 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø850 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø850 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø850 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø850 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø850 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø850 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø850 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø850 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø850 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø850 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø850 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø850 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

239,35 CHF*

Sattelstück verzinkt, 30°, D Ø900 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø900 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø900 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø900 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø900 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø900 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø900 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø900 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø900 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø900 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø900 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø900 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø900 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø900 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø900 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø900 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

266,56 CHF*

Sattelstück verzinkt, 30°, D Ø950 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø950 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø950 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø950 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø950 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø950 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø950 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø950 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø950 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø950 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø950 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø950 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø950 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø950 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø950 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø950 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

290,59 CHF*

Sattelstück verzinkt, 30°, D Ø1000 mm, d1 variabel

Das verzinkte Sattelstück 30° für D Ø1000 mm mit variablem Abgangsdurchmesser d1 ist ein rundes Formteil zur Herstellung eines flach verlaufenden Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 30°. Die Ausführung ist für ein Hauptrohr mit D Ø1000 mm vorgesehen. Der Abgangsdurchmesser d1 wird passend zur benötigten Nebenleitung festgelegt und muss deshalb bei der Anfrage oder Bestellung angegeben werden. Technische Beschreibung Das Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø1000 mm angepasst. Der seitliche Abgang wird im Winkel von 30° zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zum gewählten Abgangsdurchmesser passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø1000 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø1000 mm. d1 variabel Der Abgangsdurchmesser wird passend zur vorgesehenen Nebenleitung festgelegt. 30°-Abgang Flach angeordneter Rohrabgang für eine strömungsgünstige Leitungsführung. Eigenschaften und Vorteile Sattelstück für ein Hauptrohr mit D Ø1000 mm Variabler Abgangsdurchmesser d1 Flach verlaufender Abgang im Winkel von 30° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Abgangsdurchmesser passend zur vorgesehenen Nebenleitung wählbar Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø1000 mm mit variablem d1 wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 30° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Durch den variablen Abgangsdurchmesser kann die Ausführung auf die benötigte Anschlussdimension der Nebenleitung abgestimmt werden. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Hauptrohrdurchmesser D Ø1000 mm Abgangsdurchmesser d1 Variabel Abgangswinkel 30° Material Verzinkter Stahl Funktion Herstellung eines flach verlaufenden Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø1000 mm mit der vorhandenen Rohrleitung übereinstimmt. Geben Sie zusätzlich den benötigten Abgangsdurchmesser d1 für die vorgesehene Nebenleitung an. Die Öffnung im Hauptrohr muss auf den festgelegten Abgangsdurchmesser abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang im vorgesehenen Winkel ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das Sattelstück 30° für D Ø1000 mm mit variablem d1 wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der benötigte Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum Sattelstück 30° D Ø1000 mm mit variablem d1 Wenn der benötigte Abgangsdurchmesser oder die Einbausituation nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Sattelstück 30° D Ø1000 mm mit variablem d1 Wofür wird das Sattelstück 30° D Ø1000 mm mit variablem d1 verwendet? Es wird auf einem runden Hauptrohr mit D Ø1000 mm montiert, um eine Nebenleitung im Winkel von 30° anzuschliessen. Was bedeutet ein variabler Abgangsdurchmesser d1? Der Abgangsdurchmesser ist nicht fest vorgegeben, sondern wird passend zur vorgesehenen Nebenleitung festgelegt und muss bei der Anfrage oder Bestellung angegeben werden. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø1000 mm, der benötigte Abgangsdurchmesser d1, die passende Öffnung im Hauptrohr, die Ausrichtung im Winkel von 30° sowie die erforderliche Befestigung und Abdichtung.

317,94 CHF*

Sattelstücke 30° zentrisch werden auf einer bestehenden oder neu geplanten runden Rohrleitung montiert, um einen zusätzlichen, besonders flach verlaufenden Rohranschluss herzustellen. Der Sattelbereich wird passend zum Durchmesser des Hauptrohres ausgeführt, während der Ø des 30°-Sattelstutzens durch die gewählte Produktgrösse festgelegt ist.

Flacher 30°-Anschluss direkt auf dem Hauptrohr

Das Sattelstück wird direkt auf die Rohrwand der Hauptleitung aufgesetzt und bildet dort einen zusätzlichen schrägen Anschluss.

Der angeschlossene Rohrstrang wird bei dieser Ausführung mit 30° besonders flach aus der Hauptleitung herausgeführt. Dadurch entsteht eine gestreckte Verzweigungsgeometrie mit geringer Richtungsänderung.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Ø auf den Innendurchmesser.

Sattelstutzen

Ø fest definiert

Die ausgewählte Produktgrösse bestimmt den Durchmesser des schrägen 30°-Rohranschlusses.

Hauptrohr

Ø variabel

Der Sattelbereich wird passend zum Durchmesser der Hauptleitung ausgeführt, auf der das Formteil montiert wird.

Anschlusswinkel

30° zentrisch

Der zusätzliche Rohrstrang wird besonders flach an die Hauptleitung angebunden und benötigt entsprechend mehr Einbaulänge.

Welche Grössen müssen bekannt sein?

Für die Auswahl werden zwei Rohrdurchmesser benötigt: der Ø des gewünschten 30°-Anschlusses und der Ø der Hauptleitung.

Der in der Produktbezeichnung angegebene Ø bezeichnet den festen Durchmesser des Sattelstutzens.

Zusätzlich muss der Hauptrohr-Ø bekannt sein, damit das Sattelstück passend zur Rundung der vorhandenen beziehungsweise geplanten Hauptleitung ausgeführt werden kann.

Produkt-Ø und Hauptrohr-Ø unterscheiden

Bei dieser Produktserie bezeichnet die auswählbare Grösse den Ø des 30°-Sattelstutzens.

Der Durchmesser der Hauptleitung ist davon unabhängig und wird passend zur tatsächlichen Einbausituation festgelegt.

Ein Sattelstück Ø 160 mm bezeichnet somit einen 30°-Anschluss mit Ø 160 mm. Der Hauptrohrdurchmesser muss zusätzlich angegeben werden.

Sattelstück oder vollständiger 30°-Abzweiger?

Beide Formteile ermöglichen einen flachen schrägen Anschluss an eine Hauptleitung, unterscheiden sich jedoch konstruktiv.

Ein 30°-Abzweiger enthält bereits den durchgehenden Hauptrohrabschnitt und den schrägen Seitenanschluss innerhalb eines vollständigen Formteils.

Das Sattelstück wird dagegen auf ein vorhandenes Rohr aufgesetzt. Dadurch eignet es sich besonders, wenn eine bestehende gerade Rohrleitung um einen zusätzlichen Anschluss ergänzt werden soll.

Vorteil des 30°-Anschlusses

Der angeschlossene Rohrstrang wird mit nur 30° sehr flach aus der Hauptleitung herausgeführt.

Gegenüber einer 45°- oder 90°-Verzweigung erfolgt die Richtungsänderung weniger abrupt. Bei geeigneter Dimensionierung kann dies einen günstigen Strömungsverlauf unterstützen.

Die flache Geometrie benötigt dafür mehr Platz entlang der Hauptleitung.

30°, 45° oder 90°?

Die verschiedenen Sattelstückwinkel ermöglichen unterschiedliche Rohrführungen.

Die 30°-Ausführung führt den angeschlossenen Rohrstrang am flachsten weiter und benötigt entsprechend die grösste Einbaulänge. Das 45°-Sattelstück bildet einen Mittelweg, während die 90°-Ausführung den zusätzlichen Strang kompakt rechtwinklig wegführt.

Welche Ausführung geeignet ist, hängt von der verfügbaren Rohrtrasse, den Platzverhältnissen und der strömungstechnischen Auslegung ab.

Zentrisch oder exzentrisch?

Innerhalb des Spiralfalzrohrprogramms werden bei den schrägen Sattelstücken zentrische und exzentrische Ausführungen unterschieden.

Die hier angebotene Produktgruppe entspricht der zentrischen Ausführung.

Wird aufgrund der Einbausituation eine versetzte Anschlussgeometrie benötigt, sollte die entsprechende exzentrische Ausführung geprüft werden.

Passender Ausschnitt im Hauptrohr erforderlich

Für den Luftdurchgang muss im Hauptrohr eine zum Sattelstück passende Öffnung hergestellt werden.

Lage und Form des Ausschnitts müssen zum gewählten 30°-Sattelstutzen und zur Geometrie des Hauptrohres passen.

Der Ausschnitt sollte sauber ausgeführt werden, damit das Sattelstück korrekt aufliegt und im Übergangsbereich keine unnötigen Kanten oder Querschnittsverengungen entstehen.

Anschlussdurchmesser passend zur Luftmenge wählen

Der Ø des Sattelstutzens sollte zur Luftmenge des angeschlossenen Rohrstrangs passen.

Ein zu kleiner Anschlussquerschnitt erhöht bei gleicher Luftmenge die Strömungsgeschwindigkeit und den Druckverlust.

Die Dimension sollte deshalb nicht allein anhand des vorhandenen Platzes oder einer bestehenden Rohrgrösse gewählt werden, sondern zur geplanten Luftmengenverteilung im gesamten Rohrnetz passen.

Luftmengenverteilung im Rohrnetz berücksichtigen

Das Sattelstück selbst bestimmt nicht, wie viel Luft über den angeschlossenen Nebenstrang geführt wird.

Die tatsächliche Luftmenge ergibt sich aus dem Anschlussdurchmesser und den Strömungswiderständen des angeschlossenen Leitungswegs.

Müssen definierte Volumenströme erreicht werden, sollte dies bei der Rohrnetzauslegung berücksichtigt und bei Bedarf mit geeigneten Regulierelementen eingestellt werden.

Strömungswiderstand der Verzweigung

Jede Verzweigung beeinflusst den Strömungswiderstand innerhalb eines Rohrnetzes.

Der tatsächliche Druckverlust hängt unter anderem vom Hauptrohr-Ø, vom Sattelstutzen-Ø, von den Luftgeschwindigkeiten und von der Luftmengenverteilung ab.

Bei grösseren Rohrsystemen sollte das Sattelstück deshalb gemeinsam mit den übrigen Rohrleitungen, Bögen, Abzweigern und Regulierelementen in der Gesamtauslegung berücksichtigt werden.

Für Abluft und industrielle Luftführung

Die zentrischen 30°-Sattelstücke gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie eignen sich besonders für Rohrnetze, bei denen zusätzliche Leitungsstränge möglichst flach an eine bestehende oder neu geplante Hauptleitung angebunden werden sollen.

Je nach Medium und Betriebsbedingungen kann das Rohrsystem auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem technisch geeigneter ist.

Einbaulänge frühzeitig prüfen

Durch den flachen 30°-Verlauf benötigt der angeschlossene Rohrstrang vergleichsweise viel Platz entlang der Hauptleitung.

In unmittelbarer Nähe zu Bögen, anderen Anschlüssen, Maschinen, Wänden oder Tragkonstruktionen kann der verfügbare Einbauraum eingeschränkt sein.

Bei bestehenden Rohrleitungen helfen Fotos und eine einfache Skizze mit Hauptrohr-Ø, gewünschtem Anschluss-Ø und Einbauposition bei der Auswahl.

Montage und Befestigung

Das Sattelstück muss passend zur Rundung des Hauptrohres aufliegen und sauber positioniert werden.

Der angeschlossene 30°-Rohrstrang sollte ausreichend abgestützt werden, damit sein Eigengewicht nicht dauerhaft über das Sattelstück in die Hauptleitung eingeleitet wird.

Verbindungselemente und Befestigungspunkte sollten bereits bei der Planung des Anschlusses berücksichtigt werden.

Beratung zu Sattelstücken 30° zentrisch

Für die Auswahl benötigen wir den gewünschten Ø des 30°-Sattelstutzens und den Ø des Hauptrohres. Bei bestehenden Anlagen helfen zusätzlich Fotos oder eine einfache Skizze der Einbausituation. Wir unterstützen Sie bei der passenden Dimensionierung und bei der Auswahl zwischen 30°, 45° und 90° sowie zwischen zentrischer und exzentrischer Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Sattelstücken 30° zentrisch

Wofür wird ein Sattelstück 30° zentrisch eingesetzt?

Es ermöglicht einen zusätzlichen, besonders flach geführten 30°-Rohranschluss direkt auf einer runden Hauptleitung.

Was bezeichnet der Ø in der Produktbezeichnung?

Der angegebene Ø bezeichnet den festen Durchmesser des 30°-Sattelstutzens.

Ist der Hauptrohr-Ø ebenfalls fest?

Nein. Der Sattelbereich wird passend zum benötigten Hauptrohrdurchmesser ausgeführt.

Was ist der Unterschied zum 45°-Sattelstück?

Das 30°-Sattelstück führt den zusätzlichen Rohrstrang flacher aus der Hauptleitung und benötigt dadurch mehr Einbaulänge als die 45°-Ausführung.

Was ist der Unterschied zum 90°-Sattelstück?

Beim 90°-Sattelstück erfolgt der Anschluss rechtwinklig. Die 30°-Ausführung führt den Rohrstrang wesentlich flacher entlang der Hauptleitung weiter.

Was ist der Unterschied zur exzentrischen Ausführung?

Die exzentrische Variante besitzt eine abweichende Anschlussgeometrie und wird separat geführt. Welche Ausführung geeignet ist, hängt von der vorgesehenen Einbausituation ab.

Muss das Hauptrohr ausgeschnitten werden?

Ja. Für den Luftdurchgang muss eine zum Sattelstück passende Öffnung im Hauptrohr hergestellt werden.
