Spiralfalzrohre für industrielle Luftführung und Abluftsysteme

Spiralfalzrohre bilden zusammen mit den passenden Formteilen ein rundes Rohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung. Die spiralförmige Falzung versteift das Rohr und ermöglicht leichte, formstabile Rohrleitungen aus verzinktem Stahlblech. Innerhalb des Systems lassen sich gerade Rohrstrecken, Richtungsänderungen, Verzweigungen, Ø-Wechsel, Regelstellen sowie Reinigungs- und Abschlussstellen passend zur jeweiligen Anlage aufbauen.

Spiralfalzrohre für industrielle Luftführung

Spiralfalzrohrsysteme werden eingesetzt, wenn Luft innerhalb eines Gebäudes, einer Maschine oder einer technischen Anlage zuverlässig geführt werden soll. Typische Aufgaben sind Abluftleitungen, Zu- und Fortluft, allgemeine Prozessluft sowie die Verbindung unterschiedlicher lufttechnischer Komponenten.

Die Standard-Spiralfalzrohre unseres Sortiments bestehen aus sendzimirverzinktem Stahl und sind für Abluft-, Luftführungs- und vergleichbare lufttechnische Anwendungen vorgesehen. Die Verzinkung schützt die Stahloberfläche und macht das System zu einer wirtschaftlichen Lösung für zahlreiche stationäre Installationen in Werkstatt, Gewerbe und Industrie.

Je nach Medium und Betriebsbedingungen können Spiralfalzrohre auch in ausgewählten Absauganwendungen eingesetzt werden. Für klassische materialführende Absaugungen mit Staub, Spänen, abrasiven Stoffen oder höherer mechanischer Beanspruchung sollte jedoch geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem die technisch passendere Lösung ist.

Produktgruppen im Spiralfalzrohrsystem

Die Spiralfalzrohre Standard bilden die geraden Rohrstrecken des Systems. Sie werden als Hauptleitungen, Nebenleitungen und Verbindungsstrecken zwischen lufttechnischen Komponenten eingesetzt.

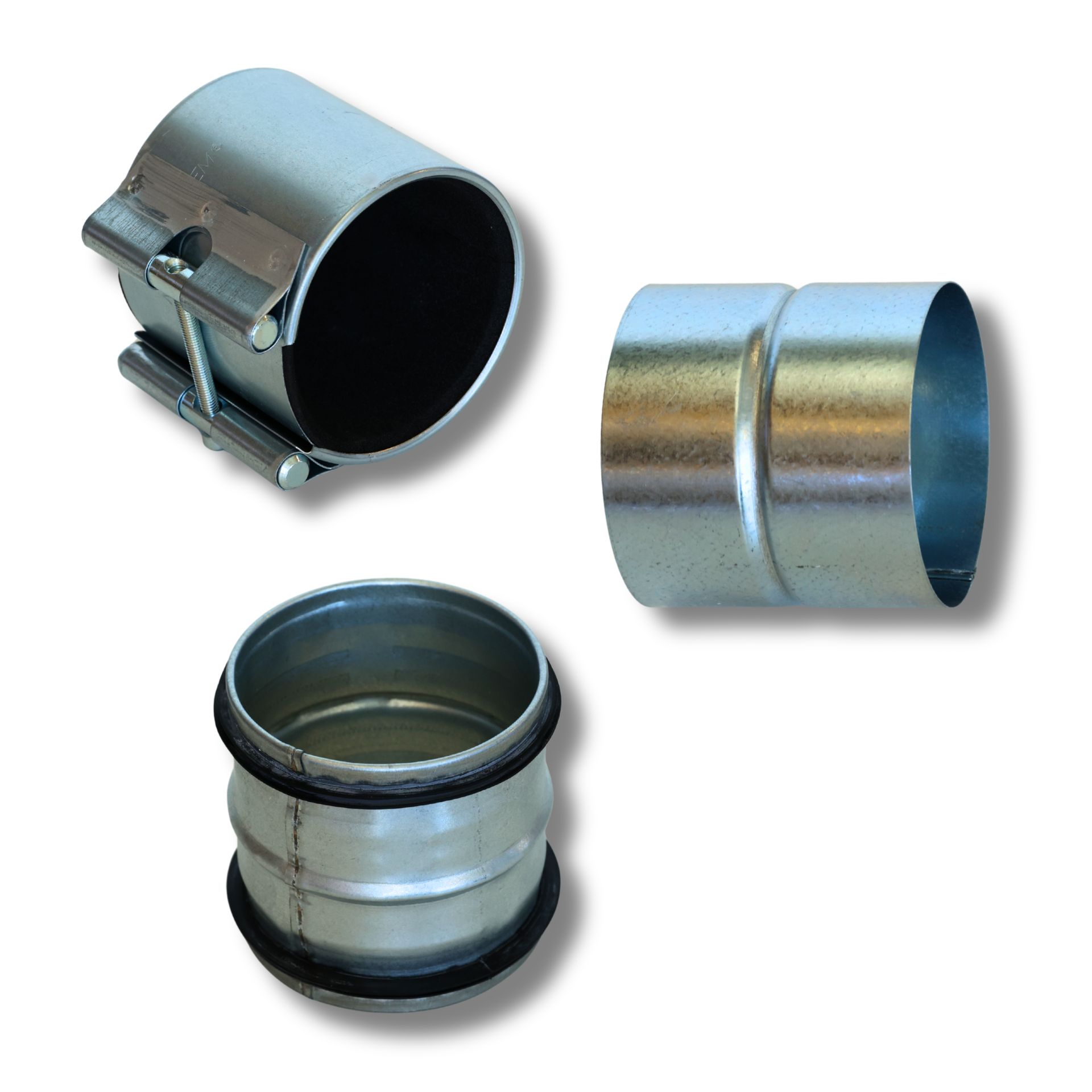

Verbindungselemente dienen dazu, einzelne Rohr- und Formteilabschnitte technisch passend miteinander zu verbinden. Sie erleichtern einen modularen Aufbau sowie spätere Erweiterungen oder Umbauten.

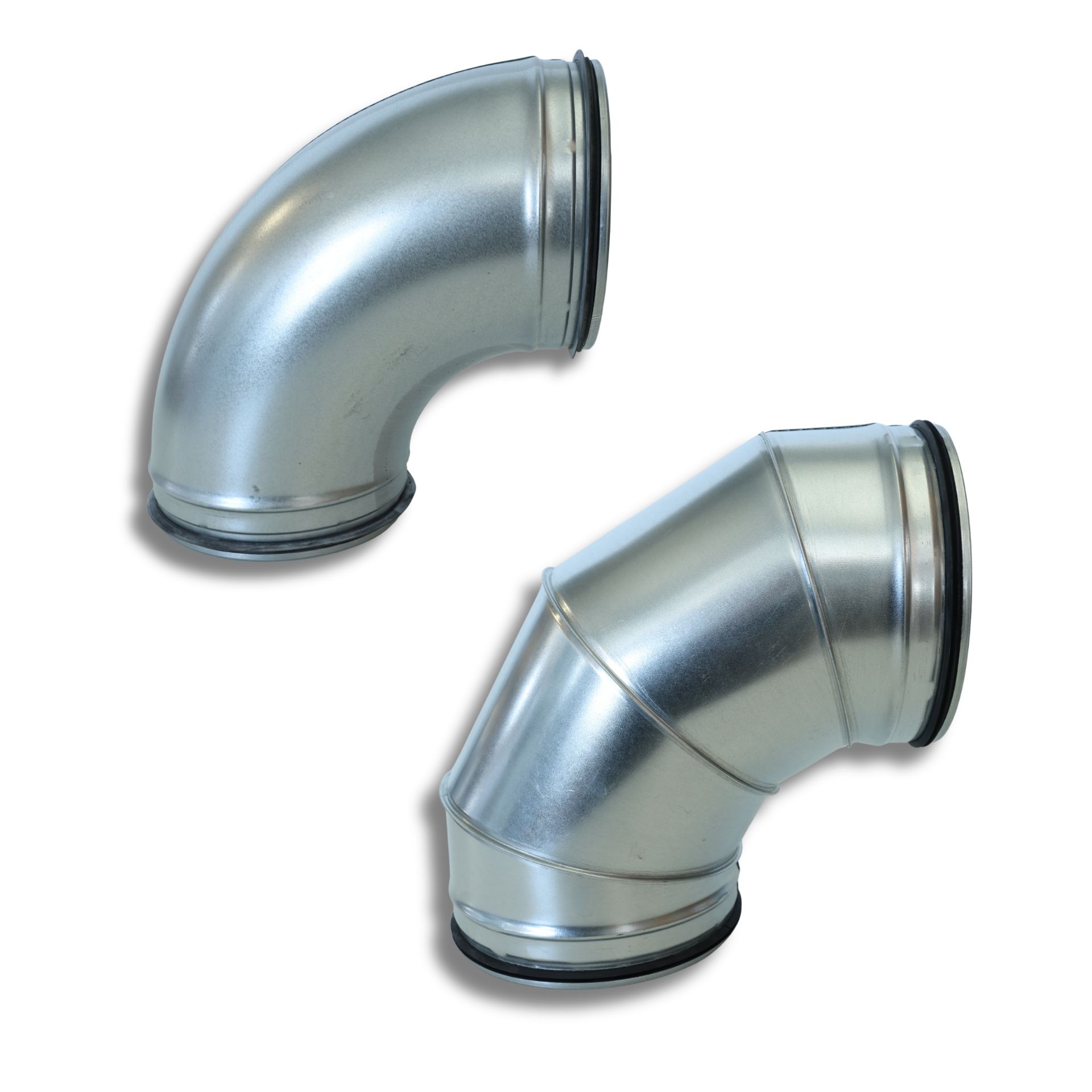

Für Richtungsänderungen stehen Bögen zur Verfügung. Die Leitungsführung sollte möglichst strömungsgünstig geplant werden, da jede Umlenkung einen zusätzlichen Druckverlust verursacht. Wo mehrere Leitungen zusammengeführt oder aufgeteilt werden, kommen Abzweiger, Hosenstücke und Kreuzstücke zum Einsatz.

Reduktionen verbinden unterschiedliche Rohrdurchmesser. Sie werden beispielsweise benötigt, wenn Haupt- und Nebenleitungen unterschiedliche Ø aufweisen oder wenn lufttechnische Komponenten mit abweichenden Anschlussdurchmessern verbunden werden müssen.

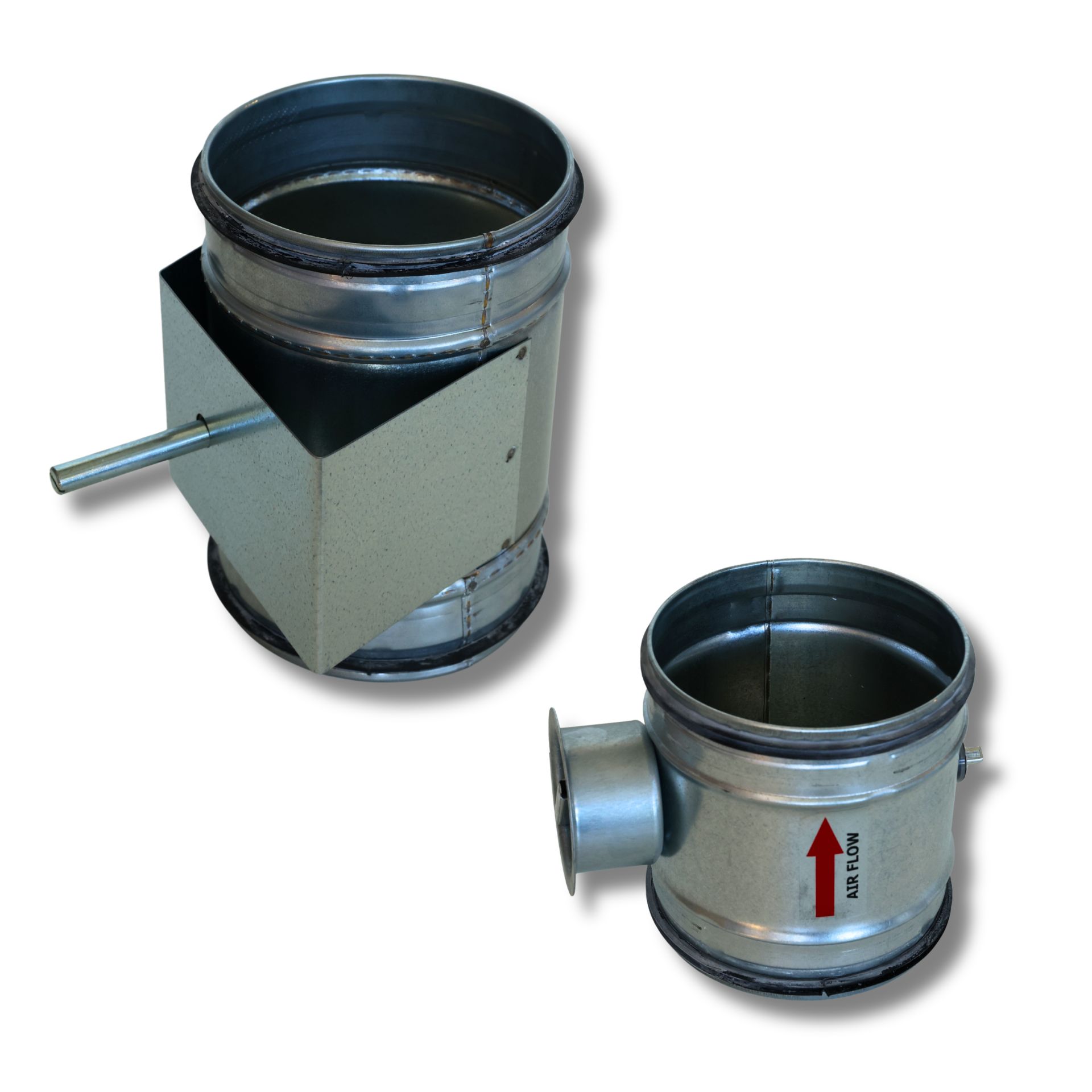

Mit Regulierelementen lässt sich die Luftführung innerhalb eines Rohrnetzes beeinflussen. Je nach Anlagenkonzept können einzelne Leitungsbereiche gezielt geöffnet, geschlossen oder auf den gewünschten Betriebszustand abgestimmt werden.

Sattelstücke ermöglichen zusätzliche Anschlüsse an bestehende Rohrleitungen. Endstücke schliessen Rohrabschnitte ab, während Revisionsdeckel gezielte Zugänge für Kontrolle, Reinigung und Wartung innerhalb des Rohrsystems ermöglichen.

Typische Einsatzbereiche

Spiralfalzrohrsysteme werden in Werkstätten, Produktionsbetrieben, Technikräumen und industriellen Anlagen eingesetzt, wenn Luft über ein stationäres Rohrnetz geführt werden soll. Typische Anwendungen sind Abluftsysteme, Zu- und Fortluftleitungen, allgemeine Prozessluft, Maschinenbelüftung und die Verbindung lufttechnischer Komponenten.

Auch bei einzelnen leichten Absauganwendungen kann ein Spiralfalzrohrsystem technisch geeignet sein. Entscheidend sind dabei das transportierte Medium, die Luftmenge, die Strömungsgeschwindigkeit und die mechanische Beanspruchung des Rohrsystems.

Für klassische materialführende Absaugungen mit grösseren Staubmengen, Spänen, abrasiven Stoffen oder höherer mechanischer Belastung empfehlen sich je nach Anwendung speziell dafür ausgelegte Absaugrohrsysteme. Bei hohen Temperaturen, korrosiven Medien oder explosionsfähiger Atmosphäre muss die Eignung der eingesetzten Komponenten ebenfalls gesondert geprüft werden.

Der richtige Rohrdurchmesser

Der Rohrdurchmesser beeinflusst Strömungsgeschwindigkeit und Druckverlust unmittelbar. Ein zu kleiner Ø erhöht bei gleicher Luftmenge die Strömungsgeschwindigkeit und den Druckverlust. Ein unnötig grosser Ø kann dagegen zu einer sehr niedrigen Strömungsgeschwindigkeit führen.

Der Ø sollte deshalb anhand der erforderlichen Luftmenge, der vorgesehenen Funktion und des gesamten Rohrnetzes gewählt werden. Auch Leitungslängen, Bögen, Abzweigungen und angeschlossene Komponenten müssen berücksichtigt werden.

Bei diesem Rohrsystem bezeichnet der angegebene Ø den Innendurchmesser.

Strömungsgünstige Rohrführung und Druckverlust

Jede Rohrleitung verursacht einen Strömungswiderstand. Gerade Rohrstrecken, Bögen, Abzweiger, Reduktionen und Regulierelemente tragen gemeinsam zum Gesamtdruckverlust des Systems bei.

Eine möglichst direkte Leitungsführung mit sinnvoll gewählten Richtungsänderungen reduziert unnötige Druckverluste. Gleichzeitig sollten Verzweigungen und Ø-Wechsel so angeordnet werden, dass die Luft möglichst ruhig und gleichmässig geführt wird.

Ventilator oder Luftförderaggregat müssen nicht nur die gewünschte Luftmenge bereitstellen, sondern auch den Druckverlust des vollständigen Rohrnetzes überwinden können. Rohrsystem und Luftförderung sollten deshalb gemeinsam betrachtet werden.

Abzweiger, Hosenstücke und Kreuzstücke

Sobald mehrere Leitungsstränge miteinander verbunden werden, kommen unterschiedliche Verzweigungsbauteile zum Einsatz.

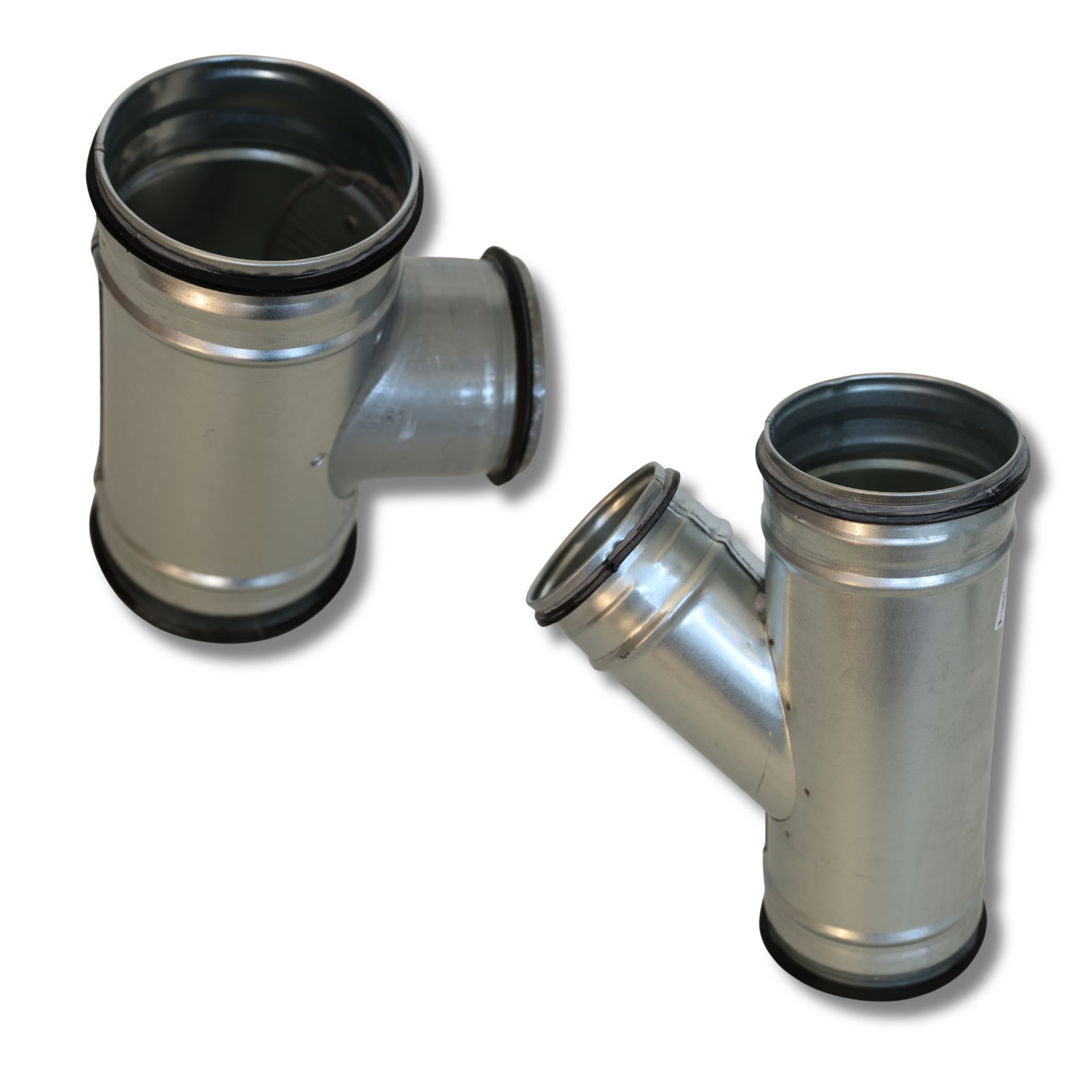

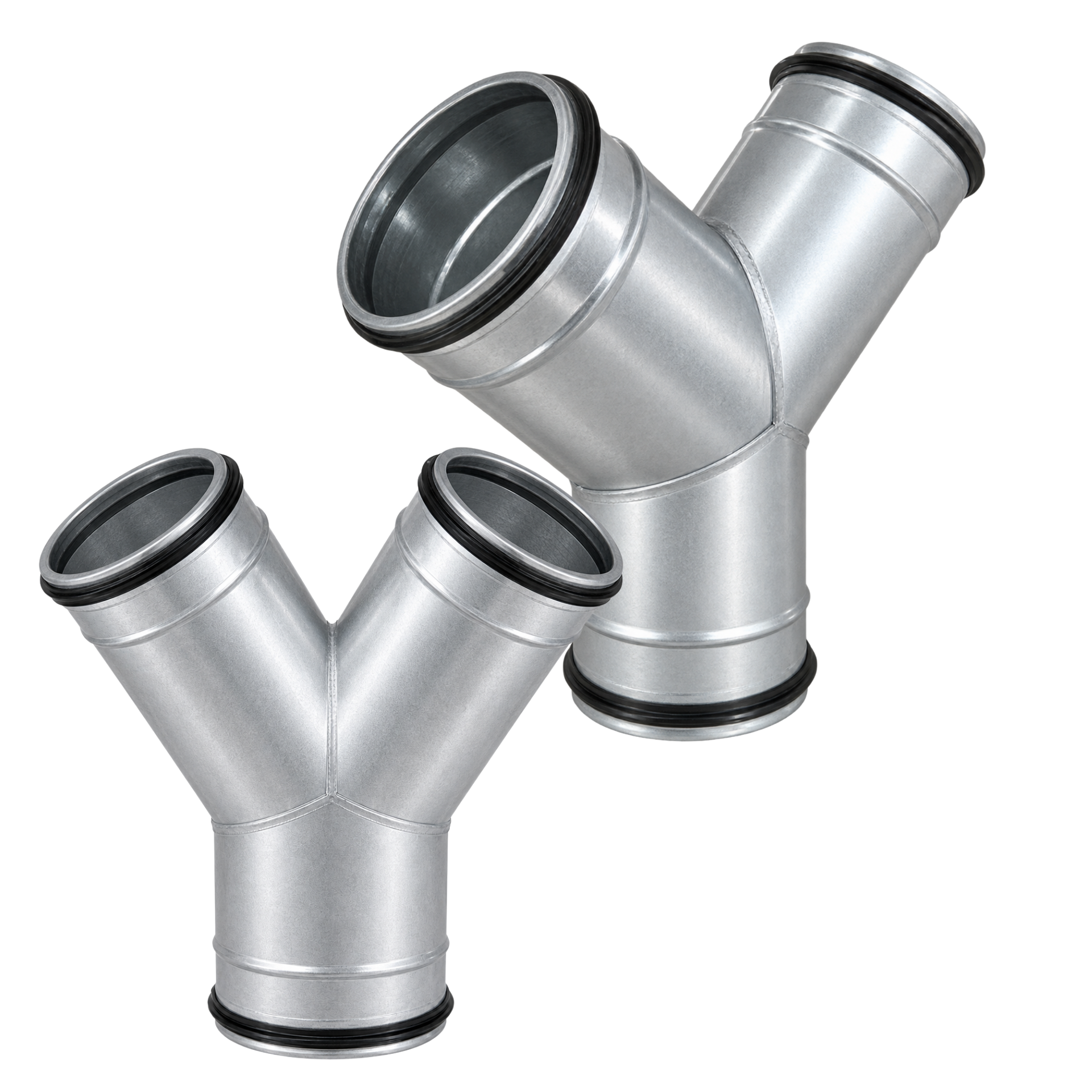

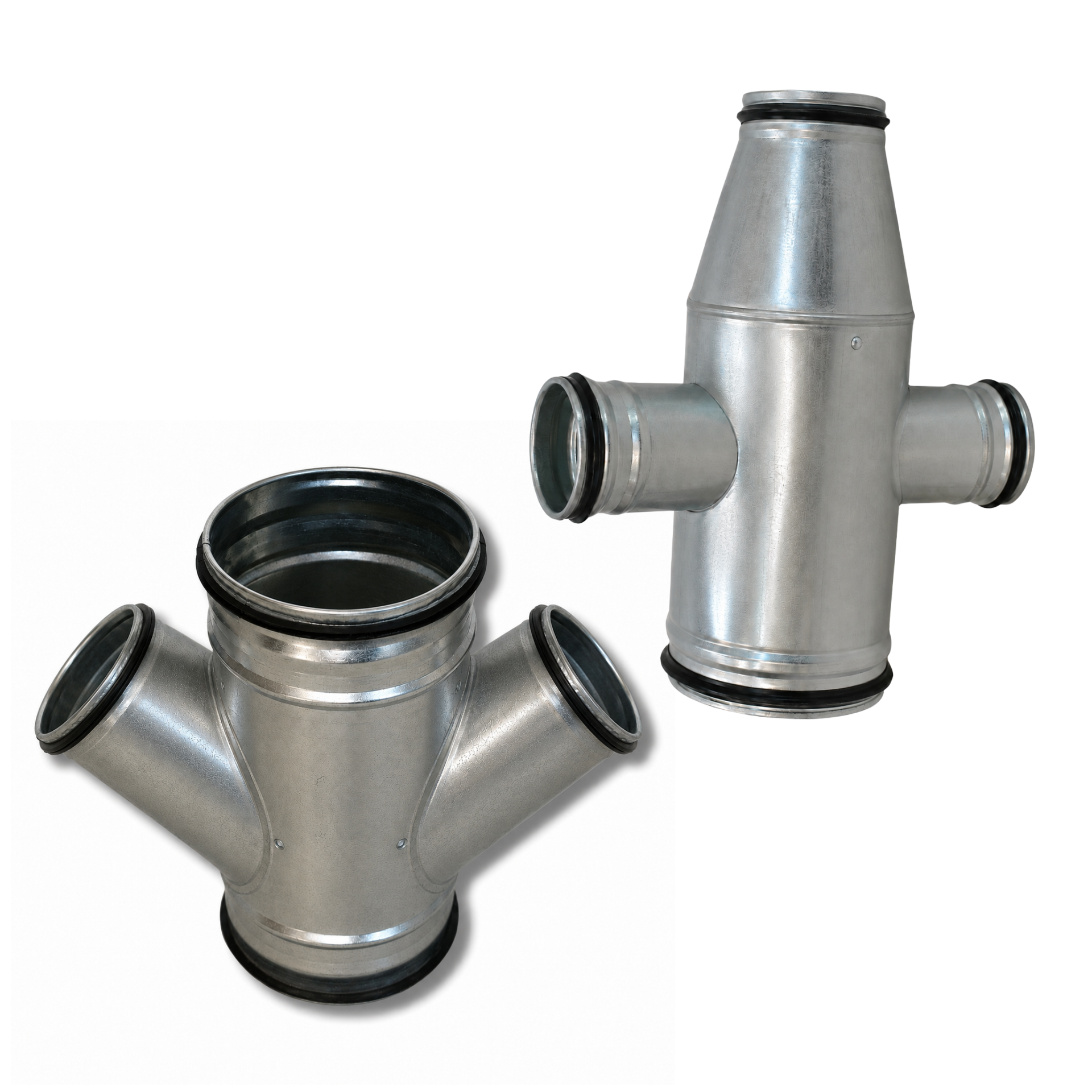

Abzweiger binden eine zusätzliche Leitung in einen Hauptstrang ein. Hosenstücke teilen oder vereinigen Luftströme über zwei Leitungswege. Kreuzstücke schaffen mehrere Anschlussmöglichkeiten an einem gemeinsamen Leitungspunkt.

Welches Formteil sinnvoll ist, hängt von der Anlagengeometrie, den Luftmengen, den verfügbaren Platzverhältnissen und dem gewünschten Strömungsverlauf ab.

Reduktionen für unterschiedliche Rohrdurchmesser

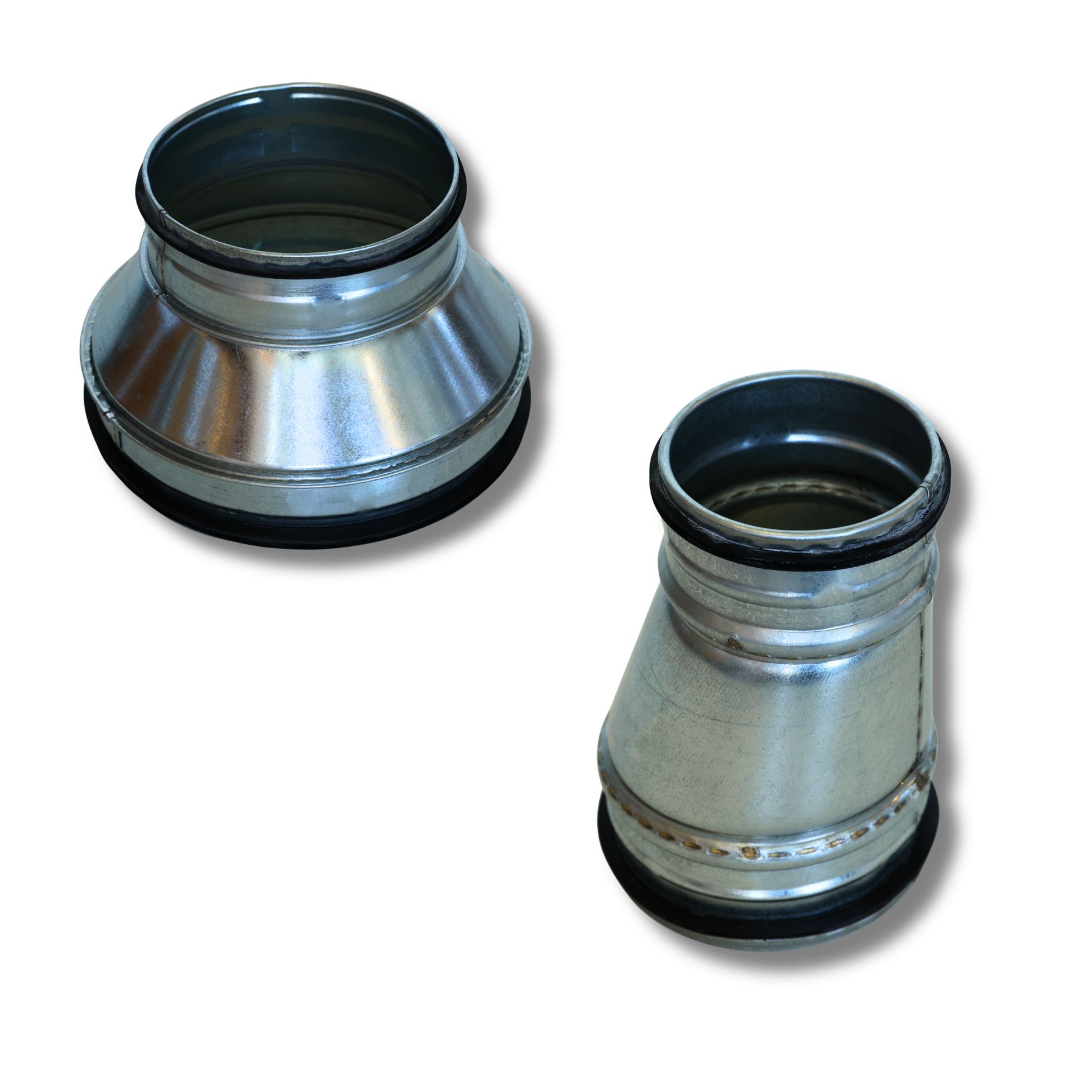

Innerhalb eines Luftführungssystems können unterschiedliche Rohrdurchmesser erforderlich sein. Reduktionen stellen den Übergang zwischen diesen Querschnitten her.

Typische Einsatzstellen sind Übergänge zwischen Haupt- und Nebenleitungen oder Anschlüsse an Maschinen, Ventilatoren, Filtereinheiten und andere lufttechnische Komponenten.

Ø-Wechsel sollten technisch begründet und möglichst strömungsgünstig geplant werden. Eine Reduktion ersetzt keine korrekte Dimensionierung des vollständigen Rohrnetzes.

Regulierelemente für eine kontrollierte Luftführung

Regulierelemente ermöglichen es, die Luftführung innerhalb eines Rohrsystems gezielt zu beeinflussen.

Je nach Ausführung können einzelne Leitungsbereiche geöffnet, geschlossen oder auf unterschiedliche Betriebszustände abgestimmt werden. Das ist insbesondere bei verzweigten Rohrnetzen mit mehreren Luftwegen hilfreich.

Die konkrete Regelstrategie muss zum gesamten Anlagenkonzept und zur verfügbaren Luftleistung passen.

Sattelstücke für zusätzliche Anschlüsse

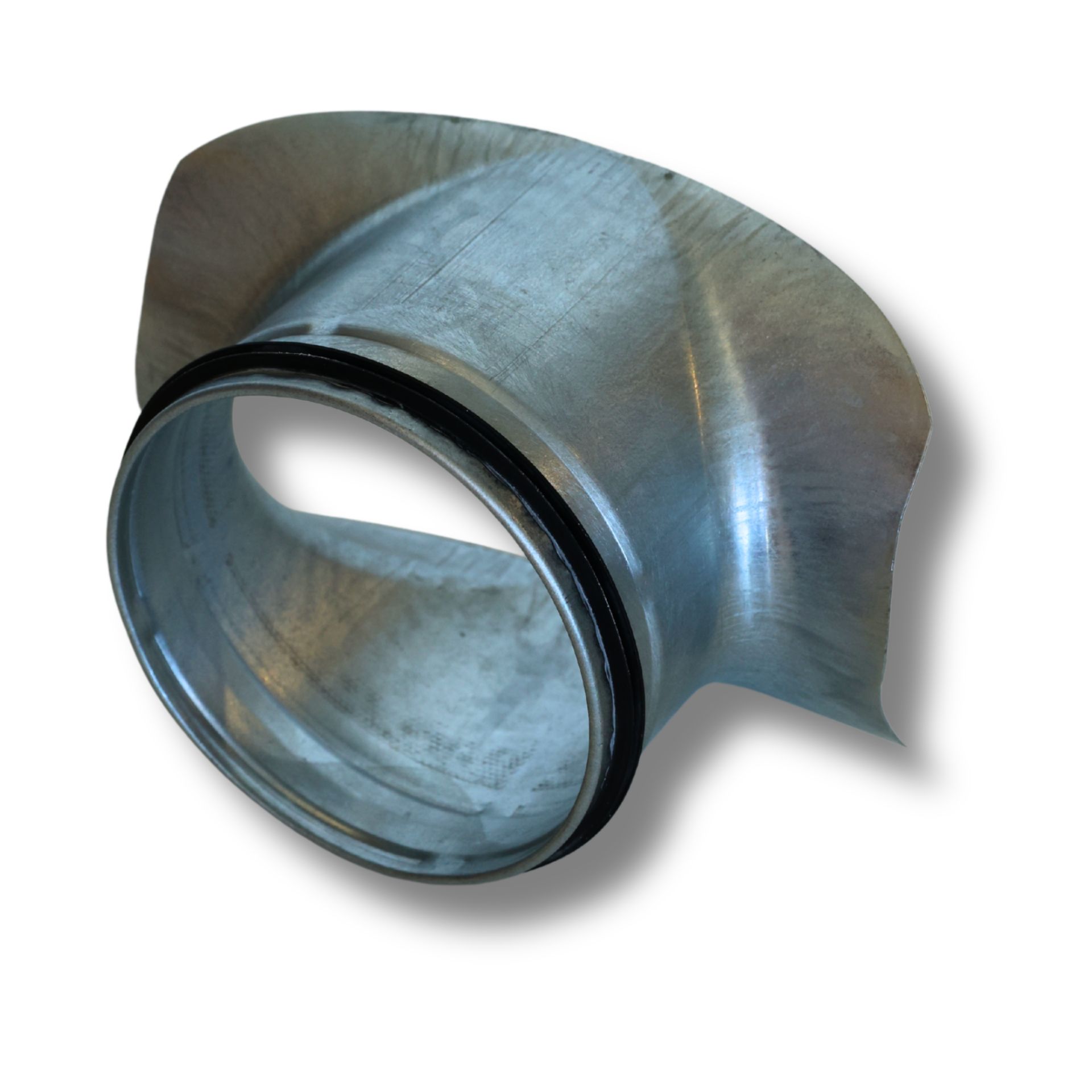

Sattelstücke werden eingesetzt, wenn an einer bestehenden Rohrleitung ein zusätzlicher Abgang oder Anschluss geschaffen werden soll.

Sie können insbesondere bei Erweiterungen bestehender Luftführungssysteme sinnvoll sein, wenn zusätzliche Leitungswege oder Komponenten integriert werden müssen.

Position, Ø und Ausrichtung des Anschlusses sollten so gewählt werden, dass eine möglichst günstige Luftführung erhalten bleibt.

Endstücke und Revisionsdeckel

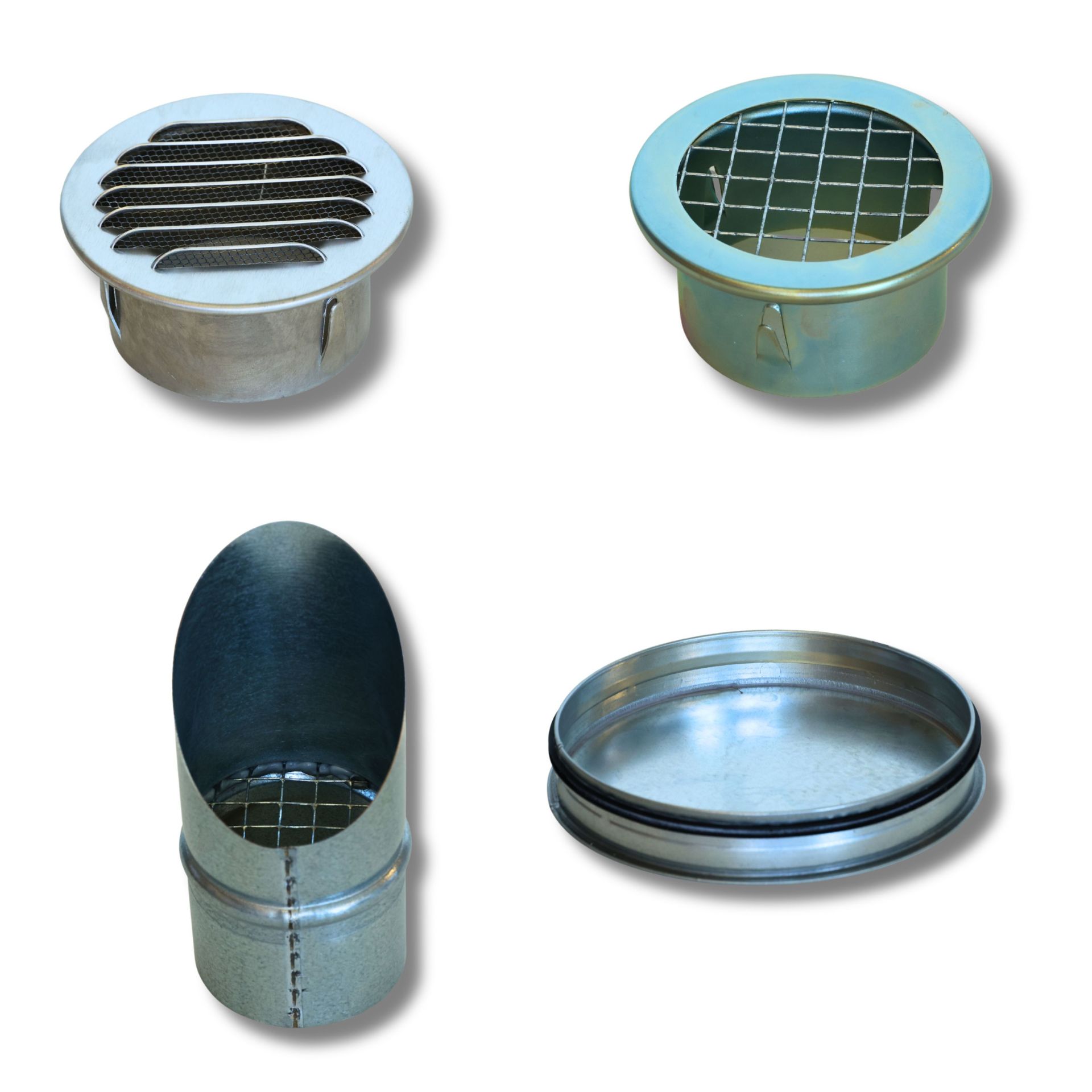

Endstücke dienen dem definierten Abschluss von Rohrleitungen oder nicht weitergeführten Leitungsabschnitten.

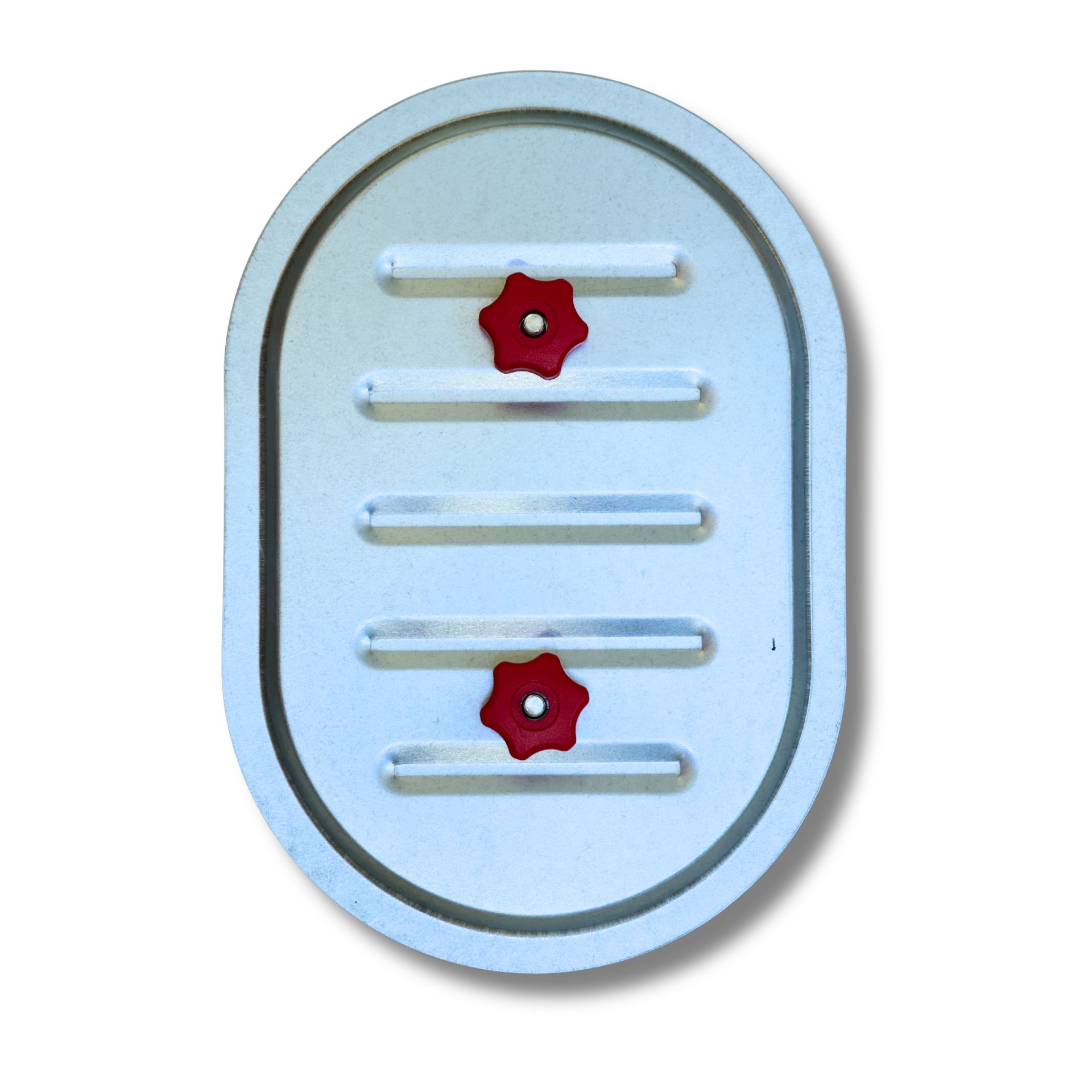

Revisionsdeckel schaffen einen gezielten Zugang zum Rohrinneren. Sie erleichtern Kontrolle, Reinigung und Wartung und können besonders bei längeren oder schwer zugänglichen Rohrstrecken sinnvoll sein.

Revisionsmöglichkeiten sollten möglichst bereits bei der Planung berücksichtigt werden, damit das Rohrsystem auch nach der Montage wartungsfreundlich bleibt.

Montage und Befestigung von Spiralfalzrohren

Das Rohrnetz sollte stabil, übersichtlich und ausreichend abgestützt montiert werden. Eigengewicht, Formteile und angeschlossene Komponenten dürfen nicht unkontrolliert auf einzelne Verbindungen übertragen werden.

Verbindungselemente und Befestigungen müssen zum jeweiligen Rohrdurchmesser und zur Einbausituation passen. Wartungsstellen, Revisionsöffnungen und demontierbare Bereiche sollten auch nach der Montage zugänglich bleiben.

Bei Umbauten oder Erweiterungen sollte zusätzlich geprüft werden, wie sich neue Leitungswege auf Luftmenge und Druckverlust des bestehenden Systems auswirken.

Spiralfalzrohr oder klassisches Absaugrohr?

Spiralfalzrohre sind eine wirtschaftliche und flexible Lösung für allgemeine Luftführung, Abluft sowie Zu- und Fortluft. Sie lassen sich mit zahlreichen Formteilen zu komplexen Rohrnetzen kombinieren.

Klassische Absaugrohre sind dagegen gezielt für materialführende Absauganwendungen vorgesehen und können bei Staub, Spänen, abrasiven Medien oder höherer mechanischer Beanspruchung die technisch passendere Lösung darstellen.

Welches Rohrsystem eingesetzt werden sollte, hängt deshalb von Medium, Materialfracht, mechanischer Belastung, Luftmenge und der gesamten Anwendung ab. Bei Unsicherheit unterstützen wir Sie bei der Auswahl des passenden Systems.

Planung eines vollständigen Spiralfalzrohrsystems

Für ein vollständiges Rohrnetz sollte zunächst festgelegt werden, welche Bereiche und Komponenten miteinander verbunden werden und welche Luftmengen durch die einzelnen Leitungsabschnitte geführt werden müssen.

Anschliessend werden Rohrdurchmesser, Haupt- und Nebenleitungen, Bögen, Abzweigungen, Reduktionen, Regelstellen sowie Revisions- und Endpunkte definiert. Auch Befestigung, Zugänglichkeit und mögliche spätere Erweiterungen sollten berücksichtigt werden.

Eine frühzeitige Planung erleichtert den Aufbau eines übersichtlichen, wartungsfreundlichen und strömungstechnisch sinnvollen Rohrsystems.

Beratung und technische Unterstützung

Für die Planung eines Spiralfalzrohrsystems sind Angaben zu Anwendung, Medium, benötigter Luftmenge, gewünschten Ø, Leitungslängen, vorhandenen Anschlüssen sowie eine Skizze oder Fotos der Einbausituation besonders hilfreich. Wir unterstützen Sie bei der Auswahl der passenden Rohre und Formteile und klären bei Bedarf auch, ob für Ihre Anwendung ein Spiralfalzrohrsystem oder ein klassisches Absaugrohrsystem die bessere Lösung ist.
