Abzweiger 90° für Spiralfalzrohre

Abzweiger 90° aus verzinktem Stahl teilen eine gerade Spiralfalzleitung rechtwinklig in einen zusätzlichen Rohrstrang auf. Der Hauptrohrdurchmesser bleibt bei dieser Standardausführung vor und nach dem Abzweig unverändert, während der Ø des seitlichen Abgangs passend zur benötigten Rohrführung gewählt wird.

Abzweiger verzinkt, 90°, Ø D 80 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 80 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 80 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 80 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 80 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 80 mm. Hauptgrösse Ø D 80 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 80 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 80 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 80 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 80 mm Wofür wird der Abzweiger Ø D 80 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 80 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 80 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 80 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

22,97 CHF*

Abzweiger verzinkt, 90°, Ø D 100 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 100 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 100 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 100 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 100 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 100 mm. Hauptgrösse Ø D 100 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 100 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 100 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 100 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 100 mm Wofür wird der Abzweiger Ø D 100 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 100 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 100 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 100 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

22,97 CHF*

Abzweiger verzinkt, 90°, Ø D 125 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 125 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 125 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 125 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 125 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 125 mm. Hauptgrösse Ø D 125 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 125 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 125 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 125 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 125 mm Wofür wird der Abzweiger Ø D 125 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 125 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 125 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 125 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

27,61 CHF*

Abzweiger verzinkt, 90°, Ø D 150 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 150 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 150 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 150 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 150 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 150 mm. Hauptgrösse Ø D 150 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 150 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 150 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 150 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 150 mm Wofür wird der Abzweiger Ø D 150 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 150 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 150 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 150 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

39,16 CHF*

Abzweiger verzinkt, 90°, Ø D 160 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 160 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 160 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 160 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 160 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 160 mm. Hauptgrösse Ø D 160 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 160 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 160 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 160 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 160 mm Wofür wird der Abzweiger Ø D 160 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 160 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 160 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 160 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

39,69 CHF*

Abzweiger verzinkt, 90°, Ø D 180 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 180 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 180 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 180 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 180 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 180 mm. Hauptgrösse Ø D 180 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 180 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 180 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 180 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 180 mm Wofür wird der Abzweiger Ø D 180 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 180 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 180 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 180 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

49,38 CHF*

Abzweiger verzinkt, 90°, Ø D 200 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 200 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 200 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 200 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 200 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 200 mm. Hauptgrösse Ø D 200 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 200 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 200 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 200 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 200 mm Wofür wird der Abzweiger Ø D 200 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 200 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 200 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 200 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

53,37 CHF*

Abzweiger verzinkt, 90°, Ø D 224 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 224 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 224 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 224 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 224 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 224 mm. Hauptgrösse Ø D 224 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 224 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 224 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 224 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 224 mm Wofür wird der Abzweiger Ø D 224 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 224 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 224 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 224 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

70,89 CHF*

Abzweiger verzinkt, 90°, Ø D 250 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 250 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 250 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 250 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 250 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 250 mm. Hauptgrösse Ø D 250 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 250 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 250 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 250 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 250 mm Wofür wird der Abzweiger Ø D 250 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 250 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 250 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 250 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

71,69 CHF*

Abzweiger verzinkt, 90°, Ø D 280 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 280 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 280 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 280 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 280 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 280 mm. Hauptgrösse Ø D 280 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 280 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 280 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 280 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 280 mm Wofür wird der Abzweiger Ø D 280 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 280 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 280 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 280 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

76,46 CHF*

Abzweiger verzinkt, 90°, Ø D 300 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 300 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 300 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 300 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 300 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 300 mm. Hauptgrösse Ø D 300 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 300 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 300 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 300 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 300 mm Wofür wird der Abzweiger Ø D 300 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 300 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 300 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 300 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

103,15 CHF*

Abzweiger verzinkt, 90°, Ø D 315 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 315 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 315 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 315 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 315 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 315 mm. Hauptgrösse Ø D 315 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 315 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 315 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 315 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 315 mm Wofür wird der Abzweiger Ø D 315 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 315 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 315 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 315 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

105,14 CHF*

Abzweiger verzinkt, 90°, Ø D 355 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 355 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 355 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 355 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 355 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 355 mm. Hauptgrösse Ø D 355 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 355 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 355 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 355 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 355 mm Wofür wird der Abzweiger Ø D 355 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 355 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 355 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 355 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

118,94 CHF*

Abzweiger verzinkt, 90°, Ø D 400 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 400 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 400 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 400 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 400 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 400 mm. Hauptgrösse Ø D 400 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 400 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 400 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 400 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 400 mm Wofür wird der Abzweiger Ø D 400 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 400 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 400 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 400 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

127,31 CHF*

Abzweiger verzinkt, 90°, Ø D 450 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 450 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 450 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 450 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 450 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 450 mm. Hauptgrösse Ø D 450 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 450 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 450 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 450 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 450 mm Wofür wird der Abzweiger Ø D 450 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 450 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 450 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 450 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

134,21 CHF*

Abzweiger verzinkt, 90°, Ø D 500 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 500 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 500 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 500 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 500 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 500 mm. Hauptgrösse Ø D 500 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 500 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 500 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 500 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 500 mm Wofür wird der Abzweiger Ø D 500 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 500 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 500 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 500 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

162,09 CHF*

Abzweiger verzinkt, 90°, Ø D 550 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 550 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 550 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 550 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 550 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 550 mm. Hauptgrösse Ø D 550 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 550 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 550 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 550 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 550 mm Wofür wird der Abzweiger Ø D 550 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 550 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 550 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 550 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

211,07 CHF*

Abzweiger verzinkt, 90°, Ø D 560 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 560 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 560 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 560 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 560 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 560 mm. Hauptgrösse Ø D 560 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 560 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 560 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 560 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 560 mm Wofür wird der Abzweiger Ø D 560 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 560 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 560 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 560 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

219,17 CHF*

Abzweiger verzinkt, 90°, Ø D 600 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 600 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 600 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 600 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 600 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 600 mm. Hauptgrösse Ø D 600 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 600 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 600 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 600 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 600 mm Wofür wird der Abzweiger Ø D 600 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 600 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 600 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 600 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

255,28 CHF*

Abzweiger verzinkt, 90°, Ø D 630 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 630 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 630 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 630 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 630 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 630 mm. Hauptgrösse Ø D 630 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 630 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 630 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 630 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 630 mm Wofür wird der Abzweiger Ø D 630 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 630 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 630 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 630 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

274,93 CHF*

Abzweiger verzinkt, 90°, Ø D 650 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 650 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 650 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 650 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 650 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 650 mm. Hauptgrösse Ø D 650 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 650 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 650 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 650 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 650 mm Wofür wird der Abzweiger Ø D 650 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 650 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 650 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 650 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

286,21 CHF*

Abzweiger verzinkt, 90°, Ø D 700 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 700 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 700 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 700 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 700 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 700 mm. Hauptgrösse Ø D 700 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 700 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 700 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 700 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 700 mm Wofür wird der Abzweiger Ø D 700 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 700 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 700 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 700 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

304,26 CHF*

Abzweiger verzinkt, 90°, Ø D 710 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 710 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 710 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 710 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 710 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 710 mm. Hauptgrösse Ø D 710 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 710 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 710 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 710 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 710 mm Wofür wird der Abzweiger Ø D 710 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 710 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 710 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 710 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

309,17 CHF*

Abzweiger verzinkt, 90°, Ø D 750 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 750 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 750 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 750 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 750 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 750 mm. Hauptgrösse Ø D 750 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 750 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 750 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 750 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 750 mm Wofür wird der Abzweiger Ø D 750 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 750 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 750 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 750 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

327,10 CHF*

Abzweiger verzinkt, 90°, Ø D 800 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 800 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 800 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 800 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 800 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 800 mm. Hauptgrösse Ø D 800 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 800 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 800 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 800 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 800 mm Wofür wird der Abzweiger Ø D 800 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 800 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 800 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 800 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

386,04 CHF*

Abzweiger verzinkt, 90°, Ø D 850 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 850 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 850 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 850 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 850 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 850 mm. Hauptgrösse Ø D 850 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 850 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 850 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 850 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 850 mm Wofür wird der Abzweiger Ø D 850 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 850 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 850 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 850 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

418,69 CHF*

Abzweiger verzinkt, 90°, Ø D 900 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 900 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 900 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 900 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 900 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 900 mm. Hauptgrösse Ø D 900 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 900 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 900 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 900 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 900 mm Wofür wird der Abzweiger Ø D 900 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 900 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 900 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 900 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

449,76 CHF*

Abzweiger verzinkt, 90°, Ø D 950 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 950 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 950 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 950 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 950 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 950 mm. Hauptgrösse Ø D 950 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 950 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 950 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 950 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 950 mm Wofür wird der Abzweiger Ø D 950 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 950 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 950 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 950 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

492,24 CHF*

Abzweiger verzinkt, 90°, Ø D 1000 mm, Ø d1 variabel

Der Abzweiger verzinkt, 90°, Ø D 1000 mm, Ø d1 variabel ist ein Formteil für runde Absaug-, Abluft- und Lüftungsleitungen. Die Hauptleitung ist mit Ø D 1000 mm fest definiert, während die Abzweiggrösse Ø d1 innerhalb der verfügbaren Varianten passend zur geplanten Leitungsführung ausgewählt wird. Der 90° Abzweig dient zur rechtwinkligen Anbindung einer Nebenleitung an die Hauptleitung. Für die richtige Auswahl sind die feste Hauptgrösse Ø D 1000 mm, die benötigte Abzweiggrösse Ø d1 und die Anschlusslogik der angrenzenden Rohr- oder Formteile zu prüfen. Einsatz und Funktion Der Abzweiger wird eingesetzt, wenn von einer runden Hauptleitung mit Ø D 1000 mm eine Nebenleitung im 90° Winkel abgeführt werden soll. Ø d1 variabel bedeutet, dass die Grösse des Abzweiganschlusses innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Typische Anwendungen sind Abzweigungen zu Absaugpunkten, Maschinenanschlüssen oder Nebenleitungen. Bei der Planung sollte geprüft werden, welche Abzweiggrösse für die vorgesehene Leitungsführung benötigt wird und ob die angrenzenden Rohrkomponenten mechanisch passend angeschlossen werden können. Produktmerkmale Funktion 90° Abzweigung Für die rechtwinklige Anbindung einer Nebenleitung an eine runde Hauptleitung mit Ø D 1000 mm. Hauptgrösse Ø D 1000 mm Die Hauptgrösse D ist fest definiert und bestimmt den Durchmesser der Hauptleitung. Abzweiggrösse Ø d1 variabel Die Abzweiggrösse d1 wird passend zur benötigten Nebenleitung und verfügbaren Variante ausgewählt. Abzweiger für runde Rohrsysteme 90° Winkel für rechtwinklige Abzweigungen Feste Hauptgrösse Ø D 1000 mm Variable Abzweiggrösse Ø d1 Verzinkte Ausführung Geeignet für Absaug-, Abluft- und Lüftungsleitungen Klare Zuordnung von Hauptleitung und Abzweig zur Reduktion von Fehlbestellungen Technische Daten Merkmal Angabe Produktart Abzweiger Ausführung Verzinkt Winkel 90° Hauptgrösse Ø D 1000 mm Variable Grösse Ø d1 variabel Hinweise zur Auswahl Für die Auswahl ist zunächst die feste Hauptgrösse Ø D 1000 mm zu prüfen. Anschliessend wird Ø d1 passend zur benötigten Abzweigleitung ausgewählt. Die Bezeichnungen D und d1 sollten dabei eindeutig den entsprechenden Anschlusspositionen zugeordnet werden. Vor der Bestellung sollte kontrolliert werden, ob der 90° Abzweig zur geplanten Leitungsführung passt und ob Hauptleitung, Nebenleitung und angrenzende Formteile die benötigten Durchmesser aufweisen. Besonders bei Umbauten oder Erweiterungen bestehender Rohrsysteme ist eine eindeutige Zuordnung der Anschlussgrössen wichtig. Passende Komponenten finden Sie im Rohrsystem verzinkt und bei den Rohrverbindungen. Jetzt anrufen Beratung oder Angebot anfragen Häufige Fragen zum Abzweiger 90°, Ø D 1000 mm Wofür wird der Abzweiger Ø D 1000 mm, 90° verwendet? Er wird verwendet, um eine Nebenleitung im 90° Winkel an eine runde Hauptleitung mit Ø D 1000 mm anzubinden. Was bedeutet Ø d1 variabel? Ø d1 variabel bedeutet, dass die Abzweiggrösse innerhalb der passenden Variantenlogik projektspezifisch ausgewählt wird. Die Hauptgrösse Ø D 1000 mm bleibt fest. Was ist vor der Bestellung zu prüfen? Vor der Bestellung sollten Ø D 1000 mm, die benötigte Abzweiggrösse Ø d1, der 90° Winkel und die Anschlusslogik der angrenzenden Rohr- oder Formteile geprüft werden.

536,44 CHF*

Abzweiger 90° ermöglichen eine rechtwinklige Verzweigung innerhalb eines Spiralfalzrohrsystems. Die Stammleitung wird gerade weitergeführt, während ein zusätzlicher Abgang im Winkel von 90° angeordnet ist. Bei dieser Standardausführung bleibt der Ø der Hauptleitung vor und nach dem Abzweiger gleich; der Ø des Abgangs kann passend zur benötigten Rohrdimension ausgeführt werden.

Rechtwinklige Verzweigung bei gleichbleibender Hauptleitung

Der 90°-Abzweiger wird eingesetzt, wenn aus einer geraden Hauptleitung ein zusätzlicher Rohrstrang rechtwinklig herausgeführt werden soll.

Ein wesentliches Merkmal dieser Produktgruppe ist die durchgehend gleiche Dimension der Stammleitung. Ein- und Ausgang des Hauptstrangs besitzen denselben Ø, während der seitliche Abgang unabhängig davon passend zur gewünschten Anschlussgrösse gewählt wird.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Rohrdurchmesser auf den Innendurchmesser.

Winkel

90° Abzweig

Der zusätzliche Rohrstrang wird rechtwinklig zur durchgehenden Hauptleitung geführt.

Hauptleitung

Ø bleibt unverändert

Ein- und Ausgang der Stammleitung besitzen bei dieser Standardausführung denselben Rohrdurchmesser.

Abgang

Ø variabel

Der Durchmesser des seitlichen Abgangs wird passend zur benötigten Anschluss- oder Nebenleitung gewählt.

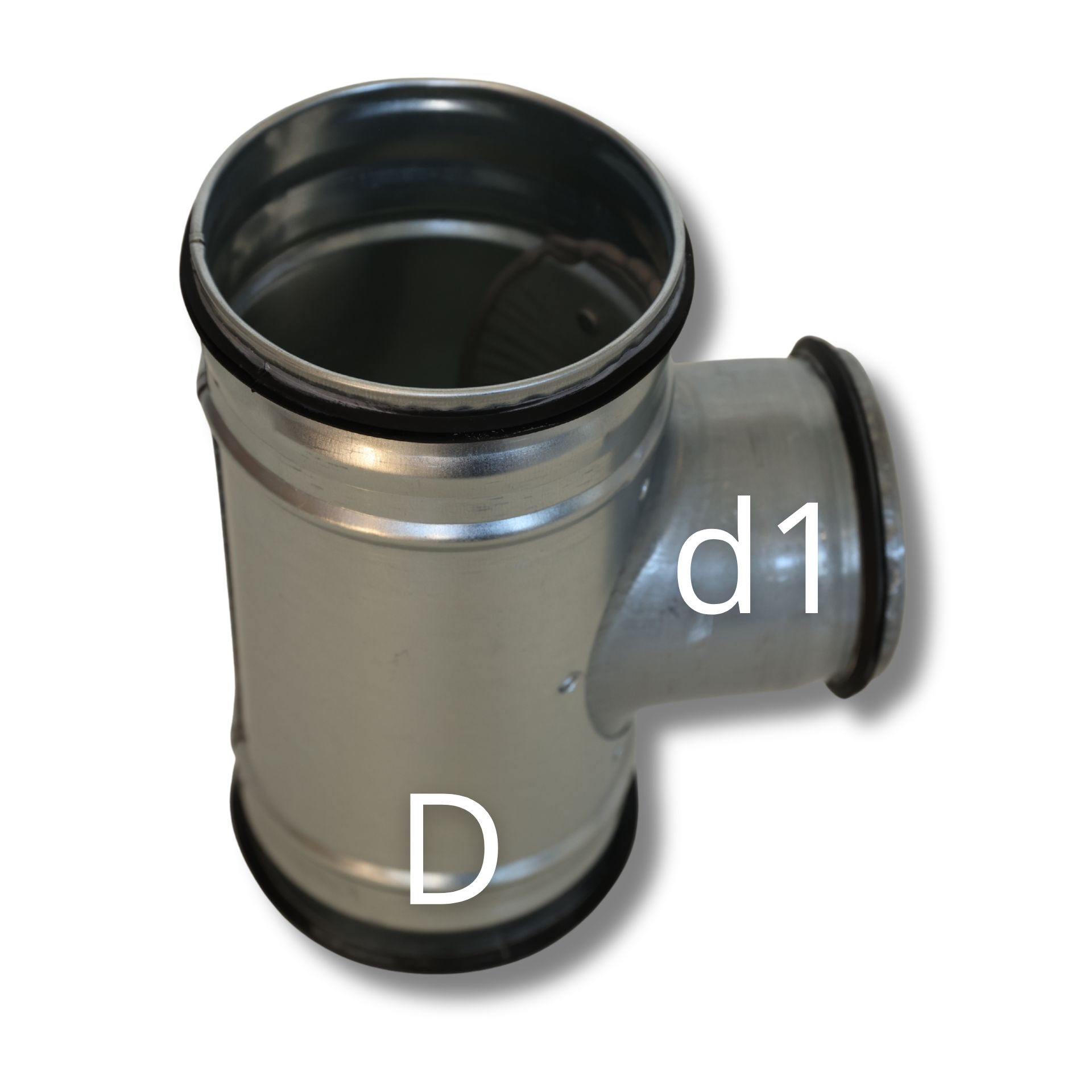

D und d1 – welche Masse sind entscheidend?

Für die Auswahl eines 90°-Abzweigers sind zwei Rohrdurchmesser relevant:

D bezeichnet den Ø der durchgehenden Hauptleitung. Dieser bleibt bei der Standardausführung auf beiden Seiten des Abzweigers identisch.

d1 bezeichnet den Ø des rechtwinkligen Abgangs. Dieser kann passend zur Rohrdimension des angeschlossenen Nebenstrangs gewählt werden.

Beispiel für die Auswahl

Soll eine Hauptleitung Ø 400 mm gerade weitergeführt und zusätzlich eine Nebenleitung im 90°-Winkel angeschlossen werden, wird zunächst der Abzweiger für Hauptrohr Ø 400 mm gewählt.

Der benötigte Ø des seitlichen Abgangs wird anschliessend entsprechend der geplanten Nebenleitung definiert.

Der Hauptstrang bleibt dabei sowohl vor als auch nach dem Abzweiger Ø 400 mm. Ein Wechsel des Hauptrohrdurchmessers findet bei dieser Produktgruppe nicht statt.

Abzweiger 90° oder Abzweiger 90° reduziert?

Der Unterschied liegt in der Weiterführung der Hauptleitung.

Beim normalen Abzweiger 90° bleibt der Ø der Stammleitung vor und nach dem Abzweig identisch. Nur der seitliche Abgang erhält den benötigten Ø.

Beim Abzweiger 90° reduziert kann zusätzlich der weiterführende Hauptstrang auf einen anderen Rohrdurchmesser übergehen. Diese Ausführung wird benötigt, wenn Verzweigung und Querschnittsänderung innerhalb desselben Formteils kombiniert werden sollen.

Wann ist ein 90°-Abzweiger sinnvoll?

Ein 90°-Abzweiger eignet sich besonders für kompakte Rohrführungen, bei denen ein Nebenstrang rechtwinklig von einer bestehenden oder geplanten Hauptleitung weggeführt werden muss.

Der rechtwinklige Abgang kann beispielsweise sinnvoll sein, wenn Maschinen, Anlagenanschlüsse oder weitere Luftleitungen seitlich zur Haupttrasse angeordnet sind und der vorhandene Bauraum eine kompakte Verzweigung verlangt.

Steht ausreichend Platz für eine flachere Verzweigung zur Verfügung, können auch Abzweiger mit 45° oder 30° berücksichtigt werden.

90°, 45° oder 30°?

Die drei verfügbaren Abzweigwinkel ermöglichen unterschiedliche Rohrführungen.

Ein 90°-Abzweiger benötigt in Richtung der Hauptleitung vergleichsweise wenig zusätzlichen Platz und führt den Nebenstrang unmittelbar seitlich weg. Ein 45°- oder 30°-Abzweiger führt den Nebenstrang dagegen flacher in beziehungsweise aus der Haupttrasse.

Welcher Winkel geeignet ist, hängt von Einbauraum, Leitungsverlauf und der strömungstechnischen Auslegung des vollständigen Rohrsystems ab.

Strömungswiderstand bei Verzweigungen berücksichtigen

Eine Verzweigung beeinflusst die Luftströmung stärker als eine gerade Rohrstrecke. Der Luftstrom wird aufgeteilt und im Bereich des Abgangs zusätzlich umgelenkt.

Dadurch entsteht ein zusätzlicher Druckverlust. Dessen Höhe hängt unter anderem von Luftgeschwindigkeit, Hauptrohr-Ø, Abgangs-Ø, Winkel und Luftmengenverteilung zwischen Haupt- und Nebenstrang ab.

Bei der Auslegung eines grösseren Rohrnetzes sollten Abzweiger deshalb gemeinsam mit Bögen, Reduktionen und weiteren Formteilen in der Druckverlustberechnung berücksichtigt werden.

Abgang passend zur benötigten Luftmenge dimensionieren

Der Ø des seitlichen Abgangs sollte sich aus der benötigten Luftmenge im angeschlossenen Nebenstrang ergeben.

Ein zu kleiner Rohrquerschnitt erhöht bei gleicher Luftmenge die Strömungsgeschwindigkeit und den Druckverlust. Ein unnötig grosser Querschnitt reduziert dagegen die Strömungsgeschwindigkeit.

Die Auswahl von d1 sollte deshalb immer zusammen mit der Dimensionierung des anschliessenden Rohrstrangs erfolgen.

Luftverteilung im Rohrnetz

Ein Abzweiger teilt den vorhandenen Luftstrom auf zwei Leitungswege auf. Wie viel Luft tatsächlich durch den Hauptstrang beziehungsweise den Abgang strömt, wird nicht allein durch das Formteil bestimmt.

Entscheidend sind die Druckverluste und Widerstände der beiden nachfolgenden Leitungswege sowie die gesamte Anlagenkonfiguration.

Wenn eine definierte Luftmengenverteilung erforderlich ist, muss diese bei der Systemauslegung berücksichtigt und gegebenenfalls mit geeigneten Regulierelementen eingestellt werden.

Abzweiger für Abluft und industrielle Luftführung

Die 90°-Abzweiger gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie ermöglichen den Aufbau verzweigter Luftleitungsnetze mit Haupt- und Nebensträngen unterschiedlicher Dimensionierung.

Je nach Medium und Betriebsbedingungen kann das Rohrsystem auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem technisch geeigneter ist.

Montage und Abstützung

Der Abzweiger sollte spannungsarm in die Rohrleitung integriert werden. Hauptleitung und Abgang müssen sauber zueinander ausgerichtet sein.

Insbesondere der seitliche Rohrstrang sollte ausreichend befestigt werden, damit dessen Eigengewicht nicht dauerhaft über den Abzweiger oder dessen Verbindungsstellen getragen wird.

Bei grossen Rohrdimensionen ist auch das Eigengewicht des Formteils entsprechend bei der Befestigungsplanung zu berücksichtigen.

Einbausituation vor der Bestellung prüfen

Neben D und d1 sollte vor der Auswahl geprüft werden, ob für den rechtwinkligen Abgang ausreichend Platz vorhanden ist.

Besonders in dicht belegten Technikbereichen können angrenzende Rohrleitungen, Maschinen, Wände oder andere Installationen die mögliche Position des Abgangs begrenzen.

Bei bestehenden Anlagen helfen deshalb Fotos und eine Skizze mit Rohrdurchmessern und Platzverhältnissen bei der eindeutigen Auswahl.

Beratung zu Abzweigern 90°

Für die Auswahl des passenden Abzweigers benötigen wir den Ø der Hauptleitung D, den benötigten Abgangs-Ø d1 und Angaben zur Einbausituation. Bei bestehenden Rohrsystemen helfen Fotos oder eine einfache Skizze des geplanten Leitungsverlaufs. Wir unterstützen Sie bei der Auswahl der passenden Dimensionen und bei der Entscheidung zwischen 90°, 45° und 30° sowie zwischen Standard- und reduzierter Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Abzweigern 90°

Wofür wird ein Abzweiger 90° eingesetzt?

Er teilt eine gerade Hauptleitung auf und führt einen zusätzlichen Rohrstrang rechtwinklig zur Stammleitung ab.

Was bedeutet D beim Abzweiger?

D bezeichnet den Ø der durchgehenden Hauptleitung. Bei dieser Standardausführung ist der Ø vor und nach dem Abzweig identisch.

Was bedeutet d1?

d1 bezeichnet den Ø des seitlichen 90°-Abgangs. Dieser wird passend zur benötigten Nebenleitung gewählt.

Kann der Abgang einen anderen Ø als die Hauptleitung haben?

Ja. Bei dieser Produktgruppe bleibt die Hauptleitung gleich gross, während der Ø des seitlichen Abgangs passend zur Anwendung gewählt werden kann.

Was ist der Unterschied zum Abzweiger 90° reduziert?

Beim normalen Abzweiger bleibt der Ø der Hauptleitung vor und nach der Verzweigung gleich. Beim reduzierten Abzweiger kann zusätzlich der weiterführende Hauptstrang auf einen anderen Ø übergehen.

Ist ein 90°-Abzweiger strömungstechnisch gleich wie ein 30°- oder 45°-Abzweiger?

Nein. Winkel, Rohrdimensionen, Luftgeschwindigkeit und Luftmengenverteilung beeinflussen den Strömungswiderstand. Flachere Abzweigwinkel können bei entsprechendem Einbauraum strömungstechnisch günstiger sein.

Bestimmt der Abzweiger automatisch die Luftmenge im Nebenstrang?

Nein. Die tatsächliche Luftverteilung hängt von den Widerständen des gesamten Rohrsystems ab. Für definierte Luftmengen können zusätzliche Regulierelemente und eine entsprechende Systemauslegung erforderlich sein.
