Kreuzstücke 30° reduziert für Spiralfalzrohre

Kreuzstücke 30° reduziert aus sendzimirverzinktem Stahl verbinden vier Rohrstränge und ermöglichen gleichzeitig unterschiedliche Anschlussdurchmesser innerhalb eines Formteils. Eine Anschlussgrösse bildet die feste Grunddimension, während die gegenüberliegende Weiterführung und die beiden flachen 30°-Anschlüsse passend zur benötigten Rohrführung dimensioniert werden können.

Kreuzstück verzinkt, 30° reduziert, D Ø100 mm, d1 variabel, d2 variabel, d variabel

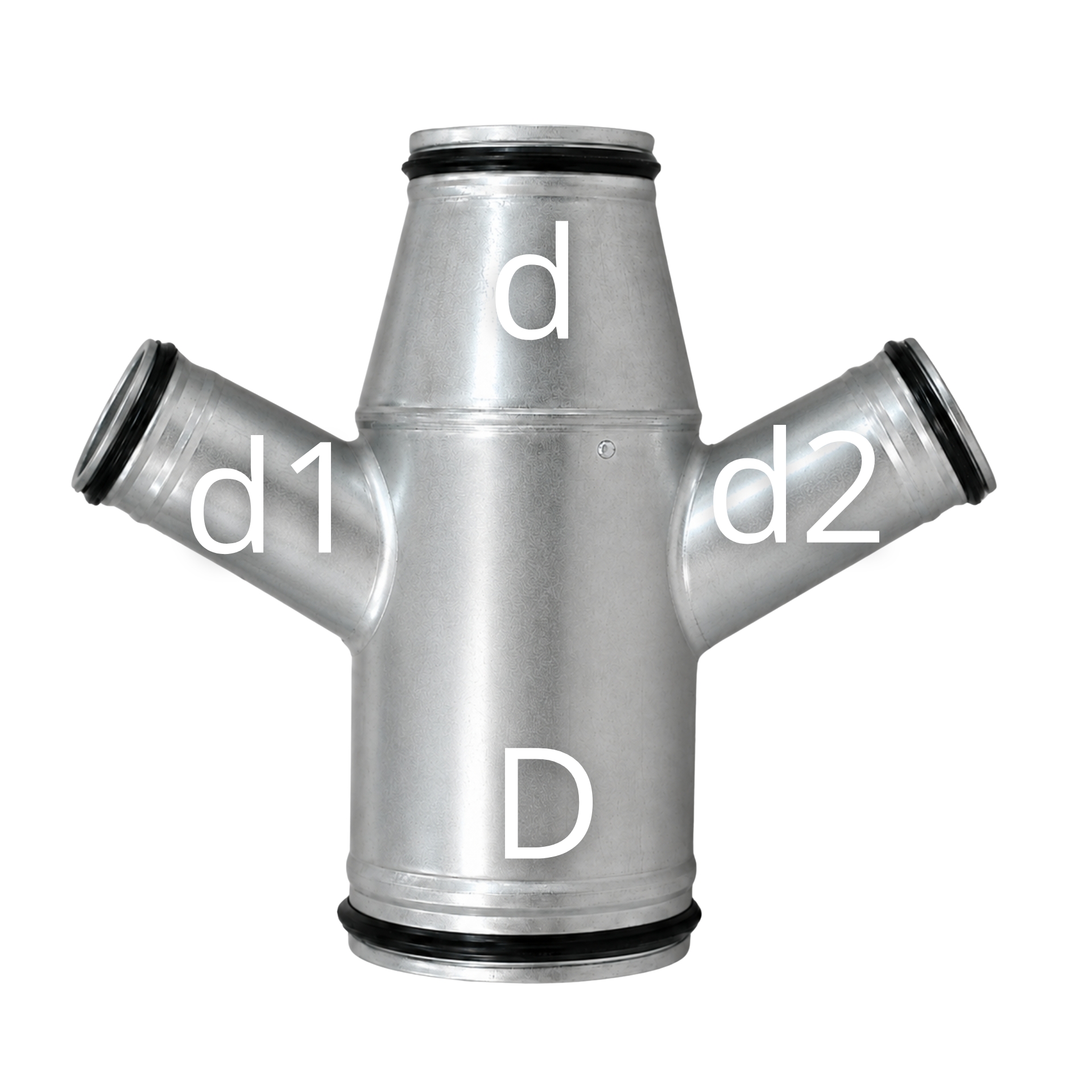

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø100 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø100 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø100 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø100 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø100 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø100 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø100 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø100 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø100 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø100 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø100 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø100 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø100 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

124,78 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø125 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø125 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø125 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø125 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø125 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø125 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø125 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø125 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø125 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø125 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø125 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø125 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø125 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø125 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

138,06 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø150 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø150 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø150 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø150 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø150 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø150 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø150 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø150 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø150 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø150 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø150 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø150 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø150 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø150 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

152,66 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø160 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø160 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø160 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø160 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø160 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø160 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø160 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø160 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø160 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø160 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø160 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø160 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø160 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø160 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

156,64 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø180 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø180 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø180 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø180 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø180 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø180 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø180 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø180 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø180 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø180 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø180 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø180 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø180 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø180 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

179,21 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø200 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø200 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø200 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø200 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø200 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø200 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø200 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø200 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø200 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø200 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø200 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø200 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø200 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø200 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

205,76 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø224 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø224 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø224 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø224 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø224 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø224 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø224 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø224 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø224 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø224 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø224 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø224 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø224 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø224 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

223,02 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø250 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø250 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø250 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø250 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø250 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø250 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø250 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø250 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø250 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø250 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø250 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø250 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø250 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø250 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

248,24 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø280 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø280 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø280 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø280 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø280 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø280 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø280 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø280 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø280 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø280 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø280 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø280 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø280 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø280 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

269,48 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø300 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø300 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø300 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø300 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø300 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø300 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø300 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø300 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø300 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø300 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø300 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø300 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø300 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø300 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

288,07 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø315 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø315 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø315 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø315 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø315 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø315 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø315 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø315 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø315 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø315 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø315 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø315 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø315 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø315 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

294,70 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø355 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø355 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø355 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø355 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø355 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø355 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø355 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø355 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø355 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø355 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø355 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø355 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø355 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø355 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

334,53 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø400 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø400 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø400 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø400 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø400 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø400 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø400 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø400 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø400 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø400 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø400 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø400 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø400 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø400 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

379,66 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø450 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø400 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø400 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø400 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø400 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø400 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø400 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø400 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø400 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø400 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø400 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø400 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø400 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø400 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

488,52 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø500 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø450 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø450 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø450 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø450 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø450 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø450 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø450 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø450 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø450 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø450 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø450 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø450 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø450 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

582,77 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø550 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø500 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø500 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø500 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø500 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø500 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø500 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø500 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø500 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø500 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø500 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø500 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø500 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø500 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

719,50 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø560 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø550 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø550 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø550 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø550 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø550 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø550 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø550 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø550 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø550 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø550 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø550 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø550 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø550 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

748,71 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø600 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø560 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø560 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø560 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø560 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø560 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø560 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø560 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø560 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø560 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø560 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø560 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø560 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø560 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

868,18 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø630 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø630 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø630 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø630 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø630 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø630 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø630 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø630 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø630 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø630 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø630 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø630 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø630 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø630 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

938,54 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø650 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø650 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø650 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø650 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø650 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø650 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø650 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø650 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø650 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø650 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø650 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø650 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø650 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø650 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

966,42 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø700 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø700 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø700 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø700 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø700 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø700 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø700 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø700 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø700 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø700 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø700 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø700 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø700 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø700 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.050,05 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø710 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø710 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø710 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø710 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø710 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø710 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø710 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø710 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø710 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø710 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø710 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø710 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø710 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø710 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.076,60 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø750 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø750 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø750 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø750 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø750 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø750 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø750 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø750 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø750 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø750 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø750 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø750 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø750 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø750 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.133,68 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø800 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø800 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø800 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø800 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø800 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø800 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø800 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø800 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø800 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø800 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø800 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø800 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø800 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø800 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.299,62 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø850 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø850 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø850 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø850 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø850 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø850 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø850 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø850 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø850 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø850 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø850 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø850 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø850 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø850 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.429,72 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø900 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø900 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø900 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø900 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø900 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø900 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø900 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø900 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø900 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø900 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø900 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø900 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø900 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø900 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.559,81 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø950 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø950 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø950 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø950 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø950 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø950 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø950 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø950 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø950 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø950 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø950 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø950 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø950 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø950 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.707,16 CHF*

Kreuzstück verzinkt, 30° reduziert, D Ø1000 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 30°, Hauptdurchmesser D Ø1000 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø1000 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø1000 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø1000 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 30°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 30°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø1000 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø1000 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 30°, D Ø1000 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 30° reduziert Hauptdurchmesser D Ø1000 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø1000 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 30°, D Ø1000 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 30° mit Ø1000 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 30°, D Ø1000 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 30°, D Ø1000 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 30°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.874,43 CHF*

Kreuzstücke 30° reduziert verbinden vier Rohrstränge innerhalb eines Spiralfalzrohrsystems und ermöglichen dabei unterschiedliche Anschlussdimensionen. Eine Rohrgrösse bildet die feste Grunddimension des jeweiligen Produktes. Die gegenüberliegende Weiterführung sowie die beiden flachen Seitenanschlüsse können passend zur geplanten Rohrführung dimensioniert werden.

Vier Anschlüsse mit flacher 30°-Geometrie

Beim normalen Kreuzstück 30° bleibt der durchgehende Rohrstrang auf beiden Seiten gleich gross. Bei der reduzierten Ausführung kann auch die gegenüberliegende Weiterführung einen anderen Rohrdurchmesser erhalten.

Zusätzlich können die beiden schrägen 30°-Anschlüsse unabhängig voneinander passend zu den angeschlossenen Rohrsträngen dimensioniert werden.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Ø auf den Innendurchmesser.

Grundgrösse

Ein Anschluss fest definiert

Jede Produktvariante besitzt eine feste Grundgrösse, auf deren Basis die weiteren Anschlussdimensionen festgelegt werden.

Weiterführung

Ø variabel

Die gegenüberliegende Weiterführung kann im Unterschied zum Standard-Kreuzstück einen abweichenden Rohrdurchmesser besitzen.

Seitenanschlüsse

Zwei variable 30°-Abgänge

Die beiden Seitenanschlüsse werden flach geführt und können unabhängig voneinander passend zum Rohrnetz dimensioniert werden.

Welche Anschlussgrössen müssen bestimmt werden?

Für die Auswahl eines reduzierten Kreuzstücks müssen die Rohrdurchmesser aller vier angeschlossenen Leitungsstränge bekannt sein.

Eine Dimension bildet die feste Grundgrösse der jeweiligen Produktvariante. Die gegenüberliegende Weiterführung und die beiden 30°-Seitenanschlüsse werden entsprechend der geplanten Rohrführung festgelegt.

Die drei variablen Anschlüsse müssen nicht gleich gross sein. Ihre Dimensionen sollten zu den jeweiligen Luftmengen und den angeschlossenen Rohrstrecken passen.

Was bedeutet „reduziert“ beim Kreuzstück?

Beim Standard-Kreuzstück 30° besitzt der durchgehende Rohrstrang auf beiden Seiten denselben Durchmesser.

Bei der reduzierten Ausführung kann zusätzlich die gegenüberliegende Weiterführung auf einen anderen Ø übergehen.

Damit lassen sich eine Mehrfachverzweigung und eine Querschnittsanpassung innerhalb eines einzigen Formteils kombinieren.

Vorteil der flachen 30°-Abgänge

Die beiden Seitenstränge werden mit 30° besonders flach aus dem zentralen Rohrstrang geführt.

Dadurch erfolgt die Richtungsänderung weniger abrupt als bei einer 45°- oder 90°-Ausführung. Bei geeigneter Dimensionierung kann dies einen günstigen Strömungsverlauf unterstützen.

Die flache Geometrie benötigt dafür mehr Einbaulänge entlang des Rohrstrangs.

Kreuzstück Standard oder reduziert?

Beim Kreuzstück 30° Standard bleibt die durchgehende Rohrdimension unverändert. Die beiden schrägen Seitenanschlüsse können passend zum Rohrnetz dimensioniert werden.

Beim Kreuzstück 30° reduziert kann zusätzlich die gegenüberliegende Weiterführung einen anderen Rohrdurchmesser erhalten.

Die reduzierte Variante eignet sich deshalb besonders für Rohrnetze, bei denen sich nach den Verzweigungen auch der benötigte Querschnitt des weiterführenden Strangs verändert.

Reduziert oder direkt reduziert?

Für 30°-Kreuzstücke werden eine reduzierte und eine direkt reduzierte Bauform unterschieden.

Die hier beschriebene Produktgruppe entspricht der reduzierten Ausführung. Die direkt reduzierte Variante besitzt eine andere konstruktive Geometrie und wird separat geführt.

Beide Ausführungen sollten deshalb nicht allein anhand ihrer Anschlussdurchmesser miteinander gleichgesetzt werden.

Wann ist ein reduziertes 30°-Kreuzstück sinnvoll?

Die Bauform eignet sich für verzweigte Rohrnetze, in denen zwei Seitenstränge flach herausgeführt werden und gleichzeitig eine Anpassung des weiterführenden Rohrquerschnitts benötigt wird.

Das kann beispielsweise bei abgestuften Hauptleitungen sinnvoll sein, wenn sich die weiterzuführende Luftmenge nach den beiden Abgängen verringert.

Die tatsächlich erforderlichen Rohrdurchmesser sollten aus der Luftmengenverteilung und der strömungstechnischen Auslegung des gesamten Rohrsystems hervorgehen.

Luftmengen auf mehrere Stränge verteilen

Wird das Kreuzstück zur Verteilung eingesetzt, kann sich der eintretende Luftstrom auf die gegenüberliegende Weiterführung und die beiden schrägen Seitenstränge aufteilen.

Unterschiedliche Anschlussdurchmesser ermöglichen eine Anpassung an unterschiedlich grosse Volumenströme.

Das Formteil selbst bestimmt die Luftverteilung jedoch nicht. Diese ergibt sich aus den Rohrdurchmessern und den Strömungswiderständen der angeschlossenen Leitungswege.

Auch zur Zusammenführung einsetzbar

Je nach Strömungsrichtung kann das Kreuzstück auch mehrere Luftströme zusammenführen.

Der weiterführende Rohrstrang muss in diesem Fall für die gesamte zusammengeführte Luftmenge ausreichend dimensioniert sein.

Zusätzlich sollten die Widerstände der zuführenden Leitungen und des nachfolgenden Rohrnetzes berücksichtigt werden.

Rohrdurchmesser passend zur Luftmenge wählen

Die Anschlussdimensionen sollten jeweils auf die Luftmenge des betreffenden Rohrstrangs abgestimmt werden.

Ein zu kleiner Querschnitt erhöht bei gleicher Luftmenge Strömungsgeschwindigkeit und Druckverlust. Ein unnötig grosser Rohrquerschnitt führt dagegen zu einer niedrigeren Strömungsgeschwindigkeit.

Die Auswahl sollte deshalb immer im Zusammenhang mit den angrenzenden Leitungsabschnitten erfolgen.

Druckverlust der Verzweigung berücksichtigen

Im reduzierten Kreuzstück treffen mehrere Leitungswege und unterschiedliche Rohrquerschnitte aufeinander. Dadurch entsteht zusätzlicher Strömungswiderstand gegenüber einer geraden Rohrleitung.

Der tatsächliche Druckverlust hängt unter anderem von den Anschlussdimensionen, den Luftgeschwindigkeiten und der Verteilung der Volumenströme ab.

Bei grösseren Rohrnetzen sollte das Kreuzstück deshalb gemeinsam mit Bögen, Abzweigern, Reduktionen und weiteren Formteilen in der Gesamtauslegung berücksichtigt werden.

30°, 45° oder 90° reduziert?

Die verschiedenen Winkel ermöglichen unterschiedliche Rohrführungen.

Die 30°-Ausführung führt die Seitenstränge besonders flach und benötigt entsprechend viel Einbaulänge. Das 45°-Kreuzstück bildet einen Mittelweg, während die 90°-Ausführung die Seitenstränge kompakt rechtwinklig wegführt.

Welcher Winkel geeignet ist, hängt von der Rohrtrasse, dem verfügbaren Platz und der strömungstechnischen Auslegung ab.

Für Abluft und industrielle Luftführung

Die reduzierten 30°-Kreuzstücke gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie eignen sich insbesondere für verzweigte Rohrnetze mit unterschiedlichen Anschlussdimensionen und flach geführten Seitensträngen.

Je nach Medium und Betriebsbedingungen kann das Rohrsystem auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem technisch geeigneter ist.

Einbaulänge frühzeitig prüfen

Die beiden flachen 30°-Anschlüsse benötigen vergleichsweise viel Platz entlang des Rohrstrangs.

Vor der Bestellung sollte deshalb geprüft werden, ob Wände, Maschinen, andere Leitungen oder Tragkonstruktionen den geplanten Verlauf der Seitenstränge einschränken.

Auch die gegenüberliegende Weiterführung sowie die benötigten Verbindungselemente müssen ausreichend zugänglich bleiben.

Montage und Befestigung

Alle vier angeschlossenen Rohrstränge sollten möglichst spannungsarm und sauber zueinander ausgerichtet werden.

Die beiden schrägen Rohrleitungen müssen ausreichend abgestützt werden, damit deren Eigengewicht nicht dauerhaft über das Kreuzstück und seine Anschlussstellen getragen wird.

Bei grossen Rohrdimensionen sollte auch das Eigengewicht des Formteils selbst bei der Befestigungsplanung berücksichtigt werden.

Beratung zu Kreuzstücken 30° reduziert

Für die Auswahl benötigen wir die Durchmesser aller vier angeschlossenen Rohrstränge, die vorgesehenen Luftmengen und Angaben zur Einbausituation. Bei bestehenden Anlagen helfen Fotos und eine einfache Skizze der Rohrführung. Wir unterstützen Sie bei der passenden Dimensionierung und bei der Auswahl zwischen Standard-, reduzierter und direkt reduzierter Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Kreuzstücken 30° reduziert

Was ist ein Kreuzstück 30° reduziert?

Es verbindet vier Rohrstränge miteinander und kombiniert zwei flache 30°-Seitenanschlüsse mit der Möglichkeit unterschiedlicher Anschlussdurchmesser.

Wie viele Anschlussgrössen sind variabel?

Eine Grundgrösse ist innerhalb der jeweiligen Produktvariante fest definiert. Die drei weiteren Rohrdurchmesser können passend zum Rohrnetz gewählt werden.

Müssen die beiden 30°-Anschlüsse gleich gross sein?

Nein. Die beiden Seitenanschlüsse können unabhängig voneinander passend zu den angeschlossenen Rohrsträngen dimensioniert werden.

Was ist der Unterschied zum Standard-Kreuzstück 30°?

Beim Standard-Kreuzstück bleibt der durchgehende Rohrstrang gleich gross. Bei der reduzierten Ausführung kann zusätzlich die gegenüberliegende Weiterführung einen anderen Rohrdurchmesser besitzen.

Was ist der Unterschied zur direkt reduzierten Ausführung?

Die direkt reduzierte Variante besitzt eine andere konstruktive Geometrie und wird separat geführt. Für die Auswahl müssen neben den Rohrdimensionen auch die Platzverhältnisse berücksichtigt werden.

Welchen Vorteil bieten die 30°-Abgänge?

Die beiden Seitenstränge werden besonders flach aus dem zentralen Rohrstrang geführt. Dadurch entsteht eine gestreckte Rohrführung, die allerdings mehr Einbaulänge benötigt.

Wie werden die Anschlussdurchmesser bestimmt?

Die Rohrdimensionen sollten aus den benötigten Luftmengen, den gewünschten Strömungsgeschwindigkeiten und den Druckverlusten der angeschlossenen Leitungsstränge abgeleitet werden.
