Kreuzstücke für Spiralfalzrohre und industrielle Luftführung

Kreuzstücke sind Verzweigungsformteile mit vier Anschlüssen und werden eingesetzt, wenn mehrere Leitungswege innerhalb eines Spiralfalzrohrsystems an einem gemeinsamen Punkt verbunden werden sollen. Je nach Leitungsgeometrie stehen Ausführungen mit 90°, 45° und 30° sowie reduzierte Varianten für unterschiedliche Anschluss-Ø zur Verfügung.

Kreuzstücke für komplexe Rohrverzweigungen

Während ein Abzweiger drei Anschlüsse besitzt und ein Hosenstück einen gemeinsamen Leitungsweg auf zwei Stränge verteilt beziehungsweise zwei Stränge zusammenführt, besitzt ein Kreuzstück vier Anschlüsse. Dadurch können mehrere Rohrleitungen an einem einzigen Verzweigungspunkt miteinander verbunden werden.

Kreuzstücke eignen sich besonders für kompakte Rohrnetze, in denen mehrere Leitungsrichtungen räumlich nahe beieinander zusammengeführt oder verteilt werden müssen.

Für die Auswahl sind Winkel, Anschlussdurchmesser, Luftmengen, Einbauraum und der weitere Verlauf der vier angeschlossenen Leitungen entscheidend. Bei diesem Spiralfalzrohrsystem bezeichnet der angegebene Ø den Innendurchmesser.

Produktgruppen der Kreuzstücke

Kreuzstücke 90° verbinden seitliche Leitungswege rechtwinklig mit dem durchgehenden Rohrstrang. Die Bauform ermöglicht eine kompakte Mehrfachverzweigung auf vergleichsweise kurzer Anlagenlänge.

Kreuzstücke 45° führen die zusätzlichen Leitungsstränge schräg an den durchgehenden Rohrweg heran. Dadurch entsteht eine flachere geometrische Einbindung als bei einer 90°-Ausführung.

Kreuzstücke 30° besitzen noch flacher einlaufende seitliche Anschlüsse. Sie benötigen entsprechend mehr Einbaulänge, ermöglichen dafür aber eine langgezogenere Leitungsgeometrie.

Alle drei Winkel stehen zusätzlich als reduzierte Kreuzstücke zur Verfügung. Damit können unterschiedliche Anschluss-Ø innerhalb eines einzigen Verzweigungsformteils kombiniert werden.

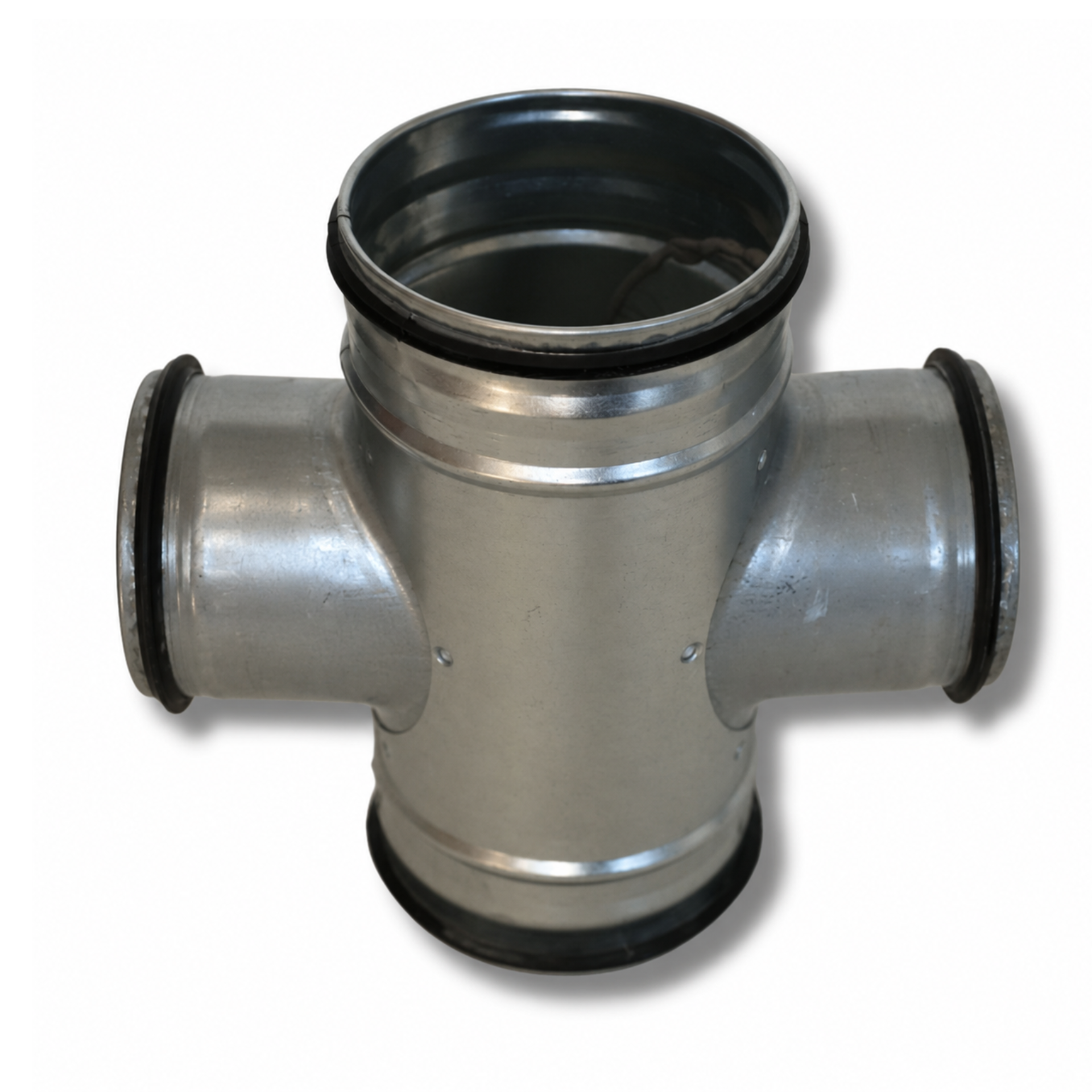

Kreuzstück 90°

Das 90°-Kreuzstück führt die seitlichen Leitungsanschlüsse rechtwinklig zum Hauptstrang.

Diese Bauform ist besonders kompakt und kann sinnvoll sein, wenn mehrere Leitungen auf engem Raum in klar definierten Richtungen zusammengeführt werden müssen.

Gleichzeitig erzeugen die rechtwinkligen Einbindungen deutliche Richtungsänderungen im Luftstrom. Der zusätzliche Strömungswiderstand muss deshalb bei der Auslegung des gesamten Rohrsystems berücksichtigt werden.

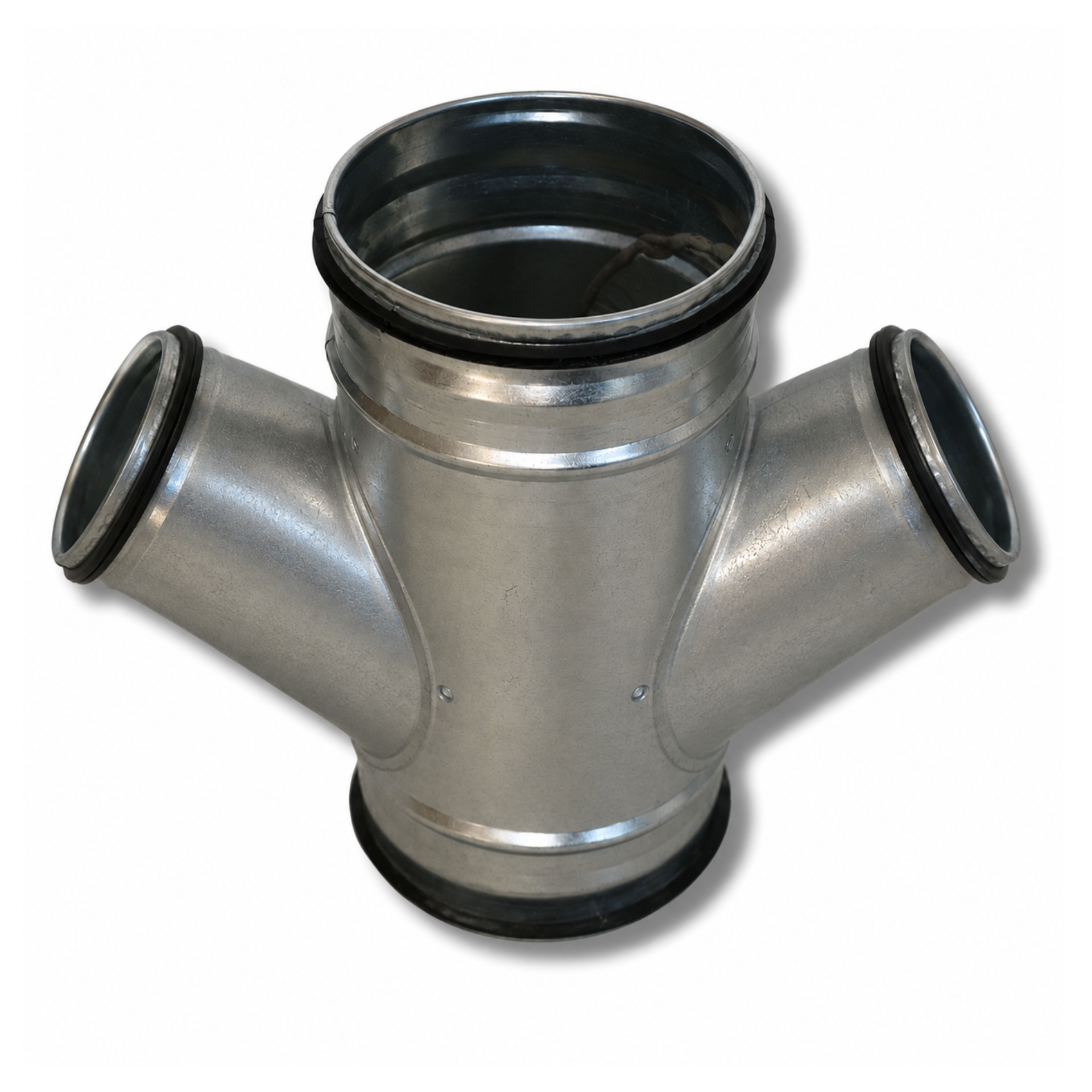

Kreuzstück 45°

Beim Kreuzstück mit 45° laufen die seitlichen Rohranschlüsse schräg auf den durchgehenden Leitungsstrang zu.

Dadurch entsteht eine weniger abrupte Leitungsgeometrie als bei einer rechtwinkligen Verzweigung. Gleichzeitig bleibt die Bauform vergleichsweise kompakt.

Die 45°-Ausführung eignet sich für Rohrsysteme, bei denen ausreichend Platz für schräge Leitungsanschlüsse vorhanden ist und die angeschlossenen Rohrstränge entsprechend weitergeführt werden können.

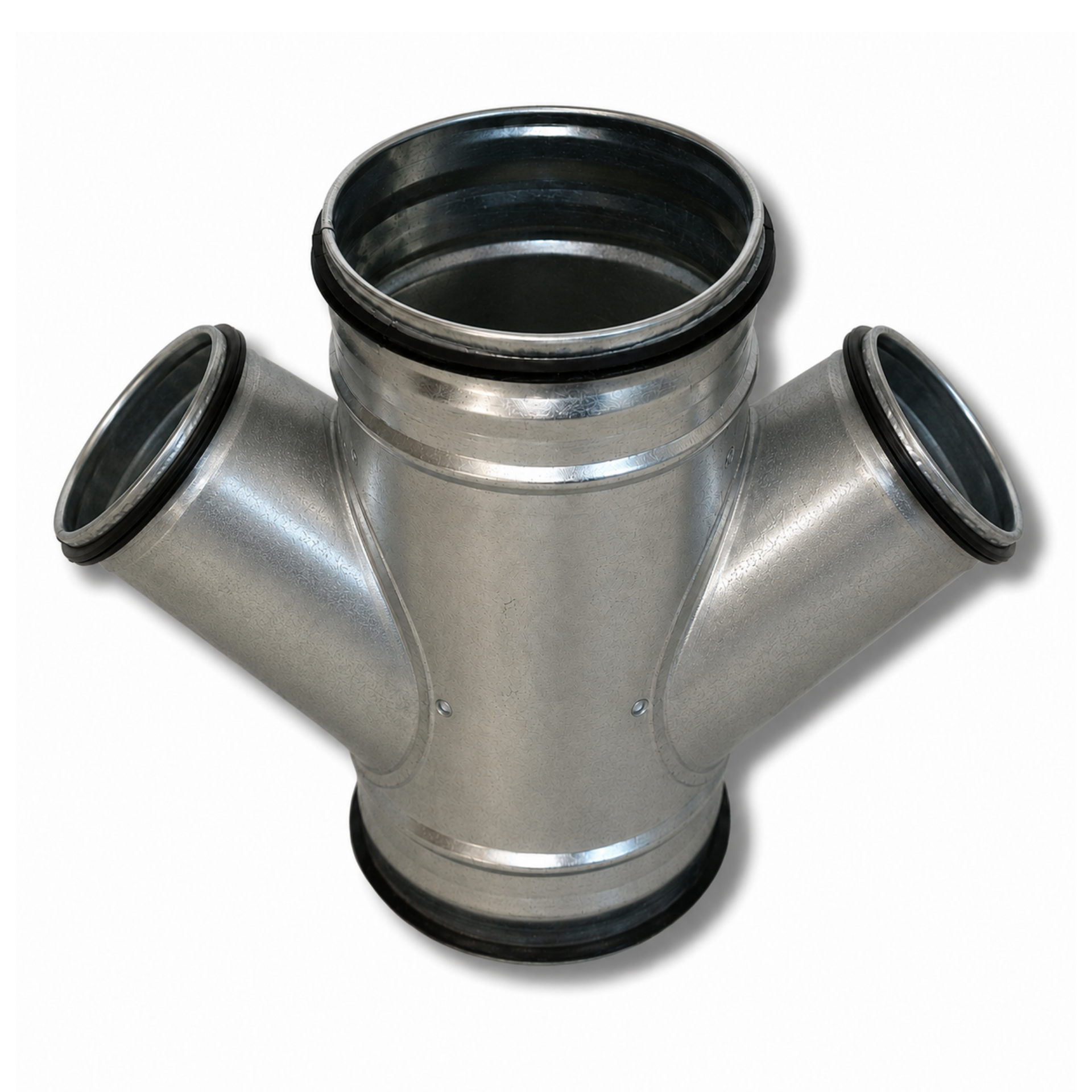

Kreuzstück 30°

Bei einem 30°-Kreuzstück werden die seitlichen Leitungen besonders flach an den durchgehenden Rohrstrang herangeführt.

Diese Bauform erzeugt eine langgezogene Verzweigungsgeometrie und benötigt deshalb mehr Platz entlang des Rohrsystems.

Die 30°-Ausführung ist insbesondere dort interessant, wo ausreichend Einbaulänge vorhanden ist und eine möglichst flache geometrische Einbindung der seitlichen Leitungsstränge gewünscht wird.

Standard-Kreuzstücke und ihre Anschlussgeometrie

Bei den Standard-Kreuzstücken unseres Sortiments werden der Anschluss A und der gegenüberliegende Anschluss C mit demselben Ø geführt.

Die seitlichen Anschlüsse B und D sind je nach Produktvariante variabel. Dadurch lässt sich das Kreuzstück an unterschiedliche Leitungsdimensionen der seitlich angeschlossenen Rohrstränge anpassen.

Welche konkrete Kombination verfügbar ist, hängt von der jeweiligen Ausführung ab. Die Anschlussgrössen sollten deshalb immer anhand der entsprechenden Produktvariante geprüft werden.

Was bedeutet „reduziert“ beim Kreuzstück?

Reduzierte Kreuzstücke ermöglichen eine noch flexiblere Kombination unterschiedlicher Anschlussdurchmesser.

Bei den reduzierten Varianten wird der Anschluss A als Bezugsgrösse geführt, während B, C und D je nach Ausführung variabel dimensioniert werden können.

Dadurch lassen sich Mehrfachverzweigung und Ø-Anpassung in einem einzigen Formteil kombinieren. Zusätzliche separate Reduktionen unmittelbar an der Kreuzstelle können je nach Rohrnetz dadurch entfallen.

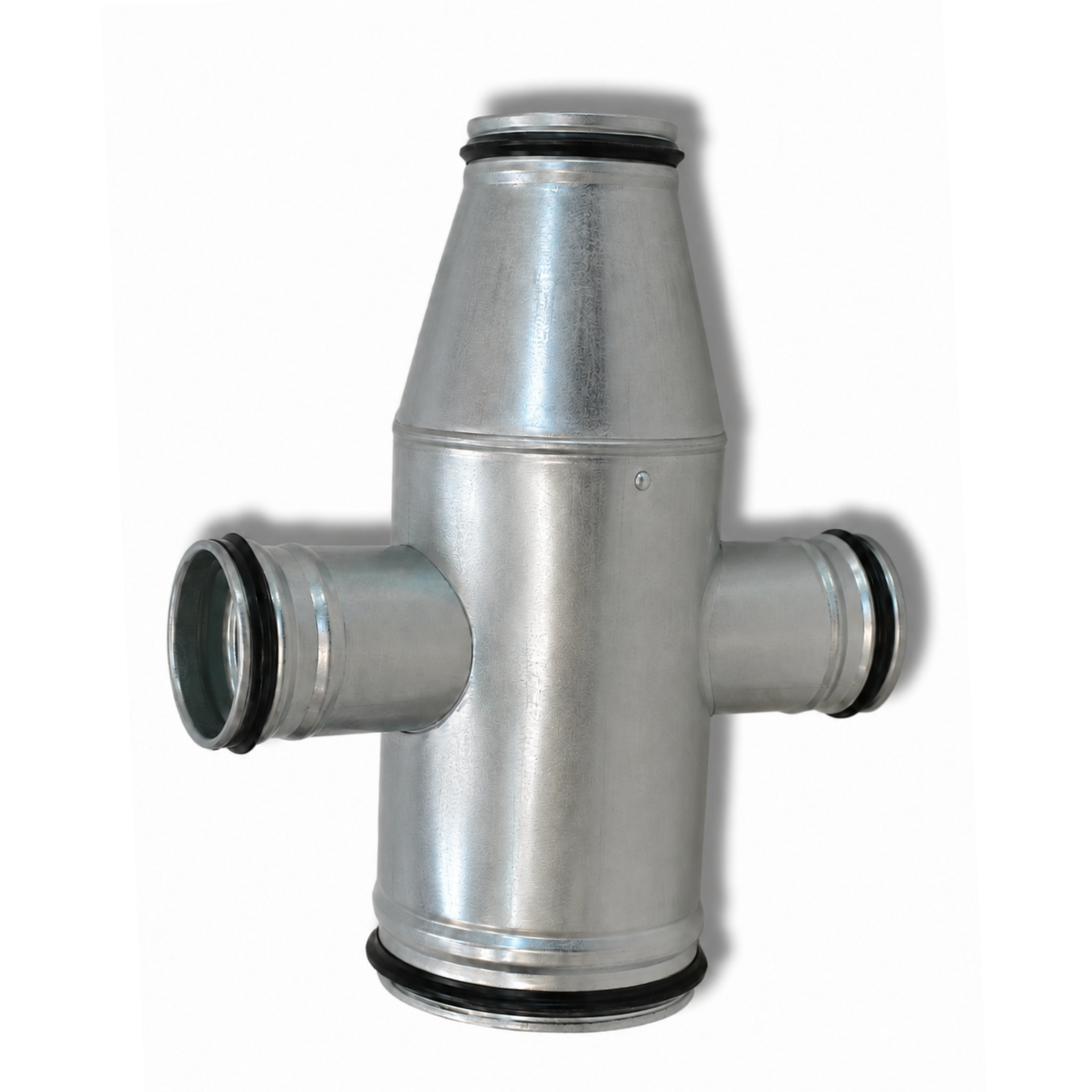

Kreuzstück 90° reduziert

Das reduzierte 90°-Kreuzstück verbindet vier Leitungswege in einer kompakten rechtwinkligen Geometrie und ermöglicht gleichzeitig unterschiedliche Anschlussdurchmesser.

Diese Variante eignet sich für Rohrnetze, in denen mehrere unterschiedlich dimensionierte Leitungen auf engem Raum an einem gemeinsamen Punkt verbunden werden müssen.

Die Ø-Kombination muss zur vorgesehenen Luftmengenverteilung und zur Dimensionierung der angrenzenden Leitungsabschnitte passen.

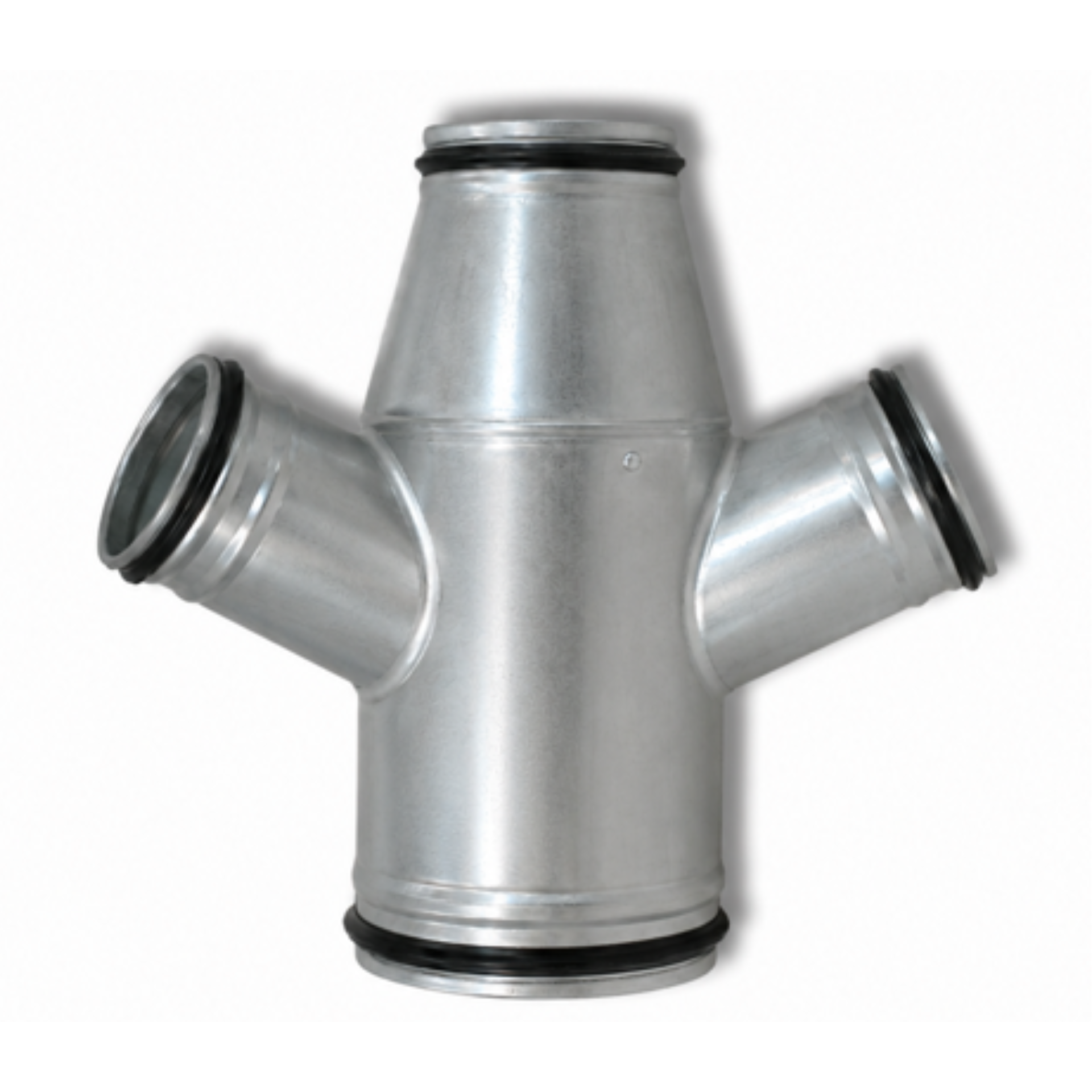

Kreuzstück 45° reduziert

Das reduzierte 45°-Kreuzstück kombiniert schräge Leitungsverzweigungen mit unterschiedlichen Anschluss-Ø.

Dadurch können mehrere unterschiedlich dimensionierte Rohrstränge innerhalb eines einzigen Formteils zusammengeführt oder verteilt werden.

Diese Ausführung kann sinnvoll sein, wenn eine weniger abrupte geometrische Einbindung als bei 90° gewünscht wird und gleichzeitig eine Anpassung unterschiedlicher Rohrquerschnitte erforderlich ist.

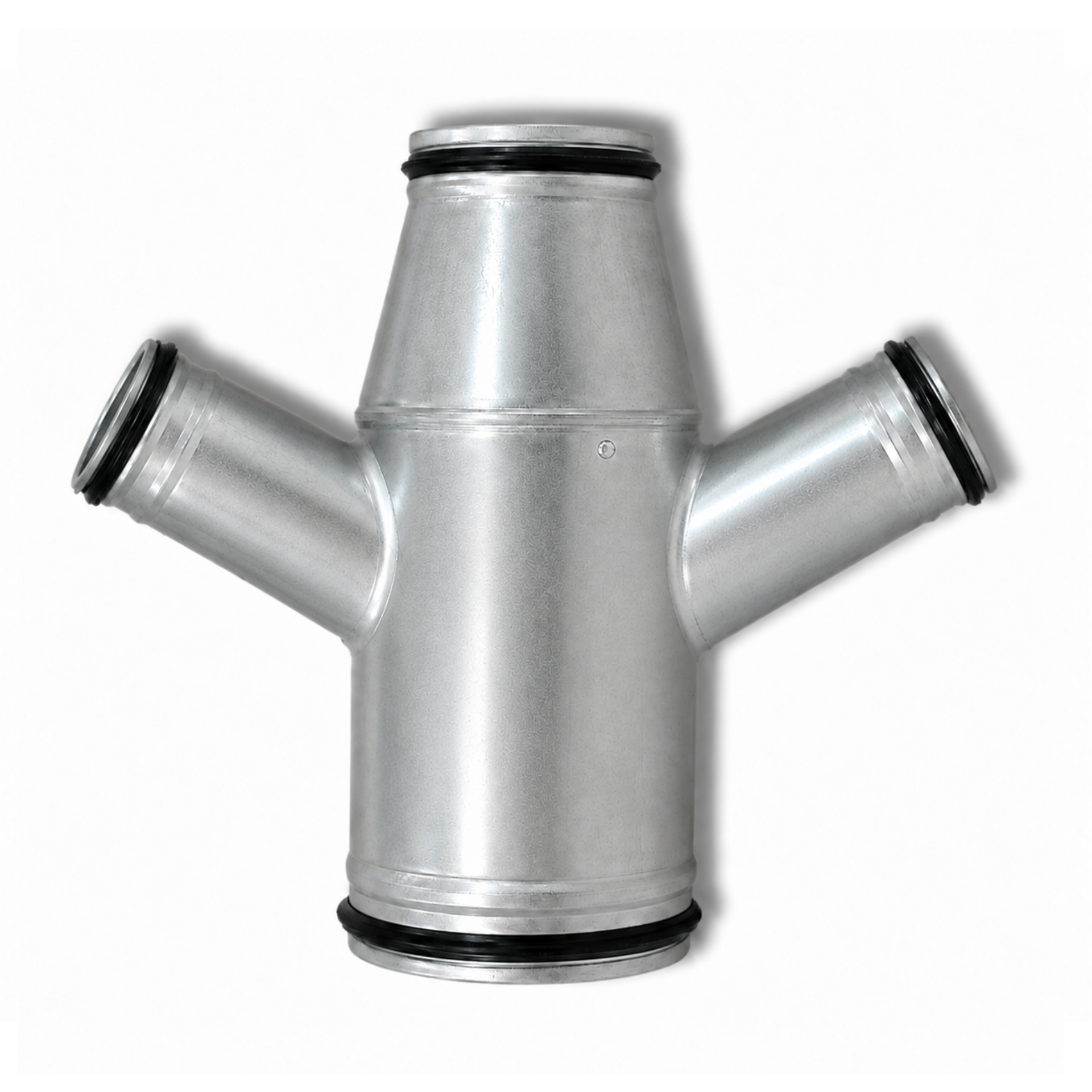

Kreuzstück 30° reduziert

Das reduzierte 30°-Kreuzstück verbindet eine flache Mehrfachverzweigung mit variablen Anschlussdurchmessern.

Durch die langgezogene Geometrie muss ausreichend Einbaulänge vorhanden sein. Dafür können die seitlichen Rohrwege mit einem geringen Winkel an den zentralen Leitungsstrang herangeführt werden.

Auch hier müssen die gewählten Anschlussgrössen zur tatsächlichen Luftverteilung im gesamten Rohrsystem passen.

Kreuzstück, Abzweiger oder Hosenstück?

Welches Formteil benötigt wird, hängt vor allem von der Anzahl und Anordnung der Leitungswege ab.

Ein Abzweiger besitzt drei Anschlüsse und bindet einen zusätzlichen Seitenstrang in eine weiterlaufende Leitung ein. Ein Hosenstück besitzt ebenfalls drei Anschlüsse, teilt jedoch einen gemeinsamen Leitungsweg in zwei Stränge auf beziehungsweise führt zwei Stränge zusammen.

Ein Kreuzstück besitzt vier Anschlüsse und wird eingesetzt, wenn vier Leitungswege an einem gemeinsamen Punkt miteinander verbunden werden sollen.

Luftmengen an einer Vierfachverzweigung

An einem Kreuzstück verändern sich die Luftmengen in mehreren Leitungsabschnitten gleichzeitig. Je nach Strömungsrichtung werden Luftströme verteilt, zusammengeführt oder in unterschiedliche Rohrwege geleitet.

Deshalb dürfen die Anschlussdurchmesser nicht allein nach der mechanischen Passform ausgewählt werden. Entscheidend ist, welche Luftmenge tatsächlich durch jeden der vier Leitungsabschnitte geführt wird.

Besonders bei reduzierten Kreuzstücken sollte die Ø-Konfiguration deshalb Bestandteil einer vollständigen Rohrnetzdimensionierung sein.

90°, 45° oder 30° – welcher Winkel passt?

Die 90°-Ausführung ist besonders kompakt, erzeugt jedoch die stärkste Richtungsänderung der seitlichen Luftwege.

Ein 45°-Kreuzstück bietet einen Mittelweg zwischen kompakter Bauform und flacherer Leitungsführung. Die 30°-Ausführung benötigt die grösste Einbaulänge, führt die seitlichen Rohrstränge dafür besonders flach an den Hauptstrang heran.

Welche Variante sinnvoll ist, hängt von Platzverhältnissen, Rohrdurchmessern, Luftmengen und dem weiteren Leitungsverlauf ab.

Druckverlust bei Kreuzstücken berücksichtigen

Ein Kreuzstück erzeugt aufgrund der Aufteilung oder Zusammenführung mehrerer Luftwege zusätzlichen Strömungswiderstand.

Wie stark dieser ausfällt, hängt unter anderem von Winkel, Ø, Luftgeschwindigkeit und Verteilung der Luftmengen auf die einzelnen Anschlüsse ab.

Bei Rohrnetzen mit mehreren Kreuzstücken oder weiteren Formteilen sollte der zusätzliche Druckverlust bei der Auslegung des Ventilators beziehungsweise Luftförderaggregats berücksichtigt werden.

Kreuzstücke für Abluft und industrielle Luftführung

Die Kreuzstücke dieser Kategorie gehören zum Spiralfalzrohrsystem und sind primär für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung vorgesehen.

Je nach Medium und Betriebsbedingungen kann das System auch in ausgewählten leichten Absauganwendungen eingesetzt werden.

Für klassische materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder hoher mechanischer Beanspruchung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem die technisch passendere Lösung ist.

Einbauraum und Leitungsführung früh planen

Kreuzstücke benötigen aufgrund ihrer vier Anschlüsse ausreichend Platz in mehreren Richtungen.

Besonders bei 30°- und 45°-Varianten müssen die schräg verlaufenden Anschlüsse und die daran anschliessenden Rohrstrecken frühzeitig in die Planung einbezogen werden.

Auch Platz für Verbindungselemente, Befestigungen, weitere Formteile und spätere Wartungsarbeiten sollte berücksichtigt werden.

Montage von Kreuzstücken

Kreuzstücke sollten spannungsfrei zwischen den angeschlossenen Rohrleitungen montiert werden. Die vier Rohrwege müssen entsprechend der vorgesehenen Geometrie ausgerichtet sein.

Insbesondere bei grösseren Ø sollten die angeschlossenen Rohrstränge ausreichend abgestützt werden, damit Eigengewicht und mechanische Belastungen nicht unnötig auf das Kreuzstück übertragen werden.

Die eingesetzten Verbindungselemente müssen zum jeweiligen Ø und zur Anschlussausführung des Spiralfalzrohrsystems passen.

Beratung und technische Unterstützung

Für die Auswahl des passenden Kreuzstücks sind die benötigten Anschluss-Ø, Winkel, Luftmengen, Strömungsrichtung und der verfügbare Einbauraum entscheidend. Bei bestehenden Rohrnetzen helfen Fotos oder eine einfache Skizze mit den vier gewünschten Anschlüssen. Wir unterstützen Sie bei der Auswahl zwischen 90°, 45° und 30° sowie zwischen Standard- und reduzierter Ausführung.
