Abzweiger 90° reduziert für Spiralfalzrohre

Abzweiger 90° reduziert aus sendzimirverzinktem Stahl kombinieren eine rechtwinklige Verzweigung mit einer anschliessenden Reduktion der Hauptleitung. Der Hauptrohr-Ø D wird zunächst bis zur Abzweigstelle weitergeführt; erst danach geht der Hauptstrang auf den kleineren Ø d über. Der seitliche 90°-Abgang d1 wird passend zur benötigten Nebenleitung gewählt.

Abzweiger verzinkt, 90°, D Ø100 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø100 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø100 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø100 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø100 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø100 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø100 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø100 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø100 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø100 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø100 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø100 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø100 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø100 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

77,26 CHF*

Abzweiger verzinkt, 90°, D Ø125 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø125 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø125 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø125 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø125 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø125 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø125 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø125 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø125 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø125 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø125 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø125 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø125 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø125 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

79,65 CHF*

Abzweiger verzinkt, 90°, D Ø150 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø150 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø150 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø150 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø150 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø150 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø150 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø150 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø150 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø150 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø150 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø150 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø150 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø150 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

84,69 CHF*

Abzweiger verzinkt, 90°, D Ø160 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø160 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø160 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø160 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø160 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø160 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø160 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø160 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø160 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø160 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø160 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø160 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø160 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø160 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

84,69 CHF*

Abzweiger verzinkt, 90°, D Ø180 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø180 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø180 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø180 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø180 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø180 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø180 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø180 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø180 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø180 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø180 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø180 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø180 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø180 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

95,98 CHF*

Abzweiger verzinkt, 90°, D Ø200 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø200 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø200 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø200 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø200 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø200 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø200 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø200 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø200 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø200 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø200 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø200 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø200 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø200 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

108,85 CHF*

Abzweiger verzinkt, 90°, D Ø224 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø224 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø224 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø224 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø224 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø224 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø224 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø224 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø224 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø224 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø224 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø224 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø224 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø224 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

118,55 CHF*

Abzweiger verzinkt, 90°, D Ø250 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø250 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø250 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø250 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø250 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø250 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø250 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø250 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø250 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø250 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø250 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø250 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø250 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø250 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

131,29 CHF*

Abzweiger verzinkt, 90°, D Ø280 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø280 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø280 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø280 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø280 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø280 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø280 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø280 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø280 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø280 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø280 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø280 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø280 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø280 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

113,37 CHF*

Abzweiger verzinkt, 90°, D Ø300 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø300 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø300 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø300 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø300 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø300 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø300 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø300 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø300 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø300 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø300 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø300 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø300 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø300 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

121,20 CHF*

Abzweiger verzinkt, 90°, D Ø315 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø315 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø315 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø315 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø315 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø315 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø315 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø315 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø315 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø315 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø315 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø315 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø315 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø315 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

116,02 CHF*

Abzweiger verzinkt, 90°, D Ø355 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø355 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø355 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø355 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø355 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø355 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø355 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø355 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø355 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø355 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø355 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø355 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø355 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø355 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

144,56 CHF*

Abzweiger verzinkt, 90°, D Ø400 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø400 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø400 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø400 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø400 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø400 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø400 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø400 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Maschinenanschlüsse, Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø400 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø400 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø400 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø400 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø400 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø400 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

165,54 CHF*

Abzweiger verzinkt, 90°, D Ø450 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø450 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø450 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø450 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø450 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø450 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø450 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø450 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø450 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø450 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø450 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø450 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø450 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø450 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø450 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

197,66 CHF*

Abzweiger verzinkt, 90°, D Ø500 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø500 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø500 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø500 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø500 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø500 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø500 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø500 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø500 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø500 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø500 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø500 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø500 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø500 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø500 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

236,03 CHF*

Abzweiger verzinkt, 90°, D Ø550 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø550 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø550 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø550 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø550 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø550 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø550 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø550 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø550 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø550 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø550 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø550 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø550 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø550 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø550 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

272,93 CHF*

Abzweiger verzinkt, 90°, D Ø560 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø560 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø560 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø560 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø560 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø560 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø560 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø560 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø560 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø560 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø560 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø560 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø560 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø560 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø560 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

293,91 CHF*

Abzweiger verzinkt, 90°, D Ø600 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø600 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø600 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø600 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø600 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø600 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø600 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø600 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø600 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø600 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø600 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø600 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø600 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø600 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø600 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

350,06 CHF*

Abzweiger verzinkt, 90°, D Ø630 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø630 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø630 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø630 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø630 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø630 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø630 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø630 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø630 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø630 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø630 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø630 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø630 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø630 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø630 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

393,34 CHF*

Abzweiger verzinkt, 90°, D Ø650 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø650 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø650 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø650 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø650 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø650 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø650 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø650 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø650 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø650 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø650 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø650 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø650 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø650 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø650 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

396,52 CHF*

Abzweiger verzinkt, 90°, D Ø700 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø700 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø700 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø700 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø700 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø700 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø700 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø700 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø700 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø700 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø700 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø700 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø700 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø700 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø700 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

420,68 CHF*

Abzweiger verzinkt, 90°, D Ø710 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø710 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø710 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø710 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø710 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø710 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø710 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø710 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø710 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø710 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø710 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø710 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø710 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø710 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø710 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

452,81 CHF*

Abzweiger verzinkt, 90°, D Ø750 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø750 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø750 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø750 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø750 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø750 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø750 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø750 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø750 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø750 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø750 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø750 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø750 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø750 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø750 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

481,62 CHF*

Abzweiger verzinkt, 90°, D Ø800 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø800 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø800 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø800 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø800 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø800 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø800 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø800 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø800 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø800 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø800 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø800 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø800 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø800 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø800 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

547,46 CHF*

Abzweiger verzinkt, 90°, D Ø850 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø850 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø850 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø850 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø850 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø850 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø850 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø850 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø850 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø850 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø850 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø850 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø850 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø850 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø850 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

605,21 CHF*

Abzweiger verzinkt, 90°, D Ø900 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø900 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø900 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø900 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø900 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø900 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø900 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø900 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø900 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø900 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø900 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø900 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø900 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø900 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø900 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

659,77 CHF*

Abzweiger verzinkt, 90°, D Ø950 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø950 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø950 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø950 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø950 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø950 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø950 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø950 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø950 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø950 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø950 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø950 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø950 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø950 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø950 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

735,30 CHF*

Abzweiger verzinkt, 90°, D Ø1000 mm, d1 variabel, d variabel

Der Abzweiger 90°, Hauptdurchmesser D Ø1000 mm, d1 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Er ermöglicht die Aufteilung einer Leitung mit dem festen Hauptdurchmesser D Ø1000 mm auf einen geraden Anschluss d und einen seitlichen Abgang d1 im Winkel von 90°. Sowohl der gerade Anschlussdurchmesser d als auch der seitliche Abgangsdurchmesser d1 werden passend zu den weiterführenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø1000 mm sowie die benötigten Durchmesser d und d1. Technische Beschreibung Der Abzweiger besitzt einen festen Hauptanschluss D mit Ø1000 mm. Der gerade weiterführende Anschluss d und der im Winkel von 90° angeordnete seitliche Abgang d1 sind variabel. Dadurch kann das Formteil an unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems angepasst werden. Im Unterschied zu einem Abzweiger mit durchgehend identischem Hauptdurchmesser kann bei dieser Ausführung auch der gerade Anschluss d vom Durchmesser D abweichen. Vor der Bestellung ist deshalb nicht nur der Durchmesser der seitlichen Abzweigleitung, sondern auch der Durchmesser der geradlinig weiterführenden Leitung zu prüfen. Seitlicher Abgang mit 90° Für rechtwinklige Abzweigungen innerhalb von Absaug-, Abluft- und Lüftungsleitungen. D Ø1000 mm, d und d1 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Anschlussdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Abzweiger für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø1000 mm Variabel wählbarer gerader Anschlussdurchmesser d Variabel wählbarer seitlicher Abgangsdurchmesser d1 Seitlicher Abgang im Winkel von 90° Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Der Abzweiger 90°, D Ø1000 mm, d1 variabel, d variabel wird eingesetzt, wenn eine Leitung geradlinig weitergeführt und gleichzeitig eine weitere Leitung rechtwinklig abgezweigt werden soll. Typische Anwendungen sind Nebenleitungen, Verteilpunkte sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Der Hauptdurchmesser Ø1000 mm eignet sich für grössere Leitungsabschnitte, Sammelleitungen oder Hauptleitungen, sofern die Dimensionierung zur jeweiligen Anlage passt. Durch die variablen Durchmesser d und d1 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Technische Daten und Ausführung Merkmal Angabe Produktart Abzweiger Abzweigwinkel 90° Hauptdurchmesser D Ø1000 mm Gerader Anschlussdurchmesser d Variabel Seitlicher Abgangsdurchmesser d1 Variabel Material Verzinkter Stahl Bauform Rundes Formteil mit geradem Anschluss und seitlichem 90°-Abgang Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø1000 mm und legen Sie die beiden variablen Durchmesser d und d1 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Haupt- und Nebenleitungen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für den Anschluss und den weiteren Verlauf der Abzweigleitung. Der Abzweiger sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Der Abzweiger 90°, D Ø1000 mm, d1 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Abzweigern 90° mit Ø1000 mm Wenn die benötigten Durchmesser d und d1 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Abzweiger 90°, D Ø1000 mm, d1 und d variabel Wofür wird der Abzweiger 90°, D Ø1000 mm, d1 variabel, d variabel verwendet? Er wird eingesetzt, um eine Leitung geradlinig weiterzuführen und gleichzeitig eine weitere Leitung im Winkel von 90° abzuzweigen. Was bedeuten die Angaben d und d1 variabel? Der gerade Anschlussdurchmesser d und der seitliche Abgangsdurchmesser d1 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 90°-Abzweigers zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d und d1, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

793,05 CHF*

Abzweiger 90° reduziert verbinden drei Funktionen innerhalb eines Formteils: Die Hauptleitung wird bis zur Verzweigung im ursprünglichen Ø weitergeführt, ein seitlicher Rohrstrang zweigt im Winkel von 90° ab und der weiterführende Hauptstrang wird nach der Abzweigstelle auf einen kleineren Ø reduziert. Dadurch können Verzweigung und Querschnittsanpassung kompakt miteinander kombiniert werden.

Verzweigung mit anschliessender Reduktion

Das wesentliche Merkmal dieser Ausführung ist die Position der Reduktion. Der ursprüngliche Hauptrohrdurchmesser bleibt bis zur eigentlichen Abzweigstelle erhalten.

Erst nach dem 90°-Abgang verjüngt sich der weiterführende Hauptstrang auf den gewünschten kleineren Rohrdurchmesser.

Damit unterscheidet sich diese Bauart klar von einem normalen 90°-Abzweiger mit durchgehend gleichem Hauptrohr-Ø und ebenso von der separat geführten direkt reduzierten Ausführung.

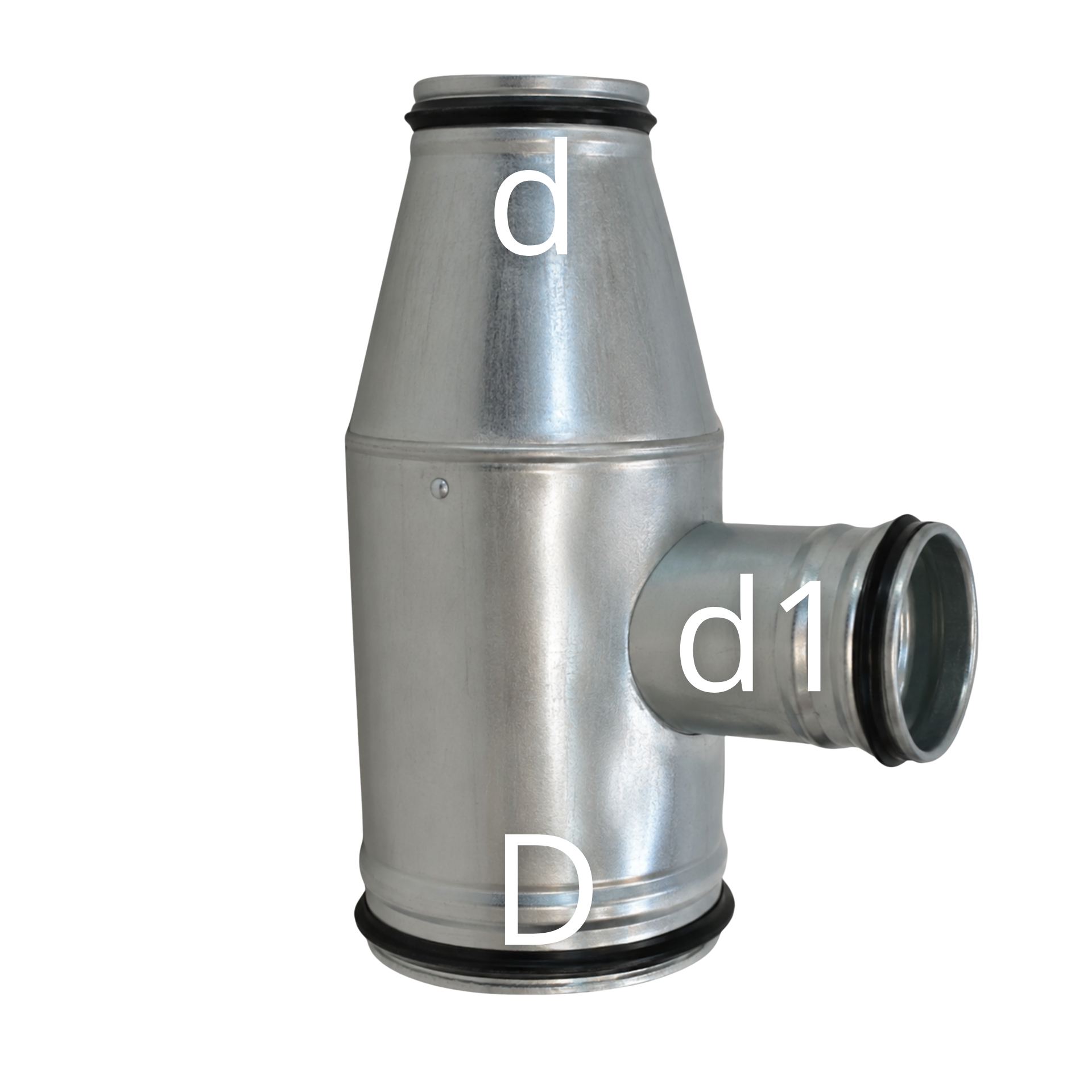

Hauptleitung

D = Ausgangsgrösse

Der Ø D bezeichnet die Hauptleitung vor und bis zur Verzweigung und bildet die feste Ausgangsgrösse des Formteils.

Abgang

d1 = variabler 90°-Abgang

Der seitliche Abgang d1 wird passend zur benötigten Nebenleitung und deren erforderlicher Rohrdimension gewählt.

Weiterführung

d = reduzierter Hauptstrang

Nach der Abzweigstelle geht die Hauptleitung auf den gewünschten kleineren Ø d über.

D, d1 und d richtig bestimmen

Für einen reduzierten Abzweiger müssen drei Rohrdimensionen festgelegt werden.

D bezeichnet den Ø der Hauptleitung vor der Verzweigung. Diese Grösse bildet die Basis für die Auswahl des Produktes.

d1 bezeichnet den Ø des seitlichen 90°-Abgangs und richtet sich nach der benötigten Dimension des angeschlossenen Nebenstrangs.

d bezeichnet den Ø der weiterführenden Hauptleitung nach der Abzweigung und Reduktion.

Beispiel für die Dimensionierung

Eine Hauptleitung kommt beispielsweise mit Ø D = 500 mm zur Abzweigstelle. Dort soll ein Nebenstrang mit Ø d1 = 250 mm rechtwinklig abgehen.

Da nach dieser Verzweigung weniger Luft in der Hauptleitung weitergeführt werden soll, kann der weiterführende Strang beispielsweise auf einen entsprechend ausgelegten kleineren Ø d reduziert werden.

Welche Dimension d tatsächlich erforderlich ist, muss aus der verbleibenden Luftmenge und der strömungstechnischen Auslegung des nachfolgenden Leitungsabschnitts bestimmt werden.

Warum die Reduktion nach dem Abzweig sinnvoll sein kann

Nach einer Verzweigung kann sich die durch den Hauptstrang weiterzuführende Luftmenge reduzieren, weil ein Teil des Volumenstroms über den seitlichen Abgang geführt wird.

In solchen Situationen kann auch für den weiteren Leitungsabschnitt ein kleinerer Rohrquerschnitt sinnvoll sein. Die reduzierte Ausführung ermöglicht diese Anpassung unmittelbar nach der Abzweigstelle.

Der reduzierte Rohrdurchmesser sollte jedoch nicht pauschal gewählt werden. Entscheidend sind die tatsächlich verbleibende Luftmenge, gewünschte Strömungsgeschwindigkeit und Druckverluste des nachfolgenden Rohrnetzes.

Standard, reduziert oder direkt reduziert?

Für die 90°-Verzweigung stehen unterschiedliche Bauformen zur Verfügung, die nicht miteinander verwechselt werden sollten.

Beim Abzweiger 90° Standard bleibt die Hauptleitung vor und nach der Verzweigung auf demselben Ø. Lediglich der seitliche Abgang kann eine andere Dimension besitzen.

Beim Abzweiger 90° reduziert bleibt D bis zur Abzweigstelle erhalten. Erst danach reduziert sich der weiterführende Hauptstrang auf d.

Der Abzweiger 90° direkt reduziert ist eine separate Bauform, bei der die Querschnittsänderung konstruktiv direkt mit der Verzweigung kombiniert wird. Welche Ausführung benötigt wird, hängt von der geplanten Leitungsgeometrie ab.

Wann ist die reduzierte Ausführung sinnvoll?

Diese Bauart eignet sich besonders für Rohrnetze, bei denen nach einer Verzweigung weniger Luft durch die weiterführende Hauptleitung transportiert wird und deren Querschnitt deshalb angepasst werden soll.

Statt einen normalen Abzweiger und unmittelbar danach eine separate Reduktion einzubauen, können beide Funktionen innerhalb eines Formteils zusammengefasst werden.

Dadurch lässt sich eine kompakte und klar definierte Leitungsführung realisieren. Voraussetzung ist, dass die benötigten Dimensionen D, d1 und d bereits bei der Planung feststehen.

90°-Abgang für kompakte Verzweigungen

Der Nebenstrang wird rechtwinklig aus der Hauptleitung herausgeführt. Dadurch eignet sich der 90°-Abzweiger insbesondere für Einbausituationen, bei denen eine Nebenleitung unmittelbar seitlich von der Haupttrasse weggeführt werden muss.

Gegenüber 30°- oder 45°-Abzweigern benötigt der rechtwinklige Abgang weniger Länge entlang der Haupttrasse, erzeugt jedoch eine stärkere Umlenkung des abgehenden Luftstroms.

Wenn ausreichend Platz vorhanden ist und der Leitungsverlauf es zulässt, können deshalb auch flachere Abzweigwinkel geprüft werden.

Luftmengen vor und nach der Verzweigung

Vor der Verzweigung transportiert die Hauptleitung den gesamten an dieser Stelle vorhandenen Luftvolumenstrom.

An der Abzweigstelle wird ein Teil davon über d1 in den Nebenstrang geführt. Die verbleibende Luftmenge strömt über den reduzierten Hauptstrang d weiter.

Diese Luftmengenaufteilung ist für die richtige Dimensionierung von d1 und d entscheidend. Das Formteil selbst regelt die Volumenströme nicht automatisch.

Ø d nicht einfach nach Gefühl reduzieren

Die Verringerung des Hauptrohrdurchmessers sollte sich aus der verbleibenden Luftmenge ergeben.

Wird d zu klein gewählt, steigt bei gleicher Luftmenge die Strömungsgeschwindigkeit und damit auch der Druckverlust. Ein unnötig grosser Querschnitt führt dagegen zu einer entsprechend niedrigeren Strömungsgeschwindigkeit.

Der weiterführende Rohrdurchmesser sollte deshalb gemeinsam mit dem gesamten nachfolgenden Leitungsweg ausgelegt werden.

Druckverluste von Verzweigung und Reduktion berücksichtigen

Bei diesem Formteil finden sowohl eine Luftstromaufteilung als auch eine Querschnittsänderung statt. Beide beeinflussen den Strömungswiderstand des Rohrsystems.

Zusätzlich wirken sich Rohrdurchmesser, Luftgeschwindigkeit, Luftmengenverteilung und die nachfolgenden Leitungsabschnitte auf den tatsächlichen Druckverlust aus.

In grösseren Rohrnetzen sollte der reduzierte Abzweiger deshalb gemeinsam mit Bögen, weiteren Verzweigungen, Regulierelementen und geraden Rohrstrecken in der Gesamtauslegung berücksichtigt werden.

Einsatz in verzweigten Luftführungssystemen

Reduzierte Abzweiger eignen sich besonders für Hauptleitungen, aus denen nacheinander mehrere Nebenstränge versorgt oder abgeführt werden.

Nach jedem Abzweig kann sich die benötigte Luftmenge im weiterführenden Hauptstrang verändern. Entsprechend kann es sinnvoll sein, auch den Rohrquerschnitt stufenweise an die verbleibende Luftmenge anzupassen.

Die einzelnen Rohrdimensionen sollten dabei aus der Gesamtplanung des Systems hervorgehen und nicht unabhängig voneinander festgelegt werden.

Abzweiger für Abluft und industrielle Luftführung

Die reduzierten 90°-Abzweiger gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie ermöglichen verzweigte Rohrnetze, bei denen der Querschnitt der Hauptleitung nach einer Verzweigung gezielt angepasst werden soll.

Je nach Medium und Betriebsbedingungen kann das System auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem die technisch passendere Lösung ist.

Einbauraum und Anschlusspositionen prüfen

Vor der Bestellung sollten nicht nur die drei benötigten Rohrdurchmesser, sondern auch die räumlichen Verhältnisse an der Einbaustelle geprüft werden.

Der rechtwinklige Abgang benötigt seitlich ausreichend Platz für die anschliessende Nebenleitung. Gleichzeitig muss auf der weiterführenden Seite genügend Raum für den reduzierten Hauptstrang und dessen Verbindungselemente vorhanden sein.

Bei bestehenden Anlagen sind eine Skizze mit D, d1 und d sowie Fotos der Einbausituation besonders hilfreich.

Montage und Befestigung

Der reduzierte Abzweiger sollte spannungsarm zwischen den angrenzenden Rohrkomponenten montiert werden. Alle drei Rohranschlüsse müssen sauber ausgerichtet sein.

Sowohl der seitliche Nebenstrang als auch die weiterführende Hauptleitung sollten ausreichend abgestützt werden. Das Eigengewicht der Rohrleitungen darf nicht dauerhaft über das Formteil und dessen Verbindungsstellen getragen werden.

Bei grossen Rohrdimensionen muss zusätzlich das Eigengewicht des Abzweigers selbst in der Befestigungsplanung berücksichtigt werden.

Beratung zu Abzweigern 90° reduziert

Für die Auswahl benötigen wir den Hauptrohr-Ø D vor der Verzweigung, den benötigten Abgangs-Ø d1 und den weiterführenden Hauptrohr-Ø d nach der Reduktion. Bei bestehenden Anlagen helfen eine einfache Skizze und Fotos der Einbausituation. Wir unterstützen Sie bei der Festlegung der passenden Dimensionen und bei der Entscheidung zwischen Standard-, reduzierter und direkt reduzierter Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Abzweigern 90° reduziert

Was ist ein Abzweiger 90° reduziert?

Das Formteil kombiniert einen rechtwinkligen Abgang mit einer anschliessenden Reduktion der weiterführenden Hauptleitung.

Was bedeutet D?

D bezeichnet den Ø der Hauptleitung vor und bis zur Abzweigstelle.

Was bedeutet d1?

d1 bezeichnet den Ø des seitlichen 90°-Abgangs und wird passend zur benötigten Nebenleitung gewählt.

Was bedeutet d?

d bezeichnet den Ø der weiterführenden Hauptleitung nach der Abzweigung und Reduktion.

Wo erfolgt bei dieser Ausführung die Reduktion?

Der Hauptrohr-Ø D bleibt bis zur Abzweigstelle erhalten. Erst nach dem seitlichen Abgang reduziert sich die weiterführende Hauptleitung auf Ø d.

Was ist der Unterschied zur direkt reduzierten Ausführung?

Beim hier beschriebenen Abzweiger erfolgt die Reduktion erst nach der Abzweigstelle. Der direkt reduzierte Abzweiger besitzt eine andere konstruktive Geometrie und wird deshalb als separate Produktgruppe geführt.

Wie wird der Ø d der weiterführenden Hauptleitung bestimmt?

Er sollte aus der nach dem Abzweig verbleibenden Luftmenge, der gewünschten Strömungsgeschwindigkeit und den Druckverlusten des nachfolgenden Rohrsystems abgeleitet werden.
