Sattelstücke Standardgrössen 90° für Spiralfalzrohre

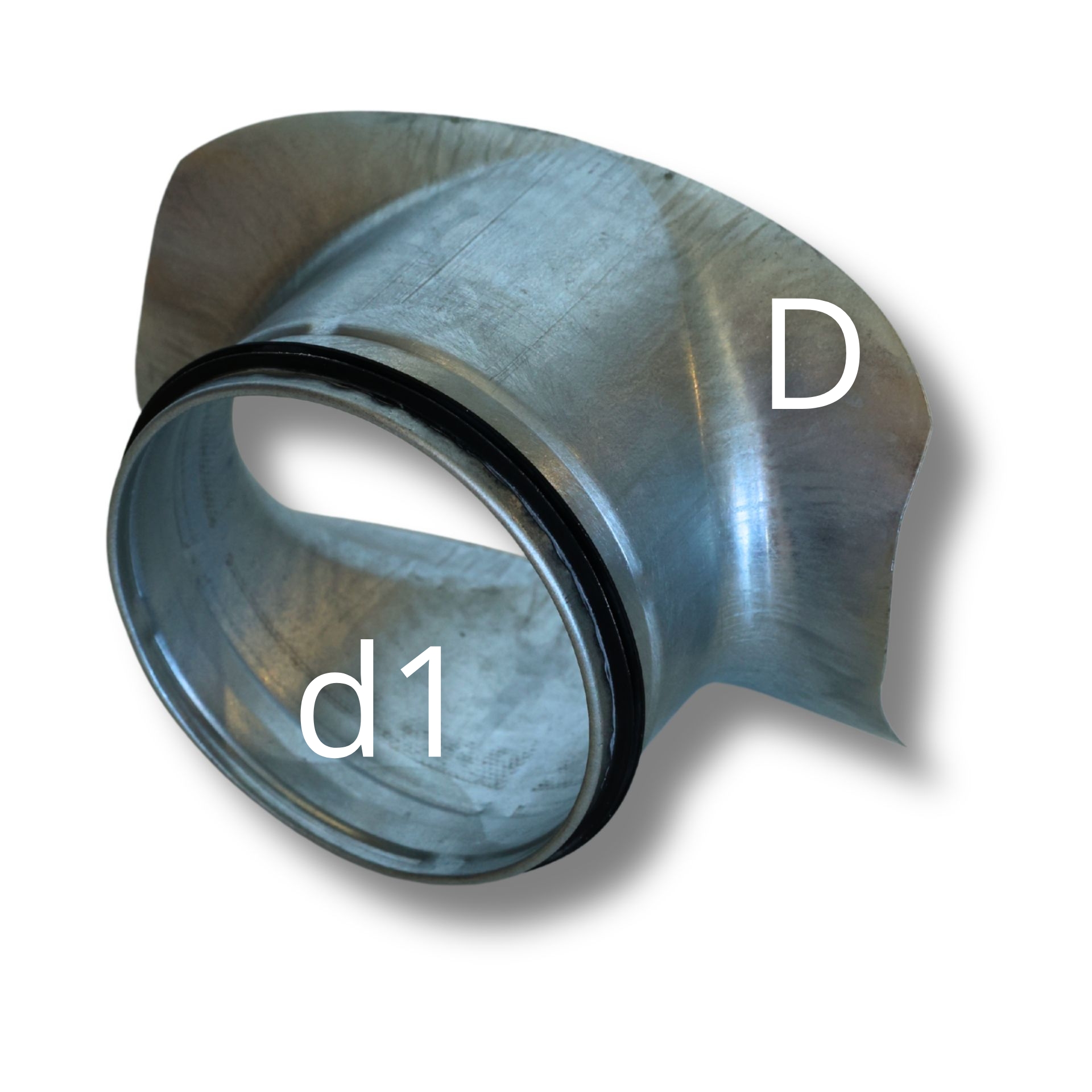

Sattelstücke Standardgrössen 90° sind gepresste, zentrische Formteile für den rechtwinkligen Anschluss eines zusätzlichen Rohrstrangs an ein rundes Spiralfalzrohr. Sattelstutzen und Hauptrohrzuordnung sind in festen Standardkombinationen ausgeführt, sodass die passende Variante direkt anhand des gewünschten Anschluss-Ø und des vorhandenen Hauptrohr-Ø gewählt werden kann.

Sattelstück verzinkt, 90° gepresst, D Ø80 mm, d1 Ø80 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø80 mm und d1 Ø80 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø80 mm. Dadurch eignet sich diese Ausführung für einen rechtwinkligen Abgang mit identischem Hauptrohr- und Anschlussdurchmesser. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø80 mm angepasst. Der seitliche Abgang mit d1 Ø80 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø80 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø80 mm. d1 Ø80 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø80 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø80 mm Fester Abgangsdurchmesser d1 Ø80 mm Rechtwinkliger Abgang im Winkel von 90° Identischer Hauptrohr- und Abgangsdurchmesser An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø80 mm mit d1 Ø80 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Da Hauptrohr und Abgang denselben Durchmesser aufweisen, wird die Nebenleitung ohne Änderung der angegebenen Rohrdimension angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø80 mm Abgangsdurchmesser d1 Ø80 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø80 mm und der benötigte Abgangsdurchmesser d1 Ø80 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø80 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø80 mm mit d1 Ø80 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø80 mm mit d1 Ø80 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø80 mm mit d1 Ø80 mm Wofür wird das gepresste Sattelstück 90° D Ø80 mm mit d1 Ø80 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø80 mm montiert, um eine Nebenleitung mit d1 Ø80 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø80 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø80 mm, der Abgangsdurchmesser d1 Ø80 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø100 mm, d1 Ø80 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø100 mm und d1 Ø80 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D beträgt Ø100 mm. Der Abgangsdurchmesser d1 ist mit Ø80 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø100 mm angepasst. Der seitliche Abgang mit d1 Ø80 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø100 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø100 mm. d1 Ø80 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø80 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø100 mm Fester Abgangsdurchmesser d1 Ø80 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø100 mm mit d1 Ø80 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø80 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das Hauptrohr mit Ø100 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø100 mm Abgangsdurchmesser d1 Ø80 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø100 mm und der benötigte Abgangsdurchmesser d1 Ø80 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø80 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø100 mm mit d1 Ø80 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø100 mm mit d1 Ø80 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø100 mm mit d1 Ø80 mm Wofür wird das gepresste Sattelstück 90° D Ø100 mm mit d1 Ø80 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø100 mm montiert, um eine Nebenleitung mit d1 Ø80 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D beträgt Ø100 mm und der Abgangsdurchmesser d1 beträgt Ø80 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø100 mm, der Abgangsdurchmesser d1 Ø80 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø125 mm, d1 Ø80 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø125 mm und d1 Ø80 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D beträgt Ø125 mm. Der Abgangsdurchmesser d1 ist mit Ø80 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø125 mm angepasst. Der seitliche Abgang mit d1 Ø80 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø125 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø125 mm. d1 Ø80 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø80 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø125 mm Fester Abgangsdurchmesser d1 Ø80 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø125 mm mit d1 Ø80 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø80 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das Hauptrohr mit Ø125 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø125 mm Abgangsdurchmesser d1 Ø80 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø125 mm und der benötigte Abgangsdurchmesser d1 Ø80 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø80 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø125 mm mit d1 Ø80 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø125 mm mit d1 Ø80 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø125 mm mit d1 Ø80 mm Wofür wird das gepresste Sattelstück 90° D Ø125 mm mit d1 Ø80 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø125 mm montiert, um eine Nebenleitung mit d1 Ø80 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D beträgt Ø125 mm und der Abgangsdurchmesser d1 beträgt Ø80 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø125 mm, der Abgangsdurchmesser d1 Ø80 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø150-160 mm, d1 Ø80 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø150–160 mm und d1 Ø80 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø150 bis Ø160 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø80 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø150–160 mm angepasst. Der seitliche Abgang mit d1 Ø80 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø150–160 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø150 bis Ø160 mm. d1 Ø80 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø80 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø150–160 mm Fester Abgangsdurchmesser d1 Ø80 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø150–160 mm mit d1 Ø80 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø80 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø150 oder Ø160 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø150–160 mm Abgangsdurchmesser d1 Ø80 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø150 oder Ø160 mm passt und der benötigte Abgangsdurchmesser d1 Ø80 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø80 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø150–160 mm mit d1 Ø80 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø150–160 mm mit d1 Ø80 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø150–160 mm mit d1 Ø80 mm Wofür wird das gepresste Sattelstück 90° D Ø150–160 mm mit d1 Ø80 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø150 oder Ø160 mm montiert, um eine Nebenleitung mit d1 Ø80 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø150 oder Ø160 mm und einen Abgangsdurchmesser d1 von Ø80 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø150 oder Ø160 mm, der Abgangsdurchmesser d1 Ø80 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø180-224 mm, d1 Ø80 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø180–224 mm und d1 Ø80 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø180 bis Ø224 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø80 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø180–224 mm angepasst. Der seitliche Abgang mit d1 Ø80 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø180–224 mm Ausführung für runde Hauptrohre im angegebenen Durchmesserbereich. d1 Ø80 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø80 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø180–224 mm Fester Abgangsdurchmesser d1 Ø80 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø180–224 mm mit d1 Ø80 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø80 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das jeweilige Hauptrohr innerhalb des angegebenen Durchmesserbereichs. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø180–224 mm Abgangsdurchmesser d1 Ø80 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser innerhalb des Bereichs Ø180–224 mm passt und der Abgangsdurchmesser d1 Ø80 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø80 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø180–224 mm mit d1 Ø80 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø180–224 mm mit d1 Ø80 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø180–224 mm mit d1 Ø80 mm Wofür wird das gepresste Sattelstück 90° D Ø180–224 mm mit d1 Ø80 mm verwendet? Es wird auf einem runden Hauptrohr innerhalb des Durchmesserbereichs Ø180–224 mm montiert, um eine Nebenleitung mit d1 Ø80 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D innerhalb des Bereichs Ø180–224 mm und einen Abgangsdurchmesser d1 von Ø80 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser innerhalb des Bereichs Ø180–224 mm, der Abgangsdurchmesser d1 Ø80 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø100 mm, d1 Ø100 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø100 mm und d1 Ø100 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø100 mm. Dadurch eignet sich diese Ausführung für einen rechtwinkligen Abgang mit identischem Hauptrohr- und Anschlussdurchmesser. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø100 mm angepasst. Der seitliche Abgang mit d1 Ø100 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø100 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø100 mm. d1 Ø100 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø100 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø100 mm Fester Abgangsdurchmesser d1 Ø100 mm Rechtwinkliger Abgang im Winkel von 90° Identischer Hauptrohr- und Abgangsdurchmesser An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø100 mm mit d1 Ø100 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Da Hauptrohr und Abgang denselben Durchmesser aufweisen, wird die Nebenleitung ohne Änderung der angegebenen Rohrdimension angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø100 mm Abgangsdurchmesser d1 Ø100 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø100 mm und der benötigte Abgangsdurchmesser d1 Ø100 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø100 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø100 mm mit d1 Ø100 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø100 mm mit d1 Ø100 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø100 mm mit d1 Ø100 mm Wofür wird das gepresste Sattelstück 90° D Ø100 mm mit d1 Ø100 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø100 mm montiert, um eine Nebenleitung mit d1 Ø100 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø100 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø100 mm, der Abgangsdurchmesser d1 Ø100 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø125 mm, d1 Ø100 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø125 mm und d1 Ø100 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D beträgt Ø125 mm. Der Abgangsdurchmesser d1 ist mit Ø100 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø125 mm angepasst. Der seitliche Abgang mit d1 Ø100 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø125 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø125 mm. d1 Ø100 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø100 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø125 mm Fester Abgangsdurchmesser d1 Ø100 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø125 mm mit d1 Ø100 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø100 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das Hauptrohr mit Ø125 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø125 mm Abgangsdurchmesser d1 Ø100 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø125 mm und der benötigte Abgangsdurchmesser d1 Ø100 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø100 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø125 mm mit d1 Ø100 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø125 mm mit d1 Ø100 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø125 mm mit d1 Ø100 mm Wofür wird das gepresste Sattelstück 90° D Ø125 mm mit d1 Ø100 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø125 mm montiert, um eine Nebenleitung mit d1 Ø100 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D beträgt Ø125 mm und der Abgangsdurchmesser d1 beträgt Ø100 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø125 mm, der Abgangsdurchmesser d1 Ø100 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø150-160 mm, d1 Ø100 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø150–160 mm und d1 Ø100 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø150 bis Ø160 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø100 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø150–160 mm angepasst. Der seitliche Abgang mit d1 Ø100 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø150–160 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø150 bis Ø160 mm. d1 Ø100 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø100 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø150–160 mm Fester Abgangsdurchmesser d1 Ø100 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø150–160 mm mit d1 Ø100 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø100 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø150 oder Ø160 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø150–160 mm Abgangsdurchmesser d1 Ø100 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø150 oder Ø160 mm passt und der benötigte Abgangsdurchmesser d1 Ø100 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø100 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø150–160 mm mit d1 Ø100 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø150–160 mm mit d1 Ø100 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø150–160 mm mit d1 Ø100 mm Wofür wird das gepresste Sattelstück 90° D Ø150–160 mm mit d1 Ø100 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø150 oder Ø160 mm montiert, um eine Nebenleitung mit d1 Ø100 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø150 oder Ø160 mm und einen Abgangsdurchmesser d1 von Ø100 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø150 oder Ø160 mm, der Abgangsdurchmesser d1 Ø100 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø180-224 mm, d1 Ø100 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø180–224 mm und d1 Ø100 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø180 bis Ø224 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø100 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø180–224 mm angepasst. Der seitliche Abgang mit d1 Ø100 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø180–224 mm Ausführung für runde Hauptrohre im angegebenen Durchmesserbereich. d1 Ø100 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø100 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø180–224 mm Fester Abgangsdurchmesser d1 Ø100 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø180–224 mm mit d1 Ø100 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø100 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das jeweilige Hauptrohr innerhalb des angegebenen Durchmesserbereichs. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø180–224 mm Abgangsdurchmesser d1 Ø100 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser innerhalb des Bereichs Ø180–224 mm passt und der Abgangsdurchmesser d1 Ø100 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø100 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø180–224 mm mit d1 Ø100 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø180–224 mm mit d1 Ø100 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø180–224 mm mit d1 Ø100 mm Wofür wird das gepresste Sattelstück 90° D Ø180–224 mm mit d1 Ø100 mm verwendet? Es wird auf einem runden Hauptrohr innerhalb des Durchmesserbereichs Ø180–224 mm montiert, um eine Nebenleitung mit d1 Ø100 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D innerhalb des Bereichs Ø180–224 mm und einen Abgangsdurchmesser d1 von Ø100 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser innerhalb des Bereichs Ø180–224 mm, der Abgangsdurchmesser d1 Ø100 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø250-280 mm, d1 Ø100 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø250–280 mm und d1 Ø100 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø250 bis Ø280 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø100 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø250–280 mm angepasst. Der seitliche Abgang mit d1 Ø100 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø250–280 mm Ausführung für runde Hauptrohre im angegebenen Durchmesserbereich. d1 Ø100 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø100 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø250–280 mm Fester Abgangsdurchmesser d1 Ø100 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø250–280 mm mit d1 Ø100 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø100 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das jeweilige Hauptrohr innerhalb des angegebenen Durchmesserbereichs. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø250–280 mm Abgangsdurchmesser d1 Ø100 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser innerhalb des Bereichs Ø250–280 mm passt und der Abgangsdurchmesser d1 Ø100 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø100 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø250–280 mm mit d1 Ø100 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø250–280 mm mit d1 Ø100 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø250–280 mm mit d1 Ø100 mm Wofür wird das gepresste Sattelstück 90° D Ø250–280 mm mit d1 Ø100 mm verwendet? Es wird auf einem runden Hauptrohr innerhalb des Durchmesserbereichs Ø250–280 mm montiert, um eine Nebenleitung mit d1 Ø100 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D innerhalb des Bereichs Ø250–280 mm und einen Abgangsdurchmesser d1 von Ø100 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser innerhalb des Bereichs Ø250–280 mm, der Abgangsdurchmesser d1 Ø100 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø300-355 mm, d1 Ø100 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø300–355 mm und d1 Ø100 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø300 bis Ø355 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø100 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø300–355 mm angepasst. Der seitliche Abgang mit d1 Ø100 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø300–355 mm Ausführung für runde Hauptrohre im angegebenen Durchmesserbereich. d1 Ø100 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø100 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø300–355 mm Fester Abgangsdurchmesser d1 Ø100 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø300–355 mm mit d1 Ø100 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø100 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das jeweilige Hauptrohr innerhalb des angegebenen Durchmesserbereichs. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø300–355 mm Abgangsdurchmesser d1 Ø100 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser innerhalb des Bereichs Ø300–355 mm passt und der Abgangsdurchmesser d1 Ø100 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø100 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø300–355 mm mit d1 Ø100 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø300–355 mm mit d1 Ø100 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø300–355 mm mit d1 Ø100 mm Wofür wird das gepresste Sattelstück 90° D Ø300–355 mm mit d1 Ø100 mm verwendet? Es wird auf einem runden Hauptrohr innerhalb des Durchmesserbereichs Ø300–355 mm montiert, um eine Nebenleitung mit d1 Ø100 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D innerhalb des Bereichs Ø300–355 mm und einen Abgangsdurchmesser d1 von Ø100 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser innerhalb des Bereichs Ø300–355 mm, der Abgangsdurchmesser d1 Ø100 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

9,29 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø125 mm, d1 Ø125 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø125 mm und d1 Ø125 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø125 mm. Dadurch eignet sich diese Ausführung für einen rechtwinkligen Abgang mit identischem Hauptrohr- und Anschlussdurchmesser. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø125 mm angepasst. Der seitliche Abgang mit d1 Ø125 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø125 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø125 mm. d1 Ø125 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø125 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø125 mm Fester Abgangsdurchmesser d1 Ø125 mm Rechtwinkliger Abgang im Winkel von 90° Identischer Hauptrohr- und Abgangsdurchmesser An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø125 mm mit d1 Ø125 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Da Hauptrohr und Abgang denselben Durchmesser aufweisen, wird die Nebenleitung ohne Änderung der angegebenen Rohrdimension angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø125 mm Abgangsdurchmesser d1 Ø125 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø125 mm und der benötigte Abgangsdurchmesser d1 Ø125 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø125 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø125 mm mit d1 Ø125 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø125 mm mit d1 Ø125 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø125 mm mit d1 Ø125 mm Wofür wird das gepresste Sattelstück 90° D Ø125 mm mit d1 Ø125 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø125 mm montiert, um eine Nebenleitung mit d1 Ø125 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø125 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø125 mm, der Abgangsdurchmesser d1 Ø125 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

10,62 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø150-160 mm, d1 Ø125 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø150–160 mm und d1 Ø125 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø150 bis Ø160 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø125 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø150–160 mm angepasst. Der seitliche Abgang mit d1 Ø125 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø150–160 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø150 bis Ø160 mm. d1 Ø125 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø125 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø150–160 mm Fester Abgangsdurchmesser d1 Ø125 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø150–160 mm mit d1 Ø125 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø125 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø150 oder Ø160 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø150–160 mm Abgangsdurchmesser d1 Ø125 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø150 oder Ø160 mm passt und der benötigte Abgangsdurchmesser d1 Ø125 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø125 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø150–160 mm mit d1 Ø125 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø150–160 mm mit d1 Ø125 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø150–160 mm mit d1 Ø125 mm Wofür wird das gepresste Sattelstück 90° D Ø150–160 mm mit d1 Ø125 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø150 oder Ø160 mm montiert, um eine Nebenleitung mit d1 Ø125 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø150 oder Ø160 mm und einen Abgangsdurchmesser d1 von Ø125 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø150 oder Ø160 mm, der Abgangsdurchmesser d1 Ø125 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

10,62 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø180-200 mm, d1 Ø125 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø180–200 mm und d1 Ø125 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø180 bis Ø200 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø125 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø180–200 mm angepasst. Der seitliche Abgang mit d1 Ø125 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø180–200 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø180 bis Ø200 mm. d1 Ø125 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø125 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø180–200 mm Fester Abgangsdurchmesser d1 Ø125 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø180–200 mm mit d1 Ø125 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø125 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø180 oder Ø200 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø180–200 mm Abgangsdurchmesser d1 Ø125 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø180 oder Ø200 mm passt und der benötigte Abgangsdurchmesser d1 Ø125 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø125 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø180–200 mm mit d1 Ø125 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø180–200 mm mit d1 Ø125 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø180–200 mm mit d1 Ø125 mm Wofür wird das gepresste Sattelstück 90° D Ø180–200 mm mit d1 Ø125 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø180 oder Ø200 mm montiert, um eine Nebenleitung mit d1 Ø125 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø180 oder Ø200 mm und einen Abgangsdurchmesser d1 von Ø125 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø180 oder Ø200 mm, der Abgangsdurchmesser d1 Ø125 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

10,62 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø224-280 mm, d1 Ø125 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø224–280 mm und d1 Ø125 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø224 bis Ø280 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø125 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø224–280 mm angepasst. Der seitliche Abgang mit d1 Ø125 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø224–280 mm Ausführung für runde Hauptrohre im angegebenen Durchmesserbereich. d1 Ø125 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø125 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø224–280 mm Fester Abgangsdurchmesser d1 Ø125 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø224–280 mm mit d1 Ø125 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø125 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das jeweilige Hauptrohr innerhalb des angegebenen Durchmesserbereichs. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø224–280 mm Abgangsdurchmesser d1 Ø125 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser innerhalb des Bereichs Ø224–280 mm passt und der Abgangsdurchmesser d1 Ø125 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø125 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø224–280 mm mit d1 Ø125 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø224–280 mm mit d1 Ø125 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø224–280 mm mit d1 Ø125 mm Wofür wird das gepresste Sattelstück 90° D Ø224–280 mm mit d1 Ø125 mm verwendet? Es wird auf einem runden Hauptrohr innerhalb des Durchmesserbereichs Ø224–280 mm montiert, um eine Nebenleitung mit d1 Ø125 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D innerhalb des Bereichs Ø224–280 mm und einen Abgangsdurchmesser d1 von Ø125 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser innerhalb des Bereichs Ø224–280 mm, der Abgangsdurchmesser d1 Ø125 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

10,62 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø300-400 mm, d1 Ø125 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø300–400 mm und d1 Ø125 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø300 bis Ø400 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø125 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø300–400 mm angepasst. Der seitliche Abgang mit d1 Ø125 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø300–400 mm Ausführung für runde Hauptrohre im angegebenen Durchmesserbereich. d1 Ø125 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø125 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø300–400 mm Fester Abgangsdurchmesser d1 Ø125 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø300–400 mm mit d1 Ø125 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø125 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das jeweilige Hauptrohr innerhalb des angegebenen Durchmesserbereichs. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø300–400 mm Abgangsdurchmesser d1 Ø125 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser innerhalb des Bereichs Ø300–400 mm passt und der Abgangsdurchmesser d1 Ø125 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø125 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø300–400 mm mit d1 Ø125 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø300–400 mm mit d1 Ø125 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø300–400 mm mit d1 Ø125 mm Wofür wird das gepresste Sattelstück 90° D Ø300–400 mm mit d1 Ø125 mm verwendet? Es wird auf einem runden Hauptrohr innerhalb des Durchmesserbereichs Ø300–400 mm montiert, um eine Nebenleitung mit d1 Ø125 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D innerhalb des Bereichs Ø300–400 mm und einen Abgangsdurchmesser d1 von Ø125 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser innerhalb des Bereichs Ø300–400 mm, der Abgangsdurchmesser d1 Ø125 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

10,62 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø150-160 mm, d1 Ø150 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø150–160 mm und d1 Ø150 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø150 bis Ø160 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø150 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø150 oder Ø160 mm angepasst. Der seitliche Abgang mit d1 Ø150 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø150–160 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø150 oder Ø160 mm. d1 Ø150 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø150 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø150–160 mm Fester Abgangsdurchmesser d1 Ø150 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø150–160 mm mit d1 Ø150 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Bei einem Hauptrohr mit Ø150 mm entsprechen sich Hauptrohr- und Abgangsdurchmesser. Bei einem Hauptrohr mit Ø160 mm wird eine Nebenleitung mit Ø150 mm angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø150–160 mm Abgangsdurchmesser d1 Ø150 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø150 oder Ø160 mm passt und der benötigte Abgangsdurchmesser d1 Ø150 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø150 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø150–160 mm mit d1 Ø150 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø150–160 mm mit d1 Ø150 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø150–160 mm mit d1 Ø150 mm Wofür wird das gepresste Sattelstück 90° D Ø150–160 mm mit d1 Ø150 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø150 oder Ø160 mm montiert, um eine Nebenleitung mit d1 Ø150 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø150 oder Ø160 mm und einen Abgangsdurchmesser d1 von Ø150 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø150 oder Ø160 mm, der Abgangsdurchmesser d1 Ø150 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

11,95 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø180-200 mm, d1 Ø150 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø180–200 mm und d1 Ø150 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø180 bis Ø200 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø150 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø180 oder Ø200 mm angepasst. Der seitliche Abgang mit d1 Ø150 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø180–200 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø180 oder Ø200 mm. d1 Ø150 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø150 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø180–200 mm Fester Abgangsdurchmesser d1 Ø150 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø180–200 mm mit d1 Ø150 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø150 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø180 oder Ø200 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø180–200 mm Abgangsdurchmesser d1 Ø150 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø180 oder Ø200 mm passt und der benötigte Abgangsdurchmesser d1 Ø150 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø150 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø180–200 mm mit d1 Ø150 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø180–200 mm mit d1 Ø150 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø180–200 mm mit d1 Ø150 mm Wofür wird das gepresste Sattelstück 90° D Ø180–200 mm mit d1 Ø150 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø180 oder Ø200 mm montiert, um eine Nebenleitung mit d1 Ø150 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø180 oder Ø200 mm und einen Abgangsdurchmesser d1 von Ø150 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø180 oder Ø200 mm, der Abgangsdurchmesser d1 Ø150 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

11,95 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø224-250 mm, d1 Ø150 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø224–250 mm und d1 Ø150 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø224 bis Ø250 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø150 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø224 oder Ø250 mm angepasst. Der seitliche Abgang mit d1 Ø150 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø224–250 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø224 oder Ø250 mm. d1 Ø150 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø150 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø224–250 mm Fester Abgangsdurchmesser d1 Ø150 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø224–250 mm mit d1 Ø150 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø150 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø224 oder Ø250 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø224–250 mm Abgangsdurchmesser d1 Ø150 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø224 oder Ø250 mm passt und der benötigte Abgangsdurchmesser d1 Ø150 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø150 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø224–250 mm mit d1 Ø150 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø224–250 mm mit d1 Ø150 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø224–250 mm mit d1 Ø150 mm Wofür wird das gepresste Sattelstück 90° D Ø224–250 mm mit d1 Ø150 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø224 oder Ø250 mm montiert, um eine Nebenleitung mit d1 Ø150 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø224 oder Ø250 mm und einen Abgangsdurchmesser d1 von Ø150 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø224 oder Ø250 mm, der Abgangsdurchmesser d1 Ø150 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

11,95 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø280-355 mm, d1 Ø150 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø280–355 mm und d1 Ø150 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø280 bis Ø355 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø150 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø280–355 mm angepasst. Der seitliche Abgang mit d1 Ø150 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø280–355 mm Ausführung für runde Hauptrohre im angegebenen Durchmesserbereich. d1 Ø150 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø150 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø280–355 mm Fester Abgangsdurchmesser d1 Ø150 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø280–355 mm mit d1 Ø150 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø150 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das jeweilige Hauptrohr innerhalb des angegebenen Durchmesserbereichs. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø280–355 mm Abgangsdurchmesser d1 Ø150 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser innerhalb des Bereichs Ø280–355 mm passt und der Abgangsdurchmesser d1 Ø150 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø150 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø280–355 mm mit d1 Ø150 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø280–355 mm mit d1 Ø150 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø280–355 mm mit d1 Ø150 mm Wofür wird das gepresste Sattelstück 90° D Ø280–355 mm mit d1 Ø150 mm verwendet? Es wird auf einem runden Hauptrohr innerhalb des Durchmesserbereichs Ø280–355 mm montiert, um eine Nebenleitung mit d1 Ø150 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D innerhalb des Bereichs Ø280–355 mm und einen Abgangsdurchmesser d1 von Ø150 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser innerhalb des Bereichs Ø280–355 mm, der Abgangsdurchmesser d1 Ø150 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

11,95 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø160 mm, d1 Ø160 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø160 mm und d1 Ø160 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø160 mm. Dadurch eignet sich diese Ausführung für einen rechtwinkligen Abgang mit identischem Hauptrohr- und Anschlussdurchmesser. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø160 mm angepasst. Der seitliche Abgang mit d1 Ø160 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø160 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø160 mm. d1 Ø160 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø160 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø160 mm Fester Abgangsdurchmesser d1 Ø160 mm Rechtwinkliger Abgang im Winkel von 90° Identischer Hauptrohr- und Abgangsdurchmesser An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø160 mm mit d1 Ø160 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Da Hauptrohr und Abgang denselben Durchmesser aufweisen, wird die Nebenleitung ohne Änderung der angegebenen Rohrdimension angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø160 mm Abgangsdurchmesser d1 Ø160 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø160 mm und der benötigte Abgangsdurchmesser d1 Ø160 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø160 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø160 mm mit d1 Ø160 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø160 mm mit d1 Ø160 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø160 mm mit d1 Ø160 mm Wofür wird das gepresste Sattelstück 90° D Ø160 mm mit d1 Ø160 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø160 mm montiert, um eine Nebenleitung mit d1 Ø160 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø160 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø160 mm, der Abgangsdurchmesser d1 Ø160 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

13,27 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø180-200 mm, d1 Ø160 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø180–200 mm und d1 Ø160 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø180 bis Ø200 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø160 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø180 oder Ø200 mm angepasst. Der seitliche Abgang mit d1 Ø160 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø180–200 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø180 oder Ø200 mm. d1 Ø160 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø160 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø180–200 mm Fester Abgangsdurchmesser d1 Ø160 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø180–200 mm mit d1 Ø160 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø160 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø180 oder Ø200 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø180–200 mm Abgangsdurchmesser d1 Ø160 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø180 oder Ø200 mm passt und der benötigte Abgangsdurchmesser d1 Ø160 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø160 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø180–200 mm mit d1 Ø160 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø180–200 mm mit d1 Ø160 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø180–200 mm mit d1 Ø160 mm Wofür wird das gepresste Sattelstück 90° D Ø180–200 mm mit d1 Ø160 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø180 oder Ø200 mm montiert, um eine Nebenleitung mit d1 Ø160 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø180 oder Ø200 mm und einen Abgangsdurchmesser d1 von Ø160 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø180 oder Ø200 mm, der Abgangsdurchmesser d1 Ø160 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

13,27 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø224-250 mm, d1 Ø160 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø224–250 mm und d1 Ø160 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø224 bis Ø250 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø160 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø224 oder Ø250 mm angepasst. Der seitliche Abgang mit d1 Ø160 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø224–250 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø224 oder Ø250 mm. d1 Ø160 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø160 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø224–250 mm Fester Abgangsdurchmesser d1 Ø160 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø224–250 mm mit d1 Ø160 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø160 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø224 oder Ø250 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø224–250 mm Abgangsdurchmesser d1 Ø160 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø224 oder Ø250 mm passt und der benötigte Abgangsdurchmesser d1 Ø160 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø160 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø224–250 mm mit d1 Ø160 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø224–250 mm mit d1 Ø160 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø224–250 mm mit d1 Ø160 mm Wofür wird das gepresste Sattelstück 90° D Ø224–250 mm mit d1 Ø160 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø224 oder Ø250 mm montiert, um eine Nebenleitung mit d1 Ø160 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø224 oder Ø250 mm und einen Abgangsdurchmesser d1 von Ø160 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø224 oder Ø250 mm, der Abgangsdurchmesser d1 Ø160 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

13,27 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø280-315 mm, d1 Ø160 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø280–315 mm und d1 Ø160 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø280 bis Ø315 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø160 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø280 oder Ø315 mm angepasst. Der seitliche Abgang mit d1 Ø160 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø280–315 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø280 oder Ø315 mm. d1 Ø160 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø160 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø280–315 mm Fester Abgangsdurchmesser d1 Ø160 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø280–315 mm mit d1 Ø160 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø160 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø280 oder Ø315 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø280–315 mm Abgangsdurchmesser d1 Ø160 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø280 oder Ø315 mm passt und der benötigte Abgangsdurchmesser d1 Ø160 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø160 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø280–315 mm mit d1 Ø160 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø280–315 mm mit d1 Ø160 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø280–315 mm mit d1 Ø160 mm Wofür wird das gepresste Sattelstück 90° D Ø280–315 mm mit d1 Ø160 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø280 oder Ø315 mm montiert, um eine Nebenleitung mit d1 Ø160 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø280 oder Ø315 mm und einen Abgangsdurchmesser d1 von Ø160 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø280 oder Ø315 mm, der Abgangsdurchmesser d1 Ø160 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

13,27 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø355-400 mm, d1 Ø160 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø355–400 mm und d1 Ø160 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø355 bis Ø400 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø160 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø355 oder Ø400 mm angepasst. Der seitliche Abgang mit d1 Ø160 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø355–400 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø355 oder Ø400 mm. d1 Ø160 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø160 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø355–400 mm Fester Abgangsdurchmesser d1 Ø160 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø355–400 mm mit d1 Ø160 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø160 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø355 oder Ø400 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø355–400 mm Abgangsdurchmesser d1 Ø160 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø355 oder Ø400 mm passt und der benötigte Abgangsdurchmesser d1 Ø160 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø160 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø355–400 mm mit d1 Ø160 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø355–400 mm mit d1 Ø160 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø355–400 mm mit d1 Ø160 mm Wofür wird das gepresste Sattelstück 90° D Ø355–400 mm mit d1 Ø160 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø355 oder Ø400 mm montiert, um eine Nebenleitung mit d1 Ø160 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø355 oder Ø400 mm und einen Abgangsdurchmesser d1 von Ø160 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø355 oder Ø400 mm, der Abgangsdurchmesser d1 Ø160 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

13,27 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø180 mm, d1 Ø180 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø180 mm und d1 Ø180 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø180 mm. Dadurch eignet sich diese Ausführung für einen rechtwinkligen Abgang mit identischem Hauptrohr- und Anschlussdurchmesser. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø180 mm angepasst. Der seitliche Abgang mit d1 Ø180 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø180 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø180 mm. d1 Ø180 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø180 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø180 mm Fester Abgangsdurchmesser d1 Ø180 mm Rechtwinkliger Abgang im Winkel von 90° Identischer Hauptrohr- und Abgangsdurchmesser An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø180 mm mit d1 Ø180 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Da Hauptrohr und Abgang denselben Durchmesser aufweisen, wird die Nebenleitung ohne Änderung der angegebenen Rohrdimension angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø180 mm Abgangsdurchmesser d1 Ø180 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø180 mm und der benötigte Abgangsdurchmesser d1 Ø180 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø180 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø180 mm mit d1 Ø180 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø180 mm mit d1 Ø180 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø180 mm mit d1 Ø180 mm Wofür wird das gepresste Sattelstück 90° D Ø180 mm mit d1 Ø180 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø180 mm montiert, um eine Nebenleitung mit d1 Ø180 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø180 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø180 mm, der Abgangsdurchmesser d1 Ø180 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

18,59 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø180-224 mm, d1 Ø180 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø180–224 mm und d1 Ø180 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø180 bis Ø224 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø180 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø180–224 mm angepasst. Der seitliche Abgang mit d1 Ø180 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø180–224 mm Ausführung für runde Hauptrohre im angegebenen Durchmesserbereich. d1 Ø180 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø180 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø180–224 mm Fester Abgangsdurchmesser d1 Ø180 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø180–224 mm mit d1 Ø180 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Bei einem Hauptrohr mit Ø180 mm entsprechen sich Hauptrohr- und Abgangsdurchmesser. Bei grösseren Hauptrohrdurchmessern innerhalb des angegebenen Bereichs wird eine Nebenleitung mit Ø180 mm angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø180–224 mm Abgangsdurchmesser d1 Ø180 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser innerhalb des Bereichs Ø180–224 mm passt und der Abgangsdurchmesser d1 Ø180 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø180 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø180–224 mm mit d1 Ø180 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø180–224 mm mit d1 Ø180 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø180–224 mm mit d1 Ø180 mm Wofür wird das gepresste Sattelstück 90° D Ø180–224 mm mit d1 Ø180 mm verwendet? Es wird auf einem runden Hauptrohr innerhalb des Durchmesserbereichs Ø180–224 mm montiert, um eine Nebenleitung mit d1 Ø180 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D innerhalb des Bereichs Ø180–224 mm und einen Abgangsdurchmesser d1 von Ø180 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser innerhalb des Bereichs Ø180–224 mm, der Abgangsdurchmesser d1 Ø180 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

18,59 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø250-315 mm, d1 Ø180 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø250–315 mm und d1 Ø180 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø250 bis Ø315 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø180 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs im Durchmesserbereich D Ø250–315 mm angepasst. Der seitliche Abgang mit d1 Ø180 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø250–315 mm Ausführung für runde Hauptrohre im angegebenen Durchmesserbereich. d1 Ø180 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø180 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø250–315 mm Fester Abgangsdurchmesser d1 Ø180 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø250–315 mm mit d1 Ø180 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø180 mm ermöglicht den Anschluss einer kleineren Nebenleitung an das jeweilige Hauptrohr innerhalb des angegebenen Durchmesserbereichs. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø250–315 mm Abgangsdurchmesser d1 Ø180 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser innerhalb des Bereichs Ø250–315 mm passt und der Abgangsdurchmesser d1 Ø180 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø180 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø250–315 mm mit d1 Ø180 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø250–315 mm mit d1 Ø180 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø250–315 mm mit d1 Ø180 mm Wofür wird das gepresste Sattelstück 90° D Ø250–315 mm mit d1 Ø180 mm verwendet? Es wird auf einem runden Hauptrohr innerhalb des Durchmesserbereichs Ø250–315 mm montiert, um eine Nebenleitung mit d1 Ø180 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D innerhalb des Bereichs Ø250–315 mm und einen Abgangsdurchmesser d1 von Ø180 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser innerhalb des Bereichs Ø250–315 mm, der Abgangsdurchmesser d1 Ø180 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

18,59 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø200 mm, d1 Ø200 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø200 mm und d1 Ø200 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø200 mm. Dadurch eignet sich diese Ausführung für einen rechtwinkligen Abgang mit identischem Hauptrohr- und Anschlussdurchmesser. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø200 mm angepasst. Der seitliche Abgang mit d1 Ø200 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø200 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø200 mm. d1 Ø200 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø200 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø200 mm Fester Abgangsdurchmesser d1 Ø200 mm Rechtwinkliger Abgang im Winkel von 90° Identischer Hauptrohr- und Abgangsdurchmesser An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø200 mm mit d1 Ø200 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Da Hauptrohr und Abgang denselben Durchmesser aufweisen, wird die Nebenleitung ohne Änderung der angegebenen Rohrdimension angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø200 mm Abgangsdurchmesser d1 Ø200 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø200 mm und der benötigte Abgangsdurchmesser d1 Ø200 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø200 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø200 mm mit d1 Ø200 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø200 mm mit d1 Ø200 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø200 mm mit d1 Ø200 mm Wofür wird das gepresste Sattelstück 90° D Ø200 mm mit d1 Ø200 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø200 mm montiert, um eine Nebenleitung mit d1 Ø200 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø200 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø200 mm, der Abgangsdurchmesser d1 Ø200 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

18,59 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø224-250 mm, d1 Ø200 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø224–250 mm und d1 Ø200 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø224 bis Ø250 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø200 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø224 oder Ø250 mm angepasst. Der seitliche Abgang mit d1 Ø200 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø224–250 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø224 oder Ø250 mm. d1 Ø200 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø200 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø224–250 mm Fester Abgangsdurchmesser d1 Ø200 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø224–250 mm mit d1 Ø200 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø200 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø224 oder Ø250 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø224–250 mm Abgangsdurchmesser d1 Ø200 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø224 oder Ø250 mm passt und der benötigte Abgangsdurchmesser d1 Ø200 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø200 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø224–250 mm mit d1 Ø200 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø224–250 mm mit d1 Ø200 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø224–250 mm mit d1 Ø200 mm Wofür wird das gepresste Sattelstück 90° D Ø224–250 mm mit d1 Ø200 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø224 oder Ø250 mm montiert, um eine Nebenleitung mit d1 Ø200 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø224 oder Ø250 mm und einen Abgangsdurchmesser d1 von Ø200 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø224 oder Ø250 mm, der Abgangsdurchmesser d1 Ø200 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

18,59 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø280-315 mm, d1 Ø200 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø280–315 mm und d1 Ø200 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø280 bis Ø315 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø200 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø280 oder Ø315 mm angepasst. Der seitliche Abgang mit d1 Ø200 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø280–315 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø280 oder Ø315 mm. d1 Ø200 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø200 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø280–315 mm Fester Abgangsdurchmesser d1 Ø200 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø280–315 mm mit d1 Ø200 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø200 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø280 oder Ø315 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø280–315 mm Abgangsdurchmesser d1 Ø200 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø280 oder Ø315 mm passt und der benötigte Abgangsdurchmesser d1 Ø200 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø200 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø280–315 mm mit d1 Ø200 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø280–315 mm mit d1 Ø200 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø280–315 mm mit d1 Ø200 mm Wofür wird das gepresste Sattelstück 90° D Ø280–315 mm mit d1 Ø200 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø280 oder Ø315 mm montiert, um eine Nebenleitung mit d1 Ø200 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø280 oder Ø315 mm und einen Abgangsdurchmesser d1 von Ø200 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø280 oder Ø315 mm, der Abgangsdurchmesser d1 Ø200 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

18,59 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø355-400 mm, d1 Ø200 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø355–400 mm und d1 Ø200 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø355 bis Ø400 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø200 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø355 oder Ø400 mm angepasst. Der seitliche Abgang mit d1 Ø200 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø355–400 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø355 oder Ø400 mm. d1 Ø200 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø200 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø355–400 mm Fester Abgangsdurchmesser d1 Ø200 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø355–400 mm mit d1 Ø200 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø200 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø355 oder Ø400 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø355–400 mm Abgangsdurchmesser d1 Ø200 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø355 oder Ø400 mm passt und der benötigte Abgangsdurchmesser d1 Ø200 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø200 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø355–400 mm mit d1 Ø200 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø355–400 mm mit d1 Ø200 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø355–400 mm mit d1 Ø200 mm Wofür wird das gepresste Sattelstück 90° D Ø355–400 mm mit d1 Ø200 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø355 oder Ø400 mm montiert, um eine Nebenleitung mit d1 Ø200 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø355 oder Ø400 mm und einen Abgangsdurchmesser d1 von Ø200 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø355 oder Ø400 mm, der Abgangsdurchmesser d1 Ø200 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

18,59 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø224 mm, d1 Ø224 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø224 mm und d1 Ø224 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø224 mm. Dadurch eignet sich diese Ausführung für einen rechtwinkligen Abgang mit identischem Hauptrohr- und Anschlussdurchmesser. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø224 mm angepasst. Der seitliche Abgang mit d1 Ø224 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø224 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø224 mm. d1 Ø224 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø224 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø224 mm Fester Abgangsdurchmesser d1 Ø224 mm Rechtwinkliger Abgang im Winkel von 90° Identischer Hauptrohr- und Abgangsdurchmesser An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø224 mm mit d1 Ø224 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Da Hauptrohr und Abgang denselben Durchmesser aufweisen, wird die Nebenleitung ohne Änderung der angegebenen Rohrdimension angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø224 mm Abgangsdurchmesser d1 Ø224 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø224 mm und der benötigte Abgangsdurchmesser d1 Ø224 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø224 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø224 mm mit d1 Ø224 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø224 mm mit d1 Ø224 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø224 mm mit d1 Ø224 mm Wofür wird das gepresste Sattelstück 90° D Ø224 mm mit d1 Ø224 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø224 mm montiert, um eine Nebenleitung mit d1 Ø224 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø224 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø224 mm, der Abgangsdurchmesser d1 Ø224 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

26,55 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø250 mm, d1 Ø250 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø250 mm und d1 Ø250 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø250 mm. Dadurch eignet sich diese Ausführung für einen rechtwinkligen Abgang mit identischem Hauptrohr- und Anschlussdurchmesser. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø250 mm angepasst. Der seitliche Abgang mit d1 Ø250 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø250 mm Ausführung für die Montage auf einem runden Hauptrohr mit Ø250 mm. d1 Ø250 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø250 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für ein Hauptrohr mit D Ø250 mm Fester Abgangsdurchmesser d1 Ø250 mm Rechtwinkliger Abgang im Winkel von 90° Identischer Hauptrohr- und Abgangsdurchmesser An die Rundung des Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück D Ø250 mm mit d1 Ø250 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Da Hauptrohr und Abgang denselben Durchmesser aufweisen, wird die Nebenleitung ohne Änderung der angegebenen Rohrdimension angeschlossen. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø250 mm Abgangsdurchmesser d1 Ø250 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob der Hauptrohrdurchmesser D Ø250 mm und der benötigte Abgangsdurchmesser d1 Ø250 mm mit den vorgesehenen Rohrleitungen übereinstimmen. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø250 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück D Ø250 mm mit d1 Ø250 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø250 mm mit d1 Ø250 mm Wenn die Einbausituation oder die benötigte Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø250 mm mit d1 Ø250 mm Wofür wird das gepresste Sattelstück 90° D Ø250 mm mit d1 Ø250 mm verwendet? Es wird auf einem runden Hauptrohr mit D Ø250 mm montiert, um eine Nebenleitung mit d1 Ø250 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Der Hauptrohrdurchmesser D und der Abgangsdurchmesser d1 betragen jeweils Ø250 mm. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der Hauptrohrdurchmesser D Ø250 mm, der Abgangsdurchmesser d1 Ø250 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

23,89 CHF*

Sattelstück verzinkt, 90° gepresst, D Ø280-315 mm, d1 Ø250 mm

Das gepresste, verzinkte Sattelstück 90° für D Ø280–315 mm und d1 Ø250 mm ist ein rundes Formteil zur Herstellung eines rechtwinkligen Abgangs an einer Rohrleitung. Es wird auf das Hauptrohr aufgesetzt und ermöglicht die Anbindung einer Nebenleitung im Winkel von 90°. Die Ausführung ist für Hauptrohrdurchmesser D von Ø280 bis Ø315 mm vorgesehen. Der Abgangsdurchmesser d1 ist mit Ø250 mm festgelegt und ermöglicht den Anschluss einer entsprechend dimensionierten Nebenleitung. Technische Beschreibung Das gepresste Sattelstück ist an die Rundung eines Hauptrohrs mit D Ø280 oder Ø315 mm angepasst. Der seitliche Abgang mit d1 Ø250 mm wird rechtwinklig zur Hauptleitung angeordnet und bildet den Anschluss für die weiterführende Nebenleitung. Für die Montage wird am Hauptrohr eine zur Abgangsöffnung passende Öffnung hergestellt. Das Sattelstück wird darüber positioniert und entsprechend den Anforderungen der Anlage befestigt und abgedichtet. D Ø280–315 mm Ausführung für runde Hauptrohre mit einem Durchmesser von Ø280 oder Ø315 mm. d1 Ø250 mm Fester Abgangsdurchmesser für eine Nebenleitung mit Ø250 mm. 90° gepresst Gepresste Ausführung mit rechtwinklig angeordnetem Rohrabgang. Eigenschaften und Vorteile Gepresstes Sattelstück für Hauptrohre mit D Ø280–315 mm Fester Abgangsdurchmesser d1 Ø250 mm Rechtwinkliger Abgang im Winkel von 90° An die Rundung des jeweiligen Hauptrohrs angepasste Bauform Ausführung aus verzinktem Stahl Zur geplanten oder nachträglichen Anbindung einer Nebenleitung Geeignet für Neuaufbau, Erweiterung oder Umbau von Rohrsystemen Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Sattelstück für D Ø280–315 mm mit d1 Ø250 mm wird eingesetzt, wenn an einer runden Hauptleitung ein zusätzlicher Abgang im Winkel von 90° benötigt wird. Typische Anwendungen sind die Anbindung einer Nebenleitung, einer Erfassungsstelle oder eines Maschinenanschlusses. Der Abgangsdurchmesser Ø250 mm ermöglicht den Anschluss einer kleineren Nebenleitung an ein Hauptrohr mit Ø280 oder Ø315 mm. Technische Daten und Ausführung Merkmal Angabe Produktart Sattelstück Bauart Gepresst Hauptrohrdurchmesser D Ø280–315 mm Abgangsdurchmesser d1 Ø250 mm Abgangswinkel 90° Material Verzinkter Stahl Funktion Herstellung eines rechtwinkligen Rohrabgangs Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung, ob die Ausführung des Sattelstücks zum tatsächlichen Hauptrohrdurchmesser Ø280 oder Ø315 mm passt und der benötigte Abgangsdurchmesser d1 Ø250 mm mit der vorgesehenen Nebenleitung übereinstimmt. Die Öffnung im Hauptrohr muss auf den Abgangsdurchmesser Ø250 mm abgestimmt und sauber ausgeführt werden. Positionieren Sie das Sattelstück so, dass es gleichmässig auf der Rohrkontur aufliegt und der Abgang wie vorgesehen ausgerichtet ist. Befestigung und Abdichtung richten sich nach der Einbausituation und den Anforderungen der Anlage. Berücksichtigen Sie ausserdem eine ausreichende Abstützung der angeschlossenen Nebenleitung, damit keine unzulässigen Kräfte auf das Sattelstück übertragen werden. Passende Komponenten und Zubehör Das gepresste Sattelstück für D Ø280–315 mm mit d1 Ø250 mm wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und passenden Rohrverbindungen kombiniert. Für die Auswahl müssen der tatsächliche Hauptrohrdurchmesser und der Abgangsdurchmesser gemeinsam berücksichtigt werden. Beratung zum gepressten Sattelstück D Ø280–315 mm mit d1 Ø250 mm Wenn die Einbausituation oder die zum Hauptrohr passende Ausführung nicht eindeutig ist, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst Angaben zum Hauptrohr, zur Nebenleitung, zum Leitungsverlauf und zur vorgesehenen Einbaustelle bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum gepressten Sattelstück 90° D Ø280–315 mm mit d1 Ø250 mm Wofür wird das gepresste Sattelstück 90° D Ø280–315 mm mit d1 Ø250 mm verwendet? Es wird auf einem runden Hauptrohr mit Ø280 oder Ø315 mm montiert, um eine Nebenleitung mit d1 Ø250 mm im Winkel von 90° anzuschliessen. Welche Rohrdurchmesser sind für diese Ausführung vorgesehen? Das Sattelstück ist für einen Hauptrohrdurchmesser D von Ø280 oder Ø315 mm und einen Abgangsdurchmesser d1 von Ø250 mm vorgesehen. Was ist bei der Montage des Sattelstücks zu beachten? Zu prüfen sind der tatsächliche Hauptrohrdurchmesser Ø280 oder Ø315 mm, der Abgangsdurchmesser d1 Ø250 mm, die passende Öffnung im Hauptrohr, die Ausrichtung sowie die erforderliche Befestigung und Abdichtung.

23,89 CHF*

Sattelstücke Standardgrössen 90° ermöglichen einen rechtwinkligen Rohranschluss direkt auf einer runden Hauptleitung. Im Unterschied zu den variabel anpassbaren 90°-Sattelstücken sind bei dieser gepressten Ausführung der Sattelstutzen und der dazu passende Hauptrohrdurchmesser beziehungsweise Hauptrohrbereich bereits fest definiert.

Gepresste 90°-Sattelstücke mit festen Zuordnungen

Die gepresste Bauform ist für häufig benötigte Kombinationen aus Hauptrohr und 90°-Anschluss vorgesehen. Dadurch muss das Sattelstück nicht individuell an einen frei wählbaren Hauptrohrdurchmesser angepasst werden.

Je nach Ausführung ist eine Variante für einen einzelnen Hauptrohr-Ø oder für einen definierten Bereich mehrerer Rohrdurchmesser vorgesehen.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Ø auf den Innendurchmesser.

Bauform

90° zentrisch und gepresst

Der zusätzliche Rohrstutzen wird rechtwinklig auf der Hauptleitung angeordnet. Das Formteil ist als gepresste Standardausführung gefertigt.

Auswahl

Feste Ø-Kombinationen

Für jeden Sattelstutzen sind bestimmte Hauptrohrdurchmesser beziehungsweise Hauptrohrbereiche vorgegeben.

Material

Sendzimirverzinkter Stahl

Die Standardgrössen gehören zum verzinkten Spiralfalzrohrsystem für industrielle Luftführung.

Verfügbare Standardgrössen

Die folgende Übersicht zeigt die aktuell geführten Kombinationen aus Sattelstutzen-Ø und passendem Hauptrohr-Ø beziehungsweise Hauptrohrbereich.

Sattelstutzen Ø	Passend für Hauptrohr Ø
Ø 80 mm	Ø 80 mm
Ø 80 mm	Ø 100 mm
Ø 80 mm	Ø 125 mm
Ø 80 mm	Ø 150–160 mm
Ø 80 mm	Ø 180–224 mm
Ø 100 mm	Ø 100 mm
Ø 100 mm	Ø 125 mm
Ø 100 mm	Ø 150–160 mm
Ø 100 mm	Ø 180–224 mm
Ø 100 mm	Ø 250–280 mm
Ø 100 mm	Ø 300–355 mm
Ø 125 mm	Ø 125 mm
Ø 125 mm	Ø 150–160 mm
Ø 125 mm	Ø 180–200 mm
Ø 125 mm	Ø 224–280 mm
Ø 125 mm	Ø 300–400 mm
Ø 150 mm	Ø 150–160 mm
Ø 150 mm	Ø 180–200 mm
Ø 150 mm	Ø 224–250 mm
Ø 150 mm	Ø 280–355 mm
Ø 160 mm	Ø 160 mm
Ø 160 mm	Ø 180–200 mm
Ø 160 mm	Ø 224–250 mm
Ø 160 mm	Ø 280–315 mm
Ø 160 mm	Ø 355–400 mm
Ø 180 mm	Ø 180 mm
Ø 180 mm	Ø 180–224 mm
Ø 180 mm	Ø 250–315 mm
Ø 200 mm	Ø 200 mm
Ø 200 mm	Ø 224–250 mm
Ø 200 mm	Ø 280–315 mm
Ø 200 mm	Ø 355–400 mm
Ø 224 mm	Ø 224 mm
Ø 250 mm	Ø 250 mm
Ø 250 mm	Ø 280–315 mm

So wählen Sie die passende Standardgrösse

Für die Auswahl werden zwei Angaben benötigt: der gewünschte Ø des rechtwinkligen Sattelstutzens und der Ø der Hauptleitung.

Zuerst wird der benötigte Anschlussdurchmesser bestimmt. Anschliessend wird geprüft, welche Standardausführung für den vorhandenen Hauptrohrdurchmesser vorgesehen ist.

Ist der Hauptrohr-Ø als Bereich angegeben, ist diese Variante für die innerhalb dieses Bereichs vorgesehenen Rohrgrössen ausgelegt.

Standardgrösse oder variables Sattelstück?

Beide Produktgruppen ermöglichen einen zusätzlichen 90°-Anschluss auf einer runden Hauptleitung, unterscheiden sich jedoch bei der Grössenauswahl.

Bei den Sattelstücken Standardgrössen 90° sind die zulässigen Kombinationen aus Sattelstutzen und Hauptrohr bereits fest definiert.

Beim separat geführten Sattelstück 90° zentrisch ist dagegen der Sattelstutzen-Ø fest und die Anpassung an den Hauptrohrdurchmesser variabel. Diese Ausführung ist deshalb die passende Alternative, wenn die benötigte Kombination nicht durch eine Standardgrösse abgedeckt wird.

Unterschied zum vollständigen Abzweiger

Das Sattelstück wird auf die Wand einer bestehenden oder neu geplanten Hauptleitung aufgesetzt.

Ein vollständiger Abzweiger enthält dagegen bereits den durchgehenden Hauptrohrabschnitt und den zusätzlichen Seitenanschluss innerhalb eines einzigen Formteils.

Sattelstücke eignen sich deshalb besonders für Situationen, in denen ein zusätzlicher Anschluss direkt auf einem vorhandenen Rohr hergestellt werden soll.

Passender Ausschnitt im Hauptrohr

Für den Luftdurchgang zwischen Hauptleitung und Sattelstutzen muss im Hauptrohr eine passende Öffnung hergestellt werden.

Der Ausschnitt sollte sauber positioniert und passend zum Anschluss ausgeführt werden, damit das gepresste Sattelstück korrekt auf der Rohrwand aufliegt.

Unnötige Kanten oder Verengungen im Übergangsbereich sollten vermieden werden.

90°-Anschluss bei der Rohrnetzplanung berücksichtigen

Der rechtwinklige Seitenanschluss erzeugt eine deutliche Richtungsänderung des Luftstroms.

Der tatsächliche Strömungswiderstand hängt unter anderem vom Hauptrohr-Ø, vom Sattelstutzen-Ø, von der Luftgeschwindigkeit und von der Luftmengenverteilung an der Verzweigungsstelle ab.

Bei grösseren Rohrnetzen sollte das Sattelstück deshalb gemeinsam mit den übrigen Rohrleitungen, Bögen, Abzweigern und Regulierelementen in der Gesamtauslegung berücksichtigt werden.

Sattelstutzen passend zur Luftmenge dimensionieren

Der Anschlussdurchmesser sollte zur Luftmenge des angeschlossenen Rohrstrangs passen.

Ein zu kleiner Querschnitt erhöht bei gleicher Luftmenge die Strömungsgeschwindigkeit und den Druckverlust.

Die Auswahl sollte deshalb nicht allein nach einer verfügbaren Standardkombination erfolgen, sondern auch zur strömungstechnischen Auslegung des angeschlossenen Leitungsstrangs passen.

Für Abluft und industrielle Luftführung

Die gepressten 90°-Sattelstücke gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie eignen sich für häufig benötigte rechtwinklige Anschlüsse an runden Hauptleitungen, wenn eine der verfügbaren Standardkombinationen zur vorhandenen Rohrdimension passt.

Je nach Medium und Betriebsbedingungen kann das Rohrsystem auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem technisch geeigneter ist.

Montageposition vorab prüfen

Neben der passenden Durchmesserkombination muss auf der Hauptleitung ausreichend Platz für die Montage des Sattelstücks vorhanden sein.

Bögen, Verbindungen, Befestigungen oder unmittelbar benachbarte Formteile können die verfügbare Auflagefläche einschränken.

Bei bestehenden Anlagen helfen Fotos und eine einfache Skizze mit Hauptrohr-Ø, gewünschtem Anschluss-Ø und Einbauposition bei der Auswahl.

Montage und Befestigung

Das Sattelstück sollte sauber auf der Rundung des Hauptrohres aufliegen und spannungsarm montiert werden.

Der angeschlossene Rohrstrang sollte separat ausreichend abgestützt werden, damit sein Eigengewicht nicht dauerhaft über das Sattelstück in die Hauptleitung eingeleitet wird.

Auch die spätere Zugänglichkeit des Anschlussbereichs sollte bei der Planung berücksichtigt werden.

Beratung zu Sattelstücken Standardgrössen 90°

Für die Auswahl benötigen wir den gewünschten Sattelstutzen-Ø und den Durchmesser der Hauptleitung. Falls die benötigte Kombination nicht als Standardgrösse verfügbar ist, prüfen wir mit Ihnen die passende variable Sattelstück-Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Sattelstücken Standardgrössen 90°

Was ist ein Sattelstück Standardgrösse 90°?

Es ist ein gepresstes, zentrisches Sattelstück mit fest definierter Zuordnung von Sattelstutzen und Hauptrohrdurchmesser beziehungsweise Hauptrohrbereich.

Welche Angaben benötige ich für die Auswahl?

Benötigt werden der Ø des gewünschten 90°-Sattelstutzens und der Ø der Hauptleitung.

Was bedeutet ein Hauptrohrbereich wie Ø 150–160 mm?

Die entsprechende Standardausführung ist für die in diesem Bereich vorgesehenen Hauptrohrgrössen ausgelegt.

Was ist der Unterschied zum variablen Sattelstück 90° zentrisch?

Bei der Standardausführung sind Sattelstutzen und Hauptrohrzuordnung fest vorgegeben. Beim variablen Sattelstück ist der Stutzen-Ø fest und das Formteil wird passend zum benötigten Hauptrohrdurchmesser ausgeführt.

Muss das Hauptrohr für die Montage ausgeschnitten werden?

Ja. Für den Luftdurchgang wird eine passende Öffnung im Hauptrohr benötigt.

Was mache ich, wenn meine Kombination nicht in der Tabelle enthalten ist?

Dann sollte die variable Ausführung des Sattelstücks 90° zentrisch geprüft werden.
