Kreuzstücke 45° reduziert für Spiralfalzrohre

Kreuzstücke 45° reduziert aus sendzimirverzinktem Stahl verbinden vier Rohrstränge und ermöglichen gleichzeitig unterschiedliche Anschlussdurchmesser innerhalb eines Formteils. Eine Anschlussgrösse bildet die feste Grunddimension, während die gegenüberliegende Weiterführung und die beiden schrägen 45°-Anschlüsse passend zur benötigten Rohrführung dimensioniert werden können.

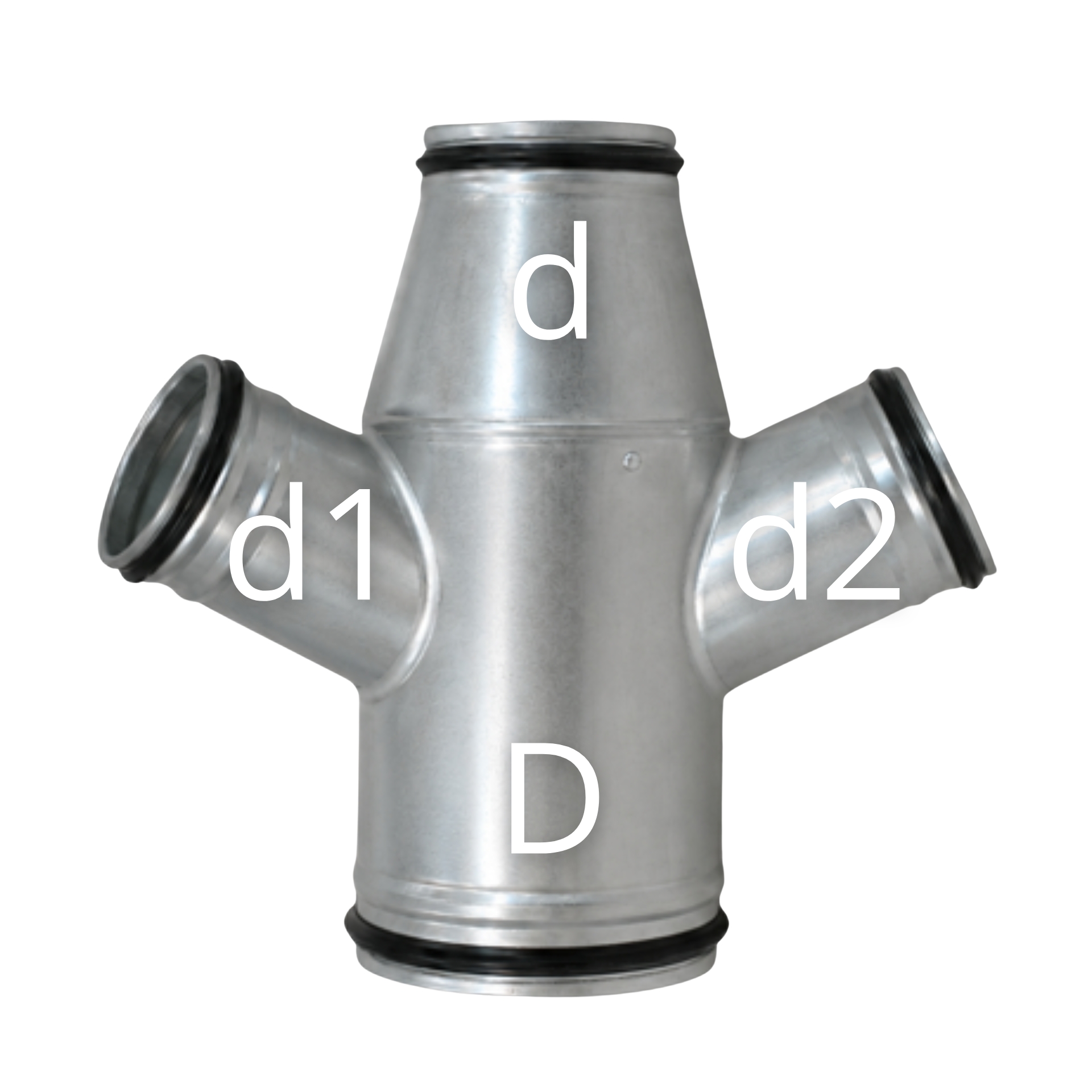

Kreuzstück verzinkt, 45° reduziert, D Ø100 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø100 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø100 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø100 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø100 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø100 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø100 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø100 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø100 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø100 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø100 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø100 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø100 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø100 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

102,75 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø125 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø125 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø125 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø125 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø125 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø125 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø125 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø125 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø125 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø125 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø125 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø125 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø125 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø125 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

114,83 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø150 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø150 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø150 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø150 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø150 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø150 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø150 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø150 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø150 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø150 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø150 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø150 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø150 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø150 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

126,11 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø160 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø160 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø160 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø160 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø160 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø160 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø160 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø160 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø160 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø160 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø160 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø160 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø160 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø160 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

129,30 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø180 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø180 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø180 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø180 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø180 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø180 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø180 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø180 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø180 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø180 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø180 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø180 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø180 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø180 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

147,75 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø200 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø200 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø200 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø200 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø200 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø200 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø200 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø200 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø200 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø200 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø200 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø200 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø200 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø200 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

155,72 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø224 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø224 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø224 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø224 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø224 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø224 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø224 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø224 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø224 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø224 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø224 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø224 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø224 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø224 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

185,45 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø250 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø250 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø250 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø250 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø250 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø250 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø250 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø250 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø250 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø250 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø250 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø250 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø250 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø250 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

205,63 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø280 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø280 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø280 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø280 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø280 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø280 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø280 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø280 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø280 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø280 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø280 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø280 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø280 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø280 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

223,29 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø300 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø300 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø300 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø300 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø300 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø300 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø300 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø300 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø300 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø300 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø300 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø300 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø300 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø300 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

239,35 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø315 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø315 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø315 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø315 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø315 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø315 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø315 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø315 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø315 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø315 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø315 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø315 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø315 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø315 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

248,91 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø355 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø355 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø355 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø355 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø355 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø355 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø355 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø355 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø355 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø355 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø355 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø355 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø355 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø355 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

282,62 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø400 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø400 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø400 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø400 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø400 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø400 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø400 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø400 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø400 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø400 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø400 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø400 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø400 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø400 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

313,16 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø450 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø450 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø450 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø450 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø450 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø450 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø450 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø450 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø450 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø450 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø450 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø450 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø450 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø450 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

380,46 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø500 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø500 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø500 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø500 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø500 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø500 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø500 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø500 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø500 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø500 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø500 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø500 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø500 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø500 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

459,18 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø550 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø550 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø550 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø550 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø550 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø550 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø550 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø550 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø550 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø550 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø550 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø550 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø550 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø550 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

587,68 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø560 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø560 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø560 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø560 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø560 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø560 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø560 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø560 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø560 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø560 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø560 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø560 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø560 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø560 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

618,08 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø600 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø600 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø600 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø600 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø600 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø600 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø600 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø600 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø600 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø600 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø600 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø600 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø600 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø600 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

714,33 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø630 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø630 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø630 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø630 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø630 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø630 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø630 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø630 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø630 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø630 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø630 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø630 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø630 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø630 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

765,70 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø650 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø650 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø650 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø650 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø650 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø650 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø650 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø650 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø650 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø650 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø650 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø650 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø650 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø650 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

791,46 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø700 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø700 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø700 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø700 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø700 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø700 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø700 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø700 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø700 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø700 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø700 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø700 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø700 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø700 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

850,79 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø710 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø710 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø710 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø710 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø710 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø710 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø710 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø710 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø710 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø710 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø710 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø710 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø710 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø710 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

868,45 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø750 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø750 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø750 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø750 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø750 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø750 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø750 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø750 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø750 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø750 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø750 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø750 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø750 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø750 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

921,42 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø800 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø800 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø800 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø800 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø800 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø800 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø800 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø800 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø800 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø800 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø800 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø800 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø800 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø800 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.067,44 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø850 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø850 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø850 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø850 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø850 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø850 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø850 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø850 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø850 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø850 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø850 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø850 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø850 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø850 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.160,63 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø900 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø900 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø900 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø900 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø900 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø900 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø900 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø900 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø900 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø900 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø900 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø900 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø900 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø900 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.261,79 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø950 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø950 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø950 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø950 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø950 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø950 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø950 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø950 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø950 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø950 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø950 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø950 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø950 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø950 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.382,06 CHF*

Kreuzstück verzinkt, 45° reduziert, D Ø1000 mm, d1 variabel, d2 variabel, d variabel

Das reduzierte Kreuzstück 45°, Hauptdurchmesser D Ø1000 mm, d1 variabel, d2 variabel, d variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es verbindet den festen Hauptdurchmesser D Ø1000 mm mit dem variabel festzulegenden reduzierten Durchmesser d und ergänzt den Leitungsweg um zwei seitliche Anschlüsse mit den variablen Durchmessern d1 und d2. Die Durchmesser d, d1 und d2 werden passend zu den anzuschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle vier Anschlussdurchmesser eindeutig festgelegt werden: D Ø1000 mm sowie die benötigten Durchmesser d, d1 und d2. Technische Beschreibung Das reduzierte Kreuzstück besitzt einen festen Hauptanschluss mit D Ø1000 mm, einen variabel festzulegenden reduzierten Anschluss d und zwei seitliche Abgänge in 45°-Bauform. Die Abgangsdurchmesser d1 und d2 sind ebenfalls variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da die drei variablen Durchmesser unabhängig voneinander gewählt werden können, müssen die Querschnitte aller angeschlossenen Leitungen einzeln geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen und für die gleichzeitige Reduktion des durchgehenden Leitungswegs. Abgänge in 45°-Bauform Für die schräge Anbindung von zwei Leitungssträngen an den durchgehenden Leitungsweg. D Ø1000 mm, d variabel Fester Hauptdurchmesser mit variabel festzulegendem reduziertem Anschlussdurchmesser. d1 und d2 variabel Zwei individuell festzulegende Abgangsdurchmesser für unterschiedliche Leitungsquerschnitte. Eigenschaften und Vorteile Reduziertes Kreuzstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø1000 mm Variabel wählbarer reduzierter Durchmesser d Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Zwei schräge Anschlüsse am durchgehenden Leitungsweg Seitliche Abgänge in 45°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das reduzierte Kreuzstück 45°, D Ø1000 mm, d1 variabel, d2 variabel, d variabel wird eingesetzt, wenn ein durchgehender Leitungsweg auf einen anderen Durchmesser reduziert und gleichzeitig um zwei schräg angeordnete Leitungsstränge ergänzt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d, d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Reduziertes Kreuzstück Bauform 45° reduziert Hauptdurchmesser D Ø1000 mm Reduzierter Durchmesser d Variabel Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Reduktion des Leitungswegs und Anbindung von zwei schrägen Leitungssträngen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø1000 mm und legen Sie die drei variablen Durchmesser d, d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schrägen Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Verlauf der angeschlossenen Leitungen. Das reduzierte Kreuzstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das reduzierte Kreuzstück 45°, D Ø1000 mm, d1 variabel, d2 variabel, d variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu reduzierten Kreuzstücken 45° mit Ø1000 mm Wenn die benötigten Durchmesser d, d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum reduzierten Kreuzstück 45°, D Ø1000 mm, d, d1 und d2 variabel Wofür wird das reduzierte Kreuzstück 45°, D Ø1000 mm, d, d1 und d2 variabel verwendet? Es wird eingesetzt, um den durchgehenden Leitungsweg auf einen anderen Durchmesser zu reduzieren und gleichzeitig zwei schräge Leitungsstränge anzuschliessen. Was bedeuten die Angaben d, d1 und d2 variabel? Der reduzierte Durchmesser d und die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Alle drei Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des reduzierten 45°-Kreuzstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d, d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

1.512,16 CHF*

Kreuzstücke 45° reduziert verbinden vier Rohrstränge innerhalb eines Spiralfalzrohrsystems und ermöglichen dabei unterschiedliche Anschlussdimensionen. Eine Rohrgrösse bildet die feste Grunddimension des jeweiligen Produktes. Die gegenüberliegende Weiterführung sowie die beiden schrägen Seitenanschlüsse können passend zur geplanten Rohrführung dimensioniert werden.

Vier Anschlüsse mit variabler Querschnittsanpassung

Beim normalen Kreuzstück 45° bleibt der durchgehende Hauptstrang auf beiden Seiten gleich gross. Die reduzierte Ausführung erweitert diese Möglichkeit: Auch die gegenüberliegende Weiterführung kann mit einem anderen Rohrdurchmesser ausgeführt werden.

Zusätzlich können die beiden schrägen 45°-Anschlüsse unabhängig voneinander passend zu den angeschlossenen Rohrsträngen dimensioniert werden.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Ø auf den Innendurchmesser.

Grundgrösse

Ein Anschluss fest definiert

Jede Produktvariante besitzt eine feste Grundgrösse, von der aus die weiteren Anschlussdimensionen passend zum Rohrnetz festgelegt werden.

Weiterführung

Ø variabel

Die gegenüberliegende Weiterführung kann im Unterschied zum Standard-Kreuzstück einen abweichenden Rohrdurchmesser besitzen.

Seitenanschlüsse

Zwei variable 45°-Abgänge

Die beiden schrägen Anschlüsse können unabhängig voneinander passend zu den benötigten Rohrdimensionen gewählt werden.

Welche Anschlussgrössen müssen bestimmt werden?

Für die Auswahl eines reduzierten Kreuzstücks müssen alle vier Rohranschlüsse bekannt sein.

Die feste Grundgrösse bestimmt die jeweilige Produktvariante. Für die gegenüberliegende Weiterführung und für beide 45°-Seitenanschlüsse werden anschliessend die benötigten Ø festgelegt.

Die drei variablen Anschlüsse müssen nicht dieselbe Dimension besitzen. Jeder Rohrstrang kann entsprechend seiner Luftmenge und der vorhandenen beziehungsweise geplanten Rohrgrösse ausgelegt werden.

Was bedeutet „reduziert“ beim Kreuzstück?

Beim Standard-Kreuzstück 45° bleibt der durchgehende Rohrstrang auf beiden Seiten gleich gross.

Bei der reduzierten Ausführung kann zusätzlich die gegenüberliegende Weiterführung auf einen anderen Rohrdurchmesser übergehen.

Dadurch lassen sich Verzweigung beziehungsweise Zusammenführung und Querschnittsanpassung innerhalb eines einzigen Formteils kombinieren.

Vorteil der 45°-Geometrie

Die beiden seitlichen Rohrstränge werden schräg im Winkel von 45° geführt.

Gegenüber einem 90°-Kreuzstück erfolgt die Richtungsänderung flacher. Bei geeigneter Dimensionierung kann dies einen günstigeren Strömungsverlauf unterstützen.

Die 45°-Geometrie benötigt dafür mehr Einbaulänge entlang des Hauptstrangs als eine rechtwinklige Ausführung.

Kreuzstück Standard oder reduziert?

Die Auswahl hängt davon ab, ob der gegenüberliegende Rohrstrang mit demselben Ø weitergeführt werden soll.

Beim Kreuzstück 45° Standard bleibt der durchgehende Hauptstrang gleich gross. Nur die beiden schrägen Seitenanschlüsse können unterschiedlich dimensioniert werden.

Beim Kreuzstück 45° reduziert kann zusätzlich die gegenüberliegende Weiterführung einen anderen Ø erhalten.

Reduziert oder direkt reduziert?

Innerhalb des Rohrprogramms werden für 45°-Kreuzstücke eine reduzierte und eine direkt reduzierte Bauform unterschieden.

Die hier beschriebene Produktgruppe entspricht der reduzierten Ausführung. Die direkt reduzierte Variante besitzt eine andere konstruktive Geometrie und wird separat geführt.

Beide Varianten sollten deshalb nicht allein anhand ihrer Anschlussdurchmesser miteinander gleichgesetzt werden. Die benötigte Bauform hängt zusätzlich von der vorgesehenen Rohrgeometrie ab.

Wann ist ein reduziertes 45°-Kreuzstück sinnvoll?

Die reduzierte Ausführung eignet sich für Rohrnetze, bei denen mehrere Leitungsstränge an einer Stelle zusammentreffen und gleichzeitig unterschiedliche Rohrquerschnitte benötigt werden.

Besonders in abgestuften Hauptleitungen kann nach zwei seitlichen Verzweigungen eine kleinere weiterführende Rohrdimension sinnvoll sein, wenn dort eine geringere Luftmenge transportiert wird.

Die tatsächlichen Anschlussgrössen sollten aus den Luftmengen und den Druckverlusten des vollständigen Rohrnetzes abgeleitet werden.

Luftmengen auf mehrere Rohrstränge verteilen

Wird das Kreuzstück zur Verteilung eingesetzt, kann sich der eintretende Luftstrom auf die gegenüberliegende Weiterführung und die beiden 45°-Seitenstränge aufteilen.

Unterschiedliche Anschlussdurchmesser können dabei an unterschiedliche benötigte Luftmengen angepasst werden.

Die tatsächliche Luftverteilung wird jedoch nicht allein durch das Formteil bestimmt. Entscheidend sind die Widerstände der angeschlossenen Leitungswege und die gesamte Anlagenkonfiguration.

Auch Zusammenführungen sind möglich

Je nach Strömungsrichtung kann ein reduziertes Kreuzstück auch mehrere Luftströme zusammenführen.

Der weiterführende Rohrstrang muss in diesem Fall für die zusammengeführte Luftmenge ausreichend dimensioniert sein.

Zusätzlich sollten die Druckverluste der einzelnen zuführenden Leitungen und des nachfolgenden Rohrsystems berücksichtigt werden.

Rohrdimensionen passend zur Luftmenge wählen

Die vier Anschlussgrössen sollten zur Luftmenge des jeweiligen Rohrstrangs passen.

Ein zu kleiner Rohrquerschnitt erhöht bei gleicher Luftmenge Strömungsgeschwindigkeit und Druckverlust. Ein unnötig grosser Querschnitt führt dagegen zu entsprechend niedrigeren Strömungsgeschwindigkeiten.

Die Dimensionierung sollte deshalb gemeinsam mit den angrenzenden Leitungsabschnitten erfolgen.

Druckverlust der kombinierten Verzweigung berücksichtigen

Innerhalb eines reduzierten Kreuzstücks werden mehrere Luftströme aufgeteilt oder zusammengeführt und gleichzeitig unterschiedliche Rohrquerschnitte miteinander verbunden.

Dadurch entsteht zusätzlicher Strömungswiderstand gegenüber einer geraden Rohrleitung. Die tatsächliche Höhe hängt von den Anschlussgrössen, den Luftgeschwindigkeiten und der Luftmengenverteilung ab.

Bei grösseren Rohrnetzen sollte das Kreuzstück deshalb gemeinsam mit Bögen, Abzweigern, Reduktionen und weiteren Formteilen in der Gesamtauslegung berücksichtigt werden.

45°, 90° oder 30° reduziert?

Reduzierte Kreuzstücke stehen mit unterschiedlichen Abgangswinkeln zur Verfügung.

Die 90°-Ausführung führt die Seitenstränge kompakt rechtwinklig weg. Die 45°-Variante bildet einen Mittelweg zwischen Platzbedarf und flacher Rohrführung. Die 30°-Ausführung führt die Nebenstränge besonders flach und benötigt entsprechend mehr Einbaulänge.

Welche Ausführung geeignet ist, hängt von Platzverhältnissen, Rohrtrasse und strömungstechnischer Auslegung ab.

Kreuzstücke für Abluft und industrielle Luftführung

Die reduzierten 45°-Kreuzstücke gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie eignen sich insbesondere für verzweigte Rohrnetze mit unterschiedlichen Anschlussdimensionen und schräg geführten Seitensträngen.

Je nach Medium und Betriebsbedingungen kann das Rohrsystem auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem technisch geeigneter ist.

Einbauraum für beide 45°-Anschlüsse prüfen

Die beiden schrägen Seitenanschlüsse benötigen ausreichend Platz entlang und seitlich des Hauptstrangs.

Vor der Bestellung sollte geprüft werden, ob Wände, Maschinen, andere Leitungen oder Tragkonstruktionen den vorgesehenen Leitungsverlauf einschränken.

Auch die gegenüberliegende Weiterführung und sämtliche Verbindungselemente müssen ausreichend zugänglich bleiben.

Montage und Befestigung

Alle vier angeschlossenen Rohrstränge sollten möglichst spannungsarm und sauber zueinander ausgerichtet werden.

Die beiden schrägen Nebenleitungen müssen ausreichend abgestützt werden, damit ihr Eigengewicht nicht dauerhaft über das Kreuzstück und dessen Anschlussbereiche getragen wird.

Bei grossen Rohrdimensionen sollte auch das Eigengewicht des Formteils selbst bei der Befestigungsplanung berücksichtigt werden.

Beratung zu Kreuzstücken 45° reduziert

Für die Auswahl benötigen wir die Durchmesser aller vier angeschlossenen Rohrstränge, die vorgesehenen Luftmengen und Angaben zur Einbausituation. Bei bestehenden Anlagen helfen Fotos und eine einfache Skizze der Rohrführung. Wir unterstützen Sie bei der passenden Dimensionierung und bei der Auswahl zwischen Standard-, reduzierter und direkt reduzierter Ausführung.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Kreuzstücken 45° reduziert

Was ist ein Kreuzstück 45° reduziert?

Es verbindet vier Rohrstränge miteinander und ermöglicht neben zwei variablen 45°-Seitenanschlüssen auch eine unterschiedliche Dimensionierung der gegenüberliegenden Weiterführung.

Wie viele Anschlussgrössen sind variabel?

Eine Grundgrösse ist innerhalb der jeweiligen Produktvariante fest definiert. Die drei weiteren Anschlussdurchmesser können passend zum Rohrnetz gewählt werden.

Müssen die beiden 45°-Abgänge gleich gross sein?

Nein. Beide schrägen Anschlussdurchmesser können unabhängig voneinander passend zu den jeweiligen Rohrsträngen dimensioniert werden.

Was ist der Unterschied zum Standard-Kreuzstück 45°?

Beim Standard-Kreuzstück bleibt der durchgehende Rohrstrang gleich gross. Bei der reduzierten Ausführung kann zusätzlich die gegenüberliegende Weiterführung einen anderen Rohrdurchmesser besitzen.

Was ist der Unterschied zur direkt reduzierten Ausführung?

Die direkt reduzierte Variante besitzt eine andere konstruktive Geometrie und wird separat geführt. Welche Bauform benötigt wird, hängt neben den Anschlussdurchmessern auch von der Einbausituation ab.

Kann das Kreuzstück auch Luftströme zusammenführen?

Ja. Je nach Strömungsrichtung kann es sowohl zur Verteilung als auch zur Zusammenführung mehrerer Luftströme eingesetzt werden.

Wie werden die vier Anschlussdurchmesser bestimmt?

Die Dimensionen sollten aus den benötigten Luftmengen, den gewünschten Strömungsgeschwindigkeiten und den Druckverlusten der angeschlossenen Leitungsstränge abgeleitet werden.
