Hosenstücke 30° für Spiralfalzrohre

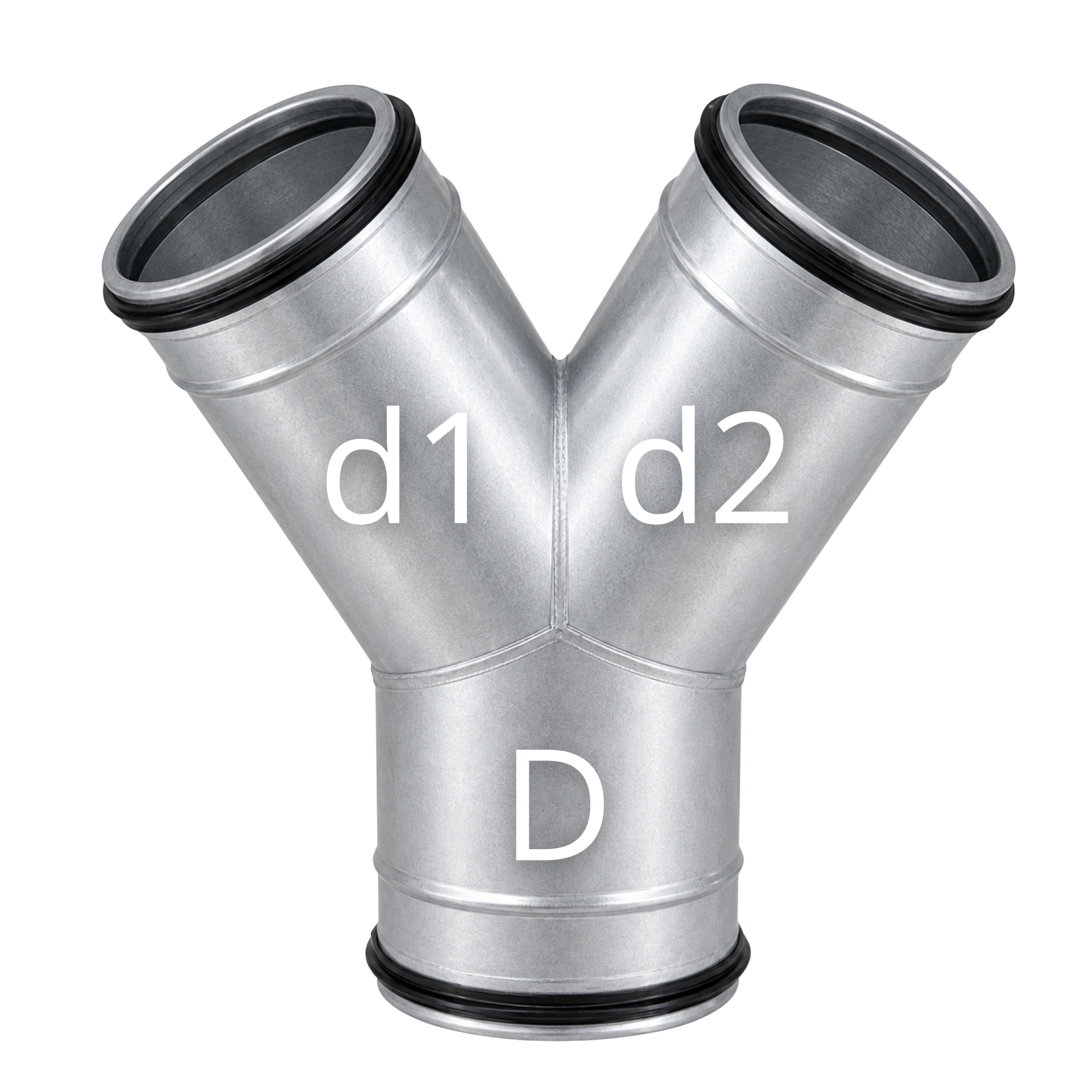

Hosenstücke 30° aus verzinktem Stahl verbinden drei Rohrstränge in einer flach ausgeführten Y-Geometrie. Sie können je nach Strömungsrichtung zur Aufteilung eines Luftstroms auf zwei Leitungen oder zur Zusammenführung zweier Rohrstränge eingesetzt werden. Die Anschlussdurchmesser lassen sich passend zur benötigten Rohrführung dimensionieren.

Hosenstück verzinkt, 30°, D Ø80 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø80 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø80 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø80 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø80 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø80 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø80 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø80 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø80 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø80 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø80 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø80 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø80 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø80 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

128,77 CHF*

Hosenstück verzinkt, 30°, D Ø100 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø100 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø100 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø100 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø100 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø100 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø100 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø100 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø100 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø100 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø100 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø100 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø100 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø100 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

136,73 CHF*

Hosenstück verzinkt, 30°, D Ø125 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø125 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø125 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø125 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø125 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø125 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø125 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø125 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø125 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø125 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø125 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø125 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø125 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø125 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

140,72 CHF*

Hosenstück verzinkt, 30°, D Ø150 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø150 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø150 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø150 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø150 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø150 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø150 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø150 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø150 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø150 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø150 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø150 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø150 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø150 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

147,35 CHF*

Hosenstück verzinkt, 30°, D Ø160 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø160 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø160 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø160 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø160 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø160 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø160 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø160 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø160 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø160 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø160 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø160 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø160 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø160 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

150,01 CHF*

Hosenstück verzinkt, 30°, D Ø180 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø180 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø180 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø180 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø180 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø180 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø180 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø180 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø180 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø180 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø180 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø180 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø180 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø180 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

159,30 CHF*

Hosenstück verzinkt, 30°, D Ø200 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø200 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø200 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø200 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø200 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø200 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø200 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø200 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø200 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø200 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø200 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø200 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø200 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø200 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

175,23 CHF*

Hosenstück verzinkt, 30°, D Ø224 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø224 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø224 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø224 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø224 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø224 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø224 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø224 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø224 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø224 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø224 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø224 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø224 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø224 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

196,47 CHF*

Hosenstück verzinkt, 30°, D Ø250 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø250 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø250 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø250 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø250 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø250 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø250 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø250 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø250 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø250 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø250 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø250 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø250 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø250 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

204,44 CHF*

Hosenstück verzinkt, 30°, D Ø280 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø280 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø280 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø280 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø280 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø280 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø280 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø280 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø280 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø280 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø280 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø280 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø280 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø280 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

171,78 CHF*

Hosenstück verzinkt, 30°, D Ø300 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø300 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø300 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø300 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø300 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø300 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø300 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø300 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø300 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø300 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø300 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø300 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø300 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø300 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

183,06 CHF*

Hosenstück verzinkt, 30°, D Ø315 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø315 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø315 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø315 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø315 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø315 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø315 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø315 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø315 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø315 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø315 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø315 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø315 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø315 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

187,84 CHF*

Hosenstück verzinkt, 30°, D Ø355 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø355 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø355 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø355 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø355 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø355 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø355 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø355 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø355 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø355 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø355 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø355 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø355 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø355 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

207,22 CHF*

Hosenstück verzinkt, 30°, D Ø400 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø400 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø400 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø400 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø400 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø400 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø400 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø400 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø400 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø400 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø400 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø400 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø400 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø400 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

250,63 CHF*

Hosenstück verzinkt, 30°, D Ø450 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø450 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø450 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø450 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø450 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø450 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø450 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø450 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø450 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø450 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø450 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø450 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø450 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø450 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

297,09 CHF*

Hosenstück verzinkt, 30°, D Ø500 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø550 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø550 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø550 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø550 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø550 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø550 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø550 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø550 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø550 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø550 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø550 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø550 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø550 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

369,18 CHF*

Hosenstück verzinkt, 30°, D Ø550 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø560 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø560 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø560 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø560 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø560 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø560 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø560 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø560 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø560 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø560 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø560 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø560 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø560 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

448,03 CHF*

Hosenstück verzinkt, 30°, D Ø560 mm, d1 variabel, d2 variabel

454,40 CHF*

Hosenstück verzinkt, 30°, D Ø600 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø600 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø600 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø600 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø600 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø600 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø600 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø600 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø600 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø600 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø600 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø600 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø600 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø600 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

502,59 CHF*

Hosenstück verzinkt, 30°, D Ø630 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø630 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø630 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø630 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø630 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø630 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø630 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø630 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø630 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø630 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø630 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø630 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø630 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø630 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

521,84 CHF*

Hosenstück verzinkt, 30°, D Ø650 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø650 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø650 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø650 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø650 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø650 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø650 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø650 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø650 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø650 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø650 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø650 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø650 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø650 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

571,62 CHF*

Hosenstück verzinkt, 30°, D Ø700 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø700 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø700 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø700 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø700 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø700 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø700 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø700 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø700 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø700 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø700 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø700 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø700 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø700 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

632,42 CHF*

Hosenstück verzinkt, 30°, D Ø710 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø710 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø710 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø710 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø710 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø710 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø710 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø710 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø710 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø710 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø710 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø710 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø710 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø710 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

640,65 CHF*

Hosenstück verzinkt, 30°, D Ø750 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø750 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø750 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø750 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø750 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø750 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø750 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø750 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø750 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø750 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø750 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø750 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø750 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø750 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

701,45 CHF*

Hosenstück verzinkt, 30°, D Ø800 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø800 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø800 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø800 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø800 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø800 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø800 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø800 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø800 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø800 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø800 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø800 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø800 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø800 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

781,76 CHF*

Hosenstück verzinkt, 30°, D Ø850 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø850 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø850 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø850 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø850 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø850 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø850 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø850 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø850 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø850 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø850 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø850 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø850 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø850 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

825,04 CHF*

Hosenstück verzinkt, 30°, D Ø900 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø900 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø900 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø900 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø900 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø900 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø900 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø900 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø900 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø900 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø900 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø900 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø900 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø900 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

874,96 CHF*

Hosenstück verzinkt, 30°, D Ø950 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø950 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø950 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø950 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø950 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø950 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø950 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø950 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø950 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø950 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø950 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø950 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø950 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø950 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

918,23 CHF*

Hosenstück verzinkt, 30°, D Ø1000 mm, d1 variabel, d2 variabel

Das Hosenstück 30°, Hauptdurchmesser D Ø1000 mm, d1 variabel, d2 variabel ist ein rundes Formteil aus verzinktem Stahl für Absaug-, Abluft- und Lüftungsleitungen. Es teilt eine Leitung mit dem festen Hauptdurchmesser D Ø1000 mm auf zwei weiterführende Anschlüsse mit den variabel festzulegenden Durchmessern d1 und d2 auf. Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den anschliessenden Leitungen gewählt. Für die richtige Ausführung müssen deshalb alle drei Durchmesser eindeutig festgelegt werden: D Ø1000 mm sowie die benötigten Durchmesser d1 und d2. Technische Beschreibung Das Hosenstück besitzt einen festen Hauptanschluss D mit Ø1000 mm und zwei weiterführende Abgänge in 30°-Bauform. Die Durchmesser d1 und d2 sind variabel und können entsprechend den vorgesehenen Leitungsquerschnitten festgelegt werden. Da beide Abgangsdurchmesser vom Hauptdurchmesser D abweichen können, müssen die Durchmesser der beiden weiterführenden Leitungen unabhängig voneinander geprüft werden. Das Formteil eignet sich damit für unterschiedliche Durchmesserkombinationen innerhalb eines verzinkten Rundrohrsystems. Teilung in 30°-Bauform Für die Aufteilung einer Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge. D Ø1000 mm, d1 und d2 variabel Fester Hauptdurchmesser mit zwei variabel festzulegenden Abgangsdurchmessern. Verzinkter Stahl Verzinkte Stahlausführung für die Integration in verzinkte Rundrohrsysteme. Eigenschaften und Vorteile Hosenstück für verzinkte Rundrohrsysteme Fester Hauptdurchmesser D Ø1000 mm Variabel wählbarer Abgangsdurchmesser d1 Variabel wählbarer Abgangsdurchmesser d2 Aufteilung auf zwei weiterführende Anschlüsse Ausführung in 30°-Bauform Ausführung aus verzinktem Stahl Für unterschiedliche Durchmesserkombinationen konfigurierbar Geeignet für Neuaufbau, Erweiterung, Umbau oder Ersatz von Leitungsabschnitten Einsetzbar in Absaug-, Abluft- und Lüftungsleitungen Typische Einsatzbereiche Das Hosenstück 30°, D Ø1000 mm, d1 variabel, d2 variabel wird eingesetzt, wenn eine Hauptleitung auf zwei flach schräg weiterführende Leitungsstränge aufgeteilt werden soll. Typische Anwendungen sind Leitungsverteilungen, Maschinenanschlüsse, Anlagenabgänge sowie Anpassungen und Erweiterungen bestehender Rundrohrsysteme. Durch die variablen Durchmesser d1 und d2 lässt sich das Formteil an unterschiedliche Rohrquerschnitte anpassen. Die konkrete Kombination muss zur Dimensionierung der Anlage, zum vorgesehenen Leitungsverlauf und zu den angrenzenden Rohr- und Formteilen passen. Technische Daten und Ausführung Merkmal Angabe Produktart Hosenstück Bauform 30° Hauptdurchmesser D Ø1000 mm Abgangsdurchmesser d1 Variabel Abgangsdurchmesser d2 Variabel Material Verzinkter Stahl Funktion Aufteilung einer Hauptleitung auf zwei weiterführende Leitungen Einsatzbereich Absaug-, Abluft- und Lüftungsleitungen Auswahl- und Montagehinweise Prüfen Sie vor der Bestellung den festen Hauptdurchmesser D von Ø1000 mm und legen Sie die beiden variablen Abgangsdurchmesser d1 und d2 eindeutig fest. Eine unvollständige Durchmesserangabe kann dazu führen, dass das Formteil nicht zu den vorgesehenen Leitungssträngen passt. Zusätzlich müssen die Anschlussseiten der angrenzenden Rohr- und Formteile sowie der verfügbare Einbauraum geprüft werden. Die beiden schräg weitergeführten Abgänge benötigen ausreichend Platz für die Anschlüsse und den weiteren Leitungsverlauf. Das Hosenstück sollte spannungsarm montiert und entsprechend dem Leitungsverlauf abgestützt werden. Abhängig von Anlage, Medium, Luftmenge und Dichtheitsanforderung können zusätzliche Befestigungs- oder Abdichtmassnahmen erforderlich sein. Passende Komponenten und Zubehör Das Hosenstück 30°, D Ø1000 mm, d1 variabel, d2 variabel wird typischerweise mit Komponenten aus dem Rohrsystem verzinkt und weiteren Rohrverbindungen kombiniert. Für eine sichere Auswahl müssen alle Anschlussdurchmesser und Anschlussseiten gemeinsam betrachtet werden. Beratung zu Hosenstücken 30° mit Ø1000 mm Wenn die benötigten Durchmesser d1 und d2 nicht eindeutig sind oder die Anschlusskombination geprüft werden soll, unterstützen wir Sie bei der technischen Klärung. Halten Sie dazu möglichst die Durchmesser und Anschlussseiten aller drei verbundenen Leitungen sowie Angaben zur Einbausituation bereit. Jetzt anrufen Beratung oder Angebot anfragen FAQ – Häufige Fragen zum Hosenstück 30°, D Ø1000 mm, d1 und d2 variabel Wofür wird das Hosenstück 30°, D Ø1000 mm, d1 variabel, d2 variabel verwendet? Es wird eingesetzt, um eine Hauptleitung auf zwei flach schräg weitergeführte Leitungsstränge aufzuteilen. Was bedeuten die Angaben d1 und d2 variabel? Die beiden Abgangsdurchmesser d1 und d2 werden passend zu den vorgesehenen Leitungen festgelegt. Beide Werte müssen bei der Bestellung eindeutig angegeben werden. Was ist bei der Auswahl des 30°-Hosenstücks zu beachten? Zu prüfen sind der feste Hauptdurchmesser D, die benötigten Durchmesser d1 und d2, die Anschlussseiten, der verfügbare Einbauraum und der weitere Verlauf aller angeschlossenen Leitungen.

953,54 CHF*

Hosenstücke 30° sind Y-förmige Formteile für verzweigte Spiralfalzrohrsysteme. Sie verbinden drei Rohranschlüsse miteinander und ermöglichen je nach Strömungsrichtung sowohl die Aufteilung eines Luftstroms auf zwei Leitungsstränge als auch die Zusammenführung zweier Stränge. Die beiden schrägen Anschlüsse sind mit 30° besonders flach angeordnet.

Flache Y-Verzweigung mit 30°

Im Unterschied zu einem klassischen Abzweiger besitzt das Hosenstück keinen gerade durchlaufenden Hauptstrang mit einem einzelnen seitlichen Abgang. Stattdessen treffen drei Rohranschlüsse in einer Y-förmigen Geometrie aufeinander.

Die beiden schrägen Anschlüsse verlaufen mit 30° und werden dadurch besonders flach aus der gemeinsamen Leitungsrichtung herausgeführt.

Bei diesem Spiralfalzrohrsystem beziehen sich die angegebenen Ø auf den Innendurchmesser.

Geometrie

Y-förmig mit 30°

Drei Rohranschlüsse werden in einer flachen Y-Geometrie miteinander verbunden.

Dimensionierung

Variable Anschlussgrössen

Die Anschlussdurchmesser können passend zu den benötigten Rohrdimensionen gewählt werden und müssen nicht zwingend identisch sein.

Funktion

Verteilen oder zusammenführen

Je nach Strömungsrichtung kann das Hosenstück einen Luftstrom auf zwei Leitungen aufteilen oder zwei Ströme zusammenführen.

Drei Anschlussdurchmesser passend auswählen

Für die Auswahl eines Hosenstücks müssen die Rohrdurchmesser aller drei angeschlossenen Leitungsstränge bekannt sein.

Die Produktserie ist nach einer Grundgrösse gegliedert. Die beiden weiteren Anschlussdimensionen können passend zur jeweiligen Rohrführung gewählt werden.

Dadurch sind sowohl symmetrische Ausführungen mit gleichen Rohrdurchmessern als auch Kombinationen mit unterschiedlich grossen Anschlussseiten möglich.

Gleiche oder unterschiedliche Anschlussgrössen

Sind die beiden weiterführenden Leitungsstränge für vergleichbare Luftmengen vorgesehen, können gleiche Rohrdurchmesser sinnvoll sein.

Müssen dagegen unterschiedliche Luftmengen geführt werden oder treffen verschiedene vorhandene Rohrdimensionen aufeinander, können die Anschlussgrössen entsprechend unterschiedlich dimensioniert werden.

Entscheidend ist die technische Auslegung der jeweiligen Rohrstränge und nicht eine möglichst symmetrische Form des Hosenstücks.

Hosenstück oder Abzweiger?

Hosenstück und Abzweiger erzeugen beide eine Verzweigung, unterscheiden sich jedoch deutlich in ihrer Leitungsgeometrie.

Bei einem Abzweiger wird eine Rohrleitung gerade weitergeführt und ein zusätzlicher Strang seitlich beziehungsweise schräg angeschlossen.

Beim Hosenstück treffen dagegen drei Rohrstränge in einer Y-förmigen Anordnung aufeinander. Es eignet sich damit besonders für eine gleichmässige Aufteilung oder Zusammenführung zweier schräg verlaufender Rohrstränge.

Vorteil der flachen 30°-Geometrie

Die beiden schrägen Anschlüsse werden mit nur 30° aus der gemeinsamen Leitungsrichtung herausgeführt.

Dadurch entsteht eine besonders flache Verzweigung beziehungsweise Zusammenführung. Bei geeigneter Dimensionierung kann dies einen günstigen Strömungsverlauf unterstützen.

Die flache Geometrie benötigt jedoch entsprechend mehr Einbaulänge als eine steilere 45°-Ausführung.

Hosenstück 30° oder 45°?

Beide Ausführungen verbinden drei Rohrstränge in einer Y-förmigen Geometrie.

Beim 30°-Hosenstück werden die beiden schrägen Stränge besonders flach weitergeführt. Dadurch entsteht ein längerer, gestreckterer Übergang.

Das 45°-Hosenstück führt die beiden Stränge stärker von der gemeinsamen Leitungsrichtung weg und benötigt dadurch weniger Länge. Welche Variante besser passt, hängt von Einbauraum, Rohrführung und strömungstechnischer Auslegung ab.

Aufteilung eines Luftstroms

Wird das Hosenstück zur Verteilung eingesetzt, gelangt der Luftstrom über einen Rohrstrang zum Formteil und wird auf zwei nachfolgende Leitungswege aufgeteilt.

Die tatsächliche Luftmenge in den beiden Strängen wird nicht allein durch das Hosenstück bestimmt. Rohrdurchmesser, Leitungslängen, Bögen, weitere Formteile und die Widerstände des vollständigen Rohrnetzes beeinflussen die Verteilung.

Sind definierte Luftmengen erforderlich, muss die Verteilung bei der Anlagenplanung berücksichtigt und bei Bedarf mit geeigneten Regulierelementen eingestellt werden.

Zusammenführung zweier Luftströme

Je nach Strömungsrichtung kann das 30°-Hosenstück auch dazu verwendet werden, zwei Rohrstränge in einer gemeinsamen Leitung zusammenzuführen.

Der gemeinsame Rohrquerschnitt muss dabei für die zusammengeführte Luftmenge ausreichend dimensioniert sein.

Zusätzlich sollten die Druckverluste der beiden zuführenden Rohrstränge und der nachfolgenden gemeinsamen Leitung bei der Gesamtauslegung berücksichtigt werden.

Anschlussdurchmesser nach Luftmenge dimensionieren

Die drei Anschlussdurchmesser sollten auf die Luftmengen der jeweiligen Rohrstränge abgestimmt werden.

Ein zu kleiner Rohrquerschnitt erhöht bei gleicher Luftmenge die Strömungsgeschwindigkeit und den Druckverlust. Ein unnötig grosser Querschnitt führt dagegen zu entsprechend niedrigeren Strömungsgeschwindigkeiten.

Die Anschlussgrössen sollten deshalb nicht isoliert, sondern gemeinsam mit den angrenzenden Leitungsabschnitten ausgelegt werden.

Druckverlust bei Verteilung und Zusammenführung

Durch die Aufteilung beziehungsweise Zusammenführung des Luftstroms und die gleichzeitigen Richtungsänderungen entsteht zusätzlicher Strömungswiderstand gegenüber einer geraden Rohrstrecke.

Der tatsächliche Druckverlust hängt unter anderem von den Anschlussdurchmessern, den Luftmengen, der Strömungsgeschwindigkeit und den angeschlossenen Rohrwegen ab.

Bei grösseren Rohrsystemen sollte das Hosenstück deshalb gemeinsam mit Bögen, Abzweigern, Reduktionen und weiteren Formteilen in der Gesamtauslegung berücksichtigt werden.

Einsatz in verzweigten Luftführungssystemen

Hosenstücke 30° eignen sich für Rohrnetze, in denen eine gemeinsame Leitung besonders flach auf zwei Stränge verteilt oder zwei Leitungen mit geringer Richtungsänderung zusammengeführt werden sollen.

Die variablen Anschlussdimensionen ermöglichen eine Anpassung an unterschiedliche Rohrgrössen und Luftmengen innerhalb des Systems.

Die konkrete Ausführung sollte immer aus dem geplanten Rohrnetz und den tatsächlich benötigten Anschlussdimensionen hervorgehen.

Hosenstücke für Abluft und industrielle Luftführung

Die 30°-Hosenstücke gehören zum Spiralfalzrohrsystem für Abluft, Zu- und Fortluft sowie allgemeine industrielle Luftführung.

Sie eignen sich besonders für Systeme, in denen eine flache Verzweigungs- oder Zusammenführungsgeometrie gewünscht ist.

Je nach Medium und Betriebsbedingungen kann das Rohrsystem auch für ausgewählte leichte Absauganwendungen eingesetzt werden. Für materialführende Absaugungen mit grösseren Staub- oder Spänemengen, abrasiven Medien oder höherer mechanischer Belastung sollte geprüft werden, ob ein speziell dafür ausgelegtes Absaugrohrsystem technisch geeigneter ist.

Einbaulänge frühzeitig berücksichtigen

Die flache 30°-Geometrie benötigt mehr Raum entlang der gemeinsamen Leitungsrichtung als ein Hosenstück mit 45°.

Vor der Auswahl sollte deshalb geprüft werden, ob ausreichend Platz zwischen Wänden, Decken, Maschinen, anderen Rohrleitungen und Tragkonstruktionen vorhanden ist.

Auch die beiden weiterführenden Rohrstränge benötigen genügend Platz für Verbindungselemente und eine fachgerechte Befestigung.

Montage und Befestigung

Die drei angeschlossenen Rohrstränge sollten spannungsarm und möglichst sauber zueinander ausgerichtet werden.

Die beiden schrägen Rohrstränge müssen ausreichend abgestützt werden, damit deren Eigengewicht nicht dauerhaft über das Hosenstück und dessen Anschlussbereiche getragen wird.

Bei grossen Rohrdimensionen sollte auch das Eigengewicht des Formteils selbst bei der Befestigungsplanung berücksichtigt werden.

Beratung zu Hosenstücken 30°

Für die Auswahl benötigen wir die drei gewünschten Rohrdurchmesser, die vorgesehene Strömungsrichtung, die benötigten Luftmengen und Angaben zur Einbausituation. Bei bestehenden Anlagen helfen Fotos und eine einfache Skizze der Rohrführung. Wir unterstützen Sie bei der passenden Dimensionierung und bei der Auswahl zwischen 30°- und 45°-Hosenstücken.

Jetzt anrufen Beratung oder Angebot anfragen

FAQ – Häufige Fragen zu Hosenstücken 30°

Wofür wird ein Hosenstück 30° eingesetzt?

Es verbindet drei Rohrstränge in einer flachen Y-förmigen Geometrie und kann zur Aufteilung oder Zusammenführung von Luftströmen eingesetzt werden.

Müssen alle Anschlussdurchmesser gleich sein?

Nein. Die Rohrdimensionen können passend zur jeweiligen Rohrführung und den benötigten Luftmengen unterschiedlich gewählt werden.

Kann das Hosenstück auch zwei Luftströme zusammenführen?

Ja. Je nach Strömungsrichtung kann es sowohl zur Verteilung eines Luftstroms als auch zur Zusammenführung zweier Rohrstränge eingesetzt werden.

Was ist der Unterschied zwischen Hosenstück und Abzweiger?

Beim Abzweiger wird eine Rohrleitung gerade weitergeführt und ein zusätzlicher Strang angeschlossen. Beim Hosenstück treffen drei Rohrstränge in einer Y-förmigen Geometrie aufeinander.

Was ist der Unterschied zwischen Hosenstück 30° und 45°?

Die 30°-Ausführung führt die beiden schrägen Rohrstränge flacher weiter und benötigt dadurch mehr Einbaulänge. Die 45°-Ausführung führt die Stränge stärker von der gemeinsamen Leitungsrichtung weg.

Wie werden die Rohrdurchmesser dimensioniert?

Die Dimensionen sollten aus den jeweiligen Luftmengen, den gewünschten Strömungsgeschwindigkeiten und den Druckverlusten der angeschlossenen Rohrstränge abgeleitet werden.

Teilt sich die Luftmenge automatisch gleichmässig auf?

Nein. Die tatsächliche Luftverteilung hängt von den Rohrdurchmessern und den Widerständen der angeschlossenen Leitungswege ab. Für definierte Luftmengen kann eine entsprechende Auslegung und Regulierung erforderlich sein.
